心之所向，所向披靡PRO/E的配置文件的类型从后缀来分主要有config.pro和config.sup两种，其中config.pro是一般类型的配置文件，而config.sup是受保护的系统配置文件，也就是强制执行的配置文件，如果有其他配置文件里的项目和这个文件里的冲突则以这个文件里的配置为准，例如在config.sup里配置了如下项目：save_drawing_picture_file yes而在其他的config.pro里设置了save_drawing_picture_file no则以config.sup里的设置为准，即在保存绘图时，将绘图文件保存为画面文件。
PRO/E的配置文件读取顺序如下：1.在启动PRO/E时，首先读取的文件是在PRO/E安装目录下的TEXT文件夹内的config.sup文件,也就是我们前面讲到的强制执行的文件，这个文件一般用于进行企业强制执行标准的配置。
例如PRO/E安装在C盘下，则一般为：C:\program files\proe2000i2\text\config.sup2.第二步读取的文件是在PRO/E安装目录下的TEXT文件夹内的config.pro文件。
可以使用此文件设置库目录的路径。
3.第三步是读取本地目录中的config.pro文件，所谓本地目录也就是在工作中为了方便建立在启动目录上一级的目录，可以使用此文件从多个不同的工作目录中启动PRO/E。
例如启动目录为D:\user\zhang 则D:\user目录就是本地目录。
4.第四步是读取启动目录中的config.pro文件，也就是上例讲的D:\user\zhang目录。
由于系统是最后读取此目录中的配置文件，所以该文件里的配置会覆盖任何和它冲突的config.pro文件，但是不能覆盖config.sup文件内的配置。
一般用这里的config.pro文件来进行环境变量、映射键和搜索本地工作目录的路径设置。
5.最后要读取的就是系统的缺省配置值，也就是在以上所有目录下的配置文件都没有涉及到的配置项目都要按系统的缺省值进行配置。
RroE_配置文件详解PROE的配置文件让不少初学者感到烦恼，尽管不少教材里都会提到关于PROE的配置文件。
但大多数显得过于理论化，而不便于初学者理解，可操作性不强。
本文力求以通俗的语言结合实际运用向大家介绍PROE的配置文件，希望能给各位带来帮助。
配置文件是PROE的一大特色，却也常常把初学者弄得一头雾水、云里雾里。
掌握各种配置文件的使用是很有好处的，可以提高工作效率、减少不必要的麻烦，也有利于标准化、团队合作等等。
同时也是从初学者到进阶提高的必经之路。
所以，还是要静下心来，好好看一看。
当然，我所说的掌握不是让你死记硬背，也不是让你记熟哪个选项起什么作用，哪个配置文件怎么做。
我们所要做的只是对各种配置文件的作用和基本使用方法要有所了解，然后根据自己的需求来做配置。
下面以proe wildfire3.0m120中文版为蓝本,(其实对于大多数版本都适用)依次为大家介绍以下内容：一、配置文件是什么东西？二、系统配置文件config.pro（一）config.pro文件在哪里？（二）config.pro文件怎样才起作用？（三）config.pro文件怎么编辑，怎么加选项？（四）关于config.pro中的快捷键（五）为什么有些选项设了还是不起作用？（六）怎么查找config.pro的选项？（七）别人说的选项我的怎么没有？（八）配置文件的加载顺序（九）为什么我的PROE 总是和别人不一样？总是莫名其妙的退出？（十）怎么用别人的config.pro文件？（十一）config.pro常用的一些选项一、配置文件是什么东西？首先，要建立一个概念，PROE里的所有设置，都是通过配置文件来完成的。
打个比方，在AUTO CAD里，新安装完软件后，我们就会把自己常用的一些工具条调出来，在窗口摆放好位置，设好十字光标大小，右键设置等等直到把整个AUTO CAD调成自己想要的样子，然后退出程序。
再次运行AUTO CAD时，我们会发现之前设置都还有效。

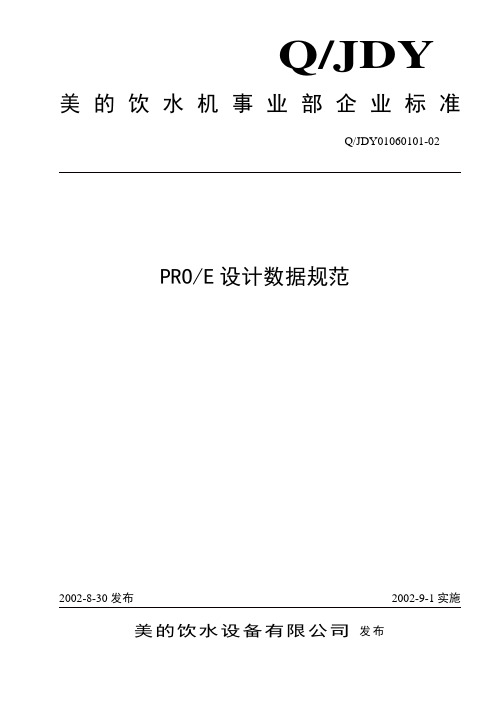

Q/JDYPRO/E设计数据规范美的饮水设备有限公司发布Q/JDY01060101-02目次前言 (1)1 范围 (1)2 参数设置说明 (1)3 启动PRO/E (1)4 启动模板文件 (1)5 零部件属性参数的设置 (2)6 归档文档要求 (2)7 对使用UDF和标准件的约定 (3)IQ/JDY01060101-02II前言本标准规定了用Pro/E软件进行结构工艺设计的模板文件、零部件属性参数的设置以及归档结构电子文档要求。
本标准由产品设计室提出。
本标准由产品设计室归口。
本标准起草单位：美的饮水设备有限公司。
本标准主要起草人：王利。
Q/JDY01060101-02PRO/E设计数据规范1 范围本标准适用于饮水机事业部生产技术部使用Pro/Engineer软件（以下简称Pro/E）进行结构工艺设计。
2 参数设置说明在PRO/E的设计环境中，共设定有7个用户定义参数，3个启动模板，这些参数和模板包含了设计者在PRO/E环境中进行设计所需要的信息。
3启动PRO/E3.1 开始结构设计时，应先启动Pro/Intralink，在Intralink的环境中启动Pro/E，以保证数据的正常存取。
3.2 若设计者只是进行练习，而非正常的工作，也可以在本地启动Pro/E，此时Pro/E数据没有与Intralink 进行关联。
4启动模板文件4.1 所有设计必须从Start_part, start_part_sheetmetal ,start_assembly 开始，设置好的工作环境会自动调用模板。
4.2 三个启动模板文件名mmkgs_part_solid.prt，表示为单位为毫米、千克、秒的实体零件。
mmkgs_part_sheetmetal.prt，表示为单位为毫米、千克、秒的钣金实体零件。
mmkgs_asm_design.asm，表示为单位为毫米、千克、秒的装配件。
4.3 三个基准平面Front, Right, Top，以Default orient 放置。
proe工程图配置文件(2009-07-05 16:31:49)转载分类：proe标签：工程图配置文件工程图配置文件*.dtl常用选项及使用详解工程图配置文件是出工程图所必需了解掌握的知识。
不可否认的是，论坛工程图版的求助帖超过一半与工程图配置文件设置有关。
可见工程图配置文件的重要性。
工程图配置文件*.dtl 使用上比系统配置文件config.pro要简单一些。
所以先将一些常用选项列出，供大家参考。
配置文件使用方面的内容放在后面讲解。
先讲述的内容目录如下：一、工程图配置文件常用选项及说明二、工程图配置文件使用详解1、创建工程图配置文件*.dtl2、工程图配置文件选项的查找3、工程图配置文件的选项设置与修改4、工程图配置文件的正确调用一、工程图配置文件常用选项及说明drawing_units mm（前面为选项，空格后为值，下同）此项设置所有绘图参数的单位，比如后面的文字大小、箭头大小等选项，是以mm为单位的，先要设置这个选项。
drawing_text_height 3.5设置缺省文本的缺省高度，如注释中的文字，标注中的数值大小。
text_width_factor 0.7设置文本的高度和宽度的比例，按国标应使用长仿宋体，应为0.7。
但此项设置对于windows系统自带的仿宋体无效。
broken_view_offset 3设置破断视图两破断线之间的距离detail_circle_line_style phantomfont设置详细视图（局部放大图）的边界线的线型，影响打印的粗细projection_type first_angle设置视图的投影方向为第一角法（国标要求用第一角法，日本等国用第三角法）view_scale_denominator 3600view_scale_format ratio_colon上面两项互相影响一起设置，设置比例的显示方式以小数、比值、或分数方式。
detail_view_scale_factor 2设置详细视图（局部放大图）相对于父视图放大的倍数，此数值在视图创建之后可以双击视图进行修改。
ProE配置文件详细知识Pro/E的配臵文件详细介绍下面以Pro/E4.0 m030为例，从以下一个问题来阐述本人对Pro/E的配臵文件的理解，如有不足之处，还请多多指教。
)1.配臵文件是什么？2.系统配臵文件1.系统配臵文件的分类和读取顺序2.系统配臵文件config.pro3.config.pro文件的调用4.config.pro文件编辑过程中的问题说明5.详细配臵选项说明6.为什么找不到配臵选项？7.加载配臵文件出现的问题8.常用的一些配臵选项9.映射键的使用10.映射键的建立3.Pro/E环境和使用配臵：config.win4.工程图配臵文件：*.dtl5.工作路径：search.pro6.系统颜色配臵文件syscol.scl7.工程图格式文件：format.dtl8.模型树配臵文件：Tree.cfg9.模型外观颜色配臵文件：*.map,*.dmt①什么是配臵文件？首先我们以MS Word文档为例，启动Word默认情况下软件加载一个模板，该模板中包括版式、页边距、文字、段落等格式，然后我们通常对页面进行设臵等等操作来满足我们在不同情况下的需求。
再次打开Word文档发现格式已经是原来设臵好的格式，拿来即用，不用再一一重新设臵。
有人就问，为什么我在Pro/E中辛苦设臵好菜单、公差、界面、单位……重新启动Pro/E却没有出现我的个性化配臵？难道Pro/E就没有和MS Word文档一样的功能？答案是肯定的！Pro/ENGINEER软件系统同样提供给用户定制自己工作环境的配臵文件。
它是一个文本文件，利用这个文件用户可以定制很多标准设臵，如定制菜单、公差显示模式、尺寸单位、映射键（Mapkey）、计算精度、工程图控制等等。
一般在企业或公司把它定制为标准文件，作为大家共同的工作环境，在应用产品数据管理（PDM）和协同设计过程中便于交流和数据共享。
那么配臵文件（或称映射文件）又包括哪些呢？下面仅介绍常用的几个：config.pro 系统配臵文件，配臵整个PROE系统gb.dtl 工程图配臵文件，你可以先简单的理解为设臵箭头大小，文字等标注样式。
proe中各种文件格式的含义.txt心是自己的，干嘛总被别人伤......没有伞的孩子必须努力奔跑▓敷衍旳青春总昰想太多怨，只怨现实太现实╰⌒﹏为什么在一起要两个人的同意丶而分手只需要一个人关于接口功能“Pro/ENGINEER 接口”是“Pro/ENGINEER 基础”的一部分。
“Pro/ENGINEER 接口”功能包括以下数据交换格式功能。
ACIS用户可以：将扩展名为 .sat 的 ACIS 零件和组件输入到 Pro/ENGINEER 中将具有用户定义的参数及其单位、基准特征、横截面和草绘的 Pro/ENGINEER 零件和组件输出为 ACIS (.sat) 文件格式。
作为平面曲线输出横截面和草绘。
在 MECHANICA 中打开输出的零件和组件。
Adobe Illustrator 曲线用户可以：将 Adobe Illustrator 曲线直接输入到 Pro/ENGINEER 中，将其作为零件、组件或草绘。
修改作为特征输入的曲线以创建其它几何。
批处理可进入“批处理”模式以创建多个出图、IGES、DXF、VDA、SET、STEP、STL 或 VRML 文件。
CADAM/CDT/CPTR用户可以：使用 Pro/CDT 实用工具 (CADAM 数据转换)，可直接由 Professional CADAM 数据库输入和修改绘图。
由 CPTR (CADAM - Pro/ENGINEER 转换) 中性文件 (.bin) 格式输入 CADAM 主体文件。
CADDS 5用户可以：将 CADDS 零件和组件输入到 Pro/ENGINEER。
将 Pro/ENGINEER 零件和组件输出到原始 CADDS 格式。
有关启用“关联拓扑母线”(ATB) 的 CADDS 5 的信息，请参阅“关联拓扑母线”的“帮助”。
CATIAPro/ENGINEER 支持 CATIA 版本 4 和版本 5。
对于 Pro/ENGINEER 和这些版本的 CATIA 中每一版本之间的数据交换，需要单独的许可证。
可在 Pro/ENGINEER 和 CATIA 版本 4 之间输出和输入零件及组件模型。
只能向 Pro/ENGINEER 中输入 CATIA 版本 5 的零件模型。
可向 Pro/ENGINEER 输出和输入以下文件类型：CATIA V4 .modelCATIA V4 ProGEO .modelCATIA V4 模型输出 (*.exp)CATIA V4 进程 (组件) *.sessionCATIA V5 CATPart (零件)，版本 6 及更新版本CATIA 是启用 ATB 的应用程序。
要了解有关 ATB 功能的更多信息，请参阅“关联拓扑母线”的“帮助”。
CDRS用“文件”(File)>“打开”(Open) 或“插入”(Insert)>“共享数据”(Shared Data)>“从文件”(From File) 可在 CDRS 和 Pro/ENGINEER 之间交换数据。
在 CDRS 中创建工业设计曲面，然后将其输入到 Pro/ENGINEER 进行下游和结构设计及创建工程交付文件。
有关启用ATB 的 CDRS 的信息，请参阅“关联拓扑母线”的“帮助”。
计算机图形元文件 (CGM)CGM 提供基于向量的 2D 图像文件格式，用于存储和检索图形信息。
用户可以：在“零件”、“组件”和“绘图”模式下将图形信息输出为 CGM 格式。
将 CGM 文件输入到绘图、格式、布局或布线图中。
COSMOSCOSMOS/M 文件是 ASCII 文本文件。
用户可以：使用 COSMOS 几何创建可由 COSMOS/M (COSMOS/M 是来自 SRAC 的 FEM 求解器名) 读取的中性文件。
使用标准操作系统命令重命名 COSMOS 文件并修改它们。
数据交换格式 (DXF) 和 DWG可输入 DXF 文件并修改结果绘图，或创建设计模型和构建特征。
DXF 文件可包含 2D 或 3D几何。
用户可以：将 2D DWG 文件输入到 AutoCAD 等产品中及从中输出 2D DWG 文件。
使用包含 3D 几何的 DXF 文件输入零件、组件、元件和特征。
也能输入 DXF 文件中所包含的镶嵌化数据和嵌入的精确 ACIS 数据。
电子计算机辅助设计 (ECAD)可用 ECAD 选项在 Pro/ENGINEER 和 ECAD 系统之间交换信息。
ICEM通过输入 ICEM 曲面模型可创建 Pro/ENGINEER 模型。
将 ICEM 曲面输入到 Pro/ENGINEER 或添加到 Pro/ENGINEER 模型，可创建输入 IN 特征。
I-DEAS可将 I-DEAS 类型 .mf1 和 .pkg 的文件输入到 Pro/ENGINEER，并在输入期间选择性过滤这些文件中包含的零件和组件设计模型。
Pro/ENGINEER Foundation 中未包括此接口，需要进行授权安装。
Pro/ENGINEER 支持 I-DEAS 版本 10.0。
原始图形交换规范 (IGES)用户可以：以 IGES 格式输出绘图、绘图格式、布局、零件和组件数据。
用 B 样条表示输出所有曲面的零件数据，并用用户提供的程序自动开始该 IGES 文件的后处理。
将包含绘图数据的 IGES 文件输入到绘图、格式和布局中，并修改所得到的产品。
为通过 IGES 格式进行输出而将绘图中的模型边分组，以使支持 IGES 组的其它系统能将这些模型边作为一个图元集合进行查看。
将包含绘图、草绘和零件数据的 IGES 文件输入到 Pro/ENGINEER 的所有模式中。
图像文件用户可以：用 PostScript 打印机打印着色图像。
输出TIFF、JPEG 和EPS 文件。
参考资料：/Wenda/Wenda_28139.html输入和输出 CGM 图片文件。
将 TIFF 图像输入到“绘图”模式。
MEDUSA用户可以：将 Pro/DETAIL 绘图输出到 MEDUSA，作为 MEDUSA 页。
将 MEDUSA 页输入到 Pro/ENGINEER。
将有关零件和组件的实体模型信息输出到 MEDUSA 作为镶嵌化数据。
MEDUSA 可输出到基于ASCII 的 *.asc 文件。
输入镶嵌化 MEDUSA *.asc 文件。
中性文件可以使用：“中性”(Neutral) 选项，用于创建或输入一定格式的文本文件 (NEUTRAL 文件)，该文件包含由 Pro/ENGINEER 创建的有关零件和组件的诸如模型拓扑、关系和属性等信息。
“中性”文件，用于创建与其它程序的接口。
“中性”文件格式，以同较低版本的 Pro/ENGINEER 协作共享在 Pro/ENGINEER 中创建的数据。
“中性”文件格式为启用 ATB 的格式。
有关信息，请参阅“关联拓扑母线”的“帮助”。
Parasolid可将 Pro/ENGINEER 零件和组件输出到 Parasolid，并可将来自基于 Parasolid CAD 系统的3D 几何以 Parasolid 格式输入到 Pro/ENGINEER 中。
PATRAN可从能用 PATRAN 软件系统读取的零件数据输出文件。
该文件根据 PATRAN 数据库文件的规范进行格式化。
PATRAN 文件包含各项目 (如定义实体的曲面数据) 的数学定义。
不能将PATRAN 系统的文件输入到 Pro/ENGINEER。
可移植文档格式 (PDF)您可使用高级输出功能，直接将 Pro/ENGINEER 绘图输出为 Adobe PDF 格式。
您可将具有可搜索的元数据、超级链接和书签的 Pro/ENGINEER 绘图 (包括向量绘图) 输出到 PDF。
还可以为 PDF 输出设置安全参数和文档属性，并使用便于搜索、导航和跟踪的智能内容增强输出。
照片级渲染通过“中性”文件格式，可创建 Pro/ENGINEER、Pro/NOTEBOOK 和 Pro/CDRS 模型的照片级逼真图像。
Pro/DESKTOP可在 Pro/ENGINEER 中打开 Pro/DESKTOP V7 及更高版本的 Pro/DESKTOP 原格式 .des 零件文件，以及 Pro/DESKTOP V8 及更高版本的原格式 .des 组件文件。
也可将来自任意版本Pro/DESKTOP 的 Pro/DESKTOP 打开为 Pro/ENGINEER 输出格式的 .pdt 文件。
.pdt 格式只支持零件。
2001 版或更高版本的 Pro/DESKTOP .pdt 文件支持“概念性工程数据”(CED) 转换。
由于 Pro/DESKTOP V7 及更高版本的原格式 .des 文件是基于 Granite 的文件，因此可使用作为缺省或标准输入方法的 Granite“直接打开”法将其打开。
Pro/DESKTOP 是一种启用 ATB 的格式。
有关详细信息，请参阅“关联拓扑母线”的“帮助”。
ProductView用户可以：将零件、组件或绘图输出为 ProductView 格式。
从 ProductView 多面零件和组件结构输入。
Pro/ENGINEER 支持 ProductView 版本 6.0。
扫描数据可使用图形输入板进行数字化处理，从现有的绘图和布局创建点、线和弧的数据，以便于将其输入到 Pro/ENGINEER 中。
交换和转换标准 (SET)用户可以：输入和修改包含 SET 文件的绘图。
输入 SET 零件和绘图文件 (包括格式和布局)。
输出 SET 零件数据 (曲线和曲面数据以及坐标系) 和 SET 绘图数据 (2D 几何、文本和尺寸)。
收缩包络可命名每个收缩包络模型，并将其作为单独的 Pro/ENGINEER 零件来保存。
STEP用户可以：以“产品模型数据交换标准”(STEP) 格式，在不同的计算机辅助设计、工程和制造系统之间交换完整的产品定义。
输入及输出“STEP 相关绘制数据”(AP214)。
STHENO/PROSTHENO/PRO 提供初步的 2D 概念和用于生成在 Pro/ENGINEER 中创建的绘图详图的多种功能。
在 STHENO/PRO 的集成模式下，可以：切换或处理多个 Pro/ENGINEER 绘图页。
将 Pro/ENGINEER 绘图信息转换到 STHENO/PRO 中。
添加信息，且仍能返回 Pro/ENGINEER 绘图的原页面进行进一步的修改。
也可以 .tsh 文件格式，通过输出、输入和添加操作在 Pro/ENGINEER 和 STHENO/PRO 之间交换数据。
Supertab可由 Supertab 软件系统能够读取的零件数据输出 I-DEAS Supertab 文件。
该文件根据Supertab 通用文件的规范进行格式化。
