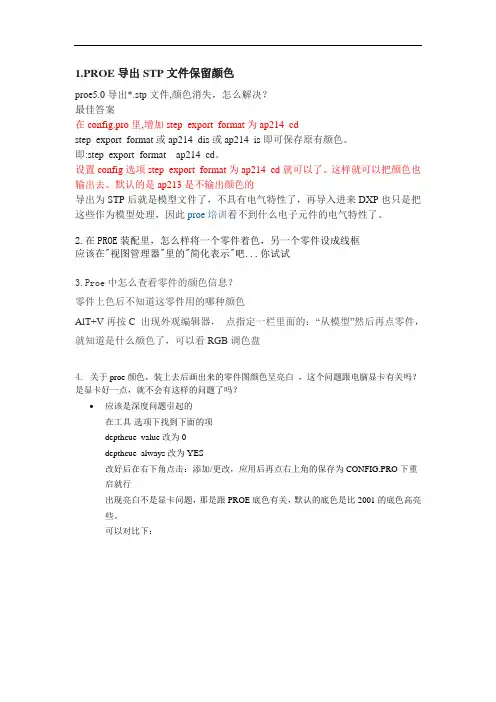

PROE导出STP文件保留颜色

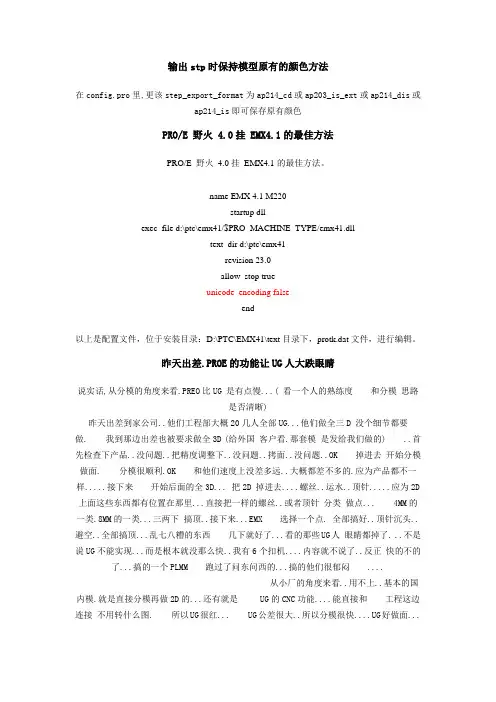

1.PROE导出STP文件保留颜色proe5.0导出*.stp文件,颜色消失，怎么解决？最佳答案在config.pro里,增加step_export_format为ap214_cdstep_export_format或ap214_dis或ap214_is即可保存原有颜色。

即:step_export_format ap214_cd。

设置config选项step_export_format为ap214_cd就可以了。

这样就可以把颜色也输出去。

默认的是ap213是不输出颜色的导出为STP后就是模型文件了，不具有电气特性了，再导入进来DXP也只是把这些作为模型处理，因此proe培训看不到什么电子元件的电气特性了。

2.在PROE装配里，怎么样将一个零件着色，另一个零件设成线框应该在"视图管理器"里的"简化表示"吧...你试试3.Proe中怎么查看零件的颜色信息？零件上色后不知道这零件用的哪种颜色AlT+V再按C 出现外观编辑器，点指定一栏里面的：“从模型”然后再点零件，就知道是什么颜色了，可以看RGB调色盘4.关于proe颜色，装上去后画出来的零件图颜色呈亮白，这个问题跟电脑显卡有关吗？是显卡好一点，就不会有这样的问题了吗？•应该是深度问题引起的在工具-选项下找到下面的项depthcue_value改为0depthcue_always改为YES改好后在右下角点击：添加/更改，应用后再点右上角的保存为CONFIG.PRO下重启就行出现亮白不是显卡问题，那是跟PROE底色有关，默认的底色是比2001的底色高亮些。

可以对比下：5. ProE装配图组件的颜色如何改变我创建了一个装配文件，里面有多个单独零件和多个分组装配件，其中分组装配件的子零件更改了颜色以后，在总装配件中不能显示，请问这是怎么回事？•默认情况下，组件中的颜色继承零件中的颜色。

你可以在装配中选择已设置好零件颜色但不显示的组件，然后点“清除”，然后颜色修改，就会显示出来。

ProE出图输出问题的解决.txt铁饭碗的真实含义不是在一个地方吃一辈子饭，而是一辈子到哪儿都有饭吃。

就算是一坨屎，也有遇见屎壳郎的那天。

所以你大可不必为今天的自己有太多担忧。

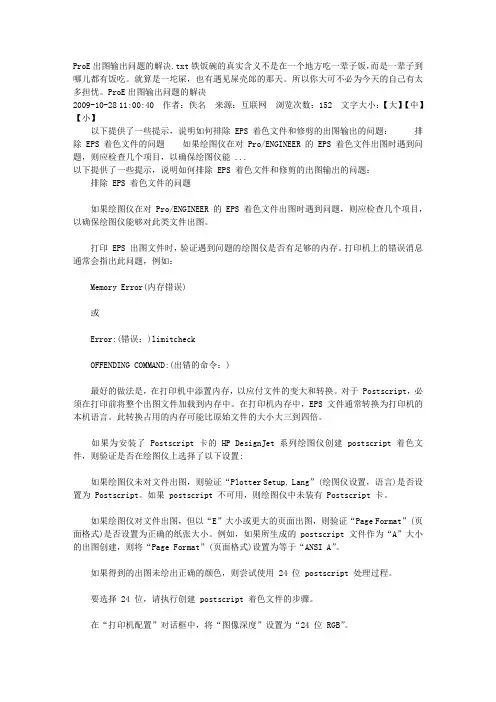

ProE出图输出问题的解决2009-10-28 11:00:40 作者：佚名来源：互联网浏览次数：152 文字大小：【大】【中】【小】以下提供了一些提示，说明如何排除 EPS 着色文件和修剪的出图输出的问题：排除 EPS 着色文件的问题如果绘图仪在对 Pro/ENGINEER 的 EPS 着色文件出图时遇到问题，则应检查几个项目，以确保绘图仪能 ...以下提供了一些提示，说明如何排除 EPS 着色文件和修剪的出图输出的问题：排除 EPS 着色文件的问题如果绘图仪在对 Pro/ENGINEER 的 EPS 着色文件出图时遇到问题，则应检查几个项目，以确保绘图仪能够对此类文件出图。

打印 EPS 出图文件时，验证遇到问题的绘图仪是否有足够的内存。

打印机上的错误消息通常会指出此问题，例如：Memory Error(内存错误)或Error:(错误：)limitcheckOFFENDING COMMAND:(出错的命令：)最好的做法是，在打印机中添置内存，以应付文件的变大和转换。

对于 Postscript，必须在打印前将整个出图文件加载到内存中。

在打印机内存中，EPS 文件通常转换为打印机的本机语言。

此转换占用的内存可能比原始文件的大小大三到四倍。

如果为安装了 Postscript 卡的 HP DesignJet 系列绘图仪创建 postscript 着色文件，则验证是否在绘图仪上选择了以下设置:如果绘图仪未对文件出图，则验证“Plotter Setup, Lang”(绘图仪设置，语言)是否设置为 Postscript。

如果 postscript 不可用，则绘图仪中未装有 Postscript 卡。

如果绘图仪对文件出图，但以“E”大小或更大的页面出图，则验证“Page Format”(页面格式)是否设置为正确的纸张大小。

在3.0中默认的背景颜色是渐变灰色的，刚开始的我也不知道如何设置背景颜色并保存，后来发现要通过配置config文件来保存设置。

1.在“视图”菜单下面选择“显示设置”->“系统颜色”，如图1。

图12.在打开的系统颜色对话框中的“布置”菜单下面选择您喜欢的背景颜色，当然您也可以配置自己个性化的色彩。

图23.选择或配置好背景颜色后，当前画面背景已经更改过来了，但是如果不保存下次打开软件后又恢复原来的样子了。

选择“文件”菜单下面的“保存”，假设按照默认的名称“syscol.scl”保存至proe的启动目录，如图3。

图34.配置config文件选项“system_color_file”指向您第3步创建的“syscol.scl”文件，如果不会配置config文件请参考：配置Proe选项(config.pro文件)的两种方法Pro/E中的很多选项设置都是通过设置“config.pro”文件来完成的，设置该文件有两种方法分别是:直接建立config.pro文件，在系统选项对话框中设置然后保存该文件。

下面介绍两种配置方法。

方法一1.在Pro/E的启动目录中新建记事本文件，把文件名“新建文本文档.txt”重命名为“config.pro”。

如果看不到扩展后缀名请把“文件夹选项”中“隐藏已知文件类型的扩展名”前面的勾去掉，如图1.图12.把相关配置写入“config.pro”文件中，以配置实体模板为例，如图2，其中配置选项和配置值之间添加空格。

图2方法二1.在Pro/E中选择“工具”菜单下面的“选项”，如图3。

图32.在选项对话框中，标号2处填写选项，标号3处填写选项对应的值，如图4。

需要注意的是：点击标号5处的“保存副本”后保存目录必须为启动目录并且文件名称必须为“config.pro”。

图4知识扩充：每个选项左侧的图标将表明所作改变是立即应用，还是在下次启动时应用。

闪电形图标表示立即应用。

短杖形图标表示所作更改将应用于创建的下一个对象。

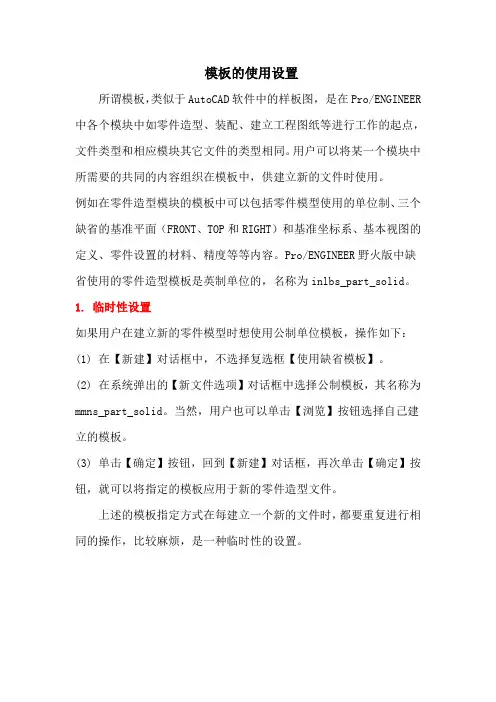

模板的使用设置所谓模板，类似于AutoCAD软件中的样板图，是在Pro/ENGINEER 中各个模块中如零件造型、装配、建立工程图纸等进行工作的起点，文件类型和相应模块其它文件的类型相同。

用户可以将某一个模块中所需要的共同的内容组织在模板中，供建立新的文件时使用。

例如在零件造型模块的模板中可以包括零件模型使用的单位制、三个缺省的基准平面（FRONT、TOP和RIGHT）和基准坐标系、基本视图的定义、零件设置的材料、精度等等内容。

Pro/ENGINEER野火版中缺省使用的零件造型模板是英制单位的，名称为inlbs_part_solid。

1. 临时性设置如果用户在建立新的零件模型时想使用公制单位模板，操作如下：(1) 在【新建】对话框中，不选择复选框【使用缺省模板】。

(2) 在系统弹出的【新文件选项】对话框中选择公制模板，其名称为mmns_part_solid。

当然，用户也可以单击【浏览】按钮选择自己建立的模板。

(3) 单击【确定】按钮，回到【新建】对话框，再次单击【确定】按钮，就可以将指定的模板应用于新的零件造型文件。

上述的模板指定方式在每建立一个新的文件时，都要重复进行相同的操作，比较麻烦，是一种临时性的设置。

2. 永久性设置如果用户希望每次新建文件时都能够使用相同的公制模板时，则可以通过下列步骤实现。

(1) 选择【工具】菜单的【选项】菜单项，系统将弹出【选项】对话框。

(2) 在对话框中，单击【查找】按钮，在弹出的【查找选项】对话框的【输入关键字】栏输入template,并单击【立即查找】按钮。

(3) 在查找结果中选择【template_solidpart】选项，并在【设置值】一栏中单击【浏览】按钮，将其值设定为Pro/ENGINEER WildFire系统安装目录下templates文件夹中的mmns_part_solid.prt。

如果用户建立了自己的模板，也可以进行同样的设置。

(4) 单击【查找选项】对话框的【添加/更改】按钮，然后单击【关闭】按钮关闭该对话框，返回到【选项】对话框。

ProE配置文件详细知识Pro/E的配臵文件详细介绍下面以Pro/E4.0 m030为例，从以下一个问题来阐述本人对Pro/E的配臵文件的理解，如有不足之处，还请多多指教。

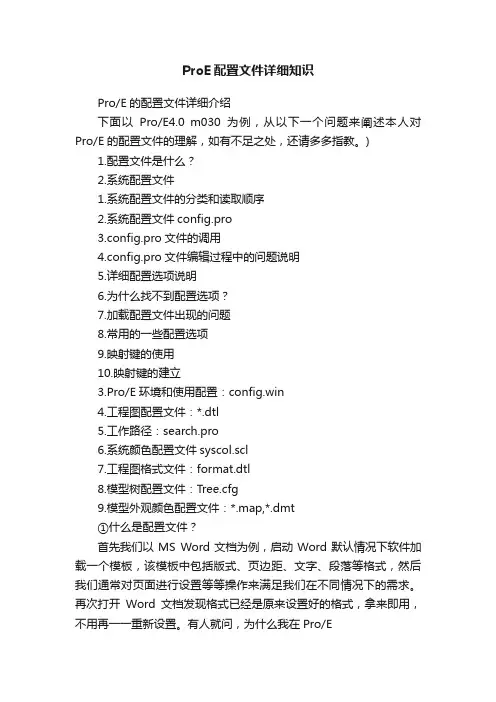

)1.配臵文件是什么？2.系统配臵文件1.系统配臵文件的分类和读取顺序2.系统配臵文件config.pro3.config.pro文件的调用4.config.pro文件编辑过程中的问题说明5.详细配臵选项说明6.为什么找不到配臵选项？7.加载配臵文件出现的问题8.常用的一些配臵选项9.映射键的使用10.映射键的建立3.Pro/E环境和使用配臵：config.win4.工程图配臵文件：*.dtl5.工作路径：search.pro6.系统颜色配臵文件syscol.scl7.工程图格式文件：format.dtl8.模型树配臵文件：Tree.cfg9.模型外观颜色配臵文件：*.map,*.dmt①什么是配臵文件？首先我们以MS Word文档为例，启动Word默认情况下软件加载一个模板，该模板中包括版式、页边距、文字、段落等格式，然后我们通常对页面进行设臵等等操作来满足我们在不同情况下的需求。

再次打开Word文档发现格式已经是原来设臵好的格式，拿来即用，不用再一一重新设臵。

有人就问，为什么我在Pro/E中辛苦设臵好菜单、公差、界面、单位……重新启动Pro/E却没有出现我的个性化配臵？难道Pro/E就没有和MS Word文档一样的功能？答案是肯定的！Pro/ENGINEER软件系统同样提供给用户定制自己工作环境的配臵文件。

它是一个文本文件，利用这个文件用户可以定制很多标准设臵，如定制菜单、公差显示模式、尺寸单位、映射键（Mapkey）、计算精度、工程图控制等等。

一般在企业或公司把它定制为标准文件，作为大家共同的工作环境，在应用产品数据管理（PDM）和协同设计过程中便于交流和数据共享。

那么配臵文件（或称映射文件）又包括哪些呢？下面仅介绍常用的几个：config.pro 系统配臵文件，配臵整个PROE系统gb.dtl 工程图配臵文件，你可以先简单的理解为设臵箭头大小，文字等标注样式。

ProE配置文件详细知识Pro/E的配置文件详细介绍下面以Pro/E4.0 m030为例，从以下一个问题来阐述本人对Pro/E的配置文件的理解，如有不足之处，还请多多指教。

)1.配置文件是什么？2.系统配置文件1.系统配置文件的分类和读取顺序2.系统配置文件config.pro3.config.pro文件的调用4.config.pro文件编辑过程中的问题说明5.详细配置选项说明6.为什么找不到配置选项？7.加载配置文件出现的问题8.常用的一些配置选项9.映射键的使用10.映射键的建立3.Pro/E环境和使用配置：config.win4.工程图配置文件：*.dtl5.工作路径：search.pro6.系统颜色配置文件syscol.scl7.工程图格式文件：format.dtl8.模型树配置文件：Tree.cfg9.模型外观颜色配置文件：*.map,*.dmt①什么是配置文件？首先我们以MS Word文档为例，启动Word默认情况下软件加载一个模板，该模板中包括版式、页边距、文字、段落等格式，然后我们通常对页面进行设置等等操作来满足我们在不同情况下的需求。

再次打开Word文档发现格式已经是原来设置好的格式，拿来即用，不用再一一重新设置。

有人就问，为什么我在Pro/E中辛苦设置好菜单、公差、界面、单位……重新启动Pro/E却没有出现我的个性化配置？难道Pro/E就没有和MS Word文档一样的功能？答案是肯定的！Pro/ENGINEER软件系统同样提供给用户定制自己工作环境的配置文件。

它是一个文本文件，利用这个文件用户可以定制很多标准设置，如定制菜单、公差显示模式、尺寸单位、映射键（Mapkey）、计算精度、工程图控制等等。

一般在企业或公司把它定制为标准文件，作为大家共同的工作环境，在应用产品数据管理（PDM）和协同设计过程中便于交流和数据共享。

那么配置文件（或称映射文件）又包括哪些呢？下面仅介绍常用的几个：config.pro 系统配置文件，配置整个PROE系统gb.dtl 工程图配置文件，你可以先简单的理解为设置箭头大小，文字等标注样式。

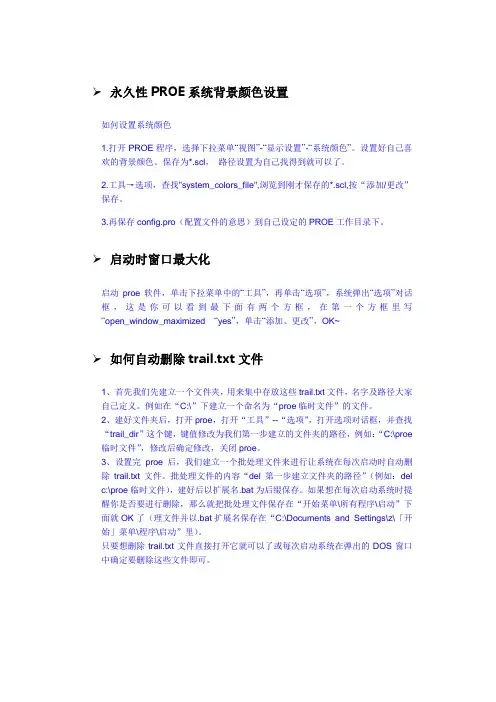

永久性PROE系统背景颜色设置如何设置系统颜色1.打开PROE程序，选择下拉菜单“视图”-“显示设置”-“系统颜色”。

设置好自己喜欢的背景颜色。

保存为*.scl，路径设置为自己找得到就可以了。

2.工具→选项，查找"system_colors_file",浏览到刚才保存的*.scl,按“添加/更改”保存。

3.再保存config.pro（配置文件的意思）到自己设定的PROE工作目录下。

启动时窗口最大化启动proe软件，单击下拉菜单中的“工具”，再单击“选项”，系统弹出“选项”对话框，这是你可以看到最下面有两个方框，在第一个方框里写“open_window_maximized “yes”，单击“添加、更改”，OK~如何自动删除trail.txt文件1、首先我们先建立一个文件夹，用来集中存放这些trail.txt文件，名字及路径大家自己定义。

例如在“C:\”下建立一个命名为“proe临时文件”的文件。

2、建好文件夹后，打开proe，打开“工具”--“选项”，打开选项对话框，并查找“trail_dir”这个键，键值修改为我们第一步建立的文件夹的路径，例如：“C:\proe 临时文件”，修改后确定修改，关闭proe。

3、设置完proe后，我们建立一个批处理文件来进行让系统在每次启动时自动删除trail.txt文件。

批处理文件的内容“del 第一步建立文件夹的路径”（例如：del c:\proe临时文件），建好后以扩展名.bat为后缀保存。

如果想在每次启动系统时提醒你是否要进行删除，那么就把批处理文件保存在“开始菜单\所有程序\启动”下面就OK了（理文件并以.bat扩展名保存在“C:\Documents and Settings\z\「开始」菜单\程序\启动”里）。

只要想删除trail.txt文件直接打开它就可以了或每次启动系统在弹出的DOS窗口中确定要删除这些文件即可。

PROE配置文件的类型和读取顺序PRO/E的配置文件的类型从后缀来分主要有config.pro和config.sup两种，其中config.pro是一般类型的配置文件，而config.sup是受保护的系统配置文件，也就是强制执行的配置文件，如果有其他配置文件里的项目和这个文件里的冲突则以这个文件里的配置为准，例如在config.sup里配置了如下项目：save_drawing_picture_file yes而在其他的config.pro里设置了 save_drawing_picture_file no则以config.sup里的设置为准，即在保存绘图时，将绘图文件保存为画面文件。

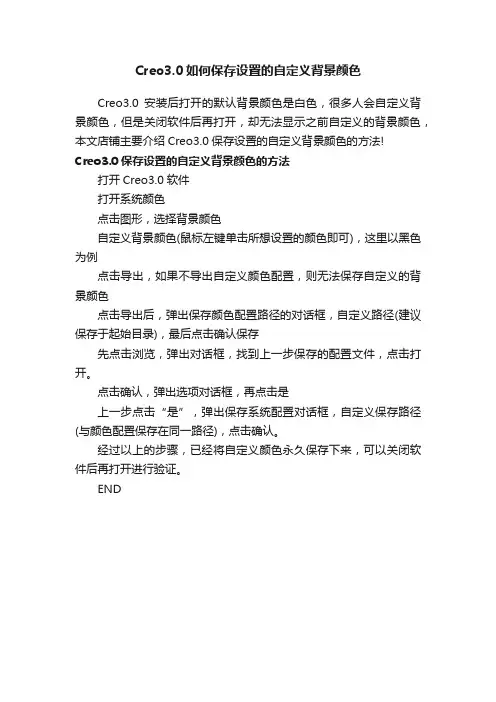

Creo3.0如何保存设置的自定义背景颜色
Creo3.0安装后打开的默认背景颜色是白色，很多人会自定义背景颜色，但是关闭软件后再打开，却无法显示之前自定义的背景颜色，本文店铺主要介绍Creo3.0保存设置的自定义背景颜色的方法!
Creo3.0保存设置的自定义背景颜色的方法
打开Creo3.0软件
打开系统颜色
点击图形，选择背景颜色
自定义背景颜色(鼠标左键单击所想设置的颜色即可)，这里以黑色为例
点击导出，如果不导出自定义颜色配置，则无法保存自定义的背景颜色
点击导出后，弹出保存颜色配置路径的对话框，自定义路径(建议保存于起始目录)，最后点击确认保存
先点击浏览，弹出对话框，找到上一步保存的配置文件，点击打开。

点击确认，弹出选项对话框，再点击是
上一步点击“是”，弹出保存系统配置对话框，自定义保存路径(与颜色配置保存在同一路径)，点击确认。

经过以上的步骤，已经将自定义颜色永久保存下来，可以关闭软件后再打开进行验证。

END。
