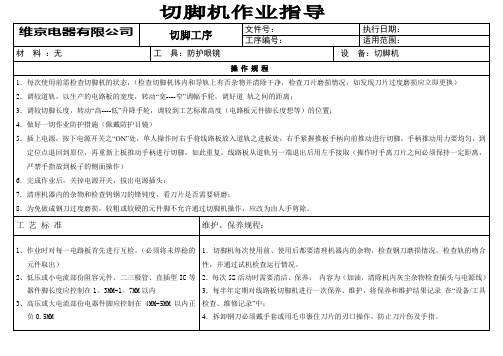

切脚机操作指引

切脚机安全操作规程
制定目的：
为了规范本公司内“线路板切脚机”的操作和保养规程、方法，特制定此标准。

适用范围：
此标准适用于本公司内“线路板切脚机”。

操作规程：
1．每次使用前需检查切脚机的状态，（检查切脚机体内和导轨上有否杂物并清除干净，检查刀片磨损情况，如发现刀片过度磨损应立即更换）
2．调较道轨，以生产的电路板的宽度，转动“宽----窄”调幅手轮，调好道轨之间的距离；
3．调较切脚长度，转动“高----低”升降手轮，调较到工艺标准高度（电路板元件脚长度想等）的位置；
4．做好一切作业防护措施（佩戴防护目镜）
5．插上电源，按下电源开关之“ON”处，单人操作时右手将线路板放入道轨之进板处，右手紧握推板手柄向前推动进行切脚，手柄推动用力要均匀，到定位点退回到原位，再重新上板推动手柄进行切脚，如此重复，线路板从道轨另一端退出后用左手接取（操作时手离刀片之间必须保持一定距离，严禁手指放到板子的侧面操作）
6．完成作业后，关掉电源开关，拔出电源插头：
7．清理机器内的杂物和检查钨钢刀的锋钝度，看刀片是否需要研磨；
5.0维护、保养规程：
1．切脚机每次使用前、使用后都要清理机器内的杂物，检查钢刀磨损情况，检查轨的吻合性，并通过试机检查运行情况。

2．每次5S活动时需要清洁、保养；内容为（加油，清除机内灰尘杂物检查插头与电源线）
3．每半年定期对线路板切脚机进行一次保养、维护，将保养和维护结果记录在“设备/工具检查、维修记录”中；
4．拆卸钢刀必须戴手套或用毛巾裹住刀片的刃口操作，防止刀片伤及手指。

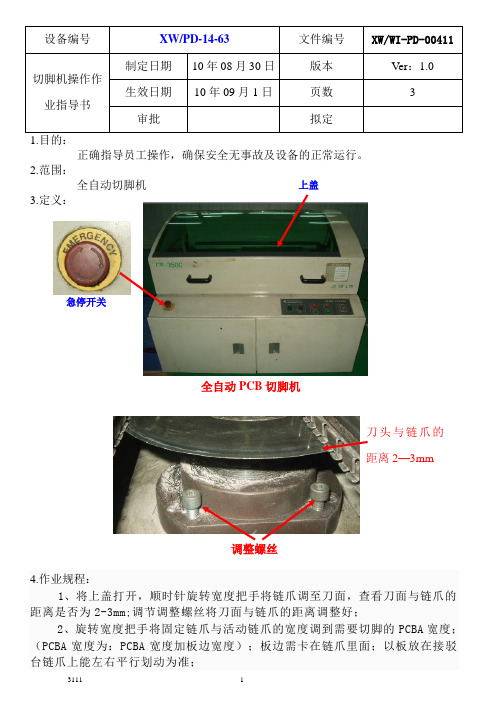

设备编号XW/PD-14-63 文件编号 XW/WI-PD-00411 切脚机操作作业指导书 制定日期10年08月30日 版本 Ver ：1.0 生效日期 10年09月1日页数 3 审批拟定 1.目的：正确指导员工操作，确保安全无事故及设备的正常运行。

2.范围：全自动切脚机3.定义：4.作业规程：1、将上盖打开，顺时针旋转宽度把手将链爪调至刀面，查看刀面与链爪的距离是否为2-3mm;调节调整螺丝将刀面与链爪的距离调整好；2、旋转宽度把手将固定链爪与活动链爪的宽度调到需要切脚的PCBA 宽度；（PCBA 宽度为：PCBA 宽度加板边宽度）；板边需卡在链爪里面；以板放在接驳台链爪上能左右平行划动为准；全自动PCB 切脚机 上盖 急停开关 调整螺丝 刀头与链爪的距离2—3mm3、调整好刀片的高度与底板的宽度后合上上盖；4、将电源开关顺时针方向旋转，打开电源开关，电源指示灯亮；2、将照明开关打开；按下控制面板上的运输开关；链爪运行， 顺时针旋转控制面板上的速度微调旋钮，将调速的电位器慢慢向上调，使转速表达到想要的速度（切脚机正常速度指针在8--10）；4、按下刀头开关按钮，将刀头开关打开，切脚刀头运行，将要切脚的PCBA放入进板处的接驳台上，PCBA 随链爪运行至刀头，经过刀头将偏长的元件脚切掉；5、按下刷板按钮，将刷板开关打开，PCBA 经刀头切脚后经过刷板将底板上的锡渣、杂质刷掉；6、将最后一块底板经过刀头切脚后按下刀头开关将刀头关闭，经过刷板刷后按下刷板开关将刷板关闭，等底板从接驳台取出后按下运输按钮将链爪运行关闭，关闭照明开关；逆时针旋转电源开关旋钮，关闭电源开关；7、打开上盖，清洁机内残留的元件脚与杂物；机内清洁后合上上盖5．注意事项：1、上盖合上后才能进行切板操作；刷板开关 运输开关电源指示灯 照明开关 运输速度微调旋钮 刀头开关 电源开关 ONOFF 控制面板 调整链爪宽度至PCBA 板的宽度2、刀头在连续使用时需两天磨一次，刀头锋利PCBA切脚后元件脚才会整齐，不拖尾；3、不定期检查链爪有无变形；链爪、电机等转动部份每半年保养一次并加上润滑油。

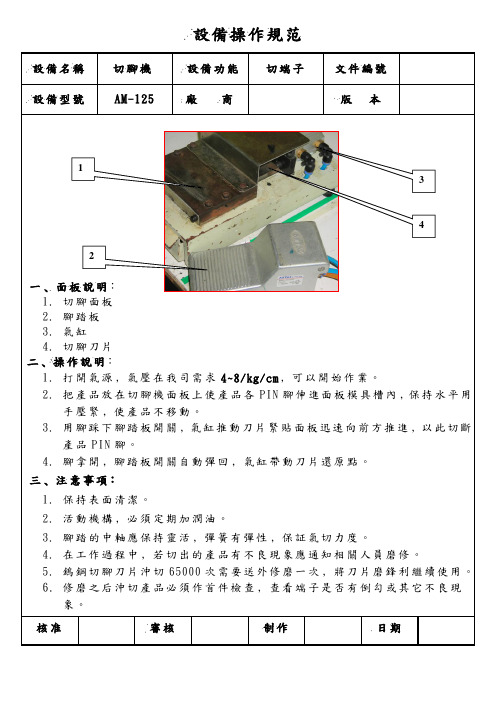

設備操作規范
設備名稱切腳機設備功能切端子文件編號
設備型號AM-125 廠商版本
1
3
4 2
一﹑面板說明﹕
1.切腳面板
2.腳踏板
3.氣缸
4.切腳刀片
二﹑操作說明﹕
1.打開氣源﹐氣壓在我司需求4~8/kg/cm﹐可以開始作業。

2.把產品放在切腳機面板上使產品各PIN腳伸進面板模具槽內﹐保持水平用
手壓緊﹐使產品不移動。

3.用腳踩下腳踏板開關﹐氣缸推動刀片緊貼面板迅速向前方推進﹐以此切斷
產品PIN腳。

4.腳拿開﹐腳踏板開關自動彈回﹐氣缸帶動刀片還原點。

三﹑注意事項﹕
1.保持表面清潔。

2.活動機構﹐必須定期加潤油。

3.腳踏的中軸應保持靈活﹐彈簧有彈性﹐保証氣切力度。

4.在工作過程中﹐若切出的產品有不良現象應通知相關人員磨修。

5.鎢鋼切腳刀片沖切65000次需要送外修磨一次﹐將刀片磨鋒利繼續使用。

6.修磨之后沖切產品必須作首件檢查﹐查看端子是否有倒勾或其它不良現
象。

核准審核制作日期。

切脚机安全操作规程切脚机是一种机械设备，其使用需要严格遵守规程和标准。

不正确的操作可能导致严重的伤害和损失。

因此，为保证操作人员的安全和减少设备故障，需要遵循以下切脚机安全操作规程：1. 了解切脚机的安全规范和操作手册在使用切脚机之前，操作人员需要阅读设备的安全规范和操作手册，了解其工作原理和安全警告。

在操作过程中，需要严格遵守安全规范和操作手册中的要求和建议。

2. 正确佩戴安全装备在使用切脚机时，操作人员必须正确佩戴安全装备。

安全装备包括但不限于安全带、安全鞋、安全眼镜、手套等。

这些安全装备可以有效地减少操作人员受伤的风险。

3. 确保切脚机处于正确的工作状态在使用切脚机之前，必须确认设备处于正确的工作状态。

要检查机器的各个部件是否正常，包括切割刀、夹紧机构、工作台、传动系统等。

如果有任何问题，不应该继续使用设备，而是需要找专业人士维修设备。

4. 防止切脚机的滑动和震动在操作切脚机时，需要防止设备的滑动和震动。

操作人员必须使用夹子或者工作台夹紧工件，以确保其固定且稳定。

定期检查设备的外观表面是否平整，以保持设备的稳定性和减少设备滑动或震动的风险。

5. 避免将手伸入切脚机内部在切割工件时，操作人员必须避免将手伸入切脚机内部，以免因不慎被切割刀伤害。

必须正确使用夹紧机构和工作台来保持工件固定，不允许手握物品。

6. 定期检查切脚机的安全操作人员需要定期检查切脚机的安全性能。

检查范围包括切割刀的磨损情况、夹紧机构的工作状况、工作台的平整度、传动系统的运作情况等。

如有异常，应及时找专业人员维修设备。

7. 定期维护和保养切脚机为了保证切脚机的工作性能，操作人员必须定期维护和保养设备。

例如，定期清洁切割刀、定期替换磨损的切割刀、定期加油润滑传动系统等。

只有保证设备的良好状态才能保证切割的效率和质量。

总之，切脚机是一种危险的机械设备，在操作时必须认真遵守安全规范和操作手册。

在正式使用切脚机之前，需要对设备的安全性进行仔细的检查和测试。

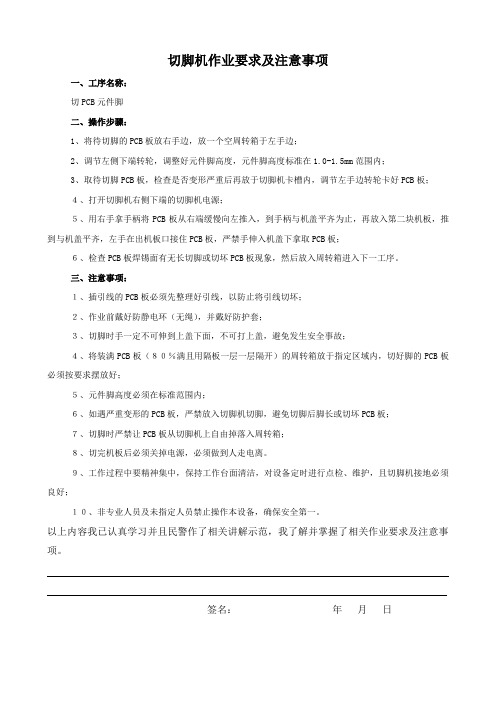

切脚机作业要求及注意事项
一、工序名称：
切PCB元件脚
二、操作步骤：
1、将待切脚的PCB板放右手边，放一个空周转箱于左手边；
2、调节左侧下端转轮，调整好元件脚高度，元件脚高度标准在1.0-1.5mm范围内；
3、取待切脚PCB板，检查是否变形严重后再放于切脚机卡槽内，调节左手边转轮卡好PCB板；
４、打开切脚机右侧下端的切脚机电源；
５、用右手拿手柄将PCB板从右端缓慢向左推入，到手柄与机盖平齐为止，再放入第二块机板，推到与机盖平齐，左手在出机板口接住PCB板，严禁手伸入机盖下拿取PCB板；
６、检查PCB板焊锡面有无长切脚或切坏PCB板现象，然后放入周转箱进入下一工序。

三、注意事项：
１、插引线的PCB板必须先整理好引线，以防止将引线切坏；
２、作业前戴好防静电环（无绳），并戴好防护套；
３、切脚时手一定不可伸到上盖下面，不可打上盖，避免发生安全事故；
４、将装满PCB板（８０％满且用隔板一层一层隔开）的周转箱放于指定区域内，切好脚的PCB板必须按要求摆放好；
５、元件脚高度必须在标准范围内；
６、如遇严重变形的PCB板，严禁放入切脚机切脚，避免切脚后脚长或切坏PCB板；
７、切脚时严禁让PCB板从切脚机上自由掉落入周转箱；
８、切完机板后必须关掉电源，必须做到人走电离。

９、工作过程中要精神集中，保持工作台面清洁，对设备定时进行点检、维护，且切脚机接地必须良好；
１０、非专业人员及未指定人员禁止操作本设备，确保安全第一。

以上内容我已认真学习并且民警作了相关讲解示范，我了解并掌握了相关作业要求及注意事项。

签名：年月日。

切脚机安全操作规程一、切割前准备1。

使用前必须认真检查设备的性能,确保各部件的完好性.2。

电源开关、锯片的松紧度、锯片护罩或安全挡板进行详细检查.3.操作前将轨道与工件大小调整一致。

4。

使用之前,先打开总开关,空载试转几圈，待确认安全无误后才允许启动二、切割注意事项1.切脚机工作时务必要全神贯注，保持头脑清醒,要理性的操作.严禁疲惫、酒后或服用兴奋剂、药物之后操作切脚机。

2。

穿好合适的工作服,不可穿过于宽松的工作服,更不要戴首饰或留长发,严禁戴手套及袖口不扣而操作。

3。

加工的工件必须夹持牢靠，严禁工件装夹不紧就开始切割。

4.严禁在砂轮平面上，修磨工件的毛刺，防止砂轮片碎裂。

5.切割时操作者必须偏离砂轮片正面，并戴好防护眼镜.6.严禁使用残缺的砂轮片，切割时应防止火星四溅，并远离易燃易爆物品。

7.装夹工件时应装夹平稳牢固,防护罩必须安装正确，装夹后应开机空运转检查,不得有抖动和异常噪声.8。

中途更换新切割片或砂轮片时，不要将锁紧螺母过于用力，防止锯片或砂轮片崩裂发生意外。

9。

必须稳握切脚机手把均匀用力平推，而且固定端要牢固可靠，不得切锯未夹紧的工件。

10。

不得进行强力切锯操作,在切割前要待电机转速达到全速即可。

11.锯片未停止时不得将手伸到切脚机上拿取工件.12.出现有不正常声音，应立刻停止检查；维修或更换配件前必须先切断电源，并等锯片完全停止。

13。

设备出现抖动及其它故障，应立即停机修理，严禁带病及酒后作业, 操作时严禁戴手套操作.14.加工完毕应关闭电源,并做好设备及周围场地的清洁.15。

此机必须专人操作，其他人员不得擅自操作。

否则后果自负！。

切脚机安全操作规程
1．将浸好焊的芯片放在切脚机旁边架子上。

首先合上切脚机的电源AC220V，打开电源开关通电启动，观察切割机上的刀片是否运转平稳，有无异常声音，若正常准备切脚，（换刀片是专人）关掉电源开关，调好芯片切割架的宽度。

2．切割芯片前，将AC220V电源打开通电启动，待启动正常后将芯片平稳放在切割架推动槽里，首先切割1~2块芯片，看通过切割后，芯片的脚是否符合所规定的标准，如过长或者过低，请维修人员将切割机的升降幅度调好，切割芯片脚的要求在1.5mm~2.5mm之间。

3．将切割好的芯片放入周转筐里，排放整齐，作好记录与标识。

1。

制订日期Date 页 次Page NO 1一一BQ-
74-核准
(Appr 审核(Checke 设备名称
Equipment name CF-360电容切脚机一，操作界面说明：
三，此设备工作时为动力设备，小心误伤
二，切刀开关 ： ON时切刀开始工作
2019/9/23一，电源开关： 灯亮时表示电源接通
CF-360电容切脚机四，此设备必需接地，切刀处需经常加油润滑，废料要及时清理五，如有异常时请立即知会工程相关人员二，操作步骤：
五，零件脚长短调扭: 可调节零件脚长度三，注意事项:（保养）
一，设备规格：切脚长度为3-20mm,线经为￠0.35-2.0mm 二，开机步骤：
三，振动力大小调钮 ： 顺时针为大，反之为小
四，振动开关: ON时振动开始工作
二，使用前必需对所使用的设备进行检查（如：开关有无损坏） 制表(Prepared): 打开电源开关→将切刀开关和振动开关至于ON处→调整振动力大小调钮至适当刻 度→将产品放置轨道处→待产品移动至切刀处时→调整零件脚长短一，开机前检查设备有无异常，
三，废料盒里面费脚料要及时清理
XX 电 子 科 技 有 限 公 司
文件类型
File type
设备操作指导书文件编号File No 版 本Version 图 示 说 明(illuminate)2.00BQ-73-123 1 电源开关 5 进料轨道
6 废料盒
2 切刀开关
3 振动力大小调钮
4 振动开关7 零件脚长
短调扭。
