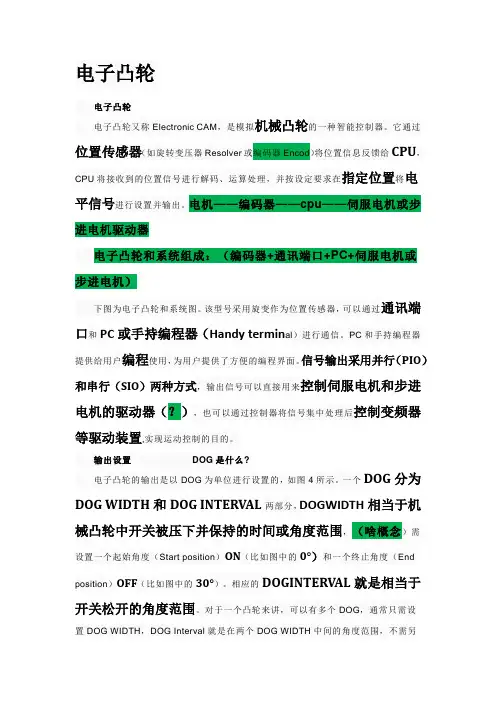

电子凸轮原理与应用

电子凸轮电子凸轮电子凸轮又称Electronic CAM，是模拟机械凸轮的一种智能控制器。

它通过位置传感器（如旋转变压器Resolver或编码器Encod）将位置信息反馈给CPU，CPU将接收到的位置信号进行解码、运算处理，并按设定要求在指定位置将电平信号进行设置并输出。

电机——编码器——cpu——伺服电机或步进电机驱动器电子凸轮和系统组成：（编码器+通讯端口+PC+伺服电机或步进电机）下图为电子凸轮和系统图。

该型号采用旋变作为位置传感器，可以通过通讯端口和PC或手持编程器（Handy termin al）进行通信。

PC和手持编程器提供给用户编程使用，为用户提供了方便的编程界面。

信号输出采用并行（PIO）和串行（SIO）两种方式，输出信号可以直接用来控制伺服电机和步进电机的驱动器（？），也可以通过控制器将信号集中处理后控制变频器等驱动装置,实现运动控制的目的。

输出设置DOG是什么?电子凸轮的输出是以DOG为单位进行设置的，如图4所示。

一个DOG分为DOG WIDTH和DOG INTERVAL两部分，DOGWIDTH相当于机械凸轮中开关被压下并保持的时间或角度范围，（啥概念）需设置一个起始角度（Start position）ON（比如图中的0°）和一个终止角度（End position）OFF（比如图中的30°）。

相应的DOGINTERVAL就是相当于开关松开的角度范围。

对于一个凸轮来讲，可以有多个DOG，通常只需设置DOG WIDTH，DOG Interval就是在两个DOG WIDTH中间的角度范围，不需另外设置。

以下图为例，只需设置0°——ON，30°——OFF；57°——ON，95°——OFF 即可。

一般可以设定的DOG数和SENSOR的转速有关，转速越高，可以设定的DOG就越少，相反转速越低，可设定DOG数越多。

凸轮信息的输出有两种方式：PIO和SIO。

实现电子凸轮的功能在包装机上的应用一、前言在如今自动化包装机械的领域，电子凸轮已成为一个非常重要的组成部分。

与其他传统的机械凸轮相比，电子凸轮不仅更加灵活，而且更加精准。

因此，在包装机制造企业中，通过实现电子凸轮的功能，可以提高机器自动化程度和生产效率，减少人工干预，从而降低生产成本，提高产品质量。

本文将着重探讨，实现电子凸轮的功能在包装机上的应用。

二、电子凸轮的相关知识电子凸轮是一种通过电子控制的运动装置，它的基本原理是利用电磁铁的原理，通过电脉冲控制来控制线性电机的运动，从而实现频率控制和速率控制。

例如：通过不同的控制信号和电路设计，可以使电子凸轮按照不同的曲线运动，实现各种不同的运动要求。

电子凸轮的工作原理和传统的机械凸轮不同，传统的机械凸轮是通过机械运动的方式，使机械臂等装置运动出相应的动作路径，限制在相同的路径特征。

而电子凸轮则是利用电子控制的方式实现装置的运动控制，因此可以快速、高效地调整运动轨迹，实现更复杂的操作流程。

三、实现电子凸轮的功能在包装机上的应用在包装机制造企业中，电子凸轮的应用已经越来越普遍，可以应用在各种包装流程中，如填充、粘贴、包装、封口等等，下面我们来讲述一些具体的应用案例。

1、电子凸轮在自动灌装流水线中的应用在自动灌装流水线中，灌装流量的大小是通过电子凸轮控制，与传统机械凸轮相比，电子凸轮控制流量更加灵活。

同时，电子凸轮可以实时地监测灌装流量，确保灌装流量的准确性和一致性。

而且，由于电子凸轮可以自动控制流量大小，可以使得机器运作效率更高，减少工人干预，降低成本，提高效率。

2、电子凸轮在自动包装机中的应用在自动包装机中，电子凸轮控制着装置的运动轨迹，这种方式可以使机器在规定的时间内完成较为复杂的操作流程。

例如：在封箱流水线中，当完成箱子灌装后，需要将箱子粘合并放入另一个装置中进行封箱，这个工作可以通过电子凸轮控制热熔胶的运动来实现，从而避免了手动粘胶的过程，节省时间和人力成本。

电子凸轮控制器原理
电子凸轮控制器是一种用于发动机控制的先进技术，它可以实现发动机在各种工况下的最佳性能和效率。

其原理主要包括凸轮轴位置传感器、控制单元和执行器三个部分。

凸轮轴位置传感器用于检测凸轮轴的位置和速度，它通常是通过磁敏元件或光敏元件实现的。

凸轮轴的位置信息将被传输给控制单元作为输入信号。

控制单元是电子凸轮控制器的核心部件，其主要功能是根据凸轮轴的位置信息来计算出最佳的发动机工作模式，进而控制执行器的动作。

在控制单元中，有一个微处理器用于处理输入信号，并根据预设的算法进行计算和控制。

执行器是电子凸轮控制器中的输出部分，它通过控制凸轮轴的位置和速度来实现对发动机的控制。

执行器一般是由电磁阀或电动机组成，通过电子凸轮控制器发出的指令控制其动作。

整个电子凸轮控制器的工作原理是：凸轮轴的位置和速度信息通过传感器传输给控制单元，控制单元根据预设的算法计算出最佳的凸轮轴工作模式，然后通过执行器控制凸轮轴的位置和速度，从而有效地控制发动机的工作状态。

电子凸轮控制器的主要优点是可以实现对发动机控制精度的提高，以及对各种工况下的最佳性能和效率的实现。

它可以根据不同的驾驶需求和工况要求进行智能调整，从而优化发动机的
工作状态。

此外，电子凸轮控制器还可以实现对发动机排放的控制，提高发动机的清洁度和环保性能。

凸轮开关原理
凸轮开关是一种电气开关，其工作原理是通过凸轮的旋转或摆动，使其上的接触点与固定接点之间产生接通或断开的动作。

凸轮开关的结构主要由凸轮轴、凸轮、接触点和固定接点组成。

凸轮轴通过电动机或其他装置进行驱动，使凸轮做旋转或摆动的运动。

凸轮上安装了一个或多个接触点，接触点与固定接点通过弹簧或其他结构相连。

当凸轮运动时，接触点与固定接点之间的接触状态会发生改变。

在接触点与固定接点接触时，电流可以通过开关，电路是闭合状态，电器设备可以正常工作。

而在接触点与固定接点分开时，电路断开，电器设备停止工作。

凸轮开关的工作可靠性较高，其接触点的连接与断开基本不会产生闪火和接触抖动，从而减少了电器设备因开关引起的问题。

同时，凸轮开关还具有较长的使用寿命，可在频繁操作的环境中长时间工作。

凸轮开关广泛应用于各种电器设备中，如机械设备、电动工具、家用电器等。

它不仅可以实现设备的启停控制，还可以用于电器设备的安全保护和功能选择。

总之，凸轮开关通过凸轮的旋转或摆动实现接触点与固定接点的连接与断开，从而控制电器设备的工作状态。

其优点包括工作可靠性高、使用寿命长等，因此被广泛应用于各个领域。

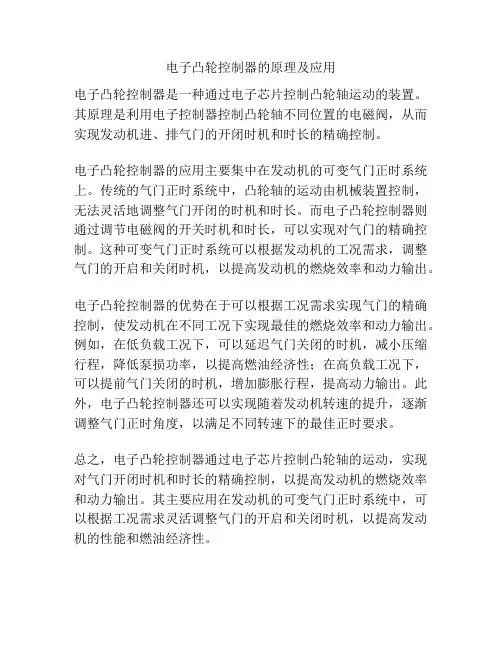

电子凸轮控制器的原理及应用
电子凸轮控制器是一种通过电子芯片控制凸轮轴运动的装置。

其原理是利用电子控制器控制凸轮轴不同位置的电磁阀，从而实现发动机进、排气门的开闭时机和时长的精确控制。

电子凸轮控制器的应用主要集中在发动机的可变气门正时系统上。

传统的气门正时系统中，凸轮轴的运动由机械装置控制，无法灵活地调整气门开闭的时机和时长。

而电子凸轮控制器则通过调节电磁阀的开关时机和时长，可以实现对气门的精确控制。

这种可变气门正时系统可以根据发动机的工况需求，调整气门的开启和关闭时机，以提高发动机的燃烧效率和动力输出。

电子凸轮控制器的优势在于可以根据工况需求实现气门的精确控制，使发动机在不同工况下实现最佳的燃烧效率和动力输出。

例如，在低负载工况下，可以延迟气门关闭的时机，减小压缩行程，降低泵损功率，以提高燃油经济性；在高负载工况下，可以提前气门关闭的时机，增加膨胀行程，提高动力输出。

此外，电子凸轮控制器还可以实现随着发动机转速的提升，逐渐调整气门正时角度，以满足不同转速下的最佳正时要求。

总之，电子凸轮控制器通过电子芯片控制凸轮轴的运动，实现对气门开闭时机和时长的精确控制，以提高发动机的燃烧效率和动力输出。

其主要应用在发动机的可变气门正时系统中，可以根据工况需求灵活调整气门的开启和关闭时机，以提高发动机的性能和燃油经济性。

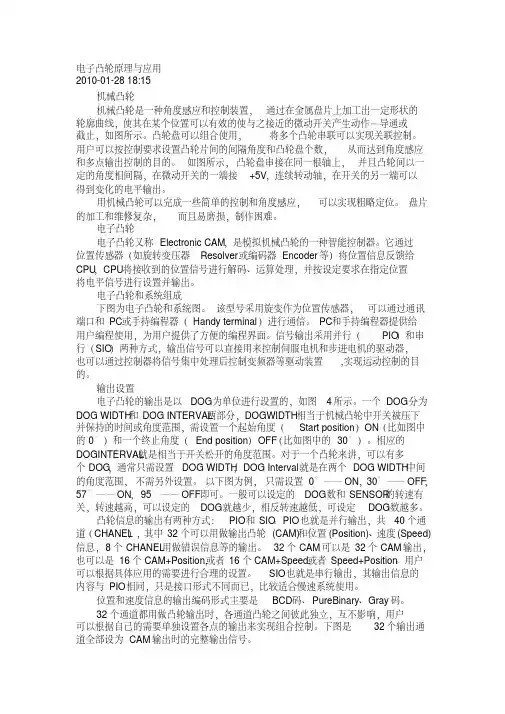

电子凸轮原理与应用2010-01-28 18:15机械凸轮机械凸轮是一种角度感应和控制装置，通过在金属盘片上加工出一定形状的轮廓曲线，使其在某个位置可以有效的使与之接近的微动开关产生动作－导通或截止，如图所示。

凸轮盘可以组合使用，将多个凸轮串联可以实现关联控制。

用户可以按控制要求设置凸轮片间的间隔角度和凸轮盘个数，从而达到角度感应和多点输出控制的目的。

如图所示，凸轮盘串接在同一根轴上，并且凸轮间以一定的角度相间隔，在微动开关的一端接+5V，连续转动轴，在开关的另一端可以得到变化的电平输出。

用机械凸轮可以完成一些简单的控制和角度感应，可以实现粗略定位。

盘片的加工和维修复杂，而且易磨损，制作困难。

电子凸轮电子凸轮又称Electronic CAM，是模拟机械凸轮的一种智能控制器。

它通过位置传感器（如旋转变压器Resolver或编码器Encoder等）将位置信息反馈给CPU，CPU将接收到的位置信号进行解码、运算处理，并按设定要求在指定位置将电平信号进行设置并输出。

电子凸轮和系统组成下图为电子凸轮和系统图。

该型号采用旋变作为位置传感器，可以通过通讯端口和PC或手持编程器（Handy terminal）进行通信。

PC和手持编程器提供给用户编程使用，为用户提供了方便的编程界面。

信号输出采用并行（PIO）和串行（SIO）两种方式，输出信号可以直接用来控制伺服电机和步进电机的驱动器，也可以通过控制器将信号集中处理后控制变频器等驱动装置,实现运动控制的目的。

输出设置电子凸轮的输出是以DOG为单位进行设置的，如图4所示。

一个DOG分为DOG WIDTH和DOG INTERVAL两部分，DOGWIDTH相当于机械凸轮中开关被压下并保持的时间或角度范围，需设置一个起始角度（Start position）ON（比如图中的0°）和一个终止角度（End position）OFF（比如图中的30°）。

相应的DOGINTERVAL就是相当于开关松开的角度范围。

电子凸轮原理
电子凸轮是一种用于控制发动机气门活动的技术，通过电子信号来替代传统的机械凸轮轴。

其工作原理基于发动机控制单元(ECU)的指令，通过调节发动机气门开启和关闭的时间、持续
时间和升程来改变气门的工作方式。

电子凸轮系统由电子控制单元、传感器和执行器组成。

传感器监测发动机的速度、负载、温度等参数，并向电子控制单元提供反馈信息。

电子控制单元根据这些信息和预设的程序算法来确定每个气门的开启和关闭时机。

执行器则负责控制进气和排气凸轮的运动。

在正常工作条件下，电子凸轮的工作过程如下：当ECU接收
到油门输入信号后，根据发动机的工作状态来计算出最佳的气门开启和关闭时机。

然后，电子控制单元通过发送电信号来激活执行器，执行器会根据电信号的指令来控制凸轮的转动。

这样，气门就会按照预设的时间和升程来开启和关闭，从而实现精确的气门控制。

电子凸轮的优点是可以实现更准确的气门控制，提高发动机的燃烧效率和动力性能。

此外，电子凸轮还可以根据不同驾驶要求和环境条件来进行调整，提供更好的驾驶体验和燃油经济性。

另外，由于电子凸轮无需机械传动，可以减少发动机的摩擦损失，提高机械效率。

尽管电子凸轮具有许多优点，但其成本较高，对传感器和执行器的要求也较高。

此外，电子凸轮系统也需要更复杂的控制算
法和更高的可靠性要求。

因此，在实际应用中，电子凸轮系统仍然面临一些挑战和问题需要解决。

电子凸轮原理电子凸轮是一种用于控制发动机气门开关的重要部件，它通过精确的控制来确保发动机的正常运转和性能输出。

在汽车发动机中，电子凸轮的原理和作用至关重要，下面我们将详细介绍电子凸轮的原理和工作方式。

电子凸轮是通过凸轮轴上的凸轮来控制气门的开合时间和行程，从而调节气门的开启时间和气门升程。

传统的机械凸轮是通过凸轮轴上的凸轮来推动摇臂，再通过摇臂来控制气门的开合。

而电子凸轮则是通过电磁阀来控制气门的开合，从而实现对气门开启时间和气门升程的精确控制。

电子凸轮的工作原理主要包括以下几个方面：1. 电磁阀控制气门开合，电子凸轮通过控制电磁阀的开闭来实现对气门的精确控制。

当电磁阀通电时，气门开启；当电磁阀断电时，气门关闭。

通过控制电磁阀的通断来调节气门的开合时间和气门升程，从而实现对发动机气门的精确控制。

2. 传感器检测发动机工况，电子凸轮通过传感器来检测发动机的工作状态，包括发动机转速、负荷、温度等参数。

通过这些参数的检测，电子凸轮可以实时调节气门的开合时间和气门升程，以适应不同工况下的发动机运行要求。

3. 控制单元实现气门控制策略，电子凸轮的控制单元根据传感器检测到的发动机工况，采用相应的气门控制策略来控制电磁阀的开闭，从而实现对气门的精确控制。

控制单元可以根据发动机的工作状态实时调整气门的开合时间和气门升程，以确保发动机的正常运转和性能输出。

电子凸轮相较于传统的机械凸轮具有以下优点：1. 精确控制气门开合时间和气门升程，提高发动机的燃烧效率和性能输出。

2. 适应性强，可以根据不同工况实时调整气门控制策略，提高发动机的响应性和经济性。

3. 减少零部件磨损，提高发动机的可靠性和耐久性。

总之，电子凸轮作为发动机控制系统的重要部件，通过精确的气门控制来实现对发动机的精确控制，提高发动机的燃烧效率和性能输出。

它的工作原理和作用机制对于汽车发动机的性能和经济性具有重要意义，也是汽车发动机技术发展的重要方向之一。

NJ电子凸轮应用资料欧姆龙自动化（中国）有限公司FAE中心2012年12月目录一、杭州中亚电子凸轮应用介绍(江勇) (1)二、上海今昌电子凸轮应用介绍（王琦） (10)三、南京先特电子凸轮应用介绍（杨伟） (15)四、厦门特盈电子凸轮应用介绍（吴晓东） (20)五、温州鸿昌电子凸轮应用介绍（王伟） (29)一、杭州中亚直线灌装机电子凸轮应用介绍课题一：多轴时序控制1.课题：客户有如下图示的控制要求，各个轴之间存在复杂的时序控制。

时序图2.解决方法：通过将时序图转换成电子凸轮表解决复杂的时序控制3.设置及程序以“进瓶水平”（MC_BottleInHorizontal）为例，主轴为虚轴，从轴为实轴。

时序图如下：主轴（虚轴）以360为一个周期，进行循环速度控制。

主轴、从轴都在零位。

从轴开始的时候并不启动，而是在主轴位置到达285时开始启动，当主轴位置到达360时，从轴停止。

在下一个周期，主轴到达120的时候，从轴开始返回（反转），主轴位置到达220的时候，从轴停止（回零位）。

如上图所示，是进瓶水平轴与主轴构成的电子凸轮表。

根据上图可以看到，主轴为0的时候，从轴也是0，而根据时序图的要求，从轴的“0”应该在主轴的“285”。

显然这样的动作是不正确的。

这样编制凸轮表的原因在于，NJ的电子凸轮表的起始点必须为两个“0”，即主轴、从轴都从0开始，如下图所示：解决这个问题的办法是对编制好的凸轮表进行“偏移”，偏移的程序如下：通过MasterOffset将主轴向后偏移280，这时的动作时序和凸轮形状就与工艺要求相符了，但要注意的是，这时的从轴起始位置不为0，会造成起始速度“无穷大”，从而引发伺服报警。

将MasterScaling设置为280，就可以将从轴的起始点推迟到“主轴280”的位置，当主轴启动时，从轴并不启动，而是等到主轴到达280位置时再启动，这样就可以实现客户的工艺要求了。

4.注意问题a.因为虚轴是从0开始，但是虚轴在从0开始时，不是所有的轴对应的时序图都在0位，因此需要调整某个轴的电子凸轮表同步启动点，我们可以通过设置CAMIN功能块里的Masterstartdistance来实现；b.NJ电子凸轮表制作时只能从（0,0）点开始画，而实际如“进瓶水平”轴，主轴在280的时候才是一个周期的起点，我们可以通过设置CAMIN功能块里的Masteroffset来实现；c.在设置主虚轴加减速率时，要考虑每个从轴的机械惯量；c.在设置主虚轴速度时，请注意各个从轴的实际速度，防止超速运行。

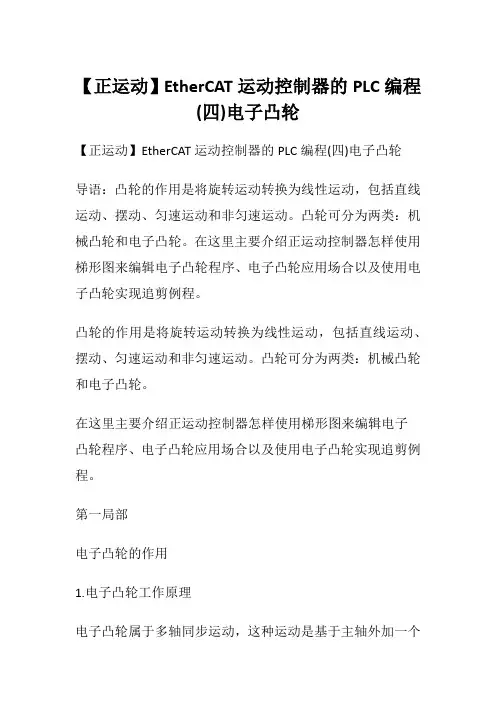

【正运动】EtherCAT运动控制器的PLC编程(四)电子凸轮【正运动】EtherCAT运动控制器的PLC编程(四)电子凸轮导语：凸轮的作用是将旋转运动转换为线性运动，包括直线运动、摆动、匀速运动和非匀速运动。

凸轮可分为两类：机械凸轮和电子凸轮。

在这里主要介绍正运动控制器怎样使用梯形图来编辑电子凸轮程序、电子凸轮应用场合以及使用电子凸轮实现追剪例程。

凸轮的作用是将旋转运动转换为线性运动，包括直线运动、摆动、匀速运动和非匀速运动。

凸轮可分为两类：机械凸轮和电子凸轮。

在这里主要介绍正运动控制器怎样使用梯形图来编辑电子凸轮程序、电子凸轮应用场合以及使用电子凸轮实现追剪例程。

第一局部电子凸轮的作用1.电子凸轮工作原理电子凸轮属于多轴同步运动，这种运动是基于主轴外加一个或者多个从轴系统，是在机械凸轮的根底上开展而来，电子凸轮多用于周期性的曲线运动场合。

如下列图，机械凸轮按照凸轮的轮廓可以得出一段转动角度与加工位置运动轨迹，此轨迹为弧线，将该段弧线分解成无数个直线或者圆弧轨迹，组合起来得到一串趋近于该弧线的运动轨迹，电子凸轮直接将此段轨迹运动参数装入运动指令，即可控制轴走出目的轨迹。

2.电子凸轮使用场合电子凸轮常用在各类追剪、飞剪的机械设备上。

比方：铝管切割机、包装机、口罩机等，需要持续不断送料，并按照固定长度获取成品的机器。

3.电子凸轮的上风相比拟于机械凸轮，电子凸轮用软件来控制信号，改变程序的相关运动参数就能改变运动曲线，应用灵敏性高，工作可靠，操纵简单，不需要额外安装机械构件，因此不存在磨损的情况。

第二局部电子凸轮指令讲明1.CAM凸轮表运动2.CAMBOX跟随凸轮表运动3.MOVELINK自动凸轮4.MOVESLINK自动凸轮2第三局部电子凸轮应用案例1.MOVESLINK指令实现追剪应用2.控制器示意图3.ZMC006CE手轮示意图4.ZMC006CE手轮接线讲明5.追剪-梯形图例程6.追剪应用案例效果本次，EtherCAT运动控制器的PLC编程(四)——电子凸轮，就共享到这里。

电子凸轮介绍范文电子凸轮是一种利用电子控制技术实现机械运动的装置，它可以根据程序控制实时调整凸轮的形状和运动方式，以适应不同的工作需求。

与传统的机械凸轮相比，电子凸轮具有更高的灵活性和可调性，能够实现更精确和复杂的凸轮运动。

电子凸轮的主要特点是可以在实时的条件下改变凸轮轮廓的形状和运动轨迹。

传统的机械凸轮一旦制定，其形状和运动轨迹就无法改变，而电子凸轮则可以通过改变程序和参数来实时调整凸轮的运动方式，从而满足不同场合的工作需求。

电子凸轮通常由凸轮本体、凸轮轴、传感器、控制器等组成。

凸轮本体是实现运动的载体，通常采用高强度的合金材料制成。

凸轮轴是凸轮本体与活塞或其他运动部件之间的链接件，通过凸轮轴的旋转使凸轮本体带动活塞等部件实现规定的运动。

传感器用于感知凸轮本体的位置和运动状态，如光电传感器、磁力传感器等。

控制器则根据传感器的反馈信息和预设的程序，控制凸轮的运动轨迹和形状。

电子凸轮的工作原理是通过控制器根据预设的程序，控制凸轮轴的运动方式和速度，从而实现凸轮的不同运动轨迹和凸轮本体的不同形状。

以汽车发动机为例，通过电子凸轮可以实现不同的气门开闭时机和开闭时间，从而调整气门的进气和排气效果，提高发动机的动力和燃油效率。

电子凸轮的应用范围非常广泛。

除了汽车发动机中的应用外，它还可以用于机床、工业机械、航空航天、机器人等领域。

在机床中，电子凸轮可以实现各种复杂的加工运动，如曲面加工、螺旋加工等。

在工业机械中，电子凸轮可以实现物体的精确定位和抓取。

在航空航天领域，电子凸轮可以实现航天器的姿态调整和精确控制。

在机器人领域，电子凸轮可以实现机器人的运动和操作。

电子凸轮的优点主要有以下几方面。

首先，它具有更高的灵活性和可调性，能够根据需求实时调整凸轮的形状和运动方式，从而满足不同的工作需求。

其次，电子凸轮的运动方式更加精确和稳定，可以实现更高的准确性和可靠性。

再次，电子凸轮可以通过改变程序和参数来调整运动轨迹和形状，而无需更换凸轮本体，从而减少了成本和时间成本。

电子凸轮控制器的原理及应用1. 引言电子凸轮控制器是一种用于控制发动机气门运动的装置，它通过控制凸轮轴的转速和轴的位置，使得气门在适当的时机打开和关闭，以调节气门的开启和关闭时间，从而实现对发动机运行的控制。

本文将介绍电子凸轮控制器的基本原理以及应用领域。

2. 基本原理电子凸轮控制器的基本工作原理是通过一个电机或伺服马达来控制凸轮轴的转动，进而控制气门的运动。

其中，凸轮轴上装有凸轮，凸轮的形状决定了气门的开启和关闭时间。

电子凸轮控制器通过控制凸轮轴的位置和转速来实现气门的控制。

电子凸轮控制器通常包括以下几个关键组件：1.电机或伺服马达：负责驱动凸轮轴的转动。

2.位置传感器：用于监测凸轮轴的位置，以提供准确的控制信号。

3.控制单元：处理来自位置传感器的信号，并生成相应的控制指令。

4.执行机构：根据控制指令控制凸轮轴的转动。

通过控制凸轮轴的位置和转速，电子凸轮控制器能够精确地控制气门的开闭时间，从而实现对发动机性能的调节。

通过合理地控制气门的开闭时间，可以优化燃烧过程，提高发动机的效率和动力性能。

3. 应用领域电子凸轮控制器在汽车和摩托车等内燃机平台上有广泛的应用。

以下是一些应用领域的列举：•发动机控制系统：电子凸轮控制器是现代发动机控制系统中不可或缺的组成部分。

它能够精确控制气门的开闭时间，从而提高发动机的燃烧效率和动力性能。

•可变气门正时系统：电子凸轮控制器可以与可变气门正时系统（VVT）结合使用，实现对气门正时的精确控制。

通过调节气门正时，可以在不同工况下优化发动机的燃烧效率和动力输出。

•气缸关闭技术：电子凸轮控制器可以与气缸关闭技术（Cylinder Deactivation）结合使用，实现在低负荷工况下关闭部分气缸，从而节省燃油。

通过控制气门的开启和关闭时间，可以实现气缸的即时关闭和启用。

•发动机启停系统：电子凸轮控制器可以与发动机启停系统结合使用，实现发动机的快速启动和停止。

通过控制凸轮轴的转动，可以实现快速启动和停止发动机，从而减少燃油消耗和排放。

电子凸轮的概念电子凸轮是一种利用电子控制技术实现的凸轮机构，它可以通过电子信号来控制凸轮轴的运动，从而改变发动机的工作过程。

相比于传统机械凸轮机构，电子凸轮具有更高的灵活性和可调节性。

下面将详细介绍电子凸轮的概念及其优势。

首先，电子凸轮是一种基于电子控制技术的发动机凸轮机构，它通过电子信号来控制凸轮轴的运动。

传统的机械凸轮机构通常是通过凸轮轴的几何形状来控制气门的开关时机和冲程，而电子凸轮则可以通过改变凸轮轴运动的速度、角度和形状等参数来实现相同的效果。

电子凸轮的构成主要包括凸轮轴、传感器、控制器和执行器等组件。

凸轮轴上安装有多个凸轮，在发动机运行过程中，传感器会监测发动机的工作状态，并将相关信息传输给控制器。

控制器根据传感器的信号，通过控制执行器来改变凸轮轴的运动，从而实现气门的控制。

电子凸轮相比传统的机械凸轮具有以下几个优势：首先，电子凸轮可以实现气门的精确控制。

传统的机械凸轮机构通常只能固定地控制气门的开启和关闭时机，而电子凸轮可以根据发动机工作状态的实时变化，精确地控制气门的开启和关闭时机，从而提高发动机的燃烧效率和动力性能。

其次，电子凸轮可以实现可变的气门冲程。

传统的机械凸轮机构通常只能固定地控制气门的冲程，而电子凸轮可以通过改变凸轮轴的运动来实现可变的气门冲程，从而根据不同工况实时调整气门的开关时机和冲程，提高发动机的燃烧效率和经济性。

此外，电子凸轮还可以实现不同的气门工作模式。

传统的机械凸轮机构通常只能实现固定的气门工作模式，而电子凸轮可以根据不同的工况和要求，实现多种气门工作模式的切换，如进气和排气阀的不同组合方式等，从而进一步提高发动机的性能和经济性。

另外，电子凸轮还可以实现多级变速。

传统的机械凸轮机构通常只能实现单一的气门开关，而电子凸轮可以通过改变凸轮轴多个凸轮的组合方式，实现不同的气门工作模式，从而实现多级变速，提高发动机的动力性能和燃烧效率。

最后，电子凸轮还可以实现发动机的智能化控制。

凸轮开关的原理凸轮开关是一种电气控制元件，通常用于控制电路的开关和断开。

其原理是利用凸轮的运动来改变开关的状态，从而控制电路的通断。

下面将详细介绍凸轮开关的原理。

首先，我们来了解凸轮开关的结构。

凸轮开关由凸轮、弹簧和触点组成。

凸轮通常是一块圆形或椭圆形的金属片，上面有凸起的部分。

弹簧则用来保持凸轮的位置，并使凸轮可以旋转或移动。

触点是连接电路的部分，通常是由金属制成，当凸轮移动时，触点的状态也会发生改变。

凸轮开关的工作原理主要包括以下几个方面：1. 凸轮的位置控制电路的通断。

当凸轮的凸起部分与触点接触时，电路闭合，电流可以流通；当凸轮的凸起离开触点时，电路断开，电流停止流通。

2. 弹簧的作用。

弹簧的作用是保持凸轮的位置稳定，并确保触点能够与凸轮的凸起部分正常接触。

弹簧还可以使凸轮更容易地旋转或移动。

3. 凸轮的运动方式。

凸轮可以通过旋转或者线性移动来控制电路的通断。

例如，一些凸轮开关是通过旋转凸轮实现电路的控制，而另一些是通过线性移动凸轮来实现电路的控制。

在实际应用中，凸轮开关可以应用于各种电气设备中，例如家用电器、工业设备、汽车电子系统等。

它可以用来控制电路的通断，实现设备的开关、控制和保护功能。

此外，凸轮开关还可以与其他元件结合，如继电器、计时器、传感器等，以实现复杂的控制功能。

需要注意的是，凸轮开关在使用过程中需要注意保持其清洁和良好的接触状态，以确保电路的稳定和可靠运行。

另外，根据实际需要选择合适的凸轮开关型号和参数也是非常重要的。

总之，凸轮开关是一种通过凸轮的运动来控制电路通断的电气元件，其工作原理简单而可靠。

它在各种电气控制系统中都有着重要的应用，为设备的开关、控制和保护提供了方便和可靠的解决方案。

实现电子凸轮的功能在包装机上的应用随着科技的不断发展和进步，越来越多的机器设备开始被广泛应用在各种生产领域中，尤其是在包装机领域中，这些机械设备对于包装产品的效率和质量起到了关键性的作用。

而电子凸轮技术的出现，更是推动了包装机的升级换代，使得包装机在功能和性能方面得到了极大的提升。

什么是电子凸轮？电子凸轮是一种可编程凸轮，它与传统的机械凸轮相比，具有巨大的优势。

很多人可能不太清楚电子凸轮的具体原理，这里我们简单介绍一下：电子凸轮是一种通过电脑程序控制的机械装置，它能够根据程序的指令，调节活塞的行程、角度和速度，从而控制机器的运动。

传统的机械凸轮是通过机械结构来控制运动轨迹，而电子凸轮通过程序来控制机器的运动，所以更加灵活、精确。

电子凸轮的应用在包装机中，电子凸轮通常用于控制递送系统、分选装置、封口装置、旋盖机械臂等。

具体来说，电子凸轮可以帮助包装机实现以下功能：1. 平滑稳定的起停和变速控制传统的包装机在工作时常常会出现起停不稳、速度波动等问题，而电子凸轮则可以通过控制机器的运动轨迹和行走速度来实现平滑稳定的起停和变速控制，从而保证包装速度的稳定性和生产效率的提高。

2. 灵活调整装置的参数包装机要适应不同的包装需求，可能需要对装置的参数进行调整。

传统的机械装置可能在调整参数时需要拆卸和更换某些部件，而电子凸轮可以通过修改程序来实现参数调整，从而实现更加灵活的功能。

3. 自动分选和分类包装机在工作时可以根据电子凸轮的编程控制来完成自动分选和分类的功能。

例如，可以按照产品类型、大小、重量等特征自动分配到不同的递送线上，从而实现人工分选的无人化操作，提高包装质量和生产效率。

4. 精准定位和封口在包装机中，电子凸轮可以通过控制机器的运动轨迹和行走速度，精准地实现定位和封口功能。

例如，在装瓶机中，可以通过调整电子凸轮的参数，实现对瓶子的定位、传送和填充等功能。

总结电子凸轮技术的出现，使得包装机在功能和性能方面有了大幅度的提升。

详述电子凸轮以及Parker伺服控制器的电子凸轮应用V1.0Parker技术支持—赵亮电子凸轮属于多轴同步运动（Multi-, Synchronized Motion），这种运动是基于主轴（Master or Leading axis）和一个或者多个从轴（Slave or following axis）系统。

这时的主轴可以是虚拟轴。

电子凸轮是在机械凸轮的基础上发展起来的，传统机械凸轮是通过凸轮实现非线性的加工轨迹，而电子凸轮直接将轨迹点输入到驱动器内，通过设定的解算方式进行伺服控制，达到和机械凸轮相同的加工目的。

电子凸轮相对机械凸轮的优势在于：z方便根据需求更改加工轨迹，而不需要繁琐的更改机械凸轮。

z加工机械凸轮的成本较高、难度较大。

z机械凸轮会磨损、通常是机床噪音的最大来源。

一电子凸轮的实现方式电子凸轮的实现方式分为三部分，分别是：1、设定主轴和从轴；2、设定电子凸轮曲线；3、实现电子凸轮运动。

电子凸轮曲线可以采用多种描述方式，常见的采用两维表格分别描述主轴和从轴的值；也可以采用数学公式来描述。

很多厂家提供了具体的软件工具来方便生成电子凸轮曲线，在第二章会详细描述电子凸轮曲线的方式。

在PLCopen Motion Control规定的文件中，主要用了四个功能块来实现电子凸轮应用。

他们分别是MC_CamTableSelect、MC_CamIn、MC_CamOut以及MC_Phasing。

1、MC_CamTableSelectMC_CamTableSelect功能块设定了电子凸轮应用中的主轴和从轴；设定了电子凸轮曲线（保存在MC_CAM_REF数据表内）。

此外，可以选择周期性运行或是单次运行、主轴以及从轴的位置是相对型还是绝对型。

2、MC_CamInMC_CamIn功能块用于进行电子凸轮主轴和从轴的耦合。

当Execute为True时，主轴和从轴按照设定的电子凸轮曲线以及设定的运行参数进行耦合。

这些运行参数包含主轴和从轴的比例：主轴和从轴可以根据此设定来决定两者的位置比例。
