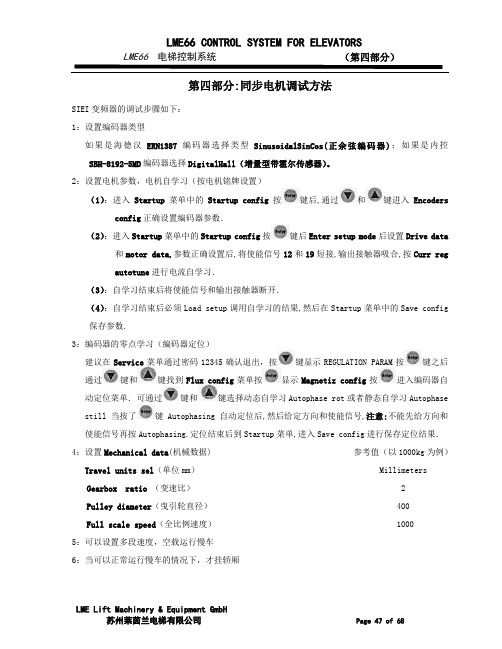

第四部分:同步电机调试方法SIEI变频器的调试步骤如下:1:设置编码器类型如果是海德汉ERN1387编码器选择类型SinusoidalSinCos(正余弦编码器);如果是内控SBH-8192-5MD编码器选择DigitalHall(增量型带霍尔传感器)。
2:设置电机参数,电机自学习(按电机铭牌设置)(1):进入Startup菜单中的Startup config按键后,通过和键进入Encoders config正确设置编码器参数.(2):进入Startup菜单中的Startup config按键后Enter setup mode后设置Drive data 和motor data,参数正确设置后,将使能信号12和19短接,输出接触器吸合,按Curr regautotune进行电流自学习.(3):自学习结束后将使能信号和输出接触器断开.(4):自学习结束后必须Load setup调用自学习的结果,然后在Startup菜单中的Save config 保存参数.3:编码器的零点学习(编码器定位)建议在Service菜单通过密码12345确认退出,按键显示REGULATION PARAM按键之后通过键和键找到Flux config菜单按显示Magnetiz config按进入编码器自动定位菜单.可通过键和键选择动态自学习Autophase rot或者静态自学习Autophase still当按了键 Autophasing自动定位后,然后给定方向和使能信号,注意:不能先给方向和使能信号再按Autophasing.定位结束后到Startup菜单,进入Save config进行保存定位结果.4:设置Mechanical data(机械数据) 参考值(以1000kg为例)Travel units sel(单位mm) Millimeters Gearbox ratio (变速比) 2Pulley diameter(曳引轮直径) 400Full scale speed(全比例速度) 10005:可以设置多段速度,空载运行慢车6:当可以正常运行慢车的情况下,才挂轿厢7:设置Weights(重量参数)参考值(1000kg)Car weight (轿箱重量) 1000Counter weight(对重重量) 1450Load weight(载重量) 1000Rope weight (钢丝绳重量) 100Motor inertia (电机惯量) 2.4Gearbox inertia (变速箱惯量) 08:设置制动电阻参数BU protection(制动电阻保护)BU resistance(照实际阻值设)BU res cont pwr(照实际功率设)9:在Regulation param菜单中将P、I的基准值设置最大Spd regulator base values(速度环调整基准值)SpdP base value:(无齿需调整到最大) 8-10SpdI base value:(无齿需调整到最大) 1000-1300 *按SHIFT键,再按HELP键,就可出现该数据的设定范围,否则启动会溜车。
目录1前言 (1)2安全使用注意事项 (2)3键盘面板操作 (3)4快速调试 (4)4.1使用机械限位开关 (4)4.2 使用绝对值编码器 (5)4.3 使用增量式编码器 (6)5功能参数说明 (7)5.1 基础功能 (7)5.2 速度调节 (8)5.3 编码器模式 (9)5.4 运行时间及保护 (10)5.5 V/F曲线、开关量输出 (11)5.6 通讯 (12)5.7 通用型变频器模式 (12)6故障信息及排除 (13)7电气接线图 (15)1 前言感谢您选用多功能、高性能的研和C102双核(双CPU)快速门控制系统。
本产品性能稳定、控制参数界面友好、功能强大、方便调试和维护。
可配套控制PVC快速卷帘门、堆积门、硬质快卷门等工业门类。
产品特点:1、可选择机械限位开关、绝对值编码器、增量式编码器控制模式。
2、内置卷帘门控制的核心芯片;双CPU。
3、体积更小,功能更强;380V/2.2KW-220V/1.5KW统一安装尺寸。
4、具备双门互锁且自动开门、风帘机控制、门上升到位、门下降到位、手动不联锁/自动联锁功能。
5、具备编码器控制模式下全开/半开功能、拉绳开关功能。
6、可直接显示编码器位置数据。
7、恢复出厂值、密码保护、电机双重保护功能。
8、设定及故障均有提示或报警代码,方便调试及维护。
9、全部输入信号均可参数实时监控。
10、变频器、PLC合二为一,高度集成。
2 安全使用注意事项1、实施配线前,请务必关闭电源。
2、切断交流电源后,指示灯未熄灭前,表示变频器内部仍有高压,十分危险,请勿触摸内部电路及零部件。
3、运转时,请勿检查电路板上零部件及信号。
4、请勿自行拆装更改变频器内部连接线、线路及零部件。
5、所选用电源电压必须与变频器输入电压规格相同。
6、请确认将电机及变频器正确接地,以确保安全。
7、请确保主回路端子配线正确,电源输入、电机输出接线正确,否则,将造成变频器的损坏报废。
8、送电前请盖好电箱门,以防触电,造成人身伤害。
NC L NC N W NC V U NC2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21图1-3 A1型变频器基本接线示意图NC L NC N W NC V U NC1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22图1-6 A2型变频器基本接线示意图二、注意事项1、适配编码器A1型变频器可选用三种编码器输入信号——推挽、开路集电极、差分编码器。
A2型变频器可选用两种编码器输入信号——推挽和开路集电极编码器。
A1和A2型门机变频器都必须选用24V电源、小于1024脉冲数的编码器。
2、适配电机类型电梯门机专用变频器适用于三相220V交流电机,110V和380V的电机通过转换也可以使用:(1)380V ‘Y’形接线的电机要换成‘▲’形接线(2)110V的电机有部分可以用:换算关系:50Hz×110V / 电机名牌的额定频率≈UeUe在220V左右的电机也可以用。
3、编码器和U、V、W接线确认编码器A、B相不要接反,监视参数U9:开门过程U9增大,关门过程U9减小。
电机的三相U、V、W相序不要接错,开门指令时,电机进行开门运行,反之关门运行。
4、开、关门力矩调整矢量控制(F03=0)时,调整F51可以调节输出力矩;矢量控制时门机变频器可以根据门的重量自动进行相应的力矩输出。
V/F控制(F03=1/2/3)时,调整F34可以调节输出力矩,调节F64~F71可以降低电机的抖动。
5、开、关门保持力矩调整调整F30、F31可以调节开、关门力矩保持时的力矩大小。
调整F33可以调节开、关门力矩保持时的速度大小。
6、获取门宽数据的方法(1) 通过自学习得到门宽数据;(2) 门机断电,把门推到关门到位位置后,门机上电,慢慢把门拉到开门到位位置,参数U9里面的数据就是门宽数据;(3) 变频器在选用编码器时,将电梯门从关门到位状态运行至开门到位状态,观察编码器大约转了几圈,相应的计算:门的总脉冲数= 编码器转动的圈数×4 ×编码器脉冲数7、端子控制设置(只适用于A2门机)F03=3端子控制时,必须先设定限位端子的常开、常闭状态;端子控制时要注意设置F40和F41。
调试手册永磁同步门机变频器5・2参数组的概要永磁同步门机变频器调试手册第六章、保养i 检查 ............................................................................................. 48 6-1保养i 检查 ......................................................... 48第七章、规格 ........................................................................................................ 50 7-1IMS-DS2OP2C1-B 驱 动器规格 . (50)第一章、使用 ............... 机驱动系统的介绍 ................. 线 .............................................. 线 ..............................................5 2-3控制回路端子的说明查 ...........................................11J 伺服门1第二章、接............................. 4 2-1相互接3-3运行调试出 .................... 法 ........................4-3参数一览表能 .........................…4 2-2端子台的构成 ............................................. ........................................... 6 2-4接线检 ...9第三章、伺服门机运行逻 ...................... 10 3-1运行原..10 3-2运行逻辑 .................................................... ........................ 14第四章、参数说明及报警检 ................. 18 4-1参阅方..18 4-2参数组别 .................................................... ............................ 20 4-4报警显示功111934 36调试手册永磁同步门机变频器1第一章、使用本章节说明伺服门机驱动系统到货时以及安装时的确认事项。
永磁同步门机控制器使用说明书型号:BG201版本:2014.A目录目录 (1)1 安全事项 (2)2 产品信息 (2)2.1适用范围 (2)2.2技术规格 (3)3 系统调试 (4)3.1端子定义 (4)3.2系统接线 (5)3.3 面板调试介绍 (6)3.3.1 外形图 (6)3.3.2 显示功能 (7)3.3.3 按键功能 (8)3.3.4 操作示例 (9)3.4调试步骤 (10)4 功能参数 (12)4.1功能参数分组 (12)4.2功能参数明细表 (12)4.3功能参数说明 (17)5 故障.对策 (27)6 维护.保养 (29)6.1保养与维护 (29)6.2产品存贮 (29)1 安全事项● 搬运时应该轻拿轻放,否则有损害设备的危险!● 防止螺钉、垫片等金属类物体掉入控制器内,否则,有损坏或发生火灾的危险。
电缆端头如有裸露金属,必须用绝缘胶带包好,否则,可能无法正常使用或发生危险! ● 必须正确规范接地,否则,可能工作不正常或有触电危险! ● 上电后,不要触摸控制器的任何输入输出端子,否则,有触电危险! ● 运行中,非专业技术人员请勿检测信号,否则可能引起伤害或设备损坏!● 所有插拔件必须在断电后插拔!请勿带电对设备进行维修及保养,否则有触电危险! 在报废控制器时,请注意: ● 主回路的电解电容和印制板上电解电容在焚烧时可能发生爆炸。
● 器件焚烧时会产生有毒气体。
●请作为工业垃圾进行处理。
2 产品信息2.1 适用范围1.BG201适配BST 永磁同步电动机、BST 编码器BQ201以及BST 系列永磁同步门机。
2.如果输入电源电压不在单相交流180V ~ 264V 范围之内,则容易造成控制器损坏。
因此,请使用调压装置对输入电源进行处理。
使用场所 不受阳光直射、无尘埃、腐蚀性气体、可燃性气体、油雾等。
海拔高度低于1000米(高于1000米需降额使用)。
在海拔超过1000米的地区,由于空气稀薄造成控制器散热效果变差,请降额使用。
调试手册永磁同步门机变频器目录第一章、使用 ......................................................................................1 1-1伺服门机驱动系统的介绍 ....................................... 1第二章、接线 .............................................................................................4 2-1相互接线 .................................................... 4 2-2端子台的构成 .................................................5 2-3控制回路端子的说明 ...........................................6 2-4接线检查 .................................................... 9第三章、伺服门机运行逻辑 ....................................................................10 3-1运行原理 ................................................... 10 3-2运行逻辑 (11)3-3运行调试 ................................................... 14第四章、参数说明及报警检出 ................................................................18 4-1参阅方法 ................................................... 18 4-2参数组别 (19)4-3参数一览表 .................................................. 20 4-4报警显示功能 ................................................ 27第五章、数字式操作器和参数组的概要 .................................................34 5-1数字式操作器 (34)5-2参数组的概要 (36)1永磁同步门机变频器调试手册第六章、保养 ¡检查 ...............................................................................48 6-1保养 ¡检查 .................................................. 48第七章、规格 ...........................................................................................50 7-1IMS-DS2OP2C1-B 驱动器规格 .. (50)2调试手册永磁同步门机变频器 1第一章、使用本章节说明伺服门机驱动系统到货时以及安装时的确认事项。
1-1伺服门机驱动系统的介绍◆ IMS-DS2OP2C 的机种IMS-DDM 系列驱动器电源等级为单相 200V 级。
容量为 240VA 。
表 1.1 IMS-DS2OP2C1-B 的机种型号 IMS-DS2OP2C -□20P2 驱动器容量代码20P2 最大适用电机功率 (W180 最大输出功率 (VA200 额定输出电流 (A0.7 断路器的选择 (A 5 接触器的选择 (A 5 (A 3滤波器的选择(mH 7.3注:详细性能参数请参照第七章『规格』。
■ 外型尺寸安装尺寸以下所示为驱动器的外形尺寸图图 1.4 驱动器外型尺寸图永磁同步门机变频器调试手册■安装场所的确认和管理在如下条件的场所安装驱动器,并维持最适当的使用条件。
◆安装场所请安装在满足以下条件的场所:环境温度:-10~50℃环境湿度:90%RH(不结露¡请勿安装在金属粉末、油、水等容易进入驱动器内部的场所。
¡请勿安装在有木材等易燃物的场所。
¡请勿安装在阳光直射的场所。
◆作业时防止异物落入安装作业时, 请在驱动器上面盖上防尘罩, 注意切勿使钻孔铁屑等残余金属落入驱动器内部。
安装作业结束时,请拆下驱动器上盖的防尘罩, 提高通气性和驱动器的散热性。
■ 安装空间为不降低驱动器的冷却效果,请务必按下图所示确保一定的空间。
2调试手册永磁同步门机变频器3以上图 1.5 变频器的安装方向和空间请确保主回路接线的空间重要永磁同步门机变频器调试手册4第二章、接线本章节说明主回路端子与控制回路端子的连接。
注:请根据第五章『伺服门机运行原理』调整『伺服门机专用参数』 (参照第四章『参数说明及报警检出』 ,按照第二章『接线』接线运行。
2-1相互接线请按照下图进行接线。
调试手册永磁同步门机变频器5图 2.2 相互接线2-2端子台的构成下图所示为驱动器的端子排列。
图 2.3 端子台构成永磁同步门机变频器调试手册6图 2.4 输入开关信号接法2-3控制回路端子的说明控制回路端子的功能调试手册永磁同步门机变频器7控制回路端子的标志及功能,如下表所示,请对应用途选用适当的端子。
表 2.1 控制回路端子的一览表种类端子号端子信号信号名端子功能说明信号电平5N AC 交流输入 N 6 E 接大地端 AC 220输入7LAC 交流输入 L 交流电源输入AC 220V, +10%~-20% 50Hz/60Hz14 OV +24V电源对于的GND 0V 13COM 输入公共端12 OPEN 开门信号 11 CLOSE 关门信号 10 RE-OPEN 重开门 9 SLOW-CLOSE 慢关门端子优先级别由高到低排列为:1、慢关门信号 2、开门信号 3、关门信号输入端子信号8 +24V +24V电源 +24V,80mA 24V~110V,AC/DC,15mA 光电耦合器绝缘17 MC 继电器输出公共端 M1 M2 M3 M4 M5 M6公共端 18M1 开门到位 (N0 19 M2 开门到位 (NC 开门到位时 M1-MC 闭合 , M2-MC断开 20 M3 关门到位 (NO 21 M4 关门到位 (NC 关门到位时 M3-MC 闭合 , M4-MC断开 22 M5 堵转信号 (N0 23 M6 堵转信号 (NC 堵转输出时 M5-MC 闭合 , M6-MC断开24M7输出端子信号25M8 安全触板短接干接点,接点容量 AC250V DC30V , 1A 以下 27 U 电机 U 相电源输出28V电机 V 相电机 U 、 V 、 W 电源接入三相 220V 交流输出永磁同步门机变频器调试手册种类端子号端子信号信号名端子功能说明信号电平 29 W 电机 W 相30 E 接大地端表 2.2 SW开关功能一览表开关 SW 选择端子定义1 改变开关门方向2 OFF:正常模式 ON:自学习模式3 OFF:电机自学习 ON:门宽自学习4 OFF: 非主动模式 ON:主动模式◆主回路的连接方法这里总结主回路输入侧、输出侧的接线和地线的接线。
⏹主回路输入侧的接线在主回路输入侧,请注意以下事项。
设置接线用断路器在电源输入端子(AC1、 AC2和电源之间,请务必插入连接对应驱动器的接线用断路器(MCCB 。
¡MCCB 的容量请选为驱动器额定电流的 1.5~2倍的容量。
¡MCCB 的时间特性请充分考虑驱动器的过载保护(额定输出电流的 150%1分钟的时间特性。
设置漏电断路器由于驱动器的输出是高频脉冲波,因此有高频漏电流产生。
请在驱动器的进线侧选用驱动器专用漏电断路器。
可以除去高频漏电流, 并只检出对人体有危险的高频带漏电流。
¡驱动器专用漏电断路器,请选用相当 1台驱动器的动作电流 30mA 以上的漏电断路器。
8调试手册永磁同步门机变频器端子台的连接输入电源各相与端子台 AC1、 AC2端子可任意连接。
⏹主回路输出侧的接线主回路输出侧接线时,请注意以下事项。
连接驱动器和电机请对应连接输出端子 U 、 V 、 W 与电机引出线 U 、 V 、 W 。
严禁将电源线连接到输出端子请不要将电源线连接到输出端子 U 、 V 、 W 上。
在输出端子加上电压将会损坏驱动器内部元器件。
严禁将输出端子接地、短接请勿直接触摸输出端子; 请勿使输出线接触驱动器外壳。
这样将有触电和短路的危险。
请勿将输出线短接。
2-4接线检查◆检查项目接线结束后,请务必检查相互的接线。
此时不必用工具检测控制回路接线。
以下所示为接线的检查项目。
¡接线是否有误?¡线缆的线屑、螺钉是否落在驱动器内?¡螺钉是否松动?¡端子部分的剥头裸线是否与其它的端子接触9永磁同步门机变频器调试手册10第三章、伺服门机运行逻辑本章节记载了伺服门机运行原理及其运行逻辑。
注:请根据第三章『伺服门机运行原理』调整『伺服门机专用参数』 (参照第四章『参数说明及报警检出』 ,按照第二章『接线』接线运行。
3-1运行原理伺服门机运行原理。
1、定义说明调试手册永磁同步门机变频器 11(1终端 :开门到位区内为开门终端区,在开门终端区内输出开门到位信号。
关门到位区内为关门终端区,在关门终端区内输出关门到位信号。
(2关门爬行距离和收放门刀距离收放门刀距离为同步门刀系统关门到机械限位后放门刀动作皮带的位移。
爬行距离为异步门刀系统为了防厅门和轿门关门机械限位不在相同地方撞门而设置, 即在厅门到达机械限位前开始以蠕动速度运行, 直至轿门到达机械限位, 开门时则先以蠕动速度运行, 直至厅门离开关门机械限位再加速开门。
3-2运行逻辑伺服门机运行逻辑。
1、初始校正驱动器每次停电后上电均需要位置初始校正。
未校正时驱动器也可以按照开关门信号运转,但速度限于校正速度,走到堵转位置完成校正过程。
位置初始校正可以在没有外部开关门信号的情况下自动完成, 将主动校正使能(P1.09设置为 1,则上电后在外部开关门信号的情况下自动关门校正。
在主动校正有效的情况下, 外部开门信号优先于主动校正。
试运行模式下主动校正无效。
(1主动校正(P1.09=1图 3.3 没有外部信号校正永磁同步门机变频器调试手册12图 3.4 有外部信号校正外部信号为关门信号逻辑类同图 3.3 没有外部信号校正注:堵转时校正计算开关门到位位置。
