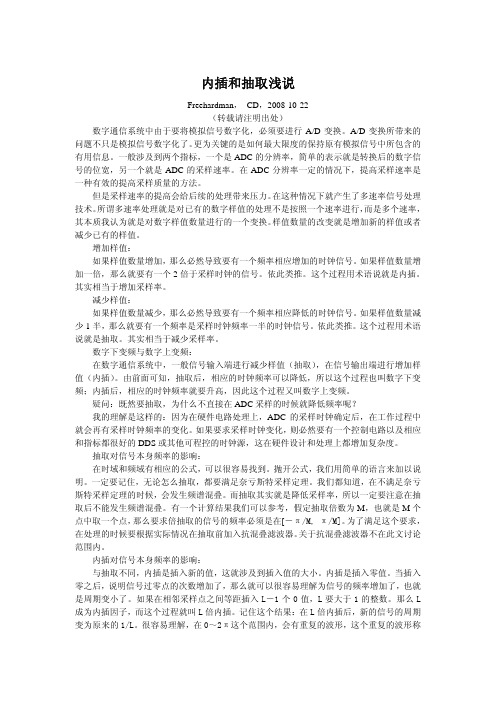

内插和抽取浅说Freehardman， CD，2008-10-22（转载请注明出处）数字通信系统中由于要将模拟信号数字化，必须要进行A/D变换。
A/D变换所带来的问题不只是模拟信号数字化了。
更为关键的是如何最大限度的保持原有模拟信号中所包含的有用信息。
一般涉及到两个指标，一个是ADC的分辨率，简单的表示就是转换后的数字信号的位宽，另一个就是ADC的采样速率。
在ADC分辨率一定的情况下，提高采样速率是一种有效的提高采样质量的方法。
但是采样速率的提高会给后续的处理带来压力。
在这种情况下就产生了多速率信号处理技术。
所谓多速率处理就是对已有的数字样值的处理不是按照一个速率进行，而是多个速率，其本质我认为就是对数字样值数量进行的一个变换。
样值数量的改变就是增加新的样值或者减少已有的样值。
增加样值：如果样值数量增加，那么必然导致要有一个频率相应增加的时钟信号。
如果样值数量增加一倍，那么就要有一个2倍于采样时钟的信号。
依此类推。
这个过程用术语说就是内插。
其实相当于增加采样率。
减少样值：如果样值数量减少，那么必然导致要有一个频率相应降低的时钟信号。
如果样值数量减少1半，那么就要有一个频率是采样时钟频率一半的时钟信号。
依此类推。
这个过程用术语说就是抽取。
其实相当于减少采样率。
数字下变频与数字上变频：在数字通信系统中，一般信号输入端进行减少样值（抽取），在信号输出端进行增加样值（内插）。
由前面可知，抽取后，相应的时钟频率可以降低，所以这个过程也叫数字下变频；内插后，相应的时钟频率就要升高，因此这个过程又叫数字上变频。
疑问：既然要抽取，为什么不直接在ADC采样的时候就降低频率呢？我的理解是这样的：因为在硬件电路处理上，ADC的采样时钟确定后，在工作过程中就会再有采样时钟频率的变化。
如果要求采样时钟变化，则必然要有一个控制电路以及相应和指标都很好的DDS或其他可程控的时钟源，这在硬件设计和处理上都增加复杂度。
抽取对信号本身频率的影响：在时域和频域有相应的公式，可以很容易找到。
多速率信号处理及抽取和内插一：多速率信号处理1、在信号处理系统中有时需要不同的抽样率，这样做的目的有时是为了适应不同系统之间的级联，以利于信号的处理、编码、传输和存储，有时则是为了节省计算工作量。
数据速率的转换两种途径：1）数字信号数模转换模拟信号模数转换另一抽样率抽样2）数字信号处理数字信号处理基本方法抽样率转换目的：改变原有数字信号的频率方法：抽取和内插，低通滤波。
低通滤波：抽取和内插的前提条件是信号频带内没有频谱混叠，实现这一点需要用到低通滤波。
2、多速率滤波器-->具有线性相位的FIR滤波器。
常用的多速率滤波器：多速率FIR滤波器，积分梳状滤波器（CIC）和半带滤波器(HB);3、常用多速率信号处理结构第一级：CIC滤波器。
用于实现抽取和低通滤波第二级：fir实现的半带滤波器优点：工作在较低频率下，且滤波器参数得到优化，更容易以较低阶数实现，达到节省资源，降低功耗的目的。
二：抽取概念：使抽样率降低的转换。
1、整数倍抽取当信号的抽取数据量太大时，为了减少数据量以便于处理和计算，我们把抽样数据每隔（D-1）个取一个，这里D是一个整数。
这样的抽取称为整数抽取，D称为抽取因子。
2、抽取后结果：信号的频谱：信号的频谱周期降低1/D;信号的时域：信号的时域每D个少了（D-1）信号。
3、抗混叠滤波：在抽取前，对信号进行低通滤波，把信号的频带限制在抽样后频率的一半以下，这样，整数倍抽取的的问题就变成了一个低通滤波的问题。
信号时域图信号频域图程序运行后所得到的滤波前后信号的时域图，滤波器的频率响应图如上图。
从图中可以看出，经半带滤波器滤波后的信号，与原信号相比，波形没有改变，但抽样速率降低了一半；半带滤波器通阻带容限相同，具有严格线性相位。
三：内插概念：使抽样率升高的转换。
1、整数倍内插：在已知的相邻抽样点之间等间隔插入（I-1）个零值点。
然后进行低通滤波，即可求得I倍内插的结果。
2、内插后结果：信号的时域：已知抽样序列的两相邻抽样点之间等间隔多了I-1个值信号的频谱：信号的频谱周期增加了I倍。
多速率信号处理及抽取和内插一：多速率信号处理1、在信号处理系统中有时需要不同的抽样率，这样做的目的有时是为了适应不同系统之间的级联，以利于信号的处理、编码、传输和存储，有时则是为了节省计算工作量。
数据速率的转换两种途径：1）数字信号→数模转换→模拟信号→模数转换→另一抽样率抽样2）数字信号处理→数字信号处理基本方法→抽样率转换目的：改变原有数字信号的频率方法：抽取和内插，低通滤波。
低通滤波：抽取和内插的前提条件是信号频带内没有频谱混叠，实现这一点需要用到低通滤波。
2、多速率滤波器-->具有线性相位的FIR滤波器。
常用的多速率滤波器：多速率FIR滤波器，积分梳状滤波器（CIC）和半带滤波器(HB);3、常用多速率信号处理结构第一级：CIC滤波器。
用于实现抽取和低通滤波第二级：fir实现的半带滤波器优点：工作在较低频率下，且滤波器参数得到优化，更容易以较低阶数实现，达到节省资源，降低功耗的目的。
二：抽取概念：使抽样率降低的转换。
1、整数倍抽取当信号的抽取数据量太大时，为了减少数据量以便于处理和计算，我们把抽样数据每隔（D-1）个取一个，这里D是一个整数。
这样的抽取称为整数抽取，D称为抽取因子。
2、抽取后结果：信号的频谱：信号的频谱周期降低1/D;信号的时域：信号的时域每D个少了（D-1）信号。
3、抗混叠滤波：在抽取前，对信号进行低通滤波，把信号的频带限制在抽样后频率的一半以下，这样，整数倍抽取的的问题就变成了一个低通滤波的问题。
信号时域图信号频域图程序运行后所得到的滤波前后信号的时域图，滤波器的频率响应图如上图。
从图中可以看出，经半带滤波器滤波后的信号，与原信号相比，波形没有改变，但抽样速率降低了一半；半带滤波器通阻带容限相同，具有严格线性相位。
三：内插概念：使抽样率升高的转换。
1、整数倍内插：在已知的相邻抽样点之间等间隔插入（I-1）个零值点。
然后进行低通滤波，即可求得I倍内插的结果。
2、内插后结果：信号的时域：已知抽样序列的两相邻抽样点之间等间隔多了I-1个值信号的频谱：信号的频谱周期增加了I倍。

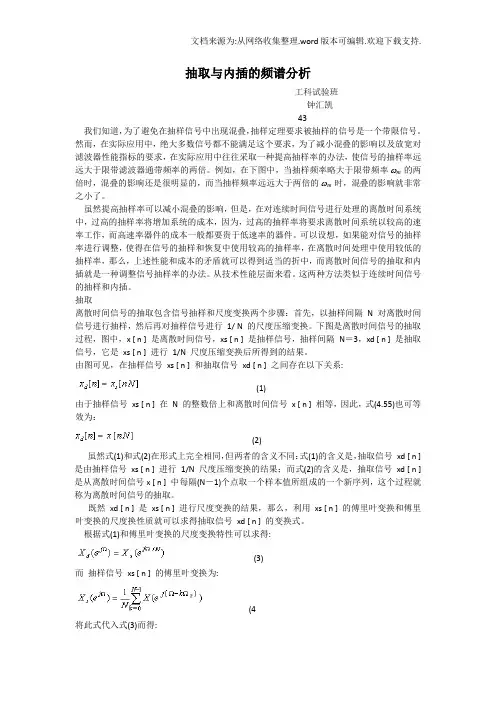

抽取与内插的频谱分析工科试验班钟汇凯43我们知道，为了避免在抽样信号中出现混叠，抽样定理要求被抽样的信号是一个带限信号。
然而，在实际应用中，绝大多数信号都不能满足这个要求，为了减小混叠的影响以及放宽对滤波器性能指标的要求，在实际应用中往往采取一种提高抽样率的办法，使信号的抽样率远远大于限带滤波器通带频率的两倍。
例如，在下图中，当抽样频率略大于限带频率 ωm 的两倍时，混叠的影响还是很明显的，而当抽样频率远远大于两倍的 ωm 时，混叠的影响就非常之小了。
虽然提高抽样率可以减小混叠的影响，但是，在对连续时间信号进行处理的离散时间系统中，过高的抽样率将增加系统的成本，因为，过高的抽样率将要求离散时间系统以较高的速率工作，而高速率器件的成本一般都要贵于低速率的器件。
可以设想，如果能对信号的抽样率进行调整，使得在信号的抽样和恢复中使用较高的抽样率，在离散时间处理中使用较低的抽样率，那么，上述性能和成本的矛盾就可以得到适当的折中，而离散时间信号的抽取和内插就是一种调整信号抽样率的办法。
从技术性能层面来看。
这两种方法类似于连续时间信号的抽样和内插。
抽取离散时间信号的抽取包含信号抽样和尺度变换两个步骤：首先，以抽样间隔N 对离散时间信号进行抽样，然后再对抽样信号进行1/ N 的尺度压缩变换。
下图是离散时间信号的抽取过程，图中，x [ n ] 是离散时间信号，xs [ n ] 是抽样信号，抽样间隔N＝3，xd [ n ] 是抽取信号，它是xs [ n ] 进行1/N 尺度压缩变换后所得到的结果。
由图可见，在抽样信号xs [ n ] 和抽取信号xd [ n ] 之间存在以下关系:(1)由于抽样信号xs [ n ] 在N 的整数倍上和离散时间信号x [ n ] 相等，因此，式(4.55)也可等效为：(2)虽然式(1)和式(2)在形式上完全相同，但两者的含义不同：式(1)的含义是，抽取信号xd [ n ] 是由抽样信号xs [ n ] 进行1/N 尺度压缩变换的结果；而式(2)的含义是，抽取信号xd [ n ] 是从离散时间信号x [ n ] 中每隔(N－1)个点取一个样本值所组成的一个新序列，这个过程就称为离散时间信号的抽取。
