插值滤波器设计

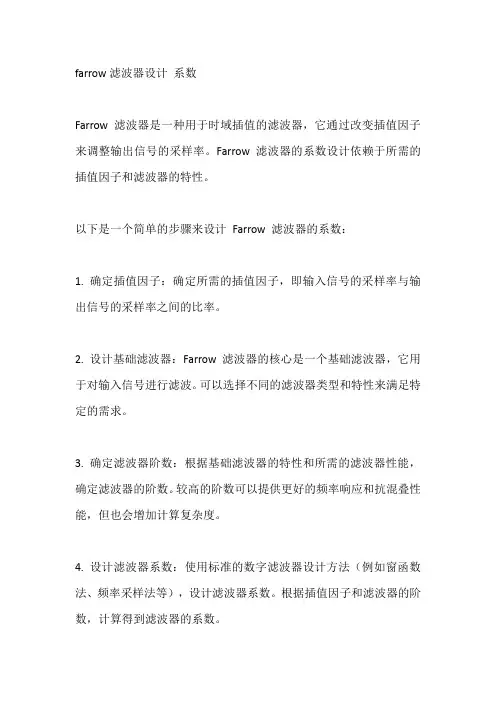

farrow滤波器设计系数
Farrow 滤波器是一种用于时域插值的滤波器，它通过改变插值因子来调整输出信号的采样率。

Farrow 滤波器的系数设计依赖于所需的插值因子和滤波器的特性。

以下是一个简单的步骤来设计Farrow 滤波器的系数：
1. 确定插值因子：确定所需的插值因子，即输入信号的采样率与输出信号的采样率之间的比率。

2. 设计基础滤波器：Farrow 滤波器的核心是一个基础滤波器，它用于对输入信号进行滤波。

可以选择不同的滤波器类型和特性来满足特定的需求。

3. 确定滤波器阶数：根据基础滤波器的特性和所需的滤波器性能，确定滤波器的阶数。

较高的阶数可以提供更好的频率响应和抗混叠性能，但也会增加计算复杂度。

4. 设计滤波器系数：使用标准的数字滤波器设计方法（例如窗函数法、频率采样法等），设计滤波器系数。

根据插值因子和滤波器的阶数，计算得到滤波器的系数。

需要注意的是，Farrow 滤波器的设计是一个复杂的过程，涉及到信号处理和滤波器设计的知识。

因此，具体的设计方法和系数计算公式可能会因应用场景和需求而有所不同。

如果你需要具体的设计方法或系数计算公式，建议参考相关的文献或专业的滤波器设计工具。

插值fir滤波器工作原理
插值FIR滤波器是一种数字滤波器，它通过插入零值来增加输入信号的采样率，并且以此增加输出信号的频率分辨率。

它的工作原理如下：
1. 零值插入：首先，插值FIR滤波器会将输入信号的每个采样值之间插入多个零值，以增加采样率。

这样可以在频域中扩展输入信号，使其能够更好地与滤波器的频域响应匹配。

2. 频域响应设计：根据所需的滤波特性，设计一个合适的频域响应，例如低通、带通、高通或带阻滤波器等。

这通常通过选择合适的滤波器系数来实现。

3. 卷积运算：将插值后的输入信号序列与滤波器的系数序列进行卷积运算，得到输出信号序列。

4. 采样返回：最后，将输出信号进行抽取，以还原到原始的采样率，得到插值FIR滤波器的输出信号。

总的来说，插值FIR滤波器通过零值插入、频域响应设计、卷积运算和采样返回等步骤，实现对输入信号的插值和滤波处理。

它可以用于信号重构、频率转换、滤波等应用。

1432012年第09期，第45卷 通 信 技 术 Vol.45，No.09,2012总第249期 Communications Technology No.249,Totally高速CIC 插值滤波器的位宽分析与优化﹡聂 阳， 戈 华， 赵鹏宇(集宁师范学院 物理系，内蒙古 集宁 012000 )【摘 要】分析了级联积分-梳状（CIC，Cascaded Integrator Comb）插值滤波器的位宽增长原因,重点研究了CIC 插值滤波器非等值位宽的数据通路设计。

在此基础上利用Matlab 和Xilinx System Generator 开发工具搭建了电路的系统模型，最后通过现场可编程门阵列（FPGA，Field Programmable Gate Array)完成电路的寄存器传输级（RTL，Register Transfer Level）验证，仿真结果表明电路设计具有很高的有效性和可行性。

【关键词】CIC 插值滤波器；位宽；FPGA 【中图分类号】TN911.7 【文献标识码】A 【文章编号】1002-0802(2012)09-0143-03Analysis and Optimization of High-Speed CIC Interpolation Filter WidthNIE Yang， GE Hua， ZHAO Peng-yu(Dept of Physics, Jining Teachers College, Jining Inner Mongolia 012000, China )【Abstract】This paper analyzes the increase of CIC (Cascaded Integrator Comb) interpolation filter width, and focuses on the data path design of non equivalent width. Based on this and with Matlab and Xilinx System Generator development tools, the system model of the circuit is built up, and finally through FPGA (Field Programmable Gate Array) RTL (Register Transfer Level), the verification of the circuit is completed. And simulation indicates the effectiveness and feasibility of circuit design.【Key words】CIC interpolation filter; width; FPGA0 引言随着现代无线通信中数据传输率的增加，在一个信号处理系统中常常需要不同的采样率处理信号以及不同采样率的信号之间相互转换。

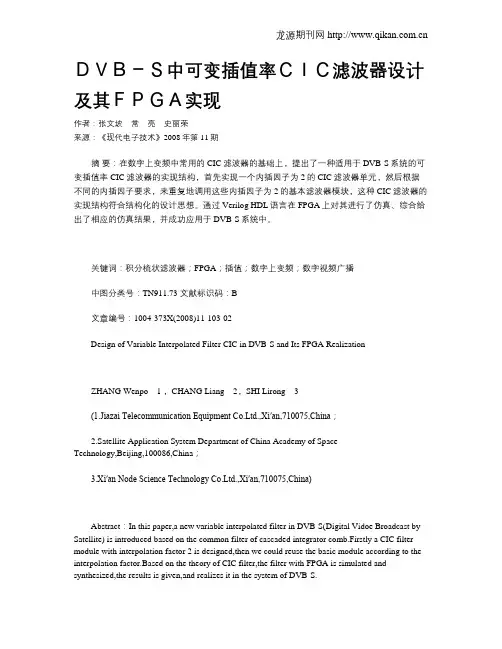

ＤＶＢ－Ｓ中可变插值率ＣＩＣ滤波器设计及其ＦＰＧＡ实现作者：张文坡常亮史丽荣来源：《现代电子技术》2008年第11期摘要：在数字上变频中常用的CIC滤波器的基础上，提出了一种适用于DVB-S系统的可变插值率CIC滤波器的实现结构，首先实现一个内插因子为2的CIC滤波器单元，然后根据不同的内插因子要求，来重复地调用这些内插因子为2的基本滤波器模块，这种CIC滤波器的实现结构符合结构化的设计思想。

通过Verilog HDL语言在FPGA上对其进行了仿真、综合给出了相应的仿真结果，并成功应用于DVB-S系统中。

关键词：积分梳状滤波器；FPGA；插值；数字上变频；数字视频广播中图分类号：TN911.73 文献标识码：B文章编号：1004-373X(2008)11-103-Design of Variable Interpolated Filter CIC in DVB-S and Its FPGA RealizationZHANG We，，(1.Jiazai Telecommunication Equipment Co.Ltd.,Xi′an,710075,China；2.Satellite Application System Department of China Academy of SpaceTechnology,Beijing,100086,China；3.Xi′an Node Science Technology Co.Ltd.,Xi′an,710075,China)Abstract：In this paper,a new variable interpolated filter in DVB-S(Digital Vidoe Broadcast by Satellite) is introduced based on the common filter of cascaded integrator comb.Firstly a CIC filter module with interpolation factor 2 is designed,then we could reuse the basic module according to the interpolation factor.Based on the theory of CIC filter,the filter with FPGA is simulated and synthesized,the results is given,and realizes it in the system of DVB-S.Keywords：CIC;FPGA;interpolation;digital up converter;DVBCIC(Cascaded Integrator Comb)滤波器是现代数字上变频的核心技术，具有简单而高效的结构。

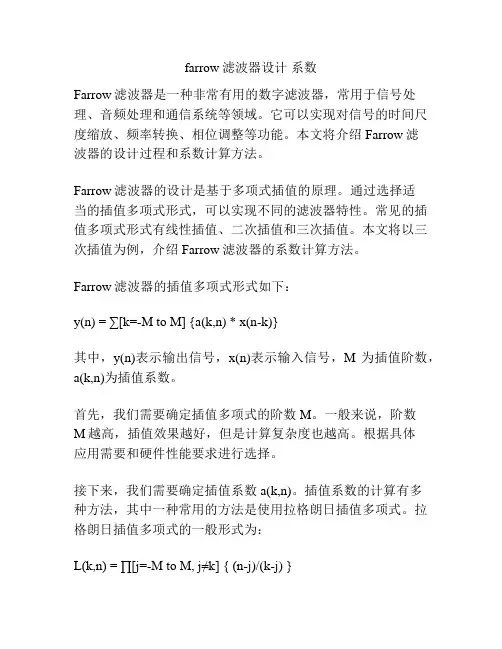

farrow滤波器设计系数Farrow滤波器是一种非常有用的数字滤波器，常用于信号处理、音频处理和通信系统等领域。

它可以实现对信号的时间尺度缩放、频率转换、相位调整等功能。

本文将介绍Farrow滤波器的设计过程和系数计算方法。

Farrow滤波器的设计是基于多项式插值的原理。

通过选择适当的插值多项式形式，可以实现不同的滤波器特性。

常见的插值多项式形式有线性插值、二次插值和三次插值。

本文将以三次插值为例，介绍Farrow滤波器的系数计算方法。

Farrow滤波器的插值多项式形式如下：y(n) = ∑[k=-M to M] {a(k,n) * x(n-k)}其中，y(n)表示输出信号，x(n)表示输入信号，M为插值阶数，a(k,n)为插值系数。

首先，我们需要确定插值多项式的阶数M。

一般来说，阶数M越高，插值效果越好，但是计算复杂度也越高。

根据具体应用需要和硬件性能要求进行选择。

接下来，我们需要确定插值系数a(k,n)。

插值系数的计算有多种方法，其中一种常用的方法是使用拉格朗日插值多项式。

拉格朗日插值多项式的一般形式为：L(k,n) = ∏[j=-M to M, j≠k] { (n-j)/(k-j) }插值系数a(k,n)可以通过拉格朗日插值多项式进行计算。

具体步骤如下：1. 计算拉格朗日插值多项式L(k,n)中的每一项。

2. 对每一项进行求和，得到插值系数a(k,n)。

这样，我们就可以得到Farrow滤波器的系数。

需要注意的是，Farrow滤波器的设计还需要考虑插值阶数M和采样率变换比率的关系。

采样率变换比率是指输出信号的采样率与输入信号的采样率的比值。

通过合理选择插值阶数M，可以实现不同的采样率变换效果。

除了通过拉格朗日插值多项式计算插值系数，还可以使用其他方法进行计算，如基于最小二乘法的设计方法等。

具体的设计方法可以根据具体应用需求和设计要求进行选择。

总结一下，Farrow滤波器是一种非常有用的滤波器，可以实现信号的时间尺度缩放、频率转换、相位调整等功能。

滤波器的设计方法滤波器的设计方法主要有两种：频域设计方法和时域设计方法。

1. 频域设计方法频域设计方法以频率域上的响应要求为基础，通过设计滤波器的频率响应来达到滤波效果。

常用的频域设计方法有理想滤波器设计、巴特沃斯滤波器设计和切比雪夫滤波器设计。

理想滤波器设计方法以理想的频率响应为基础，通过频率采样和反变换等方法来设计滤波器。

首先确定所需的频率响应曲线，然后进行频率域采样，最后通过反变换得到滤波器的时域序列。

但实际应用中理想滤波器因为无限长的冲激响应无法实现，所以需要通过截断或者窗函数等方法来实现真实的滤波器。

巴特沃斯滤波器是一种特殊的线性相位滤波器，通过在频率域上进行极点和零点的设置来设计滤波器。

巴特沃斯滤波器的设计主要分为两个步骤：首先选择通带和阻带的边缘频率以及通带和阻带的最大衰减量，然后使用双线性变换将归一化的巴特沃斯滤波器转换为实际的数字滤波器。

切比雪夫滤波器是一种用于折衷通带纹波和阻带纹波的滤波器，可以实现更尖锐的频率响应特性。

切比雪夫滤波器设计的关键是选择通带纹波、阻带纹波以及通带和阻带的边缘频率。

根据这些参数设计切比雪夫滤波器的阶数和极点位置，然后使用双线性变换将归一化的切比雪夫滤波器转换为实际的数字滤波器。

2. 时域设计方法时域设计方法以滤波器的时域响应要求为基础，通过对滤波器的脉冲响应进行设计。

时域设计方法常用的有窗函数设计和频率抽样设计。

窗函数设计方法常用于有限长度的滤波器设计。

首先根据所需的脉冲响应特性选择一个窗函数，然后将窗函数和理想滤波器的脉冲响应进行卷积，得到设计滤波器的时域序列。

常用的窗函数有矩形窗、汉宁窗、汉明窗等。

频率抽样设计方法是时域设计方法的一种变种，通过采样一组频率响应曲线来设计滤波器。

首先选择一组抽样频率和相应的理想频率响应值，然后通过傅里叶变换和反变换将频率响应转换为时域脉冲响应序列。

最后通过插值等方法得到滤波器的离散时间序列。

综上所述，滤波器的设计方法包括频域设计方法和时域设计方法。
