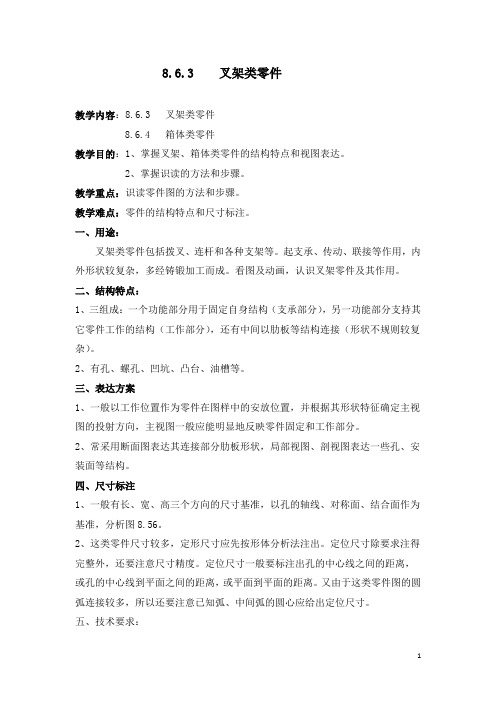

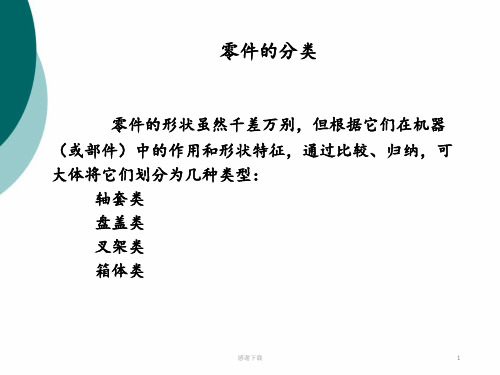

8.6.3叉架类零件教学内容：8.6.3 叉架类零件8.6.4 箱体类零件教学目的：1、掌握叉架、箱体类零件的结构特点和视图表达。

2、掌握识读的方法和步骤。

教学重点：识读零件图的方法和步骤。

教学难点：零件的结构特点和尺寸标注。

一、用途：叉架类零件包括拨叉、连杆和各种支架等。

起支承、传动、联接等作用，内外形状较复杂，多经铸锻加工而成。

看图及动画，认识叉架零件及其作用。

二、结构特点：1、三组成：一个功能部分用于固定自身结构（支承部分），另一功能部分支持其它零件工作的结构（工作部分），还有中间以肋板等结构连接（形状不规则较复杂）。

2、有孔、螺孔、凹坑、凸台、油槽等。

三、表达方案1、一般以工作位置作为零件在图样中的安放位置，并根据其形状特征确定主视图的投射方向，主视图一般应能明显地反映零件固定和工作部分。

2、常采用断面图表达其连接部分肋板形状，局部视图、剖视图表达一些孔、安装面等结构。

四、尺寸标注1、一般有长、宽、高三个方向的尺寸基准，以孔的轴线、对称面、结合面作为基准，分析图8.56。

2、这类零件尺寸较多，定形尺寸应先按形体分析法注出。

定位尺寸除要求注得完整外，还要注意尺寸精度。

定位尺寸一般要标注出孔的中心线之间的距离，或孔的中心线到平面之间的距离，或平面到平面的距离。

又由于这类零件图的圆弧连接较多，所以还要注意已知弧、中间弧的圆心应给出定位尺寸。

五、技术要求：1、有关定位及控制运动的尺寸有公差要求，表面粗糙度要求。

2、铸、锻件的有关技术要求。

一、结构特点: 看图及动画，认识箱体类零件及其作用。

1、这类零件起支承、包容其他零件的作用，常有内腔、轴承孔、凸台、肋等结构。

2、为使其他零件装在箱体上以及箱体再装在机座上，常有安装底板、安装螺孔等结构。

3、为防止灰尘进入箱体及保证箱体内运动零件的润滑，箱壁部分常有安装箱盖、油标、油塞等零件的凸台、螺孔等结构。

二、表达方案:分析泵体零件图及图8.58 蜗轮减速箱零件图1、为便于了解其工作位置，常按其工作位置画图，并根据箱体的主要结构特征选择主视图。

目录单元四叉架类零件绘制任务10支架零件图绘制任务目标通过本任务的学习，学生达到以下目标：□熟悉叉架类零件的视图表达方案；□掌握叉架类零件的尺寸基准选择及标注方法；□熟悉叉架类零件的技术要求；□能够正确绘制叉架类零件图。

任务描述●任务内容某设备支架零件结构如图10-1所示，试分析该零件结构，确定合适的表达方案，绘制零件图。

图10-1支架零件●实施条件1.图板、丁字尺、三角板、圆规、铅笔、橡皮、图纸等绘图工具。

图纸1张，支架零件三维模型。

程序与方法步骤一定图幅相关知识一、叉架类零件常用表达方法1.叉架类零件常以工作位置放置或将其放正，主视图常根据结构特征选择，以表达它的形状特征、主要结构和各组成部分的相互位置关系，如图10-2所示。

2.叉架类零件的结构形状较复杂，视图数量多在两个以上。

图10-2叉架类零件的表达方法3.根据零件结构常选用移出断面、局部视图、斜视图等其他视图，用于补充表达主视图尚未表达清楚的结构。

光盘观看《助教助学光盘》任务：动画资源----柱塞泵工作原理二、零件表达方案的选择原则及确定方法1.零件表达方案的选择原则根据零件的结构特点，选用恰当的表达方法，在正确、完整、清晰地表达零件各部分的内外结构形状，便于读图的前提下，力求使绘图简便。

2.零件表达方案的确定方法确定零件表达方案时，应按照“主视图→其它视图”的先后顺序逐一确定，最终达到正确、完整、清晰地表达零件，如图10-3所示。

图10-3零件视图表达方案的确定做一做提示：表达方案确定后，应根据具体情况全面地加以分析、比较，仔细考虑是否可省略、简化、综合或减少一些视图，对视图表达方案作进一步优化改进，使零件的表达符合正确、完整、清晰而又简洁的要求。

分析结构 确定主视图 确定其它视图1.正确、完整、清晰地表达零件2.各视图各有表达重点，相互配合，补充而不重复1.尽可能与零件的工作位置或加工位置一致，较好地反映形状特征2.表达的内容最丰富，且使其它视图量要最少1.以主视图为基础2.主要结构和形状应在基本视图或基本视图上取剖视来表达3.适当选用其剖视图、断面图等补充表达提示：1.根据零件复杂程度和内外结构特点综合考虑所需要的其他视图，使每一个视图有一个表达的重点。
