１．控制器有哪几种控制方式？各有何特点？解：控制器的控制方式可以分为３种：同步控制方式、异步控制方式和联合控制方式。
同步控制方式的各项操作都由统一的时序信号控制，在每个机器周期中产生统一数目的节拍电位和工作脉冲。
这种控制方式设计简单，容易实现；但是对于许多简单指令来说会有较多的空闲时间，造成较大数量的时间浪费，从而影响了指令的执行速度。
异步控制方式的各项操作不采用统一的时序信号控制，而根据指令或部件的具体情况决定，需要多少时间，就占用多少时间。
异步控制方式没有时间上的浪费，因而提高了机器的效率，但是控制比较复杂。
联合控制方式是同步控制和异步控制相结合的方式。
２．什么是三级时序系统？解：三级时序系统是指机器周期、节拍和工作脉冲。
计算机中每个指令周期划分为若干个机器周期，每个机器周期划分为若干个节拍，每个节拍中设置一个或几个工作脉冲。
３．控制器有哪些基本功能？它可分为哪几类？分类的依据是什么？解：控制器的基本功能有：（１）从主存中取出一条指令，并指出下一条指令在主存中的位置。
（２）对指令进行译码或测试，产生相应的操作控制信号，以便启动规定的动作。
（３）指挥并控制CPU 、主存和输入输出设备之间的数据流动。
控制器可分为组合逻辑型、存储逻辑型、组合逻辑与存储逻辑结合型３类，分类的依据在于控制器的核心———微操作信号发生器（控制单元CU）的实现方法不同。
４．中央处理器有哪些功能？它由哪些基本部件所组成？解：从程序运行的角度来看，CPU 的基本功能就是对指令流和数据流在时间与空间上实施正确的控制。
对于冯? 诺依曼结构的计算机而言，数据流是根据指令流的操作而形成的，也就是说数据流是由指令流来驱动的。
５．中央处理器中有哪几个主要寄存器？试说明它们的结构和功能。
解：CPU 中的寄存器是用来暂时保存运算和控制过程中的中间结果、最终结果及控制、状态信息的，它可分为通用寄存器和专用寄存器两大类。
通用寄存器可用来存放原始数据和运算结果，有的还可以作为变址寄存器、计数器、地址指针等。
第一章概述第一节顺序控制系统概述在生产过程控制中，有两种类型的控制，一种称为模拟量控制，另一种称为开关量控制。
在模拟量控制系统中，被控制量、设定值、控制器的输入及输出均为模拟量。
这种系统将被控制量反馈值与设定值进行比较，然后根据比较的结果，改变控制量，最终使被控制变量维持在设定值，例如水位调节系统、汽温调节系统。
在模拟量控制系统中，由于控制器、被控制对象以及反馈通道构成了一个闭合回路，所以这种系统又称为闭环控制系统(Closed Control System简称CCS)。
在开关量控制系统中，检查、运算和控制信息全部是“存在”或“不存在”两种信息。
系统输入的往往是设备状态信号，如设备的运行或停止、阀门的开或关，系统输出的是启停命令，或开关命令。
例如引风机的启动、停止控制系统。
在这类控制系统中，为了使设备A启动，往往要检测多个其他设备如B、C、D等的状态，判断它们的状态是否满足A 设备启动的要求，若不满足，要由相应的命令控制B、C、D等设备的开关或启停，直到所有条件满足后，再发出命令使A启动。
所以这种控制系统的特点是一个按照预先规定的顺序进行检查、判断(逻辑运算)、控制、再检查、判断、控制的过程。
所以开关控制又称为顺序控制系统(Sequence Control System简称SCS)。
火电厂SCS系统的任务是实现对单元机组的辅机、如各种电动机、阀门挡板的启动或停止、开或关控制。
随着机组容量的增大和参数的提高，辅机数量和辅机系统的复杂程度大大增加，一台300MW的机组约有辅机、电动门、气动门近400台套。
对如此众多且相互间具有复杂联系的辅机设备，靠运行人员进行手工操作是难以胜任的，必须采用安全可靠的自动控制装置，实现对辅机的顺序控制。
随着自动控制技术及计算机技术的发展，特别是可编程控制器(PLC)和微机分散控制系统(DCS)的发展，为实现完善的辅机顺序控制创造了条件。
火电机组辅机实现顺序控制，标志着机组的自动控制达到了一个新的水平。

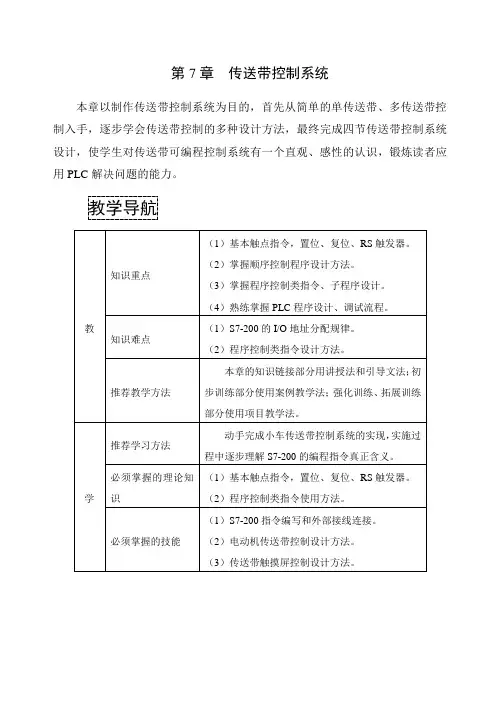

第7章传送带控制系统本章以制作传送带控制系统为目的，首先从简单的单传送带、多传送带控制入手，逐步学会传送带控制的多种设计方法，最终完成四节传送带控制系统设计，使学生对传送带可编程控制系统有一个直观、感性的认识，锻炼读者应用PLC解决问题的能力。
教学导航教知识重点（1）基本触点指令，置位、复位、RS触发器。
（2）掌握顺序控制程序设计方法。
（3）掌握程序控制类指令、子程序设计。
（4）熟练掌握PLC程序设计、调试流程。
知识难点（1）S7-200的I/O地址分配规律。
（2）程序控制类指令设计方法。
推荐教学方法本章的知识链接部分用讲授法和引导文法；初步训练部分使用案例教学法；强化训练、拓展训练部分使用项目教学法。
学推荐学习方法动手完成小车传送带控制系统的实现，实施过程中逐步理解S7-200的编程指令真正含义。
必须掌握的理论知识（1）基本触点指令，置位、复位、RS触发器。
（2）程序控制类指令使用方法。
必须掌握的技能（1）S7-200指令编写和外部接线连接。
（2）电动机传送带控制设计方法。
（3）传送带触摸屏控制设计方法。
7.1 知识链接7.1.1 程序控制类指令程序控制类指令用于程序运行状态的控制，主要包括系统控制、跳转、循环、子程序调用、顺序控制等指令，系统控制类指令主要包括暂停、结束、看门狗等指令。
1、条件结束(END/MEND) 指令所谓有条件结束（END）指令，就是执行条件成立时结束主程序，返回主程序起点，终止用户程序的执行返回主程序的第一条指令指行(循环扫描工作方式)。
梯形图结束指令不连在左侧母线时，为条件结束指令(END)。
条件结束指令用在无条件结束（MEND）指令之前，用户必须以无条件结束指令结束主程序。
条件结束指令执行时(指令直接连在左侧母线，无使能输入)，梯形图结束指令直接连在左侧电源母线时，为无条件结束指令(MEND)。
注意：结束指令只能在主程序中使用，不能在子程序和中断服务程序中使用。
STEP7-Micro/WIN编程软件在主程序的结尾自动生成无条件结束(MEND)指令，用户不得输入无条件结束指令，否则编译出错。
第一章习题1. 简述可编程序控制器的定义。
2. 可编程控制器的基本组成有哪些？3. 输入接口电路有哪几种形式？输出接口电路有哪几种形式？各有何特点？4. PLC的工作原理是什么？工作过程分哪几个阶段？5. PLC的工作方式有几种？如何改变PLC的工作方式？6. 可编程序控制器有哪些主要特点?7. 与一般的计算机控制系统相比可编程序控制器有哪些优点?8. 与继电器控制系统相比可编程序控制器有哪些优点?9. 可编程序控制器可以用在哪些领域?第二章习题1. S7-200系列PLC有哪些编址方式？2. S7-200系列CPU224 PLC有哪些寻址方式？3. S7-200系列PLC的结构是什么？4. CPU224 PLC有哪几种工作方式？5. CPU224 PLC有哪些元件，它们的作用是什么？6. 常见的扩展模块有几类？扩展模块的具体作用是什么？7. PLC需要几个外电源？说明各自的作用？第三章习题1. 如何建立项目？2. 如何在LAD中输入程序注解？3. 如何下载程序？4. 如何在程序编辑器中显示程序状态？5. 如何建立状态图表？6. 如何执行有限次数扫描？7. 如何打开交叉引用表？交叉引用表的作用是什么？第四章习题1. 填空1）通电延时定时器（TON）的输入（IN）时开始定时，当前值大于等于设定值时其定时器位变为，其常开触点，常闭触点。
2）通电延时定时器（TON）的输入（IN）电路时被复位，复位后其常开触点，常闭触点，当前值等于。
3）若加计数器的计数输入电路（CU），复位输入电路（R），计数器的当前值加1。
当前值大于等于设定值（PV）时，其常开触点，常闭触点。
复位输入电路时计数器被复位，复位后其常开触点，常闭触点，当前值为。
4）输出指令（=）不能用于映像寄存器。
5）SM 在首次扫描时为1，SM0.0一直为。
6）外部的输入电路接通时，对应的输入映像寄存器为状态，梯形图中对应的常开接点，常闭接点。
7）若梯形图中输出Q的线圈“断电”，对应的输出映像寄存器为状态，在输出刷新后，继电器输出模块中对应的硬件继电器的线圈，其常开触点。
什么是plc顺序控制？plc顺序控制设计方法
挨次掌握通常是对一些开关量的掌握如按钮、限位开关等输入内容以及指示灯、中间继电器等输出内容，这里主要针对是规律掌握，它是我们plc的基本掌握内容。
可以说是在传统继电器系统进展起来的，因此这里我们试验平台需要的东西有：
1、输入相关器件
常见的是按钮开关一类的，而且形式是多种多样的有旋转按钮、复位按钮、急停开关，脚踏开关。
除此之外就是限位开关一类的有行程开关、接近开关，行程开关是靠机械位置进行闭合多为两线制，接近开关是靠感应位置进行闭合，有两线制和三线制(NPN型和PNP型)的常闭或者常开类型，它们一般用在设备上的极限位置。
2、输出相关器件
输出的内容比较多，PLC般不能与掌握外围设备直接进行连接，需要通过中间继电器、接触器的形式进行掌握，常见的掌握对象有三相异步电机、各种电磁阀包括水阀、气阀的。
PLC的输出类型一般分为晶体管和继电器类型，晶体管可以驱动直流负载开关频率很高常常掌握脉冲输出，继电器可以驱动任何形式的负载，只不过开关频率有一点的限制，可直接驱动一些沟通负载如接触器。
3、小结
这部分的学习内容是比较基础的也是我们常见的低压元器件，我们以掌握三相异步电机的启保停、正反转、通电断电延时为例建试验
平台，主要有按钮、中间继电器、接触器、小功率的三相异步电机，最好能够搭建一个机械的移动平台(电机连接丝杆)，可以增加行程开关或者接近开关进行限制。
2023年电气控制与PLC应用技术(黄永红著)课后答案电气控制与PLC应用技术(黄永红著)内容简介前言第1章常用低压电器1.1低压电器的定义、分类1.2电磁式电器的组成与工作原理1.2.1电磁机构1.2.2触点系统1.2.3灭弧系统1.3接触器1.3.1接触器的组成及工作原理1.3.2接触器的分类1.3.3接触器的主要技术参数1.3.4接触器的选择与使用1.3.5接触器的图形符号与文字符号1.4继电器1.4.1继电器的分类和特性1.4.3时间继电器1.4.4热继电器1.4.5速度继电器1.4.6固态继电器1.5主令电器1.5.1控制按钮1.5.2行程开关1.5.3接近开关1.5.4万能转换开关1.6信号电器1.7开关电器1.7.1刀开关1.7.2低压断路器1.8熔断器1.8.1熔断器的结构和工作原理 1.8.2熔断器的类型1.8.3熔断器的主要技术参数 1.8.4熔断器的选择与使用1.9.1电磁铁1.9.2电磁阀1.9.3电磁制动器习题与思考题第2章基本电气控制电路2.1电气控制电路的绘制原则及标准2.1.1电气图中的图形符号及文字符号2.1.2电气原理图的绘制原则2.1.3电气安装接线图2.1.4电气元件布置图2.2交流电动机的基本控制电路2.2.1三相笼型异步电动机直接起动控制电路 2.2.2三相笼型异步电动机减压起动控制电路 2.2.3三相绕线转子异步电动机起动控制电路 2.2.4三相笼型异步电动机制动控制电路2.2.5三相笼型异步电动机调速控制电路2.2.6组成电气控制电路的基本规律2.2.7电气控制电路中的保护环节2.3典型生产机械电气控制电路的分析2.3.1电气控制电路分析的基础2.3.2电气原理图阅读分析的方法与步骤 2.3.3c650型卧式车床电气控制电路的分析 2.4电气控制电路的一般设计法2.4.1一般设计法的主要原则2.4.2一般设计法中应注意的问题2.4.3一般设计法控制电路举例习题与思考题第3章可编程序控制器概述3.1plc的产生及定义3.1.1plc的产生3.1.2plc的定义3.2plc的发展与应用3.2.1plc的发展历程3.2.2plc的发展趋势3.2.3plc的应用领域3.3plc的特点3.4plc的分类3.4.1按结构形式分类3.4.2按功能分类3.4.3按i/o点数分类3.5plc的硬件结构和各部分的作用3.6plc的工作原理3.6.1plc控制系统的组成3.6.2plc循环扫描的工作过程3.6.3plc用户程序的工作过程3.6.4plc工作过程举例说明3.6.5输入、输出延迟响应3.6.6plc对输入、输出的处理规则习题与思考题第4章 s7-200 plc的系统配置与接口模块 4.1s7-200 plc控制系统的基本构成4.2s7-200 plc的输入/输出接口模块4.2.1数字量模块4.2.2模拟量模块4.2.3s7-200 plc的智能模块4.3s7-200 plc的系统配置4.3.1主机加扩展模块的最大i/o配置4.3.2i/o点数的扩展与编址4.3.3内部电源的负载能力4.3.4plc外部接线与电源要求习题与思考题第5章 s7-200 plc的基本指令及程序设计 5.1s7-200 plc的编程语言5.2s7-200 plc的数据类型与存储区域5.2.1位、字节、字、双字和常数5.2.2数据类型及范围5.2.3数据的存储区5.3s7-200 plc的编程元件5.3.1编程元件5.3.2编程元件及操作数的寻址范围5.4寻址方式5.5程序结构和编程规约5.5.1程序结构5.5.2编程的一般规约5.6s7-200 plc的基本指令5.6.1位逻辑指令5.6.2立即i/o指令5.6.3逻辑堆栈指令5.6.4取反指令和空操作指令5.6.5正/负跳变触点指令5.6.6定时器指令5.6.7计数器指令5.6.8比较指令5.6.9移位寄存器指令5.6.10顺序控制继电器指令5.7典型控制环节的plc程序设计5.7.1单向运转电动机起动、停止控制程序5.7.2单按钮起动、停止控制程序5.7.3具有点动调整功能的电动机起动、停止控制程序 5.7.4电动机的正、反转控制程序5.7.5大功率电动机的星-三角减压起动控制程序5.7.6闪烁控制程序5.7.7瞬时接通/延时断开程序5.7.8定时器、计数器的扩展5.7.9高精度时钟程序5.7.10多台电动机顺序起动、停止控制程序 5.7.11故障报警程序5.8梯形图编写规则习题与思考题第6章 s7-200 plc的功能指令及使用6.1s7-200 plc的基本功能指令6.1.1数据传送指令6.1.2数学运算指令6.1.3数据处理指令6.2程序控制指令6.2.1有条件结束指令6.2.2暂停指令6.2.3监视定时器复位指令6.2.4跳转与标号指令6.2.5循环指令6.2.6诊断led指令6.3局部变量表与子程序6.3.1局部变量表6.3.2子程序6.4中断程序与中断指令6.4.1中断程序6.4.2中断指令6.5pid算法与pid回路指令6.5.1pid算法6.5.2pid回路指令6.6高速处理类指令6.6.1高速计数器指令6.6.2高速脉冲输出指令习题与思考题第7章 plc控制系统设计与应用实例 7.1plc控制系统设计的内容和步骤 7.1.1plc控制系统设计的内容7.1.2plc控制系统设计的步骤7.2plc控制系统的硬件配置7.2.1plc机型的选择7.2.2开关量i/o模块的'选择7.2.3模拟量i/o模块的选择7.2.4智能模块的选择7.3plc控制系统梯形图程序的设计7.3.1经验设计法7.3.2顺序控制设计法与顺序功能图7.4顺序控制梯形图的设计方法7.4.1置位、复位指令编程7.4.2顺序控制继电器指令编程7.4.3具有多种工作方式的顺序控制梯形图设计方法7.5plc在工业控制系统中的典型应用实例7.5.1节日彩灯的plc控制7.5.2恒温控制7.5.3基于增量式旋转编码器和plc高速计数器的转速测量习题与思考题第8章 plc的通信及网络8.1siemens工业自动化控制网络8.1.1siemens plc网络的层次结构8.1.2网络通信设备8.1.3通信协议8.2s7-200串行通信网络及应用8.2.1s7系列plc产品组建的几种典型网络8.2.2在编程软件中设置通信参数8.3通信指令及应用8.3.1网络读、写指令及应用8.3.2自由口通信指令及应用习题与思考题第9章 step7-micro/win编程软件功能与使用 9.1软件安装及硬件连接9.1.1软件安装9.1.2硬件连接9.1.3通信参数的设置和修改9.2编程软件的主要功能9.2.1基本功能9.2.2主界面各部分功能9.2.3系统组态9.3编程软件的使用9.3.1项目生成9.3.2程序的编辑和传送9.3.3程序的预览与打印输出9.4程序的监控和调试9.4.1用状态表监控程序9.4.2在run方式下编辑程序9.4.3梯形图程序的状态监视9.4.4选择扫描次数9.4.5s7-200的出错处理附录附录a常用电器的图形符号及文字符号附录b特殊继电器(sm)含义附录c错误代码附录ds7-200可编程序控制器指令集附录e实验指导书附录f课程设计指导书附录g课程设计任务书附录h台达pws1711触摸屏画面编辑简介参考文献电气控制与PLC应用技术(黄永红著)目录《电气控制与plc应用技术》从实际工程应用和教学需要出发，介绍了常用低压电器和电气控制电路的基本知识;介绍了plc的基本组成和工作原理;以西门子s7-200 plc为教学机型，详细介绍了plc的系统配置、指令系统、程序设计方法与编程软件应用等内容;书中安排了大量工程应用实例，包括开关量控制、模拟量信号检测与控制、网络与通信等具体应用程序。
