第六章--承插型盘扣式钢管脚手架

承插型盘扣式钢管脚手架搭设技术承插型盘扣式钢管脚手架是一种常见的搭设技术，它通过连接不同规格的钢管和多个承插盘扣式配件构成具有一定承载能力的工作平台，适用于房屋建筑、桥梁、地铁、高架路、大型厂房等建筑工程的施工。

一、优点：1、结构简单：承插型盘扣式钢管脚手架由钢管和脚手架组成，简单结构易于组装和拆卸，且工件尺寸轻便灵活。

2、适用范围广：承插型盘扣式钢管脚手架适用于各类建筑施工，而且因其灵活性能，它可以用于垂直结构、斜面凹壑处的支撑和固定等。

3、承载性能高：经过合理的搭设能够达到良好的承载性能，可以承受多种工作负荷，包括人员、工具、材料等。

4、安全可靠：经过专业施工团队的认真检测，能够确保承插型盘扣式钢管脚手架的使用安全性，同时能够满足建筑工程的要求。

二、搭设技术：1、安全第一：在搭设承插型盘扣式钢管脚手架之前，需注意施工现场是否安全稳定，而且需要根据设计图纸进行简单的标注，保证搭设的精度和正确性。

2、选材、确认规格：根据所要搭建的工程特点，如荷载要求、施工环境等选择不同规格的钢管和盘扣配件。

确认钢管尺寸、规格以及数量等。

3、组装方法：首先根据地面大小和结构进行选择，根据地面的大小和平衡勾选好基础平衡，在根据要求选择不同的钢管和配件进行组装。

4、加固措施：在搭设过程中，应注意搭设层之间的加固措施，使每一层承受的荷载合理。

5、维护保养：在搭设完成后及时进行保养和加固，以增加承插型盘扣式钢管脚手架的使用寿命。

三、注意事项：1、严格按照设计制作和搭设，不允许任何临时和改装加强，以确保承插型盘扣式钢管脚手架的安全性。

2、认真选择搭设地点，避免塌方和滑动等现象，同时周围物品、设备要及时清理整理，避免危险。

3、在进行搭设之前，需向技术负责人进行咨询，了解施工计划、注意事项等，以免出现意外。

总之，承插型盘扣式钢管脚手架在建筑工程中具有很大的应用价值，需要在搭设时严格按照要求进行施工，以确保工程安全、方便和高效完成。

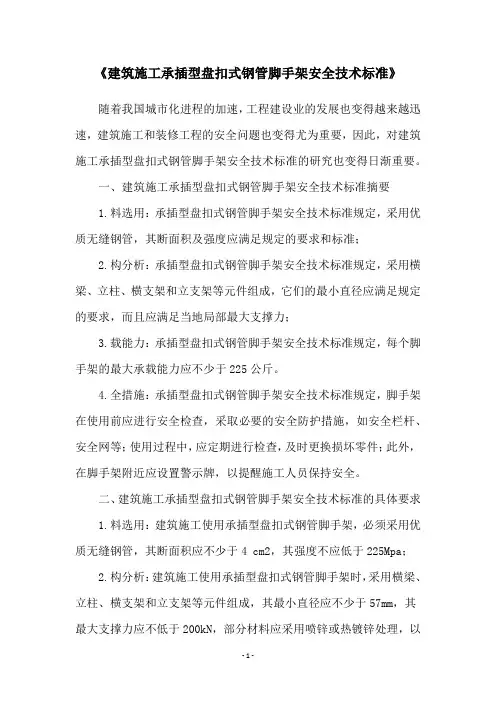

《建筑施工承插型盘扣式钢管脚手架安全技术标准》随着我国城市化进程的加速，工程建设业的发展也变得越来越迅速，建筑施工和装修工程的安全问题也变得尤为重要，因此，对建筑施工承插型盘扣式钢管脚手架安全技术标准的研究也变得日渐重要。

一、建筑施工承插型盘扣式钢管脚手架安全技术标准摘要1.料选用：承插型盘扣式钢管脚手架安全技术标准规定，采用优质无缝钢管，其断面积及强度应满足规定的要求和标准；2.构分析：承插型盘扣式钢管脚手架安全技术标准规定，采用横梁、立柱、横支架和立支架等元件组成，它们的最小直径应满足规定的要求，而且应满足当地局部最大支撑力；3.载能力：承插型盘扣式钢管脚手架安全技术标准规定，每个脚手架的最大承载能力应不少于225公斤。

4.全措施：承插型盘扣式钢管脚手架安全技术标准规定，脚手架在使用前应进行安全检查，采取必要的安全防护措施，如安全栏杆、安全网等；使用过程中，应定期进行检查，及时更换损坏零件；此外，在脚手架附近应设置警示牌，以提醒施工人员保持安全。

二、建筑施工承插型盘扣式钢管脚手架安全技术标准的具体要求1.料选用：建筑施工使用承插型盘扣式钢管脚手架，必须采用优质无缝钢管，其断面积应不少于4 cm2，其强度不应低于225Mpa；2.构分析：建筑施工使用承插型盘扣式钢管脚手架时，采用横梁、立柱、横支架和立支架等元件组成，其最小直径应不少于57mm，其最大支撑力应不低于200kN，部分材料应采用喷锌或热镀锌处理，以防腐蚀；3.载能力：建筑施工使用承插型盘扣式钢管脚手架时，其最大承载能力应不少于225公斤；4.全措施：建筑施工使用承插型盘扣式钢管脚手架前应进行全面检查，采取必要的安全防护措施，如安全栏杆、安全网等；使用过程中，应定期进行检查，及时更换损坏零件；此外，在脚手架附近应设置警示标志，以提醒施工人员保持安全。

三、建筑施工承插型盘扣式钢管脚手架安全技术标准的重要性建筑施工承插型盘扣式钢管脚手架安全技术标准是建筑施工安全技术标准的重要一环，它充分考虑了脚手架的材料选用，结构分析，承载能力以及安全措施的要求，既保证了施工人员的安全，又为施工过程提供了保障，具有极其重要的意义。

第六章承插型盘扣式钢管脚手架1. 表B.6.1 施工方案★架体搭设应编制专项施工方案，方案应进行设计计算★专项施工方案应按规范进行审核、审批设置要求：1、施工单位应在危险较大的分部分项工程施工前编制专项方案；对于超过一定规模的危险较大的分部分项工程，施工单位应当组织专家对专项方案进行论证。

（建质【2009】87号)第五条2、承插型盘扣式钢管脚手架施工前应根据《危险性较大的分部分项工程安全管理办法>(建质(2009) 87号）及《广东省住房和城乡建设厅关于<危险性较大的分部分项工程安全管理办法>的实施细则》(粤建质(2011) 13号）文件规定，由施工企业技术部门组织本单位施工技术、安全、质量等部门的专业技术人员进行审核，经审核通过的，由施工企业技术负责人签字，加盖单位法人公章后报监理企业，由项目总监理工程师审核签字并加盖执业资格注册章。

（建质【2009】87号)第八条3、模板支架及脚手架施工前应根据施工对象情况、地基承载力、搭设高度，按本规程的基本要求编制专项施工方案，并应经审核批准后实施。

（JGJ231-2010第7.1.1条）4、搭设高度超过规范要求的脚手架应编制专项施工方案，基础、连墙件应经设计计算，专项施工方案经审批后实施；搭设超过规范允许高度的架体，必须采取加强措施，所以专项方案必须经专家论证。

（JGJ59-2011第 3.6.3.1）5、用承插型盘扣式钢管支架搭设双排脚手架时，搭设高度不宜大于24m。

（JGJ231-2010第 6.2.1条）6、相关技术用表可参照《广东省建筑施工安全管理资料统一用表》（2011版）——GDAQ21101、GDAQ21102、GDAQ21103、GDAQ4314、GDAQ2314-1。

2. 表B.6.2 架体基础★架体基础应坚实、平整、排水措施得当★架体基础应设置排水措施设置要求：1、架体基础必须平整、夯实或者硬度化。

（GB50202—2002）2、立杆垫板或底座底面标高宜高于自然地坪50mm～100 mm。

第六章承插型盘扣式钢管脚手架1. 表B.6.1 施工方案★架体搭设应编制专项施工方案，方案应进行设计计算★专项施工方案应按规范进行审核、审批设置要求：1、施工单位应在危险较大的分部分项工程施工前编制专项方案；对于超过一定规模的危险较大的分部分项工程，施工单位应当组织专家对专项方案进行论证。

（建质【2009】87号)第五条2、承插型盘扣式钢管脚手架施工前应根据《危险性较大的分部分项工程安全管理办法>(建质(2009) 87号）及《广东省住房和城乡建设厅关于<危险性较大的分部分项工程安全管理办法>的实施细则》(粤建质(2011) 13号）文件规定，由施工企业技术部门组织本单位施工技术、安全、质量等部门的专业技术人员进行审核，经审核通过的，由施工企业技术负责人签字，加盖单位法人公章后报监理企业，由项目总监理工程师审核签字并加盖执业资格注册章。

（建质【2009】87号)第八条3、模板支架及脚手架施工前应根据施工对象情况、地基承载力、搭设高度，按本规程的基本要求编制专项施工方案，并应经审核批准后实施。

（JGJ231-2010第7.1.1条）4、搭设高度超过规范要求的脚手架应编制专项施工方案，基础、连墙件应经设计计算，专项施工方案经审批后实施；搭设超过规范允许高度的架体，必须采取加强措施，所以专项方案必须经专家论证。

（JGJ59-2011第 3.6.3.1）5、用承插型盘扣式钢管支架搭设双排脚手架时，搭设高度不宜大于24m。

（JGJ231-2010第 6.2.1条）6、相关技术用表可参照《广东省建筑施工安全管理资料统一用表》（2011版）——GDAQ21101、GDAQ21102、GDAQ21103、GDAQ4314、GDAQ2314-1。

2. 表B.6.2 架体基础★架体基础应坚实、平整、排水措施得当★架体基础应设置排水措施设置要求：1、架体基础必须平整、夯实或者硬度化。

（GB50202—2002）2、立杆垫板或底座底面标高宜高于自然地坪50mm～100 mm。

承插型盘扣式钢管脚手架的介绍及应用承插型盘扣式钢管脚手架的介绍及应用1. 简介•承插型盘扣式钢管脚手架是一种常用的建筑施工辅助工具。

•它由钢管、钢板和连接件组成，具有结构简单、稳定可靠、安装方便等特点。

•这种脚手架广泛应用于梯形建筑、高层建筑、桥梁工程等场所。

2. 应用场景梯形建筑•梯形建筑的特殊形状使得传统的脚手架难以安装和搭建。

•承插型盘扣式钢管脚手架采用模块化设计，可以根据梯形建筑的形态进行自由组装，适应不同形状的建筑。

•安装方便、稳定可靠的特点，保证了施工人员的安全和高效施工。

高层建筑•高层建筑的施工需要大量的支撑和临时安全设施。

•承插型盘扣式钢管脚手架提供了一个稳固的支撑平台，使得工人可以在外墙和立面进行施工、修缮和清洗。

•多层的升降平台方便工人在不同楼层之间移动，提高了施工效率。

桥梁工程•桥梁工程需要搭设大跨度的脚手架，承插型盘扣式钢管脚手架能够满足这种需求。

•通过合理的搭建和连接，可以支撑整个桥梁的重量，保证施工人员的安全。

•钢管和连接件的材质坚固耐用，适应各种复杂的桥梁形状。

3. 应用优势结构简单•承插型盘扣式钢管脚手架由少量的组件构成，安装和拆卸都相对简单。

•通过组合不同长度的钢管和连接件，可以适应不同形状和高度的建筑。

•结构简单也意味着对工人的操作要求较低，减少了搭建过程中的错误。

稳定可靠•这种脚手架采用承插型盘扣连接方式，连接紧密，结构稳定。

•钢管和连接件之间的连接点经过严格设计和测试，能够承受较大的重量和力。

•在搭建和使用过程中，稳定可靠的特点可有效保护工人的安全。

安装方便•承插型盘扣式钢管脚手架的组件重量较轻，可以手动安装和拆卸。

•连接件的设计特点也使得安装过程更加简单和快捷。

•这种脚手架不需要专门的工具或设备，工人只需要基本的训练即可进行安装。

4. 总结•承插型盘扣式钢管脚手架是一种常用的建筑施工辅助工具，适用于梯形建筑、高层建筑和桥梁工程等场所。

•结构简单、稳定可靠、安装方便是其主要特点和优势。

第六章–承插型盘扣式钢管脚手架钢管脚手架是建筑和工业领域工程施工的常见设备，它是由钢管和连接件组成的。

承插型盘扣式钢管脚手架作为当前比较流行的钢管脚手架之一，具有结构合理、使用方便优点，已广泛应用于建筑施工中。

一、承插型盘扣式钢管脚手架的概念承插型盘扣式钢管脚手架是由钢管、连接件、托梁、支撑和斜撑等部件组成的空间刚构系统。

其连接件采用扁平的盘扣式连接，利用钢管上端的插入口插入盘扣式连接件中的凸缘槽固定，形成承插式连接节。

承插式连接具有连接力传递强、承重能力高、结构稳定可靠等优点。

二、承插型盘扣式钢管脚手架的特点1.承重能力强：承插型盘扣式钢管脚手架采用钢管与盘扣式连接件结合构成，能够满足抵抗工程施工所带来的各种负载要求。

因为扁平型的盘扣形态，使得连接钢管在承受压力和剪力的同时，还能分担大量的弯矩作用。

2.结构稳定可靠：托架结构稳定可靠，安全系数高，能够保证工程施工中的安全性和稳定性，不易发生倾斜和震动。

3.作业平稳顺畅：托架搭配了钢板和自攀式架，整体结构更加牢固，工人在工作时，横向、纵向摇摆幅度很小，能够保证工人操作的平稳顺畅和工作效率。

4.拆卸方便：承插型盘扣式钢管脚手架的连接件采用扁平的盘扣式连接，拆卸方便快捷，构件之间无螺纹，无碰损、无渗漏的问题，安装过程简单，不用特殊的工具。

三、承插型盘扣式钢管脚手架应用场景承插型盘扣式钢管脚手架适用于各种建筑和化工企业，可用于高层建筑施工、大跨度桥梁、隧道、构筑物、烟囱等工程的搭设，广泛应用于建筑、市政建设、桥梁工程、石油化工等领域，是一款多功能、高效的施工设备。

四、承插型盘扣式钢管脚手架的搭建过程承插型盘扣式钢管脚手架的搭建过程相对简单，具体步骤如下：•将基础按图纸放样大小开挖，保证深度符合规范；•将底座、垫板、调整螺栓紧固，然后架设垂直立杆；•在垂直立杆上安装横杆和斜杆，处理好杆件间的连接关系；•搭设“三通封闭”子平台、依次补齐钢管间的楼板，并做好安全防护措施；•在子平台上搭设接地棚、依次补齐钢管间的楼板，并做好安全防护措施；•搭设整个建筑的工作平台，做好安全防护措施；•在工作平台上设置各种装置和摆设，固定连接紧固件。

建筑施工承插型盘扣式钢管支架安全技术规程建筑施工承插型盘扣式钢管支架安全技术规程第一章总则第一条为保障工人的生命安全和健康，规范建筑施工承插型盘扣式钢管支架系统的施工，制定本规程，根据《中华人民共和国建设部关于印发〈建筑施工基本安全规程〉的通知》（建部发〔2003〕138号）及《中华人民共和国建筑法》等有关法律法规和标准制定。

第二条本规程适用于建筑施工过程中采用承插型盘扣式钢管支架系统的施工作业，适用场所包括建筑物及构筑物内外部零星墙体、柱、梁、楼板的支、挂、封闭、模板支撑作业等。

第三条施工企业应按照国家相关安全生产法规，制定本规程，将其纳入安全生产管理制度，严格执行。

第二章材料和设备的要求第四条承插型盘扣式钢管支架的组成部分必须是合格的建筑钢管。

表面不得有明显的凹陷、瘤等缺陷，无裂口、错边、扭曲、有明显的疤痕及烧伤处，表面与内部无明显锈蚀或腐蚀。

直径误差不得超过1%。

其它零配件及附属物品应按国家标准和行业标准执行，无损伤、无锈蚀、无脱漆等表面缺陷，严禁使用失效、变形的零配件。

第五条搭设承插型盘扣式钢管支架时必须使用制定的专用螺栓、螺母，以及平填钢板、角钢及水平竿等配件。

螺栓和螺母应符合国家标准或行业标准，严禁使用普通的螺栓螺母。

第六条承插型盘扣式钢管支架的支承设备必须保持良好的状态，按照设备说明书的要求进行使用和保养，确保其安全稳定。

第三章现场施工要求第七条承插型盘扣式钢管支架应符合现场设计方案及图纸要求，尤其是在跨高较大或者载荷较大的情况下，必须进行专业的计算、评估和验算。

第八条搭设承插型盘扣式钢管支架时必须按照设计方案的要求进行搭设，确保每个零件的安装位置、角度、高度和拧紧的程度等符合要求。

零件的连接必须结实可靠，严禁出现任何松动现象。

第九条承插型盘扣式钢管支架的立杆、水平杆必须采用专门配套的安全锁紧装置，并经过安装人员的检查确认锁紧安全后，才能进行使用。

任何时候都不能强制调整支架的高度或者倾斜角度。

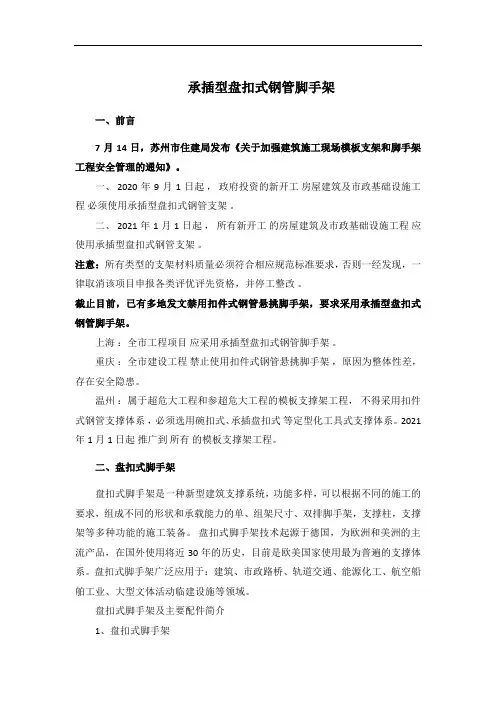

承插型盘扣式钢管脚手架一、前言7月14日，苏州市住建局发布《关于加强建筑施工现场模板支架和脚手架工程安全管理的通知》。

一、 2020年9月1日起，政府投资的新开工房屋建筑及市政基础设施工程必须使用承插型盘扣式钢管支架。

二、 2021年1月1日起，所有新开工的房屋建筑及市政基础设施工程应使用承插型盘扣式钢管支架。

注意：所有类型的支架材料质量必须符合相应规范标准要求，否则一经发现，一律取消该项目申报各类评优评先资格，并停工整改。

截止目前，已有多地发文禁用扣件式钢管悬挑脚手架，要求采用承插型盘扣式钢管脚手架。

上海：全市工程项目应采用承插型盘扣式钢管脚手架。

重庆：全市建设工程禁止使用扣件式钢管悬挑脚手架，原因为整体性差，存在安全隐患。

温州：属于超危大工程和参超危大工程的模板支撑架工程，不得采用扣件式钢管支撑体系，必须选用碗扣式、承插盘扣式等定型化工具式支撑体系。

2021年1月1日起推广到所有的模板支撑架工程。

二、盘扣式脚手架盘扣式脚手架是一种新型建筑支撑系统，功能多样，可以根据不同的施工的要求，组成不同的形状和承载能力的单、组架尺寸、双排脚手架，支撑柱，支撑架等多种功能的施工装备。

盘扣式脚手架技术起源于德国，为欧洲和美洲的主流产品，在国外使用将近30年的历史，目前是欧美国家使用最为普遍的支撑体系。

盘扣式脚手架广泛应用于：建筑、市政路桥、轨道交通、能源化工、航空船舶工业、大型文体活动临建设施等领域。

盘扣式脚手架及主要配件简介1、盘扣式脚手架盘扣式脚手架是一种新型建筑支撑系统，功能多样，可以根据不同的施工的要求，组成不同的形状和承载能力的单、组架尺寸、双排脚手架，支撑柱，支撑架等多种功能的施工装备。

盘扣脚手架支撑体系分为立杆、横杆、斜拉杆及圆盘等。

圆盘上有八个孔，四个小孔为横杆专用；四个大孔为斜拉杆专用。

横杆、斜拉杆的连接方式均为插销式，可以确保杆件与立杆牢固连结。

横杆、斜拉杆与立杆钢管呈整面接触，敲紧插销后，呈三点受力( 接头上下二点及插销对圆盘一点)可牢牢固定，增加结构强度并传递水平力，横杆头与钢管身采用满焊固定，力量传递精准无误。
