中央空调设计方案一、空调计算参数（一）室外空调计算参数夏季冬季空调干球温度35.8℃-3℃空调日平均干球温度31.9℃-空调湿球温度27.7℃-室外风速 2.6m/s 2.8m/s通风干球温度33℃5℃最热/冷月平均湿度75% 81%（二）室内空调设计参数夏季冬季温度26±2℃20±2℃相对湿度50%～60% >50%二、空调使用区域设计负荷项目用途：办公、机房降温。
设计冷负荷：180-250W/㎡。
表2-1 格力模块式中央空调工程概算序号设备名称型号数量单位单价总价1 格力风冷热泵模块机LSQWRF130M/B 4 台980002 模块机控制器CF18 4 台1900 7600软化水装置带膨胀水箱BKRF2-1T 2 台13500 27000 3 表冷器G-15000/h 8 台1850014 合计人民币：伍拾柒万肆仟陆佰元整表2-2 工程安装明细表编名称型号单位数量单价小计号1 循环水泵L=44m3/h,H=22m 台 4 ￥1800 ￥72003 蝶阀DN125 台4 ￥420 ￥16804 蝶阀DN80 台 4 ￥350 ￥1400 8 镀锌钢管及保温DN80 米30 ￥87 ￥261015 凝结水排水管VPVC管米15 ￥16 ￥24016 凝结水排水管保温福乐斯米15 ￥25 ￥37517 橡胶软接头DN125 个 4 ￥135 ￥54018 橡胶软接头DN80 个 4 ￥90 ￥36024 压力表0-10KG 块8 ￥80 ￥64025 温度计0-100℃个 4 ￥50 ￥20026 Y型过滤器DN125 个 4 ￥360 ￥144027 Y型过滤器DN80 个 4 ￥225 ￥90031 止回阀DN125 个 4 ￥342 ￥136832 止回阀DN80 个 4 ￥243 ￥97234 自动补水阀DN32 个 2 ￥108 ￥21635 吊杆Φ10副100 ￥80 ￥800036 生料带卷100 ￥1 ￥10037 防锈漆5KG 桶8 ￥50 ￥40038 松节油瓶10 ￥6 ￥6039 沥青漆桶12 ￥80 ￥96040 铁卡带木托批 1 ￥566 ￥56641 焊条 3.2 件 5 ￥100 ￥50042 万能胶水10KG 件 2 ￥165 ￥33043 线管DN16 m 100 ￥3 ￥30044 白厚漆5KG 桶 1 ￥63 ￥6345 抽芯铆钉4*10 盒9 ￥26 ￥23446 帆布米60 ￥30 ￥180053 型材机座及混凝土T 4 ￥1000 ￥400054 运输费项 1 ￥2000 ￥200055 人工费，台 4 ￥5000 ￥2000056 总价：人民币：伍万玖仟肆佰伍拾肆元整（不含税）￥59454兰州东大制冷设备有限公司注：①本报价范围为：空调设备、风管、水系统的安装、保温、空调设备调试；②空调主机设备配电要求业主将电源引至主机处，若需由我方进行配电，费用另计；③若因甲方要求变更设计图纸或所提供图纸标示不明等原因而造成的工程量增加，所增加部分需按乙方预算书标准经甲方核准另行计价，并按实付予乙方由此产生的返工费用。
设计方案说明（格力空调）
设计方案说明（格力空调）第一部分:设计方案说明格力小型中央空调系统设计方案一、工程概况本方案中住宅的建筑室内面积约为多m2空调使用面积约为m2。
设有客厅、餐厅、主卧室、次卧、书房。
本工程设计：主机采用格力数码多联家用中央空调机组。
1.电控系统：由主机电控部分、末端内机电控部分、主机与室内机联网控制部分组成。
2.控制方式：各房间室内机就地独立自动控制，主机在电脑控制下自动运行，全部室内机末端可与主机联动。
二、设计参数(一) 室外气象参数：夏季空调室外计算干球温度 T＝36.5℃夏季空调室外计算湿球温度 Ts＝27.3℃冬季干球温度 T＝2.0℃冬季空调室外计算相对湿度Ф＝82％大气压力夏季 991.2hPa冬季 973.2hPa（二）室内设计参数：夏季室内温度冬季室内温度24-28℃18-22℃三、设计依据（一）设计采用规范1.《采暖通风与空气调节设计规范》。
GBJ19－87(2001年版)2.《户用和类似用途冷水热泵机组》国家标准（GB/T18430.2-200119－87）3.《家用中央空调实用技术手册》（交通出版社）（二）业主要求1．业主单位提供的建筑平面图；2．主机与室内机均采用格力产品3．空调主机按全负荷的计算。
4．空调内外机连接采用紫铜管，冷凝水管采用蓝色UPVC管。
四、设计思想（一）优化系统设计，确保运行稳定可靠。
（二）室内温度可在一定范围内随意调控，控制器为格力标配的液晶显示智能温控器，其特点为：1．超小型外观设计，大液晶数字显示室内温度。
2．室内自动恒温控制，24小时定时开/关功能。
（三）系统噪音最小化。
（四）尽量提高安装高度，融入装饰之中（五）降低初投资和运行费用五、主机、末端选型楼层房间功能面积(m2) 冷指标（W/m2）冷负荷（W）室内机型号一楼客厅20 220 4400 GMV-R50P/HL 餐厅11 220 2420 GMV-R25P/HL 书房12 200 2400 GMV-R25P/HL二楼主卧室19 220 4180 GMV-R50P/HL次卧11 200 2420 GMV-R25P/HL 合计73 15.82KW 17.5KW 经计算总冷负荷为17.5KW，根据使用功能分配要求,考虑到空调区域的使用功能不同，不具有同时使用负荷高峰的可能性（如客厅与卧室一般使用会交替）。
格力系列风冷模块机组

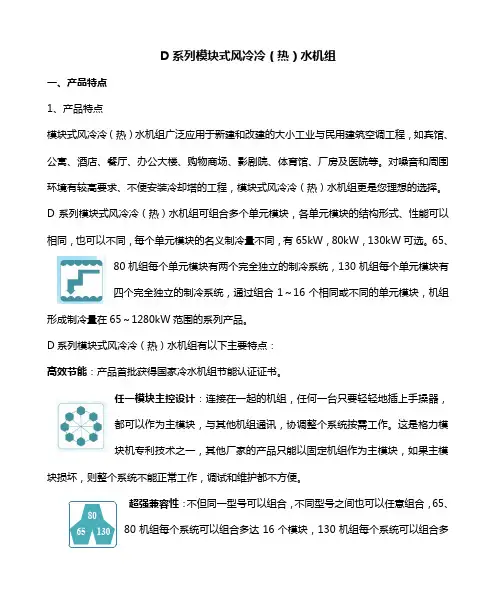

D系列模块式风冷冷（热）水机组一、产品特点1、产品特点模块式风冷冷（热）水机组广泛应用于新建和改建的大小工业与民用建筑空调工程，如宾馆、公寓、酒店、餐厅、办公大楼、购物商场、影剧院、体育馆、厂房及医院等。
对噪音和周围环境有较高要求、不便安装冷却塔的工程，模块式风冷冷（热）水机组更是您理想的选择。
D系列模块式风冷冷（热）水机组可组合多个单元模块，各单元模块的结构形式、性能可以相同，也可以不同，每个单元模块的名义制冷量不同，有65kW，80kW，130kW可选。
65、80机组每个单元模块有两个完全独立的制冷系统，130机组每个单元模块有四个完全独立的制冷系统，通过组合1～16个相同或不同的单元模块，机组形成制冷量在65～1280kW范围的系列产品。
D系列模块式风冷冷（热）水机组有以下主要特点：高效节能：产品首批获得国家冷水机组节能认证证书。
任一模块主控设计：连接在一起的机组，任何一台只要轻轻地插上手操器，都可以作为主模块，与其他机组通讯，协调整个系统按需工作。
这是格力模块机专利技术之一，其他厂家的产品只能以固定机组作为主模块，如果主模块损坏，则整个系统不能正常工作，调试和维护都不方便。
超强兼容性：不但同一型号可以组合，不同型号之间也可以任意组合，65、8080机组每个系统可以组合多达16个模块，130机组每个系统可以组合多65130达8个模块。
全封闭涡旋式压缩机：在同级制冷量时，这种压缩机与其他类型的压缩机相比，具有运动部件更少，转动力矩更小，噪音和振动更小，可靠性和效率更高等优点。
超强保护：先进的微电脑控制系统，安全保护功能齐全，具有强大的故障自诊断功能。
可靠性高：采用名优制冷配件，精心设计制造，配合多制冷系统设计，提高了机组运行的可靠性。
体积小：采用模块化组态设计的机组，体积小、结构紧凑、机体轻巧、便于运送、安装灵活。
低噪音：运转噪音低，振动小，适合各类型工程。
静音模式：可根据客户需求，机组可以切换到静音模式运行，既节省了能源，也创造一个舒适安静的生活环境。
冷水机组设计选型-文档资料
第三部分
系统设计
一、主机设备的选择
1、根据建筑的空调面积和房间功能进行空调冷负荷计算； 2、统计建筑空调总冷负荷； 3、大部分建筑需要考虑房间的同时使用率，一般建筑的同时使用率 为70%～80%左右，特殊情况需根据建筑功能和使用情况确定； 4、制冷机的冷负荷为建筑空调设计总冷负荷与同时使用率的乘积。 根据计算的制冷负荷即可选择制冷主机。 台数确定：螺杆机方案中一个系统最多主机设备台数不宜大于3 台；模块机方案中一个系统主机最多台数为16台。
冷水末端系列
吊顶式空气处理机
风量：2000～15000m3/h 回风工况冷量:11.1～119.0kW 新风工况冷量:22.5～241.0KW
产品名称 吊顶式空气处理机组 吊顶式空气处理机组 产品型号 K-20D4-Z（Y） K-25D4-Z（Y）
吊顶式空气处理机组
吊顶式空气处理机组 吊顶式空气处理机组 吊顶式空气处理机组 吊顶式空气处理机组 吊顶式空气处理机组 吊顶式空气处理机组 吊顶式空气处理机组
场、餐饮、休闲娱乐、体育场馆及工业厂房等场所。 该系列产品在工程方面系统设计安装相对复杂，但其以其高能效比、适应 面积广且运行费用相对较低、应用更加灵活，末端设备能与室内装修形成完美 结合；该主机既能单台独立使用、又多台组合运行，主机设备制冷量大，适用 空调面积广，系统使用成熟，在各个行业均得到广泛应用。
冷凝器1 冷凝器2
双压缩机双回路系统+电子节流技术 蒸发器2 蒸发器1
机组运行更稳定
机组运行效率更高
水冷螺杆机组
2、水冷螺杆机组
产品名称
螺杆机
产品型号
LSBLG260/YA
备注
主力机型
螺杆机
螺杆机 螺杆机
冷水机组设计选型-精选文档
志高中央空调
冷水机组设计选型
国内营销公司市场部 2019年2月25日
第一部分
产品介绍
风冷热泵模块机组
1、风冷热泵模块机组
风冷热泵模块机型谱
能力级别 30KW 60KW 65KW 类型 热泵 热泵 热泵 产品型号 备注 三相电源 三相电源 三相电源
LSQWRF30M/T LSQWRF60M/T LSQWRF65M/T
原
LSBLG100/A，LSBLG130/A，LSBLG160/A，LSBLG200/A，LSBLG300/A， LSBLG480/A，LSBLG560/A机型不变
水冷螺杆机组
2、水冷螺杆机组
适用场所：办公楼、宾馆酒店、学校、 间等场所 医院、商场、餐饮娱乐及厂房车
冷水末端系列
3、冷水末端系列 卧式暗装风机盘管
130KW
热泵
LSQWRF130M/F
三相电源
风冷热泵模块机组
1、风冷热泵模块机组
适用场所：别墅、办公楼、宾馆酒店、学校、 医院、商场、餐饮娱乐及工业厂
房等场所
独立制冷循环系统，可靠性及能效显著提高 模块间可任意组合、可实现分级启动或运行，并能进行集中控制 一个系统最大组合16台模块主机、制冷量可达到2080KW
选择水冷螺杆机组方案的工程特点：
⑴、设置有主机设备专用房、室外有便于安装冷却水塔的位置且水塔通风 散热良好； ⑵、系统只需夏季制冷或冬季需制热时有运行成本较低的热源供给；
⑶、空调使用面积大，室内功能区域划分较多、但系统的同时使用率相对
较高； ⑷、主机设备不能安装于室外、且一个系统中设备数量要求较少； ⑸、系统设有专人管理。
风量：340～2380m3/h 冷量：1.8～12.6kW
冷水机组设计选型
国内营销公司市场部 2019年2月25日
第一部分
产品介绍
风冷热泵模块机组
1、风冷热泵模块机组
风冷热泵模块机型谱
能力级别 30KW 60KW 65KW 类型 热泵 热泵 热泵 产品型号 备注 三相电源 三相电源 三相电源
LSQWRF30M/T LSQWRF60M/T LSQWRF65M/T
原
LSBLG100/A，LSBLG130/A，LSBLG160/A，LSBLG200/A，LSBLG300/A， LSBLG480/A，LSBLG560/A机型不变
水冷螺杆机组
2、水冷螺杆机组
适用场所：办公楼、宾馆酒店、学校、 间等场所 医院、商场、餐饮娱乐及厂房车
冷水末端系列
3、冷水末端系列 卧式暗装风机盘管
130KW
热泵
LSQWRF130M/F
三相电源
风冷热泵模块机组
1、风冷热泵模块机组
适用场所：别墅、办公楼、宾馆酒店、学校、 医院、商场、餐饮娱乐及工业厂
房等场所
独立制冷循环系统，可靠性及能效显著提高 模块间可任意组合、可实现分级启动或运行，并能进行集中控制 一个系统最大组合16台模块主机、制冷量可达到2080KW
选择水冷螺杆机组方案的工程特点：
⑴、设置有主机设备专用房、室外有便于安装冷却水塔的位置且水塔通风 散热良好； ⑵、系统只需夏季制冷或冬季需制热时有运行成本较低的热源供给；
⑶、空调使用面积大，室内功能区域划分较多、但系统的同时使用率相对
较高； ⑷、主机设备不能安装于室外、且一个系统中设备数量要求较少； ⑸、系统设有专人管理。
风量：340～2380m3/h 冷量：1.8～12.6kW
