中央空调设计方案一、空调计算参数（一）室外空调计算参数夏季冬季空调干球温度35.8℃-3℃空调日平均干球温度31.9℃-空调湿球温度27.7℃-室外风速 2.6m/s 2.8m/s通风干球温度33℃5℃最热/冷月平均湿度75% 81%（二）室内空调设计参数夏季冬季温度26±2℃20±2℃相对湿度50%～60% >50%二、空调使用区域设计负荷项目用途：办公、机房降温。
设计冷负荷：180-250W/㎡。

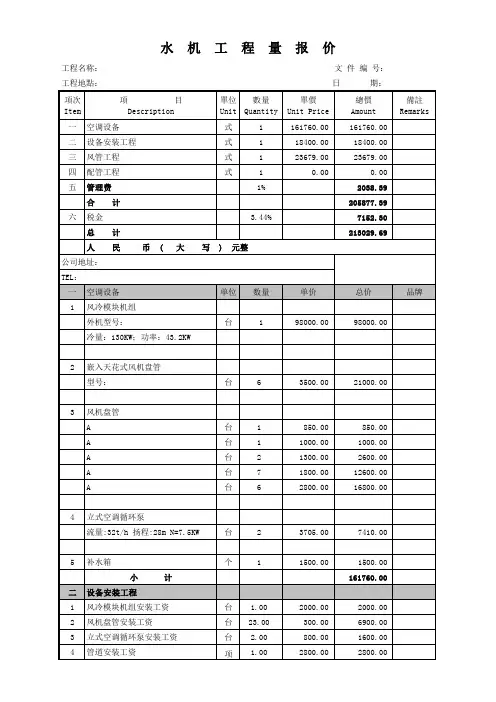

表2-1 格力模块式中央空调工程概算序号设备名称型号数量单位单价总价1 格力风冷热泵模块机LSQWRF130M/B 4 台980002 模块机控制器CF18 4 台1900 7600软化水装置带膨胀水箱BKRF2-1T 2 台13500 27000 3 表冷器G-15000/h 8 台1850014 合计人民币：伍拾柒万肆仟陆佰元整表2-2 工程安装明细表编名称型号单位数量单价小计号1 循环水泵L=44m3/h,H=22m 台 4 ￥1800 ￥72003 蝶阀DN125 台4 ￥420 ￥16804 蝶阀DN80 台 4 ￥350 ￥1400 8 镀锌钢管及保温DN80 米30 ￥87 ￥261015 凝结水排水管VPVC管米15 ￥16 ￥24016 凝结水排水管保温福乐斯米15 ￥25 ￥37517 橡胶软接头DN125 个 4 ￥135 ￥54018 橡胶软接头DN80 个 4 ￥90 ￥36024 压力表0-10KG 块8 ￥80 ￥64025 温度计0-100℃个 4 ￥50 ￥20026 Y型过滤器DN125 个 4 ￥360 ￥144027 Y型过滤器DN80 个 4 ￥225 ￥90031 止回阀DN125 个 4 ￥342 ￥136832 止回阀DN80 个 4 ￥243 ￥97234 自动补水阀DN32 个 2 ￥108 ￥21635 吊杆Φ10副100 ￥80 ￥800036 生料带卷100 ￥1 ￥10037 防锈漆5KG 桶8 ￥50 ￥40038 松节油瓶10 ￥6 ￥6039 沥青漆桶12 ￥80 ￥96040 铁卡带木托批 1 ￥566 ￥56641 焊条 3.2 件 5 ￥100 ￥50042 万能胶水10KG 件 2 ￥165 ￥33043 线管DN16 m 100 ￥3 ￥30044 白厚漆5KG 桶 1 ￥63 ￥6345 抽芯铆钉4*10 盒9 ￥26 ￥23446 帆布米60 ￥30 ￥180053 型材机座及混凝土T 4 ￥1000 ￥400054 运输费项 1 ￥2000 ￥200055 人工费，台 4 ￥5000 ￥2000056 总价：人民币：伍万玖仟肆佰伍拾肆元整（不含税）￥59454兰州东大制冷设备有限公司注：①本报价范围为：空调设备、风管、水系统的安装、保温、空调设备调试；②空调主机设备配电要求业主将电源引至主机处，若需由我方进行配电，费用另计；③若因甲方要求变更设计图纸或所提供图纸标示不明等原因而造成的工程量增加，所增加部分需按乙方预算书标准经甲方核准另行计价，并按实付予乙方由此产生的返工费用。
设计方案说明（格力空调）第一部分:设计方案说明格力小型中央空调系统设计方案一、工程概况本方案中住宅的建筑室内面积约为多m2空调使用面积约为m2。
设有客厅、餐厅、主卧室、次卧、书房。
本工程设计：主机采用格力数码多联家用中央空调机组。
1.电控系统：由主机电控部分、末端内机电控部分、主机与室内机联网控制部分组成。
2.控制方式：各房间室内机就地独立自动控制，主机在电脑控制下自动运行，全部室内机末端可与主机联动。
二、设计参数(一) 室外气象参数：夏季空调室外计算干球温度 T＝36.5℃夏季空调室外计算湿球温度 Ts＝27.3℃冬季干球温度 T＝2.0℃冬季空调室外计算相对湿度Ф＝82％大气压力夏季 991.2hPa冬季 973.2hPa（二）室内设计参数：夏季室内温度冬季室内温度24-28℃18-22℃三、设计依据（一）设计采用规范1.《采暖通风与空气调节设计规范》。
GBJ19－87(2001年版)2.《户用和类似用途冷水热泵机组》国家标准（GB/T18430.2-200119－87）3.《家用中央空调实用技术手册》（交通出版社）（二）业主要求1．业主单位提供的建筑平面图；2．主机与室内机均采用格力产品3．空调主机按全负荷的计算。
4．空调内外机连接采用紫铜管，冷凝水管采用蓝色UPVC管。
四、设计思想（一）优化系统设计，确保运行稳定可靠。
（二）室内温度可在一定范围内随意调控，控制器为格力标配的液晶显示智能温控器，其特点为：1．超小型外观设计，大液晶数字显示室内温度。
2．室内自动恒温控制，24小时定时开/关功能。
（三）系统噪音最小化。
（四）尽量提高安装高度，融入装饰之中（五）降低初投资和运行费用五、主机、末端选型楼层房间功能面积(m2) 冷指标（W/m2）冷负荷（W）室内机型号一楼客厅20 220 4400 GMV-R50P/HL 餐厅11 220 2420 GMV-R25P/HL 书房12 200 2400 GMV-R25P/HL二楼主卧室19 220 4180 GMV-R50P/HL次卧11 200 2420 GMV-R25P/HL 合计73 15.82KW 17.5KW 经计算总冷负荷为17.5KW，根据使用功能分配要求,考虑到空调区域的使用功能不同，不具有同时使用负荷高峰的可能性（如客厅与卧室一般使用会交替）。

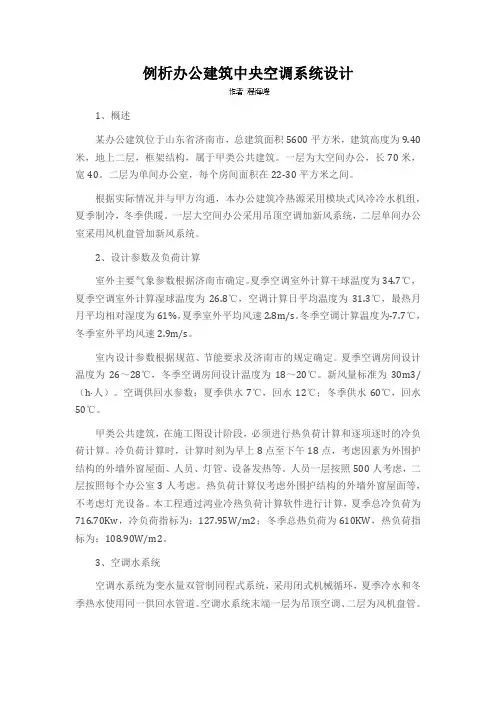

例析办公建筑中央空调系统设计1、概述某办公建筑位于山东省济南市，总建筑面积5600平方米，建筑高度为9.40米，地上二层，框架结构，属于甲类公共建筑。
一层为大空间办公，长70米，宽40。
二层为单间办公室，每个房间面积在22-30平方米之间。
根据实际情况并与甲方沟通，本办公建筑冷热源采用模块式风冷冷水机组，夏季制冷，冬季供暖。
一层大空间办公采用吊顶空调加新风系统，二层单间办公室采用风机盘管加新风系统。
2、设计参数及负荷计算室外主要气象参数根据济南市确定。
夏季空调室外计算干球温度为34.7℃，夏季空调室外计算湿球温度为26.8℃，空调计算日平均温度为31.3℃，最热月月平均相对湿度为61%，夏季室外平均风速2.8m/s。
冬季空调计算温度为-7.7℃，冬季室外平均风速2.9m/s。
室内设计参数根据规范、节能要求及济南市的规定确定。
夏季空调房间设计温度为26～28℃，冬季空调房间设计温度为18～20℃。
新风量标准为30m3/（h·人）。
空调供回水参数：夏季供水7℃，回水12℃；冬季供水60℃，回水50℃。
甲类公共建筑，在施工图设计阶段，必须进行热负荷计算和逐项逐时的冷负荷计算。
冷负荷计算时，计算时刻为早上8点至下午18点，考虑因素为外围护结构的外墙外窗屋面、人员、灯管、设备发热等。
人员一层按照500人考虑，二层按照每个办公室3人考虑。
热负荷计算仅考虑外围护结构的外墙外窗屋面等，不考虑灯光设备。
本工程通过鸿业冷热负荷计算软件进行计算，夏季总冷负荷为716.70Kw，冷负荷指标为：127.95W/m2；冬季总热负荷为610KW，热负荷指标为：108.90W/m2。
3、空调水系统空调水系统为变水量双管制同程式系统，采用闭式机械循环，夏季冷水和冬季热水使用同一供回水管道。
空调水系统末端一层为吊顶空调、二层为风机盘管。
空调水系统管径通过详细的水力计算确定，比摩阻控制在100-300Pa/m。
通过计算，空调冷热水系统各并联环路之间的压力损失相对差额为 3.13%、3.30%、12.88%、11.91%、12.89%，均小于15%。

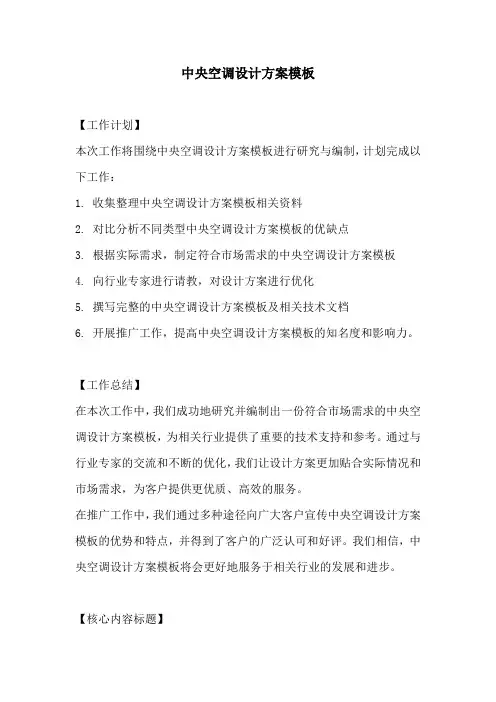

中央空调设计方案模板【工作计划】本次工作将围绕中央空调设计方案模板进行研究与编制，计划完成以下工作：1. 收集整理中央空调设计方案模板相关资料2. 对比分析不同类型中央空调设计方案模板的优缺点3. 根据实际需求，制定符合市场需求的中央空调设计方案模板4. 向行业专家进行请教，对设计方案进行优化5. 撰写完整的中央空调设计方案模板及相关技术文档6. 开展推广工作，提高中央空调设计方案模板的知名度和影响力。
【工作总结】在本次工作中，我们成功地研究并编制出一份符合市场需求的中央空调设计方案模板，为相关行业提供了重要的技术支持和参考。
通过与行业专家的交流和不断的优化，我们让设计方案更加贴合实际情况和市场需求，为客户提供更优质、高效的服务。
在推广工作中，我们通过多种途径向广大客户宣传中央空调设计方案模板的优势和特点，并得到了客户的广泛认可和好评。
我们相信，中央空调设计方案模板将会更好地服务于相关行业的发展和进步。
【核心内容标题】1. 中央空调设计方案模板的优点2. 中央空调设计方案模板的应用场景3. 中央空调设计方案模板的设计原则4. 中央空调设计方案模板的实际应用效果5. 中央空调设计方案模板的未来发展方向【核心内容一】中央空调设计方案模板的优点中央空调设计方案模板是一种标准化的服务模板，它可以大幅度提高设计效率、减少设计成本、缩短开发周期，为客户提供更符合实际需求的设计方案。
相比于传统的定制化设计方法，中央空调设计方案模板具有以下几个优点：1. 标准化：中央空调设计方案模板具有标准化的特点，不但可以方便设计师进行设计，更可以大幅度降低设计出现问题的概率，提高设计的可靠性和稳定性。
2. 高效性：中央空调设计方案模板可以提高设计效率，降低设计成本，减少开发周期，从而为客户节省时间和费用。
3. 优质性：中央空调设计方案模板可以为客户提供更符合实际需求的设计方案，从而为客户提供更高质量的服务。
【核心内容二】中央空调设计方案模板的应用场景中央空调设计方案模板可以应用于各种规模的中央空调设计，特别适用于大型商业中心、工业园区、医院、学校等需要大规模中央空调系统的场所。

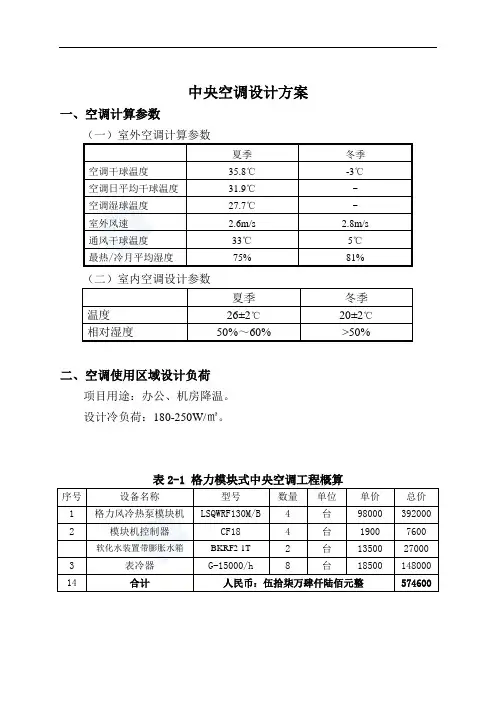

中央空调设计方案一、空调计算参数（一）室外空调计算参数夏季冬季空调干球温度35.8℃-3℃空调日平均干球温度31.9℃-空调湿球温度27.7℃-室外风速 2.6m/s 2.8m/s通风干球温度33℃5℃最热/冷月平均湿度75% 81%（二）室内空调设计参数夏季冬季温度26±2℃20±2℃相对湿度50%～60% >50%二、空调使用区域设计负荷项目用途：办公、机房降温。
设计冷负荷：180-250W/㎡。
表2-1 格力模块式中央空调工程概算序号设备名称型号数量单位单价总价1 格力风冷热泵模块机LSQWRF130M/B 4 台98000 3920002 模块机控制器CF18 4 台1900 7600软化水装置带膨胀水箱BKRF2-1T 2 台13500 27000 3 表冷器G-15000/h 8 台18500 148000 14 合计人民币：伍拾柒万肆仟陆佰元整574600表2-2 工程安装明细表编名称型号单位数量单价小计号1 循环水泵L=44m3/h,H=22m 台 4 ￥1800 ￥72003 蝶阀DN125 台4 ￥420 ￥16804 蝶阀DN80 台 4 ￥350 ￥14008 镀锌钢管及保温DN80 米30 ￥87 ￥261015 凝结水排水管VPVC管米15 ￥16 ￥24016 凝结水排水管保温福乐斯米15 ￥25 ￥37517 橡胶软接头DN125 个 4 ￥135 ￥54018 橡胶软接头DN80 个 4 ￥90 ￥36024 压力表0-10KG 块8 ￥80 ￥64025 温度计0-100℃个 4 ￥50 ￥20026 Y型过滤器DN125 个 4 ￥360 ￥144027 Y型过滤器DN80 个 4 ￥225 ￥90031 止回阀DN125 个 4 ￥342 ￥136832 止回阀DN80 个 4 ￥243 ￥97234 自动补水阀DN32 个 2 ￥108 ￥21635 吊杆Φ10副100 ￥80 ￥800036 生料带卷100 ￥1 ￥10037 防锈漆5KG 桶8 ￥50 ￥40038 松节油瓶10 ￥6 ￥6039 沥青漆桶12 ￥80 ￥96040 铁卡带木托批 1 ￥566 ￥56641 焊条 3.2 件 5 ￥100 ￥50042 万能胶水10KG 件 2 ￥165 ￥33043 线管DN16 m 100 ￥3 ￥30044 白厚漆5KG 桶 1 ￥63 ￥6345 抽芯铆钉4*10 盒9 ￥26 ￥23446 帆布米60 ￥30 ￥180053 型材机座及混凝土T 4 ￥1000 ￥400054 运输费项 1 ￥2000 ￥200055 人工费，台 4 ￥5000 ￥2000056 总价：人民币：伍万玖仟肆佰伍拾肆元整（不含税）￥59454注：①本报价范围为：空调设备、风管、水系统的安装、保温、空调设备调试；②空调主机设备配电要求业主将电源引至主机处，若需由我方进行配电，费用另计；③若因甲方要求变更设计图纸或所提供图纸标示不明等原因而造成的工程量增加，所增加部分需按乙方预算书标准经甲方核准另行计价，并按实付予乙方由此产生的返工费用。
格力模块机空调投标书模板格力中央空调方案书投标单位:日期:联系方式目录一、工程概况二、编制依据三、气象条件四、冷负荷估算五、设备选型六、设备的技术特点七、售后服务承诺八、单位资质文件九、单位业绩十、投标报价一、工程概况, 建筑共分为三部分: 办公楼、小学部、教学楼( 分为东西楼) , 面积约分别为4800平方米、2300平方米、7000平方米, 建筑主要功能教师办公、教学等。
原建筑无空调供冷。
楼体结构为砖混结构, 楼板为空心预制楼板, 墙体及建筑维护结构无保温层, 不属节能建筑( 建筑结构耗能大) 。
二、编制依据●中华人民共和国《节约能源法》●中华人民共和国建设部《民用建筑节能管理规定》●国家标准《采暖通风与空气调节设计规范》( GB50019- )●行业标准《民用建筑设计通则》GB 50352－●《实用供热空调设计手册》( 陆耀庆著, 中国建筑工业出版社)●《空气调节设计手册》( 电子工业部第十设计研究院主编, 中国建筑工业出版社)●《民用建筑采暖通风设计技术措施》( 中国建筑设计研究院主编)●《建筑设备专业设计技术措施》( 北京市建筑设计研究院, 中国建筑工业出版社)三、气象条件石家庄市位于河北省中西部, 属华北平原的一部分。
该区属暖温带半湿润季风气候。
冬季多偏北风, 寒冷干燥; 夏季多偏南风, 炎热潮湿。
多年年平均气温11℃, 七八九月份温度最高, 平均35℃, 一月份最冷, 平均-5.5℃, 年平均降雨量625mm。
石家庄市正定典型年逐日室外气象参数统计图示:石家庄市正定最冷月温度分布图:四、 负荷估算 4.1 设计计算参数 空调室外计算参数:夏季大气压力: 1004.8hpa, 冬季大气压力: 1026.6hpa;夏季室外通风计算干球温度: 29℃, 夏季室外空调计算干球温度: 35℃; 夏季室外空调计算湿球温度: 26.9℃, 冬季室外空调计算干球温度: -11℃ 室内设计计算参数:夏季: 室内设计温度t=24-29℃; 室内相对湿度φ≤60%;冬季: 室内设计温度t=18-22℃;4.2 冷热负荷估算冷量负荷值:根据甲方现有楼房及外围护等情况的现状, 我单位的设计单位面积冷负荷暂估值为: 150W/M2, 您单位的房屋建筑面积为3600 M2、房屋的空调使用面积约为2800 M2。

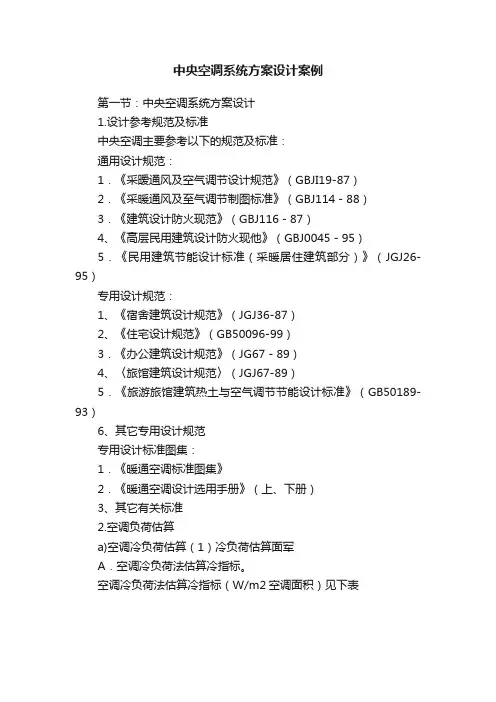

中央空调系统方案设计案例第一节：中央空调系统方案设计1.设计参考规范及标准中央空调主要参考以下的规范及标准：通用设计规范：1．《采暧通风及空气调节设计规范》（GBJI19-87）2．《采暖通风及至气调节制图标准》（GBJ114－88）3．《建筑设计防火现范》（GBJ116－87）4、《高层民用建筑设计防火现他》（GBJ0045－95）5．《民用建筑节能设计标准（采暖居住建筑部分）》（JGJ26-95）专用设计规范：1、《宿舍建筑设计规范》（JGJ36-87）2、《住宅设计规范》（GB50096-99）3．《办公建筑设计规范》（JG67－89）4、〈旅馆建筑设计规范〉（JGJ67-89）5．《旅游旅馆建筑热土与空气调节节能设计标准》（GB50189-93）6、其它专用设计规范专用设计标准图集：1．《暖通空调标准图集》2．《暖通空调设计选用手册》（上、下册）3、其它有关标准2.空调负荷估算a)空调冷负荷估算（1）冷负荷估算面军A．空调冷负荷法估算冷指标。
空调冷负荷法估算冷指标（W/m2空调面积）见下表B：按建筑面积冷指标进行估算建筑面积冷指标注：l、上述指标为总建筑面积的冷负荷指标：建筑面积的总建筑面积小于5000平米时，取上限；大于l0000平米，取下限值。
2、按上述指标确定的冷负荷，即是制冷机的容量，不必再加系数。
3、由于地区差异较大，上述指标以北京地区为准。
南方地区可按上限采取。
热负荷估算（l）按建筑面积热指标进行估算注：总建筑面积、大外围结构热工性能好、窗户面积小，采用较小的指标；反之采用较大的指标。
(2）窗墙比公式法：q=(7a+1.7)W/F(tn-tw)W/m2;说明：q—建筑物的供热指标，W/m22。
a —外窗面积与外墙面积（包括窗之比）；W一外墙总面积（包括窗），m22F一总建筑面积，m2tn一室内供暖设计温度，℃tw一室外供暖设计温度，℃（3）冷热负荷说明A．以上估算的冷热负荷指标，是按2000年10月1日以前执行的《民用建筑节能设计标准》进行估算的。
暖通空调系统设计手册目录第一章设计参考规范及标准 (5)一、通用设计规范： (5)二、专用设计规范： (5)三、专用设计标准图集： (5)第二章设计参数 (6)一、商业和公共建筑物的空调设计参数ASHRAE (6)二、舒适空调之室内设计参数日本 (7)三、新风量 (8)1、每人的新风标准ASHRAE (8)2、最小新风量和推荐新风量UK (9)3、各类建筑物的换气次数UK (9)4、各场所每小时换气次数 (9)5、每人的新风标准UK (10)6、考虑节能的基本新风量（1/s人）(日本) (11)7、办公室环境卫生标准日本 (11)8、民用建筑最小新风量 (11)第三章空调负荷计算 (15)一、不同窗面积下，冷负荷之分布% (15)二、负荷指标（估算）（仅供参考） (15)三、空调冷负荷法估算冷指标。
空调冷负荷法估算冷指标（W/M2空调面积）见下表 (16)四、按建筑面积冷指标进行估算建筑面积冷指标 (17)五、建筑物冷负荷概算指标香港 (18)六、各类建筑物锅炉负荷估算W/M3℃ (19)七、热损失概算W/M3℃ (20)八、冷库冷负荷概算指标 (20)第四章风管系统设计 (21)一、通风管道流量阻力表 (21)1、缩伸软管摩擦阻力表 (21)2、镀锌板风管摩擦阻力表 (21)二、室内送回风口尺寸表 (24)1、风口风量冷量对应表 (24)2、不同送风方式的风量指标和室内平均流速ASHRAE (25)三、室内风管风速选择表 (25)1、低速风管系统的推荐和最大流速m/s (25)2、低速风管系统的最大允许速m/s (25)3、通风系统之流速m/s (26)四、室内风口风速选择表 (26)2、以噪音标准控制的允许送风流速m/s (27)3、推荐的送风口流速m/s (27)4、送风口之最大允许流速m/s (27)5、回风口风速 (27)6、回风格栅的推荐流速m/s (28)7、百叶窗的推荐流速m/s (28)8、逗留区流速与人体感觉的关系 (28)9、顶棚散流器送风量 (28)10、侧送风口送风量 (29)五、通风系统设计 (31)1、送风口布置间距 (31)2、标准型号风盘所接散流器的尺寸表-办公室 (31)3、散流器布置 (32)4、空调房间允许最大送风温差℃ (32)5、工艺性空气调节空调房间允许最大送风温差. (32)6、厨房通风问题 (32)7、消声器、静压箱总结 (37)8.风管贴吸音材料风道的衰减量（日本） (38)9.风管的自然衰减量（只有直风道dB/m，其它都是dB） (39)六、防排烟设计 (39)第五章管道系统设计 (43)一、空调管路系统的设计原则 (43)二、管路系统的管材 (44)三、供回水总管上的旁通阀与压差旁通阀的选择 (45)四、空调水系统管径的确定 (46)五、冷冻水泵扬程估算方法 (48)1、水泵扬程简易估算法 (48)2、冷冻水泵扬程实用估算方法 (49)3、水泵扬程设计 (50)六、冷却水系统的设计 (50)1、冷却水系统的补水量 (51)2、冷却水循环系统设计中应注意的几个问题： (52)七、冷凝水管道设计 (52)八、分汽缸、分水器、集水器尺寸的确定 (53)九、膨胀水箱的容积计算 (55)十、空压管道管径选择表 (58)十一、保温 (58)十三、阀门选用 (59)第六章空调设备选型 (60)一、机组选型 (60)二、机组选型案例 (60)三、辅助设备 (62)1、冷却塔 (62)3、热泵中央空调系统水量计算 (63)4、冷冻水和冷却水流量估算 (64)5、设备水压力降估算（日本） (64)6、制冷机冷却水量估算表 (64)第七章材料、设备资料 (64)一、钢板和铝板的厚度和重量ASHRAE (64)二、角钢和角铝的规格和重量ASHRAE (65)三、计算单位换算 (65)四、常用液体的密度（单位：103千克/米3，未注明者为常温下） (67)五、空气调节常用计算公式 (68)六、钢材理论重量计算 (70)七、专业英语 (71)第八章耗电量、机房面积 (85)1、水源热泵系统设备耗电量比例 (85)2、医院耗电量比例TRANE (85)3、各种系统分项造价占总造价的百分率%（近似） (85)4、冷水机组和附属设备估算（△T=5℃） (85)5、空调面积占建筑面积比例 (86)6、空调机房建筑面积概算指标 (86)7、空调设备所占的建筑面积百分率% (87)8、设备层布置原则： (87)第九章暖通空调中存在的问题及解决办法、图纸要求 (89)一、贯彻执行暖通设计规范、标准方面存在的问题 (89)1.1 室内外空气计算参数不符合规范要求 (89)1.2 供暖热负荷计算有漏项和错项 (89)1.3 卫生间散热器型式选择不妥 (89)1.4 楼梯间散热器立、支管未单独配置 (89)1.5 供暖管道敷设坡度不符合规范要求 (89)1.6 厨房操作间通风存在问题 (89)1.7 膨胀水箱与热(冷)水系统的连接不符合规范要求 (90)1.8 通风空调系统防火阀的设置不符合规范要求 (90)1.9 防烟楼梯间前室送风口风量的确定有问题 (90)1.10 误将防烟分区排风量的计算混同于排烟风机风量的计算 (90)1.11 高层建筑排烟系统排烟口选型不当 (91)二、在工程设计中存在的问题 (91)2.1 供暖入口设置过多 (91)2.2 供暖系统设计不合理 (91)2.3 排风系统设计不合理 (91)2.4 空调系统的选择不合理 (91)2.5 厕所采用风机盘管时未加新风 (92)2.6 平衡阀的设置与口径选择存在问题 (92)2.7 系统分区不当造成失败 (92)2.8、双风机系统设计问题 (93)2.9 送回风管布置不好 (94)3.0 排气系统设计诸问题 (95)三、设计图纸方面存在的问题 (96)3.1 设计说明内容不完整 (96)3.2 平面图深度不够，有些应该绘制的内容遗漏 (96)3.3 系统图深度不够 (97)3.4 锅炉房设计过于简化 (97)3.5 计算书内容不全甚至全部空白 (97)3.6 暖通空调设备未编号列表表示，图画繁杂不清 (97)3.7 平面图、剖面图、系统图不一致 (97)3.8 设计图纸与计算书不一致 (97)四、问题原因及克服方法 (98)五、施工图设计深度要求 (98)5.1 设计说明、施工说明、图例和设备表 (98)5.2 设备平面图 (98)5.3 剖面图 (99)5.4 通风、空调、制冷机房平面图 (99)5.5 通风、空调、制冷机房剖面图 (99)5.6 暖通设计中的系统图、立管图 (99)5.7 详图 (99)计算书（供内部使用，备查） (99)第一章设计参考规范及标准中央空调主要参考以下的规范及标准：一、通用设计规范：1．《采暧通风及空气调节设计规范》（ GBJI19-87）2．《采暖通风及空气调节制图标准》（GBJ114－88）3．《建筑设计防火规范》（GBJ116－87）4、《高层民用建筑设计防火规范》（ GBJ0045－95）5．《民用建筑节能设计标准（采暖居住建筑部分）》（JGJ26-95）二、专用设计规范：1、《宿舍建筑设计规范》（JGJ36-87）2、《住宅设计规范》（GB50096-99）3．《办公建筑设计规范》（JG67－89）4、〈旅馆建筑设计规范〉（JGJ67-89）5．《旅游旅馆建筑热土与空气调节节能设计标准》（GB50189-93）6、其它专用设计规范三、专用设计标准图集：1．《暖通空调标准图集》2．《暖通空调设计选用手册》（上、下册）3、其它有关标准第二章设计参数一、商业和公共建筑物的空调设计参数ASHRAE建筑物室内设计参数室内空气流速m/s循环空气1/h最小新风1/s每人噪声NC空气过滤器效率％年能耗MJ/m 夏季冬季温度℃相对湿度温度℃相对湿度饮食娱乐中心咖啡室 26 40 21～23 20～30 0.25(1.8m) 12～15 5 40～50 >35 570～4500 餐厅23～26 55～60 21～23 20～30 0.13～0.15 8～12 2.5 35～40 >35 570～5700 酒吧23～26 50～60 21～23 20～30 0.15(1.8m) 15～20 5 35～50 >35 570～4500 夜总会23～26 50～60 21～23 20～30 <0.13(1.5m) 20～30 12 35～45 >35 230～2800 厨房29～31 －21～23 －0.15～0.25 12～15 全新风40～50 10～15 1140～4500办公楼23～26 40～50 21～23 20～300.13～0.23(4～10I/s m )4～102.5(0.03～1.3l/sm )30～45 35～60 280～3400图书馆、博物馆档案室20～22个40～55别20～22考40～55虑0.13<0.138～128～122.59～1435～403535～601.35％11.85～95％170～2800280～1140保龄球中心24～26 50～55 21～23 20～30 0.25(1.8m) 10～15 5 40～50 10～15 1140～2300电讯中心电话22～26 40～50 21～26 40～50 0.13～0.15 8～20 5 60 >85 1700～5700 电报23～26 45～55 21～23 40～50 0.13～0.15 8～20 5 40～50 85 570～1700电视台 23～26 45～5523～26 30～40<0.13(3.7m) 15～40 515～25 >351140～2300运输中心 车房 26～36 － 4～13 － 0.15～0.38 4～6 7.5 35～50 10～15 230～2300空港大楼23～26 50～6021～23 20～300.13～0.15(1.8m)8～12 2.535～50 >351140～1700海港大楼23～26 50～6021～23 20～300.13～0.15(1.8m)8～122.535～50 10～15 280～1140公车站 23～26 50～6021～23 20～300.13～0.15(1.8m)8～122.535～50 351700～2800仓库 个 别 考 虑 － 1～42.5 (0.05l/sm)7510～35 230～4000二、舒适空调之室内设计参数 日本人体活动 房间用途夏季冬季 运行控制条件（冬-夏）Clo等效温度 。
第一部分风冷模块机组介绍一、Y型风冷模块机组产品特点一、节能环保1 COP行业前沿①低温强热风冷模块机组达到一级能效，制冷能效比高达3.52，制热能效达3.6，实现行业前沿，已获得国家节能认证证书。
①全热回收风冷模块机组达到二级能效，制冷能效比达到3.39，热回收模式下，综合性能系数高达8.28，已获得国家节能认证证书。
③二级能效风冷模块实现3.39的高能效比，已获得国家节能认证证书。
④全系列新外观风冷模块机组均进入政府节能采购清单，具备节能认证证书。
2进口电子膨胀阀①机组采用进口不二工机减速型2000级电子膨胀阀，精度高，可控制水温波动小，提高了舒适度的同时，能效也进一步提升。
②温度精确控制冷热水温恒定室外机电子膨胀阀采用PID控制，使冷媒量分配更加精确，出水温度波动设定温度±0 5℃3三相风机电机①三相电机与单相电机相比，三相电机的转速稳定性更好、功率因数及效率高、启动力矩大且运行电流小，所以业主可以选用较小的断漏器，节省安装成本的同时降低了机组噪音。
②轴流式大叶片低噪音风扇，采用专利的风叶外形设计，提高了换熟效率，降低了机组功率和噪音。
4环保冷媒应用保护臭氧层机组有R410A环保冷媒机型可选，其臭氧破坏指数(ODP)为零。
二、稳定可靠1机组互备运转机组采用模块化设计，各模块之间没有主从之分，最多可以连接16个独立的单元模块，容量达到2080kW，同时各个系统完全独立，便于安装和维修。
2压缩机均衡运转保证系统稳定运行自行判定压缩机的运行时间，运行过程中，先加载运行时间短的压缩机，先卸载运行时间长的压缩机，使整个机组各个压缩机的运行时间相同，增加了机组的整体使用寿命。
3机组双重防冻保护机组的防冻保护通过采用压力传感器与温度传感器的实时检测，配台精准的电子膨胀阀控制，确保换热器始终处于安全的运转范围内，压力和温度的双重保护，可靠性高，减少维修损失。
4部件可靠①进口低压压力传感器机组采用进口低压压力传感器，部件质量更可菲；通过压力传感器实时监测，实现对系统迅速、全面、精准的控制，确保机组高效稳定的运行。
风管式空调机组方案书一、制造企业简介珠海格力电器股份有限公司是一家集研发、生产、销售、服务于一体的国际化家电企业，拥有格力、TOSOT、晶弘三大品牌，主营家用空调、中央空调、空气能热水器、手机、生活电器、冰箱等产品，2014年实现营收1400.05亿元，纳税148.07亿元，2015年排名“福布斯全球2000强”第385名，家用电器类全球第一位。
公司自1991年成立以来，始终坚持“自主创新”的发展理念，秉承“百年企业”的经营目标，凭借领先的技术研发、严格的质量管理、独特的营销模式、完善的售后服务享誉海内外。
公司总部位于珠海，在全球建有重庆、合肥、郑州、武汉、石家庄、芜湖、巴西、巴基斯坦等9大生产基地，覆盖了从上游零部件生产到下游废弃产品回收的全产业链条。
目前，公司获批建设“国家重点实验室”，建有2个国家级技术研究中心、1个国家级工业设计中心、7个研究院、52个研究所、632个先进实验室，累计申请专利20738项，其中申请发明专利6811项，开发出20个大类、400个系列、12700多种规格的产品，远销160多个国家和地区，用户超过3亿。
2005年至今，格力家用空调产销量连续10年领跑全球。
2006年，格力空调获得“世界名牌”荣誉称号。
二、设计方案及产品技术介绍1、设计方案说明一、工程概况该项目为酒店，共120间客房。
二、设计依据：1、《采暖通风与空气调节设计规范》（GB50019-2003）2、《广西壮族自治区公共建筑节能设计规范》（DB45/T392-2007）3、《全国民用建筑工程设计技术措施暖通空调动力》4、《建筑给水排水设计规范》（GB50015-2003）5、业主提供的资料和设计要求。
三、室内设计标准夏季：空气温度：26±2℃冬季：空气温度：18±2℃相对湿度：65±5% 相对湿度：55±5%四、空调方案1、设计说明为了减小在设计、施工中的工作量和工作难度，降低成本，减少对建筑物的改造、破坏，同时考虑到装饰的美观、后期维护、运行成本低、控制灵活，所以建议使用格力风管式机组。
