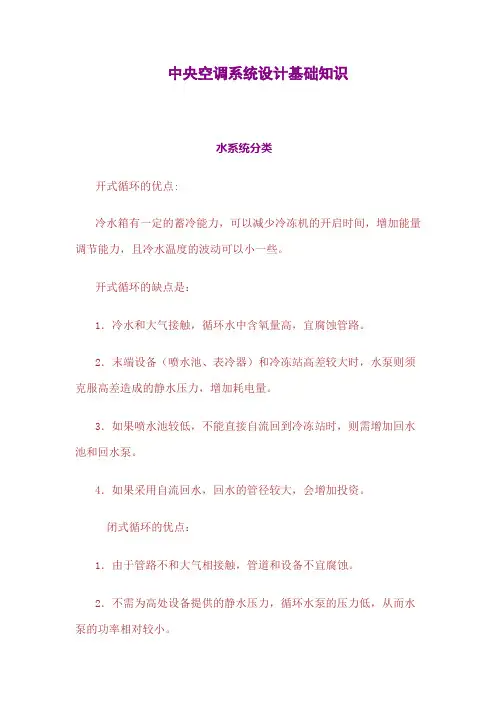

中央空调系统设计基础知识水系统分类开式循环的优点:冷水箱有一定的蓄冷能力，可以减少冷冻机的开启时间，增加能量调节能力，且冷水温度的波动可以小一些。
开式循环的缺点是：1．冷水和大气接触，循环水中含氧量高，宜腐蚀管路。
2．末端设备（喷水池、表冷器）和冷冻站高差较大时，水泵则须克服高差造成的静水压力，增加耗电量。
3．如果喷水池较低，不能直接自流回到冷冻站时，则需增加回水池和回水泵。
4．如果采用自流回水，回水的管径较大，会增加投资。
闭式循环的优点：1．由于管路不和大气相接触，管道和设备不宜腐蚀。
2．不需为高处设备提供的静水压力，循环水泵的压力低，从而水泵的功率相对较小。
3．由于没有回水箱、不需重力回水、回水不需另设水泵等，因而投资省、系统简单。
闭式循环的缺点：1．蓄冷能力小，低负荷时，冷冻机也需经常开动。
2．膨胀水箱的补水有时需要另设加压水泵。
水系统管道设计两管制：冷水系统和热水系统采用相同的供水管和回水管，只有一供一回两根水管的系统。
优点：两管制系统简单，施工方便；缺点：不能用于同时需要供冷和供热的场所。
三管制：分别设置供冷管路、供热管路、换热设备管路三根水管；其冷水和热水的回水关共用。
优点：三管制系统能够同时满足供冷和供热的要求，管路系统较四管制简单；缺点：比两管制复杂，投资也比较高，且存在冷、热回水的混合损失。
四管制：冷水和热水的系统完全单独设置供水管和回水管，可以满足高质量空调环境的要求。
优点：四管制系统能够同时满足供冷和供热的要求，并且配合末端设备能够实现室内温度和湿度精确控制的要求；由于冷水和热水在管路和末端设备中完全分离，有助于系统的稳定运行和减小设备的腐蚀；缺点：初投资高，管路布置复杂。
水系统同程异程式同程式系统：经过每一并联环路的管长基本相等，如果通过每米长管路的阻力损失接近相等，则管网的阻力不需调节即可保持平衡。
优点：同程式系统中系统的水力稳定性好，各设备间的水量分配均衡，调节方便。
第一部分中央空调基础知识一、有关空调的基础知识1 、空调的基本概念2 、空调的分类3 、有关空调的常用术语4 、常用空调计量单位及换算5、几种常见空调主机形式6中央空调机组分类二、中央空调工作原理1 、空调的制冷工作原理2 、空调的制热工作原理3 、空调系统的组成部分第二部分中央空调方案设计基础知识介绍一、各类建筑物空调负荷估算值二、空调方案比较确定三、制冷主机选型四、末端设备选型1、风机盘管选型2、空调机组选型五、空调水系统设计1、空调水系统的设计原则2、各种空调水系统的优缺点比较3、冷却水系统设计4、冷冻水系统设计5、冷凝水系统设计六、空调风系统设计1、空调风系统设计原则2、空调气流组织分布3、空调风管管径及风口尺寸计算第三部分中央空调工程造价第四部分中央空调施工简介第五部分净化空调简介第六部分采暖工程简介第七部分部分经典案例介绍第一部分中央空调基础知识一、有关中央空调的基础知识1空调的基本概念1.1什么是空调？答：对空气进行适当的处理，使室内空气的温度、相对湿度、压力、洁净度和气流速度等参数能保持在一定范围内。
这种制造室内气候环境的技术措施，称为空气调节，简称空调。
1.2空气调节的任务？I答：在一定的范围内保持室内的温度和相对湿度，是空调最基本的任务。
空调环境要求的最佳温度和最佳相对湿度，分别称为温度基数和相对湿度基数。
空调环境允许的温度和相对湿度的波动值，称为空调精度。
舒适性空调对空调精度无严格的规定，工艺性空调、净化性空调对空调精度则有明确规定。
1.3什么是制冷剂，其工作原理是什么？答：在被冷却对象和环境介质之间传递热量，并最终把热量从被冷却对象传给环境介质的制冷机中进行制冷循环的工作物质。
其工作原理是制冷剂在蒸发器内吸收被冷却物质的热量而蒸发，在冷凝器中将所吸收的热量传给周围的空气或者水，而被冷却为液体，往复循环，借助于状态的变化来达到制冷的作用。
1.4什么是载冷剂，其工作原理是什么？答：将制冷装置的制冷量传递给被冷却介质的媒介物质。
格力中央空调设计基础知识目录一、中央空调基础概念 (2)1.1 中央空调的定义 (3)1.2 中央空调系统组成 (3)1.3 中央空调系统的分类 (5)二、格力中央空调特点及优势 (6)2.1 格力中央空调特点 (7)2.2 格力中央空调优势 (8)三、格力中央空调设计原理 (9)3.1 空调负荷计算 (11)3.2 设计环境参数选择 (12)3.3 风系统设计 (13)3.4 水系统设计 (15)3.5 冷热源设计 (17)四、格力中央空调设备选型与配置 (18)4.1 压缩机选型与配置 (19)4.2 通风机选型与配置 (21)4.3 冷热水泵选型与配置 (22)4.4 冷却塔选型与配置 (23)4.5 变频器选型与配置 (24)五、格力中央空调工程设计 (26)5.1 工程设计流程 (27)5.2 工程设计要点 (29)5.3 工程设计实例 (30)六、格力中央空调安装与调试 (32)6.1 安装前准备工作 (33)6.2 安装过程指导 (33)6.3 调试与验收 (35)七、格力中央空调维护与保养 (36)7.1 日常维护 (37)7.2 定期保养 (38)7.3 故障处理 (39)八、格力中央空调节能与环保 (40)8.1 节能技术应用 (41)8.2 环保技术应用 (42)8.3 节能与环保效果评估 (43)一、中央空调基础概念系统类型：常见的中央空调系统包括水系统、风系统以及结合水系统和风系统的组合系统。
水系统通常由冷水机组、冷却塔、水泵、热水加热器、冷却水管道、加热水管道等组成，主要用于冷却或加热；风系统则主要由风机、风管、空气处理设备（如空调盘管、加湿器、除湿器、新风系统等）组成，主要用于空气的处理。
设计原则：中央空调系统的设计应遵循科学性、安全性、经济性、实用性原则。
科学性要求设计依据相关标准和规范，确保系统能够高效稳定运行；安全性要求系统设计中应考虑操作维护人员的职业安全，确保设备运行无害；经济性要求在保证系统性能的基础上，尽量减少工程投资和运行成本；实用性则要求系统设计应考虑使用环境的特点，实现良好的舒适性和环境质量。
中央空调基本知识介绍目录一、中央空调基本概念 (3)1.1 中央空调的定义 (4)1.2 中央空调的组成 (4)二、中央空调系统类型 (6)2.1 风冷式中央空调 (7)2.2 水冷式中央空调 (7)2.3 混合式中央空调 (9)三、中央空调工作原理 (10)3.1 风冷式中央空调工作原理 (11)3.2 水冷式中央空调工作原理 (12)3.3 混合式中央空调工作原理 (13)四、中央空调主机设备 (13)4.1 压缩机 (15)4.3 节流装置 (17)4.4 通风机 (18)五、中央空调末端设备 (20)六、中央空调系统设计 (21)6.1 系统设计原则 (22)6.2 空调负荷计算 (23)6.3 设备选型与配置 (24)6.4 系统布局与管道设计 (25)七、中央空调系统安装与调试 (26)7.1 安装前准备工作 (28)7.2 安装过程指导 (29)7.3 系统调试与验收 (30)7.4 定期维护与保养 (31)八、中央空调系统运行与维护 (33)8.2 维护保养 (35)8.3 故障诊断与处理 (35)8.4 节能措施与环保技术 (37)九、中央空调系统节能与环保 (38)9.1 节能技术 (39)9.2 环保技术 (40)9.3 绿色建筑与可持续发展 (42)十、中央空调发展趋势与新技术应用 (43)10.1 发展趋势 (45)10.2 新技术应用 (46)10.3 智能化与信息化发展 (47)一、中央空调基本概念也称为中央空气调节系统，是一种用于提供舒适室内环境的空气处理设备。
它通过集中处理和分配空气，实现对建筑物内各个区域的温度、湿度、风速和空气质量的控制，从而创造一个宜人的居住和工作环境。
通风机：负责将空气从室外吸入并输送到室内，同时也将室内的污浊空气排出。
冷热源：包括制冷机组、热水机组等，用于制备所需的冷热水或空调风。
空气处理单元：包括过滤器、加热器、冷却器、加湿器、除湿器等，用于对空气进行冷却、加热、加湿、除湿等处理。
中央空调方案设计说明一、设计依据1．土建专业提供的建筑平、立、面图。
2、本工程甲方使用要求3、《采暖通风与空气调节设计规范》（G B50019-2003）4、《通风与空调工程施工质量验收规范》（G B50243-2002）5、《公共建筑节能设计标准》（G B50189-2005）6、《实用供热空调设计手册》(93年版7、《采暖与卫生工程施工及验收规范》（GB J242）8、《给水排水管道工程施工及验收规范》（GB50268）9、《制冷设备、空气分离设备安装工程施工及验收规范》（G B50274）二、工程概况本工程为郑州市✉✉✉✉中央空调系统。
该项目位于红旗路与卫生路交叉口 ☜ ☠。
建筑面积： ㎡，建筑高度： 米，中央空调使用面积约为 0㎡。
此建筑为四层钢结构框架，其中一、二层为诊室区域、三层为部分诊室及办公区域、四层为会议室。
本中央空调设计方案根据办公用房的特点和需要打造适合的全年舒适性中央空调系统空调。
三、设计参数夏季室外计算大气压力： ☐♋；夏季空调室外计算干球温度： ；夏季空调室外计算湿球温度： ；夏季通风室外计算干球温度： ；室外计算相对湿度： ；冬季空调室外计算温度： ；夏季空调室外计算大气压力： ☐♋；室外计算相对湿度： ；四、建筑冷热负荷该建筑的负荷计算采用冷负荷系数法和估算法相结合，主要考虑了外墙和外窗的得热负荷，室内人员、照明、发热设备等的散热形成的冷负荷。
五、设计选型根据此业主的使用要求（达到冬、夏季室内温度调节国家标准，节能、噪音小、系统使用时维护量小、所有房间不会在同时使用、每个房间可以独立控制、一个系统能具备制冷及采暖等），此工程采用：外机为格力直流变频多联空调机组、内机为格力风管机及四面出风天井式室内机(详见中央空设计图纸，能完全满足业主的以上需要。
负荷选型说明：（ ）此中央空调设计总（冷负荷）： 总（热负荷）： 单位冷负荷 （ ）主机选型：为充分考虑中央空调制冷、制热效果及运行的节能性，中央空调主机采用✋ ☹✞为 的格力直流变频机组五台。
