建筑工程支撑系统安全技术规程第一章总则第一条为了确保建筑工程支撑系统的安全运行，保障人员和财产安全，制定本技术规程。
第二条本技术规程适用于建筑工程支撑系统的设计、安装、使用、维护和检修等各个阶段。
第三条建筑工程支撑系统包括立柱、脚手架、扒马手、支撑构件等。
第四条建筑工程支撑系统的设计、安装、使用和检修应符合国家和行业的相关规定。
第五条使用建筑工程支撑系统的单位和个人应具备相应的资质和技能，严格按照技术规程进行操作。
第二章设计与安装第六条建筑工程支撑系统的设计应符合强度、稳定性、可靠性和施工工艺要求。
第七条设计单位应根据具体工程的要求，制定相应的设计方案和施工图纸。
第八条设计单位应对建筑工程支撑系统的材料和构件进行选择和验收，确保质量合格。
第九条建筑工程支撑系统的安装应由具备相应资质的安装单位进行，并按照设计方案和施工图纸进行操作。
第十条安装单位应对施工人员进行培训，提高其技能水平和安全意识。
第十一条安装单位应对建筑工程支撑系统进行验收，并出具相应的验收报告。
第十二条安装完成后，应进行试验和性能检测，确保建筑工程支撑系统的稳定性和可靠性。
第三章使用与维护第十三条使用建筑工程支撑系统的单位和个人应按照技术规程进行操作，严禁违反规定行为。
第十四条使用单位应对建筑工程支撑系统进行定期检查，发现问题及时进行处理。
第十五条使用单位应对建筑工程支撑系统的负荷进行控制，在允许范围内使用。
第十六条使用单位应定期对建筑工程支撑系统进行维修和保养，确保其正常运行。
第十七条使用单位应建立健全的安全管理制度，做好人员安全培训工作。
第十八条使用单位应按照规定备齐相应的应急救援设备和器材。
第四章检修与报废第十九条建筑工程支撑系统的检修应由具备相应资质的检修单位进行，严格按照技术规程进行操作。
第二十条检修单位应制定相应的检修计划和方案，对建筑工程支撑系统进行全面的检查和维修。
第二十一条检修单位应对建筑工程支撑系统的零部件进行检测和更换，确保其正常使用。
工程施工方案模板5篇工程施工方案模板篇1一、工程概况：本工程5#6#7#住宅楼位于佛坪县城，由陕西华瑞勘察设计有限责任公司设计，陕西省第四建筑工程公司佛坪县保障房项目部承建，5#楼建筑面积5500M2，6#楼建筑面积为6508.6㎡，7#楼为7597.53㎡，设计使用年限50年，抗震设防烈度为6度设防，砖混结构，层高为2.7米，储藏室为2.3米，室内外高差0.15米。
二、编制依据：依据建筑施工规范及关工艺标准，本工程基础为条形砖基础，楼层基础的埋深为-1.8米。
为了加快施工进度故基础采用机械大开挖。
三、基础的施工顺序为：基础大开挖打龙门桩—基础放线—100㎜素砼垫层—条形砼基础—基础砖砌体—地圈梁—回填房心土。
四、土方开挖及边护：根据本工程特点，本工程土方反铲挖掘机从东端同时开挖，采用机械大开挖，机械开挖至垫层标高以上100mm后，采用人工挖至设计标高。
土方开挖前，先放好基础边线和土方开挖线，并将其引到基槽以外不会被破坏的地方，开挖时注意底局部预留100厚土层，待验槽后浇筑垫层时挖除以防止因基底长时间暴露而受扰动。
开挖基槽时如发现土层与地质报告不符或发现不良地基，如暗沟、暗升、暗塘、墓穴及人防施等，应立即通知建设单位地质勘探部门、设计院等有关部门人员到现场研究解决。
土方开挖时，施工测量人员严格控制标高，严禁超挖。
土方工程采用大开挖，自然放坡，放坡系数取1：0.33。
五、基础垫层及条基砼施工1、浇捣C10砼垫层时，按每个台班留置试块3组，做试块时请监理公司人员旁边监督，并进行标准养护。
2、在垫层浇筑前要对基槽土方进行修整，应用竹签对基槽的标高进行标识。
先用竹签订在基槽的中，然后用水准尺对其进行测定标高。
在素砼浇筑过程中，将以这些竹签的顶为基准，进行总体标高测定。
在砼具体施工时，测量员应对全程进行控制施工。
由远而近，并不得在同一处连续布料，应在2米范围类水平移动布料，且垂直于浇筑，振动棒插入间距一般为400mm左右，振捣时间一般为15~30S，并且在20~30min后对其进行二次复振。

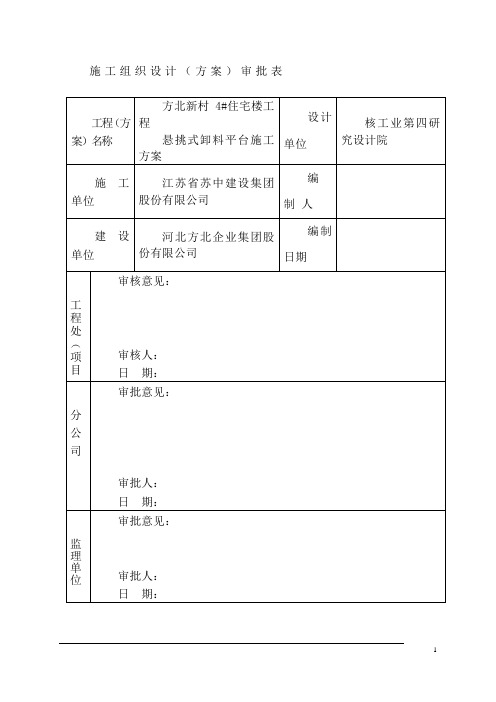

施工组织设计（方案）审批表部）单位目录1．编制依据 (3)2．工程概况 (3)3．卸料平台布置位置 (3)4．卸料平台构造 (3)5．卸料平台固定 (4)5．1、下支座固定 (4)5．2、斜拉支座固定 (4)6．悬挑式钢平台设计计算 (4)6．1次梁的计算 (5)6．2主梁的计算 (7)6．3钢丝拉绳的内力计算 (10)6．4钢丝拉绳的强度计算 (10)6．5钢丝拉绳吊环的强度计算 (11)6．6操作平台安全要求 (11)7、制作及使用注意事项 (12)附图一卸料平台布置位置图附图二卸料平台平面图附图三卸料平台侧立面图附图四卸料平台螺栓节点图附图五卸料平台吊环节点图1．编制依据建筑施工高处作业安全技术规程(JGJ80-91)2．工程概况3．卸料平台布置位置卸料平台根据施工层需要利用塔吊就位安装，平面位置分别在 A 轴交4-5轴、17-18轴的外侧，见附图一。
4．卸料平台构造参照《建筑施工高处作业安全技术规范》（JGJ80-91）中有关形式进行设置，平台尺寸为5.3m×2.5m=13.25m2，其中：主梁选用[14槽钢，次梁采用[8槽钢，平台板采用5cm木板，斜拉钢丝绳采用6×37+1直径为21.5mm，卸料平台平面布置及侧立面见附图二、附图三。
5．卸料平台固定5.1、下支座固定下支座搁置在楼层结构面上，通过钢丝绳与结构梁连接固定。
见附图二及附图四。
5.2、斜拉支座固定为确保安全起见设两道斜拉钢丝绳，一端与平台的拉环连接，与拉环连接用专用的挂钩挂牢。
另一端穿过框架梁上预留的爬架穿墙留洞用三个钢丝夹具（型号YT-22）固定牢固形成拉点。
见附图二及附图五。
6．悬挑式钢平台设计计算悬挂式卸料平台的计算参照连续梁的计算进行。
由于卸料平台的悬挑长度和所受荷载都很大，因此必须严格地进行设计和验算。
平台水平钢梁(主梁)的悬挑长度5.30m，悬挑水平钢梁间距(平台宽度)2.50m。
次梁采用[8号槽钢U口水平，主梁采用[14a号槽钢U口水平，次梁间距1.00m。
目录一、工程概况 (2)二、模板支撑方案选择 (3)三、编制依据 (3)四、材料选用及质量要求 (3)五、基本要求 (3)六、荷载传递情况和具体方案 (3)1、荷载传递 (3)2、方案设计 (4)七、搭设要求 (5)八、安全质量保证措施 (6)九、主要材料需用量 (7)十、荷载计算及支撑系统验算 (7)1、计算单元 (7)2、支架立面图 (8)十一、工字钢悬挑脚手架验算 (9)1、脚手架参数 (9)2、横向水平杆验算 (11)3、纵向水平杆验算 (13)4、扣件抗滑承载力验算 (14)5、立杆稳定验算 (14)6、连墙件承载力验算 (16)7、悬挑钢梁验算 (17)十二、简支梁荷载验算 (19)1、简支梁上荷载分析 (19)2、支撑钢梁承载力计算（以7#楼为例计算） (20)十三、结束语 (21)消防连廊模板支撑方案优化设计[摘要] 悬挑消防连廊在高层建筑设计中很普遍,特殊的消防通道给施工带来了很大的难度,模板支撑方案合理与否直接影响到施工安全、工期、成本乃至工程质量,基于上述考虑,本工程高层住宅楼选用荷载传递法支模方案完成了在十四层及以上的长跨度悬挑消防连廊模板支撑设计。
该方案节约了支撑材料数量，在降低了施工费用的同时又保证了安全质量。
[关键词]高层住宅楼；悬挑消防连廊；支撑系统一、工程概况该工程为沈阳华凌房地产有限公司开发的居住楼，7-1~7#楼建筑面积约为110000㎡，地下1层，地上18~32层，框架剪力墙结构，在十四层及十九层以上有悬挑消防连廊，十四层连廊标高为+37. 7 m，十九层连廊标高为52.2m。
因此, 选择合理的模板支撑方案是该悬挑消防连廊结构施工的关键。
图1 一至十三层主体结构示意图图2 十四层及十九层以上主体结构示意图二、模板支撑方案选择该消防连廊施工方案可供选择的主要有落地满堂脚手架支撑方案、槽钢悬挑方案和荷载传递法方案，三种方案的原理、安全、受力及经济比较情况如下：三、编制依据1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001；2、《现行建筑材料规范大全》中国建筑工业出版社；3、《钢结构基本原理》第二版中国建筑工业出版社；4、《建筑结构静力计算手册》第二版中国建筑工业出版社；四、材料选用及质量要求1、悬挑梁： 18#工字钢必须符合国家标准，不得锈蚀，不得有刻痕损伤；2、简支梁： 18#工字钢必须符合国家标准，不得锈蚀，不得有刻痕损伤；3、预埋拉环：φ16圆钢外观无颗粒状或片状老锈，无刻痕损伤；4、架体构件：φ48×3.5㎜钢管符合国标要求，无锈蚀、弯折，无孔眼、刻痕或损伤；5、扣件：可锻铸铁制作的扣件（十字扣件，旋转扣件，对接扣件）6、连墙件：φ48×3.5㎜钢管7、架体外侧防护：密目安全网，不得采用防尘网代替。

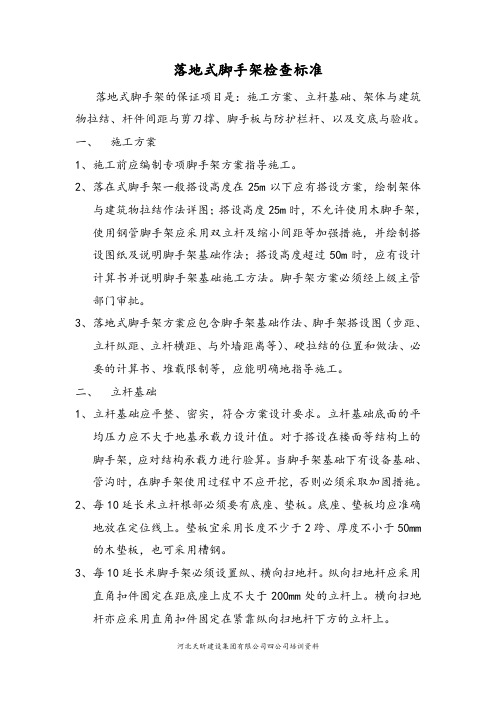

落地式脚手架检查标准落地式脚手架的保证项目是：施工方案、立杆基础、架体与建筑物拉结、杆件间距与剪刀撑、脚手板与防护栏杆、以及交底与验收。
一、施工方案1、施工前应编制专项脚手架方案指导施工。
2、落在式脚手架一般搭设高度在25m以下应有搭设方案，绘制架体与建筑物拉结作法详图；搭设高度25m时，不允许使用木脚手架，使用钢管脚手架应采用双立杆及缩小间距等加强措施，并绘制搭设图纸及说明脚手架基础作法；搭设高度超过50m时，应有设计计算书并说明脚手架基础施工方法。
脚手架方案必须经上级主管部门审批。
3、落地式脚手架方案应包含脚手架基础作法、脚手架搭设图（步距、立杆纵距、立杆横距、与外墙距离等）、硬拉结的位置和做法、必要的计算书、堆载限制等，应能明确地指导施工。
二、立杆基础1、立杆基础应平整、密实，符合方案设计要求。
立杆基础底面的平均压力应不大于地基承载力设计值。
对于搭设在楼面等结构上的脚手架，应对结构承载力进行验算。
当脚手架基础下有设备基础、管沟时，在脚手架使用过程中不应开挖，否则必须采取加固措施。
2、每10延长米立杆根部必须要有底座、垫板。
底座、垫板均应准确地放在定位线上。
垫板宜采用长度不少于2跨、厚度不小于50mm 的木垫板，也可采用槽钢。
3、每10延长米脚手架必须设置纵、横向扫地杆。
纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上。
横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
4、落地式脚手架基础应有良好的排水措施，防止地基浸泡在水中，降低地基承载力。
三、与建筑结构拉结1、脚手架高度在7M以上，架体应按规定要求与建筑结构拉结。
连墙件数量、布置应满足下表要求：连墙件布置最大间距a2、连墙件必须采用可承受拉力和压力的构件。
对于高度在24m以下的单、双排脚手架，宜采用刚性连墙件。
对于24m以上的双排脚手架，必须采用刚性连墙件。
3、拉结应确保坚固，符合要求。
四、杆件间与剪刀撑1、每10延长米立杆、大横杆设置间距应符合规定要求。
建筑工程支撑系统安全技术规程范文第一章总则第一条为加强建筑工程支撑系统的安全管理，预防和减少事故的发生，保障人民群众的生命财产安全，根据《建筑工程施工安全管理条例》、《建筑工程施工安全技术规程》等相关法律法规，制定本规程。
第二条建筑工程支撑系统是指用于支撑建筑物、构筑物的临时支承设备、临时支承材料和相关装置等。
第三条本规程适用于建筑工程中使用的各类支撑材料、支撑杆件、支撑装置等，以及与其相关的工艺和设备。
第四条安全技术规程是指在建筑工程中，保障施工单位、施工人员安全的技术要求和管理措施。
第五条建设单位应委托符合法律法规要求的施工单位进行建筑工程支撑系统的施工，确保施工单位具备相应施工能力和资质。
第六条施工单位应按照本规程的要求，制定相应的安全技术方案，并报建设单位审核备案。
第七条施工单位应组织施工人员进行必要的安全技术培训，并确保施工人员持证上岗。
第二章工艺要求第八条建筑工程支撑系统的设计、制作、安装应满足以下要求：（一）结构稳定：支撑系统的结构要稳定，能够满足工程施工中的载荷要求。
（二）材质符合标准：支撑材料、支撑杆件、支撑装置等的材质应符合国家相关标准和规范要求。
（三）连接牢固：支撑系统的连接件应牢固可靠，能够承受工程施工中的荷载。
（四）使用寿命：支撑系统的设计寿命应满足工程施工周期的要求，必要时可进行检测更换。
（五）防滑措施：支撑杆件、支撑装置等应采取相应的防滑措施，确保工程施工过程中的安全。
第三章安全管理措施第九条施工单位应制定相应的安全技术方案，明确建筑工程支撑系统的安全管理要点和安全措施。
第十条施工单位应设置专人负责建筑工程支撑系统的安全管理工作，确保安全技术方案的落实。
第十一条施工单位应做好建筑工程支撑系统的试验检验工作，确保安全性能和使用功能符合要求。
第十二条施工单位应制定相应的应急预案，针对突发事件做好应急处置工作。
第十三条施工单位应定期对建筑工程支撑系统的安全状况进行检查，及时发现和排除隐患。
工字钢固定示意图“U”型环钢筋固定位置示意图马道正立面图为增加马道悬挑工字钢过长的抗扭力;上部斜拉钢丝绳两道,第一道距工字钢外端部100mｍ，第二道距端部１200mm，用16＃的钢丝绳作吊绳,在悬挑梁的上一层结构预埋φ2０的钢筋（HRB２３５)吊环,使16#钢丝绳穿越悬挑工字钢前端部的焊接吊环,向上一层结构预埋的吊环作斜拉,并用葫芦或紧绳机收紧，再用不少于四个的ф15卡环加以固定。
钢丝绳搭接部分采用专用钢丝绳卡环固定牢固，上端及下端卡环数量均不少于3+1个，如图所示。
图5.3.8 安装钢丝绳夹放"安全弯”方法2、搭设注意事项：（1）进入工地必须遵守安全生产六大纪律;严格遵守安全生产十不准.（2)搭设前应严格进行脚手架的筛选,凡严重锈蚀、壁薄、严重弯曲裂变的管件不能用。
（3）严重锈蚀、变形、裂缝、螺栓螺纹已损坏的扣件不宜采用。
（４）脚手架的基础除按规定设置外,必须做好排水设施。
（5）不宜采用承插式钢管作底步立杆交错使用。
(6）所有扣件紧固力矩,应达到４0—6５N·Ｍ。
（7）斜杆接长,不应采用对接扣件；采用叠交方式，两只回转扣件的接长,搭接距离不小于0.4M.(8)脚手架的主要杆件，不应采用木竹材料，全部采用钢管。
（９）相邻立柱的对接扣件不得在同一高度内,错开应不小于1ｍ.（10）当搭设至有连墙件的构造层时，搭设完该处的立柱、纵向水平时、横向水平杆后，应设置连墙件。
（１1)顶层立柱搭设长度及立柱顶端伸出建筑物的高度应超过檐口高1。
5m。
3.剪刀撑两端设置，中间每隔4根立杆设一道，连系4根立杆,与地夹角为45°。
三、脚手架的验收1。
脚手架搭设的技术要求、允许偏差与检验方法应符合交底及《建筑施工脚手架实用手册》、《安全施工技术规范》、《建筑施工安全检查标准》的要求。
2.安装后的扣件螺栓拧紧扭力矩应用扳手检查合格，抽样方法应按随机均布原则进行。
３．扣件安装扣件螺栓拧紧扭力矩应在4５－65N·M之间,用扭力扳手。
二、工程概况.................................................................................................错误!未指定书签。
三、材料及要求.............................................................................................错误!未指定书签。
四、卸料平台的搭设要求.............................................................................错误!未指定书签。
五、卸料平台技术标准.................................................................................错误!未指定书签。
六、卸料平台计算书.....................................................................................错误!未指定书签。
七、安装与拆除.............................................................................................错误!未指定书签。
一、编制依据1.1《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）1.2《建筑结构荷载规范》（GBJ9-87）1.3《建设工程安全生产文明施工现场管理标准图集》（推荐性企业标准）1.4《冷弯薄型钢结构技术规范》（GBJ18-87）1.5《建筑施工安全检查标准》（JGJ59-2011）1.6《湖南省建筑施工安全质量标准化图集》1.7《钢结构设计规范》GB50017-2003二、工程概况2.1.总体概况XXXXXXXXX，建筑结构安全类别为一类，合理使用年限为50年，抗震设防烈度6度。
中铁四局四公司阜阳北路18#~19#住宅楼工程 消 防 连 廊 模 板 方 案
中铁四局建筑公司四公司阜阳北路集资楼项目部 二０一二年十月十六日 消防连廊模板施工方案 一、 工程概况 本工程为中铁四局四公司阜阳北路生活区18#～19#住宅楼采用短肢剪力墙结构，主体为十五层、十四层，在十层顶有一悬挑消防连廊，连廊具体标高为+30.385 m，消防连廊距十层顶板的高度为+1.435m。连廊详细设计见下图：
图一 一至九层顶梁结构图 图二 十层顶梁结构图 二、方案选定 本消防连廊施工方案可供选择的主要满堂支撑法和槽钢悬挑法，两种方案的技术经济比较情况如下： 表—1 安全方面 地下室受力方面 经济方面 备注
落地满堂支撑方案 搭设太高，不安全 地下室顶板承载力不能满足要求 周转材料用量太大，不经济 槽钢悬挑方案 比较安全 不需考虑 比较经济 综上所述，宜采用槽钢悬挑方案，较为安全、经济。 三、编制依据 1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001； 2、《现行建筑材料规范大全》中国建筑工业出版社； 3、《钢结构基本原理》第二版 中国建筑工业出版社； 4、《建筑结构静力计算手册》第二版 中国建筑工业出版社。 5、《PKPM》软件 2005版本 四、材料选用及质量要求 1、悬挑梁：22#槽钢 必须符合国家标准，不得锈蚀，不得有刻痕损伤； 2、简支梁：22#槽钢 必须符合国家标准，不得锈蚀，不得有刻痕损伤； 3、预埋拉环：φ20圆钢 外观无颗粒状或片状老锈，无刻痕损伤； 4、架体构件：φ48×3.0㎜钢管 符合国标要求，无锈蚀、弯折，无孔眼、刻痕或损伤； 5、扣件：可锻铸铁制作的扣件（十字扣件，旋转扣件，对接扣件） 6、连墙件：φ48×3.0㎜钢管 7、架体外侧防护：密目安全网，不得采用防尘网代替。 五、基本要求
比 较 项 目 方
案 简支槽钢、悬挑槽钢、立杆、小横杆、大横杆是主要受力杆件，剪刀撑、连墙件是保证整体刚度和稳定的杆件，有加强抵抗垂直和水平力作用的能力，其中连墙杆还承载风荷载，扣件是整体的连接件和传力件。 六、受荷情况和具体方案 1、荷载传递：连廊结构荷载（含模板）→立杆→悬挑梁槽钢→简支梁槽钢 本搭设方案中采用的槽钢简支梁是施工用临时结构，它要承受施工过程中的各种垂直和水平荷载，包括施工材料、施工人员、风荷载等，因此必须有足够的承载能力，刚度和稳定性。在架体结构设计容许的条件下，确保不变形、倾斜、摇晃或扭曲现象，以确保安全。 2、方案设计：该顶板支承系统设计采用扣件式钢管脚手架搭设。钢管选用外径φ48，壁厚3.0mm的钢管，立杆间距1200×600mm，立杆总高度为1400 mm横杆步距600mm，纵、横方向每2m设置一道剪刀撑，距底面20cm设置纵横向扫地杆；板底模板选用优质15mm厚胶合板， 立杆的底端由悬挑槽钢支撑，悬挑槽钢一端固定在砼楼板上，一端由简支槽钢支撑。简支槽钢的两端固定在剪力墙中。具体布置如下图。 图三 悬挑消防走廊平面图
图四 槽钢平面布置图 七、搭设要求 1、悬挑梁选取22#槽钢，长度为9000mm，其中悬挑槽钢锚固长度为3000mm。 悬挑梁锚固端固定在钢筋混凝土楼板上，另一端挑出楼板，悬挑梁按立杆间距1200m×600mm布置，梁上焊φ25短钢筋作底座，立杆插入固定，然后绑扫地杆，将荷载全部传给底部的悬挑架承受。
φ25钢筋底座
图五 悬挑梁槽钢与底座钢筋连接图 2、悬挑梁尾端与楼板的连接采用φ20钢筋拉环，根据楼板厚度制作高出楼板面27—30㎝的钢筋拉环，预埋在楼板钢筋网中，钢筋拉环底部与楼板下层筋连接牢固。安置挑梁时，挑梁尾端套入预埋钢筋拉环内固定。
两槽钢重叠放置φ20钢筋拉环
图六 1—1剖面图 φ20钢筋加强筋，长槽钢高度加节点图
预埋拉环，φ20钢筋根部与板底筋绑牢
图七 悬挑梁与楼板压点拉环节点图 3、立杆接长必须采用对接扣件，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于500㎜，各接头中心至主节点的距离不宜大于步距的1/3。 4、剪刀撑设置每道跨越立杆采用4根，斜杆与水平面的倾角在45°~60°之间。剪刀撑应随立杆，纵向和横向水平杆等同步搭设。斜杆用旋转扣件与立杆或横向水平杆扣牢。剪刀撑斜杆接长采用搭接，搭接长度不小于1m，采用不小于3个旋转扣件固定，端部扣件盖柜的边缘至杆端距离不小于10㎝，每组剪力撑由底至顶呈之字型连续设置，用旋转扣件固定在与之相交的横向水平杆的伸出端上，扣件中心离节点距离不宜大于150㎜。 5、横杆水平杆用直角扣件在立柱上，伸出内外立杆应不少于10㎝，纵向水平杆应安置在横向水平杆上面，靠内外立杆的纵向横杆在立杆内侧用直角扣件与立杆固定，中间的纵向横杆与小横杆固定，间距不大于40㎝。 6、架体拉结（连墙件）采用刚性节点，拉结杆呈水平并垂直于墙面设置与架体连接的一端可稍为下斜，不容许上翘。预埋在砼墙中的连墙件，应在砼强度大于15MPa时使用。 7、扣件规格必须与钢管外经相同，扣件螺栓拧紧扭力距不应小于40N•M，且不应小于65N•M，在主节点处固定大、小横杆剪力撑等用的各种扣件的中心点的相互距离不应大于150㎜，各杆件端头伸出扣件盖板边缘距离不应小于100㎜，对接扣件的开口应转上或转内。 8、架体搭设必须按照施工方案和规范（JGJ130-2001）施工，施工人员必须经劳动部门培训考核合格，持有效操作证上岗作业。搭设完毕后必须经检查验收合格后投入使用。 9、简支梁采取两根槽钢重叠布置，叠合槽钢必须焊接成整体，两端分别固定在柱墙上，与柱墙的搭接长度为300mm，并提前做好预埋，与柱墙砼浇筑时一同浇筑，确保槽钢两简支端稳定。
图八 2—2剖面图 纵筋箍筋 图九 3—3剖面图 简支槽钢的两简支端见3—3剖面图，纵向钢筋不变，箍筋改用三级钢φ12间距为100mm。 10、叠合槽钢两简支端的固定在南北方向剪力墙设暗梁，将叠合槽钢的底面与暗梁的上部钢筋焊接，确保牢固。具体布置如下图：
槽钢
图十 4—4剖面图 图十一 暗梁的长度与截面尺寸 11、悬挑梁上铺板荷载由悬挑梁拉环端承受一部分，其余全部传受给简支梁。考虑绝对安全，设计验算时考虑悬挑梁上铺板所承受的荷载全部传给简支梁。 八、 安全保证措施 1、搭拆架体必须经安全教育，持特殊工程操作证的架子工承担，患有高血压、心脏病者不得上架体操作。 2、搭拆架体时，工人必须戴好安全帽，系好安全带，工具及零配件要装在工具袋内，穿防滑鞋工作，袖口、裤口要扎紧。 3、现场带电线路如无可靠的安全措施，不准通过架体，非电工不准擅自拉接电线和电器装置。 4、严禁在架体上堆放模板、钢筋、木材等施工多余的材料，以确保架体畅通及防止超载。 5、运脚手片、钢管等时必须用专用保险钩，否则严禁起吊，并要堆放平整，并严格控制架体上的荷载。 6、严禁拆除架体拉结件、栏杆和其它任何杆件，如特殊需要必须拆除某部件时，必须经项目负责人同意。经加固后方可拆除。 7、在搭拆作业时，注意力要集中，严禁开玩笑，严禁酒后上班作业。 8、置适当的灭火器，做好防火措施。 9、由架子班长单小时负责日常检查，维修，保养工作，确保施工安全。 10、严格执行架体检查验收制度，经项目部验收合格后，方可使用。 11、定期对架体进行检查，发现隐患必须定措施、定人、定时做好整改工作。 12、该系统支撑荷载较大，支撑系统搭设施工质量至关重要，必须有足够的构造措施来保证万无一失，该工程利用已满足强度要求的剪力墙卸荷，底部扫地杆、剪刀撑、纵横向设置水平拉杆都与剪力墙可靠连接，以减少作用到支撑上的荷载； 13、 纵横向设置水平拉杆，每部的纵横向水平拉杆必须拉通，水平拉杆采用搭接，严禁采用对接方式； 14、设置纵横向扫地杆及剪刀撑，剪刀撑每2m设置一道，与立杆有可靠的连接； 15、首先应严格加强对钢管及扣件的质量检查，验收合格后方可投入使用，特别是扣件的本身该支模系统的稳定性由扣件的抗滑力决定。 16 、系统搭设完成后应及时检查验收，特别对扣件安装质量采用测力扳手进行检查。如果扣件失效，会使立杆计算长度和长细比增大，导致立杆的承载力降低； 17、施工过程中，混凝土及其他设备堆放应符合施工方案规定要求，严禁超载，尽量使支撑系统受力均衡。这种系统的整体稳定性一般能满足要求。但单根立杆的承载力较少，不能承受过大的集中荷载，以防止由于因局部构件失稳而导致整体结构失稳。 18、雨雪、四级及以上大风、大雾等恶劣天气应停止作业。 19、该项作业极为危险，禁止夜间作业。 20、现场质检员、安全员必须全过程旁站监督、检查、指导。 21、现场坠物半径内禁止通行，必须设置警戒线。 九、主要材料需用量： 表—2 序号 材 料 名 称 规 格 单 位 数 量 1 钢 管 φ48δ=28mm 吨
2 扣 件 直角、旋转、对接 个 3 安 全 网 密 目 式 m2 4 22#槽钢 220×79×9×9000 根 8 5 22#槽钢 220×79×9×6000 根 8 6 22#槽钢 220×79×9×5000 根 12 7 钢筋拉环 φ20 个 60
荷载计算及支撑系统验算 1、计算单元 由于槽钢按1.2m等距布置，故取其中一根槽钢受力进行计算，计算单元宽度为1.2m，长度为2m。每根槽钢受荷载面积如图中阴影线所示，计算单元内的荷载则通过支架传给悬挑梁槽钢，再以集中力的形式传给简支梁，作用于各节点上。见下图：
