悬挑脚手架最新规范
1、一次性悬挑脚手架不宜超过20M
2、型钢悬挑宜采用双轴对称的工字钢
3、悬挑钢梁的截面高度不应小于160mm，锚固型钢的U型钢筋拉环或锚固螺栓直径不宜小于16mm
4、钢丝绳采用建筑结构的吊环使用HPB235级钢筋，直径不宜小于20mm
5、悬挑钢梁的长度应按设计计算，固定长度不应小于悬挑长度的1.25倍，U型钢筋拉环或锚固螺栓应预埋至混凝土上梁板底层钢筋位置
6、锚固位置设置在楼板时楼板不宜小于120mm，小于120mm应采取加固措施。
7、悬挑梁一般情况下为2m，局部悬挑不宜超过3m。
脚手架施工方案-悬挑一、悬挑脚手架概述悬挑脚手架是一种特殊设计的脚手架形式，常用于需要悬挑支撑的场合，如建筑外墙的装修、维修等工程。
悬挑脚手架的施工要求严格，需要严密的计划和操作流程，以确保施工安全和效率。
二、悬挑脚手架设计1. 结构设计悬挑脚手架的结构设计必须经过专业设计师的认真设计和计算，确保其承载能力和稳定性。
合理的结构设计能够有效减少施工过程中的安全隐患。
2. 材料选用悬挑脚手架的材料选用也至关重要，通常要选择耐腐蚀、承重能力强的材料，以保证脚手架的使用寿命和安全性。
三、悬挑脚手架施工步骤1. 确定施工方案在悬挑脚手架施工前，必须制定详细的施工方案，包括工程量测算、计划排程、材料准备等内容。
2. 安装基础支撑在悬挑脚手架施工过程中，首先要安装基础支撑，确保支撑牢固稳定。
3. 搭建脚手架架体根据设计要求，搭建脚手架的架体，注意连接件的搭建和扎实，确保整体结构牢固。
4. 安装悬挑支撑系统接下来要安装悬挑支撑系统，如悬挑臂、对角撑等，确保支撑的稳定和安全。
5. 安全检查与验收完成悬挑脚手架的搭建后，必须进行全面的安全检查，包括结构稳定性、承载能力等方面，确保施工安全，并进行验收。
四、悬挑脚手架施工注意事项1. 严格按照设计要求进行施工，不得超负荷使用脚手架。
2. 施工现场要保持整洁，确保作业通道畅通，杜绝乱堆乱放。
3. 施工过程中要注意天气变化，遇到恶劣天气要及时停工。
4. 严格遵守安全操作规程，所有施工人员必须戴好安全帽、安全带等个人防护装备。
五、结语悬挑脚手架作为建筑施工中常见的工具，其施工方案的制定和执行对于工程的安全和效率至关重要。
通过严格遵守规范要求，确保脚手架的稳固性和安全性，可以有效保障施工人员的生命财产安全，实现工程施工的顺利进行。

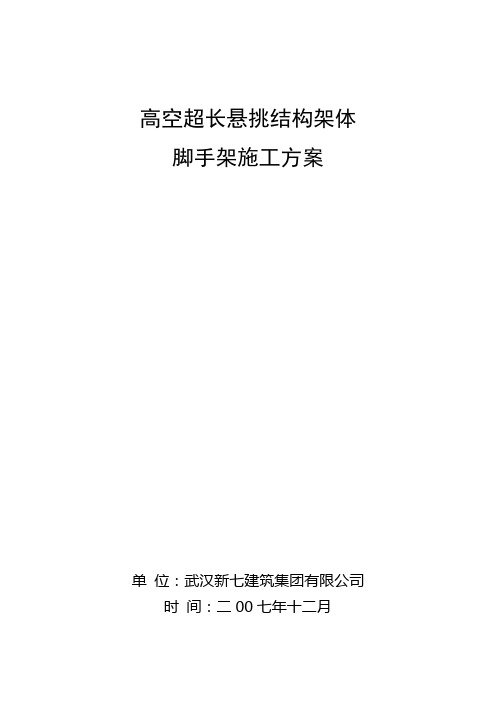

高空超长悬挑结构架体脚手架施工方案单位：武汉新七建筑集团有限公司时间：二00七年十二月高空超长悬挑结构架体脚手架搭设施工方案一、工程概况湖北省农业科技推广中心大楼位于湖北省农科院内，总建筑面积为29640m2，建筑高度26.5m，结构形式为钢筋混凝土框架结构，五层，屋面有构架层。
本工程在屋面构架层设计有悬挑3.2m长、沿A 轴外设计有挑檐梁板结构。
悬挑梁、板结构挑出3.2m，檐梁截面尺寸为200mm×700mm，板厚120mm。
本工程飘檐梁板结构施工在标高26.500的高度，且沿A轴外设置，按照常规的落地式钢管脚手架施工，需要钢管1200多吨，不仅费用较高，而且搭设过程繁杂，对工程的工期影响很大。
考虑到以上因素，此次飘檐梁板结构施工架体采用多层斜支悬挑脚手架，这样对架体的施工安全和质量就提出了很高的要求。
二、搭设技术要求一：湖北省农业科技推广中心大楼工程是省重点工程，质量标准为湖北省结构“楚天杯”，并力争创鲁班奖，工程质量标准高，社会影响大。
二：小组成员对我公司及湖北省在建的悬挑结构进行了抽样调查，发现：像本工程这样的悬挑结构在不采用落地式脚手架而采用斜支架也较为常见，如：光谷中心花园、黄石人大办公楼等项目，均采用多层斜支悬挑脚手架，经验较为成熟，且也取得了成功。
所以本小组认为此次的悬挑结构梁施工，严格按本方案实施，能保证施工安全和质量。
三：本工程的施工质量，将直接影响到结构能否安全使用及主体结构是否能够如期封顶，并会影响到后期精装修因结构问题而增加费用。
三、脚手架方案制定小组概况1、成员简介：四、现状调查由于此次飘檐施工涉及高空大跨度悬挑结构施工，所以小组成立后，调查了一些悬挑脚手架易出现的问题，召集了公司有相关施工经验的施工技术人员和相关专家根据此工艺进行了分析和研究，经过归纳总结如下：高空大跨度悬挑结构斜支撑架体缺陷调查表频率（%）搭设不规范扣件滑脱支撑点强度不够架体变形过大架体承载力不够根据调查表作出的排列图可以看出架体承载力不够、架体变形过大是主要问题。
大悬挑结构扣件式钢管脚手架支撑体系的设计及施工一、工程概况：江苏目前多以扣件式钢管脚手架作为模板支架，但由于项目经理、技术人员对超常规砼结构支模的重要性和严重性认识不足，对扣件式钢管排架支撑的承载力决定因素认识不足，导致了几例典型的模板支架倒塌事故，如南京电视台演播大厅屋盖模板支架整体倒塌、中国银行苏州分行综合业务楼共享空间屋盖模板支架整体倒塌等重大事故。
所幸的是国家已出台了相应的施工规范－《建筑施工扣件式钢管脚手架安全技术规范》，可供设计、施工参考。
参照规范并借鉴前人的经验编制了本施工方案，抛砖引玉，供大家参考。
二、搭设方案：（一）搭设材料及尺寸：本工程大悬挑结构的模板支架采用扣件式钢管脚手架，立杆支撑在一层地面和二、三层楼面上。
材料采用φ48×3.5钢管、可锻铸铁扣件、九合板模板、木枋斜楞，一架两用，即支撑结构和装修施工使用，但主要用于结构支撑。
考虑要利用悬挑部位原建筑外脚手架做为支撑的一部分，故取定立杆纵横间距为原外脚手架柱距的一半，均为700mm，水平杆纵横向间距为700mm，立杆步距取1500mm。
南侧支撑布置、北侧支撑基本相同。
（二）构造要求：①立杆间连接宜采用对接扣件，为使接头按规范要求相互错开，底部立杆间隔交叉采用6.0m、6.5m钢管，上部立杆采用4.5m、5.0m钢管。
②在支撑体系四边与中间每隔4排立杆从底到顶搭设竖向剪刀撑，纵向3道，横向7道。
③每层砼施工分两步进行，先浇筑框架柱，待其到一定强度后与支撑体系做刚性连接后再浇楼面砼，以增强支撑体系的整体稳定性。
④支撑体系与结构通过框架柱和预埋钢管作刚性连接，连墙件偏离主节点不大于0.3m，两部五跨，从底部第一步纵向水平杆开始设置。
南京十年一遇风压为0.25KN/m2，本模板支架为敞开式脚手架，仅局部设安全网，且每个连墙件覆盖面积0.8t，单扣件抗滑不能满足要求。
考虑结构的重要性，将梁下支撑立管加密至@350，并在节点下排架及左右两榀排架采用双扣件抗滑，这样能满足要求。
型钢悬挑脚手架1. 引言悬挑脚手架是一种常用的施工工具，常用于高空作业和悬挑作业。
型钢悬挑脚手架是悬挑脚手架的一种类型，其结构以型钢为材料，并具有一定的悬挑长度和承载能力。
本文将对型钢悬挑脚手架的结构、特点、应用和安全使用方法进行详细介绍。
2. 结构和组成型钢悬挑脚手架由以下几个主要部分组成：2.1 主梁主梁是型钢悬挑脚手架的承重结构，通常采用优质钢材制成。
主梁的长度根据实际需要进行设计，可以调节和连接成不同长度的悬挑脚手架。
主梁上有固定孔，用于连接其他组件。
2.2 支撑杆支撑杆用于支撑主梁和悬挑脚手架的稳定性。
支撑杆通常由优质钢材制成，长度可调节，可根据实际需要进行调整。
支撑杆通过固定孔与主梁连接。
2.3 平台板平台板是用来行走和工作的位置，通常由防滑材料制成，以确保工人的安全。
平台板通常与主梁连接，可以根据需要进行调节和安装。
2.4 支撑脚支撑脚用于支撑整个悬挑脚手架，并通过固定孔与主梁连接。
支撑脚通常由优质钢材制成，底部可以调节高度以适应不同的施工场地。
2.5 安全防护网安全防护网用于保护工人的安全，防止工人从高处坠落。
安全防护网通常安装在平台板和支撑脚之间，可根据需要进行调整。
3. 特点和优势型钢悬挑脚手架具有以下特点和优势：•承载能力强：型钢材料具有较高的强度和承载能力，能够承受较大的荷载。
•结构稳定：悬挑脚手架的结构设计合理，稳定性良好，能够适应各种施工环境。
•安全可靠：悬挑脚手架配备安全防护网和可调节的支撑脚，能够有效保护工人的安全。
•组装方便：型钢悬挑脚手架的组装和拆卸较为简便，可以快速搭建和拆除。
•应用广泛：型钢悬挑脚手架适用于各类建筑施工，尤其适用于高空和悬挑作业。
4. 应用领域型钢悬挑脚手架广泛应用于以下领域：•建筑施工：型钢悬挑脚手架可用于楼宇和桥梁等建筑施工作业，提供稳定和安全的作业平台。
•外墙装饰：型钢悬挑脚手架可用于外墙装饰和维修作业，提供便利和安全的施工环境。
•桥梁维修：型钢悬挑脚手架可用于桥梁维修和检查作业，为工人提供安全和高效的作业条件。
悬挑脚手架搭设注意事项1、悬挑式脚手架是指架体结构卸荷在附着于建筑结构的刚性悬挑梁（架）上的脚手架，用于建筑施工中的主体或装修工程的作业及其安全防护需要，悬挑式钢管脚手架在施工前应编制专项施工方案，并应由施工单位技术负责人和项目总监理工程师签字批准后方可组织实施。
对于架体高度达到20米及其以上的悬挑式钢管脚手架，施工单位应组织专家对其专项方案进行论证后实施；悬挑脚手架搭设前，安装架设人员应认真阅读悬挑脚手架专项施工方案，掌握悬挑承力架的构造、布置方式、布置间距、特殊部位（如阳台、转角、楼（电）梯间等）的具体做法、脚手架架体的搭设要求等。
2、悬挑架依附的建筑结构应是钢筋混凝土结构或钢结构，不得依附在砖混结构或石结构上，悬挑架搭设工艺流程：施工准备→放线定位→预埋U型螺栓→悬挑架的支承结构安装→竖立杆→将纵向扫地杆与立杆扣接→安装横向扫地杆→安装纵向水平杆→安装横向水平杆→安装连墙件→安装剪刀撑→扎安全网→作业层铺脚手板和挡脚板；悬挑架的支承结构应为型钢制作的悬挑梁等，型钢悬挑梁宜采用双轴对称截面的型钢，选用的型钢应有产品质量合格证，严禁使用锈蚀或变形严重、有裂缝的型钢。
3、悬挑钢梁型号及锚固件应按设计确定，钢梁截面高度不应小于160mm。
悬挑梁尾端应在两处及以上固定于钢筋混凝土梁板结构上。
4、用于锚固的U型钢筋拉环应采用冷弯成型。
U形钢筋拉环和U形钢筋锚环应使用HPB235级钢筋，预埋于主体结构的U形锚环、U 形拉环应伸入主体结构钢筋骨架（或钢筋网）内，并与钢筋骨架（网）绑扎牢固，其直径应不小于16㎜，锚固长度应符合现行国家标准《混凝土结构设计规范》（GB50010）中钢筋锚固的规定。
U型钢筋拉环、锚固螺栓与型钢间隙应用钢楔或硬木楔楔紧。
每个型钢悬挑梁外端宜设置钢丝绳与上一层建筑结构斜拉结，钢丝绳不参与悬挑钢梁受力计算；5、钢丝绳与建筑结构拉结的吊环应使用HPB235级钢筋，其直径不宜小于20㎜，吊环预埋锚固长度应符合现行国家标准。
悬挑脚手架搭设规范标准一、悬挑脚手架底座说明：1、悬挑脚手架搭设前．必须编制专项施工方案，方案必须包含最挑粱平面定位布置图。
2、悬挑脚手絮的悬挑粱必须选用不小于 1 6 号的工字钢。
楼层预埋Φ 20U 型环，不得使用螺纹钢，具体型号必须经过设计计算确定。
3、落于结构上的锚固段应是悬挑段的 1.5 倍．且必须采取两道锚固，每道悬挑粱均应加设斜拉钢丝绳，架体分段悬挑高度不大于20m。
4、脚手架底却应按规范要求沿纵横方向设置扫地杆，悬挑粱上表面应加焊钢筋以固定立杆，在横杆上方沿脚手架长度方向铺设木枋，井满铺模板进行防护。
5、脚手架底部立杆内侧应设200mm 高踢脚板。
6、杆件搭设及防护同前述落地式外架。
说明：1、悬挑式脚手架必须编制专项施工方案，方案必须经企业技术负责人审批并签字盖章，架体高度 20m 及以上悬挑式脚手架工程须按《危险性较大的分部分项工程安全管理办法 )(建质控【 2009】87 号 )组织专家论证。
悬挑梁或悬挑架应积极采用型钢或定型桁架。
2、悬桃型钢或悬桃架通过预埋与建筑结构固定，预埋件不得使用螺纹钢，安装符合设计要求。
3、挑架立杆与悬桃型钢连接必须固定，防止滑移。
二、外架连墙件的设置三、剪刀撑和斜向支撑的设置说明：1、高度在24m 以下的脚手架，必须在外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置。
中间各道剪刀撑之间的距离不大于15m。
每道剪刀撑宽度不小于 4 跨，并不小于 6m。
斜杆与地面的倾角宜在45-60度之间。
2、高度在24m 以上的双排脚手架应在外侧立面整个长度和高度上连续设置剪刀撑。
3、一字型、开口型双排架两断口必须设置横向斜撑；24 米以上架体在架体拐角处及中间每六跨设置一道搭接斜撑。
4、剪刀撑斜杆的接长必须采用搭接，搭接长度不小于1m，且不少于三个扣件紧固。
四、水平防护（主体及装修施工阶段）说明：1、主体施工阶段，施工层、拆模层、脚手架第二层必须满铺脚手板，脚手板离建筑物结构的距离满足规范要求。
高处作业悬挑脚手架悬挑脚手架是一种常见的高处作业设备，用于在建筑施工和维护工作中提供支持和安全保护。
它通常被安装在建筑物的外部，并通过吊装装置进行升降。
悬挑脚手架的设计和使用需要严格遵守相关安全规范和操作规程，以确保工作人员的安全。
一、悬挑脚手架的结构和组成悬挑脚手架由以下主要部分组成：1. 支撑装置：用于支撑悬挑脚手架的主要框架。
支撑装置通常由钢材制成，并通过特殊连接件进行连接。
2. 升降装置：用于控制悬挑脚手架的升降。
升降装置通常包括液压缸、绞盘等。
3. 平台：提供给工人站立和作业的平面。
平台通常由钢制材料制成，并具有防滑表面以增加工人的安全性。
4. 防护设施：用于保护工人不受外部环境的危害。
防护设施可以包括护栏、安全网等。
二、悬挑脚手架的安装和使用在安装和使用悬挑脚手架时，需要注意以下事项：1. 根据施工现场的实际需要，选择合适的悬挑脚手架型号和规格。
悬挑脚手架的规格应能够满足承载能力和安全性要求。
2. 在悬挑脚手架的安装过程中，应严格按照制造商提供的安装说明进行，确保各组件的正确连接和固定。
3. 在使用悬挑脚手架之前，应对其进行全面的检查和测试。
检查包括检查各个组件的完整性和稳定性，测试包括测试升降装置和平台的正常工作。
4. 使用悬挑脚手架时，需要将其稳固地固定在建筑物上，以防止侧倾或抖动。
在使用过程中，需要定期进行检查和维护，确保悬挑脚手架的稳定性和安全性。
5. 在高处作业期间，工人应佩戴适当的安全帽和其他个人防护装备。
同时，工人应注意防滑措施，避免摔倒或滑落。
6. 高处作业时，应提供足够的防护设施，如安全网和护栏。
这些设施可以减少工人受到外部环境的伤害。
三、悬挑脚手架的风险和安全措施使用悬挑脚手架存在一定的风险，如高处坠落、材料掉落、安装不当等。
为了确保工作人员的安全，以下安全措施需要注意：1. 培训和教育：悬挑脚手架的操作人员应经过必要的培训和教育，了解悬挑脚手架的安全使用方法和操作规程。
新型悬挑式脚手架规范(悬挑脚手架构造要求)悬挑式脚手架规范1. 引言1.1 目的1.2 适用范围1.3 定义2. 构造要求2.1 结构设计2.2 材料要求2.2.1 钢管2.2.2 螺栓2.2.3 变截面钢管2.3 承载能力2.3.1 静载荷2.3.2 动载荷2.4 保护措施2.4.1 防腐防锈2.4.2 防风3. 安装要求3.1 地基准备3.2 安全要素3.2.1 安全防护措施3.2.2 安全警示标识3.3 悬挑脚手架安装步骤 3.3.1 悬挂控制器安装 3.3.2 钢管连接3.3.3 扩展桁架设置3.3.4 脚手板安装3.3.5 升降机安装3.4 悬挑脚手架调整和拆除4. 使用和维护要求4.1 使用要求4.1.1 安全检查4.1.2 使用限制4.2 维护要求4.2.1 定期检查4.2.2 环境保护措施5. 附件5.1 悬挑式脚手架结构图5.2 安装示意图5.3 悬挑式脚手架使用手册6. 法律名词及注释- 安全防护措施：指对悬挑脚手架进行的各项安全措施，以确保施工人员和环境的安全。
- 动载荷：指在悬挑脚手架使用过程中，由于施工人员活动产生的荷载。
- 环境保护措施：指将悬挑脚手架所产生的噪音、污染等有害物质对周围环境造成的影响进行防护的措施。
新型悬挑式脚手架构造要求1. 引言1.1 目的1.2 适用范围1.3 定义2. 结构设计要求2.1 主要构件2.1.1 垂直支撑杆 2.1.2 横向连接杆 2.1.3 斜杆2.1.4 上承重横杆 2.1.5 悬挂控制器 2.2 连接方式2.2.1 螺栓连接2.2.2 接扣连接2.3 承重能力2.3.1 冲击载荷2.3.2 永久性载荷3. 材料要求3.1 钢管3.1.1 材料标准3.1.2 规格要求3.2 模具螺栓3.2.1 材料标准3.2.2 规格要求3.3 钢板3.3.1 材料标准3.3.2 规格要求4. 安装要求4.1 确定悬挑脚手架位置 4.2 地基准备4.3 安全要求4.4 悬挑脚手架安装步骤 4.4.1 支承柱安装4.4.2 横向连接杆安装4.4.3 斜杆安装4.4.4 上承重横杆安装4.4.5 安装悬挂控制器4.5 悬挑脚手架调整和拆除5. 使用和维护要求5.1 使用要求5.1.1 安全防护5.1.2 负荷限制5.2 维护要求5.2.1 定期检查5.2.2 异常情况处理6. 附件6.1 悬挑式脚手架结构示意图 6.2 安装示意图6.3 使用说明书7. 法律名词及注释- 负荷限制：指悬挑脚手架承载能力的限制，包括冲击载荷和永久性载荷。
一、编制依据1、《建筑施工脚手架实用手册》2、《建筑结构荷载规范》GB50009-20123、《混凝土结构设计规范》GB50010-20104、《钢结构设计规范》GB50017-20035、《建筑施工安全检查标准》JGJ59-20116、《建筑施工高处作业安全技术规范》JGJ80-917、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20118、《危险性较大的分部分项工程安全管理办法》建质[2009]87号9、《钢管脚手架、模板支架安全选用技术规程》DB11/T582-200810、本工程设计图纸11、本工程施工组织设计二、工程概况1、工程名称：西安贝斯特康复路商贸广场B区2、建设单位：陕西贝斯特企业集团有限公司3、建设地点：西安市长缨西路与经九路十字路口西北角；4、建筑用途：商业5、总建筑面积：239966㎡，其中地上174833㎡，地下65133㎡，建筑用地面积4.35ha6、建筑层数：地下三层；地上商业八层，局部九层；7、建筑高度：44.70米; 本工程±0.000相当于绝对标高（黄海系）405.85。
8、建筑规模：大型建筑9、项目设计规模等级：大型10、建筑结构形式：框架剪力墙结构;11、抗震设防烈度：八度12、设计使用年限：50年13、室内环境污染控制：商场Ⅱ类14、建筑防火分类：一类高层综合楼15、建筑耐火等级：地下一级，地上一级16、人防工程类别和防护等级：(人防部分设于A区地下)17、汽车库建筑分类：大型，汽车库防火分类：Ⅰ类，汽车库停车泊位数757辆18、地下室防水等级：I级19、屋面防水等级：Ⅰ级20、砌体施工质量控制等级：≥B级；21、建筑功能：本工程为大型商业，地下部分：地下二层，地下三层为设备用房及汽车库，地下一层为商业，地上部分：一～八层商业，局部九层为辅助商业管理用房。
三、施工材料要求1.1、钢管采用材质为Q235钢，规格为Φ48，钢管、扣件等搭设材料符合国家标准GB15831-2006的要求不得有负偏差；1.2、悬挑梁采用20#型钢制作，材质材质为Q335应符合现行国家标准《碳素结构钢》GB/T7001.3、预埋环采用Ι级钢Ф16圆钢制作，不得采用冷拉钢筋和残旧钢筋。
1.4、卸荷钢丝绳采用Ф16冷拔低碳钢丝绳。
配套使用的还有U型扣。
1.5、扣件在使用前应逐个挑选，有裂缝、变形、螺栓出现丝口的严禁使用。
扣件在螺栓拧紧扭力矩达65N·m时，不得发生破坏。
新、旧扣件均应进行防锈处理。
1.6、脚手板采用竹质材料制作、单块脚手板的质量不大于30kg；1.7、安全网必须是经国家指定监督检验部门鉴定许可的厂家产品。
水平网为大眼锦纶网，立网为绿色密目网。
三、架体搭设原则和设计1、本工程悬挑结构设计包含二个部分，即在三层包含悬挑结构支撑体系和外脚手架二项，六层只设计悬挑式外脚手架。
2、由于三层顶梁板结构在①、⑱轴线外悬挑3300mm，结构支撑体系架及外脚手架需要设计型钢结构进行悬挑部位的受力梁。
3、型钢选用20号工字钢，长度6000mm，设置间距1200mm，模板支撑体系选用扣件式钢管支撑体系，间距800mm×1200mm。
4、20号工字钢梁采用根部在现浇结构中预埋ø16钢筋，预埋环三道，沿楼长方向间距1200mm。
5、距梁悬挑端部1000mm处采用ø16钢丝绳在本层临边柱上拉结。
6、本层临边混凝土柱在三层结构板施工完成后立即施工，在距底板4100mm 位置设置环形箍筋，沿外墙方向水平设置四个圆环预埋件（圆环由两个U型钢筋组成，在柱中间焊接），作为钢丝绳拉结点，圆环在柱两侧均外露60mm。
插图：7、为了增强型钢的抗倾覆性能，在每排立杆根部用横向钢管连接，并在型钢二侧用扣件锁死，作为型钢固定卡与支撑体系连接为整体。
插图：四、施工方案（一）工艺流程：预埋件设置→安装悬挑主梁→悬挑主梁上下支撑杆件（拉结点）设置→立杆定位点设置→纵向扫地杆→立杆→横向扫地杆→横向水平杆→纵向水平杆(格栅)→剪刀撑→连墙件→铺脚手板→扎防护栏杆→扎安全网。
（二）施工方法1、三层结构板悬挑部位支撑体系三层结构板在①、⑱轴线外悬挑3300mm，对于此悬挑部位结构支撑体系采用型钢结构进行支撑。
三层结构悬挑部位支撑体系采用“钢绳上拉”的方式搭设，即三层悬挑，三层柱上部斜拉。
1.1三层结构砼浇筑顺序：在三层结构板①、⑱轴线处现浇混凝土柱结构与梁板分开浇筑，即先施工柱后施工梁板，其余部位施工顺序不变。
1.2三层悬挑结构支撑体系采用扣件式钢管脚手架1.3选用6.0m长20#工字钢作为砼悬挑结构支撑架基础，工字钢外挑4.5m，间距900mm。
1.4工字钢与楼板采用地锚（ɸ16，每根工字钢的地锚数量三个），其目的在工字钢安装期间提供支座作用力，起到固定作用。
1.5立杆与型钢的连接采用如下做法：在型钢上安装可滑动的钢管插接头，高度150mm。
插图：1.6为了保证钢梁竖直方向位移满足要求，距悬挑钢梁端部900mm处使用16#钢丝绳在柱子上对悬挑钢梁进行拉结。
1.7钢丝绳底部距离钢梁悬挑端900mm，为了防止钢丝绳滑脱，在钢梁端部900m处下方，垂直于工字钢焊接一段300mm长Ф25钢筋，钢丝绳穿过预留孔进行拉结。
2、悬挑式外脚手架搭设本工程地上八层局部九层，根据工程实际情况，本工程外脚手架分两次搭设，即三层至五层为一挑，悬挑部分结构架与楼层内满堂架不连接，脚手架与悬挑部分支撑体系不连接；六层至八层为一挑，只悬挑外脚手架。
2.1. 悬挑脚手架基础根据本工程的实际需要，在建筑物第三层及第六层设置型钢梁，作为脚手架起步的基础。
2.1.1型钢悬挑梁的预埋在建筑物楼层预埋环预埋三道。
预埋材料采用直径为Ø16mm的圆钢环。
悬挑梁因其需承受脚手架荷载，在脚手架施工过程中是不得拆除的，遇剪力墙时，为留置悬挑梁，需在剪力墙或砖墙处预留出悬挑梁的位置，可采用预留木盒或包裹杂物的方法，如采用包裹杂物宜采用袋状物，包裹强度以悬挑梁能取出为标准。
2.1.2立杆与型钢的连接立杆与型钢的连接采用如下做法：在型钢上立杆固定的相应位置预先焊接短Ф25钢筋。
2.1.3建筑结构大角部位悬挑梁宜扇形布置，如果阳角处悬挑梁交汇，无法保证伸入端长度，在交汇处采用两侧悬挑梁与阳角处悬挑梁焊接，上下各增设-200×200×10mm钢板，所有接触点必须满焊，焊脚高度不得小于8mm，且不得有气孔、夹渣、漏焊等现象；如果结构阳角部位钢筋较多不能留洞，可采用设置预埋件焊接型钢三角架等措施；2.1.4建筑结构圆弧部位3.脚手架杆件搭设构造要求（1）脚手架技术参数脚手架宽0.8m，内立柱离建筑物距离0.2m，步距1.5m。
（2）搭设顺序搭设支撑梁、搭设纵向水平管、搭设横向水平管、搭设抛撑、搭设立柱搭设第二步纵向水平杆、搭设第二步横向水平管……脚手架排底的时候，首先必须在转角、门窗和开口处设置立杆并依次向其它位置展开。
（3）立杆的对接扣件应交错布置，两个相邻立柱节点不应设置在同步同跨内，两相邻立柱接头在高度方向错开的距离不应小于500mm，各接头中心距主节点的距离不应大于步距的1/3。
（4）脚手架支撑的设置A 脚手架应设置剪刀撑与横向支撑。
B 脚手架应按规范规定设置连续剪刀撑，每道剪刀撑跨越立柱的根数为4～6根之间。
每道剪刀撑宽度不应小于4跨，且不小于6m，其斜杆与大横杆水平面的倾角宜在450～600之间。
由于建筑平面形状不同，脚手架一个立面总距大于3000mm小于6000mm的单独设置交叉剪刀撑，立面距离小于3000mm的设置之字型斜撑。
C 架中每隔6跨设置一道横向支撑，支撑斜杆在1～2步内由底至上成之字型连续布置。
D 剪刀撑钢管的搭接长度不得小于1000cm，且每一个搭接处使用的旋转扣件不得小于两个。
剪刀撑（立杆）搭接构造（5）铺设脚手板A 脚手架外侧设置挡脚板，挡脚板设置在脚手架钢管内侧，安全网外侧，挡脚板与钢管必须用16#铁丝捆扎。
B 脚手板采用竹架板铺设，与钢管必须用16#铁丝捆扎，不得有探头板出现。
（6）卸料平台的搭设A 卸料平台的布置卸料平台应均匀布置，每一个卸料平台的辐射面积为200m2。
每一个面上卸料平台的个数不得超过两个。
B 卸料平台的卸荷卸料平台卸荷结构必须设置在建筑物上，不得作用于外架上。
C 卸料平台的结构卸料平台的宽度为1.8m，长度为2.0m，并悬挑1m作为防坠物屏蔽。
D 卸料平台的防护卸料平台应设置两道扶手，高度分别为1.2m和0.6m，外侧用密目安全网屏蔽，兜底采用双层安全网（一道平网、一道密网）。
卸料平台的搭设见卸料平台的搭设图。
（8）连墙件的设置A 连墙件设置全部采用钢管拉结。
B 连墙件均匀布置，每个拉结间距不得超过两步两跨且每个拉结屏蔽的脚手架投影面积不得大于27m2；在规定距离如不存在预埋钢管，则采用钢管夹持墙体作为拉结固定点的办法，使钢管拉结的控制范围在规范规定的范围内。
C 连墙件中的连墙杆宜水平布置且与墙体垂直，连墙杆与架体连接可稍下斜，绝对不允许上翘。
（9）脚手架安全防护A 栏杆脚手架外侧设置双栏杆，两道栏杆的高度分别为1.2m和0.6m。
B 安全网脚手架外围必须用密目安全网全屏蔽，安全网之间的接缝必须用尼龙绳捆扎牢固，不得有间隙。
安全网采用合格密目安全网，设置在脚手架外立杆的内侧，且须与脚手架纵向水平管扎牢。
C 脚手架离墙间距为200～300 mm，由于建筑物结构与脚手架本身结构的特殊需要，局部不能满足该要求。
故脚手架局部立杆离墙距离会超过300mm，必须采用其它措施使脚手架的离墙间距控制在300mm以内。
如悬挑距离不超过500mm，则直接采用钢管从脚手架内伸出并铺设搁栅的方法。
如悬挑距离超过500mm，除采用伸出钢管加设搁栅的方法，还要对悬挑部分进行补强，补强方法有两种，一种是采用增加斜拉杆，用于悬挑位置超过10m 以上的部分。
一种是增加立杆，用于悬挑位置在10m以下的部分。
搁栅管上如有铺设脚手板，间距为300mm一道，如未铺设脚手板而采取捆扎木方，间距为250mm一道，如未铺设脚手板则间距为200mm一道。
4. .脚手架的荷载控制（1）结构施工用时脚手架的荷载控制结构施工用时脚手架施工荷载必须严格控制，同时作业的施工步数不得超过二层，每层作业荷载不得大于3KN/m2。
（2）装饰施工用时脚手架的荷载控制装饰施工用时脚手架施工荷载必须严格控制，同时作业的施工步数不得超过三层，每层作业荷载不得大于2KN/m2。
（3）卸料平台的荷载控制卸料平台的施工荷载必须严格控制，每个卸料平台的施工荷载不得超过8KN/m2，堆放高度不得超过1.2m。
