继电保护的工作原理及应用一、引言继电保护是电力系统中一项重要的技术手段，其主要作用是监测和保护电力设备，以确保电力系统的安全运行。
本文将介绍继电保护的工作原理及其在电力系统中的应用。
二、继电保护的工作原理继电保护的工作原理主要基于电力设备的电流、电压、频率等参数的监测和判断。
当这些参数超过设定的阈值或发生异常变化时，继电保护将发出信号，触发相应的保护动作。
下面列举了继电保护的几种常见工作原理：•过流保护：监测电流，当电流超过设定值时，保护动作触发，切断电源，以保护电力设备。
•差动保护：通过对电流进行比较，检测电流差异，当差异超过预设阈值时，触发保护动作。
•零序保护：监测电力系统的零序电流，一般用于检测接地故障。
•距离保护：测量故障点与保护装置之间的距离，判断故障类型，并触发相应的保护动作。
•欠频保护：监测电力系统频率，当频率低于设定值时，触发保护动作。
三、继电保护的应用继电保护广泛应用于电力系统的各个环节，下面列举了几个常见的应用场景：1.变电站继电保护：变电站是电力系统中的重要环节，继电保护系统在变电站中起着至关重要的作用。
它能够检测变电站中的各个电力设备，如变压器、断路器等是否正常运行，一旦检测到异常情况，能够及时发出警报并切断电源，防止事故的发生。
2.输电线路继电保护：继电保护系统在输电线路中也起到非常重要的作用。
它能够监测电流和电压的变化，检测并定位线路故障，如短路、断线等。
及时触发保护动作，使故障区间与其余正常区间隔离，确保电力系统的稳定和安全运行。

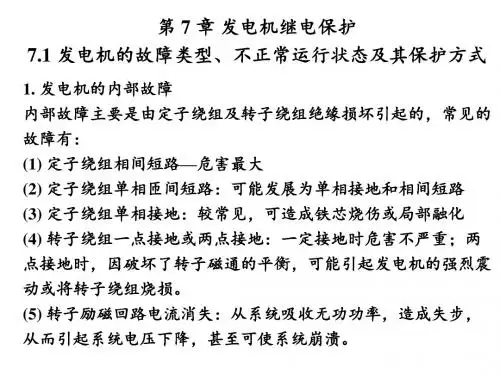

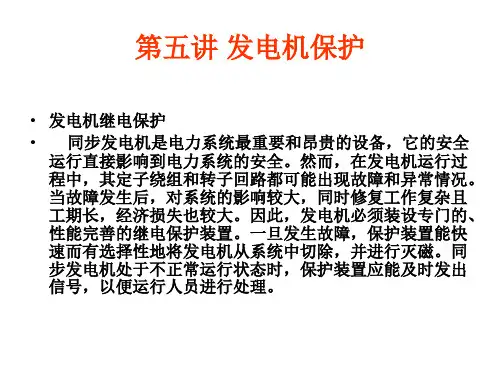

3.发电机继电保护：发电机是电力系统的核心组件之一，对于发电机的保护尤为重要。
继电保护系统能够监测发电机的电流、电压、频率、温度等参数，一旦检测到故障，能够及时切断电源，防止进一步损坏发电机。
4.用电继电保护：继电保护系统在用电过程中也有重要应用。
它能够监测用户侧的电流和电压，当电流超过额定值时，能够切断电源，防止过载引起的事故。
同时，继电保护系统还能够检测电力系统的电能质量，如电压波动、谐波等，保证用户用电的稳定和可靠。
继电保护的四个基本原理继电保护是电力系统中非常重要的一项安全保护措施，它能够在电力系统发生故障时快速、准确地检测和切除故障部分，从而保护电力设备和电力系统的安全运行。
继电保护的实现依赖于一些基本原理，本文将介绍继电保护的四个基本原理。
一、电流保护原理电流保护是继电保护中最常见的一种保护方式。
它基于电流的大小和方向来判断电力系统中是否存在故障。
当电流超过设定值时，继电器就会触发动作，进而切除故障部分。
电流保护的实现主要依赖于电流互感器和继电器。
电流互感器将高电压线路中的电流转换成与之成比例的低电流，并通过继电器进行监测和切除故障。
二、电压保护原理电压保护是继电保护中另一种常见的保护方式。
它主要用于检测电力系统中的电压异常情况，如过高或过低的电压。
电压保护的实现需要使用电压互感器和继电器。
电压互感器将高电压线路中的电压转换成与之成比例的低电压，并通过继电器进行监测和切除故障。
三、差动保护原理差动保护是一种以比较电流差值来判断电力系统中是否存在故障的保护方式。
它主要应用于变压器、发电机等设备的保护。
差动保护的实现主要依赖于电流互感器和继电器。
电流互感器将设备输入和输出侧的电流转换成与之成比例的低电流，继电器通过比较两侧电流的差值来判断是否存在故障，并触发动作切除故障。
四、过电流保护原理过电流保护是一种以电流超过额定值来判断电力系统中是否存在故障的保护方式。
它主要用于保护电力系统中的配电线路和设备。
过电流保护的实现主要依赖于电流互感器和继电器。
电流互感器将高电压线路中的电流转换成与之成比例的低电流，并通过继电器进行监测和切除故障。
继电保护的四个基本原理分别是电流保护、电压保护、差动保护和过电流保护。
这些原理在电力系统中起到了至关重要的作用，保护了电力设备和电力系统的安全运行。
通过合理配置和使用继电保护装置，能够及时检测和切除故障，有效避免了电力系统事故的发生，保障了电力系统的可靠供电。
微机继电保护原理
微机继电保护原理是基于微处理器控制的电气保护装置，其作用是保护电力系统设备和电路免受过载、短路、接地故障等电气故障的损害。
微机继电保护原理主要包括以下几个方面：
1. 数据采集和处理：微机继电保护通过传感器采集电气量如电流、电压、功率等的实时数据，然后通过模数转换器将模拟信号转换为数字信号，进一步通过采样和计算等处理手段得到电气量的准确数值。
2. 故障识别和判别：基于采集的数据，微机继电保护通过一系列算法和比较判断手段，识别出电气故障的类型和位置，如过载、短路等，并判别故障是否需要断开电路以保护设备。
3. 控制和动作：一旦识别出电气故障，微机继电保护便会向断路器或其他保护设备发送控制信号，触发其动作来切断故障电路。
同时，微机继电保护会生成警报信号，向操作人员发出故障报警。
4. 通信与监控：为了实现对电力系统的远程监控和管理，微机继电保护通常与其他设备进行通信，如与上位计算机、SCADA系统等进行数据交互，向操作人员提供实时信息和动作记录。
总的来说，微机继电保护通过数据采集、故障识别、控制动作和通信监控等方式实现对电力系统的准确保护和管理，提高了
电气故障的检测速度和准确性，从而有效增强了电力系统的可靠性和安全性。
继电保护的作用及原理当电力系统中的电力元件（如发电机、线路等）或电力系统本身发生了故障危及电力系统安全运行时，能够向运行值班人员及时发出警告信号，或者直接向所控制的断路器发出跳闸命令以终止这些事件发展的一种自动化措施和设备。
实现这种自动化措施的成套设备，一般通称为继电保护装置。
本期就为大家详细介绍继电保护的基本原理、基本要求、基本任务、分类和常见故障分析及其处理。
1、基本原理。
继电保护装置必须具有正确区分被保护元件是处于正常运行状态还是发生了故障，是保护区内故障还是区外故障的功能。
保护装置要实现这一功能，需要根据电力系统发生故障前后电气物理量变化的特征为基础来构成。
电力系统发生故障后，工频电气量变化的主要特征是：a.电流增大短路时故障点与电源之间的电气设备和输电线路上的电流将由负荷电流增大至大大超过负荷电流。
b.电压降低当发生相间短路和接地短路故障时，系统各点的相间电压或相电压值下降，且越靠近短路点，电压越低。
c.电流与电压之间的相位角改变正常运行时电流与电压间的相位角是负荷的功率因数角，一般约为20°，三相短路时，电流与电压之间的相位角是由线路的阻抗角决定的，一般为60°～85°，而在保护反方向三相短路时，电流与电压之间的相位角则是180°+(60°～85°)。
d.测量阻抗发生变化测量阻抗即测量点(保护安装处)电压与电流之比值。
正常运行时，测量阻抗为负荷阻抗；金属性短路时，测量阻抗转变为线路阻抗，故障后测量阻抗显著减小，而阻抗角增大。
不对称短路时，出现相序分量，如两相及单相接地短路时，出现负序电流和负序电压分量；单相接地时，出现负序和零序电流和电压分量。
这些分量在正常运行时是不出现的。
利用短路故障时电气量的变化，便可构成各种原理的继电保护。
此外，除了上述反应工频电气量的保护外，还有反应非工频电气量的保护，如瓦斯保护。
2、基本要求。
继电保护装置为了完成它的任务，必须在技术上满足选择性、速动性、灵敏性和可靠性四个基本要求。
