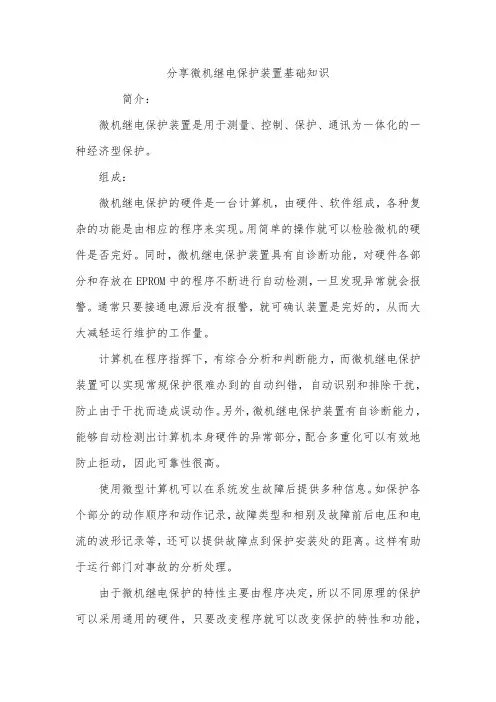

分享微机继电保护装置基础知识简介：微机继电保护装置是用于测量、控制、保护、通讯为一体化的一种经济型保护。

组成：微机继电保护的硬件是一台计算机，由硬件、软件组成，各种复杂的功能是由相应的程序来实现。

用简单的操作就可以检验微机的硬件是否完好。

同时，微机继电保护装置具有自诊断功能，对硬件各部分和存放在EPROM中的程序不断进行自动检测，一旦发现异常就会报警。

通常只要接通电源后没有报警，就可确认装置是完好的，从而大大减轻运行维护的工作量。

计算机在程序指挥下，有综合分析和判断能力，而微机继电保护装置可以实现常规保护很难办到的自动纠错，自动识别和排除干扰，防止由于干扰而造成误动作。

另外，微机继电保护装置有自诊断能力，能够自动检测出计算机本身硬件的异常部分，配合多重化可以有效地防止拒动，因此可靠性很高。

使用微型计算机可以在系统发生故障后提供多种信息。

如保护各个部分的动作顺序和动作记录，故障类型和相别及故障前后电压和电流的波形记录等，还可以提供故障点到保护安装处的距离。

这样有助于运行部门对事故的分析处理。

由于微机继电保护的特性主要由程序决定，所以不同原理的保护可以采用通用的硬件，只要改变程序就可以改变保护的特性和功能，因此可灵活地适应于电力系统运行方式的变化。

微机继电保护装置的特点：1、用于可根椐实际运行的需要配制相应保护，真正实现用户“量身定制”。

2、各种保护功能相对独立，保护定值、实现、闭锁条件和保护投退可独立整定和配制。

3、可以满足库存配制有二十几种保护，满足用户对不同电气设备或线路保护要求。

4、自定义保护功能，可实现标准保护库中未提供的特殊保护，最大限度满足用户要求。

5、保护功能实现不依赖于通讯网络，满足电力系统保护的可靠性。

微机继电保护装置的优点：1、集保护、测量、监视、控制、人机接口、通信等多种功能于一体；代替了各种常规继电器和测量仪表，节省了大量的安装空间和控制电缆。

2、采用32位数字信号处理器（DSP），具有先进内核结构、高速运算能力和实时信号处理等优良特性。

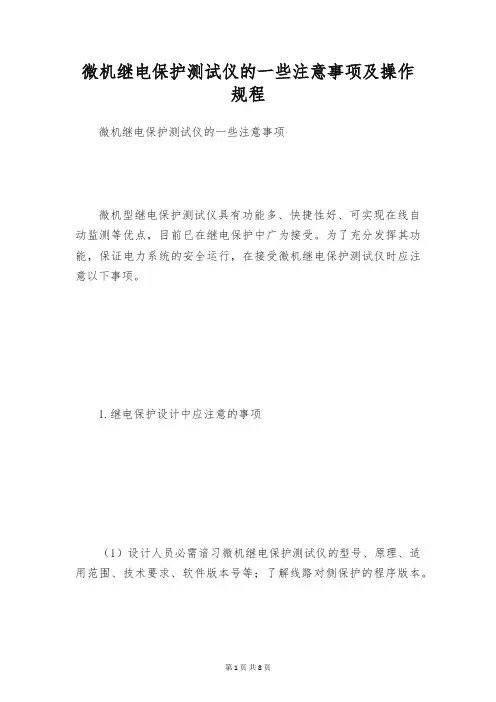

微机继电保护测试仪的一些注意事项及操作规程微机继电保护测试仪的一些注意事项微机型继电保护测试仪具有功能多、快捷性好、可实现在线自动监测等优点，目前已在继电保护中广为接受。

为了充分发挥其功能，保证电力系统的安全运行，在接受微机继电保护测试仪时应注意以下事项。

1.继电保护设计中应注意的事项（1）设计人员必需谙习微机继电保护测试仪的型号、原理、适用范围、技术要求、软件版本号等；了解线路对侧保护的程序版本。

（2）设计过程中，必需考虑强电对弱电回路的干扰。

强电、弱电不得合用一根电缆，排列保护屏端子排时，强电、弱电端子要隔开。

（3）为防止交流电流、交流电压、直流回路进入的干扰，引起微机保护装置工作不正常，在保护的交流、直流电源入口处设计加装抗干扰电容，保护装置的电流、电压和信号引入线确定要选用屏蔽电缆。

2.微机继电保护测试仪在安装中的注意事项（1）现场开箱检查保护装置设计是否符合“四统一”要求，检查装置内部有无强、弱电回路的走线捆在一起。

（2）引入装置端子在屏上的走线，要阔别直流操作回路的导线及高频输入（输出）回路的导线，千万不行捆扎在一起。

弱信号线阔别有强干扰的导线，屏上全部暴露的带电器件与屏板的距离都要大于3mm。

（3）敷设电缆时，充分利用自然屏蔽物的屏蔽作用。

必要时，可设置与保护用的电缆相平行的专用屏蔽线或铜排，并且在屏蔽层两端牢靠接地。

千万不可用电缆备用芯两端同时接地作为抗干扰方式。

为了防止高压、雷电等对保护的影响，保护用的电缆敷设路径尽可能阔别高压母线以及高频电流入地点（如避雷器的入地点），并且与电力电缆分层敷设。

（4）保护装置箱体必需用铜螺丝牢靠连到保护屏设立的专用接地铜排，铜排再与掌控室接地体相连。

3.微机保护装置在调试中的注意事项（1）调试过程中，全部交流电源试验仪（如频率信号发生器、示波器）的外壳都必需与保护装置在同接地点接地。

（2）在人体触及微机保护前，确认保护装置箱体已牢靠接地。

人体必需对与保护装置箱体接地体相同的接地点放电，建议在整个调试过程中人体都与接地体相连。

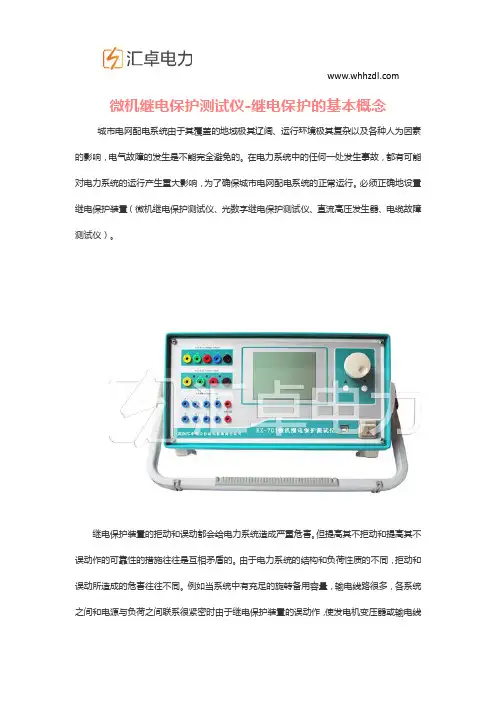

微机继电保护测试仪-继电保护的基本概念城市电网配电系统由于其覆盖的地域极其辽阔、运行环境极其复杂以及各种人为因素的影响，电气故障的发生是不能完全避免的。

在电力系统中的任何一处发生事故，都有可能对电力系统的运行产生重大影响，为了确保城市电网配电系统的正常运行。

必须正确地设置继电保护装置（微机继电保护测试仪、光数字继电保护测试仪、直流高压发生器、电缆故障测试仪）。

继电保护装置的拒动和误动都会给电力系统造成严重危害。

但提高其不拒动和提高其不误动作的可靠性的措施往往是互相矛盾的。

由于电力系统的结构和负荷性质的不同，拒动和误动所造成的危害往往不同。

例如当系统中有充足的旋转备用容量，输电线路很多，各系统之间和电源与负荷之间联系很紧密时由于继电保护装置的误动作，使发电机变压器或输电线路切除而给电力系统造成的影响可能很小；但如果发电机变压器或输电线路故障时继电保护装置拒动作，将会造成设备的损坏或系统稳定的破坏，损失是巨大的。

在此情况下提高继电保护装置不拒动的可靠性比提高其不误动的可靠性更为重要。

但在系统中旋转备用容量很少及各系统之间和负荷和电源之间联系比较薄弱的情况下，继电保护装置的误动作使发电机变压器或输电线切除时，将会引起对负荷供电的中断甚至造成系统稳定的破坏，损失是巨大的。

而当某一保护装置拒动时，其后备保护仍可以动作而切除故障，因此在这种情况下提高继电保护装置不误动的可靠性比提高其不拒动的可靠性更为重要。

注：可靠性是指一个元件、设备或系统在预定时间内，在规定的条件下完成规定功能的能力。

可靠性工程涉及到元件失效数据的统计和处理，系统可靠性的定量评定，运行维护，可靠性和经济性的协调等各方面。

具体到继电保护装置，其可靠性是指在该。

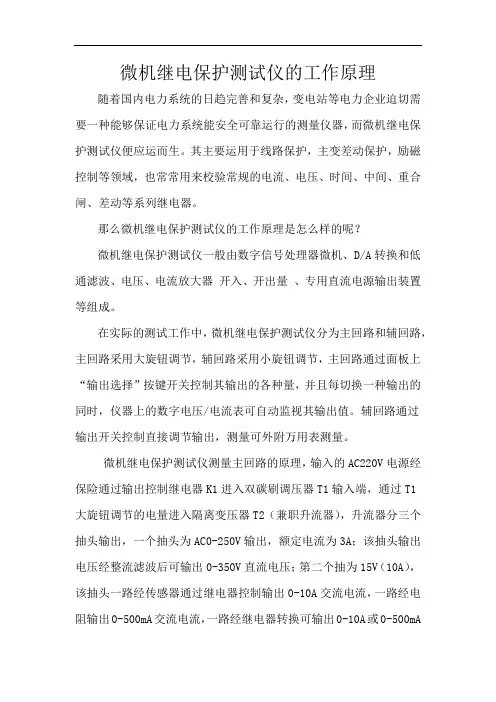

微机继电保护测试仪的工作原理随着国内电力系统的日趋完善和复杂，变电站等电力企业迫切需要一种能够保证电力系统能安全可靠运行的测量仪器，而微机继电保护测试仪便应运而生。

其主要运用于线路保护，主变差动保护，励磁控制等领域，也常常用来校验常规的电流、电压、时间、中间、重合闸、差动等系列继电器。

那么微机继电保护测试仪的工作原理是怎么样的呢？微机继电保护测试仪一般由数字信号处理器微机、D/A转换和低通滤波、电压、电流放大器开入、开出量、专用直流电源输出装置等组成。

在实际的测试工作中，微机继电保护测试仪分为主回路和辅回路，主回路采用大旋钮调节，辅回路采用小旋钮调节，主回路通过面板上“输出选择”按键开关控制其输出的各种量，并且每切换一种输出的同时，仪器上的数字电压/电流表可自动监视其输出值。

辅回路通过输出开关控制直接调节输出，测量可外附万用表测量。

微机继电保护测试仪测量主回路的原理，输入的AC220V电源经保险通过输出控制继电器K1进入双碳刷调压器T1输入端，通过T1大旋钮调节的电量进入隔离变压器T2（兼职升流器），升流器分三个抽头输出，一个抽头为AC0-250V输出，额定电流为3A；该抽头输出电压经整流滤波后可输出0-350V直流电压；第二个抽为15V（10A），该抽头一路经传感器通过继电器控制输出0-10A交流电流，一路经电阻输出0-500mA交流电流，一路经继电器转换可输出0-10A或0-500mA直流电流；第三个抽头为10V（100A）大电流端，该抽头穿过传感器一次侧直接输出100A电流，该回路带负载能力较强，但输出稍有过载，不能长时间处于大电流状态下。

微机继电保护测试仪测量辅回路的原理，继电保护测试仪器辅回路与主回路一样，AC220V电源经保险进入双碳刷调压器T1小旋钮调节的电压量，通过隔离变压器T4可直接调节输出0-20V或0-250V交流电压或0-350V直流电压，此回路额定电流为1A。

按下辅回路“输出控制”开关，调节小旋钮即可输出。

继电保护测试仪使用方法和回路原理
继电保护测试仪主要是围绕继电器，微机保护，以及其他的保护装置做预防性试验。

继电器试验建议试验的模块有:直流试验，交直流试验，交流试验，差动试验，差动谐波试验，功率阻抗，功率方向及阻抗试验，同期试验;微机保护试验主要做线路保护，发变组保护相关试验，还有就是自动准同期装置，备自投装置，母线差动保护相关试验!
 使用方法
 一、正确步骤
 分为主回路和辅回路两个回路，主回路采用大旋钮调节，辅回路采用小旋钮调节，主回路通过面板上输出选择按键开关控制其输出的各种量，并且每切换一种输出的同时，仪器上的数字电压/电流表可自动监视其输出值。

辅回路通过输出开关控制直接调节输出，测量可外附万用表测量。

 二、回路原理
 1、输入的AC220V电源经保险通过输出控制继电器K1进入双碳刷调压器T1输入端，通过T1大旋钮调节的电量进入隔离变压器T2（兼职升流器），升流器分三个抽头输出，一个抽头为AC0-250V输出，额定电流为3A；该抽头输出电压经整流滤波后可输出0-350V直流电压；第二个抽为15V（10A），该抽头一路经传感器通过继电器控制输出0-10A交流电流，一路经电阻输出0-
500mA交流电流，一路经继电器转换可输出0-10A或0-500mA直流电流；第二个抽头为10V（100A）大电流端，该抽头穿过传感器一次侧直接输出100A 电流，该回路带负载能力较强，但输出稍有过载，不能长时间处于大电流状态下。

热继电器校验仪继电保护测试仪器辅回路，继电保护测试仪器辅回路与主回路一样，AC220V电源经保险进入双碳刷调压器T1小旋钮调节的电压量，。

托班科学教案树叶去旅行•相关推荐托班科学教案树叶去旅行活动目标：1、结合具体情景，感知、认识“上”和“下”的空间方位。

2、学习运用方位词较完整的描述树叶的行踪。

活动重点：认识“上”和“下”的空间方位，并运用方位词进行描述。

活动难点：引导幼儿了解上和下是相对而言的，会根据具体事物发生改变。

活动准备：1、《树叶的旅行》ppt课件。

2、幼儿在进活动室的路上与大树打招呼。

活动过程：一、认识树叶。

1、谈话导入，刚才我们在树上找到了谁呀?2、ppt1，引出课题。

出示树叶，小朋友一起有礼貌地打招呼。

秋天到了，树叶宝宝被秋风一吹，呼――它离开树妈妈去旅行啦。

什么是旅行?树叶宝宝到哪里去旅行了呢，我们来看看吧。

二、树叶去旅行。

1、出示ppt2，感知、认识“上”、“下”方位。

你看到了什么?辅助提问：树叶飘到了什么地方?跟花朵在干什么?我们把树叶飘到哪里，在干什么，用一句完整的话说出来。

2、出示ppt3，进一步认识“上”、“下”方位。

树叶又旅行到了哪里?跟风车是怎么玩的?请你象刚才一样用一句话说清楚，先说树叶飘到哪里，再说跟风车怎么玩。

3、出示ppt4，巩固对“上”、“下”方位的认识。

树叶还会飘到哪里，干什么呢?请小朋友先看图再和旁边的小朋友先轻轻的说一说，然后告诉大家。

幼儿讨论后再学习运用句式完整讲述，要求幼儿说清楚方位。

4、出示ppt5，了解“上”和“下”是相对而言的。

最后，树叶飘到了哪里?它在滑梯的`什么地方，在小草的什么地方?咦!怎么一会儿是上面，一会儿又变成下面了呢?师幼小结：树叶和小草在一起，树叶在上面，小草在下面;树叶和滑梯在一起，树叶在下面，滑梯在上面。

5、出示ppt6，师幼共同小结前面四幅图。

我们一起把树叶到哪里去旅行了说一说，要说清楚树叶在什么东西的什么地方，是怎么玩的。

6、出示ppt7，学习用方位词“上”和“下”描述树叶的行踪。

树叶还到好多地方去旅行了，我们来看一看，等一下先和旁边的小朋友一起说一说。

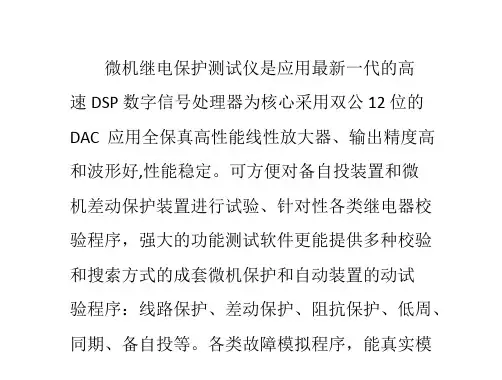

微机继电保护测试仪的使用要点及用途一.微机继电保护测试仪的概述及特点微机继电保护测试仪是一个新型智能化测试仪器，以前的继电保护试验工具主要是用调压器和移相器组合而成，体积笨重，精度不高，已不能满足现代微机继电保护的校验工作。

随着科学技术的不断发展，微机继电保护已广泛运用于线路保护，主变差动保护，励磁控制等各个领域，变电站综合自动化已成为主流。

现代微机继电保护测试仪可分为两种形式，一种是采用传统的功放，体积大，重量在25kg左右，比较笨重，功放管工作在放大区，时间长了容易损坏，且动态范围窄，精度不高。

另一种是采用开关电源，功放采用数字功放，体积小，重量轻，效率高，是继电保护测试仪的发展方向。

可对各类型电压、电流、频率、功率、阻抗、谐波、差动、同期等继电器以手动或自动方式进行测试，可模拟各种故障类型进行距离、零序保护装置定值校验和保护装置的整组试验，可自动扫描微机和数字型变压器、发变组差动保护比率制动曲线，具备触GPS发功能。

武汉赫兹电力生产的微机继电保护测试系统（如：HZJB-330 HZJB-340 HZJB-660）是在参照电力部颁发的DL/T624-1997《微机型继电保护试验装置技术条件》的基础上，广泛听取用户意见，总结目前国内同类产品优缺点，充分使用现代先进的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。

它采用单机独立运行，亦可联接笔记本电脑运行的先进结构。

主机采用DSP+FPGA 结构，真16位DAC输出、内置新型模块式高保真线性大功率功放，自带8.4寸分辨率为800×600的TFT真彩显示屏以及高档工业键盘鼠标。

WindowsXP操作系统，功能强大。

体积小、精度高。

既具有大型测试仪优越的性能、先进的功能，又具有小型测试仪小巧灵活、操作简便、可靠性高等优点，性能价格比高。

是继保工作者得心应手的好工具。

武汉赫兹电力的HZJB-330单机继电保护校验仪是我公司开发成功的新一代校验装置。

第1节触摸屏微机继电保护测试仪手动试验1.1模块介绍手动试验模块是继电保护测试仪的最基本的试验模块，它适用于各种试验，可由用户自由添加各模拟量的数值，纯手动操作，直观、方便、自由度大，是新用户的入门模块，也是检查采样的好工具。

1.2原理介绍在此试验模块中用户通过设置每一路模拟量的参数，手工控制模拟量的输出和变化过程达到对被试品进行测试的目的。

1.3试验界面1.3.1模拟量设置区A．介绍包含三种参数L-N、L-L、阻抗、功率、直流三种输入视图，可以通过下方的输入方式进行切换，具体视图将在下面进行详细介绍。

要进行试验时，首先设置好要输出的初始参数，然后点击工具条上的按钮，测试仪将开始按照初始设置的参数进行输出。

当开始输出后，我们可以通过三种方式来改变测试仪的输出。

第一种：直接变化某一输出参数若改变任意参数并按回车或切换到其它输入框后，这些参数的改变将直接导致输出的改变。

第二种：按步长变化用户也可以选中每个变化参数后面的步长选项，并设定每个变量的变化步长(步长可正可负)，然后每点击一次增加/减少按钮则根据步长改变所有的输出一次。

第三种：使用保持按钮按下保持按钮，此时可以在模拟量输入区中设置好所有的参数，在此过程中所有的改变将不会像第一种方式那样直接应用到输出，只有当设置完成后，再次按下此按钮，测试仪才会按照设置好的所有参数进行输出。

B．输入视图介绍L-N 输入视图：可以用交流相电压、相电流方式来设置模拟量的输出参数，也是最普遍的方式；图1－1说明：触摸屏微机继电保护测试仪当故障类型设置为“任意”类型后，为了提高用户操作的方便程度，增加了一些右键菜单功能：触摸屏微机继电保护测试仪当鼠标箭头放入幅值输入框中点击右键时，会弹出此菜单，其中：清零：表示将所有电压幅值或电流幅值输入框中的值设置为零同幅值：表示将所有电压幅值或电流幅值按照此输入框中的数值进行设置。

在相位输入框中点击鼠标右键时，弹出此菜单。

其中：同相：表示所有相位值按照此输入框中的值设置为相同相位。

微机继电保护测试仪使用原理及应用内嵌计算机为具有双向并口工控机，支持标准101键盘，LCD或CRT。

当仪器面板交流电源开关合上时，计算机启动,同时仪器产生±5V、±15V、25V电压，这时D/A板能正常工作，HT-1200 继电保护检测仪自动进入主菜单,当选择某一应用程序后，PC 机打开功放电源软开关，此时若按下面板功放按钮，则功放电源投入，功放能正常工作。

PC机据测试项目及所设置参数，计算好各种状态电流电压波形数据，当软件操作试验时，PC机把计算好的数据分别送给8路D/A，D/A转换以后的摸拟信号经功放放大从面板电流电压输出端子输出至被测保护。

同时，被测保护动作信号，经输入信号端子送到I/O接口芯片，PC机在送数的同时不断查询I/O接口芯片，据测试项目，调整传送的电流电压数据，直至测试完毕。

测试结束，退出应用程序回到主菜单时，功放电源软开关自动断开。

线路保护继电保护类型测试项目建议试验的模块备注重合闸及转换性故障相应的测试项目整组试验（单机）整组试验、线路保护、状态系列、6-35KV线路保护综合测试（PC）要求测试检同期和检无压，用Ux作为待并侧电压输出。

距离和零序距离和零序定值校验整组试验（单机）距离和零序、线路保“距离和零序”和“线路保护”均能一次性自护、整组试验、交流试验（PC ）动测试多段、各种故障类型、各种相别的距离和零序定值。

工频变化量距离定值校验距离和零序、线路保护（PC ）应设置故障电流足够大，比如10~15A （当为5A 制CT 时）。

复合电压闭锁（方向）过流过流、低压、负序电压、灵敏角等交流试验（单机） 交流试验、6-35KV 线路保护综合测试（PC ） 有的保护的“低电压”和“负序电压”由不同的端子输入，试验时需更换接线。

低周、低压减载装置相应的测试项目同期低周（单机） 频率及高低周、6-35KV 线路保护综合测试（PC ）若其它条件都满足，装置却不能动作，请确认装置是否还需要同时输入电流和开关接点。

继电保护测试仪的知识讲解华天电力专业生产继电保护测试仪（又称微机继电保护测试仪），接下来为大家分享继电保护测试仪的知识讲解。

熟知微机继电保护算法的原理，足矣有效的保障我们在使用微机继电保护测试仪检测继保装置时更加得心应手。

传统的继电保护是直接或经过电压形成回路把被测信号引入保护继电器，继电器按照电磁感应、比幅、比相等原理作出动作与否的判断。

而微机继电保护测试仪是把经过数据采集系统量化的数字信号经过数字滤波处理后，通过数学运算、逻辑运算，并进行分析、判断，以决定是否发出跳闸命令或信号，以实现各种继电保护功能。

这种对数据进行处理、分析、判断以实现保护功能的方法称为微机保护算法。

分析和评价各种不同的算法优劣的标准是精度和速度。

速度有包括两方面：一是算法所要求的采样点数(或称数据窗长度);二是算法的运算工作量。

所谓算法的计算精度是指用离散的采样点计算出的结果与信号的实际值的逼真程度。

如果精度低，则说明计算结果的准确度差，这将直接影响保护的正确判断。

算法所用的数据窗直接影响保护的动作速度。

因为电力系统继电保护应在故障后迅速做出动作与否的判断，而要做出正确的判断必须用故障后的数据计算。

一个算法采用故障后的多少采样点才能计算出正确的结果，这就是算法的数据窗。

但是，半周傅氏算法不能滤除偶次谐波和恒温直流分量，在信号中存在非周期分量和偶次谐波的情况下，其精度低于全周傅氏算法。

而全周傅氏算法的数据窗要长，保护的动作速度慢。

显然精度和数据窗之间存在矛盾。

一般地，算法用的数据窗越长，计算精度越高，而保护动相对较慢，反之，计算精度越低，但保护的动作速度相对较快。

目前，在微机继电保护测试仪中采用的算法基本上可以分为两类。

一类是直接由采样值经过某种运算，求出被测信号的实际值再与定值比较。

例如，在距离保护装置中，利用故障后电压和电流的采样值直接求出测量阻抗或求出故障后保护安装处到故障点的R、X，然后与定值进行比较。

在电流、电压保护中，则直接求出电压、电流的有效值，与保护的整定值比较。

第一章装置特点与技术参数第一节主要特点1、满足现场所有试验要求。

具有标准的六相电流，六相电压同时输出，电流30A/相，电压125V/相。

六相电流并联可达180A。

既可对传统的各种继电器及保护装置进行试验，也可对现代各种微机保护进行各种试验，特别是对变压器差动保护和备自投装置，试验更加方便和完美。

2、各种技术指标完全达到电力部颁发的DL/T624-1997《继电保护微机型试验装置技术条件》的标准。

3、经典的Windows XP操作界面，人机界面友好，操作简便快捷；高性能的嵌入式工业控制计算机和8.4寸分辨率为800×600的TFT真彩显示屏，可以提供丰富直观的信息，包括设备当前的工作状态及各种帮助信息等。

4、本机Windows XP系统自带恢复功能，避免因非法关机或误操作等引起的系统崩溃。

5、配备有超薄型工业键盘和光电鼠标，可以象操作普通PC机一样通过键盘或鼠标完成各种操作6、主控板采用DSP+FPGA结构，16位DAC输出，对基波可产生每周2000点的高密度正弦波，大大改善了波形的质量，提高了测试仪的精度。

7、功放采用高保真线性功放，既保证了小电流的精度，又保证了大电流的稳定。

8、采用USB接口直接和PC机通讯，无须任何转接线，方便使用。

9、可连接笔记本电脑（选配）运行。

笔记本电脑与工控机使用同一套软件，无须重新学习操作方法。

10、配有独立专用直流辅助电压源输出，输出电压分别为110V（1A），220V （0.6A）。

以提供给需要直流工作电源的继电器或保护装置使用。

11、具有软件自较准功能，避免了要打开机箱通过调整电位器来校准精度，从而大大提高了精度的稳定性。

第二节技术参数1、交流电流源幅值范围：6×（0-30A）/相精度：0.5%六相电流并联输出最大值：180A相电流长期允许工作值：10A功率：300V A/相六相并联最大功率：900V A六相并联最大输出时允许工作时间：10s频率范围：0--1000Hz；精度：0.001Hz谐波次数：2--20次；相位：0--360°；精度：0.1°2、直流电流源幅值：20A/相；功率：300V A/相；精度：0.5%3、交流电压源幅值范围：6 ×（0--125V）；精度：0.5%线电压范围：0--250V相电压/线电压输出功率：70V A/100V A频率范围：0--1000Hz；精度：0.001Hz谐波次数：2--20次；相位：0--360°；精度：0.1°4、直流电压源相电压输出幅值：0--±150V；精度：0.5%线电压输出幅值：0--±300V;相电压/线电压输出功率：90V A/180V A5、开关量端子开关量输入端子：8对空接点：1--20mA，24V装置内部有源电位翻转：0--6VDC为低电平15--250VDC为高电平开关量输出端子：4对，空接点，遮断容量：110V/2A，220V/1A 6、时间测量范围范围1ms~9999s;测量精度1ms7、积重量体积455 (mm)×530 (mm)×220 (mm); 约25Kg8、电源AC220V±10%; 50Hz 10A华天电力| 专业权威的电测产品解决方案提供商第二章装置硬件结构第一节装置硬件组成1、内置高性能工业控制计算机本装置采用高性能工控机作为控制计算机，配有自还原CF卡，8.4″800×600分辨率TFT真彩LCD显示器。
