2011-2012学年第一学期《构造地质学》实验报告*名：***班级：资源勘查10-1班学号： 10号指导教师：***资源与环境工程学院资源勘查工程专业实习一地质图的基本知识及读水平岩层地质图一、目的和要求1、了解地质图、地质剖面图、地层柱状图的基本内容、用途、作图原理和图示规格2、掌握阅读地质图件的步骤和方法二、内容说明（一）地质图1、地质图是用规定的符号、色谱和花纹将地壳的一部或全部地质组成和地质现象，按一定比例尺缩小，概括投影到平面（地形图）上的图件。
用以推论该地区地质发展历史及矿产分布规律，指导找矿。
因此，地质图是地质工作者经常应用的图件。
2、一幅正式的地质图应该有图名、比例尺、图例、编制单位和编图人、编制时间等。
图名：常用整齐美观的大字书写，图名要表明图幅所在的地区和图的类型。
一般是根据该图幅内最有名的城镇或地名命名，如《山东省地质图》，《泰安幅地质图》。
图名常居中放置在图幅上方。
图号：是为了图件的保存、整理、查找方便起见而统一规定的。
一般都是用地形图的国际统一分幅和编号。
比例尺：用以表明该图的缩小程度和精度，比例尺的形式有三种类型：数字比例尺：如1:200000自然比例尺：即图上相当于自然界真正的水平长度。
线条（图解式）比例尺：将比例尺作成尺子状，上面注明单位长度所代表的实际长度。
图例：指图的内容简要示例，是地质图不可缺少的部分。
不同类型的地质图有不同的图例。
一般地质图图例是用各种规定的颜色和符号来表明地层的时代、岩性、地质界线、构造、产状要素和矿产等几个方面。
图例一般放在图的右边或下方（如图内有空白也可放在图框内），并按一定顺序排列。
“图例”两字应用醒目的字体注明。
地层图例自上而上或自左而右由新到老顺序排列，图例格子的大小长宽比一般为0.8:1.2，格内注明地层代号，涂上颜色，右边注明岩性，左边写地层或时代名称。
已确定时代的岩浆岩、变质岩要按时代顺序排列在地层图例中，没有确定时代的岩浆岩、变质岩按酸性程度，变质深浅依次排列地层图例之后。

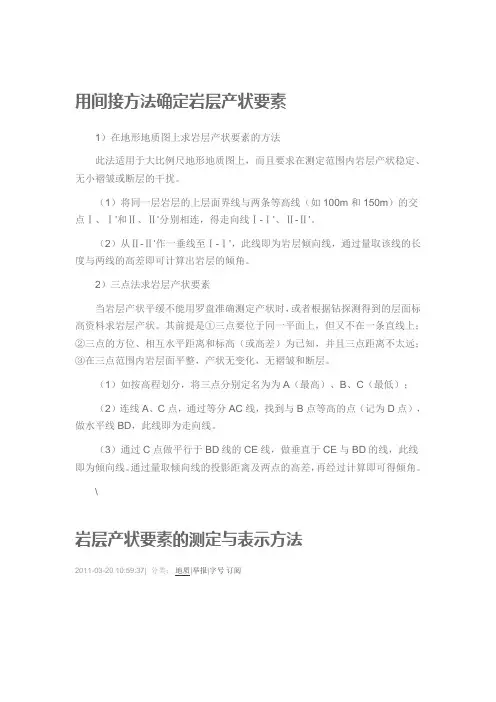

用间接方法确定岩层产状要素1）在地形地质图上求岩层产状要素的方法此法适用于大比例尺地形地质图上，而且要求在测定范围内岩层产状稳定、无小褶皱或断层的干扰。
（1）将同一层岩层的上层面界线与两条等高线（如100m和150m）的交点Ⅰ、Ⅰ’和Ⅱ、Ⅱ’分别相连，得走向线Ⅰ-Ⅰ’、Ⅱ-Ⅱ’。
（2）从Ⅱ-Ⅱ’作一垂线至Ⅰ-Ⅰ’，此线即为岩层倾向线，通过量取该线的长度与两线的高差即可计算出岩层的倾角。
2）三点法求岩层产状要素当岩层产状平缓不能用罗盘准确测定产状时，或者根据钻探测得到的层面标高资料求岩层产状。
其前提是①三点要位于同一平面上，但又不在一条直线上；②三点的方位、相互水平距离和标高（或高差）为已知，并且三点距离不太远；③在三点范围内岩层面平整，产状无变化，无褶皱和断层。
（1）如按高程划分，将三点分别定名为为A（最高）、B、C（最低）；（2）连线A、C点，通过等分AC线，找到与B点等高的点（记为D点），做水平线BD，此线即为走向线。
（3）通过C点做平行于BD线的CE线，做垂直于CE与BD的线，此线即为倾向线。
通过量取倾向线的投影距离及两点的高差，再经过计算即可得倾角。
\岩层产状要素的测定与表示方法2011-03-20 10:59:37| 分类：地质|举报|字号订阅岩层产状要素通常是用地质罗盘直接在岩层面上测得。
在有些情况下，用地质罗盘不容易准确测定时，可根据钻孔资料、地形地质图上的表现及视倾角用几何作图法或赤平投影等方法，求出岩层的产状要素。
岩层产状可以采用方位角表示法和象限角表示法。
（1）方位角表示法：一般只测倾向和倾角。
如SW200°∠20°（也可直接写成200°∠20°），第一个数字表示为岩层倾向，第二个数字表示为岩层倾角。
（2）象限角表示法：以北和南的方向作为0°，一般测记走向、倾角和倾向象限。
如N30°W∠20°SW，即走向为北偏西30°，倾角为20°，向南西倾斜。
实习2间接方法确定岩层产状实习2 间接方法确定岩层产状实习目的：通过实践运用间接方法，掌握确定岩层产状的技能。
实习原理：在地质勘探和工程实践中，岩层的产状是岩石学研究的基本内容之一。
对岩层产状的准确确定，对于地质灾害评价、矿产资源勘查与利用等领域具有重要意义。
然而，由于岩石体的局部或整体运动、剥蚀、变形等因素，有时难以直接观测和测量岩石体的产状。
因此，采用间接方法对岩层产状进行判断和测量是十分必要的。
实习步骤：1. 预实习准备在实习前，应对所要研究的地质背景、区域构造、岩石类型等有所了解。
同时，还需熟悉常用的地质、测量仪器及工具的使用方法。
2. 实地考察选择一个研究对象，到实地进行考察。
可以选择露头、切口、洞穴等地质标本，或者是通过遥感图像等方式进行观察。
3. 野外测量对研究对象进行测量和观测。
在实地，可以使用罗盘测量方法、测量尺、斜度仪等工具，来测量岩层的倾向、倾角、厚度等参数。
4. 取样分析根据实地观测结果，选择合适的取样点，采集岩层样品。
通过岩心、地质切片等方式，进行岩石薄片、显微镜鉴定等实验室分析工作。
通过分析岩石组分、矿物组成等属性，进一步了解岩层产状。
5. 数据处理将测量数据和实验分析结果整理汇总。
可以使用软件工具对数据进行处理和统计，并绘制相应的图表和图像。
6. 结果分析根据数据和分析结果，对所研究的岩层产状进行分析和解释。
可以对岩层产状与地质背景、地质构造等因素进行关联分析。
7. 结论总结从实习结果中总结实习过程中遇到的问题、解决方法以及实习所得到的经验教训。
对于所研究的岩层产状，可以给出自己的结论和看法。
实习注意事项：1. 在实地进行测量时，要注意安全，遵守实习规章制度。
2. 实习过程中要认真记录实地测量和实验分析的数据，并保证数据的准确性。
3. 实习结束后，要及时整理和归档所得数据和结果，并对实习过程进行总结和反思。
通过实践运用间接方法确定岩层产状，可以提高我们对地质环境的认识和理解。

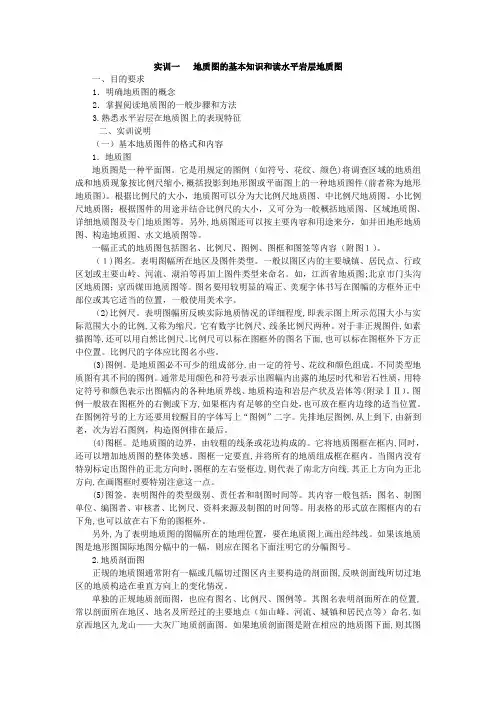

实训一地质图的基本知识和读水平岩层地质图一、目的要求1．明确地质图的概念2．掌握阅读地质图的一般步骤和方法3.熟悉水平岩层在地质图上的表现特征二、实训说明（一）基本地质图件的格式和内容1．地质图地质图是一种平面图。
它是用规定的图例（如符号、花纹、颜色)将调查区域的地质组成和地质现象按比例尺缩小,概括投影到地形图或平面图上的一种地质图件(前者称为地形地质图）。
根据比例尺的大小，地质图可以分为大比例尺地质图、中比例尺地质图、小比例尺地质图；根据图件的用途并结合比例尺的大小，又可分为一般概括地质图、区域地质图、详细地质图及专门地质图等。
另外,地质图还可以按主要内容和用途来分，如井田地形地质图、构造地质图、水文地质图等。
一幅正式的地质图包括图名、比例尺、图例、图框和图签等内容（附图１）。
（１)图名。
表明图幅所在地区及图件类型。
一般以图区内的主要城镇、居民点、行政区划或主要山岭、河流、湖泊等再加上图件类型来命名。
如，江西省地质图;北京市门头沟区地质图；京西煤田地质图等。
图名要用较明显的端正、美观字体书写在图幅的方框外正中部位或其它适当的位置，一般使用美术字。
（2)比例尺。
表明图幅所反映实际地质情况的详细程度,即表示图上所示范围大小与实际范围大小的比例,又称为缩尺。
它有数字比例尺、线条比例尺两种。
对于非正规图件,如素描图等,还可以用自然比例尺。
比例尺可以标在图框外的图名下面,也可以标在图框外下方正中位置。
比例尺的字体应比图名小些。
(3)图例。
是地质图必不可少的组成部分,由一定的符号、花纹和颜色组成。
不同类型地质图有其不同的图例。
通常是用颜色和符号表示出图幅内出露的地层时代和岩石性质，用特定符号和颜色表示出图幅内的各种地质界线、地质构造和岩层产状及岩体等(附录ⅠⅡ）。
图例一般放在图框外的右侧或下方,如果框内有足够的空白处，也可放在框内边缘的适当位置。
在图例符号的上方还要用较醒目的字体写上“图例”二字。
先排地层图例,从上到下,由新到老，次为岩石图例，构造图例排在最后。
§2－1 水平岩层及岩层产上一页第5/9 页转到页下一页状理论阐述二、岩层产状岩层的产状是指岩层在空间的产出状态，如岩层在空间的延伸方向是什么，岩层面向什么方向，以及岩层的水平面的交角。
1. 岩层的产状要素产状通常用产状三要素表示，包括岩层的走向、倾向和倾角。
a.走向（Strike）：岩层与水平面的交线（图2-4，走向线AOB）两端所指的方向（图2-4，）岩层走向都有两个数值，二者相差180°。
它表示岩层在空间的水平延伸方向。
b.倾向(Dip)：倾斜平面上与走向线垂直的线（OD’）叫倾斜线。
倾斜线在水平面上的投影所指的沿平面向下倾斜的方位（）c.倾角（Dip angle）α：倾斜线与其在水平面上投影的夹角。
倾斜岩层层面与任意水平面的最大锐夹角图2-4视产状：面状构造与非正交平面相交迹线的产状。
a.视倾向：同一岩层层面上凡与走向线不直交的任一直线（图2-5 HD，HC）均为视倾斜线，它在水平面上的投影方位角称视倾向或假倾向。
（，）b.视倾角：面状构造与截面交线与视倾向的夹角（图2-5，β’，β）即：视倾斜线和它的水平投影线之间的夹角。
图2-5真倾角与视倾角间的关系：tgβ=tgα•cosω（图2-5所示）2. 产状的表示1）文字法倾斜岩层三要素的文字表示方法，目前还较乱，但由于地质罗盘的方位标记有的用象限角表示，有的用方位角（360°的圆周角）表示，因后者使用较简便，通常用方位角表示。
方位角是正北方方向与走向（或倾向）之间的交角。
产状的方位角表示法只记倾向和倾角，用倾向方位角∠倾角表示。
如330°∠35°(也可写NW330°∠35°)表示倾向是(从正磁北顺时针量的方位角)330°，倾角为35°(图2-6B)；如15°∠40°表示倾向方位为15°(北东15°)，倾角40°。

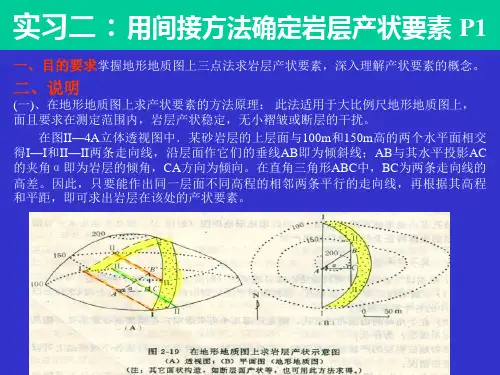

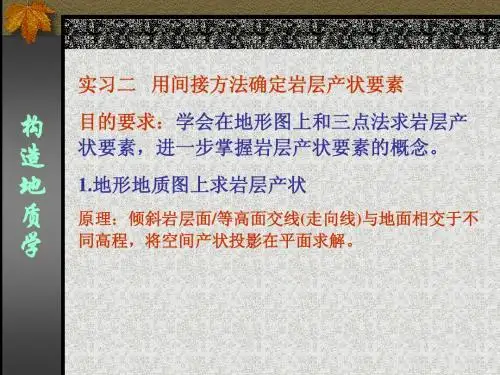

实习二用间接法（相邻等高线法、三点法）确定岩层产状要素一、目的要求•学会在地形地质图上用相邻等高线法求岩层产状要素。
•用三点法求岩层产状要素二、方法说明1. 适用条件•适用于大比例尺地质图、岩层产状稳定并且同一岩层面按走向线的定义，在地形地质图上与不同标高的等高线所代表的水平面有较高交点。
2. 具体步骤•连接岩层上层面界限与不同相邻标高的两条等高线的交点，Ⅰ—Ⅰ/、Ⅱ—Ⅱ/即为二个相邻高程的走向线•从高的一条走向线Ⅱ—Ⅱ/上任一点C作垂线与低的一条走向线Ⅰ—Ⅰ/交于A点，则CA代表倾向。
•若两线间高差为50M，按图上比例尺换算出线段BC（长度50m）的直角三角形。
•用量角器量出∠BAC的角度即为岩层倾角（ａ），量出CA的方位角度，即为岩层的倾向。
三、三点法求岩层产状要素1. 前提条件：•三点位于同一层面上，且不在同一条直线上(同面不同线)•已知三点的位置和标高，且三点相距不太远•三点范围内岩层面平整，产状无变化。
2. 操作方法•求等高点：从最高点向最底点连线AC上，根据点间高差及B点高程，在AC上得到B点等高的D点。
•求倾向：连接DB即为某一高程的走向线，过C点做其平行线，为另一高程的走向线。
在BD线上任选一点O，作垂线OF，即为倾向线，由高走向线向低走向线的方位即为其倾斜方向，用量角器量出。
•求倾角：在B点所在的走向线上，根据BC之间的高差，按比例尺取线段OE，联EF，则∠EFO即为其倾角，量角器量出即可。
四、作业•在凌河地质图上，用相邻等高线法求C 1或C 2底面产状(附图1)•在松溪地形图上(附图3) ，根据给出的钻孔数据，ZK 2孔深60m ，ZK 3孔深40m ，ZK 4孔深80m ，先分别求出其矿层顶面标高（为钻孔所在标高减去孔深即为矿层顶面标高），然后用三点法求矿层顶面的产状。
凌河地质图。
