岩层及岩层产状

岩层产状表示的方法岩层产状是指岩石在地质中的排列和分布特征，通过观察岩层的产状可以了解到岩石的形成环境、变形过程以及地层的演化历史。

岩层产状的表示方法有多种，下面将分别介绍几种常见的方法。

一、层理面倾角和倾向层理面是岩层中相对较大的面，它们的倾向和倾角可以用来表示岩层的产状。

层理面的倾向是指层理面与地面平面的夹角，通常用罗盘测量，以度数表示；层理面的倾角是指层理面与水平面的夹角，通常用测斜仪或测斜仪器测量，以度数表示。

这种表示方法主要适用于平面或近平面的岩层。

二、折叠的形态特征折叠是指岩层在地质运动中发生的弯曲变形，通过观察折叠的形态特征可以了解到岩层的变形过程和构造特征。

常见的折叠形态有褶皱、褶皱带、断裂褶皱等。

褶皱是指岩层在挤压力的作用下产生的弯曲形变，可以分为对称褶皱和不对称褶皱。

褶皱带是指一组相互平行的褶皱构造，可以用来判断构造带的走向和产状。

断裂褶皱是指褶皱和断裂结合在一起形成的构造，常见于断裂带的附近。

三、岩层中的节理和构造面节理是岩石中存在的平行或近平行的裂隙，通常是由于岩石受到应力作用而发生的裂开。

节理的倾向和倾角可以用来表示岩层的产状。

构造面是指岩层中由于构造运动而形成的断裂面或滑动面，可以用来判断构造带的走向和产状。

四、岩层的厚度和分布特征岩层的厚度和分布特征可以用来表示岩层的产状。

岩层的厚度是指岩层在垂直方向上的延伸距离，可以通过测量岩层的上下界面的距离来确定。

岩层的分布特征是指岩层在空间上的分布情况，可以通过观察岩层的出露情况和地质剖面图来确定。

总结起来，岩层产状的表示方法有层理面倾角和倾向、折叠的形态特征、岩层中的节理和构造面以及岩层的厚度和分布特征等多种方法。

通过观察和测量这些产状特征，可以了解岩层的形成环境、变形过程以及地层的演化历史，为地质学研究和资源勘探提供重要的参考依据。

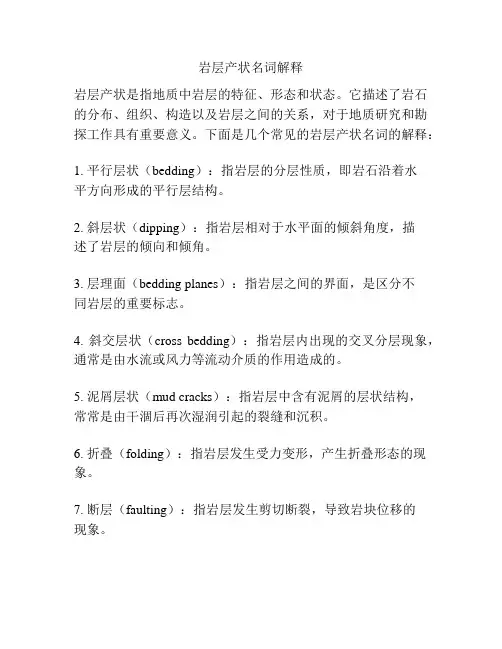

岩层产状名词解释
岩层产状是指地质中岩层的特征、形态和状态。

它描述了岩石的分布、组织、构造以及岩层之间的关系，对于地质研究和勘探工作具有重要意义。

下面是几个常见的岩层产状名词的解释：
1. 平行层状（bedding）：指岩层的分层性质，即岩石沿着水
平方向形成的平行层结构。

2. 斜层状（dipping）：指岩层相对于水平面的倾斜角度，描
述了岩层的倾向和倾角。

3. 层理面（bedding planes）：指岩层之间的界面，是区分不
同岩层的重要标志。

4. 斜交层状（cross bedding）：指岩层内出现的交叉分层现象，通常是由水流或风力等流动介质的作用造成的。

5. 泥屑层状（mud cracks）：指岩层中含有泥屑的层状结构，
常常是由干涸后再次湿润引起的裂缝和沉积。

6. 折叠（folding）：指岩层发生受力变形，产生折叠形态的现象。

7. 断层（faulting）：指岩层发生剪切断裂，导致岩块位移的
现象。

这些名词描述了岩层的形态特征、构造状态和沉积环境，对于地质学家在研究岩层演化和勘探地质资源具有重要的指导意义。

岩层产状要素的表示方法
岩层产状（即岩层的产出状态，由倾角、走向和倾向构成）bed，attitudeof岩层在空间产出的状态和方位的总称。

除水平岩层成水平状态产出外，一切倾斜岩层的产状均以其走向、倾向和倾角表示，称为岩层产状三要素。

岩层在空间产出的状态和方位的总称。

除水平岩层成水平状态产出外，一切倾斜岩层的产状均以其走向、倾向和倾角表示，称为岩层产状三要素。

岩层面与水平面的交线或岩层面上的水平线即该岩层的走向线，其两端所指的方向为岩层的走向，可由两个相差180°的方位角来表示，如NE30°与SW210°。

垂直走向线沿倾斜层面向下方所引直线为岩层倾斜线，倾斜线的水平投影线所指的层面倾斜方向就是岩层的倾向。

走向与倾向相差90°。

岩层的倾斜线与其水平投影线之间的夹角即岩层的（真）倾角。

所以，岩层的倾角就是垂直岩层走向的剖面上层面（迹线）与水平面（迹线）之间的夹角。

岩层产状有两种表示方法：①方位角表示法。

一般记录倾向和倾角，如205∠65，即倾向为南西205°，倾角65°，其走向则为NW65°或SE65°。

②象限角表示法。

一般测记走向、倾向和倾角，如N65°W／25°SW，即走向为北偏西65°，倾角为25°，向南西倾斜。

（一）倾斜岩层的水平投影特征：V字形法则
相反相同；相同相同；相同相反
地层倾向与地形坡度方向 地质界线与等高线的弯曲方向
相反相同：地层倾向与地形坡度方向相反。 地质界线与等高线弯曲方向相同，但曲率较小。
相同相反：岩层倾向与地形坡度方向相同，倾角大 于地形坡度。地质界线与等高线弯曲方向相反。
相同相同：地层倾向与地形坡度方向相同，倾 角小于地形坡度，地质界线与等高线弯曲方向 相同，但曲率较大
倾角：
真倾角：岩层倾斜线与水平投影间夹角
视倾角：视倾斜线与水平投影间夹角
真倾角永远大于视倾角
tanβ=tanα.cosω
倾斜岩层
亮甲山
2、产状要素的测定和表示方法 （1）产状要素的测定
用地质罗盘直接测量 根据钻井资料、地形地质图等资料间接求取。
（2）产状要素的表示方法 文字表示法 方位角： 倾向+倾角 走向=倾角±90° 130°∠30°
（二）不整合的类型
1.平行不整合 不整合面上下地层产状基本一致
2.角度不整合 不整合面上下地层产状不同，呈角度相交
平行不整合
下降沉积——上升、沉积中断并遭受剥蚀——再下降、再沉积 由平行不整合推知：在上下地层生成年代之间，该区地 壳运动表现为大幅度的上升，尔后又转为缓慢岩层的产状类型：
水平岩层 倾斜岩层 直立岩层 倒转岩层
岩层的产状——产出状态 产状三要素：
走向：层面与水平面的交线（走向线）的方向。 （岩层在水平地表的延伸方向）
倾向：在层面上与走向线垂直的射线（倾斜线）， 该线在水平面上的投影线（倾向线）方向（朝向）。
倾角：倾斜线与倾向线的夹角
记录格式： 倾向 倾角
研究意义：追索地壳运动的性质、特点和演化历史；确定构造

岩层产状与水平面平行，无倾斜。
表示方法
在地质图上，水平岩层通常用与 水平面平行的直线来表示。
适用情况
适用于沉积岩地层和部分变质岩 地层。
倾斜岩层在地质图上的表示方法
倾斜岩层 表示方法 适用情况
直立岩层在地质图上的表示方法
直立岩层 表示方法 适用情况
04
岩层产状的实际应用
工程地质勘查中的应用
总结词
不同层位的岩层。
火山活动则通过火山喷发和熔岩 流等过程，形成火山岩层。
岩层的分类
02
岩层产状
走向
01
走向的定义
02 走向的测定
03 走向的表示方法
倾向
倾向的定义
倾向的测定
倾向的表示方法
倾角
倾角的定义
倾角的测定 倾角的表示方法
03
岩层产状在地质图上的表示方法
水平岩层在地质图上的表示方法
水平岩层
岩层及岩层产状课件
contents
目录
• 岩层概述 • 岩层产状 • 岩层产状在地质图上的表示方法 • 岩层产状的实际应用 • 岩层产状的测量方法 • 岩层产状在工程设计中的应用
01
岩层概述
岩层的定义
岩层的形成
岩层形成的主要原因是地壳运动 和火山活动。
地壳运动包括地壳隆起、沉降和 水平运动等，这些运动导致地壳 物质重新分布，形成不同类型和
隧道工程设计中的应用
总结词
详细描述
水电工程设计中的应用
总结词
详细描述
THANKS
感谢观看
05
岩层产状的测量方法
罗盘仪测量法
01
准备工作
02
测量步骤
03
数据处理

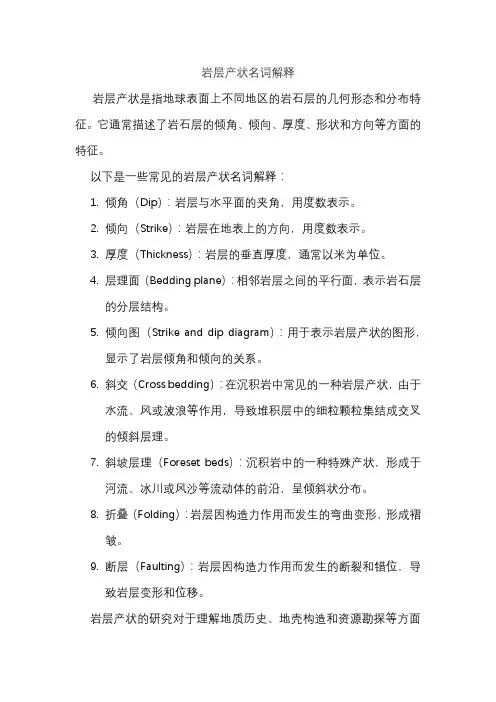

岩层产状名词解释
岩层产状是指地球表面上不同地区的岩石层的几何形态和分布特征。

它通常描述了岩石层的倾角、倾向、厚度、形状和方向等方面的特征。

以下是一些常见的岩层产状名词解释：
1.倾角（Dip）：岩层与水平面的夹角，用度数表示。

2.倾向（Strike）：岩层在地表上的方向，用度数表示。

3.厚度（Thickness）：岩层的垂直厚度，通常以米为单位。

4.层理面（Bedding plane）：相邻岩层之间的平行面，表示岩石层
的分层结构。

5.倾向图（Strike and dip diagram）：用于表示岩层产状的图形，
显示了岩层倾角和倾向的关系。

6.斜交（Cross bedding）：在沉积岩中常见的一种岩层产状，由于
水流、风或波浪等作用，导致堆积层中的细粒颗粒集结成交叉
的倾斜层理。

7.斜坡层理（Foreset beds）：沉积岩中的一种特殊产状，形成于
河流、冰川或风沙等流动体的前沿，呈倾斜状分布。

8.折叠（Folding）：岩层因构造力作用而发生的弯曲变形，形成褶
皱。

9.断层（Faulting）：岩层因构造力作用而发生的断裂和错位，导
致岩层变形和位移。

岩层产状的研究对于理解地质历史、地壳构造和资源勘探等方面
具有重要意义。

5、倾斜岩层的厚度与埋深
倾斜岩层的厚度 真厚度（h）=铅直厚度（H）×cos 真厚度永远小于或等于铅直厚度 视厚度（h’）=铅直厚度（H） ×cos 真厚度永远小于视厚度
倾斜岩层的厚度与埋深
倾斜岩层的埋藏深度
倾斜岩层的 厚度与埋深
4、直立岩层的露头形态
直立岩层的露头形态
6 地层、岩体的接触关系
面状构造 线状构造
面状构造产状要素
走向(strike); 倾向(dip); 倾角(angle of dip)
1 产状与产状要素
表示面状和线状构造在空间中的产出状态的参数
面状构造产状要素的特征
走向与走向线 某一倾斜构造面与任意水平面的交线为走向线，走向线所指的地理方位称为走向。 倾向与倾向线 在构造面上，沿倾斜面引出垂直于走向线的直线，称倾斜线。倾斜线在水平面上投影向下倾斜一端的方位角，称为倾向。
地质体的概念—— 泛指人们观察和研究的任何体积的天然岩石体
类型 成因：沉积的、岩浆（原生的地质体）的和变形——变质的（次生地质体） 变形情况：变形地质体和未变形地质体 形状、内部结构和产状：层状、块状和脉状 构造要素：面状 构造要素：面状构造和线状构造
一 岩层的产状及其表示
线状构造的产状要素
倾伏： 倾伏向+倾伏角， 如：330 °∠ 20 °或 N30°W,20° 侧伏： 侧伏角+侧伏向/构造面产状, 如: 20°S／N30°E，45 °SE
Grand Canyon of Arizona
2 水平岩层
水平岩层特征
老地层在低洼处，新地层在高处
倾斜和直立岩层出露宽度与地形坡度的关系
地面坡向与地层倾向相反时
“V”字型法则
地面坡向 与 地层倾向 相同 (1)

岩层产状描述
岩层产状描述是对岩石层的形成、组成、结构、纹理和变形等方面进行详细描述的过程。

通常包括以下几个方面：
1. 岩层的形态：描述岩层的整体形状、厚度、延伸方向等特征。

2. 岩层的成分：描述岩层的主要矿物组成和化学成分，以及次要或微量矿物的存在情况。

3. 岩层的结构：描述岩层的内部结构，如层理、节理、褶皱、断层等。

4. 岩层的纹理：描述岩层中矿物颗粒间关系、排列方式和形态特征。

5. 岩层的变形：描述岩层中可能存在的变形特征，如折叠、断裂、滑动等。

在进行岩层产状描述时，需要结合实地观察、取样和室内鉴定等多种方法，尽可能详细地记录和描述岩层的各种特征，以便进行后续的地质解释和研究。

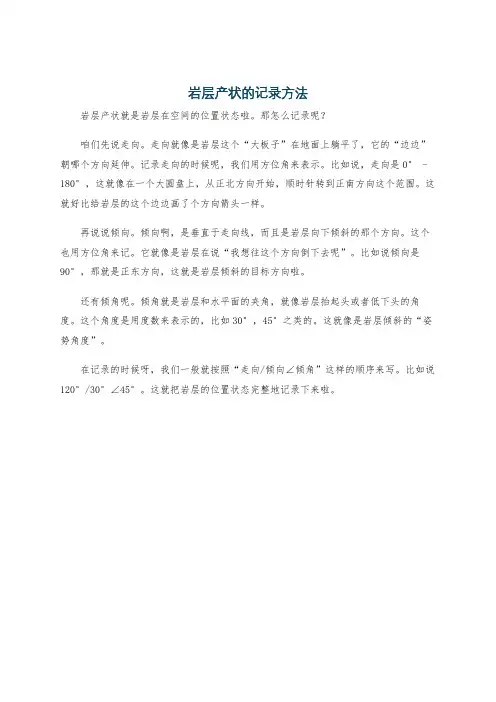

岩层产状的记录方法
岩层产状就是岩层在空间的位置状态啦。

那怎么记录呢？
咱们先说走向。

走向就像是岩层这个“大板子”在地面上躺平了，它的“边边”朝哪个方向延伸。

记录走向的时候呢，我们用方位角来表示。

比如说，走向是0° - 180°，这就像在一个大圆盘上，从正北方向开始，顺时针转到正南方向这个范围。

这就好比给岩层的这个边边画了个方向箭头一样。

再说说倾向。

倾向啊，是垂直于走向线，而且是岩层向下倾斜的那个方向。

这个也用方位角来记。

它就像是岩层在说“我想往这个方向倒下去呢”。

比如说倾向是90°，那就是正东方向，这就是岩层倾斜的目标方向啦。

还有倾角呢。

倾角就是岩层和水平面的夹角，就像岩层抬起头或者低下头的角度。

这个角度是用度数来表示的，比如30°，45°之类的。

这就像是岩层倾斜的“姿势角度”。

在记录的时候呀，我们一般就按照“走向/倾向∠倾角”这样的顺序来写。

比如说120°/30°∠45°。

这就把岩层的位置状态完整地记录下来啦。

岩层的产状和岩石变形2007/12/13 14:49岩层是指由两个平行的或近于平行的界面所限制的岩性相同或近似的层状岩石。

岩层的上下界面叫层面，分别称为顶面和底面。

岩层的顶面和底面的垂直距离称为岩层的厚度。

任何岩层的厚度在横向上都有变化，有的厚度比较稳定，在较大范围内变化较小；有的则逐渐变薄，以至消失，称为尖灭；有的中间厚、两边薄并逐渐尖灭，称为透镜体。

如果岩性基本均一的岩层，中间夹有其它岩性的岩层，称为夹层，如砂岩含页岩夹层，砂岩夹煤层等等；如果岩层由两种以上不同岩性的岩层交互组成，则称为互层，如砂、页岩互层，页岩、灰岩互层等等。

夹层和互层反映构造运动或气候变化所导致的沉积环境的变化。

一、岩层的产状（一）不同产状的岩层岩层在地壳中的空间方位称为岩层的产状。

由于岩层沉积环境和所受的构造运动不同，可以有不同的产状。

一般可以分为水平岩层、倾斜岩层、直立岩层和倒转岩层：1.水平岩层在广阔的海底、湖盆、盆地中沉积的岩层，其原始产状大都是水平或近于水平的。

在水平岩层地区，如果未受侵蚀或侵蚀不深，在地表往往只能见到最上面较新的地层；只有在受切割很深的情况下，才能出露下面较老的岩层。

例如华北平原，除非根据钻孔资料，否则不能知道地下都有什么岩层。

2.倾斜岩层指岩层层面与水平面有一定交角（0—90°）的岩层。

有些是原始倾斜岩层，例如在沉积盆地的边缘形成的岩层，某些在山坡山口形成的残积、洪积层，某些风成、冰川形成的岩层，堆积在火山口周围的熔岩及火山碎屑层等，常常是原始堆积时就是倾斜的。

但是，在大多数情况下，岩层受到构造运动发生变形变位，使之形成倾斜的产状。

在一定范围内岩层的产状大体一致，称为单斜岩层。

单斜岩层往往是褶皱构造的一部分。

3.直立岩层指岩层层面与水平面直交或近于直交的岩层，即直立起来的岩层。

在强烈构造运动挤压下，常可形成直立岩层。

4.倒转岩层指岩层翻转、老岩层在上而新岩层在下的岩层（图7-12），这种岩层主要是在强烈挤压下岩层褶皱倒转过来形成的。

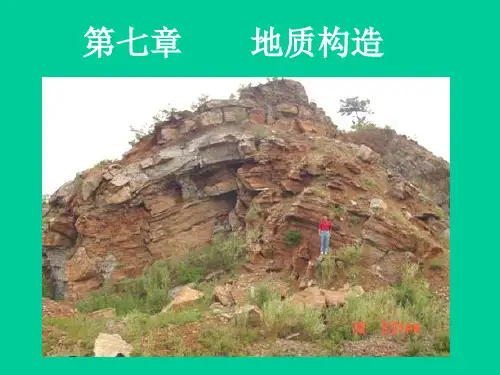

形成的产物称 为地质构造
地质构造有四 种主要类型
水平岩层 倾斜岩层 褶皱 断层
岩层按其产状 可分为
水平岩层 倾斜岩层 直立岩层
水平岩层
•倾角小于5动轻 微的地区或大范 围内均匀抬升、 下降的地区，一 般分布在平原、 高原或盆地中部
倾斜岩层
•指岩层面与水平面有 一定夹角的岩层，
倾角 300
（2）方位角法
将水平面按顺时针方向划分为3600，以正北 方向为00，再将岩层产状投影到该水平面上， 将倾向线与正北方向所夹角记录下来，一般 按倾向、倾角的顺序记录
表示该岩层产状为倾 向距正北方向1350，
倾角300
1350 300
1350 300
3、产状要素的图示
产状要素用 符号表示：
2、产状要素的记录
（1）象限角法：
▪以东、南、西、北为标志， 将水平面划分为四个象限， ▪以正北或正南方向为0o，正 东或正西方向为900,
▪将岩层产状投影在该水平面上， ▪将走向线和倾向线所在的象限以及它们与正北或 正南方向所夹的锐角记录下来。
N 450 E300 SE 该岩层走向 N 450 E 倾向 SE
水平面
O
D
A
SE130o
D
▪ 该投影线是一条射线，称为倾向线，只 有一个方向。 ▪ 倾向线与走向线互为垂直关系
3、倾角：
指岩层面与水平面 的交角。一般指最 大倾斜线与倾向线 之间的夹角。
D
F
tanγ=tanαsinβ
C
E
α ((
γ (( β ((
A
视倾角
B
（二）产状要素的测量、记录和图示
1、产状要素的测量：地质罗盘仪
300

岩层形成后，在地壳构造运动影响下发生变形，其原始 产状会发生不同程度的改变：有的还基本上保持水平产状； 有些形成倾斜岩层，或者形成直立，甚至倒转岩层。在某些 情况下，由于重力、流水、岩溶、冰川等与地壳运动无直接 关系的地质作用的影响，也会使岩层产状发生改变。
岩层的产状
一、水平岩层
指岩层倾角为0°的岩层。绝对水平的岩层很少见，习 惯上将倾角小于5°的岩层都称为水平岩层，又称水平构 造。
工程地质学之岩层及岩层产状(PPT207页)
第二节岩层及岩层产状
地质构造：
构造运动引起地壳岩石变形和变位，这种变形、变位被保
留下来的形态被称为地质构造。
地质构造有四种主要类型：
水平岩层、倾斜岩层、褶皱和断裂 岩层：是指由同一岩性组成的，有两个平行或近于平行的界
面所限制的层状岩石。
岩层产状：岩层的空间分布状态，是以岩层面的空间方位及
水平岩层一般出现在地壳运动影响轻微的地区
二、倾斜岩层
指岩层面与水平面有一定夹角的岩层。自然界绝 大多数岩层是倾斜岩层，倾斜岩层是构造挤压或大 区域内不均匀抬升、下降，使岩层向某个方向倾斜 而成的。
缓倾岩层，a＜30˚
陡倾岩层，30˚≤a＜60˚
陡立岩层，a≥60˚
倾斜岩层往往是某种构造形态的一部分
确定地层新、老关系的方法有两种，即绝对年代 法和相对年代法。
绝对年代法
通过确定地层形成时的准确时间，依此排列出各 地层新、老关系的方法称为绝对年代法。 该法主要是通过测定地层中的放射性同位素年龄来 确定。用于测定地质年代的主要放射性同位素的蜕变 常数，见下表。
当测定岩石中所含放射性同位素的质量m1，以 及它蜕变产物的质量m2后，就可利用蜕变常数λ， 按下式计算其形成年龄

岩层产状三要素及表示方法岩层是地球上最基本的构造单位，它们的产状对于地质学的研究和工程地质应用具有重要意义。

岩层产状主要包括岩层的倾向、倾角和厚度，这三个要素是研究和描述岩层空间分布与变化的基础。

一、倾向岩层的倾向是指岩层平面与正北方向所成的水平夹角，通常用度数表示。

例如，“N10°E”表示岩层平面与正北方向夹角为10度，倾向分为八个方向，分别是正北、东北、正东、东南、正南、西南、正西和西北，表示为N、NE、E、SE、S、SW、W、NW。

倾向的测量可以通过磁力罗盘或全站仪进行。

二、倾角岩层的倾角是指岩层平面与水平面所成的夹角，通常用度数或百分比表示。

例如，“48°”或“100%”表示岩层的倾角为48度或100%。

在工程地质应用中，常用百分比来描述倾角，100%表示岩层垂直于水平面，90%表示斜向垂直，而50%则表示与水平面平行。

倾角的测量可以通过倾角仪或全站仪进行。

三、厚度岩层的厚度是指岩层的垂直尺寸，通常用米或厘米表示。

在实际测量中，由于岩层的不规则性和复杂性，所以对于厚度的测量需要采用多种方法，如钻孔、测深仪和试铲等。

厚度的测量结果并不直接反映岩层产状变化的趋势，但是在工程地质中对于描绘地层的完整性以及研究岩性和物性的时空分布具有重要作用。

表示方法岩层产状的描述可以使用图形或文字的方式，其中最常用的是投影图。

投影图是一种平面图，用等距方格纸绘制，以岩层平面为底，将岩层的倾向和倾角投影到图纸上进行表示，颜色可以用来区分不同的岩层。

在岩层产状描述中，图形与文字结合可以更加直观地展现岩层的空间分布和变化。

同时，图形和文字要做到清晰明了，数值和符号要标注准确，以便于阅读和理解。

结论岩层产状三要素及其表示方法是地质学和工程地质应用的基础，它们对于研究和描述岩层空间分布与变化具有重要意义。

岩层产状的测量和表达需要仪器设备等辅助手段，并且依据测量结果使用图形和文字进行描述和展示。

同时，在岩层产状描述中需要注意数据的准确性和描述的清晰明了。

水平岩层及岩层产状岩层的产状是指岩层在空间的产出状态，如岩层在空间的延伸方向是什么，岩层面向什么方向，以及岩层的水平面的交角。

走向：岩层延伸的方向，与倾向垂直倾向：岩层倾斜的方向，岩层原为水平岩层，其倾斜的方向即为倾向。

倾角：岩层倾斜的程度1、岩层的产状要素产状通常用产状三要素表示，包括岩层的走向、倾向和倾角。

a.走向（Strike）：岩层与水平面的交线（图1，走向线AOB）;两端所指的方向（图1，）;岩层走向都有两个数值，二者相差180°。

它表示岩层在空间的水平延伸方向。

b.倾向(Dip)：倾斜平面上与走向线垂直的线（OD’）叫倾斜线。

倾斜线在水平面上的投影所指的沿平面向下倾斜的方位（）c.倾角（Dip angle）α：倾斜线与其在水平面上投影的夹角。

倾斜岩层层面与任意水平面的最大锐夹角图1视产状：面状构造与非正交平面相交迹线的产状。

a.视倾向：同一岩层层面上凡与走向线不直交的任一直线（图2-5 HD，HC）均为视倾斜线，它在水平面上的投影方位角称视倾向或假倾向。

（，）b.视倾角：面状构造与截面交线与视倾向的夹角（图2，β’，β）即：视倾斜线和它的水平投影线之间的夹角。

图2真倾角与视倾角间的关系：tgβ=tgα•cosω（图2所示）2、产状的表示1）文字法倾斜岩层三要素的文字表示方法，目前还较乱，但由于地质罗盘的方位标记有的用象限角表示，有的用方位角（360°的圆周角）表示，因后者使用较简便，通常用方位角表示。

方位角是正北方向与走向（或倾向）之间的交角。

产状的方位角表示法只记倾向和倾角，用倾向方位角∠倾角表示。

如30°∠35°(也可写NW330°∠35°)表示倾向是(从正磁北顺时针量的方位角)330°，倾角为35°；如15°∠40°表示倾向方位为15°(北东15°)，倾角40°。

倾角 倾斜线与其在水平面上的投 影线间的夹角
1、岩层产状三要素
倾斜岩层的产状要素一般是指倾斜岩层的走向、倾向和倾角。
走向
பைடு நூலகம்
倾斜岩层层面与水平面的相 交线被称为倾斜岩层的走向 线，走向线的方向称为岩层 的走向。同一岩层走向有两 个值，数值相差180度，如 走向北东30度，即南西210 度。
倾向
与走向线垂直，沿岩层倾斜 面向下所引的直线称为倾向 线，也称最大倾斜线；倾向 线在水平面的投影所指的方 向称为倾斜岩层的倾向。倾 向与走向相差90度。
二、地质构造的类型
虽然在地壳运动作用下，地层形态极其复杂 多变，但地质构造可被划归为三种基本类型，一 类是倾斜构造，另一类是褶皱构造，第三种是断 裂构造。
第二节 地质构造
一、岩层产状及其测定方法
走向 岩层面与水平面的交线，称 走向线。走向线两端所指的方向
产 称走向 状 倾向 垂直于走向线沿层面向下所 要 引的直线，称倾斜线。其在水平面 素 上的投影线所指方向，称为倾向
器所指的度数即为岩层的倾角
将罗盘仪的短边紧 据岩层层面，罗盘 北端则指向岩层倾 斜方向，调整罗盘 位置使水准气泡居 中，待磁针静止， 读指北针所指的
方位角度数为所测 之倾向方位
岩层产状的罗盘测量
➢一、罗盘在公路工程野外工作中 的作用：
➢1.罗盘测量——测岩层和节理产 状、测公路走向；
➢2.通过操作结果判断岩层和节理 产状与公路工程关系。
二.岩层的分类
1．水平岩层 岩层的原始产状大部分是水平的。时代越老，
出露位置越低，越新则分布的位置越高。 2.倾斜岩层
倾斜构造是层状岩层中最常见的一种产状，它 可以是断层的一盘、褶曲的一翼或岩浆岩体的围岩， 也可能是因岩层受到不均匀的上升或下降所引起的。 3．直立岩层

视厚度指在不垂面直于岩层走向的剖面上，岩层的顶面和底面分别与剖 面相交，这两条交线之间的垂直距离。视厚度随剖面的方向改变而改变。视 厚度的最小值等于真厚度，最大值等于垂直厚度。 真厚度、铅直厚度和视厚度三者之间可以进行换算。
残余厚度指岩层遭受剥蚀后，残留部分的厚度。其必然与剥蚀而相联系。
第三节 地层接触关系
平面主应力莫尔圆的画法是，在横坐标轴（σ）轴上找到两 个主应力值对应的点。此两点间的连线即是莫尔圆的直径。
画平面纯扭应力莫尔圆时，先在纵坐 标轴（τ）轴上找到纯扭应力值对应的点， 以此点与坐标原心的连线为半径，坐标原 点为圆心画圆，即得莫尔圆。
画平面一般应力莫尔圆时，在σ－τ坐标 系中找到两个相互垂直截面上的应力值所对应 的两个点，一个点在横轴的上方，另一个点在 下方，此两点的连线就是莫尔圆的直径。
当正应力的方向 是向着作用面的称 为压应力，用正值 表示。当正应力的 方向是离开作用面 的称为张应力，用 负值表示。
扭应力的方向 是与作用面平行的， 以使物体有顺时针 转动趋势者为负， 有逆时针转动趋势 者为正。应该注意 应力符号规则与向 量符号规则不同， 应力的正负号与其 截面外法线方向有 关，而向量的正负 号却以坐标轴方向 为准。
海侵层位，在地质图上表现为新地层的地质界线超过
老地层，并盖于其上，形成超覆不整合。海退层位在地质 图上表现为新地层分布的面积比老地层小。 同一沉积岩层，由于所处的地理位置、物源供应和沉 积环境的不同，常在横向上出现岩性变化，这种现象称为 横向变化。相反，岩性相同的岩层，也可能不是同一岩层， 可能是许多岩层的综合体，包括了相当长的时代，此现象
上下地层间的沉积间断面叫不整合面。不整合面在地 面的出露线叫不整合线。
根据不整合面上下地层的产状及所反映的地壳运动特 征，不整合可分为平行不整合和角度不整合两种主要类型。

确定地层新、老关系的方法有两种，即绝对年代 法和相对年代法。
绝对年代法
通过确定地层形成时的准确时间，依此排列出各 地层新、老关系的方法称为绝对年代法。 该法主要是通过测定地层中的放射性同位素年龄来 确定。用于测定地质年代的主要放射性同位素的蜕变 常数，见下表。
当测定岩石中所含放射性同位素的质量m1，以 及它蜕变产物的质量m2后，就可利用蜕变常数λ， 按下式计算其形成年龄
新 老
A
B
地层相对年代的确定（地层层序正常时）
A—地层水平；B—地层倾斜；
图中1，2，3，4表示从老到新的地层
B 地层相对年代的确定（地层层序倒转时）
A—原始褶皱时的地层；B—遭受剥蚀后的地层。
二、古生物法（生物演化律）
生物演化是由简单到复杂，由低级到高级，生物 种属由少到多，而且这种演化和发展是不可逆的。
等）或标准地质剖面来确定。
三、直立岩层
指岩层倾角等于90°时的岩层。绝对直立的岩层也较 少见，习惯上将岩层倾角大于85°的岩层都称为直立岩 层。
直立岩层一般出现在构造强烈、紧密挤压的地区。
直立岩层一般出现在构造强烈的地区
岩层的产状：
一、产状要素 岩层在空间分布状态的要素称岩层产状要素。一般 用岩层面在空间的水平延伸方向、倾斜方向和倾斜程度 进行描述，分别称为岩层的走向、倾向和倾角。
在地质图上，产状要素用符号表示。
30°——长线代表走向，短线代表倾向，数 字是倾角。（长短线必须按实际方 位标绘在图上）；
—— 岩层水平（0˚～5˚）；
—— 岩层直立（箭头指向较新岩层）；
——岩层倒转（箭头指向倒转后的倾向，
30°
即指向老岩层，数字是倾角)
第三节 地层及地层间的接触关系
