第一章 汽车总体构造 第一节 汽车分类及结构一、填空1.动力、四个、四个、载运人员、货物2.乘用车、商用车辆3. 94. 115.客车、半挂牵引车、货车6.发动机、底盘、电气设备、车身7.发电机、蓄电池8.驾驶室、货厢9.滚动阻力、空气阻力、上坡阻力、加速阻力 10.ϕF ＝ϕN二、简答1.发动机是为汽车行使提供动力的装置。
其作用是使燃料燃烧产生动力，然后通过底盘的传动系驱动车轮使汽车行驶。
2.底盘作用是支承、安装汽车发动机及其各部件、总成，形成汽车的整体造型，并接受发动机的动力，使汽车产生运动，保证正常行驶。
3.一是发动机要有足够的功率；二是驱动轮与路面间要有足够的附着力。
第二节 汽车识别代码和技术参数一、名词解释1.汽车完全装备好的质量，包括润滑油、燃料、随车工具、备胎等所有装置的质量。
2.汽车满载时的总质量。
3.汽车最前端至前轴中心的距离。
4.汽车最后端至后轴中心的距离。
5.汽车满载时，最低点至地面的距离。
最小离地间隙越大，汽车越容易越过障碍物，但重心偏高，降低了稳定性。
6.汽车转向时，汽车外侧转向轮的中心平面在车辆支承平面上的轨迹圆半径。
转向盘转到极限位置时的转弯半径为最小转弯半径。
7.汽车在道路上行驶时每百公里平均燃料消耗量。
二、简答1.（1）第一部分：世界制造厂识别代码（WMI）（2）第二部分：车辆说明部分（VDS）（3）第三部分：检验位（4）第四部分：车辆指示部分（VIS）2.（1）除挂车和摩托车外，标牌应固定在门铰链柱、门锁柱或与门锁柱接合的门边之一的柱子上，接近于驾驶员座位的地方；如果没有这样的地方可利用，则固定在仪表板的左侧。
如果那里也不能利用，则固定在车门内侧靠近驾驶员座位的地方。
（2）标牌的位置应当是除了外面的车门外，不移动车辆的任何零件就可以容易读出的地方。
（3）我国轿车的VIN码大多可以在仪表板左侧、风挡玻璃下面找到。
（4）美国规定应安装在仪表板左侧，在车外透过挡风玻璃可以清楚地看到而便于检查。

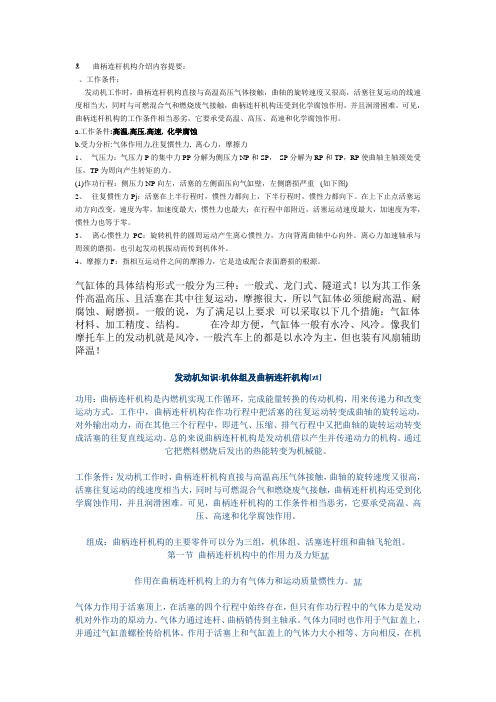

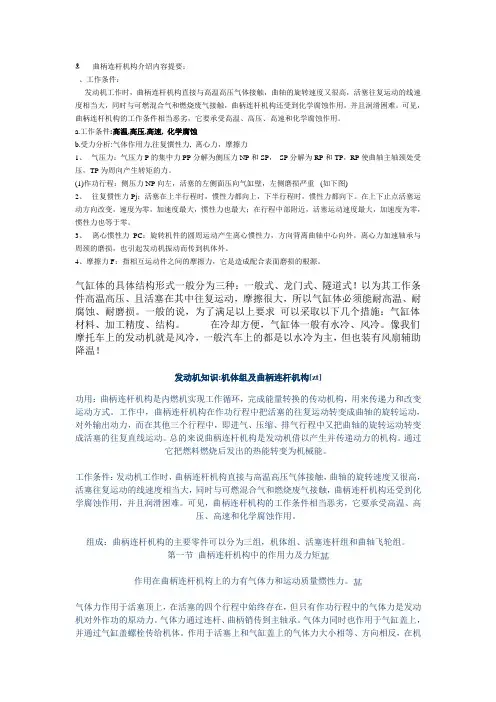

曲柄连杆机构介绍内容提要：、工作条件：发动机工作时，曲柄连杆机构直接与高温高压气体接触，曲轴的旋转速度又很高，活塞往复运动的线速度相当大，同时与可燃混合气和燃烧废气接触，曲柄连杆机构还受到化学腐蚀作用，并且润滑困难。
可见，曲柄连杆机构的工作条件相当恶劣，它要承受高温、高压、高速和化学腐蚀作用。
a.工作条件:高温,高压,高速, 化学腐蚀b.受力分析:气体作用力,往复慣性力, 离心力，摩擦力1、气压力：气压力P的集中力PP分解为侧压力NP和SP，SP分解为RP和TP，RP使曲轴主轴颈处受压，TP为周向产生转矩的力。
(1)作功行程：侧压力NP向左，活塞的左侧面压向气缸壁，左侧磨损严重(如下图)2、往复惯性力Pj：活塞在上半行程时，惯性力都向上，下半行程时，惯性力都向下。
在上下止点活塞运动方向改变，速度为零，加速度最大，惯性力也最大；在行程中部附近，活塞运动速度最大，加速度为零，惯性力也等于零。
3、离心惯性力PC：旋转机件的圆周运动产生离心惯性力，方向背离曲轴中心向外。
离心力加速轴承与周颈的磨损，也引起发动机振动而传到机体外。
4、摩擦力F：指相互运动件之间的摩擦力，它是造成配合表面磨损的根源。
气缸体的具体结构形式一般分为三种：一般式、龙门式、隧道式！以为其工作条件高温高压、且活塞在其中往复运动，摩擦很大，所以气缸体必须能耐高温、耐腐蚀、耐磨损。
一般的说，为了满足以上要求可以采取以下几个措施：气缸体材料、加工精度、结构。
在冷却方便，气缸体一般有水冷、风冷。
像我们摩托车上的发动机就是风冷，一般汽车上的都是以水冷为主，但也装有风扇辅助降温！发动机知识:机体组及曲柄连杆机构[zt]功用：曲柄连杆机构是内燃机实现工作循环，完成能量转换的传动机构，用来传递力和改变运动方式。
工作中，曲柄连杆机构在作功行程中把活塞的往复运动转变成曲轴的旋转运动，对外输出动力，而在其他三个行程中，即进气、压缩、排气行程中又把曲轴的旋转运动转变成活塞的往复直线运动。

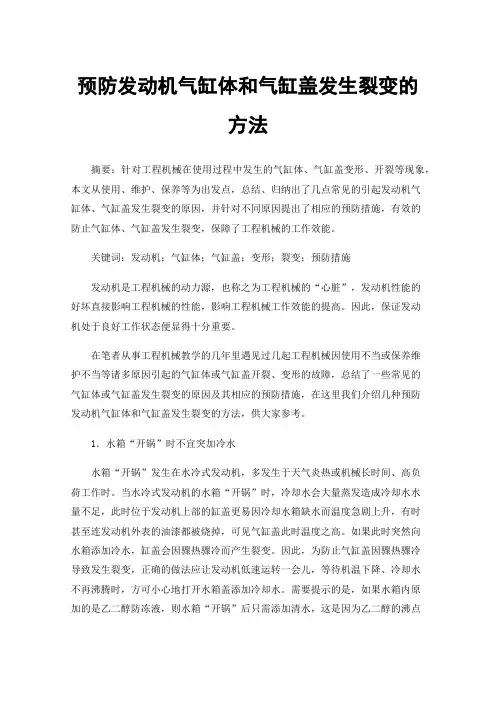

预防发动机气缸体和气缸盖发生裂变的方法摘要：针对工程机械在使用过程中发生的气缸体、气缸盖变形、开裂等现象，本文从使用、维护、保养等为出发点，总结、归纳出了几点常见的引起发动机气缸体、气缸盖发生裂变的原因，并针对不同原因提出了相应的预防措施，有效的防止气缸体、气缸盖发生裂变，保障了工程机械的工作效能。
关键词：发动机；气缸体；气缸盖；变形；裂变；预防措施发动机是工程机械的动力源，也称之为工程机械的“心脏”，发动机性能的好坏直接影响工程机械的性能，影响工程机械工作效能的提高。
因此，保证发动机处于良好工作状态便显得十分重要。
在笔者从事工程机械教学的几年里遇见过几起工程机械因使用不当或保养维护不当等诸多原因引起的气缸体或气缸盖开裂、变形的故障，总结了一些常见的气缸体或气缸盖发生裂变的原因及其相应的预防措施，在这里我们介绍几种预防发动机气缸体和气缸盖发生裂变的方法，供大家参考。
1．水箱“开锅”时不宜突加冷水水箱“开锅”发生在水冷式发动机，多发生于天气炎热或机械长时间、高负荷工作时。
当水冷式发动机的水箱“开锅”时，冷却水会大量蒸发造成冷却水水量不足，此时位于发动机上部的缸盖更易因冷却水箱缺水而温度急剧上升，有时甚至连发动机外表的油漆都被烧掉，可见气缸盖此时温度之高。
如果此时突然向水箱添加冷水，缸盖会因骤热骤冷而产生裂变。
因此，为防止气缸盖因骤热骤冷导致发生裂变，正确的做法应让发动机低速运转一会儿，等待机温下降、冷却水不再沸腾时，方可小心地打开水箱盖添加冷却水。
需要提示的是，如果水箱内原加的是乙二醇防冻液，则水箱“开锅”后只需添加清水，这是因为乙二醇的沸点为197℃，比水的沸点高得多，冷却水沸腾时蒸发的全是水，故只需添加补充清水即可。
而对于风冷式发动机，当其风扇转速不够或缸盖散热片被油泥堵塞时，温度也会迅速上升，同样会引起气缸盖产生裂变。
此时应排除故障后再工作，以免因散热扇散热效率降低、机体温度过高而引起气缸盖产生裂变。
《汽车构造》自测题（一）一、填空题（每空0。
5分，共30分）1。
现代汽车的类型虽然很多,各类汽车的总体构造有所不同,但它们的基本组成大体都可分为发动机、底盘、车身和电气设备四大部分.2.汽车用活塞式内燃机每一次将热能转化为机械能，都必须经过进气、压缩、做功(膨胀）和排气这样一系列连续工程，这称为发动机的一个工作循环 .3.机体组包括气缸体、气缸盖、气缸套、曲轴箱、气缸垫、油底壳等；活塞连杆组包括活塞、活塞环、活塞销、连杆等；曲轴飞轮组包括曲轴、飞轮等。
4。
采用双气门弹簧时，双个弹簧的旋向必须相反（同、反)。
5。
过量空气系数α＞1，则此混合气称为稀混合气；当α＜0。
4时，混合气太浓，火焰不能传播，发动机熄火，此α值称为燃烧上限 .6.汽油滤清器的作用是清除进入汽油泵前汽油中的杂质和水分，从而保证汽油泵和化油器的正常工作.7。
废气涡轮增压器主要由涡轮机、压气机两部分组成。
8。
按结构形式，柴油机燃烧室分成两大类，即统一式燃烧室，其活塞顶面凹坑呈ω型、球型等；分开式燃烧室，包括预燃室和涡流室燃烧室.9。
针阀和针阀体是喷油器的主要部件,二者合称为针阀偶件。
10.目前大多数柴油机采用的是柱塞式喷油泵。
11。
现代汽车发动机多采用压力润滑和飞溅润滑相结合的综合润滑方式，以满足不同零件和部位对润滑强度的要求。
12。
曲轴箱的通风方式有自然通风和强制通风两种方式。
13.摩擦片式离合器基本上是由主动部分、从动部分、压紧机构和操纵机构四部分组成。
14.汽车行驶系由车架、车桥、车轮、悬架四部分组成.15.转向桥由前轴、转向节、主销和轮毂等主要部分组成.16.汽车制动系一般至少装用两套各自独立的系统，即行动制动和驻车制动 .二、判断题（正确打√、错误打×，每题0.5分，共7分）1.多缸发动机各气缸的总容积之和，称为发动机排量. （×）2.活塞顶是燃烧室的一部分，活塞头部主要用来安装活塞环，活塞裙部可起导向的作用.(√）3。
摩托车发动机工作原理及结构组成发动机是摩托车行驶的动力来源。
它通过燃料在发动机的气缸内燃烧，将热能转变为机械能，驱动摩托车向前行驶。
发动机的工作原理二冲程汽油发动机的工作原理曲轴旋转一圈，活塞上下各一次，完成一个工作循环的发动机，称二冲程发动机。
二冲程发动机的气缸上，设有进气孔、排气孔和换气（扫气）孔，这些孔通过活塞在气缸中上下运动时实现开与闭。
1、辅助行程（吸气、压缩过程）曲轴旋转，活塞从下止点向上止点运动，当活塞上行，把扫气孔和排气孔关闭时，使已从扫气孔进入气缸的新鲜可燃混合气被压缩；由于活塞的上行，使活塞的下方的曲轴箱容积增大，产生真空吸力，把进气口的舌簧阀吸开，燃油与空气经化油器混合的可燃混合气被吸入曲轴箱，当活塞到上止点时，这一行程结束。
2、作功行程（爆燃、排气、扫气）当活塞上行，将要接近上止点时，火花塞产生电火花，把已被压缩的可燃混合气点燃，燃烧的气体迅速膨胀，使气缸内的压力和温度急剧升高，在高压气体的推动下，迫使活塞从上止点向下止点运动，活塞通过连杆，将高压气体的推力传给曲轴使之旋转作功，使热能转变成机械能；由于活塞的下行，使曲轴箱的容积减小，压力增高，进气口的舌簧阀被关闭，进入曲轴箱的可燃混合气被预压缩；活塞继续下行时，排气孔打开，燃烧后的废气从排气孔排出；随着排气孔打开，扫气孔被打开，曲轴箱中被预压缩的可燃混合气经扫气孔进入气缸，并将废气进一步驱逐出气缸，这一过程称换气过程。
作功行程结束时，一个工作循环便完成了。
从上述过程中可知，在辅助行程中，活塞上方在压缩，活塞下方在进气；在作功行程中，活塞上方在作功、排气和扫气，而活塞下方对进入曲轴箱的可燃混合气进行预压缩。
只要曲轴连续旋转，工作循环便能连续不断地进行。
四冲程汽油发动机的工作原理曲轴旋转两圈，活塞上下各两次，完成一个工作循环的发动机称四冲程发动机。
四冲程发动机的气缸体上，设有进、排气门，由曲轴旋转来驱动凸轮准时地打开和关闭，使可燃混合气及时进入气缸，并使燃烧后的废气及时排出气缸。

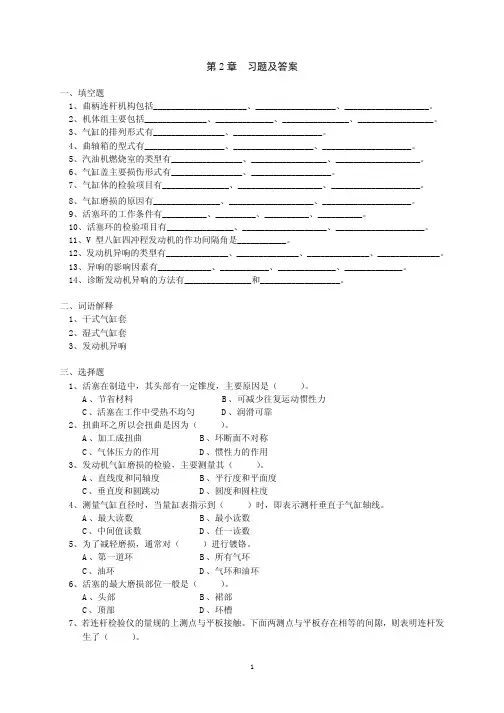

第2章习题及答案一、填空题1、曲柄连杆机构包括_____________________、__________________、___________________。
2、机体组主要包括______________、_____________、_______________、_________________。
3、气缸的排列形式有________________、____________________。
4、曲轴箱的型式有__________________、__________________、____________________。
5、汽油机燃烧室的类型有________________、_________________、___________________。
6、气缸盖主要损伤形式有________________、__________________。
7、气缸体的检验项目有_______________、___________________、____________________。
8、气缸磨损的原因有_______________、___________________、____________________。
9、活塞环的工作条件有__________、_________、__________、__________。
10、活塞环的检验项目有_______________、___________________、____________________。
11、V型八缸四冲程发动机的作功间隔角是___________。
12、发动机异响的类型有______________、______________、______________、______________。
13、异响的影响因素有____________、___________、_____________、_____________。

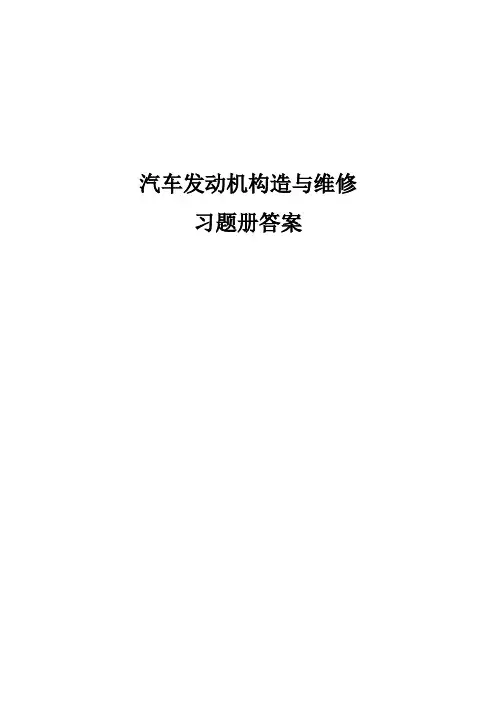

汽车发动机构造与维修习题册答案目录模块一发动机总体构造与检修基础知识单元1 发动机的总体构造单元2 发动机的工作原理单元3 发动机检修基础知识模块二曲柄连杆机构单元1 机体组的结构与检修单元2 活塞连杆组的结构与检修单元3 曲轴飞轮组的结构与检修模块三配气机构单元1 配气机构概述单元2 气门组的结构与检修单元3 气门传动组的结构与检修单元4 配气机构原理单元5 可变气门正时技术单元6 配气机构的拆装与故障诊断模块四汽油机燃料供给系单元1 燃料供给系概述单元2 燃料供给系组成单元3 燃料供给系辅助装置模块五柴油机燃料供给系单元1 燃料供给系概述单元2 燃料供给系主要零部件的检修单元3 燃料供给系辅助装置单元4 柴油机电子控制燃油喷射系统模块6 润滑系单元1 润滑系概述单元2 润滑系的结构与检修单元3 曲轴箱通风装置模块七冷却系单元1 冷却系概述单元2 冷却系主要零部件的检修模块八发动机总装与试验单元1 发动机总成装配单元2 发动机的磨合单元3 发动机竣工验收模块一发动机总体构造与检修基础知识单元1 发动机的总体构造一、填空题1.2 52.四行程二行程3.水冷发动机风冷发动机4.V型对置5.自然吸气式强制进气式6.汽油机柴油机7.单缸多缸二、判断题1.√2.×3.×4.√5.√6.√三、简答题1.发动机是汽车的动力装置，它把燃料燃烧释放的能量转化为汽车所需的动力，再通过传动装置传递到驱动轮驱动车辆行驶。
2.发动机基本上都是由2大机构和5大系统组成：曲柄连杆机构、配气机构、燃料供给系、润滑系、冷却系、点火系（汽油发动机用）和起动系。
3.（1）按照所使用燃料的不同分为汽油机和柴油机；（2）按照完成一个工作循环所需的行程数分为四行程内燃机和二行程内燃机；（3）按照冷却方式不同分为水冷发动机和风冷发动机；（4）按照气缸数目不同分为单缸发动机和多缸发动机；（5）按照气缸排列方式不同可以分为单列式和双列式；（6）按照进气系统是否采用增压方式可以分为自然吸气(非增压)式发动机和强制进气(增压式)发动机。
一、引言发动机是汽车的核心部件，它将燃料的化学能转化为机械能，为汽车提供动力。
本实训报告主要介绍了发动机的总体结构，包括机体、曲柄连杆机构、配气机构、润滑系统和冷却系统等部分，并对其工作原理进行了简要分析。
二、发动机总体结构1. 机体机体是发动机的基础，主要由气缸体、气缸盖、曲轴箱和油底壳等组成。
气缸体是发动机的骨架，其内部设有若干气缸，用于容纳活塞及其运动。
气缸盖安装在气缸体顶部，用于密封气缸，并安装进排气门、喷油器等部件。
曲轴箱位于气缸体下方，用于容纳曲轴、轴承等部件。
油底壳位于曲轴箱下方，用于储存润滑油。
2. 曲柄连杆机构曲柄连杆机构是发动机的动力输出部分，主要由活塞、连杆、曲轴和轴承等组成。
活塞在气缸内做往复运动，通过连杆将活塞的往复运动转换为曲轴的旋转运动，从而输出动力。
3. 配气机构配气机构负责控制进气和排气过程，主要由气门、气门弹簧、气门导管、凸轮轴、挺柱、摇臂等组成。
进气门在凸轮轴的驱动下打开，使新鲜空气进入气缸；排气门在凸轮轴的驱动下打开，将废气排出气缸。
4. 润滑系统润滑系统负责为发动机各运动部件提供润滑油，降低磨损，延长使用寿命。
润滑系统主要由机油泵、机油滤清器、机油冷却器、油底壳等组成。
机油泵将机油从油底壳抽出，经过机油滤清器过滤后，通过机油道输送到各运动部件。
5. 冷却系统冷却系统负责为发动机散热，防止发动机过热。
冷却系统主要由散热器、水泵、节温器、风扇、冷却液等组成。
冷却液在冷却系统中循环流动，吸收发动机产生的热量，通过散热器散热。
三、发动机工作原理1. 进气过程：进气门打开，活塞向下运动，气缸内部形成负压，新鲜空气通过进气门进入气缸。
2. 压缩过程：进气门关闭，活塞向上运动，将气缸内的空气压缩。
3. 燃烧过程：压缩后的空气与燃油混合，在火花塞的点火作用下燃烧，产生高温高压气体。
4. 排气过程：排气门打开，活塞向下运动，将气缸内的废气排出。
5. 循环过程：完成一个工作循环后，活塞回到起始位置，准备进行下一个工作循环。
