10KV高压电缆悬挂安全技术措施(正式)

10Kv电力电缆敷设施工方案编制:审核:批准:1概述此次敷设的电缆主要是施工用电系统的10KV电力电缆，主要包括：地下厂房安装间箱变至锦屏东U0KV变电站967开关、金楠木施工区（2#营地对面）至金楠木隧道上面10KV联楠一回输电线路等的10KV电力电缆。

电缆的型规格号和数量：① 地下厂房安装间箱变至锦屏东110KV变电站967开关：ZR-YJV22-8.7/15KV-3*70mm2 /1450m （810m+640m）②金楠木施工区（2#营地对面）至10KV联楠一回输电线路：ZR-YJV22-8.7/15KV-3*25mm2/80m2施工依据2.1国家相关标准及规程规范《电气装置安装工程电缆线路施工及验收规范》GB50168-92《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171-92《电气装置安装工程电气设备交接试验标准》GB50150-20062.2本工程机电设备安装工程合同2.3业主的用电管理办法及其它相关规定3电缆的敷设路由：3.1地下厂房安装间至锦屏东110KV变电站：地下厂房安装间箱变一＞进厂交通洞上游侧墙面一►进厂交通洞口顶部平台计量装置一►约450m长山坡一►大水沟隧道东端口顶部平台一►锦屏东110KV变电站。

3.2金楠木施工区（2#营地对面）至10KV联楠一回输电线路：金楠木施工区（2#营地对面）——►约60m长山坡——►金楠木隧道上方10KV联楠一回输电线路。

4 电缆敷设方式4.1电缆敷设采取人工进行敷设，每3-4m一人（山坡地段的人员布置需根据具体的地形条件合理安排）。

4.2地下厂房安装间至锦屏东110KV变电站967开关的电缆敷设4.2.1地下厂房安装间至锦屏东110KV变电站的电缆，在进厂交通洞洞口顶部平台设有一个断口，断口部位安装高压计量装置。

4.2.2先将1450m、ZR-YJV22-8.7/15KV-3*70mm2电缆运至进厂交通洞洞口，敷设进厂交通洞洞口顶部平台至地下厂房安装间的电缆，敷设方向为由进厂交通洞洞口向地下厂房安装间进行敷设。

10kV配电网安全管理及检修措施10kV配电网安全治理及检修办法摘要：配电网的安全运行关系着人们的正常生活及财产，生命的安全，文章介绍10kV 配电网安全治理及检修办法。

要害词：10kV配电网，安全治理，检修办法1SF6环网柜1.1应配置接地刀闸假如采纳全封闭、全绝缘、插拔式电缆头，则环网柜必需安装接地刀闸，以用于环网柜或电缆线路检修时接地。

以前，某些单位为了幸免发生带电合接地刀闸的误操作，规定环网柜不能带接地刀闸，检修时挂临时接地线。

但是对于采纳全封闭、全绝缘、插拔式电缆头的SF6环网柜，是不能挂临时接地线的。

所以在检修中，为了挂设接地线，往往需要延伸挂在可挂接地线的设备上，甚至全线停电，这就扩大了停电范围，降低了用户供电可靠性。

1.2应有可靠的验电装置《国家电网企业电力安全工作规程》(变电站和发电厂部分)规定，对无法进行直接验电的设备，可以进行间接验电。

即检查隔离开关(刀闸)的机械指示位置、电气指示、仪表及带电显示器指示的变化，且至少应有2个及以上指示已同时发生对应变化。

所以，这些用来做间接验电判定的装置完善与否是非常重要的。

但就日前的情况看，无论是厂家还是运行单位对此都没有给予足够的重视。

首先是这些设备的可靠性还有待提高，如日前大多数SF6环网柜的带电显示器都没有给予投切开关，长时间运行后，极易损坏。

别的，运行维护单位也不重视对这些设备的巡视维护，环网柜电流表二次接线没接，电流表、带电显示器损坏不及时维修的情况非常普遍。

所以，对带电显示器安装投切开关，做好电流表、带电显示器的及时维护，确保其可靠运行，也是能否按规定做好检修安全技术办法的重要环节。

2美式箱变国内的箱变有欧式和美式2种。

由于欧变是由环网柜、变压器等产品组装而成的，因此其检修安全技术要点同SF6环网柜一样。

美式箱变是一体化产品，主要的特点是高压电器开关和变压器都是内置的，结构和欧变完全不同。

按照美式产品的结构特点，其检修安全技术办法要点如下:(1)在电缆进线肘型电缆头上安装带电指示器，用于判定线路检修时是否带电;(2)箱变进线套管要留有空余的接头，用于安装接地肘头，做好可靠的接地;(3)订货时同时购买接地肘头。

目录一、工程概况---------------------------------------------------------------------------- 1二、施工组织机构---------------------------------------------------------------------- 1三、施工方案---------------------------------------------------------------------------- 1 3。

1 施工起点流向---------------------------------------------------------------------- 1 3。

2 施工程序---------------------------------------------------------------------------- 2 3。

3 施工方法---------------------------------------------------------------------------- 2四、限流电抗器、硬母线安装及材料准备 ---------------------------------------- 4五、安全文明施工措施 ---------------------------------------------------------------- 75.1 安全技术措施---------------------------------------------------------------------- 7 5。

2 文明施工---------------------------------------------------------------------------- 8一、工程概况220kV华圃变电站10kV配电装置为单母线分段接线，设备采用XGM2B型高压开关柜及XKK-10-4000—10型限流电抗器。

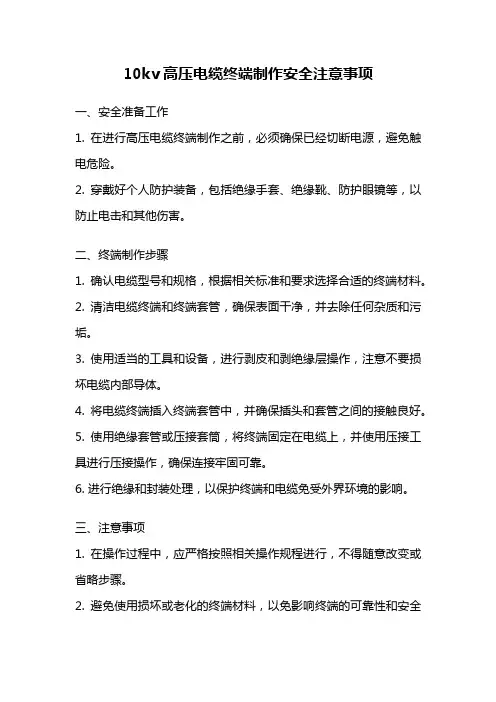

10kv高压电缆终端制作安全注意事项一、安全准备工作1. 在进行高压电缆终端制作之前，必须确保已经切断电源，避免触电危险。

2. 穿戴好个人防护装备，包括绝缘手套、绝缘靴、防护眼镜等，以防止电击和其他伤害。

二、终端制作步骤1. 确认电缆型号和规格，根据相关标准和要求选择合适的终端材料。

2. 清洁电缆终端和终端套管，确保表面干净，并去除任何杂质和污垢。

3. 使用适当的工具和设备，进行剥皮和剥绝缘层操作，注意不要损坏电缆内部导体。

4. 将电缆终端插入终端套管中，并确保插头和套管之间的接触良好。

5. 使用绝缘套管或压接套筒，将终端固定在电缆上，并使用压接工具进行压接操作，确保连接牢固可靠。

6. 进行绝缘和封装处理，以保护终端和电缆免受外界环境的影响。

三、注意事项1. 在操作过程中，应严格按照相关操作规程进行，不得随意改变或省略步骤。

2. 避免使用损坏或老化的终端材料，以免影响终端的可靠性和安全性。

3. 在制作终端时，应确保导体和终端之间的接触面积充分，以提高连接的电气性能。

4. 在进行绝缘处理时，应使用符合规范要求的绝缘材料，并确保绝缘层的厚度和质量符合要求。

5. 在封装终端时，应选择合适的封装材料，确保终端在恶劣环境下仍然能够正常工作。

6. 终端制作完成后，应进行必要的测试和检验，以确保终端的质量和性能符合要求。

四、终端维护和检修1. 定期检查终端的外观和连接情况，发现问题及时修复或更换。

2. 避免外力撞击和过度张力，以免导致终端松动或损坏。

3. 在终端周围保持清洁，避免灰尘和湿气的积聚，以免影响终端的绝缘性能。

4. 定期进行电气性能测试，检查终端的绝缘电阻、接触电阻等指标是否满足要求。

以上是10kV高压电缆终端制作安全注意事项的相关内容。

在进行终端制作时，一定要严格按照操作规程进行，确保操作的安全性和可靠性。

同时，终端的维护和检修也是非常重要的，只有保持终端的良好状态，才能保证电缆系统的正常运行。

软质耐火材料设置防火墙, 竖井中每隔7m设置防火隔层。 4 对重要回路的电缆, 可单独敷设于专门的沟道中或耐火封
闭槽盒内, 或对其施加防火涂料及防火包带。 5 在电缆接头两侧及相邻电缆2-3m长区段, 增加防火涂料或
防火包带。 6 对于在外部火势作用一定时间内维持通电电缆的, 应选用
耐火性材料。 7 除此之外, 电缆隧道内还可施放灭火装置和报警器。
阻燃材料，因为具有良好的阻燃性能，但是在电缆在 燃烧时会释放具有腐蚀性的卤酸气体，大大妨碍消防工作 ，因此在认可密度较高的公众场所宜选用无卤阻燃电缆。 在人口密度较小的作业区可以任选一种阻燃电缆。
无卤低烟阻燃电缆与含卤阻燃电缆相比，有低腐蚀， 低烟的优点，但是电性能及机械性能明显降低。
电力电缆敷设
6. 电缆在支架、托架上从上到下排列顺序一般为: 从高压到低压，从强 电到弱电，从主回路到次要回路，从近处到远处。
7. 同一支（托）架电缆排列以少交叉为原则，一般为近处在两边，远处 放中间，必须交叉时应尽量在始端处进行。电缆相互间应有一倍电缆 外径的空隙。
8. 支架层数受通道空间限制时，35KV及以下的相邻电压等级电缆，可 排列于同一支架上。
高 压 电 缆 结 构
1.导体（线芯）
铜导体和铝导体, 作用就是传输电能。一般由具有高电导 系数和加工性能好的技术材料制成。高导电系数可以减小 导体损耗, 加工性能好便于线芯拉制和绞合等加工。
电缆的生产和敷设过程中, 经常需要弯曲, 为满足电缆的 柔软性和可曲度的要求, 较大截面电缆导体由多根较小直 径的导体绞合而成。10KV及以上交联聚乙烯电缆, 均采用 圆形规则绞合导体结构。
电缆防火措施
对于交联聚乙烯电缆，XLPE材料本身为易燃材料，在
电流存在情况小，即使采用阻燃护套也一样会燃烧。

10千伏高压电缆敷设施工方案审批：审核：编制：西安联诚电力有限公司二〇一六年五月十一日一、 施工内容电缆型号为10kV 恺装3*240.电缆敷设根据现场情况分为保护管敷设和地面沟道敷设两部分。

全长计划500米，电缆敷设完毕后，首端取自现场10KV 架空线路杆式高压断路器下口，末端接入高压电缆分界箱式高压开关柜，提供两台箱式变压器的负荷，所有电缆头压接完毕经过试验后通电运行。

二、 电缆走向本次电缆敷设走向依据现场外线图制定。

根据现场实际勘察为准，基本走向为变电站——1号钢管塔下。

三、电缆敷设1、电缆敷设工艺流程图如下：2、电缆进场检查验收：电缆进场后，必须对电缆进行详细的检查验收，检查电缆的外观、规格型号、电压等级、长度、合格证、耐热阻燃的标识。

3、电缆敷设准备3.1、技术准备。

认真研究电气施工图，掌握电缆的分布走向情况，在过路面、转弯等管道交叉处进行详细勘察。

3.2、人员、机具准备。

敷设电缆需要大量的人员，电缆敷设前，根据电缆的数量及电缆敷设进度安排，提前做好人员的准备工作，保证敷设电缆时人员满足施工要求，同时对进场人员进行安全技术培训。

施工电缆前准备充分敷设电缆用的机具，如电缆放线架、绞磨、电缆滑轮、通讯联络工具等。

电缆进场检查验收电缆敷设准备电缆敷设固定电缆头制作安装电缆 标识3.3、现场准备。

检查并清理杂物。

清理电缆敷设沿途的障碍，为放电缆创造很好的外部条件。

4、电缆敷设本次施工电缆全长计划为500米，工程量巨大，且穿越的路面较多，根据现场走向情况，主要为电缆沟道敷设。

1、施工具备的条件：1.1施工图及电缆清单经过专业及综合会审。

1.2电缆材料、工机具等准备齐全。

1.3土建施工基本完工，移交验收合格。

1.4主体设备及就地设备已确定位置就位。

2、电缆敷设、接线作业流程：电缆材料及工机具准备具准备电缆支架安装电缆敷设电缆整理、固定电缆做头电缆接线电缆试验电缆防火封堵3、施工程序和方法：1) 电缆牵引头及网套本电缆工程电缆敷设方案拟使用电动卷扬机牵引和电缆敷设机相结合的敷设方法。

目录1.编制说明2。

编制依据3。

工程概况4。

搭设架子施工重点分析5。

施工现场主要危险因素分析与防范6。

施工准备7。

安全管理体系及领导小组8.搭、拆高压线防护架子施工要点9.高压线防护架安全技术管理措施10.附图1.编制说明由于京华园2＃靠近民主院119#,京华院3＃、4＃外有一条10kv高压线及变压器，为保证工人能在一个安全的环境下正常工作，现根据有关对施工区域内高压电线防护措施要求，制定此专项安全防护施工方案.2.编制依据2。

1施工组织设计沙坪坝区老旧小区综合整治《施工组织设计》。

2。

2施工规范、法规、文件3.工程概况3。

1本工程名称：重庆市沙坪坝区老旧小区综合整治工程，建设单位：重庆迈瑞城市建设投资有限责任公司，本次设计为沙坪坝区京华院小区、民主院小区、大公村小区、羊角堡小区内部所有建筑的立面改造。

小区内部建筑多数为纯住宅楼，有少部分有底层商业。

根据现状存在的问题，本次建筑立面整治包括：立面清洁及重新刷涂、密封阳台、统一规范外窗、规范空调位、防盗网，裙楼增加柱廊、靠墙柱、段墙等及部分建筑内部公共部分改造。

因京华园2＃靠近民主院119＃,京华院3＃、4＃外有一条10kv高压线及变压器.3。

2现场10kv高压线概况此高压线距京华园2＃外墙边的水平距离只有1米,京华院3#、4#外墙边的水平距离只有2米。

为保证人员施工安全，必须采取安全防护措施。

4。

搭设架子施工重点分析4。

1施工重点由于高压线距离房屋外墙太近,没法搭设防护架子，所有采用吊篮或吊绳。

而该高压线路不可能为此停止通电,采取在断电情况下进行操作比较困难，所以确保在高压线带电情况下进行外墙的安全施工，是本方案操作实施的安全重点。

防护架子搭设至高压线下方安全距离的的位置，等甲方通知电力单位断了电,再进行对高压线用绝缘管(槽)包裹，变压器的刀闸位置用绝缘板做个箱罩住这是安全防护工作是另一重点。

5。

施工现场主要危险因素分析与防范5。

1架体搭设、线路包裹时触碰电缆发生触电事故.防范措施:项目部临电负责人、安全员、工长必须在现场进行指挥。

目 录 1。 编制说明 ............................................................................................................................... 2 2. 编制依据 ............................................................................................................................... 2 2.1. 施工组织设计 .................................................................................................................. 2 2。2。 ............................................................................................. 施工规范、法规、文件2 3。 工程概况 ............................................................................................................................... 3 3.1。 总体概况 .......................................................................................................................... 3 3。2. 现场10KV高压线概况 .................................................................................................... 3 4。 搭设、拆除架子施工重点、难点分析 ............................................................................... 3 4。1. 施工重点 .......................................................................................................................... 3 4。2. 施工难点 .......................................................................................................................... 4 5。 施工现场主要危险因素分析与防范 ................................................................................... 4 6。 施工准备 ............................................................................................................................... 5 6.1. 技术准备 .......................................................................................................................... 5 6。2. 物资准备 .......................................................................................................................... 5 6.3. 现场准备 .......................................................................................................................... 6 7。 安全管理领导小组 ............................................................................................................... 6 7.1. 安全管理领导小组 .......................................................................................................... 6 8. 搭、拆高压线防护架子施工要点 ....................................................................................... 7 8.1。 防护架子搭设施工程序及施工要点............................................................................... 7 8。2。 ............................................................................................................ 节点绑扎方法9 8.3。 防护架体日常检查 ........................................................................................................ 10 8。4。 ..................................................................................... 拆除防护架子施工操作要点11 9. 高压线防护架安全技术管理措施 ..................................................................................... 12 9。1。 ........................................................................................................ 架子工岗位要求12 9.2。 安全操作要点 ................................................................................................................ 13 9.3。 安全管理措施 ................................................................................................................ 14 10。 附图 ..................................................................................................................................... 14 1. 编制说明 由于B地块现场东侧有两台400kvA变压器,一条10kv高压线在塔吊回转半径范围内,为保证塔吊能在一个安全的环境下正常工作，现根据塔吊使用环境安全有关要求及有关对施工区域内高压电线防护措施要求，制定此专项施工方案。

10KV高压线防护方案一、工程概况：由我项目部承建的白沙小筑住宅小区1#--6#楼工程施工场地3#楼、4#楼施工现场内有东西走线一条高架10KV电缆。

该电缆架高约12M，分一层共计3条电缆。

三条电缆横向宽度约为1.5M，长度由崔庄街至后勤保障旅约372米。

本工程拟在3#楼、4#楼现场内安装二台塔吊作为垂直运输工具。

由于受施工现场在建工程位置限制而无法保证规定的安全距离，为确保施工过程中高压线路的安全，我部拟对高压线邻近我施工现场部位进行防护，拟定以下防护方案。

二、防护架搭设方案：根据《施工现场临时用电安全技术规范》第四章第4.1.6条之规定，防护设施与外电线路之间的安全距离不应小于表4.1.6的规定：按照表中要求，10KV电缆水平方向安全距离1.7M，垂直方向安全距离3.0M，安全防护架搭设总高度为15M，宽度5.9M。

防护架总长度约102M。

防护措施主要考虑塔吊作业时吊车臂跨越高压线以及高压线与塔吊侧面的安全要求，本方案在高压线上面及临塔吊两侧需要作遮拦防护。

措施是上面采用50MM厚木板满铺，并绑扎牢固。

侧面为减小风压对防护架造成的不稳定采用双层荆芭作纵向防护。

为加强对电缆的防护，高压电缆两侧1.0M高范围内将防护架水平杆间距加密至＠300MM。

防护架采用小头直径不小于75MM 的剥皮杉木、落叶松等无腐朽、折裂、枯节的木杆作脚手架具。

防护架立杆＠1.5M，横杆＠1.8M。

侧面设置剪刀撑。

横向每3.0M设置剪刀撑。

防护架立杆应埋地0.5M，当施工现场无法埋地时设置扫地杆，并用重物将扫地杆＠6.0M压牢固。

防护架靠建筑物一侧每3.0M设置落地抛撑。

斜撑与地面连接牢固。

防护架的立杆和纵向水平杆应错开搭接，搭接长度不小于 1.5M；纵向水平杆搭接绑扎时小头应压在大头上，绑扣不少于三道。

立杆、纵向水平杆、横向水平杆三杆相交时，应先绑两根，再绑第三根。

搭设防护架遇现场临时道路处留出通道进出口，进出口宽5M，高6M,为方便工程施工,施工现场需留出三个临时道路进出口作为施工现场施工需要。

永嘉县人民医院10KV高压柜就位、电缆T接施工方案永嘉县人民医院供电线路增装项目工程10KV高压柜就位、电缆T接施工方案审批：刘海滨审核：李星编制：邱万隆温州中展电力建设有限公司2013年04月22日1永嘉县人民医院供电线路增装项目工程10KV高压柜就位、电缆T接施工方案目录一、工程概况二、电缆走向三、电缆敷设技术方案四、业主职责五、施工进度计划六、安全要求七、危险点、环境因素辨识与控制措施210KV高压柜就位、电缆T接施工方案一、工程概况本工程为永嘉县人民医院配电室10KV供电新增电源线路接入工程。

目前县人民医院10KV供电电源为单回电源，不能满足重要用电设备（一级负荷）供电可靠要求，为提高供电可靠性，实现由两个变电所10KV双回路电源供电要求，根据施工设计图纸，在原来仅有35KV城关变永中787线（T接）10KV供电的基础上，新增35KV上塘变城南674线(由城南674线10#电缆分接箱T接）电缆引入永嘉县人民医院10KV配电所，新增10KV高压出线柜、计量柜各一台，本次施工新增高压柜就位、高压进线电缆、出线电缆以及低压出线电缆T接。

二、电缆走向本次电缆敷设走向依据温州电力设计有限公司设计施工图。

根据现场实际勘察，基本走向为10kv城南674线10#电缆分线箱（农业银行旁）引出电源——经原有电缆管道沿县前路向东北角——县前路与永建路交汇处（供销超市）设中间头——经原有电缆管道沿永建路向西北角——经环城北路直行———永嘉县人民医院10kv配电所。

（详图参照温州电力设计有限公司设计施工图）3三、电缆敷设技术方案依据及引用文件4本工序作业前施工条件施工准备图2-1 电缆就位图2-2 钢丝绳、电缆轮布置图2-3 电缆固定图2-4 直埋电缆敷设管口要有专人进行监护。

图2-5 电缆排孔敷设在电缆引入电缆沟和电缆沟转弯处，必须安装滑轮组和配有专人进行监护。

15永嘉县人民医院10KV电缆敷设施工专项方案直埋电缆之间，电缆与管道、道路、建筑物之间平行和交叉的最小允许净距表2-1永嘉县人民医院10KV高压柜就位、电缆T接施工方案四、业主职责1 提供地下管线走向准确资料，每段埋管施工前约请市政相关单位现场核实管线分布情况。

10kV电缆分接箱技术规范2009-11-15实施目录前言 (2)1 范围 (2)2 规范性引用文件 (2)3 术语和定义 (3)4 使用条件 (3)5 技术要求 (4)6 试验要求 (7)7 标志、起吊、安装、运输和贮存 (7)8 技术文件 (8)前言为规范10kV电缆分接箱技术标准和要求，指导电网公司系统10kV 电缆分接箱的建设、改造和运行管理工作，依据国家和行业的有关标准和规程，特制定本规范。

10kV 电缆分接箱技术规范1 范围1.1 本规范规定了10kV 电缆分接箱的使用条件、性能参数、功能设计、结构材料、试验要求、标志、起吊、运输和贮存等方面内容。

1.2 本规范适用于额定电压为12kV、工作频率为50Hz的户外三相交流金属封闭电缆分接开关设备，也称为电缆分接箱。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。

凡是不注日期的引用文件，其最新版本适用于本标准。

IEC 60694:2002 高压开关设备和控制设备标准的共用技术要求GB 3804-2004 3.6kV～40.5kV 高压交流负荷开关GB 3906-2006 3.6kV～40.5kV 交流金属封闭式开关设备和控制设备GB 16926-1997 交流高压负荷开关-熔断器组合电器GB/T 11022-1999 高压开关设备和控制设备标准的共用技术要求GB/T 12706.4-2002 挤包绝缘电力电缆及附件试验要求DL/T 404-2007 3.6kV～40.5kV 交流金属封闭式开关设备和控制设备DL/T 593-2006 高压开关设备和控制设备标准的共用技术要求DL/T 621-1997 交流电气装置的接地DL/T 791-2001 户内交流充气式开关柜选用导则JB/T 8144.1-1995 额定电压26/35kV 及以下电力电缆附件基本技术要求JB/T 10840-2008 3.6kV～40.5kV 高压交流金属封闭电缆分接开关设备3 术语和定义3.1 电缆分接开关设备主要由电缆附件构成的开关设备，完成配电系统中电力电缆线路汇集和分接功能的专用电气连接设备，也可以称作电缆分接箱；在其中可以包含开关设备，也可以不包含开关设备，即可分为带开关电缆分接箱、不带开关电缆分接箱。

文件编号：TP-AR-L3442In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives.（示范文本）编订：_______________审核：_______________单位：_______________高压线安全距离(正式版)高压线安全距离(正式版)使用注意：该安全管理资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。

材料内容可根据实际情况作相应修改，请在使用时认真阅读。

10kv高压线与在建工地最小安全距离最佳答案 4 外电线路及电气设备防护4.1 外电线路防护4.1.1 在建工程不得在外电架空线路正下方施工、搭设作业棚、建造生活设施或堆放构件、架具、材料及其它杂物等。

4.1.2 在建工程（含脚手架具）的周边与外电架空线路的边线之间的最小安全操作距离应符合表4.1.2规定表4.1.2 在建工程（含脚手架具）的周边与架空线路的边线之间的最小安全操作距离外电线路电压等级（KV）＜1 1~10 35~110 220 330~500最小安全操作距离（m） 4.0 6.0 8.0 10 15注：上、下脚手架的斜道不宜设在有外电线路的一侧。

4.1.3 施工现场的机动车道与外电架空线路交叉时，架空线路的最低点与路面的最小垂直距离应符合表4.1.3规定。

表4.1.3 施工现场的机动车道与架空线路交叉时的最小垂直距离外电线路电压等级（KV）＜1 1~10 35最小垂直距离（m） 6.0 7.0 7.04.1.4 起重机严禁越过无防护设施的外电架空线路作业。

10KV高压电缆敷设施工方案汇总一、项目概述：本项目地区的10KV高压电缆敷设工程，分为两个区域，分别连接两个变电站。

电缆总长度约为20KM，其中10KM为地下敷设，10KM为架空敷设。

工程目标是确保电缆的质量和安全，保证电力系统的正常运行。

二、施工方案：1.地下敷设方案：(1)挖掘沟槽：根据地形和实际情况，确定敷设沟槽的路径，并使用挖掘机进行开挖。

沟槽宽度为1.5米，深度为1.2米，底部平整。

(2)布放电缆：将电缆依次放入沟槽中，并根据需要使用电缆支架固定电缆。

同时注意电缆的弯曲半径和保护措施，避免对电缆造成损坏。

(3)固定电缆：在电缆放置完成后，使用适当的水泥混凝土覆盖电缆，并进行固定。

同时，在电缆敷设的起点和终点处设置引线箱和终端头。

(4)再填土：将沟槽填平，并使用打浆机进行夯实，确保地面平整稳固。

2.架空敷设方案：(1)砌筑立柱：根据设计要求，在合适的位置砌筑混凝土电缆立柱。

立柱高度不小于4米，宽度不小于0.5米，深度不小于1米。

(2)搭设电缆架：使用电缆夹具将电缆固定在立柱上，并保证电缆与地面的距离符合要求。

(3)引线安装：在电缆敷设的起点和终点处安装引线箱和终端头，确保电缆的连接正常。

(4)检查和固定：对架空敷设的电缆进行检查，确保电缆的整齐和固定可靠。

三、施工流程：1.前期准备工作：包括项目定位、设计确认、人员组织和工程设备准备等，确保施工准备工作的有序进行。

2.施工区域划分：根据项目要求，将敷设区域划分为地下敷设和架空敷设两个部分，并进行详细的施工方案设计。

3.施工准备：准备需要的施工机械设备和材料，并进行检查和保养。

4.施工开始：按照地下敷设和架空敷设方案，分别进行施工。

在施工过程中，要保持对现场的安全保护和事故预防措施。

5.施工监控：安排专人对施工进行监控和检查，确保施工质量和进度达到要求。

6.施工完工：在敷设完毕后进行检查和测试，确保电缆的质量和运行可靠。

7.工程验收：提供施工及验收相关报告，进行工程验收，确保工程按照规定和合同要求完成。

施工项目高压架空电线防护方案编制：审核：2018年6月18日目录1.工程概况 (3)1.1 参建单位 (3)1.2现场概况 (3)2.编制依据 (4)3.外电线路防护的方案设计 (4)3.1施工现场外电线路防护的相关要求 (4)3.3搭设要求 (7)4.施工部署 (9)4.1施工内容和工期 (9)4.2施工准备与资源配置计划 (9)4.3施工方法及技术要求 (9)4.4搭设注意事项 (10)5防护架体检查与验收 (11)6安全施工组织及措施 (11)6.1安全生产管理组织 (11)6.2安全措施 (12)7应急救援预案 (12)8高压线防护架计算书 (14)1.工程概况1.1 参建单位建设单位：勘察单位：监理单位：设计单位：施工单位：1.2现场概况本项目位于******，南临清泉街，东临海拉路，我方施工的4#、5#、8#、9#楼为地上11—20层,地下两层。

其中8#为地下两层，地上16层。

施工现场南侧清泉街边上东西方向并列布置有两条10KV高压线路（一条为清泉街主线，另一条为新联邦主线），两条高压线间距约为2米，边缘距离围墙2米，在8#楼塔吊作业半径内（具体位置见下图）。

根据《施工现场临时用电安全技术规范》（JGJ46－2005）第4.1.2条最小安全操作距离的要求，该区域需要架设安全有效的防护设施，并设置醒目的警告标志。

2.编制依据《施工现场临时用电安全技术规范》 JGJ46-2005《用电安全导则》 GB/T 13869-2008《建筑工程施工现场供用电安全规范》 GB 50194-2014国家现行的规范、规程和规定3.外电线路防护的方案设计3.1施工现场外电线路防护的相关要求根据《施工现场临时用电安全技术规范》JGJ46-2005中规定，外电线路防护必须满足以下要求：3.1.1起重机严禁越过无防护设施的外电架空线路作业。

在外电架空线路附近吊装时，起重机的任何部位或被吊物边缘在最大偏斜时与架空线路边线的最小安全距离应符合下表规定。

合川供电公司中西部农网完善工程10KV架空配电线路技术规范一、范围1．本标准规定了lOKV架空配电线路的设计原则。

2．本标准适用于1OKV架空配电线路的设计及施工。

二、总则1．10KV架空配电线路的设计必须贯彻国家的建设方针和技术经济政策，做到安全可靠、经济适用。

2．10KV架空配电线路设计必须从实际出发，结合地区特点，积极慎重地采用新材料、新工艺、新技术、新设备。

3．10KV架空主干配电线路的导线布置和杆塔结构等设计，应考虑便于带电作业。

4．10KV架空配电线路大档距的设计，应符合DLT-5092的规定。

5．10KV架空配电线路的设计，除应按本标准规定执行外，还应符合现行国家标准和有关电力行业标准的规定。

三、导线1．导线设计原则：适用范围LGJ-35～LGJ-120钢芯铝绞线。

安全系数为2.5，校核系数3.0，导线机械强度：瞬时破坏应力27kg/mm2，允许应力10.8kg/mm2。

120mm2以上的导线可根据选用的安全系数对部分材料做适当提高。

2．10KV架空配电线路，遇下列情况应采用架空绝缘导线:2.1 线路走廊狭窄的地段；2.2 高层建筑邻近地段；2.3 繁华街道或人口密集地区；2.4 游览区和绿化区；2.5 空气严重污秽地段；2.6 建筑施工现场。

3. 10KV架空配电线路导线截面的确定应符合下列规定: 10KV主干线导线型号不低于LGJ-95mm2，分干线导线型号不低于LGJ-70mm2，分支线导线型号不低于LGJ-50mm2。

4．导线的连接，应符合下列规定:4.1 不同金属、不同规格、不同绞向的导线，严禁在档距内连接；4.2 在一个档距内，每根导线不应超过一个连接头；4.3 档距内接头距导线的固定点的距离，不应小于0.5m；4.4 钢芯铝绞线，铝绞线在档距内的连接，应采用钳压方法；4.5 铜绞线与铝绞线的跳线连接，宜采用铜铝过渡线夹、铜铝过渡线。

5．配电线路的铝绞线、钢芯铝绞线在与绝缘子或金具接触处，应缠绕铝包带。
