气缸盖螺栓密封圈密封性有限元分析与试验研究李利平【摘要】运用有限元理论与ABAQUS分析计算软件，建立某乘用车发动机气缸盖螺栓密封圈与缸体装配体的有限元计算模型，计算密封圈在装配状态下的最大接触压力和Von Mises应力，并采用静态面压试验进行验证。
结果表明，该密封圈满足密封性与强度设计要求，具有足够的安全裕度；仿真分析结果与试验结果吻合较好，验证了有限元分析方法的合理性。
分析密封圈与缸体的摩擦因数与密封介质压力对密封性能的影响。
结果表明，密封圈与缸体的摩擦因数对密封性能影响较小；接触面上的最大接触压力随着密封介质压力的增大而增大，密封性能随之增强。
%Based on finite element theory and ABAQUS software,a finite element discrete model of seal ring-cylinder assembly for a passenger car engine cylinder head bolts was built.The contact pressure and Von Mises of seal ring were calculated and the calculated results were compared with static surface pressure test results.The results show that the seal ring meets the conditions of sealing performance and strength design,which has enough safety margin of sealing perform-ance.The simulation results agree well with the test results,which prove that the finite element simulation model is cor-rect.Some factors influencing sealing properties were analyzed,such as friction coefficient between seal ring and cylinder as well as media pressure.The results indicate that the friction coefficient has a little influence on sealing performance. The maximum contact pressure in the sealing surface is increased with the increase of media pressure,and the sealing per-formance is improved significantly.【期刊名称】《润滑与密封》【年(卷),期】2014(000)009【总页数】4页(P87-90)【关键词】气缸盖;密封圈;密封性;静态面压试验【作者】李利平【作者单位】华南理工大学广州学院广东广州510288【正文语种】中文【中图分类】TH136橡胶密封圈结构简单，制造方便，尺寸与弹性稳定性高，在机械密封结构中广泛应用。
缸盖的拆装实验报告

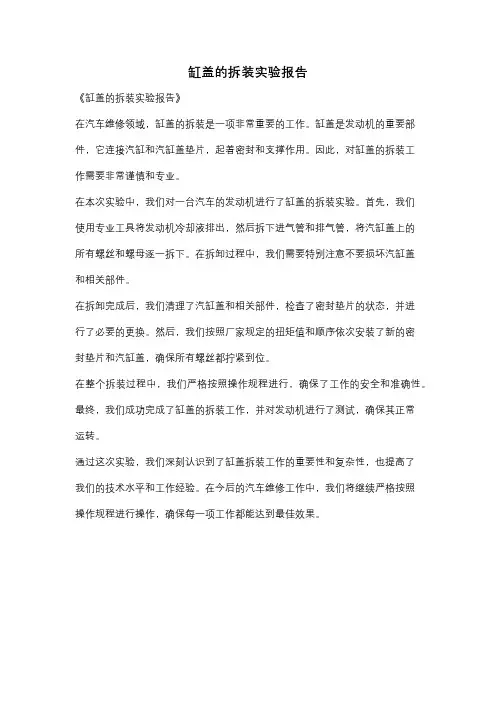

《缸盖的拆装实验报告》
在汽车维修领域，缸盖的拆装是一项非常重要的工作。
缸盖是发动机的重要部件，它连接汽缸和汽缸盖垫片，起着密封和支撑作用。
因此，对缸盖的拆装工
作需要非常谨慎和专业。
在本次实验中，我们对一台汽车的发动机进行了缸盖的拆装实验。
首先，我们
使用专业工具将发动机冷却液排出，然后拆下进气管和排气管，将汽缸盖上的
所有螺丝和螺母逐一拆下。
在拆卸过程中，我们需要特别注意不要损坏汽缸盖
和相关部件。
在拆卸完成后，我们清理了汽缸盖和相关部件，检查了密封垫片的状态，并进
行了必要的更换。
然后，我们按照厂家规定的扭矩值和顺序依次安装了新的密
封垫片和汽缸盖，确保所有螺丝都拧紧到位。
在整个拆装过程中，我们严格按照操作规程进行，确保了工作的安全和准确性。
最终，我们成功完成了缸盖的拆装工作，并对发动机进行了测试，确保其正常
运转。
通过这次实验，我们深刻认识到了缸盖拆装工作的重要性和复杂性，也提高了
我们的技术水平和工作经验。
在今后的汽车维修工作中，我们将继续严格按照
操作规程进行操作，确保每一项工作都能达到最佳效果。
收稿日期：2008-05-05基金项目：辽宁省重大科技攻关资助项目（2004216010）良好的密封和强度一直是发动机整机可靠性问题中的主要矛盾之一。
较大的气缸盖螺栓预紧力能保证良好的密封性能，但同时给气缸盖及气缸垫带来了强度问题。
近些年，发动机不断强化，功率不断提高，发动机爆发压力不断增大，机体承受的负荷相应增加，过去常用的金属-石棉气缸垫已经不能适应发动机的燃烧压力和热负荷要求[1]。

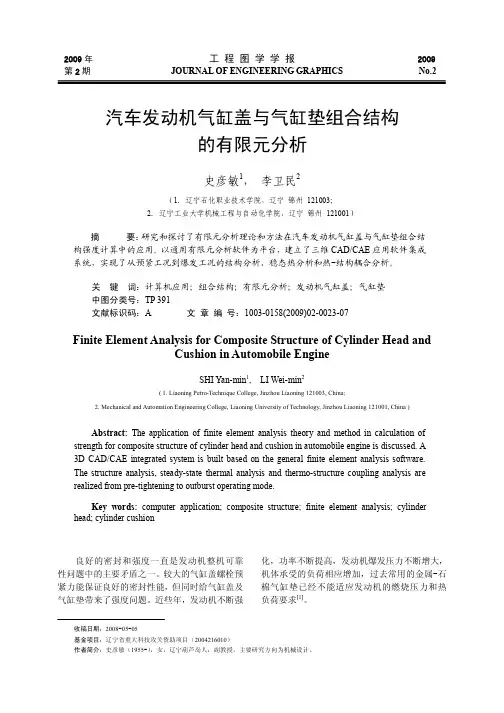

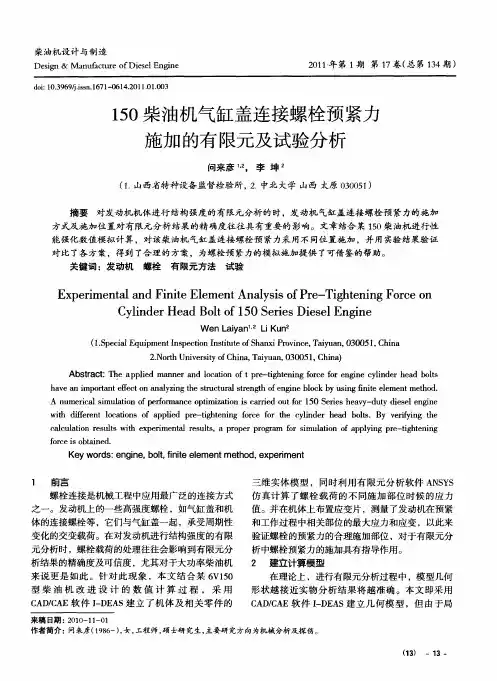

2009年 工 程 图 学 学 报 2009 第2期 JOURNAL OF ENGINEERING GRAPHICS No.2汽车发动机气缸盖与气缸垫组合结构的有限元分析史彦敏1， 李卫民2（1．辽宁石化职业技术学院，辽宁 锦州 121003； 2．辽宁工业大学机械工程与自动化学院，辽宁 锦州 121001）摘 要：研究和探讨了有限元分析理论和方法在汽车发动机气缸盖与气缸垫组合结构强度计算中的应用。
以通用有限元分析软件为平台，建立了三维CAD/CAE 应用软件集成系统，实现了从预紧工况到爆发工况的结构分析、稳态热分析和热-结构耦合分析。
关 键 词：计算机应用；组合结构；有限元分析；发动机气缸盖；气缸垫 中图分类号：TP 391文献标识码：A 文 章 编 号：1003-0158(2009)02-0023-07Finite Element Analysis for Composite Structure of Cylinder Head andCushion in Automobile EngineSHI Yan-min 1, LIWei-min 2 ( 1. Liaoning Petro-Technique College, Jinzhou Liaoning 121003, China;2. Mechanical and Automation Engineering College, Liaoning University of Technology, Jinzhou Liaoning 121001, China )Abstract: The application of finite element analysis theory and method in calculation ofstrength for composite structure of cylinder head and cushion in automobile engine is discussed. A 3D CAD/CAE integrated system is built based on the general finite element analysis software. The structure analysis, steady-state thermal analysis and thermo-structure coupling analysis are realized from pre-tightening to outburst operating mode.Key words: computer application; composite structure; finite element analysis; cylinder head; cylinder cushion采用新型的金属气缸垫可确保燃烧室的密封。
可编辑可修改

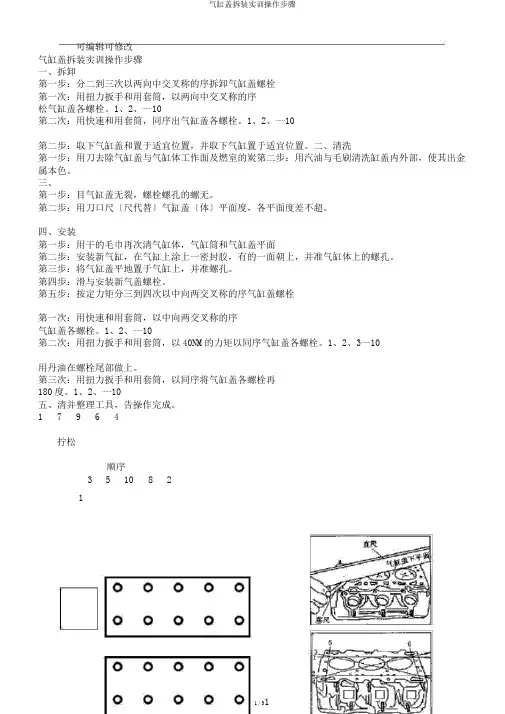

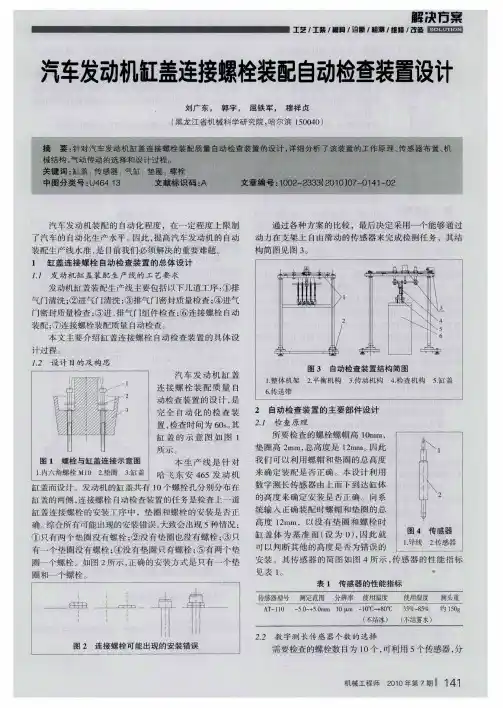

气缸盖拆装实训操作步骤
