CATIA 机械运动分析与模拟实例

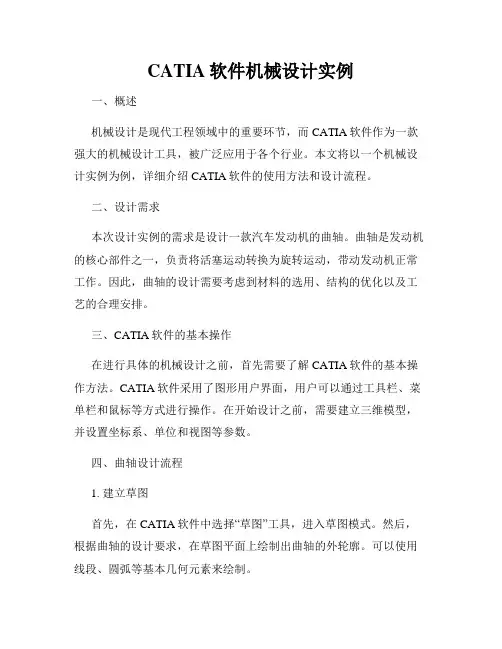

CATIA软件机械设计实例一、概述机械设计是现代工程领域中的重要环节，而CATIA软件作为一款强大的机械设计工具，被广泛应用于各个行业。

本文将以一个机械设计实例为例，详细介绍CATIA软件的使用方法和设计流程。

二、设计需求本次设计实例的需求是设计一款汽车发动机的曲轴。

曲轴是发动机的核心部件之一，负责将活塞运动转换为旋转运动，带动发动机正常工作。

因此，曲轴的设计需要考虑到材料的选用、结构的优化以及工艺的合理安排。

三、CATIA软件的基本操作在进行具体的机械设计之前，首先需要了解CATIA软件的基本操作方法。

CATIA软件采用了图形用户界面，用户可以通过工具栏、菜单栏和鼠标等方式进行操作。

在开始设计之前，需要建立三维模型，并设置坐标系、单位和视图等参数。

四、曲轴设计流程1. 建立草图首先，在CATIA软件中选择“草图”工具，进入草图模式。

然后，根据曲轴的设计要求，在草图平面上绘制出曲轴的外轮廓。

可以使用线段、圆弧等基本几何元素来绘制。

2. 添加约束绘制完曲轴的外轮廓后，需要对草图添加约束，以确保设计满足要求。

约束可以包括长度约束、角度约束、对称约束等。

通过添加约束，可以保持设计的稳定性和一致性。

3. 三维建模在草图编辑完成后，可以退出草图模式，进入三维建模模式。

选择“拉伸”或“旋转”等工具，将草图转换为三维实体。

同时，可以对曲轴的各个部分进行修剪、镜像等操作。

4. 加工特性添加曲轴作为一个机械零件，需要考虑其加工特性。

在CATIA软件中，可以添加孔、螺纹等特性，并设置其尺寸和位置。

通过加工特性的添加，可以更好地满足曲轴的功能需求。

5. 材料选择和强度分析设计完成后，需要选择合适的材料，并进行强度分析。

CATIA软件中提供了强度分析的工具，可以根据材料的力学性能进行分析，并根据分析结果进行设计的优化和调整。

6. 渲染和展示最后，可以对设计完成的曲轴进行渲染和展示。

CATIA软件支持三维模型的渲染和实时展示，可以直观地了解设计的效果。

CATIA软件装配中的运动模拟教程CATIA（Computer-Aided Three-dimensional Interactive Application）是一款功能强大的三维建模软件，广泛应用于机械设计、装配与运动仿真等领域。

本教程将为您介绍CATIA软件在装配过程中的运动模拟功能，帮助您更好地理解和应用这一功能。

第一步：打开CATIA软件并创建装配文件在开始之前，首先确保您已经正确安装了CATIA软件。

打开软件后，选择“新建”，然后在弹出的对话框中选择“装配设计”。

第二步：导入零部件文件在装配过程中，我们需要导入零部件文件以进行后续的装配和运动模拟操作。

点击“导入”按钮，选择待导入的零部件文件，并将其添加到装配设计中。

第三步：创建关系在装配文件中，我们需要为不同零部件之间创建适当的关系，以确保它们按照预期方式进行运动。

选择“约束”工具，在零部件之间创建合适的约束关系，例如定位、配合等。

第四步：设置运动学属性在进行运动模拟之前，我们需要为每个零部件设置相应的运动学属性。

选择“属性”工具，为每个零部件设置正确的运动学类型，如旋转、平移等。

第五步：创建运动学关系运动学关系用于定义零部件之间的运动方式，将其连接起来形成一个整体模型。

选择“运动学”工具，在零部件之间创建适当的运动学关系，如齿轮、凸轮等。

第六步：设置运动规则在第五步中创建了运动学关系后，我们需要为整个装配定义运动规则。

选择“运动规则”工具，设置适当的约束和限制条件，以确保装配在运动模拟中的行为符合真实情况。

第七步：进行运动仿真完成以上准备工作后，我们可以开始进行运动仿真了。

选择“运动仿真”工具，在CATIA软件中模拟装配的运动过程，并观察各个零部件的运动轨迹、速度和加速度等参数。

第八步：分析运动仿真结果当运动仿真完成后，我们可以对仿真结果进行分析和评估。

CATIA 软件提供了丰富的可视化和数据分析工具，帮助我们深入了解装配过程中的运动性能和互动关系。

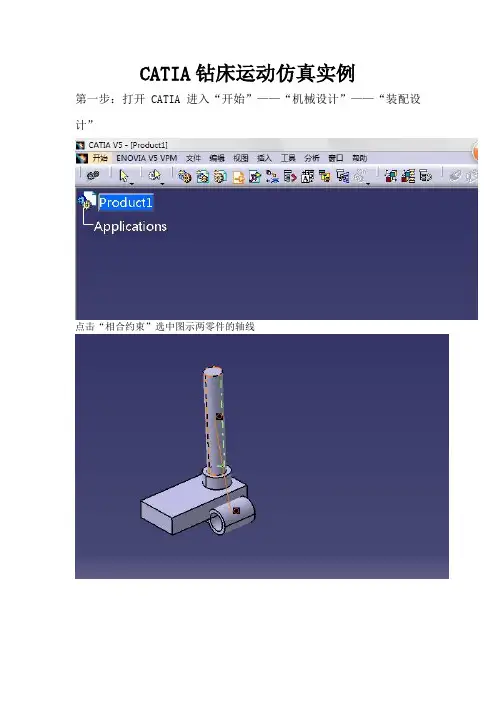

CATIA钻床运动仿真实例
第一步：打开CATIA 进入“开始”——“机械设计”——“装配设计”
点击“相合约束”选中图示两零件的轴线
让后点击“全部更新”按钮生成装配体
可以通过“操作”命令把零件移动到适当的位置。

第二步：打开“开始”——“数字化装配”——“DMU运动机构”
单击“装配约束转换”得到如下结果
令激活，单击“自动创建”的到如下的模型树
双击模型树中的“圆柱面，1（yaobi,1,dizuo,1)出现图中所示的对话框
选中对话框中的”驱动角度“以及“驱动长度”按钮可以进行数据的修改。

得到两个命令“命令，1”，“命令，2”
单击“固定零件”选中底座点击“确定”后弹出“可以模拟机械装置”
单击“使用命令进行模拟”,””””弹出如下对话框”在点击黑色三角形按钮并在”“命令，1”“命令，2”后面的框中输入需要的值就可以继续点击三角形按钮进行模拟了！！
祝，，学习愉快！。

产品研发一部底盘室：马学超题目：基于CATIA运动仿真案列解析DMUDMU—案例讲析•1、运动分析证明带夹角十字轴不等速性运动分析证明带夹角十字轴不等速性及、三轴平行的等速性；及一、三轴平行的等速性；2、绘制单前桥转向的实际转向特性曲线；单桥转向实转向特性曲线3、扫掠包络体和运动间隙、干涉校核；DMU—案例讲析DMU•案例一：运动分析证明带夹角十字轴不等速性及一、三轴平行的等速性DMU—案例讲析DMU本案例以通用结合为基础，先做运动仿真，模型如下；仿真步骤就不再赘述在蓝色零件和灰色零件之间的旋转结合设置驱动角度，其余两个设为从动件；由右下图的十字销轴线方向可以的“十字销轴线方向”可以看出通用结合是在两个旋转结合之间用默认的十字轴或是万向节接所以可以看成是传动轴间的动；连接，所以可以看成是传动轴之间的运动；DMUDMU—案例讲析设置完成之后，点击（使用命令进行模拟）按钮，弹出如下图1所示窗口，并点击“激活传感器”，弹出如下图2所示窗口，依次将窗口中的三个旋转结合的传感器打开，“观察到”下方的“否”图1全部变为了“是”；此时用鼠标在图1中拖动滚动条到个极限位置然后选中拖动滚动条到一个极限位置，然后选择“按需要”，并点击让其旋转两周；图2DMU—案例讲析DMU旋转过两周之后，点击“传感器”窗口中的“图形”按钮，系统便会自动弹出如下图1所示窗口，图中左边窗口表示三个旋转结合的运动曲线图，横坐标表示步骤数，纵坐标表示瞬时角度值；图1DMU—案例讲析DMU由右两图可以分析出，红色线和黄色线完全重合，色线和黄色线完全重合表示旋转结合1和旋转结合3的瞬时角度值始终是相等的；黄色线和绿色线并未重合，而是随着的步骤数或是时间的变化，存在着大、小、相等关系的波动；由上可得结论：夹角相等的传动轴的角速度是时刻相等的，夹角不同的传动轴的角速度是不相等的；DMU—案例讲析DMU•案例二：绘制单前桥转向的实际转向特性曲线首先对前桥产品中各个部件之间的结合关系进行分析（此处已将左轮毂与做轮胎合并为一个part，右轮毂与轮胎合并为一个part）：左轮与工字梁之间是旋转结合，左轮与横拉杆之毂与轮胎合并为个t）左轮与工字梁之间是旋转结合左轮与横拉杆之间是球头结合，右轮与横拉杆之间是球头结合，右轮与工字梁之间是旋转结合；按照分析，依次将各结合实施好；DMUDMU—案例讲析按照分析将各个部位结类束好按照分析将各个部位的结合类型约束好，发现系统的自由度并不为0，不会提示“可以模拟机械装置”，那是因为横拉杆和左右车轮之间的两个球头结合并不能将横拉杆绕本身轴线转动的自由度约束住，所以不能模拟，此时我们可以将左端的球头约束处添加一个万向节，由球头约束转化成十字轴与万向节前后节叉之间的两个旋转结合，再将前节叉与左轮之间的两个旋转结合再将前节叉与左轮固连在一起，后节叉与横拉杆固连在一起，这样便能够约束住横拉杆的转动；十字轴的中点就是球头的中点；DMUDMU—案例讲析yzxo一根杆本身具有6个自由度，分别为沿x、y、z三个轴的轴向移动，和绕三个轴的转动，轴头处的两个球面结合能够将杆本身的沿三个轴的轴向移动约束住，的转动轴头处的两个球面结合能够将杆本身的沿三个轴的轴向移动约束住绕y轴和z轴的转动自由度能够约束住，但是绕x轴，也就是本身球头中心点连线的转动自由度没有约束住，所以自由度是没有约束完全的，所以要将其中的一处球面结合转化为其他形式的结合类型；DMU—案例讲析DMUyzxo对于具有折弯的杆系，对其一端处球面结合类型的转化或添加其他形式的结合类型非常关键，杆系绕球头中心点连线的轴线的转动角度如果失真的话，会导致杆型非常关键杆系绕球头中心点连线的轴线的转动角度如果失真的话会导致杆系折弯处与周边零部件之间的干涉、间隙校核出现严重错误，经过一定量的实验经验验证，将一端处的球面结合转化为一个万向节的方式较为合理，没有太大出入，并且理解、操作较为简单；入并且理解操作较为简单DMUDMU—案例讲析※将两个球头中一个球头结合转化成万向节连接是一个重点，也是难点，将两个球头中个球头结合转化成万向节连接是个重点也是难点万向节的初始位置对仿真模拟的运动真实性有很大影响，尤其是在有多个万向节并用的时候，这个要在反复的尝试和经验的指导中寻找到比较合适的位置与状态；DMU—案例讲析DMU将万向节的结合设置好之后，系统便会提示将万向节结设好后统便会提示“可以模拟机械装置”，此时产品中的树的状态如右图所示，双击“旋转1”，弹出右下图所示窗口，对其中的角度进行设置，左转为‐45deg，右转为36deg，设置完成点击确定；DMU—案例讲析DMU单击（使用命令进行模拟）按钮，弹出右上图所示窗口，点击“激活传感器”，弹出如右下图所示窗口，将其中“旋转1”、“旋转2”的传感器打开，其状态由“否”变为“是”；此时，点击上图窗口中的按钮，让滚动条此时点击上图窗中的按钮让滚动条滚动一圈，此时，点击下图窗口中的“图形”按钮，便会弹出下页中的曲线图；DMUDMU—案例讲析系统自动生成右图曲线图为旋转1和旋转5即左轮和右轮的不同步骤时或是不同时刻时的角度值同时刻时的角度值；DMU—案例讲析DMU点击右图中“文件”按钮，会弹出右下图所示窗口，此窗口为上页所示曲线图的各个步骤时的对应的角度值的excel表格导出命令，将此表格文档命名为“texingquxian”，并保存；DMU—案例讲析DMU双击，打开文档，文档中C列为左轮的瞬时文档中“”列为左轮的瞬时转角值，“D”列为右轮的瞬时转角值，其所处表格格式为文本格式，先将其转化为“文本”格式，先将其转化为“数字”格式；DMU—案例讲析DMU在excel中插入X Y（散点图），然后点击，弹出右下图，点击窗口中的“添加”按钮，弹出下页窗口DMU—案例讲析DMU右图中系列名称填写转向特性右图中“系列名称”填写“转向特性曲线”，“X轴系列值”选择“C”列数据，“Y轴系列值”选择“D”列数据点击确定时文档中图表据，点击确定，这时文档中图表变为下图所示曲线，此便为以数模为基础的“实际转向特性曲线”通过“实际转向特性曲线”与“理论转向特性曲线”的比较，可分析“吃胎”问题；“吃胎”问题DMUDMU—案例讲析案例中要点此案例中的要点：1、数模的准确性：数模中的主销倾角，横拉杆长度，梯形节臂，球头中心点位置的准确等；2、等效转换球头结合的万向节的节叉的初始位置的合适性；DMUDMU—案例讲析•案例三：扫掠包络体和运动间隙、干涉校核将4181车型数模按照如图所示进行装配，零件有：车架（包含固定在车架上的方向机及转向操作机构，前悬架总成，前轴挡泥板）转向垂臂，直拉杆，左转向轮，工字梁，横拉杆，右转向轮；DMU—案例讲析DMU具体结合类型：转向垂臂和方向机之间为旋转结合，垂臂和直拉杆之间为球头结合，直拉杆和左转向轮的转向节臂之间为球头结合，左转向轮为球头结合直拉杆和左转向轮的转向节臂之间为球头结合左转向轮和工字梁之间为旋转结合，左转向轮梯形臂和横拉杆之间为球头结合，横拉杆和右转向轮梯形臂之间为球头结合，右转向轮和工字梁之间为旋转结合，设置车架为固定件，工字梁和车架固连在一起，左转向轮和工转结合设置车架为固定件工字梁和车架固连在一起左转向轮和工字梁之间的旋转结合设置驱动角度；DMU—案例讲析DMU由案例2知：连续的两个球头结合中，要将其中的一个球头结合转化为一个万向节的连接，现在产品中导入万向节叉和十字轴，将转向垂臂和直拉杆之万向节的连接现在产品中导入万向节叉和十字轴将转向垂臂和直拉杆之间的球头结合用一组万向节代替，前后节叉分别与十字轴之间设置旋转结合，前节叉与转向垂固连在一起，后节叉与直拉杆固连在一起，将左转向轮梯形臂和横拉杆之间的球头结合用组万向节代替，前后节叉分别与十字轴之间臂和横拉杆之间的球头结合用一组万向节代替，前后节叉分别与十字轴之间设置旋转结合，前节叉与左转向轮梯形臂固连在一起，后节叉与横拉杆固连在一起，此时系统会提示“可以模拟机械装置”；DMU—案例讲析DMU各个部位的结合命令和刚性连接以及固定件都设置好之后，模型树如右图所示；将左轮和工字梁之间的旋转结合设置驱动角度，范围‐45deg到36deg；DMU DMU—案例讲析单击中的（模拟）按钮，弹出右边图1、图2两个窗口，将图1中滚动条拖动到一边极限位置，此时将图图1滚动条拖动到边极限位置，此时将图2窗口中“动画视点”和“自动插入”按钮激活，此时再用鼠标拖动图1中的滚动条来回滚动一遍，然后点击确定；图2DMUDMU—案例讲析此时在左边的树中会显示如右图所示，会生成一栏“模拟”DMU—案例讲析DMU接着点击中第二个（编译模拟）按钮，弹出下图所示窗口，直接点击确定系统会自动成放点击“确定”，系统会自动生成“重放”文件，在左边树中会增加如下图显示；DMU—案例讲析DMU点击中的（模拟播放器）按钮，弹出下图所示窗口，此时在左边树中点击，播放器被激活，此时单击播放器窗口中的各个按钮，仿真运动会自动播放；DMUDMU—案例讲析点击中的（扫掠包络体）按钮，弹出右图1所示窗口，点击“要扫掠的产品”后面的按钮，弹出如下图2窗口，会显产品”后面的按钮弹出如下图窗口会显示出所有要扫掠包络体的产品，这里只做左轮的包络体，单击确定；将图1中的“轮廓”项激活，过滤精度改为1mm；单击预览；激活“过滤精度”改为图1图2DMUDMU—案例讲析单击预览之后，系统会自动计算生成包络体，生成包络体过程比较慢；右下图所示便是左轮的扫掠包络体；DMU—案例讲析DMU此时点击“扫掠包络体”窗口中的“保存”按钮，系统自动弹出生成包络体的保存窗口，其命名可根据需要进行更改，其格式只有四种供选择；这里选择cgr格式进行保存；DMU—案例讲析DMU保存完之后，在“插入”中点击“现有部件”，找到刚才保存的左轮的包络体，插入到装配文件中，此时包络体被导入到装配文件中，如右图显示；件中如右图显示（保存的包络体文件）DMU—案例讲析DMU本案例要点：1、关于万向节的引用，各个位置点必须做到与实际一致，并且在进行结合设置之前，必须保证同轴和平面平行；在进行结合设置之前必须保证同轴和平面平行2、扫掠包络体必须先进行“模拟”‐‐“重放”；（这里只介绍这一种，扫掠包络体还可以识别“追踪”）。

CATIADMU运动机构仿真教程CATIA是一款广泛应用于机械设计和制造领域的三维建模软件，而DMU(Digital Mock-Up)则是CATIA的一项重要功能，它能够在虚拟环境中对机械产品进行完整模拟和测量。

本篇文章将重点介绍如何使用CATIA DMU进行运动机构仿真。

首先，我们需要打开CATIA软件，并新建一个机械装配模型。

在装配模型中，我们可以选择和放置各种零件，然后使用约束关系将它们链接在一起，从而形成一个机械运动机构。

在确定机构设计之后，我们需要进行运动仿真来验证其运动性能和机构强度。

在装配模型中，选择"DMU Kinematics"工具栏中的"Module Creation"来创建一个新的运动模块。

然后，在"Product1"下创建一个新的机构，命名为"Motion"。

在"Motion"中选择"Insert"，然后选择"Mechanisms"来添加运动机构零件。

接下来，我们需要选择合适的约束关系来定义机构的运动自由度。

在CATIA中，可以使用各种约束关系来模拟机构零件之间的运动关系，比如：旋转关节、滑动关节、齿轮齿条传动等。

例如，我们可以选择两个零件之间的旋转关节来定义它们之间的旋转运动。

在"Motion"中选择"Insert"，然后选择"Rigid"关节来添加一个旋转关节。

然后选择两个需要链接的零件，按住Ctrl键并点击它们。

CATIA将自动在两个零件之间创建一个旋转关节。

设置旋转关节的旋转轴和角度范围后，即可完成约束的定义。

定义完所有的约束关系后，我们可以通过点击"Close"来关闭约束定义窗口。

然后选择"Motion Analysis"工具栏中的"Define Simulation"来定义仿真参数。

前言CATIA软件是法国达索飞机制造公司首先开发的。

它具有强大的设计、分析、模拟加工制造、设备管理等功能。

其设计工作台多达60多个，就足以说明软件功能的强大。

本书是作者在出版系列CATIA软件功能介绍后，专门针对某一项功能写的实例教程。

在讲解示例的过程中，作者也注意了将某些快捷功能插入进来，进行讲解。

比如在装配设计工作台对零件进行重新设计，比如在装配图中直接导入或者插入新的零件。

在同类的图书中，很难涉及到这些快捷功能。

本书是基于CATIA V5 R16写成的，在完成本书时，已经有R17版本了，读者在更高的版本上也可以使用此书。

读者在阅读本书，使用软件时，需要反复练习，才能熟练运用本书所讲解的一些功能。

可以根据本书的步骤，做一些自己学习和工作中遇到的模型，也可以拿机械设计的标准件来做练习实例。

本书适合做机械设计的专业人员和机械相关专业的学生使用。

本书也同样适合想学习CATIA软件的其他读者。

本书前面20章都是讲解某一项铰的设计方法，最后一章是综合前面各章内容做的一个实例。

本书编写过程中考虑到了初学者可能对CATIA机械零件设计的功能还不是很熟悉，因此，对于各章所涉及到的零件，模型建立方法都做了详细的介绍。

对于已经熟悉CATIA基本设计功能的读者，可以略读这部分内容，直接阅读各章最后一节的内容。

对于只想了解CATIA 机械零件设计的读者，可以仔细阅读每章前面各节的内容，把本书作为机械设计的详细教程，未尝不可。

感谢我的家人，他们给了我很大的支持，使我能抽出时间完成此书。

感谢我的单位领导对工作的支持，特别是反应堆结构室的领导和各位同仁，他们的鼓励和帮助，使我坚持下来完成此书，并使我受益匪浅。

本书由盛选禹和盛选军主编。

冯志江老师参加了本书第1、第2、第3章的编写工作。

王存福同志参加了第6、第7、第8章的编写工作参加本书编写工作的还有张宏志，王玉洁，孙新城，盛选贵，曹京文、陈树青、王恩标、于伟谦、盛帅、候险峰、盛硕、陈永澎、盛博、曹睿馨、张继革、刘向芳、富晶、孟庆元、宗纪鸿、唐守琴。

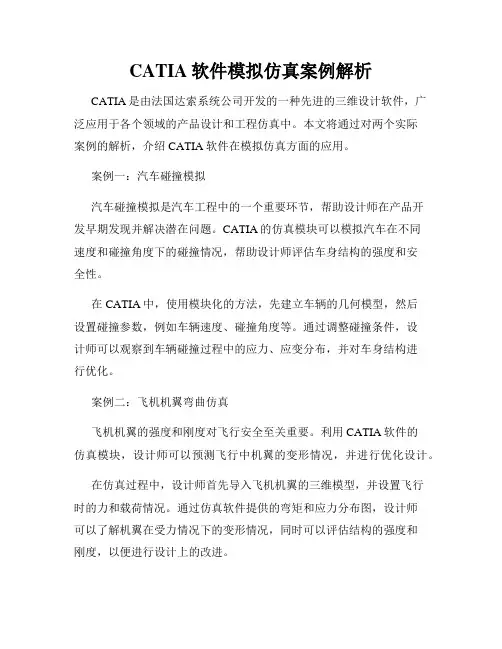

CATIA软件模拟仿真案例解析CATIA是由法国达索系统公司开发的一种先进的三维设计软件，广泛应用于各个领域的产品设计和工程仿真中。

本文将通过对两个实际案例的解析，介绍CATIA软件在模拟仿真方面的应用。

案例一：汽车碰撞模拟汽车碰撞模拟是汽车工程中的一个重要环节，帮助设计师在产品开发早期发现并解决潜在问题。

CATIA的仿真模块可以模拟汽车在不同速度和碰撞角度下的碰撞情况，帮助设计师评估车身结构的强度和安全性。

在CATIA中，使用模块化的方法，先建立车辆的几何模型，然后设置碰撞参数，例如车辆速度、碰撞角度等。

通过调整碰撞条件，设计师可以观察到车辆碰撞过程中的应力、应变分布，并对车身结构进行优化。

案例二：飞机机翼弯曲仿真飞机机翼的强度和刚度对飞行安全至关重要。

利用CATIA软件的仿真模块，设计师可以预测飞行中机翼的变形情况，并进行优化设计。

在仿真过程中，设计师首先导入飞机机翼的三维模型，并设置飞行时的力和载荷情况。

通过仿真软件提供的弯矩和应力分布图，设计师可以了解机翼在受力情况下的变形情况，同时可以评估结构的强度和刚度，以便进行设计上的改进。

总结CATIA软件模拟仿真功能在产品设计和工程应用中有着广泛的应用。

通过模拟仿真，设计师可以预测产品在不同工况下的性能表现，并进行相应的改进和优化。

无论是汽车碰撞模拟还是飞机机翼弯曲仿真，CATIA都提供了可靠且准确的仿真结果，帮助设计师在早期的设计阶段发现和解决问题，从而提高产品的质量和安全性。

通过以上两个案例的解析，我们可以看到CATIA软件在模拟仿真方面的强大功能和广泛应用。

它为各个行业的产品设计和工程师们提供了有力的支持，帮助他们更好地进行产品的开发和改进。

随着技术的不断发展，CATIA软件在模拟仿真领域将会有更多的应用和突破，为工程界带来更多的创新和进步。

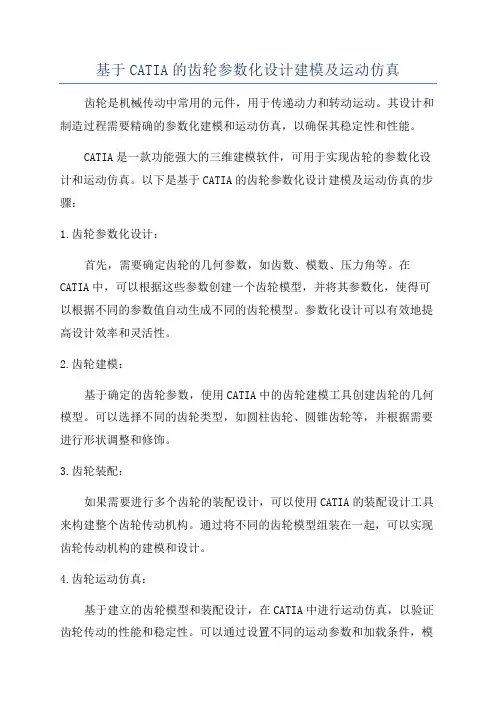

基于CATIA的齿轮参数化设计建模及运动仿真齿轮是机械传动中常用的元件，用于传递动力和转动运动。

其设计和制造过程需要精确的参数化建模和运动仿真，以确保其稳定性和性能。

CATIA是一款功能强大的三维建模软件，可用于实现齿轮的参数化设计和运动仿真。

以下是基于CATIA的齿轮参数化设计建模及运动仿真的步骤：1.齿轮参数化设计：首先，需要确定齿轮的几何参数，如齿数、模数、压力角等。

在CATIA中，可以根据这些参数创建一个齿轮模型，并将其参数化，使得可以根据不同的参数值自动生成不同的齿轮模型。

参数化设计可以有效地提高设计效率和灵活性。

2.齿轮建模：基于确定的齿轮参数，使用CATIA中的齿轮建模工具创建齿轮的几何模型。

可以选择不同的齿轮类型，如圆柱齿轮、圆锥齿轮等，并根据需要进行形状调整和修饰。

3.齿轮装配：如果需要进行多个齿轮的装配设计，可以使用CATIA的装配设计工具来构建整个齿轮传动机构。

通过将不同的齿轮模型组装在一起，可以实现齿轮传动机构的建模和设计。

4.齿轮运动仿真：基于建立的齿轮模型和装配设计，在CATIA中进行运动仿真，以验证齿轮传动的性能和稳定性。

可以通过设置不同的运动参数和加载条件，模拟齿轮传动过程中的动态行为。

同时，可以进行动力学分析，评估齿轮传动的负载和力学特性。

5.优化和修改：根据仿真结果，可以对齿轮模型和装配设计进行优化和修改。

通过调整参数和改进设计，可以提高齿轮传动的效率和可靠性。

在CATIA中，可以直接修改参数，并自动更新齿轮模型和装配。

利用仿真结果的反馈信息进行优化设计，从而提高齿轮传动的性能。

总结：基于CATIA的齿轮参数化设计建模及运动仿真，可以有效地提高齿轮传动的设计效率和品质。

通过参数化设计和运动仿真，可以快速生成并优化齿轮模型，验证齿轮传动的性能，提高传动效率和可靠性。

同时，CATIA提供了丰富的工具和功能，可帮助工程师进行齿轮传动的设计和优化，提高产品的竞争力和市场价值。

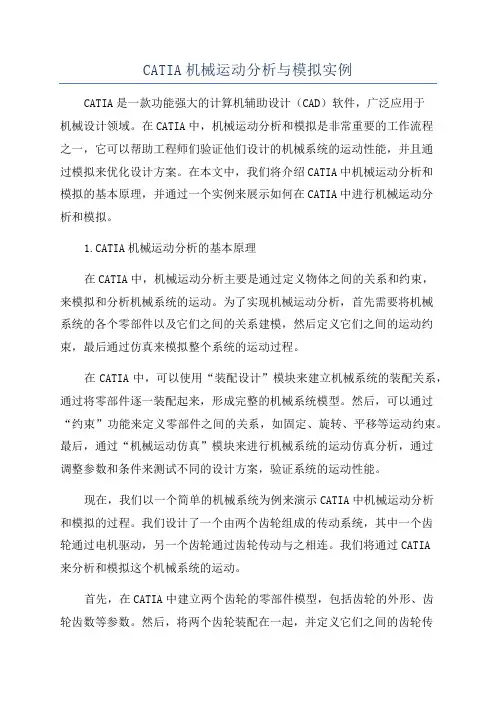

CATIA机械运动分析与模拟实例CATIA是一款功能强大的计算机辅助设计（CAD）软件，广泛应用于机械设计领域。

在CATIA中，机械运动分析和模拟是非常重要的工作流程之一，它可以帮助工程师们验证他们设计的机械系统的运动性能，并且通过模拟来优化设计方案。

在本文中，我们将介绍CATIA中机械运动分析和模拟的基本原理，并通过一个实例来展示如何在CATIA中进行机械运动分析和模拟。

1.CATIA机械运动分析的基本原理在CATIA中，机械运动分析主要是通过定义物体之间的关系和约束，来模拟和分析机械系统的运动。

为了实现机械运动分析，首先需要将机械系统的各个零部件以及它们之间的关系建模，然后定义它们之间的运动约束，最后通过仿真来模拟整个系统的运动过程。

在CATIA中，可以使用“装配设计”模块来建立机械系统的装配关系，通过将零部件逐一装配起来，形成完整的机械系统模型。

然后，可以通过“约束”功能来定义零部件之间的关系，如固定、旋转、平移等运动约束。

最后，通过“机械运动仿真”模块来进行机械系统的运动仿真分析，通过调整参数和条件来测试不同的设计方案，验证系统的运动性能。

现在，我们以一个简单的机械系统为例来演示CATIA中机械运动分析和模拟的过程。

我们设计了一个由两个齿轮组成的传动系统，其中一个齿轮通过电机驱动，另一个齿轮通过齿轮传动与之相连。

我们将通过CATIA来分析和模拟这个机械系统的运动。

首先，在CATIA中建立两个齿轮的零部件模型，包括齿轮的外形、齿轮齿数等参数。

然后，将两个齿轮装配在一起，并定义它们之间的齿轮传动关系。

接下来，建立一个电机的模型，将电机与一个齿轮相连，并定义电机的输出转速和扭矩参数。

然后，通过CATIA中的机械运动仿真模块来进行机械系统的运动分析。

首先定义电机的输入条件，如旋转速度和扭矩，然后运行仿真分析，查看齿轮系统的运动情况。

可以通过调整电机的输入条件、齿轮的参数等来优化设计方案，验证系统的运动性能。

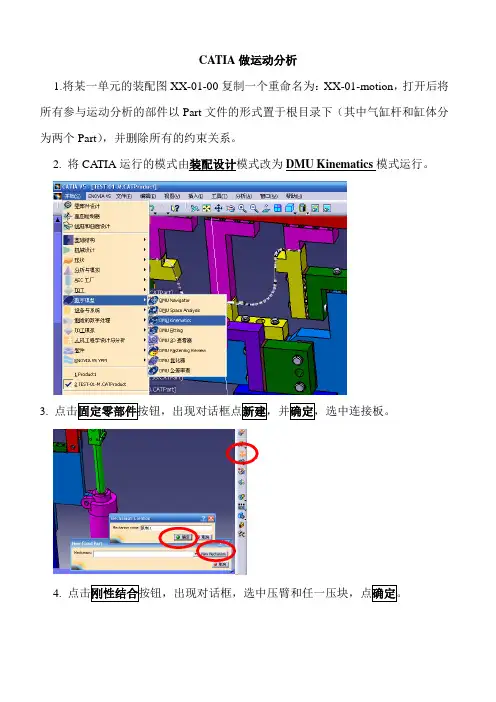

CATIA做运动分析
1.将某一单元的装配图XX-01-00复制一个重命名为：XX-01-motion，打开后将所有参与运动分析的部件以Part文件的形式置于根目录下（其中气缸杆和缸体分为两个Part），并删除所有的约束关系。

2. 将CATIA运行的模式由装配设计模式改为DMU Kinematics模式运行。

3.
4.
5. 双击装配树中的固联双击出现对话框，按下Ctrl+Shift键同时用鼠标选取其
6.
7. 选中铰支点处孔中心线对孔中心线，再选中两个在同一
8. 选中气缸旋转点处孔中心线对孔中心线，再选中两
9. 选中气缸铰接头处孔中心线对孔中心线，完成后点
10.
11.
行运动快慢的调节（数值为总运动过程所分的步数）。

12. 运动完成点
13.删除非运动部件，保存。

14.在装配设计下打开XX-01-00单元，将XX-01-Motion装入，编辑颜色使用。

本单元运动分析完成。

CATIA机械运动分析与模拟实例假设我们要设计一个能够自动关上门的机械装置。

为了实现这个功能，我们需要进行机械运动分析与模拟，以确保机械装置能够正常运行。

首先，在CATIA中创建一个新的装配文件，并导入相关零件。

这些零件包括门、门铰链、门锁等。

然后，我们需要对这些零件进行约束和装配。

门与门铰链之间可以使用铰链约束进行连接，并添加适当的约束条件，以确保门可以在一定范围内开合。

门与门锁之间可以使用接触约束进行连接，并设置适当的接触类型和参数。

完成约束和装配后，我们可以进行机械运动分析与模拟。

在CATIA的机械运动分析模块中，可以设置相关参数和条件，以模拟真实的运动情况。

例如，我们可以设置门的初始位置和速度，然后通过求解机械系统的运动方程，计算出门在一定时间内的运动轨迹和速度变化。

同时，还可以对门的运动进行可视化显示，观察门在运动过程中的变化和效果。

在进行机械运动分析与模拟之前，我们可以先进行静态分析，以确定各个零件的受力情况和稳定性。

这样可以帮助我们优化设计，并确保装置具有足够的强度和刚度，以承受运动中的各种力和负载。

完成机械运动分析和模拟后，我们可以对结果进行评估和分析。

例如，我们可以计算门在运动过程中的最大速度和加速度，以确定装置的动态性能。

同时，还可以观察门的运动路径，以确保门与其他物体之间的安全间距。

如果发现了设计上的问题或不足，我们可以对装置进行调整和优化，然后重新进行机械运动分析和模拟，直到满足设计要求为止。

综上所述，CATIA提供了强大的机械运动分析和模拟功能，可以帮助我们设计和优化机械装置。

通过进行机械运动分析和模拟，我们可以预测和评估装置的性能和运动情况，从而提高设计的准确性和效率。

这对于提高机械装置的可靠性和性能非常重要，特别是在需要实现复杂机械运动的设计中。

Catia链轮链条仿真运动教程PanyfCatia DMU 运动机构分析——链条链轮运动仿真网上关于catia做柔性零件的运动仿真的资料比较少，（也许我没找到吧）链条的模拟有看到过，但是都是单独做链条的模拟，没有加上链轮的一起仿真的。

下面做个链条与链轮一起运动的仿真教程，希望对不会的朋友有有些帮助。

（做的不好也请见谅）（以下用两个链轮做例子）首先确定所用链轮的参数——节距，滚子直径，齿数z1.z2。

确定链条的运动轨迹。

将两链轮的分度圆定位好，然后用各种线条连接成自己需要的运动轨迹。

1、如果只需要几节链条的模拟，那么只需在运动轨迹绘制几个点，（轨迹上的点与滚子中心点相合）每两个点之间的距离为所选链轮参数中的节距。

这里强调一下，这里的距离是指两点间的直线距离。

2、如果需要安装整条链条，那就需要将整条运动轨迹标以节距为间距标注好n 个点，确保相邻两点间距为节距。

（这里说一下，由于之前两链轮已经约束了，所有点都约束后会出现过分约束，可以将其中一个链轮的其中一个约束去掉或者改为参考，比如将图中的103.165删除或者，这样就可以确保每个点之间的距离都为节距）制作好单节链条，一个内挡板，一个外挡板，两点为滚子中心，距离等于节距。

（我做的比较简单，只是个样子，把滚子和内挡板做一块了）进入装配设计，导入各个零件。

将链条一内一外安装在轨迹上的点上，最后头尾相接。

安装好链轮。

如图所示这里提醒下，做链条模拟每个链节都是独立的，都要进行接合定义，举个例子，如果你的整个链条由50节链节（即50个滚子）组成，那么你就得定义51个点曲线接合，49个旋转接合。

选的越多接合越多，如果你电脑牛X，那可以选多点，如果电脑一般，就尽量少点吧。

进入DMU 运动机构建立各种接合。

首先选择固定件，把运动轨迹做为固定件。

选平面接合。

选择内挡板与运动轨迹相合的两个面建立每节链条与运动轨迹的运动接合。

（我的方法是：此接合只要对内挡板和外挡板其中一个使用。

CATIA实战案例解析CATIA（Computer Aided Three-dimensional Interactive Application）是目前工程领域中最重要的CAD/CAM/CAE软件之一。

它凭借其强大的建模和仿真功能，广泛应用于航空航天、汽车、机械等领域。

本文将通过几个实际案例来解析CATIA的应用，展示其在工程设计中的重要作用。

案例一：飞机翼盒设计在航空航天领域，飞机的翼盒设计是一个复杂而重要的工程任务。

CATIA提供了丰富的建模和分析工具，可以帮助工程师们完成这项任务。

首先，设计师可以使用CATIA的建模功能创建翼盒的三维几何形状。

然后，CATIA的分析工具可以进行强度和刚度分析，以确保翼盒在飞行中能够承受各种力学负载。

此外，CATIA还提供了流体动力学模拟，用于评估空气动力学性能。

通过CATIA的全面支持，飞机翼盒的设计过程变得更加高效和准确。

案例二：汽车车身设计在汽车工业中，车身设计扮演着至关重要的角色。

CATIA为汽车工程师提供了全面的工具，用于创建和分析车身结构。

使用CATIA的建模功能，工程师可以快速绘制出车身外形，并进行各种细节的调整。

此外，CATIA还提供了结构强度和碰撞分析工具，以确保车身在各种条件下具有足够的强度和安全性。

通过CATIA的合作性设计功能，汽车设计团队可以实时协作，提高设计效率和准确度。

案例三：机械装配设计CATIA不仅适用于大型工程项目，也广泛应用于机械细节设计和装配。

例如，在机械零部件的装配设计中，CATIA提供了先进的工具和功能。

设计师可以使用CATIA的装配动画功能，展示机械装配的过程，并检查是否存在冲突和干涉。

此外，CATIA还提供了虚拟装配功能，使设计师能够在计算机上模拟整个装配过程。

通过CATIA的帮助，机械装配设计人员可以发现和解决问题，提高装配效率。

总结CATIA作为一款强大的CAD/CAM/CAE软件，在工程领域中扮演着重要的角色。

CATIA实战案例分析与解决方案CATIA（Computer Aided Three-Dimensional Interactive Application）是一款广泛应用于航空、汽车、机械等领域的三维设计软件。

它以其强大的设计功能和高效的工程效率受到了广大设计工程师的青睐。

本文将通过具体案例分析和解决方案的提出，来展示CATIA在实际工程中的应用。

【案例一】汽车零部件设计在汽车零部件设计过程中，CATIA可以帮助工程师实现从概念设计到详细设计的无缝衔接。

以某汽车车门设计为例，首先，在CATIA中创建一个空白零部件设计文件。

然后，使用CATIA提供的建模工具绘制车门的外形轮廓。

在轮廓和基础形状确定之后，可以使用CATIA提供的强大装配功能将车门与车身其他部件进行组装。

同时，CATIA还提供了智能设计功能，可以根据设计参数自动生成多个不同尺寸的车门模型。

工程师可以通过调整参数值来改变车门的尺寸，而无需重新绘制、组装。

这大大提高了设计效率，并且确保了设计的准确性。

【解决方案一】在进行汽车零部件设计时，CATIA可以通过自动生成的模型来提高设计效率。

工程师只需要调整参数值，即可快速得到不同尺寸的模型，而无需重复设计。

此外，CATIA还提供了高效的装配功能，可以确保零部件的正确组装，并且可以对整个汽车的零部件进行协调设计，确保整车的安全性和性能。

【案例二】飞机结构设计飞机结构设计是一个复杂的过程，需要考虑多个因素，如材料特性、载荷情况、强度要求等。

CATIA提供了广泛的功能和工具，帮助工程师进行飞机结构设计，并确保设计满足安全性和性能要求。

例如，在飞机机翼的设计中，工程师可以使用CATIA提供的建模工具创建机翼的几何形状。

然后，在CATIA中进行材料属性的设定和载荷分析。

CATIA可以根据设定的材料特性和载荷情况来计算加强材料的尺寸和布局。

通过CATIA提供的仿真分析功能，工程师可以评估机翼的强度和刚度，并做出相应的设计调整。

CATIA软件机械加工模拟CATIA（Computer Aided Three-dimensional Interactive Application）是一款常用于机械设计和制造的三维计算机辅助设计软件。

它提供了多种功能，其中之一就是机械加工模拟。

本文将介绍CATIA软件的机械加工模拟功能及其应用。

一、CATIA软件机械加工模拟的概述CATIA软件的机械加工模拟功能是基于虚拟模型和数值计算的技术，通过模拟真实的加工过程，可以更好地理解并优化机械加工过程。

该功能可以帮助工程师在设计阶段就评估和验证机械零件的加工性能，避免在实际加工中出现问题。

二、CATIA软件机械加工模拟的应用领域CATIA软件的机械加工模拟功能广泛应用于各个行业，包括航空航天、汽车制造、机械制造等。

以下是几个应用领域的具体例子：1. 航空航天领域：在设计飞机零件时，通过CATIA软件的机械加工模拟功能，可以模拟飞机零件的加工过程，预测加工中可能出现的问题，并通过优化设计解决这些问题，提高零件的加工精度和质量。

2. 汽车制造领域：在设计汽车零件时，通过CATIA软件的机械加工模拟功能，可以模拟汽车零件的加工过程，评估并优化切削力、刀具寿命等加工参数，提高零件的加工效率和质量。

3. 机械制造领域：在设计机械零件时，通过CATIA软件的机械加工模拟功能，可以模拟机械零件的加工过程，优化切削路径、避免工件变形等问题，提高零件的加工精度和稳定性。

三、CATIA软件机械加工模拟的优势CATIA软件的机械加工模拟功能具有以下几个优势：1. 减少成本：通过模拟加工过程，可以及早发现并解决潜在的问题，避免因设计不完善而导致的返工和延期，从而减少成本。

2. 提高效率：通过模拟加工过程，可以评估不同加工方案的性能，并选择最优方案，提高零件的加工效率。

3. 优化设计：通过模拟加工过程，可以评估加工参数对零件质量的影响，并优化设计，提高零件的加工精度和稳定性。

今天我有个同学问我关于CATIA运动仿真的问题，是说如何利用CATIA进行四连杆的运动仿真。

这是一个较为基础的运动仿真，现在我把步骤写下来，以供参考。

第一步，首先要建立四连杆的四根杆的三维模型。

为了方便，就只以平行四边形为例来做。

建立part1，做一个20*10*5mm的长杆，然后长杆上建立两个φ
5*10mm的圆柱以做轴销之用。

如图
接着建立part2，做一个20*10*5mm的长杆，然后在长杆上做两个孔，孔的大小和位置当参考先前做的轴销。

如图
第二步，将part1和part2导入到“装配设计平台”，为四根杆做相关的约束。

采用的约束几乎相同，只用到两种。

一种是“相合约束”，另一种便是“偏移约束”。

这两种约束建立好，如图所示。

第三步，将装配好的四连杆机构导入到“DMU运动结构”平台，在这个平台里添加运动约束。

先将其中的任意一根杆设置为“固定零件”，作为固定架。

将与它连接的任意一根杆作为驱动杆，这是关键步骤。

所采用的运动约束为“旋转结合”，点击这个按钮后会要求提供结合直线与平面。

其中直线是销轴和销
孔的中心线，平面是销轴顶平面以及与杆偏移为0的面。

最重要的是要选择“驱动角度”。

主动杆驱动确定后就是其它定义另外三个运动约束，运动约束添加方法与以上相同，不同的是都不需要选择“驱动角度”，这很重要。

最后，系统会提示可以进行运动仿真。

这是一个基础的运动仿真实例，希望对我的同学有所帮助。
