最新CATIA运动仿真DMU空间分析汇总

CATIA运动仿真DMU空间分析CATIA的DMU空间分析模块可以进行设计的有效性评价。

它提供丰富的空间分析手段，包括产品干涉检查、剖面分析和3D几何尺寸比较等。

它可以进行碰撞、间隙及接触等计算，并得到更为复杂和详尽的分析结果。

它能够处理电子样机审核及产品总成过程中经常遇到的问题，能够对产品的整个生命周期（从设计到维护）进行考察。

DMU空间分析能够处理任何规模的电子样车，它适用于从日用工具到重型机械行业的各种企业。

X.1 相关的图标菜单CATIA V5的空间分析模块由一个图标菜单组成：空间分析(DMU Space Analysis)Clash: 干涉检查Sectioning: 剖面观察器Distance and Band Analysis: 距离与自定义区域分析Compare Products: 产品比较Measure Between: 测量距离和角度Measure Item: 单项测量Arc through Three Points: 测量过三点的圆弧Measure Inertia: 测量惯量3D Annotation: 三维注释Create an Annotated View: 建立注释视图Managing Annotated Views: 管理注释视图Groups: 定义产品组x.2 空间分析模块的环境参数设定在开始使用CATIA V5的空间分析模块前，我们可以根据自身的习惯特点，合理地设定其环境参数。

在菜单栏中使用下拉菜单Tools→Option→Digital Mockup打开DMU Space Analysis的环境参数设定界面，在此窗口中有六个标签，分别对应不同的参数设定。

x.2.1 干涉检查设置(DMU Clash)该设置针对Clash命令，允许设置以下内容：Retrieve Information：得到干涉的结果From previous computation：从前一个计算得到分析结果From PDM(UNIX only with ENOVIA VPM)：从PDM中得到分析结果(在UNIX系统下是ENOVIA VPM)None：（缺省）无比较Results Window /Automatically open：当进行干涉检查时自动打开结果显示窗口Display in Results box：设置缺省的显示条目list by conflict：冲突列表list by product：产品列表First line automaticallyselected：（缺省）自动选择冲突列表或产品列表的第一行Type of Computation：设置冲突的缺省类型和缺省的安全距离During Initial Computation：计算并显示所有冲突的深度和最小距离x.2.2 干涉检查细节设置(DMU Clash – Detailed Computation)该设置针对Clash命令，允许设置以下内容：Level of Detail：设置细节的级别Element：（缺省）让用户全面地工作于产品级别，直到查明有关的元素。

CATIA_DMU运动分析CATIA_DMU（数字机械设计合作环境）是达索系统公司开发的一款计算机辅助设计软件，它提供了一系列功能强大的工具，用于进行机械运动分析。

在设计过程中，通过对机械运动进行模拟和分析，可以评估和优化设计方案，提高产品的性能和可靠性。

CATIA_DMU运动分析提供了几个关键功能，包括逆向动力学分析、正向动力学分析、动力学优化、虚拟样机等。

这些功能使得设计师能够模拟和分析机械在运动过程中的各种力和力矩，以及关节、连杆等部件的运动轨迹和速度。

以下是对CATIA_DMU运动分析的详细介绍。

首先，逆向动力学分析是CATIA_DMU运动分析的核心功能之一、它可以通过给定的位移、速度和加速度，计算出机械系统中各个部件所受的力和力矩。

对于复杂的机械系统，逆向动力学分析可以帮助设计师确定各个部件的负载情况，以及评估系统的性能和可靠性。

通过合理选择部件的材料和尺寸，可以降低系统的应力和降低故障的风险。

其次，正向动力学分析是CATIA_DMU运动分析的另一个重要功能。

它可以根据给定的力和力矩，计算出机械系统中各个部件的运动轨迹和速度。

正向动力学分析可以帮助设计师预测机械系统在运行过程中的性能，例如加速度、速度和停止时间等。

通过优化初始条件和设计参数，可以改进系统的运动性能，并取得更好的控制效果。

此外，动力学优化是CATIA_DMU运动分析的又一个重要功能。

它可以根据设计要求和约束条件，通过调整设计参数，优化机械系统的动力学性能。

动力学优化可以帮助设计师找到最优的设计方案，以实现最佳的性能和效益。

通过不断迭代和优化，可以改善机械系统的稳定性、响应时间和能耗水平等。

最后，虚拟样机是CATIA_DMU运动分析的一个特殊功能。

它可以通过模拟和分析机械系统的运动过程，实现在虚拟环境中对系统进行检查和验证。

虚拟样机可以帮助设计师发现和解决潜在的问题，避免在实际制造和测试过程中出现错误和故障。

通过与其他模块的集成，例如CAD、CAE和CAM，虚拟样机可以提供全面的设计和仿真环境。

第五章DMU 机构运动分析　1 第五章CATIA V5 DMU 机构运动分析目录　1产品介绍 (4)2图标功能介绍(基本概念、基本界面介绍) (4)2.1DMU运动仿真（DMU Simulation）工具条 (4)2.2DMU运动副创建工具条（Kinematics Joints） (4)2.3DMU Generic Animation (5)2.4机构刷新（DMU Kinematics Update） (6)2.5干涉检查模式工具条（Clash Mode） (6)2.6DMU 空间分析（DMU Space Analysis） (6)3功能详细介绍 (7)3.1DMU运动仿真（DMU Simulation）工具条 (7)3.1.1用命令驱动仿真（Simulating with Commands） (7)3.1.2用规则驱动仿真（Simulating With Laws） (9)3.1.3仿真感应器（Sensors） (10)3.1.4机构修饰（Mechanism Dressup） (12)3.1.5创建固定副（Fixed Part） (12)3.1.6装配约束转换（Assembly Constraints Conver） (13)3.1.7测量速度和加速度（Speeds and Accelerations） (15)3.1.8机构分析（Mechanism Analysis） (17)3.2DMU运动副创建工具条（Kinematics Joints） (19)3.2.1创建转动副（Creating Revolute Joints)点击 (19)3.2.2创建滑动副（Creating Prismatic Joints） (20)3.2.3同轴副（Creating Cylindrical Joints） (21)3.2.4创建球铰连接（Creating Spherical Joints） (22)3.2.5创建平动副（Creating Planar Joints） (23)3.2.6创建刚性副（Rigid Joints） (24)3.2.7点-线副（Point Curve Joints） (24)3.2.8曲线滑动副（Slide Curve Joints） (25)3.2.9点-面副（Point Surface Joints） (26)3.2.10万向节（Universal Joints） (26)3.2.11CV连接（CV Joints） (27)3.2.12创建齿轮副（Gear Joints） (28)2 第五章CATIA V5 DMU 机构运动分析3.2.13滑动-转动复合运动副（Rack Joints） (30)3.2.14滑动-滑动复合运动副（Cable Joints） (32)3.2.15用坐标系法建立运动副（Creating Joints Using Axis Systems） (32)3.3DMU Generic Animation工具条 (34)3.3.1创建运动仿真记录（Simulation） (34)3.3.2生成重放文件（Generate Replay） (36)3.3.3重放（Replay） (37)3.3.4仿真播放器（Simulation Player） (37)3.3.5编辑序列（Edit Sequence） (37)3.3.6包络体（Swept Volume） (37)3.3.7生成轨迹线（Trace） (37)3.4机构刷新（DMU Kinematics Update） (38)3.4.1机构位置刷新（Update） (38)3.4.2输入子机构（Import Sub-Mechanisms） (38)3.4.3重设位置（Reset Positions） (39)3.5干涉检查模式工具条（Clash Mode） (40)3.5.1关闭干涉检查（Clash Detection（Off） (40)3.5.2打开干涉检查（Clash Detection（On） (40)3.5.3遇到干涉停止（Clash Detection（Stop） (40)3.6DMU 空间分析（DMU Space Analysis） (40)3.6.1干涉检查（Clash） (40)3.6.2距离和距离带分析（Distance and band analysis） (40)3.7示例 (41)3 第五章CATIA V5 DMU 机构运动分析4 第五章CATIA V5 DMU 机构运动分析1 产品介绍DMU 机构运动分析（Kin ）2 图标功能介绍(基本概念、基本界面介绍)是专门做DMU 装配运动仿真的模块。

CATIA运动仿真DMU空间分析
一、CATIA关于动态仿真的介绍
CATIA动态仿真是一款非常先进和强大的模拟软件，它提供了强大的
模拟技术，它使用创建复杂机械组件和机械系统的过程变得简单，更快捷，更安全。

它提供强大的模拟技术，可以模拟机械系统的运动，尤其是双向
模拟，它可以将机械系统的运动还原到任何位置，从而更好地模拟机械系
统的运动，便于确定机械系统的建模参数，如型号，装配参数等，对于机
械模型的仿真来说，这是一个非常重要的工具，可以处理多种复杂的机械
设计任务，更好地模拟机械系统的行为，进行有效的实验验证。

二、CATIA动态仿真的功能
1、CATIA动态仿真功能：支持动画功能，可以在动画模式下模拟机
械系统的运动，准确演示机械系统的设计方案，帮助机械设计者完成机械
系统的设计；
2、双向模拟：可以模拟机械系统的双向运动，可以从模型驱动，也
可以从轨迹驱动，在复杂的机械系统中，可以模拟机械系统的双向运动，
实现机械系统动态特性的曲线和表达式，结合运动模拟可以实现选择性的
光滑动画效果；
3、空间分析：可以支持复杂机械系统的空间分析。

DMU空间分析CATIA的DMU空间分析模块可以进行设计的有效性评价。

它提供丰富的空间分析手段，包括产品干涉检查、剖面分析和3D几何尺寸比较等。

它可以进行碰撞、间隙及接触等计算，并得到更为复杂和详尽的分析结果。

它能够处理电子样机审核及产品总成过程中经常遇到的问题，能够对产品的整个生命周期（从设计到维护）进行考察。

DMU空间分析能够处理任何规模的电子样车，它适用于从日用工具到重型机械行业的各种企业。

X.1 相关的图标菜单CATIA V5的空间分析模块由一个图标菜单组成：空间分析(DMU Space Analysis)Clash: 干涉检查Sectioning: 剖面观察器Distance and Band Analysis: 距离与自定义区域分析Compare Products: 产品比较Measure Between: 测量距离和角度Measure Item: 单项测量Arc through Three Points: 测量过三点的圆弧Measure Inertia: 测量惯量3D Annotation: 三维注释Create an Annotated View: 建立注释视图Managing Annotated Views: 管理注释视图Groups: 定义产品组x.2 空间分析模块的环境参数设定在开始使用CATIA V5的空间分析模块前，我们可以根据自身的习惯特点，合理地设定其环境参数。

在菜单栏中使用下拉菜单ToolsÆOptionÆDigital Mockup打开DMU Space Analysis的环境参数设定界面，在此窗口中有六个标签，分别对应不同的参数设定。

x.2.1 干涉检查设置(DMU Clash)该设置针对Clash命令，允许设置以下内容：Retrieve Information：得到干涉的结果From previous computation：从前一个计算得到分析结果From PDM(UNIX only with ENOVIA VPM)：从PDM中得到分析结果(在UNIX系统下是ENOVIA VPM)None：（缺省）无比较Results Window /Automatically open：当进行干涉检查时自动打开结果显示窗口Display in Results box：设置缺省的显示条目list by conflict：冲突列表list by product：产品列表First line automatically selected：（缺省）自动选择冲突列表或产品列表的第一行Type of Computation：设置冲突的缺省类型和缺省的安全距离During Initial Computation：计算并显示所有冲突的深度和最小距离x.2.2 干涉检查细节设置(DMU Clash – Detailed Computation)该设置针对Clash命令，允许设置以下内容：Level of Detail：设置细节的级别Element：（缺省）让用户全面地工作于产品级别，直到查明有关的元素。

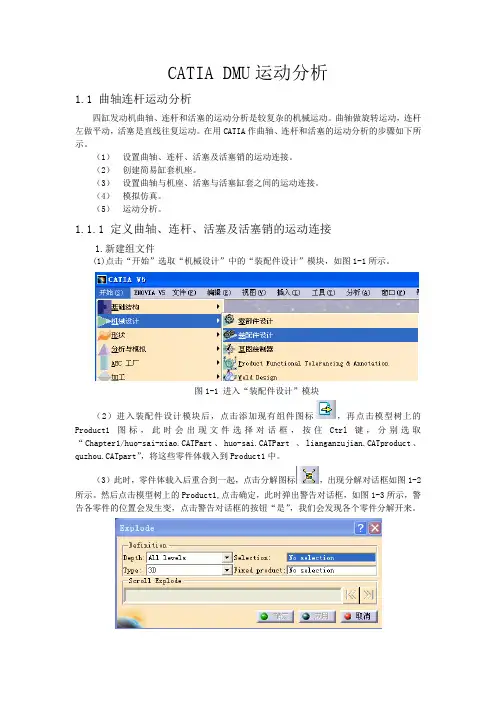

CATIA DMU运动分析1.1 曲轴连杆运动分析四缸发动机曲轴、连杆和活塞的运动分析是较复杂的机械运动。

曲轴做旋转运动，连杆左做平动，活塞是直线往复运动。

在用CATIA作曲轴、连杆和活塞的运动分析的步骤如下所示。

（1）设置曲轴、连杆、活塞及活塞销的运动连接。

（2）创建简易缸套机座。

（3）设置曲轴与机座、活塞与活塞缸套之间的运动连接。

（4）模拟仿真。

（5）运动分析。

1.1.1 定义曲轴、连杆、活塞及活塞销的运动连接1.新建组文件(1)点击“开始”选取“机械设计”中的“装配件设计”模块，如图1-1所示。

图1-1 进入“装配件设计”模块（2）进入装配件设计模块后，点击添加现有组件图标，再点击模型树上的Product1图标，此时会出现文件选择对话框，按住Ctrl键，分别选取“Chapter1/huo-sai-xiao.CATPart、huo-sai.CATPart 、lianganzujian.CATproduct、quzhou.CATpart”，将这些零件体载入到Product1中。

（3）此时，零件体载入后重合到一起，点击分解图标，出现分解对话框如图1-2所示。

然后点击模型树上的Product1,点击确定，此时弹出警告对话框，如图1-3所示，警告各零件的位置会发生变，点击警告对话框的按钮“是”，我们会发现各个零件分解开来。

图1-2 分解对话框图1-3 警告对话框（3）由于连杆体零件是装配体，各部分之间存在约束，点击“全部更新”按钮，我们会发现连杆体组件恢复装配后的样子。

（4）点击“约束”工具栏中的“相合约束”图标，分别选择活塞销中心线及活塞孔中心线，如图1-4所示。

然后点击“约束”工具栏中的“偏移约束”图标，选择活塞销的一个端面及活塞孔一侧的凹下去细环端面，如图1-5所示，此时出现“约束属性”对话框，如图1-6所示。

将对话框中的“偏移”一栏改为“3.75mm”，点击“确定”按钮，完成活塞销端面和活塞内凹孔细环端面之间的偏移约束关系。

CATIA运动仿真DMU空间分析CATIA的DMU空间分析模块可以进行设计的有效性评价。

它提供丰富的空间分析手段，包括产品干涉检查、剖面分析和3D几何尺寸比较等。

它可以进行碰撞、间隙及接触等计算，并得到更为复杂和详尽的分析结果。

它能够处理电子样机审核及产品总成过程中经常遇到的问题，能够对产品的整个生命周期（从设计到维护）进行考察。

DMU空间分析能够处理任何规模的电子样车，它适用于从日用工具到重型机械行业的各种企业。

X.1 相关的图标菜单CATIA V5的空间分析模块由一个图标菜单组成：空间分析(DMU Space Analysis)Clash: 干涉检查Sectioning: 剖面观察器Distance and Band Analysis: 距离与自定义区域分析Compare Products: 产品比较Measure Between: 测量距离和角度Measure Item: 单项测量Arc through Three Points: 测量过三点的圆弧Measure Inertia: 测量惯量3D Annotation: 三维注释Create an Annotated View: 建立注释视图Managing Annotated Views: 管理注释视图Groups: 定义产品组x.2 空间分析模块的环境参数设定在开始使用CATIA V5的空间分析模块前，我们可以根据自身的习惯特点，合理地设定其环境参数。

在菜单栏中使用下拉菜单Tools→Option→Digital Mockup打开DMU Space Analysis的环境参数设定界面，在此窗口中有六个标签，分别对应不同的参数设定。

x.2.1 干涉检查设置(DMU Clash)该设置针对Clash命令，允许设置以下内容：Retrieve Information：得到干涉的结果From previous computation：从前一个计算得到分析结果From PDM(UNIX only with ENOVIA VPM)：从PDM中得到分析结果(在UNIX系统下是ENOVIA VPM)None：（缺省）无比较Results Window /Automatically open：当进行干涉检查时自动打开结果显示窗口Display in Results box：设置缺省的显示条目list by conflict：冲突列表list by product：产品列表First line automatically selected：（缺省）自动选择冲突列表或产品列表的第一行Type of Computation：设置冲突的缺省类型和缺省的安全距离During Initial Computation：计算并显示所有冲突的深度和最小距离x.2.2 干涉检查细节设置(DMU Clash – Detailed Computation)该设置针对Clash命令，允许设置以下内容：Level of Detail：设置细节的级别Element：（缺省）让用户全面地工作于产品级别，直到查明有关的元素。

CATIA运动仿真DMU空间分析CATIA运动仿真DMU空间分析是一种基于CATIA软件平台进行的运动分析和仿真技术。

该技术通过对机械系统的各种运动进行模拟和分析，可以帮助设计人员更好地理解机械系统的运动行为，并找出系统中可能存在的问题。

下面将详细介绍CATIA运动仿真DMU空间分析的原理、应用和优势。

CATIA运动仿真DMU空间分析的原理是基于动力学理论和计算机仿真技术。

首先，使用CATIA软件建立机械系统的三维模型，并设定系统的运动参数，如速度、加速度等。

然后，根据模型和参数，通过解析学方法求解系统的运动方程。

最后，利用计算机仿真技术，将求解得到的运动方程转化为计算机程序，进行数字仿真。

CATIA运动仿真DMU空间分析具有广泛的应用领域。

在机械设计中，可以对机械系统的运动性能进行分析，如运动轨迹、速度、加速度等，从而优化系统设计。

在工程实施中，可以模拟和分析机械系统的各种运动情况，如工作过程中的振动、冲击等，从而预防事故和故障。

在产品制造中，可以预测机械系统的运动性能，如工件在加工过程中的变形、修正等。

另外，还可以应用于各种教育和培训活动中，提高学生和工程师的运动分析和仿真能力。

CATIA运动仿真DMU空间分析有以下几个优势。

首先，它具有较高的准确性和可靠性，能够在很大程度上预测和模拟机械系统的运动行为。

其次，它具有较高的灵活性和适用性，可以应用于不同类型的机械系统和运动场景。

再次，它具有较高的效率和便捷性，能够快速分析系统的运动性能，并给出相应的结果。

最后，它具有较高的可视化和交互性，能够直观地展示系统的运动轨迹和性能，并支持用户交互操作。

综上所述，CATIA运动仿真DMU空间分析是一种基于CATIA软件平台进行的运动分析和仿真技术，可以帮助设计人员更好地理解机械系统的运动行为，并找出系统中可能存在的问题。

它具有广泛的应用领域和较高的优势，对于机械设计、工程实施、产品制造和教育培训等方面都具有积极的促进作用。

1产品介绍DMU机构运动分析（Kin）是专门做DMU装配运动仿真的模块。

针对大型产品如整车、飞机、轮船等的机构运动状态进行评价。

2图标功能介绍(基本概念、基本界面介绍)2.1DMU运动仿真（DMU Simulation）工具条命令驱动仿真（Simulating with Commands）规则驱动仿真（Simulating With Laws）机构修饰（Mechanism Dressup）创建固定副（Fixed Part）装配约束转换（Assembly Constraints Conver）测量速度和加速度（Speeds and Accelerations）机构分析（Mechanism Analysis）2.2DMU运动副创建工具条（Kinematics Joints）创建转动副（Creating Revolute Joints)创建滑动副（Creating Prismatic Joints）创建同轴副（Creating Cylindrical Joints）创建球铰连接（Creating Spherical Joints）创建平动副（Creating Planar Joints）创建刚性副（Rigid Joints）点-线副（Point Curve Joints）曲线滑动副（Slide Curve Joints）点-面副（Point Surface Joints）万向节（Universal Joints）CV连接（CV Joints）创建齿轮副（Gear Joints）滑动-转动复合运动副（Rack Joints）滑动-滑动复合运动副（Cable Joints）用坐标系法建立运动副（Creating Joints Using Axis Systems）2.3DMU Generic Animation创建运动仿真记录（Simulation）生成重放文件（Generate Replay）重放（Replay）仿真播放器（Simulation Player）编辑序列（Edit Sequence）包络体（Swept Volume）生成轨迹线（Trace）2.4机构刷新（DMU Kinematics Update）机构位置刷新（Update）输入子机构（Import Sub-Mechanisms）重设位置（Reset Positions）2.5干涉检查模式工具条（Clash Mode）关闭干涉检查（C lash Detection（Off））打开干涉检查（C lash Detection（On））遇到干涉停止（C lash Detection（Stop））2.6DMU 空间分析（DMU Space Analysis）干涉检查（Clash）距离和距离带分析（Distance and band analysis）3功能详细介绍3.1DMU运动仿真（DMU Simulation）工具条3.1.1用命令驱动仿真（Simulating with Commands）是用命令驱动的方式对已创建的机构进行运动仿真，这种方法比较直接、简便，但不能记录下来。

CATIA的DMU空间分析模块可以进行设计的有效性评价。

它提供丰富的空间分析手段，包括产品干涉检查、剖面分析和3D几何尺寸比较等。

它可以进行碰撞、间隙及接触等计算，并得到更为复杂和详尽的分析结果。

它能够处理电子样机审核及产品总成过程中经常遇到的问题，能够对产品的整个生命周期（从设计到维护）进行考察。

DMU空间分析能够处理任何规模的电子样车，它适用于从日用工具到重型机械行业的各种企业。

X.1 相关的图标菜单CATIA V5的空间分析模块由一个图标菜单组成：空间分析(DMU Space Analysis)Clash: 干涉检查Sectioning: 剖面观察器Distance and Band Analysis: 距离与自定义区域分析Compare Products: 产品比较Measure Between: 测量距离和角度Measure Item: 单项测量Arc through Three Points: 测量过三点的圆弧Measure Inertia: 测量惯量3D Annotation: 三维注释Create an Annotated View: 建立注释视图Managing Annotated Views: 管理注释视图Groups: 定义产品组x.2 空间分析模块的环境参数设定在开始使用CATIA V5的空间分析模块前，我们可以根据自身的习惯特点，合理地设定其环境参数。

在菜单栏中使用下拉菜单ToolsàOptionàDigital Mockup打开DMU Spac e Analysis的环境参数设定界面，在此窗口中有六个标签，分别对应不同的参数设定。

x.2.1 干涉检查设置(DMU Clash)该设置针对Clash命令，允许设置以下内容：Retrieve Information：得到干涉的结果From previous computation：从前一个计算得到分析结果From PDM(UNIX only with ENOVIAVPM)：从PDM中得到分析结果(在UNIX系统下是ENOVIA VPM)None：（缺省）无比较Results Window /Automatically open：当进行干涉检查时自动打开结果显示窗口Display in Results box：设置缺省的显示条目list by conflict：冲突列表list by product：产品列表First line automatically selected：（缺省）自动选择冲突列表或产品列表的第一行Type of Computation：设置冲突的缺省类型和缺省的安全距离During Initial Computation：计算并显示所有冲突的深度和最小距离x.2.2 干涉检查细节设置(DMU Clash – Detailed Computation)该设置针对Clash命令，允许设置以下内容：Level of Detail：设置细节的级别Element：（缺省）让用户全面地工作于产品级别，直到查明有关的元素。

产品研发一部底盘室：马学超题目：CATIA的DMU运动机构模块功能介绍CATIA—DMU运动机构CATIA DMU 运动机构•对于产品的数字模型而言，进行准确的机构运动及状态分析，是十分基本并且重要的功能。

在DMU运动机构系统中，我们可以依照运十分基本并且重要的功能在运动机构系统中我们可以依照运动学的原理，通过约束自由度的方式建立机构，并且分析机构的运动状态与移动轨迹；态与轨•本文主要提供几种基本的结合，使我们建立机构运动，并且可以本文主要提供几种基本的结合使我们建立机构运动并且可以进行动态仿真，记录运动情形，制作成影片播放；CATIA DMU运动机构CATIA—DMU 运动机构•模块简介：CATIA—DMU运动机构CATIA DMU 运动机构•功能键一览：功能键览CATIA DMU 运动机构CATIA—DMU运动机构•过程：—————将装配件导入DMU模块建立机械装置分析运动结合类型—建立运动结合——约束固定件——设置驱动形式——（两种做法运动仿真）：运动仿真）1、使用命令进行模拟（可编辑传感器，导出数据，并绘制图形）；2、模拟（可生成自动播放动画，也可编辑传感器）——可通过编译模拟，生成重放，——生成包络体；CATIA DMU 运动机构CATIA—DMU运动机构•运动结合点：运动结合点从左至右结合类型依次为：：旋转结合；：棱形结合；：圆柱结合；：螺钉结合；：球面结合：平面结合；：刚性结合；：点线结合；：滑动曲线结合；：滚动曲线结合；：点面结合；：通用结合；：CV结合；：齿轮结合；：架子结合；：电缆结合；：基于轴的结合；CATIA—DMU 运动机构CATIA DMU 运动机构•：旋转结合1、点击按钮，弹出右图1窗口；图12、点击右上角“新机械装置”，弹出图2窗口；图23、单击“确定”按钮，弹出图1窗口图3CATIA DMU 运动机构CATIA—DMU运动机构4、图中“直线1”、“直线2”、“平面1”、“平面2”依次选取螺栓轴线、螺母轴线、螺栓垂直轴线平面、螺母垂直轴线平面，螺栓一垂直轴线平面、螺母一垂直轴线平面，并点击“偏移”与“驱动角度”按钮，如右图4显示，并单击“确定”图4CATIA DMU 运动机构CATIA—DMU运动机构5、单击中的按钮，弹出右图所示窗口，然后直接左键单击螺弹出右图所示窗然后直接左键单击螺栓part，这时系统会出现“可以模拟机械装置”提示，点击确定CATIA—DMU运动机构CATIA DMU 运动机构6、在左侧树中双击图中高亮显示的旋转结合，在左侧树中双击图中高亮显示的“旋转”结合，便会弹出如右图5所示窗口，在窗口‐360deg和+360deg处可修改角度范围，修改完点击确定；（注意此时机械装置自由度=0，若不为0是不能仿真的，此项尤为重要，下述每个结合均是如此，不再反复强调）图5CATIA—DMU运动机构CATIA DMU 运动机构点中使用7、点击中的（使用命令进行模拟）按钮，弹出右图6所示窗口，点击“模拟”下的“立刻”按钮，便可拖动上面的游标随意旋转；也可使用“按需要”命令，修改一下右上角数字框中的数据，就可点击下方的箭头标示，使构件自行转动；图6箭头标示使构件自行转动CATIA—DMU运动机构CATIA DMU 运动机构•：棱形结合棱形结合1、单击（棱形结合）按钮，弹出如右图1所示窗口单击（棱形结合）按钮弹出如右图图12、点击右上角“新机械装置”按钮，弹出图2所示窗口图2 3、单击确定按钮，图1窗口变为图3所示窗口，图3CATIA—DMU运动机构CATIA DMU 运动机构4、窗口中“直线1”、“直线2”、“平面1”、“平面2”、分别选择螺栓轴线、螺母轴线、螺栓中的zx平面、螺母中的zx平面（所选平面必须与所选直线平行），并点选“驱动长度”按钮，如右图4所示，并单击确定；图4CATIA DMU 运动机构CATIA—DMU运动机构5、单击中的按钮，弹出右图所示窗口，然后直接左键单击螺弹出右图所示窗然后直接左键单击螺栓part，这时系统会出现“可以模拟机械装置”提示，点击确定CATIA—DMU 运动机构CATIA DMU 运动机构6、在左侧树中双击图中高亮显示的“棱形”结合，所示窗在窗便会弹出如右图5所示窗口，在窗口‐100mm 和100mm 处可修改长度范围，修改完点击确定；图5CATIA—DMU运动机构CATIA DMU 运动机构点中使用7、点击中的（使用命令进行模拟）按钮，弹出右图6所示窗口，点击“模拟”下的“立刻”按钮，便可拖动上面的游标随意移动；也可使用“按需要”命令，修改一下右上角数字框中的数据，就可点击下方的箭头标示，使构件自行移动；图6箭头标示使构件自行移动CATIA—DMU 运动机构CATIA DMU 运动机构•圆柱结合单击（圆柱结合）按钮弹出如右图图11、单击（圆柱结合）按钮，弹出如右图1所示窗口图22、点击右上角“新机械装置”按钮，弹出图2所示窗口3、单击确定按钮，图1窗口变为图3所示窗口，图3CATIA—DMU 运动机构CATIADMU 运动机构线、螺母轴线，并点选“驱动角度”、“驱动长度”按钮如右图所示并单击确定圆长度”按钮，如右图4所示，并单击确定；（圆图4柱）结合从动件既可沿轴向转动，也可同时沿轴向移动）；CATIA DMU 运动机构CATIA—DMU运动机构5、单击中的按钮，弹出右图所示窗口，然后直接左键单击螺弹出右图所示窗然后直接左键单击螺栓part，这时系统会出现“可以模拟机械装置”提示，点击确定CATIA DMU 运动机构CATIA—DMU运动机构6、在左侧树中双击图中高亮显示的“圆柱面”结合，便会弹出如右图5所示窗口，在窗口‐100mm和所示窗在窗100mm处可修改长度范围，在窗口‐360deg和360deg处可修改角度范围，修改完点击确定；图5CATIA—DMU运动机构CATIA DMU 运动机构点中使用7、点击中的（使用命令进行模拟）按钮，弹出右图6所示窗口，点击“模拟”下的“立刻”按钮，便可拖动上面的游标随意移动和转动；也可使用“按需要”命令，修改一下右上角数字框中的数据，就可点击下方的箭头标示，使构件自行移动和转动；图6据就可点击下方的箭头标示使构件自行移动和转动CATIA—DMU 运动机构CATIA DMU 运动机构•螺钉结合单击（螺钉结合）按钮弹出如右图图11、单击（螺钉结合）按钮，弹出如右图1所示窗口图22、点击右上角“新机械装置”按钮，弹出图2所示窗口3、单击确定按钮，图1窗口变为图3所示窗口，图3CATIA—DMU运动机构CATIA DMU 运动机构4、窗口中“直线1”、“直线2”分别选择螺栓轴线、螺母轴线，并点选“驱动角度”、或“驱动长度”按钮，如右图4所示，并单击确定；（螺钉结合可通过驱动角度和螺距的设置控制运动，也可通过驱动长度的设置控制运动）；动也可通过驱动长度的设置控制运动）图4CATIA—DMU运动机构CATIA DMU 运动机构5、单击中的按钮，单击弹出右图所示窗口，然后直接左键单击螺栓part，这时系统会出现“可以模拟机械装提示点击确定；装置”提示，点击确定；CATIA DMU 运动机构CATIA—DMU运动机构6、在左侧树中双击图中高亮显示的“螺钉”结合，便会弹出如右图5所示窗口，在窗口“螺距”处所示窗在窗“螺距”处可修改螺栓螺母的螺距，在窗口‐360deg和360deg处可修改角度范围，修改完点击确定；图5CATIA—DMU运动机构CATIA DMU 运动机构点中使用7、点击中的（使用命令进行模拟）按钮，弹出右图6所示窗口，点击“模拟”下的“立刻”按钮，便可拖动上面的游标随意移动和转动；也可使用“按需要”命令，修改一下右上角数字框中的数据，就可点击下方的箭头标示，使构件自行移动和转动；图6据就可点击下方的箭头标示使构件自行移动和转动CATIA—DMU 运动机构CATIA DMU 运动机构•球面结合（球头连接）单击（螺钉结合）按钮弹出如右图图11、单击（螺钉结合）按钮，弹出如右图1所示窗口图22、点击右上角“新机械装置”按钮，弹出图2所示窗口3、单击确定按钮，图1窗口变为图3所示窗口，图3CATIA—DMU 运动机构CATIA DMU 运动机构4、在窗口中，点1点选球头面，自动识别球心；在窗口中，点点2点选球套面，自动识别球心位置，如右图所示可先在p中建球点4所示，也可先在part 中建立球心点，前后然后点选时只需直接选取点就行，选选取完之后点击确定，点击确定之后，两球心会相合在一起；4图CATIA DMU 运动机构CATIA—DMU运动机构5、单击中的按钮，此时系统并未自动弹出“可以模拟机械装置”窗口，在树中打开“机械装置”，发现此时的自由度=3，并不等于0，所以只有球面结合和固定件的情况下，是“球面结合”和“固定件”的情况下是不能进行仿真的，“球面结合”必须和其他带有驱动性质的结合一起使用；CATIA DMU 运动机构CATIA—DMU运动机构•平面结合平面结合和球面结合的步骤基本一样，并且只是约束平面结合和固定件的话机械装置的自由度也不为0，需要和别需要和别的带有驱动性质的结合在一起使用；的带有驱动性质的结合在起使用CATIA—DMU运动机构CATIA DMU 运动机构•刚性结合刚性结指将零件具有动式零件刚性结合是指将零件与已经具有运动形式的零件固定在一起，与其做相同的运动，或是与固定件绑定在一起不做运动；窗口中的“零件1”选择已经具有运动形式零件，“零件2”选择要与之刚性结合的零件；CATIA—DMU运动机构CATIA DMU 运动机构•点曲线结合点曲线结合是指一个part以本身的一个点与另外一各part点曲线结合是指个t以本身的个点与另外各t 中的一条曲线连接点沿着曲线方向移动中的一条曲线连接，点沿着曲线方向移动；CATIA—DMU运动机构CATIA DMU 运动机构将曲线固定后，这时系统并不会提示“可以模拟机械装置”，如右图所示，机械装置的自由度=3，并不为0，因为点所在的part并没限制本身的旋转自由度，所以点曲面结合也需要与其他具有驱动特性的结合配合使用；CATIA DMU 运动机构CATIA—DMU运动机构•滑动曲线结合滑动曲线结合，顾名思义就是一条曲线沿着另一条曲线滑动，但仅仅曲线沿着另一条曲线滑动但仅仅约束滑动结合，机械装置的自由度还不为0，必须要与其他形式的结合配合使用；CATIA DMU 运动机构CATIA—DMU运动机构•滚动曲线结合滚动曲线结合，顾名思义就是一条曲线沿着另一条曲线滚动，但仅仅曲线沿着另一条曲线滚动但仅仅约束滚动结合，机械装置的自由度还不为0，必须要与其他形式的结合配合使用；CATIA DMU 运动机构CATIA—DMU运动机构•点曲面结合点曲面结合，顾名思义就是一个点在一个曲面上运动，但这是远远不够的，无论是方向还是转动的自由度都没有约束完全，方向还是转动的自由度都没有约束完全所以是不能够模拟仿真，也需要与其他形式的结合一起使用；CATIA DMU 运动机构CATIA—DMU运动机构•通用结合通用结合是两个旋转结合的复合，将第一个旋转结合进行驱动的设置，第二个旋转不用设置驱动，通过通用结合，就是将第二个旋转结合的旋转零件的轴线与第个旋转结合的旋转零件的轴线连接起来，成为第个旋转件的轴线与第一个旋转结合的旋转零件的轴线连接起来成为第一个旋转零件的从动件；具体操作如下：CATIA DMU 运动机构CATIA—DMU运动机构1、在蓝色零件和灰色零件之间建立旋转结合，命名为“旋转1”，并设置“驱动角度”；CATIA DMU 运动机构CATIA—DMU运动机构2、分别在绿色零件与灰色零件、浅蓝色零件和灰色零件之间建立旋转分别在绿色零件与灰色零件浅蓝色零件和灰色零件之间建立旋转结合，分别命名为“旋转2”、“旋转3”，这两个旋转都不设置“驱动角度”，并将灰色零件设置为固定件；旋转2旋转3CATIA DMU 运动机构CATIA—DMU运动机构3、点击（通用结合）按钮，出现如下图所示窗口，“旋转1”处选择蓝色零件轴线，“旋转2”处选择绿色零件轴线，“十字销轴线方向”选择“垂直于旋转2”，点击确定；CATIA DMU 运动机构CATIA—DMU运动机构4、重复使用通用结合，如下图所示：“旋转1”选择绿色零件轴线，“旋”选择浅蓝色零件“十字销轴线”选择“垂直于旋转”点击确转2选择浅蓝色零件，十字销轴线选择垂直于旋转1，点击确定之后，系统便会提示“可以模拟机械装置”；CATIA—DMU运动机构CATIA DMU 运动机构操作完成后，具体树的情况见右图，图中两个U形接合右图，图中两个“形接合”便是通用结合；CATIA DMU 运动机构CATIA—DMU运动机构•CV结合CV结合与通用结合一样，CV结合只是可以同时识别连接三个旋转结合，并且也是只需第一个旋转结合设置驱动角度就行，后两个旋转结合都是随动件；CATIA DMU 运动机构CATIA—DMU运动机构展开左边的树可以发现展开左边的树，可以发现，cv结合就是两个通用结合的复合，而通用结合就是两个旋转结合的复合；CATIA DMU 运动机构CATIA—DMU运动机构•齿轮结合齿轮结合也是复合结合，也要识别两个旋转结合，所以首先要在两个齿轮和支座之间建立旋转结合；CATIA—DMU运动机构CATIA DMU 运动机构点击齿轮结合，窗口中的旋转结合1、口中的“旋转结合”“旋转结合2”分别要在树中选取；比率填写小齿轮与大齿轮的分度圆直径比；旋转方向，紧挨着的两个齿轮方向相反，若两齿轮间默认有中间齿轮话，则方向相同；驱动角度依据具体情况选取主从动关系；CATIA—DMU运动机构CATIA DMU 运动机构•架子结合架子结指就轮架子结合指的就是齿轮齿条的运动结合，也是复合结合，首先要在齿条和支座之间建立棱形结合，在齿轮和支座之间建立旋转结合，建立完成之后，如右图树中所示；CATIA DMU 运动机构CATIA—DMU运动机构点击架子结合，弹出右上图，“棱形结合”处在树中选择“棱形.1”，“旋转结合”选择“旋转.2”；比率处选择定义，弹出右中图所示窗口，“半径”处选取齿轮分度圆直径，窗口会自动生成比率，点击确定，会转至右图下所示窗口；驱动方式的地方，根据具体情况选取“棱形的驱动长度”或是“旋转示窗口驱动方式的地方根据具体情况选取“棱形的驱动长度”或是“旋转的驱动角度”，点击确定完成，即可模拟仿真；CATIA—DMU运动机构CATIA DMU 运动机构•电缆结合电缆结合是指将两个滑块用虚拟滑轮通过虚拟滑轮连接起来，所以要先在绿色滑块与支撑座、蓝色滑块与支撑座之间建立棱形结合，并在“棱形1”结合中设置驱动长度，将支撑座设置为固定件；CATIA DMU 运动机构CATIA—DMU运动机构点击按钮，弹出如右上图所示窗口，图中“棱形结合1”在左边树中选取“棱形.1”，“棱形结合2”在树中选取“棱形.2”，比率根据实际数据进行填写，驱动方式选取“棱形1的”驱动长度，设置完之后点击确定，会提示“可驱动长度设置完之后点击确定会提示“可以模拟机械装置”；。

CATIA运动仿真DMU空间分析CATIA的DMU空间分析模块可以进行设计的有效性评价。

它提供丰富的空间分析手段，包括产品干涉检查、剖面分析和3D几何尺寸比较等。

它可以进行碰撞、间隙及接触等计算，并得到更为复杂和详尽的分析结果。

它能够处理电子样机审核及产品总成过程中经常遇到的问题，能够对产品的整个生命周期（从设计到维护）进行考察。

DMU空间分析能够处理任何规模的电子样车，它适用于从日用工具到重型机械行业的各种企业。

X.1 相关的图标菜单CATIA V5的空间分析模块由一个图标菜单组成：空间分析(DMU Space Analysis)Clash: 干涉检查Sectioning: 剖面观察器Distance and Band Analysis: 距离与自定义区域分析Compare Products: 产品比较Measure Between: 测量距离和角度Measure Item: 单项测量Arc through Three Points: 测量过三点的圆弧Measure Inertia: 测量惯量3D Annotation: 三维注释Create an Annotated View: 建立注释视图Managing Annotated Views: 管理注释视图Groups: 定义产品组x.2 空间分析模块的环境参数设定在开始使用CATIA V5的空间分析模块前，我们可以根据自身的习惯特点，合理地设定其环境参数。

在菜单栏中使用下拉菜单Tools→Option→Digital Mockup打开DMU Space Analysis的环境参数设定界面，在此窗口中有六个标签，分别对应不同的参数设定。

x.2.1 干涉检查设置(DMU Clash)该设置针对Clash命令，允许设置以下内容：Retrieve Information：得到干涉的结果From previous computation：从前一个计算得到分析结果From PDM(UNIX only with ENOVIA VPM)：从PDM中得到分析结果(在UNIX系统下是ENOVIA VPM)None：（缺省）无比较Results Window /Automatically open：当进行干涉检查时自动打开结果显示窗口Display in Results box：设置缺省的显示条目list by conflict：冲突列表list by product：产品列表First line automatically selected：（缺省）自动选择冲突列表或产品列表的第一行Type of Computation：设置冲突的缺省类型和缺省的安全距离During Initial Computation：计算并显示所有冲突的深度和最小距离x.2.2 干涉检查细节设置(DMU Clash – Detailed Computation)该设置针对Clash命令，允许设置以下内容：Level of Detail：设置细节的级别Element：（缺省）让用户全面地工作于产品级别，直到查明有关的元素。

CATIA的DMU空间分析模块CATIA的DMU空间分析模块（Digital Mock-Up）是一种先进的虚拟产品开发工具，用于进行产品的几何结构和空间分析。

在设计产品的过程中，DMU空间分析模块可以帮助工程师检查产品组装的正确性和安全性，并提供对产品在不同装配状态下的可视化分析。

DMU空间分析模块主要包括以下功能：1.碰撞检测：DMU空间分析模块可以检测产品组件之间的碰撞，避免在实际装配过程中出现的潜在问题。

通过对产品的虚拟模型进行碰撞检测，可以提前发现并修复设计上的冲突，从而减少后续工作中的重新设计和调整。

2.可达性分析：DMU空间分析模块可以分析产品组件之间的可达性，即在装配过程中是否能够方便地到达所需的组件。

这对于优化装配工艺和提高生产效率非常重要。

通过可达性分析，工程师可以识别出哪些组件在装配中难以到达，并进行相应的调整，以改善装配操作的可行性和效率。

3.配装分析：DMU空间分析模块可以模拟产品的配装过程，并提供相应的分析和可视化工具，以帮助工程师评估装配过程中可能出现的问题。

通过配装分析，可以准确评估装配过程中的空间要求、力学约束和可靠性，并进行必要的调整和优化。

4.装配顺序规划：DMU空间分析模块可以基于装配操作的先后顺序，生成相应的装配路径和装配顺序规划。

这对于进行复杂产品的高效装配非常重要。

通过装配顺序规划，可以在提高装配效率的同时，减少装配冲突和错误，从而提高产品质量和生产效率。

5.装配工装分析：DMU空间分析模块还可以进行装配工装的分析和优化。

装配工装是支持产品装配并提供必要支撑的工具。

通过装配工装分析，可以确定合适的工装类型和工装位置，来优化装配过程，并确保正确的装配位置和紧固力。

总之，CATIA的DMU空间分析模块是一种功能强大的工具，用于在产品设计和开发过程中进行产品的几何结构和空间分析。

它可以帮助工程师在产品设计和装配过程中准确评估空间要求、碰撞问题和可达性，并提供相应的分析和可视化工具来支持优化设计和改进装配过程。

CATIA DMU模块在悬架和转向系统中的应用1.前悬架和转向系统的装配模块本文前悬架为麦弗逊悬架，转向机为齿轮齿条转向机，悬架和转向系统的运动仿真DMU共分为18个part，包括副车架、左右下摆臂、左右转向节、左右滑柱、转向机、左右转向拉杆、左右传动轴、左右举升台、左右横向稳定杆拉杆、左右横向稳定杆。

为满足运动仿真要求，其中横向稳定杆被分为左、右两个part，以实现横向稳定杆不同方向的扭转；增加了左右举升台，模拟不平路面时车轮的上下跳动。

打开CATIA，进入Assembly Design模块，并将上述各部件调入到同一个product里。

2.前悬架和转向系统的运动仿真2.1 运动约束进入CATIA 的DUM Kinematics 模块，添加运动约束，具体步骤如下： ➢ 首先将固定副车架固定Fixed ，并在副车架上做出滑柱上点，下摆臂转动轴线，转向机中心线。

➢ 左下摆臂与副车架连接为revolute ，限制5个自由度，系统还有1个独立自由度运动约束工具条(点击revolute 下拉菜单弹出)Fixed revolute sphericalu jointprismaticCylindrical point surfacepoint curveRevolute joint➢左下摆臂与左转向节连接为spherical，限制3个自由度，系统还有4个独立自由度Spherical joint➢左转向节与左转向拉杆连接为spherical，限制3个自由度，系统还有7个独立自由度➢左转向拉杆与转向机连接为u joint，限制4个自由度，系统还有9个独立自由度物体1（副车架）上的旋转轴线物体2（下摆臂）上的旋转轴线物体1上的参考平面物体1上的参考平面两参考平面间距离关系物体1上的球心物体2上的球心Universal joint➢转向机与副车架连接为prismatic ，限制5个自由度，系统还有4个独立自由度Prismatic joint➢左滑柱与左转向节连接为Cylindrical，限制4个自由度，系统还有6个独立自由度物体1上的绕转轴物体2的绕转轴物体1上的滑行方向（直线）物体2上的滑行方向（直线，与1的直线重合）物体1上的平面物体2上的平面（与1的平面贴合）Cylindrical joint➢左滑柱与副车架连接为u joint，限制4个自由度，系统还有2个独立自由度➢左举升台与左转向节连接为point surface，限制1个自由度，系统还有7个独立自由度Point surface➢左举升台与副车架连接为Prismatic，限制5个自由度，系统还有2个独立自由度➢横向稳定杆（左）与副车架连接为revolute，限制5个自由度，系统还有3个独立自由度➢左横向稳定杆拉杆与横向稳定杆（左）连接为u joint，限制4个自由度，系统还有5个独立自由度➢左转向节与左横向稳定杆拉杆连接为Spherical，限制3个自由度，系统还有2个独立自由度➢右下摆臂与副车架连接为revolute，限制5个自由度，系统还有3个独立自由度物体1上的旋转轴线物体2上的旋转轴线➢右下摆臂与右转向节连接为spherical，限制3个自由度，系统还有6个独立自由度➢右转向节与右转向拉杆连接为spherical，限制3个自由度，系统还有9个独立自由度➢右转向拉杆与转向机连接为u joint，限制4个自由度，系统还有5个独立自由度➢右滑柱与右转向节连接为Cylindrical，限制4个自由度，系统还有7个独立自由度➢右滑柱与副车架连接为u joint，限制4个自由度，系统还有3个独立自由度➢右举升台与右转向节连接为point surface，限制1个自由度，系统还有8个独立自由度➢右举升台与副车架连接为Prismatic，限制5个自由度，系统还有3个独立自由度➢横向稳定杆（右）与副车架连接为revolute，限制5个自由度，系统还有4个独立自由度➢右横向稳定杆拉杆与横向稳定杆（右）连接为u joint，限制4个自由度，系统还有6个独立自由度➢右转向节与右横向稳定杆拉杆连接为Spherical，限制3个自由度，系统还有3个独立自由度➢左传动轴与左转向节连接为u joint，限制4个自由度，系统还有5个独立自由度➢左传动轴与副车架连接为point curve，限制2个自由度，系统还有3个独立自由度Point curve➢右传动轴与右转向节连接为u joint，限制4个自由度，系统还有5个独立自由度➢右传动轴与副车架连接为point curve，限制2个自由度，系统还有3个独立自由度注：系统此时的自由度数＝各个约束限制的自由度数的和＋当时系统的独立自由度数。
