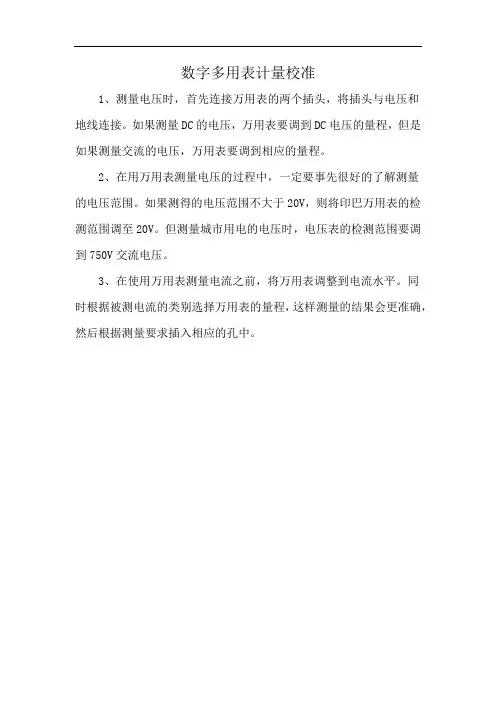

数字多用表计量校准
1、测量电压时，首先连接万用表的两个插头，将插头与电压和
地线连接。
如果测量DC的电压，万用表要调到DC电压的量程，但是如果测量交流的电压，万用表要调到相应的量程。
2、在用万用表测量电压的过程中，一定要事先很好的了解测量
的电压范围。
如果测得的电压范围不大于20V，则将印巴万用表的检测范围调至20V。
但测量城市用电的电压时，电压表的检测范围要调到750V交流电压。
3、在使用万用表测量电流之前，将万用表调整到电流水平。
同
时根据被测电流的类别选择万用表的量程，这样测量的结果会更准确，然后根据测量要求插入相应的孔中。

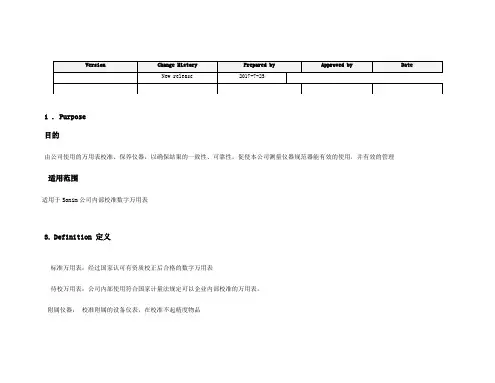

1 . Purpose
目的
由公司使用的万用表校准、保养仪器，以确保結果的一致性、可靠性，促使本公司测量仪器规范器能有效的使用，并有效的管理适用范围
适用于Sonim公司内部校准数字万用表
3.Definition 定义
标准万用表：经过国家认可有资质校正后合格的数字万用表
待校万用表：公司内部使用符合国家计量法规定可以企业内部校准的万用表，
附属仪器：校准附属的设备仪表，在校准不起精度物品
4，RESPONSIBILITIES AND ROLES职责和角色
品质部：
监督校准工作；不定期巡检校准，发现过期或没有校准仪器，及时处理校准仪器发生异常时及时评估处理
使用部门：仪表使用部门，需要根据校准通知，及时送校准仪表
; 工程校准人员，依据国家相关标准和本校准指引实施仪器校准
5.procedure
5,1，校准项目
直流电压： 1v， 3v， 5v，8v 12v 交流电压：220v
电阻:10Ω，100Ω，1kΩ，10kΩ，100kΩ, 1MΩ,10MΩ
直流电流;,,,1A,2A,
示值误差数字万用表不超过±1%
接线图：
实验室环境要求：温度是22±3℃湿度50±10%
6 ：相关记录
万用表校准记录表,电子存档，保留两年
7参考文件
JJG 124-2005 电流表、电压表、功率表及电阻表（万用表检定规程参考）。
测量仪表校验周期的选择和确定高天云高天云先生，华东电力试验研究院高级工程师。
关键词：测量仪表校验周期选择因过程控制需要，火力发电厂大量使用测量仪表，实践证明，这些测量仪表的准确度(精确度)会随着使用时间的延长而逐渐降低，经过一段时间，其准确度就会出现超差现象。
如果仅仅是超差而不是损坏的话，往往不容易被注意到，从而造成不必要的损失或事故。
因此，测量仪表经过一段时间的使用，就需要重新校验调整，再次确认其准确度。
相邻两次校验之间的时间间隔称为校验周期，对表计的管理是要求进行周期校验，以保证使用中的表计合格。
各种测量仪表的检定规程推荐的检定周期大多为1年，而不是根据实际使用情况确定。
其实，由于仪表使用条件不同，频次不一，准确度变化也不一样，规定同样的周期显然不合理。
近年来，已开始在做调整校验周期的工作，但由于牵涉面广，进展缓慢。
在国外，合理的确认间隔一直是企业追求的目标，很早就开始了调整校验周期的研究，特别是工业用测量仪表一直采取企业自主管理原则，按市场经济规律运作，取得了很好效果。
国家质量技术监督局《关于企业使用的非强检计量器具由企业依法自主管理的公告》和ISO10012：2003《测量管理体系》的颁布，为科学确定测量仪表的校验周期提供了法律依据。
一调整校验周期的意义校验周期过长，会使表计准确度超出允许范围，从而给企业带来经济损失；但校验周期也不能太短，太短表计经常处于校准状态，或影响生产或需配备更多仪器设备，同时还要支付更多校准费用开支。
因此，正确选择校验周期就是要使两者达到最佳匹配或为零，实现测量目标；同时将每次校验的平均支出减到最小，以求得最大经济效益。
二测量可靠性目标仪表的测量不确定度是随着使用时间的延长而逐渐变化的。
如果仪表的测量不确定度超出允许范围，仍然用此仪表测量，其结果就可能会引起产品质量下降或造成生产事故。
因此，经过一段时间，必须对仪表进行重新校验，以提高表计的置信水平，该水平可用测量可靠性来度量。

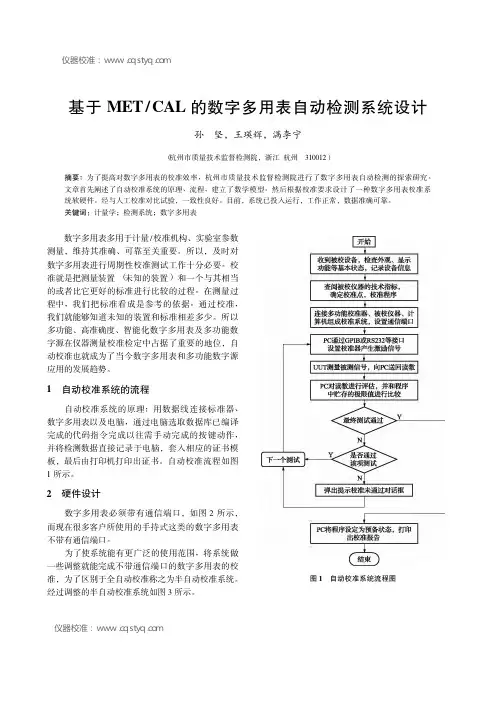

基于MET/CAL的数字多用表自动检测系统设计孙坚，王瑛辉，满李宁（杭州市质量技术监督检测院，浙江杭州310012）摘要：为了提高对数字多用表的校准效率，杭州市质量技术监督检测院进行了数字多用表自动检测的探索研究。
文章首先阐述了自动校准系统的原理、流程，建立了数学模型。
然后根据校准要求设计了一种数字多用表校准系统软硬件。
经与人工校准对比试验，一致性良好。
目前，系统已投入运行，工作正常，数据准确可靠。
关键词：计量学；检测系统；数字多用表数字多用表多用于计量/校准机构、实验室参数测量，维持其准确、可靠至关重要。
所以，及时对数字多用表进行周期性校准测试工作十分必要。
校准就是把测量装置（未知的装置）和一个与其相当的或者比它更好的标准进行比较的过程。
在测量过程中，我们把标准看成是参考的依据。
通过校准，我们就能够知道未知的装置和标准相差多少。
所以多功能、高准确度、智能化数字多用表及多功能数字源在仪器测量校准检定中占据了重要的地位，自动校准也就成为了当今数字多用表和多功能数字源应用的发展趋势。
1自动校准系统的流程自动校准系统的原理：用数据线连接标准器、数字多用表以及电脑，通过电脑选取数据库已编译完成的代码指令完成以往需手动完成的按键动作，并将检测数据直接记录于电脑，套入相应的证书模板，最后由打印机打印出证书。
自动校准流程如图1所示。
2硬件设计数字多用表必须带有通信端口，如图2所示，而现在很多客户所使用的手持式这类的数字多用表不带有通信端口。
为了使系统能有更广泛的使用范围，将系统做一些调整就能完成不带通信端口的数字多用表的校准，为了区别于全自动校准称之为半自动校准系统。
经过调整的半自动校准系统如图3所示。
图1自动校准系统流程图仪器校准：ｗｗｗ．ｃｑｓｔｙｑ．ｃｏｍ仪器校准：ｗｗｗ．ｃｑｓｔｙｑ．ｃｏｍ图2硬件设计示意图图3半自动校准系统硬件设计图3系统组成系统由多功能校准器、PC 、软件以及若干数据线组成。
系统分为半自动校准和全自动校准两种状态，如图4中所示。
数字万用表的组装与调试实验报告篇一：万用表组装_设计性实验报告北京交通大学大学物理实验设计性实验实验题目学院班级学号姓名首次实验时间年月日指导教师签字目录一.实验任务 ................................................ ................................................... .. (4)1.分析研究万用表电路，设计并组装一个简单的万用表。
(4)二.实验要求 ................................................ ................................................... .. (4)1.分析常用万用表电路，说明各挡的功能和设计原理 ................................................4 2.设计组装并校验具有下列四挡功能的万用............ 4 3.给出将X100电阻挡改造为X10电阻挡的电路 ................................................ .. (4)三.实验主要器材 ................................................ ................................................... ........................... 4 四.实验方案 ................................................ ................................................... .. (5)1.测定给定的微安表头的量程I0和Rg。
.............................................. ....................... 5 2.按照如图所示电路进行分流，制作出1mA直流电流表。

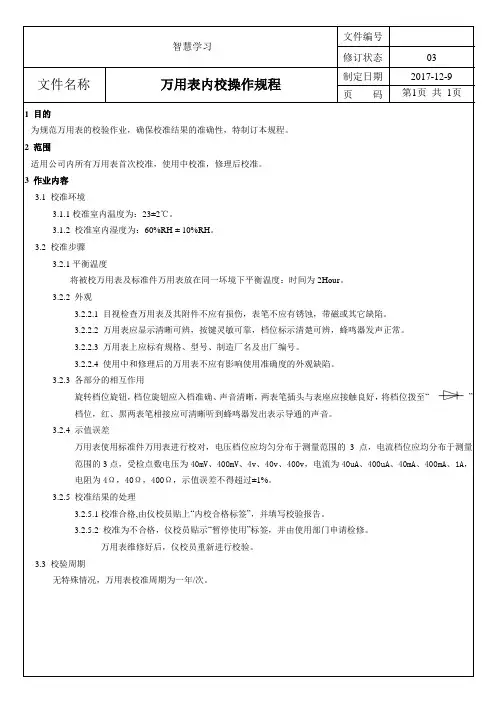

文件编号智慧学习修订状态03文件名称万用表内校操作规程制定日期2017-12-9页码第1页共1页1 目的为规范万用表的校验作业，确保校准结果的准确性，特制订本规程。
2 范围适用公司内所有万用表首次校准，使用中校准，修理后校准。
3 作业内容3.1 校准环境3.1.1校准室内温度为：23±2℃。
3.1.2 校准室内湿度为：60%RH ± 10%RH。
3.2 校准步骤3.2.1平衡温度将被校万用表及标准件万用表放在同一坏境下平衡温度：时间为2Hour。
3.2.2 外观3.2.2.1 目视检查万用表及其附件不应有损伤，表笔不应有锈蚀，带磁或其它缺陷。
3.2.2.2 万用表应显示清晰可辨，按键灵敏可靠，档位标示清楚可辨，蜂鸣器发声正常。
3.2.2.3 万用表上应标有规格、型号、制造厂名及出厂编号。
3.2.2.4 使用中和修理后的万用表不应有影响使用准确度的外观缺陷。
3.2.3 各部分的相互作用旋转档位旋钮，档位旋钮应入档准确、声音清晰，两表笔插头与表座应接触良好，将档位拨至“ ”档位，红、黑两表笔相接应可清晰听到蜂鸣器发出表示导通的声音。
3.2.4 示值误差万用表使用标准件万用表进行校对，电压档位应均匀分布于测量范围的3点，电流档位应均分布于测量范围的3点，受检点数电压为40mV、400mV、4v、40v、400v，电流为40uA、400uA、40mA、400mA、1A，电阻为4Ω，40Ω，400Ω，示值误差不得超过±1%。
3.2.5 校准结果的处理3.2.5.1校准合格,由仪校员贴上“内校合格标签”，并填写校验报告。
3.2.5.2 校准为不合格，仪校员贴示“暂停使用”标签，并由使用部门申请检修。
万用表维修好后，仪校员重新进行校验。
3.3 校验周期无特殊情况，万用表校准周期为一年/次。

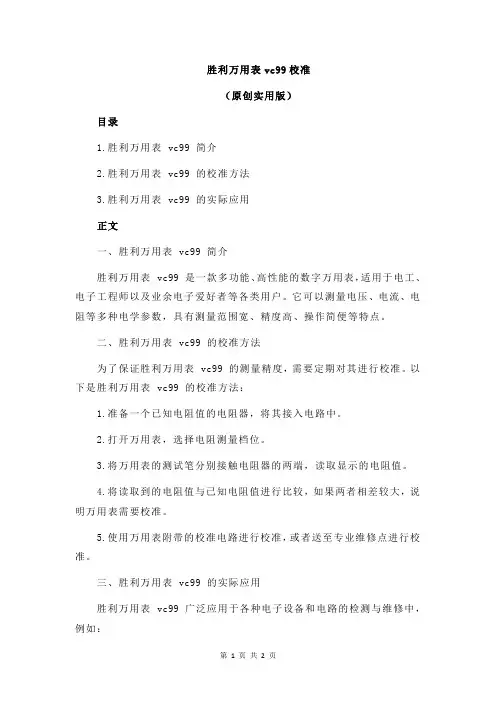

胜利万用表vc99校准
（原创实用版）
目录
1.胜利万用表 vc99 简介
2.胜利万用表 vc99 的校准方法
3.胜利万用表 vc99 的实际应用
正文
一、胜利万用表 vc99 简介
胜利万用表 vc99 是一款多功能、高性能的数字万用表，适用于电工、电子工程师以及业余电子爱好者等各类用户。
它可以测量电压、电流、电阻等多种电学参数，具有测量范围宽、精度高、操作简便等特点。
二、胜利万用表 vc99 的校准方法
为了保证胜利万用表 vc99 的测量精度，需要定期对其进行校准。
以下是胜利万用表 vc99 的校准方法：
1.准备一个已知电阻值的电阻器，将其接入电路中。
2.打开万用表，选择电阻测量档位。
3.将万用表的测试笔分别接触电阻器的两端，读取显示的电阻值。
4.将读取到的电阻值与已知电阻值进行比较，如果两者相差较大，说明万用表需要校准。
5.使用万用表附带的校准电路进行校准，或者送至专业维修点进行校准。
三、胜利万用表 vc99 的实际应用
胜利万用表 vc99 广泛应用于各种电子设备和电路的检测与维修中，例如：
1.测量电池的电压，判断电池是否需要更换。
2.测量电路中的电流，确保电路安全。
3.测量电阻值，判断线路是否存在断路或短路等问题。
4.测量二极管的导通性，检测二极管是否损坏。
5.测量电容器的电容值，判断电容器是否需要更换。

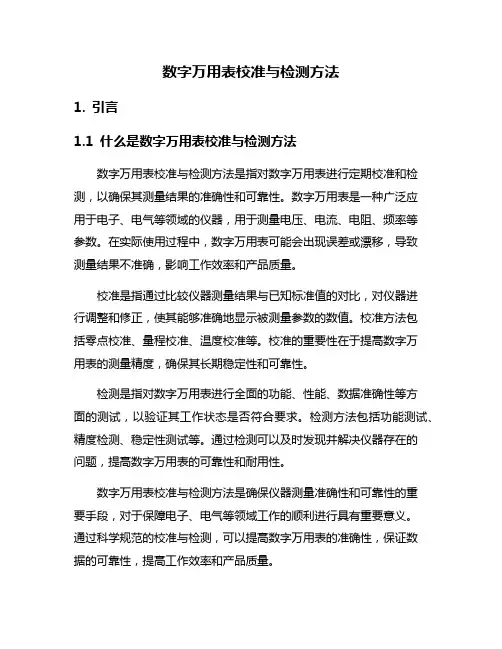

数字万用表校准与检测方法1. 引言1.1 什么是数字万用表校准与检测方法数字万用表校准与检测方法是指对数字万用表进行定期校准和检测，以确保其测量结果的准确性和可靠性。
数字万用表是一种广泛应用于电子、电气等领域的仪器，用于测量电压、电流、电阻、频率等参数。
在实际使用过程中，数字万用表可能会出现误差或漂移，导致测量结果不准确，影响工作效率和产品质量。
校准是指通过比较仪器测量结果与已知标准值的对比，对仪器进行调整和修正，使其能够准确地显示被测量参数的数值。
校准方法包括零点校准、量程校准、温度校准等。
校准的重要性在于提高数字万用表的测量精度，确保其长期稳定性和可靠性。
检测是指对数字万用表进行全面的功能、性能、数据准确性等方面的测试，以验证其工作状态是否符合要求。
检测方法包括功能测试、精度检测、稳定性测试等。
通过检测可以及时发现并解决仪器存在的问题，提高数字万用表的可靠性和耐用性。
数字万用表校准与检测方法是确保仪器测量准确性和可靠性的重要手段，对于保障电子、电气等领域工作的顺利进行具有重要意义。
通过科学规范的校准与检测，可以提高数字万用表的准确性，保证数据的可靠性，提高工作效率和产品质量。
2. 正文2.1 数字万用表校准的重要性数字万用表的校准是确保仪器准确测量的关键步骤之一。
校准的重要性在于确保数字万用表的测量结果准确可靠，提高仪器的可靠性和稳定性。
一台未经校准的数字万用表可能存在测量误差，导致仪器在实际应用中无法准确反映被测量对象的真实数值。
定期对数字万用表进行校准是非常必要的。
数字万用表的准确度直接影响到实验数据的准确性，尤其在一些对测量精度要求较高的领域，如科研、生产等。
校准可以帮助用户确认仪器是否符合规定的准确度要求，保证测量结果的可靠性。
通过校准，还可以发现并解决数字万用表可能存在的故障或损坏问题，及时维护仪器并延长其使用寿命。
2.2 数字万用表的校准方法准备好标准仪器。
在进行数字万用表的校准之前，需要准备一台已经过准确校准的标准仪器，以便进行比对。
数字万用表校准规范V1.0北京XXXX技术股份有限公司数字万用表校准规范文件编号：版本号：控制状态：发放编号：编制人：审核人：批准人：发布日期：2012年4月1日实施日期：2012年4月1日文档修订记录1.目的为了对本公司数字万用表进行内部校准，确保其准确度及适用性保持完好，特制定此规范。
2.适用范围本规范适用于本公司所有B类数字万用表的内部校准。
3.职责质量管理部：负责B类数字万用表的校准工作的组织、监督及检查；测量设备使用部门：负责本部门B类数字万用表的使用及定期校准。
4.校准条件4.1标准仪器：外校合格的高精度数字多用表；4.2校准环境：1）温度为（23±5）℃；湿度为（60±20） %RH；2）校准用电源电压：220V±3%，（50±2）Hz；3）周围无影响工作的电磁场干扰及机械振动等。
5.校准作业程序：5.1通用外观条件检查1）被检定的万用表不应有妨碍读数和影响正常工作的机械损伤，接线槽、接线柱、开关、旋钮等无松动，量程开关跳步清晰；2）通电进行一般性能应正常。
5.2技术指标1）直流电压相对误差：直流电压误差应小于±（0.5%Ux+4字）；2）交流电压相对误差：交流电压误差应小于±（0.8%Ux+10字）；3）直流电流相对误差：直流电流误差应小于±（1.0%Ix+10字）；4）交流电流相对误差：交流电流误差应小于±（1.5%Ix+10字）；5）电阻相对误差：电阻的误差应小于±（0.8%Rx+4字）；6）电容相对误差：电容的误差应小于±（2.5%Cx+20字）；5.3直流电压档校准1）先将被检数字万用表与可调电压源、基准表连接好，连接示意图如图1所示。
图1 交/直流电压校准连接图2）将可调电压源、基准表及被检定数字万用表均调至直流电压档，在被检定数字万用表量程内，调节可调电压源，选取五个（含）以上直流电压，分别从基准表与被检数字万用表读取数值，从基准表读取的数字作为标准值，从被检数字万用表读取的数值作为实测值，并将读取的数值记入《内校结果》中。
1目的对万用表进行内部校准，确保其准确度和适用性保持完好。
2范围适用于万用表直流电压档的内部校准（检定）。
3校准前确认3．1 校准用的基准表：3.2 环境条件为：（1）温湿度：校准是的环境温度范围应控制在20±8%摄氏度，相对湿度为（65±） (2)供电电源；电压为220V±3%，频率50±2%Hz（3）校准周围无影响工作的电磁场干扰和机械震动4校准步骤4.1 被校准、检定的万用表不应有妨碍读数和影响正常工作的机械损伤，接线柱、旋钮等无松动，量程开关跳步清晰。
4.2 开电源后，被检定的万用表零点应能自行进行调整。
如指针或万用表平放时，指针与0位没有重合，需调整零位螺丝，直到重合为止，指针应无卡针和抖动现象。
4.3 对电容、电阻，直接用基准表与待校准表分别测试和所选择的电容、电阻，记录相应的测量结果。
对于电流、电压，分别按下图所示，连接基准表与待校表：4.4 按照待测仪器的具体量程相应的改变测试条件（例如更换不同阻值的电阻电容或调节电路改变基准表的示值），记录两个表妹次测的结果；4.5 检查万用表的DC电压全量程，其中200mv量程时，检定值为50、100、190mV；200mV量程时，检定值为200、400、600、800、1000、1300、1500、1700、1900mV；20V量程时，检定值为5、10、19V；200V量程时，检定值为50、100、190V；在读值稳定时分别在《内校记录表》中记录两表电压值。
4.6 根据下式计算误差：△（%）=（U-V）/Uo×100式中： U—万用表所测值；V—校准仪的输出电压值；Uo—万用表的满量程值。
4.7 所有检定值的误差均在±2%以内，判校准（检定）合格。
被检万用表贴限用证，注明仅限用直流电压档。
数字多用表测量结果的比对分析作者：侯凤媛来源：《中国科技纵横》2020年第11期摘要：本文总结了两组人员根据CNAS-CL01《检测和校准实验室能力认可准则》及其他相关要素要求对数字多用表检定装置的测量结果进行比对评定的过程。
关键词：数字多用表;测量结果;比对;评定0 引言实验室间的比对是按照预先规定的条件，由两个或多个实验室对相同或类似检测品进行检测的组织、实施和评价，是能力验证的一个重要目标和实现的手段，同时该活动也为由CNAS技术专家进行实验室评审或复查时提供技术数据。
交直流电压、电流、电阻是电学领域的基本参量，国内各实验室普遍采用的是FLUKE公司的5700系列、4800系列等的多功能校准器以及8508、1281、3458型等的多功能数字多用表作为标准装置。
为使各已获CNAS认可或准备申请认可的校准或检测实验室符合CNAS-CL01《检测和校准实验室能力认可准则》[1]的要求，以及其他计量技术机构进行行政许可的需求，更好的与国内外接轨，故根据ISO/IEC 17025导则组织并邀请实验室参加比对活动。
1 比对目的实验室的电学参数量值传递是否准确，直接关系到校准检测的生产质量，希望通过对数字多用表检定装置各参数的比对测量，用比对结果来验证和评价各实验室交直流电压、电流、电阻的计量测试技术能力。
增加实验室用户的信心，识别实验室间的差异。
识别实验室中的问题，并制定相应的补救措施，这些措施可能涉及个别人员的行为或仪器的校准等。
实验室的电学参数量值传递是否准确，直接关系到校准检测的生产质量，我们希望通过对数字多用表检定装置各参数的比对测量，用比对结果来验证和评价各实验室交直流电压、电流、电阻的计量测试技术能力。
2 比对标准及依据两组比对校验人员分别采用校验标准多功能校准源5720A对一台性能稳定的比对标准3458A数字多用表的示值基本误差进行测量后，将示值基本误差的测量结果进行比对并完成比对测量结果的评定工作，从而来验证校验人员的能力。
数字万用表的校验方法咱先说说为啥要校验数字万用表呢？你想啊，这万用表要是不准，测量出来的数据乱七八糟的，那可就坑人啦。
就像你要量个电压，它给你个错的数，那可能会把小电器都搞坏呢。
那校验的时候呢，咱得有一些标准的东西来对比。
比如说校验电压档，你得有个标准的电压源。
这就好比你要比身高，得有个标准的尺子一样。
如果没有标准电压源，你可以找个已经校准过的、靠谱的电源来代替一下。
对于电阻档的校验呢，你得有标准的电阻。
这标准电阻啊，就像是模特身材的标准一样，是个标杆。
你把万用表打到电阻档，然后去测这个标准电阻，看看读数准不准。
要是差太多，那万用表可能就有点小毛病啦。
还有电流档哦。
校验电流档的时候，你得小心点，因为电流这东西有点调皮，弄不好就会有危险。
你得有合适的电流源来校验。
要是没有专门的电流源，你可以用一些简单的电路来产生比较稳定的电流，不过这就需要你有点电路小知识啦。
在实际校验的时候，你要多测几次。
不能就测一次就觉得行或者不行。
就像你试衣服，得多试几次，从不同角度看看合不合适。
你把每个档位都多测几次标准的东西，然后看看读数是不是稳定，是不是在合理的误差范围内。
如果发现万用表读数不太对呢，你先别慌。
有时候可能是表笔接触不好，就像两个人牵手没牵紧一样。
你可以把表笔重新插一插，再测一次。
要是还不行，那可能就是万用表内部有点小问题啦。
这时候如果自己不太懂，可别乱拆，就像你不懂医术别乱给自己开刀一样，最好找个专业的人来看看。
宝子们，校验数字万用表虽然有点小麻烦，但只要你按照这些简单的方法来，也不是啥超级难的事儿。
这样就能保证你的万用表测量的数据是靠谱的，你做各种小实验或者修东西的时候就不会被错误的数据误导啦。
好啦，今天关于数字万用表校验方法就聊到这儿咯，希望对你们有帮助哈。
