数字万用表操作规程

数字万用表的用法
数字万用表（英文名：Digital Multimeter，简称DMM）是一
种能够测量电压、电流、电阻和其他电学量的仪器。

下面是数字万用表的一般使用方法：
1. 准备工作：确认万用表工作电池电量充足，选择合适的量程和测量范围。

在测量前，将测量引线插入正确的测量插孔。

2. 测量电压：将测量引线连接到电路的正负极，选择合适的量程，将测量选择旋钮调至“V”（电压）档位。

用红色测量引线
接触电路正极，黑色测量引线接触电路负极，读取显示屏上的数值。

3. 测量电流：将测量引线从“COM”插孔移动到电流插孔，选
择合适的量程，将测量选择旋钮调至“A”（电流）档位。

将电
路断开一段，将电流引线与电路负极连接，并将电流引线的另一端接到电源负极，读取显示屏上的数值。

4. 测量电阻：将测量引线从电流插孔插入到阻抗插孔，选择合适的量程，将测量选择旋钮调至“Ω”（欧姆）档位。

将待测电
阻两端连接至万用表的测量引线上，读取显示屏上的数值。

5. 其他功能：数字万用表还可以测量频率、电容、温度等其他电学量。

具体方法可根据具体万用表型号和所需参数进行操作，需要查看设备说明书或使用手册。

注意事项：
- 在测量前，确认电路或元器件没有电流通过，以免损坏万用表。

- 选择合适的量程，以确保读数准确。

- 在测量高电压或高电流时，务必确保选择正确的量程和进行相应的安全措施。

- 在使用完毕后，将测量引线从电路中断开，并将万用表的选择旋钮调至最小刻度，以延长电池使用寿命。

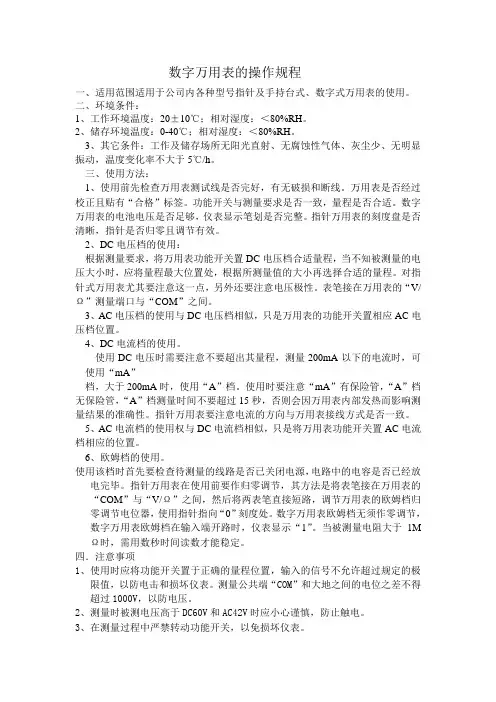

数字万用表的操作规程一、适用范围适用于公司内各种型号指针及手持台式、数字式万用表的使用。

二、环境条件：1、工作环境温度：20±10℃；相对湿度：＜80%RH。

2、储存环境温度：0-40℃；相对湿度：＜80%RH。

3、其它条件：工作及储存场所无阳光直射、无腐蚀性气体、灰尘少、无明显振动，温度变化率不大于5℃/h。

三、使用方法：1、使用前先检查万用表测试线是否完好，有无破损和断线。

万用表是否经过校正且贴有“合格”标签。

功能开关与测量要求是否一致，量程是否合适。

数字万用表的电池电压是否足够，仪表显示笔划是否完整。

指针万用表的刻度盘是否清晰，指针是否归零且调节有效。

2、DC电压档的使用：根据测量要求，将万用表功能开关置DC电压档合适量程，当不知被测量的电压大小时，应将量程最大位置处，根据所测量值的大小再选择合适的量程。

对指针式万用表尤其要注意这一点，另外还要注意电压极性。

表笔接在万用表的“V/Ω”测量端口与“COM”之间。

3、AC电压档的使用与DC电压档相似，只是万用表的功能开关置相应AC电压档位置。

4、DC电流档的使用。

使用DC电压时需要注意不要超出其量程，测量200mA以下的电流时，可使用“mA”档，大于200mA时，使用“A”档。

使用时要注意“mA”有保险管，“A”档无保险管，“A”档测量时间不要超过15秒，否则会因万用表内部发热而影响测量结果的准确性。

指针万用表要注意电流的方向与万用表接线方式是否一致。

5、AC电流档的使用权与DC电流档相似，只是将万用表功能开关置AC电流档相应的位置。

6、欧姆档的使用。

使用该档时首先要检查待测量的线路是否已关闭电源，电路中的电容是否已经放电完毕。

指针万用表在使用前要作归零调节，其方法是将表笔接在万用表的“COM”与“V/Ω”之间，然后将两表笔直接短路，调节万用表的欧姆档归零调节电位器，使用指针指向“0”刻度处。

数字万用表欧姆档无须作零调节，数字万用表欧姆档在输入端开路时，仪表显示“1”。

数字式万用表的使用方法
一、介绍
数字式万用表，也称多功能数字表，是一种专业仪器，具有测量电压、电阻、电流、频率、温度、容值等功能，最新型的多功能仪表还能测量它的质量。

它掌握着晶体管、半导体、电动机、发动机及其应用等方面的测量和控制。

二、使用步骤
1、按下复位键，根据提示数字设置档位，调节测量电压、电阻、电流、频率、温度、容值等参数。

2、连接电源，在测试仪表上检查电压正确性，并确保电源电压稳定。

3、将电压、电阻、电流和频率探头连接到测量物体上，电压探头要连接正确，接地的线要牢固。

4、检查仪表设置，如电压、电阻、电流等，并调整仪表精度，以符合分辨率要求。

5、测量参数，并记录数据。

6、断开多功能表与测量物体的连接，最后将多功能表脱离电源，完成数字式万用表的使用。

三、注意事项
1、在使用数字式万用表时，要遵守安全电路，确保电路中有一个绝对接地点。

2、在进行测量时，接头要保持干净，接地采用专业接插件，严
禁触摸测量点。

3、仪表可能会受到外界对它有影响的电磁场、电磁辐射等的影响，因此应尽量避免接近测量对象的附近。

4、操作时，调整档位、调节电压时，应按照仪表上的标准步骤来操作，以免出现错误。

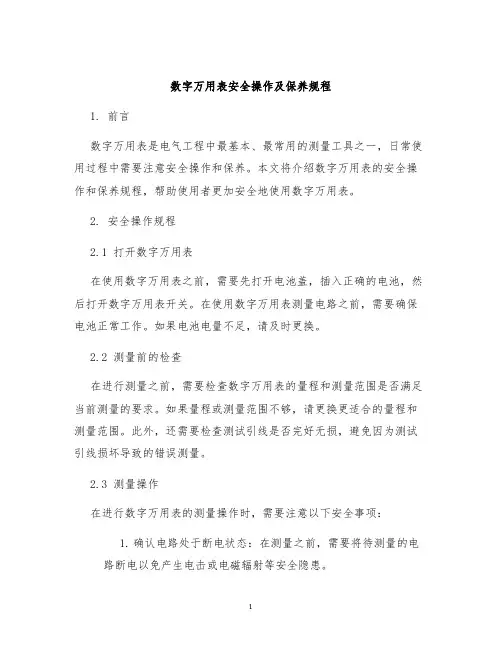

数字万用表安全操作及保养规程1. 前言数字万用表是电气工程中最基本、最常用的测量工具之一，日常使用过程中需要注意安全操作和保养。

本文将介绍数字万用表的安全操作和保养规程，帮助使用者更加安全地使用数字万用表。

2. 安全操作规程2.1 打开数字万用表在使用数字万用表之前，需要先打开电池盖，插入正确的电池，然后打开数字万用表开关。

在使用数字万用表测量电路之前，需要确保电池正常工作。

如果电池电量不足，请及时更换。

2.2 测量前的检查在进行测量之前，需要检查数字万用表的量程和测量范围是否满足当前测量的要求。

如果量程或测量范围不够，请更换更适合的量程和测量范围。

此外，还需要检查测试引线是否完好无损，避免因为测试引线损坏导致的错误测量。

2.3 测量操作在进行数字万用表的测量操作时，需要注意以下安全事项：1.确认电路处于断电状态：在测量之前，需要将待测量的电路断电以免产生电击或电磁辐射等安全隐患。

2.正确接线：在连接测试引线的过程中，需要将测试引线正确的接到待测量电路的端口上。

同时，还需要注意，将红色测试引线接到正极，黑色测试引线接到负极。

3.避免测量高压电路：在测量过程中，必须避免测量高压电路，以免产生电击或伤害。

4.允许时间稳定：在进行数字万用表的数字测量时，需要等待测量数据稳定，避免因闪烁和震动等影响造成误判。

5.遵守使用规范：在使用数字万用表时，需要遵守使用说明书上的规范，防止机身受损或影响测量效果。

3. 保养规程为了保证数字万用表的精度和性能，使用者需遵守下列保养规程：3.1 储存数字万用表应储存在阴凉、干燥、无灰尘和光线的地方。

在长时间不使用时，应取出储存电池，以避免电池漏液对仪器造成损害。

3.2 清洁数字万用表需要定期清洁，避免在测试过程中产生误差。

清洁时，使用棉布和少量水去尘、去污，并在清洁仪器时避免使用化学清洁剂。

3.3 维护数字万用表应定期检查其测试引线、插座和显示屏等部件，如有异常情况，请尽快修理或更换。

编制：审核：批准：颁布日期： 2020 年01月 15日实施日期：2020 年 01 月 17日目录封面 (1)目录 (3)1.操作前注意事项： (3)2、打开万用表： (3)4、电压的测量 (3)5、电流的测量: (4)6、二极管的测量: (4)7、万用表的保存 (4)文件修定履历表 (5)生效日期2020年1月17日数字万用表安全操作规程1.操作前注意事项：1.1将ON/OFF开关置于ON位置，检查9V电池。

如果电池电压不足，“”将显示在显示器上，这时应更换电池后方能使用该仪表。

1.2测试笔插孔旁边的“”符号表示输入电压不应超过说明书规定的数值，这是为了保护内部线路免受损伤。

1.3测试前应将功能开关置于你所需要的量程位置。

1.4切勿在功能开关置于位置时测量电压或电流。

1.5切勿测量高于地电位1000V的直流电压或700V的交流电压，以确保人身安全。

1.6在测量高电压时，注意不要接触被测电路或未使用的仪表端子。

1.7测量高压或大电流时，为避免烧坏开关，应在切断电源情况下，变换量限。

1.8测未知量的电压或电流时，应先选择最高数，待第一次读取数值后，方可逐渐转至适当位置以取得较准读数并避免烧坏电路。

1.9在20A量程时无保险丝保护，测量时不能超过15S。

2、打开万用表：所有的测量进行前必须按下POWER按纽接通万用电表电源。

3、电阻的测量将万用电表档位开关旋至‘Ω’档相对应量程,不清楚被测元件电阻大小时可从高档位开始,将红表笔插入‘VΩ’插孔,黑表笔插入‘COM’插孔,然后将表笔接至被测元件2端测量。

如果显示1则表示超出量程,要换用更高量程。

4、电压的测量直流电压测量：将黑色表笔插入COM插孔，红色表笔插入V/Ω/F插孔。

将功能开关置于所需的V量程位置，并将测试笔连接到待测电源或负载上，红色表笔所接端的极性将和电压值同时显示在显示器上。

在不清楚被测电压高低时同样从高档位开始测试。

交流电压测量：将黑色表笔插入COM插孔，红色表笔插入V/Ω/F插孔。

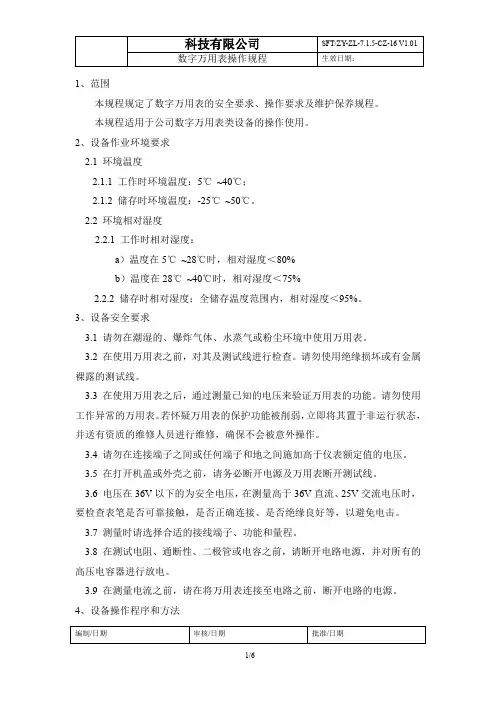

1、范围本规程规定了数字万用表的安全要求、操作要求及维护保养规程。

本规程适用于公司数字万用表类设备的操作使用。

2、设备作业环境要求2.1 环境温度2.1.1 工作时环境温度：5℃~40℃；2.1.2 储存时环境温度：-25℃~50℃。

2.2 环境相对湿度2.2.1 工作时相对湿度：a）温度在5℃~28℃时，相对湿度＜80%b）温度在28℃~40℃时，相对湿度＜75%2.2.2 储存时相对湿度：全储存温度范围内，相对湿度＜95%。

3、设备安全要求3.1 请勿在潮湿的、爆炸气体、水蒸气或粉尘环境中使用万用表。

3.2 在使用万用表之前，对其及测试线进行检查。

请勿使用绝缘损坏或有金属裸露的测试线。

3.3 在使用万用表之后，通过测量已知的电压来验证万用表的功能。

请勿使用工作异常的万用表。

若怀疑万用表的保护功能被削弱，立即将其置于非运行状态，并送有资质的维修人员进行维修，确保不会被意外操作。

3.4 请勿在连接端子之间或任何端子和地之间施加高于仪表额定值的电压。

3.5 在打开机盖或外壳之前，请务必断开电源及万用表断开测试线。

3.6 电压在36V以下的为安全电压，在测量高于36V直流、25V交流电压时，要检查表笔是否可靠接触，是否正确连接、是否绝缘良好等，以避免电击。

3.7 测量时请选择合适的接线端子、功能和量程。

3.8 在测试电阻、通断性、二极管或电容之前，请断开电路电源，并对所有的高压电容器进行放电。

3.9 在测量电流之前，请在将万用表连接至电路之前，断开电路的电源。

4、设备操作程序和方法4.1 万用表技术参数4.1.1 8808A型数字万用表●供电电源AC220V●5-1/2位分辨率●2、4线电阻测量，或2×4线电阻测量技术●200mV~1000V直流量程，灵敏度为1μV ●200mV~750V交流有效值，灵敏度为1μV ●200Ω~100MΩ量程，灵敏度为1mΩ●200μA~10A直流量程，灵敏度为1nA●20mA~10A交流量程，灵敏度为100nA●频率测量范围为20Hz~1MHz●通断性和二极管测试4.1.2 8145B型数字万用表●供电电源AC220V●4-2/3位分辨率，显示读数值33000字，直流电压准确度0.03% ●0.05%的直流电流测量精度用于4~20mA的回路电流测量●交流真有效值测量，频响达50KHz●测量1000V高电压，10A大电流，100MΩ大电阻，20MHz高频4.1.3 88D型数字万用表●供电电压：一节9V电池●4-1/2位分辨率●测量方式：双积分式A/D转换●准确度：4.2 万用表操作使用（以88D为例）4.2.1 一般测量测量电阻、电压（直流、交流）和电流（直流、交流）时，只需将量程转换开关旋到相应的位置，表笔插在相应的插孔中即可。

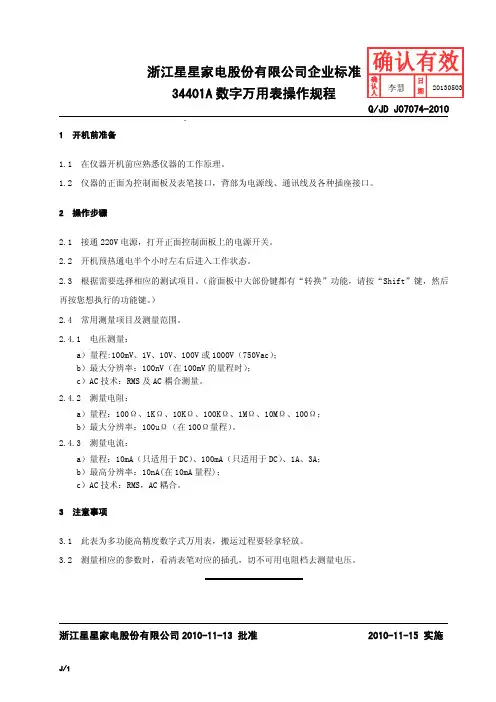

浙江星星家电股份有限公司企业标准李慧2013050334401A数字万用表操作规程Q/JD J07074-20101 开机前准备1.1 在仪器开机前应熟悉仪器的工作原理。

1.2 仪器的正面为控制面板及表笔接口，背部为电源线、通讯线及各种插座接口。

2 操作步骤2.1 接通220V电源，打开正面控制面板上的电源开关。

2.2 开机预热通电半个小时左右后进入工作状态。

2.3 根据需要选择相应的测试项目。

（前面板中大部份键都有“转换”功能，请按“Shift”键，然后再按您想执行的功能键。

）2.4 常用测量项目及测量范围。

2.4.1 电压测量：a）量程:100mV、1V、10V、100V或1000V（750Vac）；b）最大分辨率：100nV（在100mV的量程时）；c）AC技术：RMS及AC耦合测量。

2.4.2 测量电阻：a）量程：100Ω、1KΩ、10KΩ、100KΩ、1MΩ、10MΩ、100Ω；b）最大分辨率：100uΩ（在100Ω量程）。

2.4.3 测量电流：a）量程：10mA（只适用于DC）、100mA（只适用于DC）、1A、3A；b）最高分辨率：10nA(在10mA量程)；c）AC技术：RMS，AC耦合。

3 注意事项3.1 此表为多功能高精度数字式万用表，搬运过程要轻拿轻放。

3.2 测量相应的参数时，看清表笔对应的插孔，切不可用电阻档去测量电压。

浙江星星家电股份有限公司2010-11-13 批准 2010-11-15 实施Q/JD J07074-2010 (此页无正文)主要起草人张长春日期 20101110标准化审查石立志日期 20101110J/1 20101115 审 核 张科日期 20101112次数标识处数批 准 申建军日期 20101113版本号 实施日期 代替企业标准号更 改。

描述数字万用表的使用操作流程简介数字万用表（Digital Multimeter）是一种用于测量电压、电流和电阻等电气参数的便携式测试仪器。

它通常由数字显示屏、旋钮、插孔和测量引线组成，具有操作简便、精确度高等特点。

本文将介绍数字万用表的使用操作流程。

步骤1.准备工作–确保数字万用表电池电量充足，如电池电量不足，需更换新电池。

–确保测试环境安全，如避免触电等危险情况。

–握持万用表前，确保手部干燥，以免导致误操作或触电。

2.选取测量模式–确认待测电路或元件的电压、电流或电阻类型。

–旋转万用表旋钮，选取对应的测量模式，如V（电压）、A （电流）、Ω（电阻）等。

3.连接测量引线–检查测量引线的插头与插孔的类型，如插头和插孔的颜色、标志等。

–根据所选测量模式，将测量引线插入正确的插孔中。

通常，红色引线连接正极，黑色引线连接负极。

4.测量电压–确保电路或元件已切断电源，并确认待测部分与电源断开。

–将红色引线连接到待测电压点的正极，黑色引线连接到正极的附近接地点。

–指示电压范围，选择合适的测量档位，如直流电压（DCV）或交流电压（ACV）。

–打开电源，读取并记录数字显示屏上的数值。

5.测量电流–首先，要将电流测量范围旋钮调至最大档位，再根据实际电流值缩小档位。

–断开电路，将红色引线连接到电源正极，黑色引线连接到电路上的断点。

–打开电源，读取并记录数字显示屏上的电流数值。

–注意，测量电流时，红色引线必须连接到电源，而黑色引线必须连接到电路上的断点。

6.测量电阻–断开待测电阻元件与电路的连接。

–将红色引线连接到待测电阻元件的一个端点，黑色引线连接到另一个端点。

–等待一段时间，直到数字显示屏上的数值稳定。

–读取并记录数字显示屏上的电阻数值。

7.关闭电源–测量结束后，关闭电路或电源，断开测量引线与待测电路或元件的连接。

–关闭数字万用表，以节省电池电量和确保安全。

8.维护与保养–定期更换数字万用表的电池，确保足够的电量。

数字万用表的使用操作流程1. 引言数字万用表是一种常用的电子测量仪器，用于测量电流、电压和电阻等电学量。

本文将介绍数字万用表的基本使用操作流程，帮助读者快速上手并正确使用数字万用表。

2. 准备工作在进行数字万用表的使用操作之前，需要准备以下工作：•数字万用表：确保数字万用表正常工作并具有合适的电池或电源供电。

•测量对象：确定需要测量的电路、元件或电器设备等。

•了解单位：熟悉电流、电压和电阻的单位及其换算关系。

3. 基本操作流程3.1 打开数字万用表使用合适的工具打开数字万用表的外壳，并确保电池或电源已连接并工作正常。

3.2 选择测量模式根据需要测量的电学量选择合适的测量模式，通常有以下几种模式： - 直流电压（DCV）：用于测量直流电压。

- 直流电流（DCA）：用于测量直流电流。

- 交流电压（ACV）：用于测量交流电压。

- 交流电流（ACA）：用于测量交流电流。

- 电阻（Ω）：用于测量电阻。

- 连续性测试（Beep）：用于检测电路的连通性。

3.3 连接测量端子根据需要测量的电路或元件，使用测试引线将数字万用表的红色（正极）和黑色（负极）引线连接到正确的测量端子上。

3.4 测量电学量根据选择的测量模式，进行相应的测量操作： - 电压测量：将红色引线连接到电路的正极，黑色引线连接到电路的负极，读取数字万用表上显示的电压值。

- 电流测量：将数字万用表的负极接入电路的负极，将正极连接到电路中断的位置，读取数字万用表上显示的电流值。

- 电阻测量：将被测电阻两端的引线连接到数字万用表的测量端子上，读取数字万用表上显示的电阻值。

3.5 添加保护在进行测量操作时，应注意以下几点来保护数字万用表和测量环境的安全： - 选择合适的测量范围，避免过载。

- 不要测量带有高电压的电路，以免引起电击风险。

- 在进行电阻测量时，务必确保被测电阻没有带电并与电路无关联。

4. 结束操作测量完成后，按照以下步骤结束操作： - 关闭数字万用表：按下电源按钮或将测试引线从测量端子上拔出，使数字万用表进入待机状态。

目录目录 (1)1目的 (2)2范围 (2)3设备操作方法 (2)3.1使用前点检 (2)3.2使用注意事项 (2)3.3按键及接线端概述 (3)3.4测量交流和直流电压 (3)3.5测量交流或直流电流 (4)3.6测量电阻 (4)3.7测试通断性 (4)3.8测量二极管 (4)3.9测量电容 (5)3.10测试保险丝 (5)4设备清洁、维护和维修 (6)4.1设备清洁 (6)4.2设备维护 (6)4.3设备维修 (6)第 0 页 / 共 5 页1 目的规定了FLUKE-15B+型数字万用表的操作和保养。

确保仪器的正确使用、避免仪器和产品因使用不当而造成的损坏，提高产品测试数据的有效性、真实性、准确性。

2 范围各相关使用部门负责仪器的保养、点检、使用和保管。

3 设备操作方法3.1使用前点检1)检查本机的校验周期是否在有效使用期内。

2)在使用电表前，请检查机壳。

切勿使用已损坏的电表。

检查是否有裂纹或缺少塑胶件。

特别注意接头周围的绝缘。

3)检查测试表笔的绝缘是否损坏或表笔金属是否裸露在外。

检查测试表笔是否导通。

请在使用电表之前更换已被损坏的测试表笔。

4)用电表测量已知的电压，确定电表操作正常。

请勿使用工作异常的电表。

5)点检结束请将点检情况记录于《点检记录表》。

3.2使用注意事项1)请勿在连接端子之间或任何端子和地之间施加高于仪表额定值的电压。

2)对30V交流或60V直流以上的电压，应格外小心，这些电压有电击危险。

3)测量时请选择合适的接线端子、功能和量程。

4)请勿在有爆炸性气体、蒸气或粉尘环境中使用。

5)使用测试控针时，手指应保持在保护装置的后面。

6)进行连接时，先连接公共测试表笔，再连接带电的测试表笔；切断连接时，则先断开带电的测试表笔，再断开公共测试表笔。

7)测试电阻、通断性、二极管或电容器前，应先切断电路的电源并把所有高压电容器放电。

8)对于所有功能，包括手动或自动量程，为了避免因读数不当导致电击风险，首先使用交流功能来验证是否有交流电压存在。

数字万用表的使用方法和注意事项
(1) 使用方法
使用前，应仔细阅读有关的使用说明书，熟识电源开关、量程开关、插孔、特别插口的作用。

将电源开关置于ON位置。

【交直流电压的测量】依据需要将量程开关拨至DCV（直流）或ACV（沟通）的合适量程，红表笔插入V／Ω孔，黑表笔插入COM孔，并将表笔与被测线路并联，读数即显示。

【交直流电流的测量】将量程开关拨至DCA（直流）或ACA（沟通）的合适量程，红表笔插入mA孔（＜200mA时）或10A孔（＞200mA 时），黑表笔插入COM孔，并将万用表串联在被测电路中即可。

测量直流量时，数字万用表能自动显示极性。

【电阻的测量】将量程开关拨至Ω的合适量程，红表笔插入V／Ω孔，黑表笔插入COM孔。

假如被测电阻值超出所选择量程的最大值，万用表将显示“1”，这时应选择更高的量程。

测量电阻时，红表笔为正极，黑表笔为负极，这与指针式万用表正好相反。

因此，测量晶体管、电解电容器等有极性的元器件时，必需留意表笔的极性。

（2）使用留意事项
假如无法预先估量被测电压或电流的大小，则应先拨至最高量程挡测量一次，再视状况渐渐把量程减小到合适位置。

测量完毕，应将量程开关拨到最高电压挡，并关闭电源。

满量程时，仪表仅在最高位显示数字“1”，其它位均消逝，这时应
选择更高的量程。

测量电压时，应将数字万用表与被测电路并联。

测电流时应与被测电路串联。

图1 数字万用表的实物图。

数字万用表操作规程万用表(含数字型)操作规程一、使用前应熟悉万用表的各项功能与作用(或学习说明书的使用要求)，根据被测量的对象，正确选用档位、量程及表笔插孔，防止烧坏仪表。

二、在对被测数据大小不明时，应先将量程开关，置于最大值，而后必须在断开测量断电后由大量程往小量程档逐档缓慢切换，使仪表指针指示在满刻度的1/2以上处即可。

三、测量电阻时，在选择了适当倍率档后，将两表笔相碰使指针指在零位，如指针偏离零位，应调节“调零”旋钮使指针归“零”，以保证测量结果准确。

如不能调零或数显表发出低电压报警，应及时检查(如更换同规格型号电池、表笔等)。

四、在测量某电路电阻时，必须切断被测电路的电源，严禁带电测量。

五、使用万用表进行测量时，要注意人身和仪表设备的安全，测试中不得用手触摸表笔的金属部份，不允许带电切换档位开关，以确保测量准确，避免发生触电和烧毁仪表及被测设备设施等事故。

六、万用表在每次使用前应进行电阻档的“零位”校准，用毕及时关断电源，若较长时间不使用则应取出电池，档位置于电压最高档，以防止万用表电池漏电及提高使用寿命。

七、万用表应专人保管，定期校验，建立台帐，并在合格、完好状况下安全使用。

八、下面以数字万用表主要说明其操作步骤:1 交、直流电压的测量步骤1.1根据需要将量程开关拨至DCV(直流)或ACV(交流)的合适量程;1.2红表笔插入V,Ω孔，黑表笔插入COM孔，并将万用表与被测线路并联，读取并记录读数;1.3测量完毕后，将量程开关拨到最高电压挡，电源开关置于OFF位置，收拾好万用表。

2 交、直流电流的测量步骤2.1根据需要将量程开关拨至DCA(直流)或ACA(交流)的合适量程;2.2红表笔插入mA孔(,200mA时)或10A孔(,200mA时)，黑表笔插入COM孔，并将万用表串联在被测电路中，读取并记录读数。

测量直流电流时，万用表能自动显示极性;2.3测量完毕后，将量程开关拨到最高电压挡，电源开关置于OFF位置，收拾好万用表。

文件制修订记录确保使用时得到正确的数据，保证使用者一致的操作使用方法。

2.0适用范围2.1适用于本厂所有数字万用表。

3.0操作使用前注意事项：3.1使用时注意数字万用表低压指示，如果显示屏有低压指示，要更换电池后方可使用，否侧会影响测试数值。

3.2不使用时要将旋转开关旋至OFF位置，显示屏不应有数字显示，使用数字万用表时不要撞击或跌落，如有应通知有关人员进行检查并进行校正。

3.3使用之前先确认数字万用表是否在校正期限内，超出期限不可使用，必须送校合格后方可使用。

4.0操作使用规范内容4.1电阻档的使用方法：4.1.1使用之前首先确认好被测电阻阻值，再将档位量程选择至大于该电阻数值的档位量程，例如：100K欧姆电阻选择的量程就是大于100K欧姆的档位量程。

4.1.2测量电阻时黑色表笔插入COM插孔，红色表笔插入V/Ω插孔。

4.1.3测量电阻时手不要接触到电阻的引脚，以防止人手传感导致误差，影响检测数值。

4.1.4数字万用表单位电阻量程档位有欧姆，K欧姆，M欧姆三个量程选择，可通过按数字万用表上的黄色按键进行选择。

4.2电压档的使用方法：4.2.1使用之前也可以先确定要检测的电压值和检测电压是直流电压的还是交流电压，如果确定不到的电压值，可以从大至小调整档位，直至用到合适的量程档位读到电压值。

4.2.2测量电压值黑色表笔插入COM插孔，红色表笔插入V/Ω插孔，如果检测是直流电压则需要把旋转开关旋转至直流档位，然后按万用表上的RANGE选择合适的模式或量程.如果检测室交流电压则需将旋转开关旋转至交流档位，然后按万用表上的RANGE选择合适的量程或者模式。

4.3电流档的使用方法：4.3.1使用前首先要确认测试的是直流电流还是交流电流，确定所测试电流大小来决定选择大小量程测定被测电流，如果确定不到的电流值，可以通过按RANGE键来切换量程和按万用表上黄色键来选择DC或AC进行测量。

4.3.2测量电流值黑色表笔插入COM插孔，红色表笔插入uA/mA或A插孔，如果电流值超出表mA插孔的档位值，就将红色表笔插入A插孔。

数字万用表操作规程操作规程：一、操作前注意事项：1、将on/off控制器放在on边线，检查9v电池。

如果电池电压严重不足，“”将表明在显示器上。

这时应当更改电池后方能够采用该仪表。

2、测试笔插孔旁边的“”符号表示输入电压不应超过说明书规定的数值，这是为了保护内部线路免受损伤。

3、测试前要将功能控制器放在你所须要的量程边线。

4、切勿在功能控制器放在边线时测量电压或电流。

5、切勿测量高于地电位1000v的直流电压或700vd的交流电压，以确保人身安全。

6、在测量低电压时，特别注意不要碰触被测电路或未采用的仪表端子。

二、直流电压测量2、将功能控制器放在所需的v量程边线，并将测试笔相连接至试样电源或功率上，红色表笔所接端的极性将和电压值同时表明在显示器上。

三、交流电压测量2、将功能开关置于所需的v～量程位置，并将测试笔连接到待测电源或负载上，从显示器上读取测量结果。

四、电阻测量2、将功能控制器放在所需的ω量程边线，将表笔并收到被测电阻上，从显示器上加载测量结果。

五、直流电流测量数字万用表校准方法校准方法：v/ω/f插孔。

二、将功能控制器放在20v档，黑色表笔互连2v标准电池的负极，红色表笔接入标准电池的正极。

三、读数平衡后，从显示器上加载测量结果，与标准电池的标准电压对照校正，误差在±0.1%范围内。

μc-cf20微电脑充放电机采用操作规程操作规程：一、打开电源开关，证实μc-cf20微电脑控制器处在通电状态，通电15分钟后展开掌控操作方式，使电子器件性能平衡。

二、控制器额定值设置：设置额定值时，控制器处于待机状态，这时控制器出现图1画面。

在10秒内按下“确认“键，系统将更新控制器内容出现图2画面。

在光标处等待输入“1-3”数据键。

setting！device？？pressenterkey1：set-rating2：set-program3：refer-recordi-p.digit：02rating-i：40.00au-p.digit：01raying-u：300.0v图1图2图3图2中：“1”为设置额定值。

数字万用表位安全操作及保养规程数字万用表是电子工程中必备的测量仪器之一。

但是，如果不正确地使用数字万用表，会出现严重的安全问题，甚至可能对使用者造成严重的人身伤害。

因此，正确的数字万用表安全操作和保养规程至关重要。

本文将介绍数字万用表的安全操作和保养，从而使你正确地使用数字万用表，并为无法满足实验安全需求造成的损失和伤害负责。

一、数字万用表的安全操作规程1.选择正确的测量范围在进行测量之前，请确保选择了正确的测量范围。

如果测量过程中使用了超出仪器测量范围的电压或电流，可能会烧毁数字万用表，甚至会对使用者造成人身伤害。

2.选择正确的测量功能数字万用表包含多种测量功能。

在使用数字万用表之前，请确保已正确选择所需的测量功能。

否则可能会导致误读。

3.正确连接测量针正确地连接测量针非常重要。

如果连接不正确，可能会导致数字万用表出现无效读数甚至造成电击伤害。

在连接过程中，请务必检查针尖是否处于正常状态。

4.避免使用老化的测量针测量针是数字万用表关键的组成部分之一。

在日常使用过程中，请确保测量针的正常状态，特别是其表面是否有锈蚀和氧化。

如果测量针出现老化和使用磨损，可能会影响测量的准确度和安全使用。

5.避免在高温和高湿度环境中使用数字万用表数字万用表一般适用于温度在0-40℃，湿度在RH＜80％的环境下。

在高温和高湿度环境下使用数字万用表会导致不准确的读数，并会对仪器造成损坏和电击伤害。

6.避免直接触摸电路元件在测量电路时，使用者应注意避免直接触摸电路元件或电线。

如果在电路元件或电线上有高电压，可能会导致人身伤害和仪器损坏。

7.不要将数字万用表用于高压电路数字万用表只适用于低压电路测量，不要将其用于高压电路中。

如果在高压电路中使用数字万用表，可能会导致设备损坏和人员伤害。

二、数字万用表的保养规程1.正确存放数字万用表在不使用数字万用表时，请正确存放它。

优先存放在干燥、相对温度低的地方，以防止氧化、锈蚀或损坏。

数字万用表操作规程
一、准备:
1、从包装盒内取出数字万用表。

二、操作:
1、打开机壳后小盖，装上一节9V电池，装上后盖。

2、将电源开关置于“ON”位置。

3、将功能量程旋钮开关拨到测试档位。

4、 (直流电压、直流电流、电阻测试时)将红表笔与黑表笔插入相应的插孔。

5、测试时，应将测试表笔接触在被测负载或信号测试点上，即可测量。

三、结束:
1、测试完毕，断开电源，将数字万用表轻轻放入包装盒内。

(二)注意事项
1、测量电压时，请勿输入超过直流1000V或交流750V有效值的极限电压。

2、 36V以下的电压为安全电压，在测量高于36V直流、25V交流电压时，要检查表笔是否
可靠接触，是否正确连接，是否绝缘良好，以避免电击。

3、转换档位时，测试表笔应脱离测试点。

4、选择正确的功能和量程，谨防误操作。

5、测量电流时，请勿输入超过仪表面牌上所标识的极限值。

编制日期校对日期标准化日期批准日期版次第二版实施日期。
