cvd或pvd镀膜原理CVD或PVD镀膜原理引言：随着科技的不断进步，各种高科技产品的需求也越来越大。
在许多电子产品和工业设备中，镀膜技术被广泛应用。
其中，CVD（化学气相沉积）和PVD（物理气相沉积）是两种常见的镀膜方法。
本文将重点介绍这两种方法的原理及其应用。
一、CVD镀膜原理：CVD是一种基于气相反应的镀膜技术。
其原理是通过在高温和低压环境下，将气体中的化学物质分解并沉积在基底表面上，形成一层致密且均匀的薄膜。
具体步骤如下：1. 基底表面的预处理：在进行CVD镀膜之前，需要对基底表面进行预处理，以去除杂质和提高表面的粗糙度，以便更好地与镀膜层结合。
2. 反应物的供给：在CVD过程中，需要提供反应物。
这些反应物可以是气体或液体形式，根据需要选择不同的反应物。
例如，金属气体、有机化合物或金属有机化合物可以作为反应物。
3. 反应室的设置：CVD镀膜通常在封闭的反应室中进行。
反应室内的温度和压力可以根据所需的镀膜材料和薄膜性质进行调节。
4. 反应过程：在反应室内，反应物会在高温下分解，并与基底表面上的活性位点发生反应，生成新的化合物。
这些化合物在基底表面沉积，逐渐形成一层均匀的薄膜。
5. 薄膜性质的调节：通过调节反应室内的温度、压力和反应物的浓度，可以控制薄膜的成分、结构和性质。
这些参数的调节可以实现对薄膜的硬度、抗腐蚀性、电学性能等特性的控制。
6. 后处理：在CVD过程结束后，需要对镀膜进行后处理，以去除残余的反应物和提高薄膜的质量。
这可以通过热处理、溶剂洗涤或化学处理等方法来实现。
二、PVD镀膜原理：PVD是一种基于物理过程的镀膜技术。
其原理是通过蒸发或溅射源，将固体材料转化为气体或离子态，并沉积在基底表面上，形成一层致密且均匀的薄膜。
具体步骤如下：1. 蒸发源或溅射源的选择：PVD镀膜过程需要使用蒸发源或溅射源来提供镀膜材料。
蒸发源可以是电子束蒸发源或电阻加热蒸发源，而溅射源可以是直流或射频溅射源。

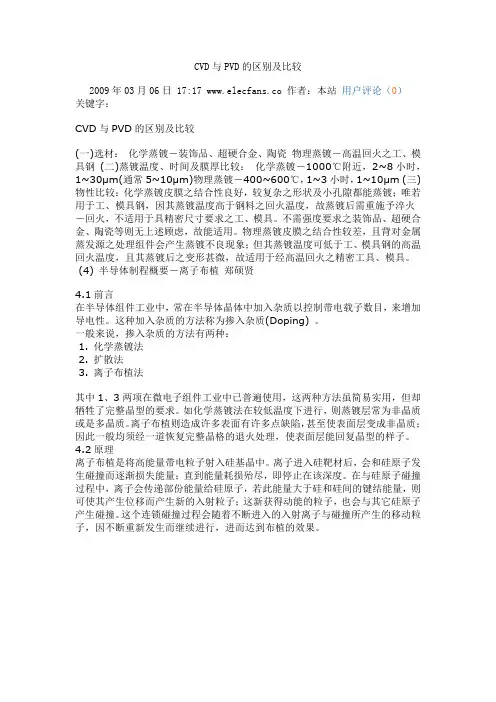

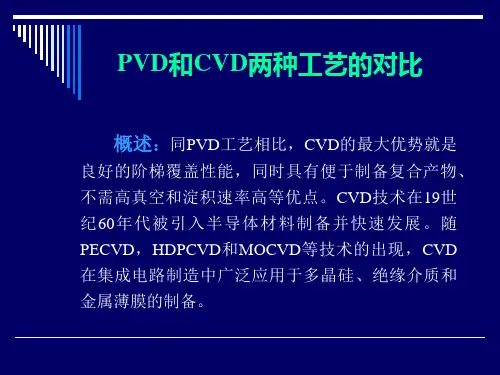

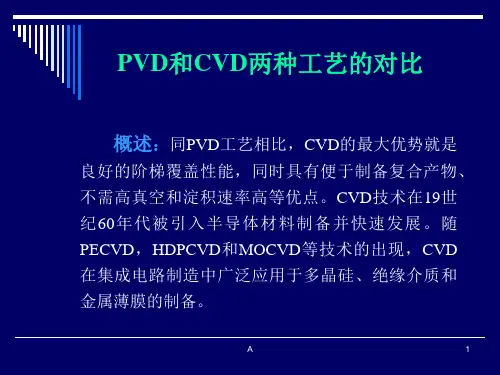

CVD与PVD的区别及比较2009年03月06日 17:17 www.elecfans.co 作者：本站用户评论（0）关键字：CVD与PVD的区别及比较(一)选材：化学蒸镀－装饰品、超硬合金、陶瓷物理蒸镀－高温回火之工、模具钢(二)蒸镀温度、时间及膜厚比较：化学蒸镀－1000℃附近，2~8小时，1~30μm(通常5~10μm)物理蒸镀－400~600℃，1~3小时，1~10μm (三) 物性比较：化学蒸镀皮膜之结合性良好，较复杂之形状及小孔隙都能蒸镀；唯若用于工、模具钢，因其蒸镀温度高于钢料之回火温度，故蒸镀后需重施予淬火－回火，不适用于具精密尺寸要求之工、模具。
不需强度要求之装饰品、超硬合金、陶瓷等则无上述顾虑，故能适用。
物理蒸镀皮膜之结合性较差，且背对金属蒸发源之处理组件会产生蒸镀不良现象；但其蒸镀温度可低于工、模具钢的高温回火温度，且其蒸镀后之变形甚微，故适用于经高温回火之精密工具、模具。
(4) 半导体制程概要－离子布植郑硕贤4.1前言在半导体组件工业中，常在半导体晶体中加入杂质以控制带电载子数目，来增加导电性。
这种加入杂质的方法称为掺入杂质(Doping) 。
一般来说，掺入杂质的方法有两种：1. 化学蒸镀法2. 扩散法3. 离子布植法其中1、3两项在微电子组件工业中已普遍使用，这两种方法虽简易实用，但却牺牲了完整晶型的要求。
如化学蒸镀法在较低温度下进行，则蒸镀层常为非晶质或是多晶质。
离子布植则造成许多表面有许多点缺陷，甚至使表面层变成非晶质；因此一般均须经一道恢复完整晶格的退火处理，使表面层能回复晶型的样子。
4.2原理离子布植是将高能量带电粒子射入硅基晶中。
离子进入硅靶材后，会和硅原子发生碰撞而逐渐损失能量；直到能量耗损殆尽，即停止在该深度。
在与硅原子碰撞过程中，离子会传递部份能量给硅原子，若此能量大于硅和硅间的键结能量，则可使其产生位移而产生新的入射粒子；这新获得动能的粒子，也会与其它硅原子产生碰撞。
pvd与cvd技术适用的薄膜制程薄膜制程是一种利用物理或化学方法在基底上形成一层薄膜的工艺。
在材料科学和工程中，薄膜制程被广泛应用于各种领域，如电子器件、光学器件、表面涂层等。
其中，物理气相沉积（Physical Vapor Deposition，PVD）和化学气相沉积（Chemical Vapor Deposition，CVD）是两种常见的薄膜制备技术。
PVD技术是一种将固态材料通过物理蒸发或溅射的方式沉积在基底上的方法。
它通常包括蒸发、溅射和离子镀三种方式。
蒸发是将材料加热至高温，使其蒸发并沉积在基底上；溅射是通过离子轰击的方式将材料从固态转变为气态，并在真空环境中沉积在基底上；离子镀是利用离子束轰击材料表面，使其释放出离子，并将离子沉积在基底上。
PVD技术具有高纯度、致密性好、结构均匀等优点，适用于制备金属薄膜、合金薄膜、氧化物薄膜等。
CVD技术是一种将气态或液态前体物质在基底表面化学反应生成固态产物的方法。
它通常包括化学气相沉积和低压化学气相沉积两种方式。
化学气相沉积是将气态前体物质与氧化剂在基底表面进行反应，生成固态产物；低压化学气相沉积是在较低的压力和温度下进行沉积。
CVD技术具有成膜速度快、控制性好、沉积均匀等优点，适用于制备金属薄膜、氧化物薄膜、氮化物薄膜等。
PVD和CVD技术在薄膜制程中有着不同的适用性。
PVD技术适用于制备厚度较薄的薄膜，通常在几纳米到几十微米之间。
由于PVD 技术在沉积过程中，材料以固态形式进行转移，因此PVD制备的薄膜具有较高的致密性和纯度。
此外，PVD技术还可以在复杂的表面结构上进行沉积，如孔洞、凹槽等，适用于制备具有特殊形状要求的薄膜。
相比之下，CVD技术适用于制备较厚的薄膜，通常在几十纳米到几百微米之间。
由于CVD技术是通过化学反应生成固态产物，因此可以在基底表面上形成较为均匀的薄膜。
此外，CVD技术还可以在较低的温度下进行沉积，适用于对基底温度敏感的材料。

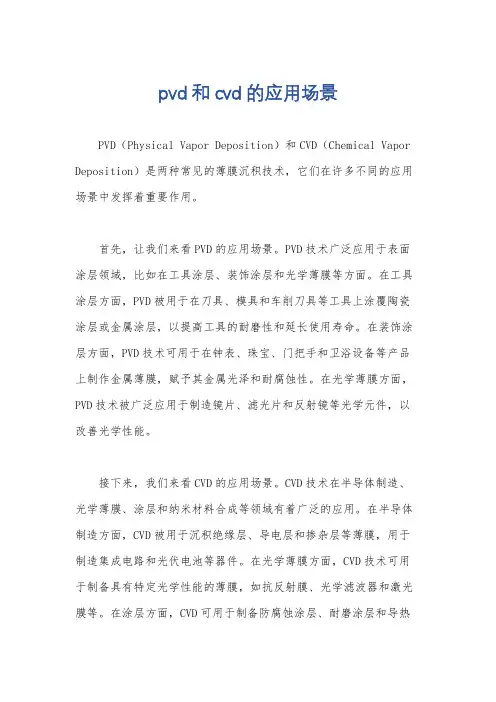

pvd和cvd的应用场景
PVD（Physical Vapor Deposition）和CVD（Chemical Vapor Deposition）是两种常见的薄膜沉积技术，它们在许多不同的应用场景中发挥着重要作用。
首先，让我们来看PVD的应用场景。
PVD技术广泛应用于表面涂层领域，比如在工具涂层、装饰涂层和光学薄膜等方面。
在工具涂层方面，PVD被用于在刀具、模具和车削刀具等工具上涂覆陶瓷涂层或金属涂层，以提高工具的耐磨性和延长使用寿命。
在装饰涂层方面，PVD技术可用于在钟表、珠宝、门把手和卫浴设备等产品上制作金属薄膜，赋予其金属光泽和耐腐蚀性。
在光学薄膜方面，PVD技术被广泛应用于制造镜片、滤光片和反射镜等光学元件，以改善光学性能。
接下来，我们来看CVD的应用场景。
CVD技术在半导体制造、光学薄膜、涂层和纳米材料合成等领域有着广泛的应用。
在半导体制造方面，CVD被用于沉积绝缘层、导电层和掺杂层等薄膜，用于制造集成电路和光伏电池等器件。
在光学薄膜方面，CVD技术可用于制备具有特定光学性能的薄膜，如抗反射膜、光学滤波器和激光膜等。
在涂层方面，CVD可用于制备防腐蚀涂层、耐磨涂层和导热
涂层等功能性涂层。
此外，CVD还被广泛应用于纳米材料的合成，如碳纳米管、石墨烯和纳米颗粒等。
总的来说，PVD和CVD技术在工业生产、科研领域和日常生活中都有着重要的应用，它们通过沉积不同性质的薄膜，为各种材料赋予特定的功能和性能，推动着许多领域的发展和进步。

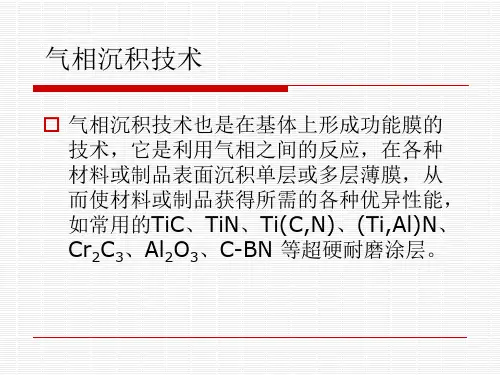

涂层基础刀具涂层技术通常可分为化学气相沉积(CVD)技术和物理气相沉积(PVD)技术两大类。
CVDCVD法是利用金属卤化物的蒸气、氢气和其它化学成分,在950~1050℃的高温下,进行分解、热合等气、固反应,或利用化学传输作用,在加热基体表面形成固态沉积层的一种方法。
CVD法工艺要求高[7],而且由于氯的侵蚀及氢脆变形可能导致涂层易碎裂、基体断面强度下降,涂层硬质合金时还易产生脱碳现象而形成η相。
近年来,中、低温CVD法和PCVD法开发成功,改善了原有CVD工艺。
CVD:CVD工艺气相沉积所需金属源的制备相对容易,可实现TiN、TiC、TiCN、TiBN、TiB2、Al2O3等单层及多元多层复合涂层的沉积，涂层与基体结合强度较高,薄膜厚度可达7~9μm。
先天不足：一是工艺处理温度高，易造成刀具材料抗弯强度下降；二是薄膜内部呈拉应力状态，易导致刀具使用时产生微裂纹；三是CVD工艺排放的废气、废液会造成较大环境污染，与目前大力提倡的绿色制造观念相抵触，因此自九十年代中期以来，高温CVD技术的发展和应用受到一定制约。
PCVD：低温化学气相沉积技术，工艺处理温度450~650℃，可抑制η相1的产生，可用于螺纹刀具、铣刀、模具的TiN、TiCN、TiC等涂层。
但在刀具涂层领域的应用并不广泛。
MT-CVD：中温化学气相沉积，以含C/N的有机物乙腈(CH3CN)作为主要反应气体、与TiCL4、H2、N2在700~900℃下产生分解、化学反应生成TiCN的新工艺。
可获得致密纤维状结晶形态的涂层,涂层厚度可达8~10μm。
HT-CVD：高温化学气相沉积。
目前，CVD(包括MT-CVD)技术主要用于硬质合金车削类刀具的表面涂层,涂层刀具适用于中型、重型切削的高速粗加工及半精加工。
采用CVD技术还可实现α-Al2O3涂层,这是PVD技术目前难以实现的，因此在干式切削加工中，CVD 涂层技术仍占有极为重要的地位。
1基于Ni3Ti成分的一种金属间化合物相，为密排六方有序相。
PVD与CVD表面处理技术1. PVD简介PVD是英文Physical Vapor Deposition（物理气相沉积）的缩写，是指在真空条件下，采用低电压、大电流的电弧放电技术，利用气体放电使靶材蒸发并使被蒸发物质与气体都发生电离，利用电场的加速作用，使被蒸发物质及其反应产物沉积在工件上。
2. PVD技术的发展PVD技术出现于二十世纪七十年代末，制备的薄膜具有高硬度、低摩擦系数、很好的耐磨性和化学稳定性等优点。
最初在高速钢刀具领域的成功应用引起了世界各国制造业的高度重视，人们在开发高性能、高可靠性涂层设备的同时，也在硬质合金、陶瓷类刀具中进行了更加深入的涂层应用研究。
与CVD工艺相比，PVD工艺处理温度低，在600℃以下时对刀具材料的抗弯强度无影响；薄膜内部应力状态为压应力，更适于对硬质合金精密复杂刀具的涂层；PVD工艺对环境无不利影响，符合现代绿色制造的发展方向。
目前PVD涂层技术已普遍应用于硬质合金立铣刀、钻头、阶梯钻、油孔钻、铰刀、丝锥、可转位铣刀片、异形刀具、焊接刀具等的涂层处理。
PVD技术不仅提高了薄膜与刀具基体材料的结合强度，涂层成分也由第一代的TiN发展为TiC、TiCN、ZrN、CrN、MoS2、TiAlN、TiAlCN、TiN-AlN、CNx、DLC和ta－C等多元复合涂层。
3. 星弧涂层的PVD技术增强型磁控阴极弧：阴极弧技术是在真空条件下，通过低电压和高电流将靶材离化成离子状态，从而完成薄膜材料的沉积。
增强型磁控阴极弧利用电磁场的共同作用，将靶材表面的电弧加以有效地控制，使材料的离化率更高，薄膜性能更加优异。
过滤阴极弧：过滤阴极电弧(FCA )配有高效的电磁过滤系统，可将离子源产生的等离子体中的宏观粒子、离子团过滤干净，经过磁过滤后沉积粒子的离化率为100%，并且可以过滤掉大颗粒，因此制备的薄膜非常致密和平整光滑，具有抗腐蚀性能好，与机体的结合力很强。
磁控溅射：在真空环境下，通过电压和磁场的共同作用，以被离化的惰性气体离子对靶材进行轰击，致使靶材以离子、原子或分子的形式被弹出并沉积在基件上形成薄膜。
镀铬替代方法1. 引言镀铬是一种常用的表面处理方法，它可以提供金属表面的防腐、美观和耐磨性能。
然而，由于镀铬过程中使用的六价铬对环境和人体健康造成潜在风险，寻找替代方法已成为迫切的需求。
本文将介绍一些可行的镀铬替代方法，包括物理气相沉积（PVD）、化学气相沉积（CVD）、喷涂技术和电镀替代方法。
2. 物理气相沉积（PVD）物理气相沉积（Physical Vapor Deposition，简称PVD）是一种通过蒸发或溅射金属材料来形成薄膜的技术。
PVD技术可以在金属表面形成一层均匀、致密的薄膜，具有良好的耐磨性和抗腐蚀性能。
常用的PVD方法包括磁控溅射、电子束蒸发和激光熔化。
PVD技术的主要优点是不需要使用有害的六价铬盐，因此对环境友好。
此外，PVD薄膜可以具有不同的颜色和质感，可以实现更多的设计选择。
然而，PVD技术的成本较高，设备复杂，生产效率相对较低。
3. 化学气相沉积（CVD）化学气相沉积（Chemical Vapor Deposition，简称CVD）是一种利用气相反应在材料表面沉积薄膜的技术。
CVD技术可以在金属表面形成均匀、致密的薄膜，具有良好的耐磨性和抗腐蚀性能。
常用的CVD方法包括热CVD、等离子体增强化学气相沉积（PECVD）和金属有机化学气相沉积（MOCVD）。
与PVD相比，CVD技术的优点是可以在复杂形状的工件表面形成薄膜，并且可以实现更高的生产效率。
然而，CVD技术的缺点是需要使用高温和有害的化学物质，对设备要求较高，并且不适用于某些材料。
4. 喷涂技术喷涂技术是一种通过喷射涂料或粉末在基材表面形成涂层的方法。
常用的喷涂技术包括喷涂涂料、热喷涂和冷喷涂。
喷涂技术的优点是成本低、操作简单，并且适用于各种材料和形状复杂的工件。
喷涂涂料通常可以提供良好的耐磨性和抗腐蚀性能。
然而，喷涂技术的涂层质量和附着力可能受到一些限制，需要进行定期维护和修复。
5. 电镀替代方法除了上述的物理和化学沉积技术外，还有一些其他的电镀替代方法。
