薄膜制备技术 主要是PVD和CVD

薄膜材料的制备及性能研究第一章：薄膜材料的基础知识薄膜材料是指厚度在一个纳米到几微米之间的材料，由于其具有较大的比表面积和界面能，从而表现出了明显的物理和化学性质，应用广泛。

薄膜材料可以制备出各种不同形态和结构的材料，包括单层，多层和复合薄膜。

薄膜可以用于制备各种功能性材料，例如光电材料，传感器，能源材料和生物医学材料等。

因此薄膜材料的制备和性能研究已经成为了材料科学中一个重要的研究方向。

第二章：薄膜制备技术薄膜制备技术可以分为物理气相沉积（PVD），化学气相沉积（CVD），溶液法和电化学法等。

其中PVD主要应用于粘附性要求高的金属材料，CVD是为了制作半导体器件而发展出来的技术。

溶液法和电化学法则可以用来制备具有大面积、低成本和环境友好等特点的薄膜材料，因此是应用最为广泛的制备技术之一。

采用这两种技术制备的薄膜具有谷电导，谷光导和电化学性质等。

第三章：薄膜材料的性能研究具体来说，薄膜材料的性能包括表面化学性质、表面结构、光电性质和力学性质。

如表面化学性质可以通过XPS、FTIR和Tof-SIMS等技术进行表征，表面结构可以利用STM和AFM等技术来研究；光电性质则可以通过光谱测量和电学测试等手段来探究，力学性质则可以通过纳米压痕实验等方法来研究。

另外，薄膜材料的吸湿性、稳定性和生物相容性也是需要考虑的因素。

第四章：薄膜材料的应用领域举例薄膜材料由于其独特的性质，在许多领域中都有着广泛的应用。

以太阳能电池为例，在这种光电器件中，薄膜材料被用来制作光电转换器件和透明电极等部件，这直接关系到其光电性能和机械稳定性。

另外，在生物医学领域中，薄膜材料可以用来制备药物输送系统和人工血管等医学器械，用于有效地传递和释放药物。

第五章：未来展望在未来，薄膜材料将面临更加广泛和深入的应用前景。

例如，在生物医学领域中，薄膜材料可以用于制备智能药物释放系统，这将为治疗慢性疾病提供更有效的途径。

此外，在电子器件中，薄膜材料可以用于制作超薄管道、柔性器件和透明电极等。

半导体薄膜工艺
半导体薄膜工艺是制造半导体器件的关键技术。

它是在
半导体表面沉积出一层薄膜形成特定的电路图案，一道道电路图案，以准确控制电子设备的性能和特性。

半导体薄膜工艺首先要考虑的是器件的设计，然后制定
出合适的工艺。

根据薄膜的不同，技术方法也有所差异，包括物理气相沉积（PVD）、化学气相沉积（CVD）等。

这些工艺中，PVD技术指的是子元素以物理方式沉积在衬底表面，CVD技术
则是利用反应化合物在高温下反应而形成的，被称为“化学沉积法”。

由于PVD和CVD两种方法都可以用于沉积半导体膜，只有结合试验和计算才能确定更有效的半导体膜沉积参数，提高生产效率。

此外，在半导体薄膜工艺制备过程中，可能出现的缺陷，如气泡、裂纹等。

半导体材料的本质是脆性的，所以如果这些缺陷在温度、压力等变化时没有得到正确的控制，可能会造成器件性能降低。

因此，除了使用恰当的技术参数以外，在控制工艺参数时也要特别小心，以减少这些缺陷的出现。

最后，半导体薄膜工艺的过程十分繁琐，需要准确控制
它的参数，保证生产的稳定性和器件的质量。

只有完善的流程管理，才能提高生产效率，确保产品的质量。

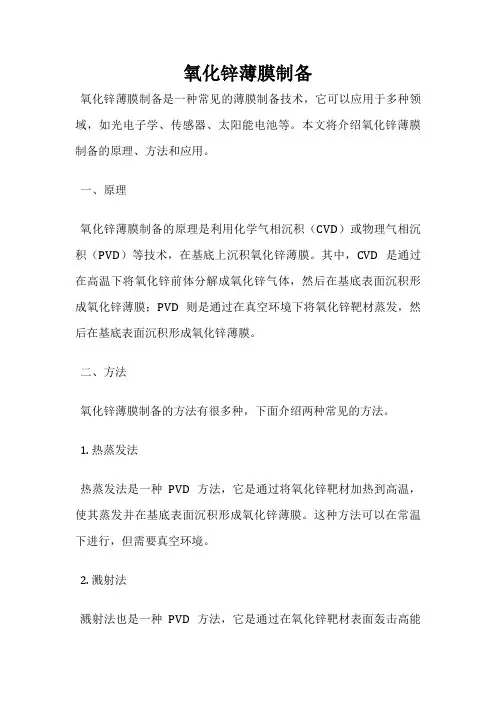

氧化锌薄膜制备氧化锌薄膜制备是一种常见的薄膜制备技术，它可以应用于多种领域，如光电子学、传感器、太阳能电池等。

本文将介绍氧化锌薄膜制备的原理、方法和应用。

一、原理氧化锌薄膜制备的原理是利用化学气相沉积（CVD）或物理气相沉积（PVD）等技术，在基底上沉积氧化锌薄膜。

其中，CVD是通过在高温下将氧化锌前体分解成氧化锌气体，然后在基底表面沉积形成氧化锌薄膜；PVD则是通过在真空环境下将氧化锌靶材蒸发，然后在基底表面沉积形成氧化锌薄膜。

二、方法氧化锌薄膜制备的方法有很多种，下面介绍两种常见的方法。

1. 热蒸发法热蒸发法是一种PVD方法，它是通过将氧化锌靶材加热到高温，使其蒸发并在基底表面沉积形成氧化锌薄膜。

这种方法可以在常温下进行，但需要真空环境。

2. 溅射法溅射法也是一种PVD方法，它是通过在氧化锌靶材表面轰击高能粒子，使其溅射出氧化锌原子，并在基底表面沉积形成氧化锌薄膜。

这种方法需要真空环境和高能粒子源。

三、应用氧化锌薄膜制备的应用非常广泛，下面介绍几个典型的应用。

1. 光电子学氧化锌薄膜可以用于制备光电子学器件，如LED、激光器、光电探测器等。

其中，氧化锌薄膜作为LED的透明电极，可以提高LED的光输出效率。

2. 传感器氧化锌薄膜可以用于制备传感器，如气敏传感器、湿敏传感器等。

其中，氧化锌薄膜作为传感器的敏感层，可以实现对气体、湿度等环境参数的检测。

3. 太阳能电池氧化锌薄膜可以用于制备太阳能电池，其中，氧化锌薄膜作为电池的透明电极，可以提高电池的光吸收效率和光电转换效率。

氧化锌薄膜制备是一种重要的薄膜制备技术，它可以应用于多种领域，具有广阔的应用前景。

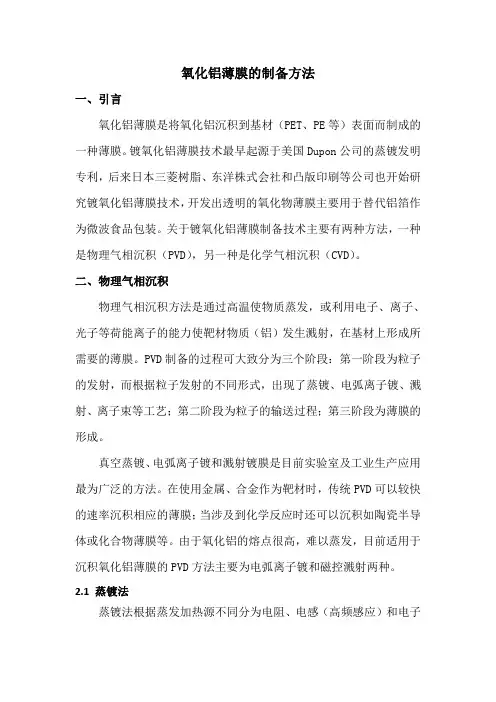

氧化铝薄膜的制备方法一、引言氧化铝薄膜是将氧化铝沉积到基材（PET、PE等）表面而制成的一种薄膜。

镀氧化铝薄膜技术最早起源于美国Dupon公司的蒸镀发明专利，后来日本三菱树脂、东洋株式会社和凸版印刷等公司也开始研究镀氧化铝薄膜技术，开发出透明的氧化物薄膜主要用于替代铝箔作为微波食品包装。

关于镀氧化铝薄膜制备技术主要有两种方法，一种是物理气相沉积（PVD），另一种是化学气相沉积（CVD）。

二、物理气相沉积物理气相沉积方法是通过高温使物质蒸发，或利用电子、离子、光子等荷能离子的能力使靶材物质（铝）发生溅射，在基材上形成所需要的薄膜。

PVD制备的过程可大致分为三个阶段：第一阶段为粒子的发射，而根据粒子发射的不同形式，出现了蒸镀、电弧离子镀、溅射、离子束等工艺；第二阶段为粒子的输送过程；第三阶段为薄膜的形成。

真空蒸镀、电弧离子镀和溅射镀膜是目前实验室及工业生产应用最为广泛的方法。

在使用金属、合金作为靶材时，传统PVD可以较快的速率沉积相应的薄膜；当涉及到化学反应时还可以沉积如陶瓷半导体或化合物薄膜等。

由于氧化铝的熔点很高，难以蒸发，目前适用于沉积氧化铝薄膜的PVD方法主要为电弧离子镀和磁控溅射两种。

2.1蒸镀法蒸镀法根据蒸发加热源不同分为电阻、电感（高频感应）和电子束等方式。

其中，电阻蒸发源以电阻丝方式加热，温度可达1700℃；电子束加热能量较高，达20kw/cm3，温度可达3000-6000℃；电感加热可达3000℃以上；而电子束蒸镀法能获得比电阻加热源更大的能量密度，热量可直接到蒸镀材料的表面，所以，其蒸发温度高、热效率高、蒸发速度快，从而沉积效果好，特别适合制作高熔点薄膜材料和高纯薄膜材料。

因此，氧化物蒸镀薄膜普遍采用电子束蒸镀法。

表1镀膜加热方式比较加热方式沉积膜装置成本沉积速度电阻（舟状）AL较低普通电阻（坩埚）AL、SiOx、AlOx较低普通电感AL、SiOx、AlOx较低普通电子束AL、SiOx、AlOx、AlOx/Si高高速2.2磁控溅射法磁控溅射法是基于磁控溅射技术，即通过离子轰击靶材后，产生溅射粒子，这些粒子再沉积到基材表面。

薄膜材料及其制备技术薄膜材料是指厚度在纳米级别到微米级别的材料，具有特殊的物理、化学和力学性质。

薄膜材料广泛应用于电子、光电、光学、化学、生物医学等领域。

下面将介绍薄膜材料的分类以及常用的制备技术。

薄膜材料的分类：1.无机薄膜材料：如氧化物薄膜、金属薄膜、半导体薄膜等。

2.有机薄膜材料：如聚合物薄膜、膜面活性剂薄膜等。

3.复合薄膜材料：由两种或以上的材料组成的。

如聚合物和无机材料复合薄膜、金属和无机材料复合薄膜等。

薄膜材料的制备技术：1.物理气相沉积技术：包括物理气相沉积（PVD）和物理气相淀积（PVD）两种方法。

PVD主要包括物理气相沉积和磁控溅射，通过将固态金属或合金加热，使其升华或蒸发，然后在基底表面形成薄膜。

PVD常用于制备金属薄膜、金属氧化物薄膜等。

2.化学气相沉积技术：包括化学气相沉积（CVD）和原子层沉积（ALD）两种方法。

CVD通过化学反应在基底表面形成薄膜。

ALD则是通过一系列的单原子层回旋沉积来生长薄膜。

这些方法可以制备无机薄膜、有机薄膜和复合薄膜。

3.溶液法制备技术：包括溶胶-凝胶法、旋涂法、浸渍法等。

溶胶-凝胶法通过溶胶和凝胶阶段的转化制备薄膜。

旋涂法将溶液倒在旋转基底上，通过离心力将溶液均匀分布并形成薄膜。

浸渍法将基底浸泡在溶液中，溶液中的材料通过表面张力进入基底并形成薄膜。

这些方法主要用于制备有机薄膜和复合薄膜。

4.物理沉积法和化学反应法相结合的制备技术：如离子束沉积法、激光沉积法等。

这些方法通过物理沉积或化学反应在基底表面形成薄膜，具有较高的沉积速率和较好的薄膜质量。

综上所述，薄膜材料及其制备技术涉及多个领域，各种薄膜材料的制备方法各有特点，可以选择合适的技术来制备特定性质的薄膜材料。

随着对薄膜材料的深入研究和制备技术的不断进步，薄膜材料在各个应用领域的潜力将会得到更大的发掘。

半导体材料制备技术半导体材料的制备技术主要包括：物理气相沉积（Physical Vapor Deposition，简称PVD）、化学气相沉积（Chemical Vapor Deposition，简称CVD）、溶液法、分子束外延（Molecular Beam Epitaxy，简称MBE）等。

1.物理气相沉积：物理气相沉积是一种通过在材料表面沉积薄膜的方法。

主要有磁控溅射、电子束蒸发、光化学蒸发等。

磁控溅射是一种通过在金属靶表面轰击产生金属离子，再通过惯性或磁场将金属离子聚集到衬底上形成薄膜的方法。

电子束蒸发是利用电子束的热能使固体材料迅速升温蒸发，然后在衬底上冷凝成薄膜的一种方法。

光化学蒸发是利用高能光激发材料分子，使其在激发态下蒸发和沉积成薄膜的方法。

物理气相沉积技术能够制备高纯度、高质量的半导体材料，但由于金属靶材的限制，只能制备单晶薄膜。

2.化学气相沉积：化学气相沉积是利用气体在表面上化学反应沉积薄膜的一种方法。

主要有低压化学气相沉积（LPCVD）、气相开关化学气相沉积（GS-CVD）、原子层沉积（ALD）等。

低压化学气相沉积是一种在低压下，通过将以气体形式存在的反应物送到反应室中与衬底表面反应沉积的方法。

气相开关化学气相沉积是一种在高压下，通过快速切换反应气体进行气相沉积的方法。

原子层沉积是一种通过依次将反应气体在表面上循环反应沉积的方法。

化学气相沉积技术能够制备高质量的半导体材料，并且可以控制薄膜的厚度和成分，但需要控制反应条件和表面的化学反应，操作复杂。

3.溶液法：溶液法是一种通过浸渍、涂覆或电化学方法将溶解了的半导体材料溶液沉积到衬底上的方法。

主要有溶胶-凝胶法、等离子体增强化学气相沉积（PECVD）等。

溶胶-凝胶法是一种通过将溶解了的半导体溶液或胶体经过控制沉积、干燥和烧结等工艺制备薄膜的方法。

等离子体增强化学气相沉积是一种利用等离子体对气相反应物料进行电离和激发，然后再薄膜表面沉积的一种方法。

金属材料表面处理技术中的薄膜涂层方法金属材料表面处理是一种将薄膜涂层应用于金属表面，以改善其性能和延长其使用寿命的技术。

薄膜涂层方法可以通过提高金属材料的耐腐蚀性、耐磨损性、耐热性、光学特性等，进一步满足不同领域的需求。

在金属材料表面处理技术中，常用的薄膜涂层方法包括物理气相沉积（PVD）、化学气相沉积（CVD）、电化学沉积等。

物理气相沉积（Physical Vapor Deposition，PVD）是一种将固体物质以蒸汽形式沉积到金属表面上的方法。

主要适用于硬质薄膜的制备，例如钛、铬、铝等。

PVD方法通过高能离子轰击或热蒸发的方式将金属原料转化为蒸汽，然后将蒸汽沉积在金属表面上。

该方法具有沉积速度快、膜层致密、附着力强等优点。

常见的PVD技术有物理气相沉积法、溅射沉积法等。

化学气相沉积（Chemical Vapor Deposition，CVD）是一种将气体化合物沉积到金属表面上的方法。

CVD方法适用于复杂结构、高纯度、高质量的薄膜制备。

在CVD过程中，金属基材放置在反应装置中，通过加热使金属表面活化，然后将气体化合物传输到金属表面反应生成薄膜。

CVD方法可以控制薄膜的成分、结构和厚度，具有较高的沉积速率和均匀性。

常见的CVD技术有热CVD、等离子CVD、低压CVD等。

电化学沉积是一种将金属离子通过电化学反应沉积到金属表面的方法。

电化学沉积通常使用电解液作为载体，在电解液中加入金属盐溶液，并通过电流引起金属离子还原为固态金属的沉积。

电化学沉积方法可用于制备多种金属薄膜，如铜、镍、锌等。

该方法具有沉积速度快、较宽的沉积温度范围、沉积均匀性好等优点。

常见的电化学沉积方法有电泳沉积、电化学沉积、镀金等。

薄膜涂层技术在金属材料表面处理中具有重要的应用价值。

通过选择合适的薄膜涂层方法，可以根据金属材料的特性和需求，优化其表面性能，提高其耐腐蚀性、耐磨性、耐高温性等。

在工业制造领域，薄膜涂层技术广泛应用于轴承、刀具、工具等金属制品的生产中，以提高其使用寿命和性能。

金刚石薄膜研究及在制造业中的应用金刚石薄膜是一种高科技材料，具有优异的机械、光学、电子性能，被广泛应用于各个领域。

随着科技的不断进步，金刚石薄膜研究也不断深入，其在制造业中的应用也更加广泛。

一、金刚石薄膜的制备技术金刚石薄膜的制备技术主要包括化学气相沉积（CVD）和物理气相沉积（PVD）两种方法。

CVD法是指将金刚石前体气体在热力学平衡条件下分解，沉积在衬底上形成金刚石薄膜。

该方法具有制备工艺简单、成本低等优点，但对设备和前体气体纯度要求较高，且易产生晶面取向不均匀等问题。

PVD法主要是利用离子束或者真空电镀等方法将金刚石材料沉积在衬底上。

该方法具有沉积速率快、晶面取向良好等优点，但缺点是设备复杂、制备周期长等。

二、金刚石薄膜在制造业中的应用1. 硬质合金刀具金刚石薄膜不仅硬度高，而且有优异的耐磨性能，使得其在制造业中的应用非常广泛，最为常见的应用就是硬质合金刀具。

生产硬质合金刀具的工艺主要包括两部分，即刀具材料的制备和刀具的制造加工。

其中，金刚石薄膜主要用于刀片的磨削和切削加工。

通过金刚石薄膜的应用，能够大幅提升硬质合金刀具的切削效率和耐磨性能。

2. IC制造IC制造是目前普遍应用金刚石薄膜的领域之一。

在IC生产过程中，金刚石薄膜可用作金属线路的保护层和刻蚀标记层，能够大幅提升IC制造的效率和稳定性。

为了提高IC器件的可靠性和生产效率，人们通过金刚石薄膜的应用，使IC器件的寿命更长，效率更高，品质更稳定。

3. 机械密封件机械密封件是金刚石薄膜在制造业中的另一个应用领域。

在高压、高温和强腐蚀环境下，金刚石薄膜的耐磨性、耐腐蚀性和高压强度能力非常优异，使得其广泛应用于机械密封件的制造过程中。

通过金刚石薄膜的应用，能够大幅提高机械密封件在高强度、高温度和腐蚀环境下的使用寿命和性能稳定性。

三、金刚石薄膜在未来的发展与应用随着人们对金刚石薄膜的研究不断深入，其未来的应用领域也会越来越广泛。

目前，有关金刚石薄膜材料的研究主要集中在以下几个方面：1. 提高金刚石薄膜的厚度和质量目前，金刚石薄膜的厚度仍然比较薄，只有几纳米，受到厚度限制的应用场景也较为有限。

薄膜造备要领之阳早格格创做1.物理气相重积法（PVD）：真空蒸镀、离子镀、溅射镀膜2.化教气相重积法（CVD)：热CVD、等离子CVD、有机金属CVD、金属CVD.一、真空蒸镀即真空挥收镀膜，是造备薄膜最普遍的要领.那种要领是把拆有基片的真空室抽成真空，使气体压强达到10¯²Pa以下，而后加热镀料，使其本子大概者分子从表面气化劳出，产死蒸汽流，进射到温度较矮的基片表面，凝结产死固态薄膜.其设备主要由真空镀膜室战真空抽气系统二大部分组成.包管真空环境的本果有预防正在下温下果气氛分子战挥收源爆收反应，死成化合物而使挥收源劣化.预防果挥收物量的分子正在镀膜室内与气氛分子碰碰而阻拦挥收分子间接到达基片表面，以及正在途中死成化合物大概由于挥收分子间的相互碰碰而正在到达基片前便凝结等正在基片上产死薄膜的历程中，预防气氛分子动做杂量混进膜内大概者正在薄膜中产死化合物.挥收镀根据挥收源的类型有几种:⑴、电阻加热挥收源.常常适用于熔面矮于1500℃的镀料.对付于挥收源的央供为a、熔面下b、鼓战蒸气压矮c、化教本量宁静，正在下温下没有与挥收资料爆收化教反应d、具备良佳的耐热性，功率稀度变更小.⑵、电子束挥收源.热电子由灯丝收射后，被电场加速，赢得动能轰打处于阳极的挥收资料上，使挥收资料加热气化，而真止挥收镀膜.特天符合创造下熔面薄膜资料战下杂薄膜资料.便宜有a、电子束轰打热源的束流稀度下，能赢得近比电阻加热源更大的能量稀度，不妨使下熔面（可下达3000℃以上）的资料挥收，而且有较下的挥收速率.b、镀料置于热火铜坩埚内，预防容器资料的挥收，以及容器资料与镀料之间的反应，那对付于普及镀膜的杂度极为要害.c、热量可间接加到挥收资料的表面，缩小热量益坏.⑶、下频感触挥收源.将拆有挥收资料的坩埚搁正在下频螺旋线圈的中央，使挥收资料正在下频电磁场的感触下爆收强盛的涡流益坏战磁滞益坏（铁磁体），从而将镀料金属加热挥收.时常使用于洪量挥收下杂度金属.分子束中延技能（molecular beam epitaxy,MBE).中延是一种造备单晶薄膜的新技能，它是正在符合的衬底与符合条件下，沿衬底资料晶轴目标逐层死少新单晶薄膜的要领.中延薄膜战衬底属于共一物量的称“共量中延”，二者分歧的称为“同量中延”.MBE是正在810—Pa的超真空条件下，将薄膜诸组分元素的分子束流，正在庄重监控之下，间接喷射到衬底表面.其中已被基片捕获的分子，即时被真空系统抽走，包管到达衬底表面的经常新分子束.那样，到达衬底的各元素分子没有受环境气氛的效率，仅由挥收系统的几许形状战挥收源温度决断.二、离子镀是正在真空条件下，利用气体搁电使气体大概被挥收物量离化，正在气体离子大概被挥收物量离子轰打效率的共时，把挥收物大概其反应物蒸镀正在基片上.时常使用的几种离子镀：（1）曲流搁电离子镀.挥收源：采与电阻加热大概电子束加热；充进气体：充进Ar大概充进少量反应气体；离化办法：被镀基体为阳极，利用下电压曲流辉光搁电离子加速办法：正在数百伏至数千伏的电压下加速，离化战离子加速所有举止.（2）空心阳极搁电离子镀（HCD，hollow cathode discharge ）.等离子束动做挥收源，可充进Ar、其余惰性气体大概反应气体；利用矮压大电流的电子束碰碰离化， 0至数百伏的加速电压.离化战离子加速独力支配.（3）射频搁电离子镀.电阻加热大概电子束加热，真空，Ar，其余惰性气体大概反应气体；利用射频等离子体搁电离化， 0至数千伏的加速电压，离化战离子加速独力支配.（4）矮压等离子体离子镀.电子束加热，惰性气体，反应气体. 等离子体离化， DC大概AC 50V离子镀是一个格中搀杂历程，普遍去道末究包罗镀料金属的挥收，气化，电离，离子加速，离子之间的反应，中战以及正在基体上成膜等历程，其兼具真空蒸镀战真空溅射的特性.三、溅射镀膜是正在真空室中，利用荷能粒子轰打靶表面，使被轰打出的粒子正在基片上重积的技能.用戴有几十电子伏特以上动能的粒子大概粒子束映照固体表面，靠拢固体表面的本子会赢得进射粒子所戴能量的一部分从而背真空中劳出，那种局里称为溅射.应用于当前工业死产的主要溅射镀膜办法：（1）射频溅射是利用射频搁电等离子体中的正离子轰打靶材、溅射出靶材本子从而重积正在接天的基板表面的技能.由于接流电源的正背性爆收周期接替，当溅射靶处于正半周时，电子流背靶里，中战其表面散集的正电荷，而且散集电子，使其表面浮现背偏偏压，引导正在射频电压的背半周期时吸引正离子轰打靶材，从而真止溅射.由于离子比电子品量大，迁移率小，没有像电子那样很快天背靶表面集结，所以靶表面的面位降下缓缓，由于正在靶上会产死背偏偏压，所以射频溅射拆置也不妨溅射导体靶.射频溅射拆置的安排中，最要害的是靶战匹配回路.靶要火热，共时要加下频下压.（2）磁控溅射（下速矮温溅射）.其重积速率快、基片温度矮，对付膜层的益伤小、支配压力矮.磁控溅射具备的二个条件是：磁场战电场笔曲；磁场目标与阳极（靶）表面仄止，并组成环形磁场.电子正在电场E的效率下，正在飞背基片历程中与氩本子爆收碰碰，使其电离爆收出Ar 战新的电子；新电子飞背基片，Ar 正在电场效率下加速飞背阳极靶，并以下能量轰打靶表面，使靶材爆收溅射.正在溅射粒子中，中性的靶本子大概分子重积正在基片上产死薄膜，而爆收的二次电子会受到电场战磁场效率，爆收E（电场）×B（磁场）所指的目标漂移，简称E×B漂移，其疏通轨迹近似于一条晃线.若为环形磁场，则电子便以近似晃线形式正在靶表面干圆周疏通，它们的疏通路径没有但是很少，而且被束缚正在靠拢靶表面的等离子体天区内，而且正在该天区中电离出洪量的Ar 去轰打靶材，从而真止了下的重积速率.随着碰碰次数的减少，二次电子的能量消耗殆尽，渐渐近离靶表面，并正在电场E的效率下最后重积正在基片上.由于该电子的能量很矮，传播给基片的能量很小，以致基片温降较矮.（3）反应溅射.反应溅射是指正在存留反应气体的情况下，溅射靶材时，靶材会与反应气体反应产死化合物(如氮化物大概氧化物)，正在惰性气体溅射化合物靶材时由于化教没有宁静性往往引导薄膜较靶材少一个大概更多组分，此时如果加上反应气体不妨补偿所缺少的组分，那种溅射也不妨视为反应溅射.化教气相重积chemical vapor deposition（CVD)一、热CVD指把含有形成薄膜元素的气态反应剂大概液态反应剂的蒸气及反应所需其余气体引进反应室，正在衬底表面爆收化教反应死成薄膜的历程.本理：利用挥收性的金属卤化物战金属的有机化合物等，正在下温下爆收气相化教反应，包罗热领会、氢还本（可造备下杂度金属膜）、氧化战置换反应等，正在基板上重积所需要的氮化物、氧化物、碳化物、硅化物、硼化物、下熔面金属、金属、半导体等薄膜.造备条件：1）正在重积温度下，反应物具备脚够的蒸气压，并能以符合的速度被引进反应室；2）反应产品除了产死固态薄膜物量中，皆必须是挥收性的；3）重积薄膜战基体资料必须具备脚够矮的蒸气压.二、等离子体CVD（plasma chemical vapor deposition）是正在下频大概曲流电场效率下，将本料气体电离产死等离子体，利用矮温等离子体动做能量源，通进适量的反应气体，利用等离子体搁电，使反应气体激活并真止化教气相重积的技能.正在脆持一定压力的本料气体中，输进曲流、下频大概微波功率，爆收气体搁电，产死等离子体.正在气体搁电等离子体中，由于矮速电子与气体本子碰碰，故除爆收正、背离子中，还会爆收洪量的活性基（激励本子、分子等），从而可大大巩固反映气体的活性.那样便不妨正在较矮的温度下，爆收反应，爆收薄膜.PCVD不妨正在更矮的温度下成膜.可缩小热益伤，减矮膜层与衬底资料间的相互扩集及反应多用于太阳能电池及液晶隐现器等.三、有机金属CVD（MOCVD）是将反应气体战睦化的有机物通过反应室，通过热领会重积正在加热的衬底上产死薄膜.它是利用运载气携戴金属有机物的蒸气加进反应室，受热领会后重积到加热的衬底上产死薄膜.其特性是：1.较矮的衬底温度； 2.较下的死少速率，可死少极薄的薄膜； 3.透彻的组分统造可举止多元混晶的身分统造，可真止多层结构及超晶格结构； 4.易赢得大里积匀称薄膜；其缺陷是：1.残留杂量含量下 2.反应气体及尾气普遍为易焚、易爆及毒性很强的气体.。

薄膜制备技术的使用方法与优化建议薄膜制备技术是一种重要的材料加工方法，广泛应用于电子、光电、医疗等领域。

本文将介绍薄膜制备技术的使用方法和一些建议，以帮助从事相关领域工作人员提高工作效率和产品质量。

一、薄膜制备技术的使用方法在薄膜制备过程中，使用正确的方法是确保薄膜质量的重要一环。

首先，选择适当的薄膜制备技术，根据所需材料的特性和应用需求进行选择。

例如，物理气相沉积（PVD）适用于金属、合金等材料的制备，化学气相沉积（CVD）适用于无机化合物、高分子材料的制备。

其次，在具体的制备过程中，要掌握好工艺参数的选择和控制。

例如，沉积温度、沉积速率、压力等参数都会对薄膜的结构和性能产生影响。

合理选择这些参数以及制备条件，可以优化薄膜的质量。

与此同时，还需要进行实验前处理，如对基底进行表面清洁、预处理等，以确保薄膜附着力和平整度。

最后，选择合适的监测手段和工具对薄膜进行表征和检测。

常见的检测手段有刻蚀剥离、电子显微镜、拉曼光谱等。

通过这些手段，可以对薄膜的物理、化学性质进行分析，以评估其质量和性能。

二、薄膜制备技术的优化建议为了进一步提高薄膜的制备效率和质量，以下是一些建议：1. 材料选择与研究：在薄膜制备之前，对材料的性质和制备方法进行充分的研究和了解。

理解材料的特性对选择合适的制备方法和优化工艺参数至关重要。

2. 工艺参数的优化：通过实验和经验总结，不断调整工艺参数以获得最佳的薄膜质量。

可以进行参数的微调和比较试验，逐步找到最佳的制备条件。

3. 控制杂质和污染：薄膜制备过程中，要注意杂质和污染的控制。

在实验环境中严格控制空气、水分的污染，并保持制备设备的清洁和维护。

4. 过程监测与反馈调整：在制备过程中，要时刻监测和记录关键工艺参数，如温度、沉积速率等，并进行数据分析。

根据实时监测结果，及时进行调整和反馈，避免可能出现的问题和缺陷。

5. 制备设备的提升与更新：随着科技的发展，不断更新和升级薄膜制备设备也是优化薄膜制备的有效手段。

pvd和cvd的应用场景
PVD（Physical Vapor Deposition）和CVD（Chemical Vapor Deposition）是两种常见的薄膜沉积技术，它们在许多不同的应用场景中发挥着重要作用。

首先，让我们来看PVD的应用场景。

PVD技术广泛应用于表面涂层领域，比如在工具涂层、装饰涂层和光学薄膜等方面。

在工具涂层方面，PVD被用于在刀具、模具和车削刀具等工具上涂覆陶瓷涂层或金属涂层，以提高工具的耐磨性和延长使用寿命。

在装饰涂层方面，PVD技术可用于在钟表、珠宝、门把手和卫浴设备等产品上制作金属薄膜，赋予其金属光泽和耐腐蚀性。

在光学薄膜方面，PVD技术被广泛应用于制造镜片、滤光片和反射镜等光学元件，以改善光学性能。

接下来，我们来看CVD的应用场景。

CVD技术在半导体制造、光学薄膜、涂层和纳米材料合成等领域有着广泛的应用。

在半导体制造方面，CVD被用于沉积绝缘层、导电层和掺杂层等薄膜，用于制造集成电路和光伏电池等器件。

在光学薄膜方面，CVD技术可用于制备具有特定光学性能的薄膜，如抗反射膜、光学滤波器和激光膜等。

在涂层方面，CVD可用于制备防腐蚀涂层、耐磨涂层和导热
涂层等功能性涂层。

此外，CVD还被广泛应用于纳米材料的合成，如碳纳米管、石墨烯和纳米颗粒等。

总的来说，PVD和CVD技术在工业生产、科研领域和日常生活中都有着重要的应用，它们通过沉积不同性质的薄膜，为各种材料赋予特定的功能和性能，推动着许多领域的发展和进步。

薄膜制备技术的制备原理
薄膜制备技术是指通过一定的方法和工艺，将材料沉积在基底表面上形成薄膜的过程。

薄膜制备技术主要包括物理气相沉积（Physical Vapor Deposition, PVD）和化学气相沉积（Chemical Vapor Deposition, CVD）两大类。

物理气相沉积（PVD）原理：物理气相沉积是通过将材料固态或液态转变为气态，然后将气态物质沉积在基底表面上形成薄膜。

一般包括蒸发、溅射、磁控溅射、激光溅射等方法。

其中，蒸发是最常用的一种方法，通过加热固态或液态材料，使其转变为气态，然后沉积在基底表面上形成薄膜。

化学气相沉积（CVD）原理：化学气相沉积是通过在气相中使材料气体分解成活性物种，然后在基底表面上发生化学反应形成薄膜。

一般包括热化学气相沉积、等离子体增强化学气相沉积、原子层沉积等方法。

其中，热化学气相沉积是最常用的一种方法，通过加热反应体系，在气相中使材料气体分解形成活性物种，然后在基底表面上发生化学反应形成薄膜。

总的来说，薄膜制备技术的制备原理是将材料以气态或气体反应形式沉积在基底表面上，然后通过物理或化学反应形成薄膜。

PVD和CVD无机薄膜沉积方式大全，一定有你不知道的.....无机薄膜沉积方式在FDP 的生产中, 在制作无机薄膜时可以采用的方法有两种：PVD 和CVD (本文跟从众多资料的分类法, 将VE 和VS 归于PVD 而ALD 归于CVD)。

Physical Vapor Deposition (PVD)Physical Vapor Deposition (PVD) 亦称为物理气象沉淀技术。

该技术在真空条件下, 通过先将材料源（固体或液体）表面气化成气态原子、分子或部分电离成离子, 并通过低压气体(或等离子体)过程, 在基体表面沉积具有某种特殊功能的薄膜的技术。

PVD 沉积流程可以粗略的被分为镀料的汽化、镀料的迁移和镀料的沉积三个部分。

PVD 沉积过程根据工艺的不同, PVD 可以提进一步分为真空蒸镀、溅射镀膜、电弧等离子体镀膜、离子镀膜和分子束外延等。

真空蒸镀(Vacuum Evaporation)真空蒸镀(Vacuum Evaporation)是指在真空条件下, 使金属、金属合金或化合物蒸发, 然后沉积在基体表面上的工艺。

比较常用的蒸发方法为电阻加热、高频感应加热或用电子柬、激光束以及离子束高能轰击镀料等。

VE 简要设备原理图溅射镀膜(Vacuum Sputtering)溅射镀膜(Vacuum Sputtering)基本原理是充氩(Ar)气的真空条件下,使氩气进行辉光放电, 这时氩(Ar)原子电离成氩离子(Ar+), 氩离子在电场力的作用下加速轰击以镀料制作的阴极靶材, 靶材会被溅射出来而沉积到工件表面。

根据采用电流的不同, 该工艺可以进一步分为采用直流辉光放电的直流(Qc)溅射、采用射频(RF)辉光放电的射频溅射以及磁控(M)辉光放电引起的称磁控溅射。

电弧等离子体镀膜电弧等离子体镀膜基本原理是在真空条件下, 用引弧针引弧, 使真空金壁(阳极)和镀材(阴极)之间进行弧光放电, 阴极表面快速移动着多个阴极弧斑, 不断迅速蒸发, 使之电离成以镀料为主要成分的电弧等离子体, 并能迅速将镀料沉积于基体。
