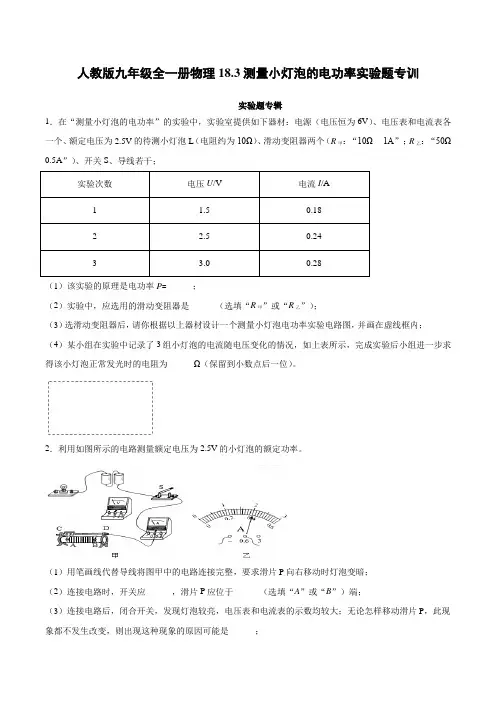

测量小灯泡的电功率实验探究题

18。

3 测量小灯泡的电功率1。

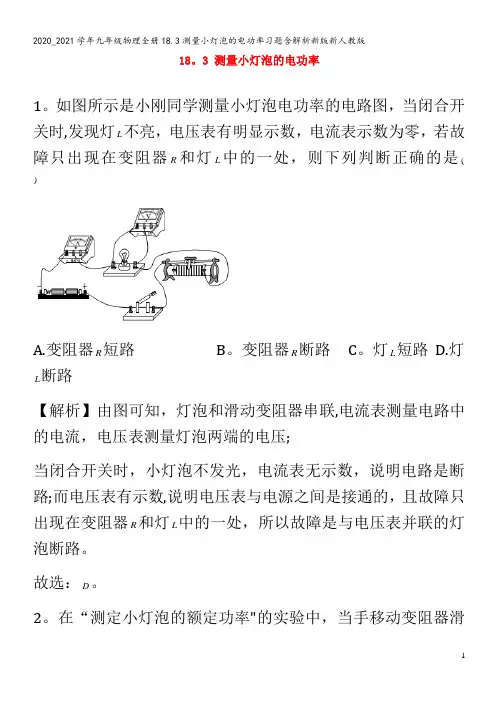

如图所示是小刚同学测量小灯泡电功率的电路图，当闭合开关时,发现灯L不亮，电压表有明显示数，电流表示数为零，若故障只出现在变阻器R和灯L中的一处，则下列判断正确的是( )A.变阻器R短路B。

变阻器R断路C。

灯L短路D.灯L断路【解析】由图可知，灯泡和滑动变阻器串联,电流表测量电路中的电流，电压表测量灯泡两端的电压;当闭合开关时，小灯泡不发光，电流表无示数，说明电路是断路;而电压表有示数,说明电压表与电源之间是接通的，且故障只出现在变阻器R和灯L中的一处，所以故障是与电压表并联的灯泡断路。

故选：D。

2。

在“测定小灯泡的额定功率"的实验中，当手移动变阻器滑片时，眼睛应观察()A。

电流表的示数B。

电压表的示数C.灯泡的发光情况D。

变阻器滑片的位置【解析】在“测定小灯泡的额定功率”的实验中，当手移动变阻器滑片时，眼睛应观察电压表的示数,使电压表的示数等于额定电压,这样测出的功率等于灯泡的额定电功率。

故选：B。

3.如图是“测量小灯泡的额定功率”的实验电路图。

在这个实验的具体操作中，手和眼睛最合理的分工应该是()A.手移动变阻器的滑片,眼睛观察变阻器的滑片的位置B.手移动变阻器的滑片，眼睛观察小灯泡是否发光C。

手移动变阻器的滑片，眼睛观察电压表的示数D。

手移动变阻器的滑片,眼睛观察电流表的示数【解析】按电路图连接电路，闭合开关之前，为保护电路，要求滑动变阻器的滑片在阻值最大处，闭合开关时，电压表的示数不一定等于小灯泡的额定电压，此时要通过调节滑动变阻器的滑片，使小灯泡两端的电压等于其额定电压，用手调节滑片，眼睛看着电压表的示数.故选：C.4.在“测量小灯泡的电功率”的实验中，某同学连接好电路,闭合开关后，移动滑动变阻器的滑片，当滑动变阻器连接电路中的电阻变大时,电压表的读数也随着变大,反之，随着变小，则发生这一现象的原因是()A.电压表的正、负接线柱接错了B.电压表的量程选择不合适C。

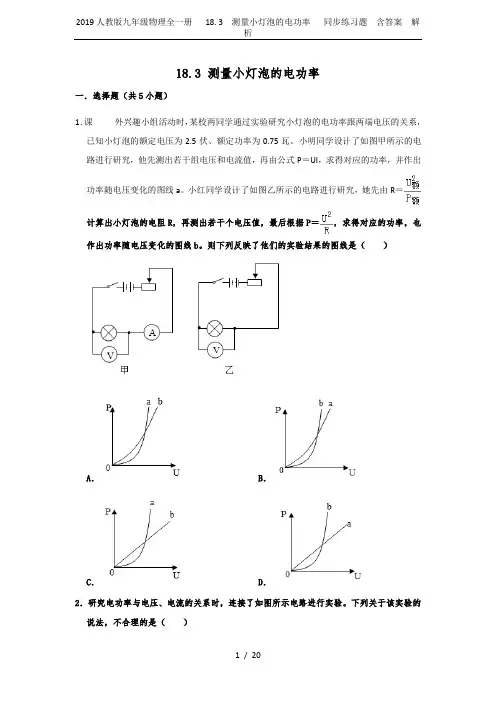

18.3 测量小灯泡的电功率一．选择题（共5小题）1．课外兴趣小组活动时，某校两同学通过实验研究小灯泡的电功率跟两端电压的关系，已知小灯泡的额定电压为2.5伏、额定功率为0.75瓦。

小明同学设计了如图甲所示的电路进行研究，他先测出若干组电压和电流值，再由公式P＝UI，求得对应的功率，并作出功率随电压变化的图线a。

小红同学设计了如图乙所示的电路进行研究，她先由R＝计算出小灯泡的电阻R，再测出若干个电压值，最后根据P＝，求得对应的功率，也作出功率随电压变化的图线b。

则下列反映了他们的实验结果的图线是（）A．B．C．D．2．研究电功率与电压、电流的关系时，连接了如图所示电路进行实验。

下列关于该实验的说法，不合理的是（）A．该电路所示实验研究电功率与电压的关系B．该实验能得出电流相同时，电功率与电压成正比C．小灯泡电功率的大小通过灯泡的亮度来比较D．该实验选择的两个小灯泡灯丝的电阻不同3．在“测量小灯泡的电功率”的实验中，某同学连接好电路，闭合开关后，移动滑动变阻器的滑片，当滑动变阻器连接电路中的电阻变大时，电压表的读数也随着变大，反之，随着变小，则发生这一现象的原因是（）A．电压表的正、负接线柱接错了B．电压表的量程选择不合适C．电压表坏了D．电压表与滑动变阻器并联4．如图所示的四个电路中，电源电压已知，电阻R的阻值已知，根据电压表或电流表的示数，无论直接还是间接均不能求出灯泡电功率的电路是（）A．B．C．D．5．在“测量小灯泡电功率的实验”中，某班四位同学所连接的电路如图所示，其中连接正确的是（）A．B．C．D．二．填空题（共2小题）6．在学校科技节上，甲、乙两组同学各自设计了一个灯泡和滑动变阻器串联的调光电路，同时还想研究灯泡亮度改变时电功率的变化情况。

老师提供的器材有：“2.5V”和“3.8V”两种规格的灯泡（灯丝电阻随温度的升高而增大）、滑动变阻器，电流表和电压表、开关、导线若干、电源（电压相等且保持不变）．两组同学连接好电路后，调节滑片过程中电表示数都发生变化，当两组电路的灯泡都正常发光时，恰好电压表示数均为3.8V，电流表示数均为0.3A，并且甲组的灯泡比乙组的暗。

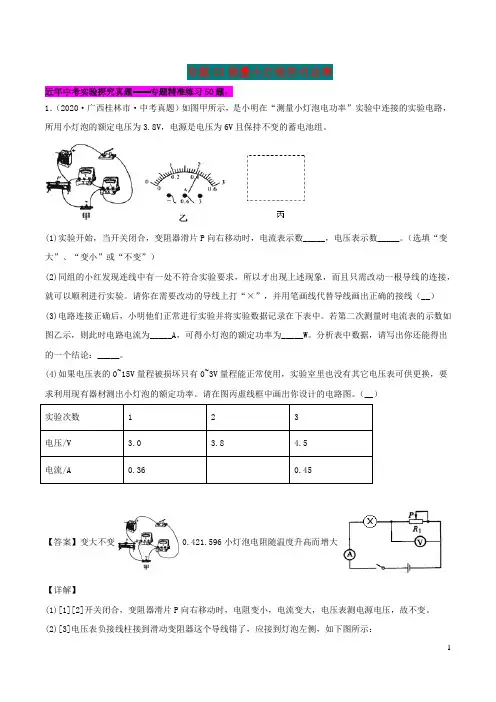

1．（2020·广西桂林市·中考真题）如图甲所示，是小明在“测量小灯泡电功率”实验中连接的实验电路，所用小灯泡的额定电压为3.8V，电源是电压为6V且保持不变的蓄电池组。

(1)实验开始，当开关闭合，变阻器滑片P向右移动时，电流表示数_____，电压表示数_____。

（选填“变大”、“变小”或“不变”）(2)同组的小红发现连线中有一处不符合实验要求，所以才出现上述现象，而且只需改动一根导线的连接，就可以顺利进行实验。

请你在需要改动的导线上打“×”，并用笔画线代替导线画出正确的接线（__）(3)电路连接正确后，小明他们正常进行实验并将实验数据记录在下表中。

若第二次测量时电流表的示数如图乙示，则此时电路电流为_____A，可得小灯泡的额定功率为_____W。

分析表中数据，请写出你还能得出的一个结论：_____。

(4)如果电压表的0~15V量程被损坏只有0~3V量程能正常使用，实验室里也没有其它电压表可供更换，要求利用现有器材测出小灯泡的额定功率。

请在图丙虚线框中画出你设计的电路图。

（__）【答案】变大不变0.421.596小灯泡电阻随温度升高而增大【详解】(1)[1][2]开关闭合，变阻器滑片P向右移动时，电阻变小，电流变大，电压表测电源电压，故不变。

(2)[3]电压表负接线柱接到滑动变阻器这个导线错了，应接到灯泡左侧，如下图所示：(3)[4][5]电流表量程为0~0.6A，分度值为0.02A，读数为0.42A，电压为3.8V，根据P=UI可得功率为1.596W。

[6]观察表中数据，灯泡电阻随温度升高而增大。

(4)[7]如果电压表的0~15V量程被损坏只有0~3V量程能正常使用，可测量滑动变阻器两端电压，当滑动变阻器电压为2.2V时，灯泡两端电压为3.8V，电路如下图所示：2．（2020·广西玉林市·中考真题）如图所示，在测定“小灯泡电功率”的实验中，小灯泡的额定电压为2.5V，电阻约为8Ω。

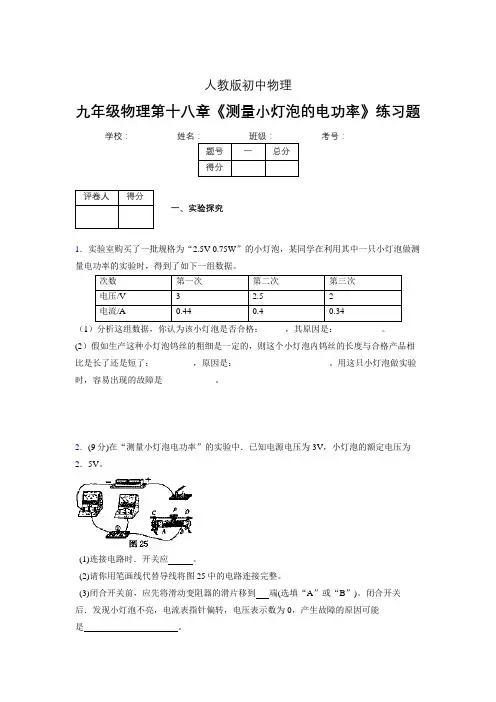

人教版初中物理九年级物理第十八章《测量小灯泡的电功率》练习题学校：__________ 考号：__________题号一总分得分评卷人得分一、实验探究1．实验室购买了一批规格为“2.5V 0.75W”的小灯泡，某同学在利用其中一只小灯泡做测量电功率的实验时，得到了如下一组数据。

次数第一次第二次第三次电压/V3 2.52电流/A0.440.40.34（1）分析这组数据，你认为该小灯泡是否合格：_____，其原因是：__________。

(2）假如生产这种小灯泡钨丝的粗细是一定的，则这个小灯泡内钨丝的长度与合格产品相比是长了还是短了：_________，原因是：_____________________。

用这只小灯泡做实验时，容易出现的故障是____________。

2．(9分)在“测量小灯泡电功率”的实验中．已知电源电压为3V，小灯泡的额定电压为2．5V。

(1)连接电路时．开关应。

(2)请你用笔画线代替导线将图25中的电路连接完整。

(3)闭合开关前，应先将滑动变阻器的滑片移到端(选填“A”或“B”)。

闭合开关后．发现小灯泡不亮，电流表指针偏转，电压表示数为0，产生故障的原因可能是。

(4)排除故障后，实验得到的数据如下表。

在第1次实验中，小灯泡两端电压为2V时，电流表示数如图26所示，则通过小灯泡的电流为 A，此时小灯泡的实际功率为W。

(5)由上表可知，小灯泡的额定功率为 W小灯泡的实际功率随实际电压的增大而(选填“增大”或“减小”)。

3．小王同学在“测定小灯泡的电功率”实验中，所用电源电压不变，滑动变阻器上标有“20W 2A”字样，小灯标有“0.3A”字样，估计小灯的额定功率在1.2瓦以上。

他正确连接电路，实验步骤正确，闭合电键时，电压表示数如图14(a)所示，电流表示数为0.2安，此时小灯发光较暗。

接着他移动变阻器的滑片直至小灯正常发光，电压表的示数如图14(b)所示。

他继续移动变阻器的滑片到端点时，电流表的示数为0.32安，小灯比正常发光时要亮。

小灯泡电功率中考实验专题及答案小灯泡电功率中考实验专题一．实验探究题1．在测量小灯泡的电功率时，小明组正确连接如图甲所示的电路；闭合开关后，发现无论怎样调节滑动变阻器，两电表指针始终处于如图乙所示位置，排除故障后，闭合开关，从变阻器接入电路阻值最大时开始记录数据，得到小灯泡U﹣I 图象如图丙所示。

请你解答：1）请用笔画线代替导线将小明组的电路连接完整，要求向右移动滑片时灯泡变亮；（2）小明组发生的故障可能是：接线柱间（选填图甲中的数字编号）出现了（选填“短路”或“断路”）；3）此实验的原理是，XXX组所测小灯泡的额定功率是W。

2．XXX同学用如图甲所示的实验电路来测定“小灯泡的额定电功率”，所用电源电压为4.5V。

第1页（共8页）小灯泡额定电压为 2.5V，电阻约为10Ω，滑动变阻器规格为“20Ω0.5A”。

（1）请你用笔画线代替导线，将图甲中的实物电路连接完整。

2）XXX检查电路无误后，闭合开关。

发现灯胆不亮，电流表几乎无示数，电压表有示数，接近电源电压，移动滑片。

实验征象没有产生变化，则招致这种征象大概的原因是。

3）排除故障后，XXX移动滑片P到某一点时，电压表示数（XXX所示）为V，若他想丈量小灯胆的额定功率，应将图甲中滑片P向端（选填“A”或“B”）移动，使电压表的示数为2.5V。

4）XXX移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成如图丙所示的I﹣U图象，根据图象信息，可计算出小灯泡的额定功率是W。

5）在不改变甲图连接方式情况下，XXX又用定值电阻替换小灯泡，来探究流过导体的电流与电阻的关系。

实验中，XXX控制电阻两端的电压为2V不变，为了多次完成实验，定值电阻阻值必须在范围内。

3．XXX同学为了探究小灯泡亮度与实际功率的关系，设计了如图甲所示的实验电路，小灯第2页（共8页）泡标有“2.5V”的字样。

1）图甲是XXX连接的实验电路，同组的XXX同学发现图中有一根导线连接错误，请你在这根导线上打“×”，并在图中矫正。

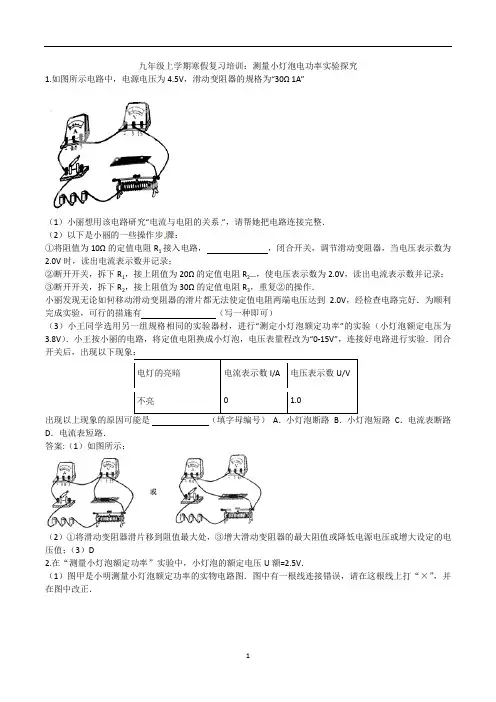

九年级上学期寒假复习培训：测量小灯泡电功率实验探究1.如图所示电路中，电源电压为4.5V，滑动变阻器的规格为“30Ω 1A”（1）小丽想用该电路研究“电流与电阻的关系”，请帮她把电路连接完整．（2）以下是小丽的一些操作步骤：①将阻值为10Ω的定值电阻R1接入电路，，闭合开关，调节滑动变阻器，当电压表示数为2.0V时，读出电流表示数并记录；②断开开关，拆下R1，接上阻值为20Ω的定值电阻R2…，使电压表示数为2.0V，读出电流表示数并记录；③断开开关，拆下R2，接上阻值为30Ω的定值电阻R3，重复②的操作．小丽发现无论如何移动滑动变阻器的滑片都无法使定值电阻两端电压达到 2.0V，经检查电路完好．为顺利完成实验，可行的措施有（写一种即可）（3）小王同学选用另一组规格相同的实验器材，进行“测定小灯泡额定功率”的实验（小灯泡额定电压为3.8V）．小王按小丽的电路，将定值电阻换成小灯泡，电压表量程改为“0-15V”，连接好电路进行实验．闭合开关后，出现以下现象：出现以上现象的原因可能是（填字母编号）A．小灯泡断路B．小灯泡短路C．电流表断路D．电流表短路．答案:（1）如图所示；（2）①将滑动变阻器滑片移到阻值最大处，③增大滑动变阻器的最大阻值或降低电源电压或增大设定的电压值；（3）D2.在“测量小灯泡额定功率”实验中，小灯泡的额定电压U额=2.5V．（1）图甲是小明测量小灯泡额定功率的实物电路图．图中有一根线连接错误，请在这根线上打“×”，并在图中改正．（2）闭合开关前，滑片P 应位于＿＿＿＿（选填“A ”或“B ”）端.（3）闭合开关，移动滑片P 直到电压表示数为2.5V ，此时电流表示数如图乙所示，则小灯泡的额定功率为＿＿＿＿W ．（4）小华设计了如图丙所示的电路也完成了该实验．请完成下列填空（电源电压不变，R1和R2为滑动变阻器，R2的最大电阻为R0）．①只闭合开关＿＿＿＿，调节R2，使电压表的示数为2.5V ；②只闭合开关＿＿＿＿，调节______，使电压表的示数仍为2.5V ；③接着将R2的滑片P 调至最左端，记下电压表的示数为U1，再将R2的滑片P 调至最右端，记下电压表的示数为U2．则小灯泡额定功率的表达式P 额=＿＿＿＿（用U 额、R0、U1、U2表示）． 答案：（1）如图所示 （2）B （3）0.65 （4）①S 和S1 ②S 和S2 R1 ③U2额（U1－U2）/（U2R0）3.某实验小组在做“测量小灯泡电功率”的实验中，所用电源电压为3V ，待测小灯泡的额定电压为2.5V ，电阻约为10Ω。

第十八章专题训练测量小灯泡的电功率1．某同学在做“测定小灯泡额定功率”的实验时，所用电源电压为4.5V，小灯泡额定电压为2.5V。

（1）用笔画线代替导线完成实物电路的连接，按照图甲连接电路。

（要求：连线不得交叉，电压表量程要正确）；（2）检测电路连接无误后，闭合开关后S，小灯泡不亮，电压表有示数，电流表指针几乎不动。

产生这一现象的原因可能是_________；（3）排除故障后，通过移动滑片记录了多组数据，并绘制成如图乙所示的I﹣U图像。

根据图像可知小灯泡的额定功率是_________W。

该图像不是直线；主要原因是_________。

（4）现只将该小灯泡与一个10Ω的定值电阻串联后，接入3V电路，电压表示数如图丙所示，此时小灯泡的实际功率是_________W。

2．为测量额定电压为2.5V的小灯泡的电功率，小阳连接了如图甲所示的实验电路。

（1）该实验的原理是________；（2）请你根据图甲所示的实物电路连接情况在虚线框内画出相应的电路图；（3）电路连接正确后，闭合开关S，调节滑动变阻器的滑片P到某一位置，此时电压表、电流表示数如图乙所示，则此时小灯泡两端的电压为_________V，小灯泡的电功率为_________W；（4）若想测量小灯泡的额定功率，应在图甲、图乙的基础上把滑片往________移动。

（选填：“左”或“右”）3．小阳为测量额定电压为2.5V的小灯泡在不同电压下的电阻，连接了如图所示的电路。

（1）闭合开关前，滑动变阻器的滑片P应放置在_____端；（选填：“左”或“右”）（2）小阳发现开关闭合之前电流表的指针在零刻线左侧，小红认为电流表正负接线柱接反了，小华认为电流表没有调零，你认为________（选填：“小红”或“小华”）的说法正确；（3）上述问题解决后，闭合开关，发现小灯泡不发光，电压表、电流表均有示数，则此时应该进行的操作是________；（4）实验记录及相关计算量如上表所示，则表中空格处为________Ω；（5）利用该实验电路还可以进行的实验有：_________。

人教版九年级物理18.3测量小灯泡的电功率实验专题练习有答案姓名：__________ 班级：__________一、实验探究题（共10题）1.用标有“2.5V”小灯泡，进行“研究小灯泡的电功率”实验（允许加在小灯泡两端的最大电压为1.2U额）（1）进行实验：①如图1是未连接好的电路，请你用笔画线代替导线，正确连接图中实物电路________。

②如图2，当小灯泡两端电压为2．5V时，电流表示数是________A，灯泡额定功率是________W．（2）通过实验得到：灯泡实际功率越大，灯越亮。

试从能量转化角度解释“灯泡实际功率越大，灯越亮”的原因．（3）以小灯泡为例，用数据说明选用电流表0.6A而不用3A量程的理由．2.如图所示，在“测量小灯泡的电功率”的实验中，电源电压为 4.5V，小灯泡的额定电压为2.5V。

（1）请你用笔画线代替导线，将甲图中的实物图连接完整（要求滑动变阻器的滑片 P 向 B 端移动时小灯泡变暗）。

（2）某小组连接好电路后，检查连线正确，但闭合开关后发现小灯泡发出明亮的光且很快熄灭。

出现这一故障的原因可能是________。

排除故障后，闭合开关，移动滑动变阻器的滑片 P 到某处，电压表的示数如乙图所示。

若要测量小灯泡的额定功率，应将图中的滑片 P 向________（选填“A”或“B”）端移动，直到电压表的示数为 2.5V，此时电流表的示数如丙图所示，则小灯泡的额定功率为________W。

（3）测出小灯泡的额定功率后，某同学又把小灯泡两端电压调为额定电压的一半，发现测得的功率并不等于其额定功率的四分之一，其原因是________。

（4）若将小灯泡换成定值电阻，且电路连接完好，还可以完成的实验是________（填标号）。

A．探究电流与电压的关系B．探究电流与电阻的关系3.某同学利用图甲所示的电路测量小灯泡的电功率。

实验中电源电压保持不变，小灯泡的额定电压是2.5V。

（1）该同学接错了一根导线，请你在这根导线上打“×”，并补画出正确的那根导线。

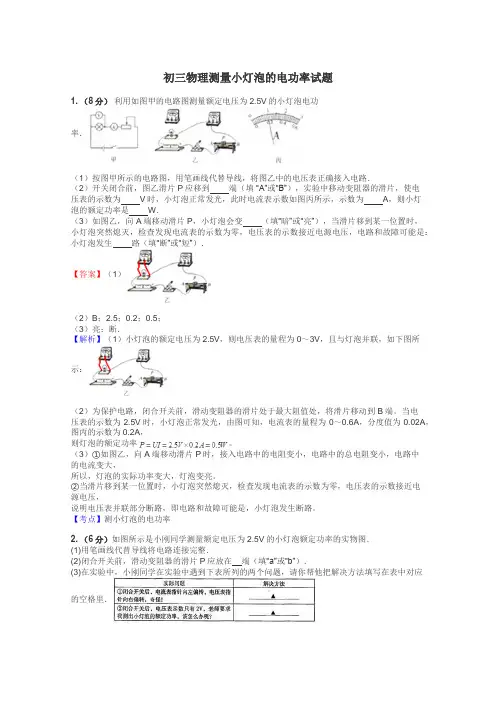

初三物理测量小灯泡的电功率试题1.（8分）利用如图甲的电路图测量额定电压为2.5V的小灯泡电功率．（1）按图甲所示的电路图，用笔画线代替导线，将图乙中的电压表正确接入电路．（2）开关闭合前，图乙滑片P应移到端（填“A”或“B”），实验中移动变阻器的滑片，使电压表的示数为V时，小灯泡正常发光，此时电流表示数如图丙所示，示数为A，则小灯泡的额定功率是W．（3）如图乙，向A端移动滑片P，小灯泡会变（填“暗”或“亮”），当滑片移到某一位置时，小灯泡突然熄灭，检查发现电流表的示数为零，电压表的示数接近电源电压，电路和故障可能是：小灯泡发生路（填“断”或“短”）．【答案】（1）（2）B；2.5；0.2；0.5；（3）亮；断．【解析】（1）小灯泡的额定电压为2.5V，则电压表的量程为0～3V，且与灯泡并联，如下图所示：（2）为保护电路，闭合开关前，滑动变阻器的滑片处于最大阻值处，将滑片移动到B端。

当电压表的示数为2.5V时，小灯泡正常发光，由图可知，电流表的量程为0～0.6A，分度值为0.02A，图丙的示数为0.2A，则灯泡的额定功率。

（3）①如图乙，向A端移动滑片P时，接入电路中的电阻变小，电路中的总电阻变小，电路中的电流变大，所以，灯泡的实际功率变大，灯泡变亮。

②当滑片移到某一位置时，小灯泡突然熄灭，检查发现电流表的示数为零，电压表的示数接近电源电压，说明电压表并联部分断路，即电路和故障可能是，小灯泡发生断路。

【考点】测小灯泡的电功率2.（6分）如图所示是小刚同学测量额定电压为2.5V的小灯泡额定功率的实物图．(1)用笔画线代替导线将电路连接完整．(2)闭合开关前，滑动变阻器的滑片P应放在端（填“a”或“b”）．(3)在实验中，小刚同学在实验中遇到下表所列的两个问题，请你帮他把解决方法填写在表中对应的空格里．(4)问题解决后，当小灯泡正常发光时，电流表读数如图乙所示，则灯泡的额定功率为 W．(5)小刚同学认为“利用本实验，可以用来研究导体中的电流与电压的关系．”这种说法是错误的，原因是：【答案】（1）a （3）①把电流表正负接线柱对换②移动滑片，使滑动变阻器接入电路的阻值减小（4）1.25 （5）小灯泡的电阻随温度的变化而变化。

2023年中考物理分项复习—测量小灯泡的电功率附答案1.如图所示，甲同学在做“测量小灯泡的电功率”实验。

实验器材：电源（电压恒为6V）、小灯泡（额定电压为2.5V，正常发光时灯丝电阻约为10Ω）、电流表、电压表、开关各一个，规格分别为R1（10Ω 1A）和R2（30Ω 0.5A）的滑动变阻器各一个，导线若干。

（1）连接电路时，滑动变阻器应选（选填“R1”或“R2”）。

（2）连接好电路后，闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，电路故障原因是。

（3）排除故障，闭合开关，移动滑片P至某位置时，电压表的示数为2.2V，若想测量小灯泡的额定功率，应将滑片P向端移动（选填“A”或“B”）。

通过实验绘制出小灯泡的U﹣I图象，如图乙所示，小灯泡的额定功率为W。

（4）乙同学设计了如图丙所示电路，来测量另一只小灯泡的额定功率（已知灯泡的额定电压为U额），R0阻值已知。

①断开开关S3，闭合开关S1、S2，调节滑动变阻器滑片P，使得电流表示数为（用字母表示），此时灯泡正常发光；②保持滑动变阻器滑片P位置不变，断开开关S2，闭合开关S1、S3，记下电流表的读数为I；③小灯泡额定功率的表达式P额＝（用字母U额、I、R0表示）。

2.在“测定小灯泡功率”的实验中，提供的器材有：“3.8V？A”的小灯泡、“10Ω 1A”的滑动变阻器、四节新干电池等。

（l）连接电路时开关应。

（2）请用笔画线代替导线，将图甲中的实物电路连接完整，使闭合开关时滑动变阻器连入电路的电阻最大。

（3）闭合开关，发现灯泡不亮，两电表均无示数，为了查找故障，小明将电压表拆下，在开关闭合状态下，分别将电压表接在电源、滑动变阻器及开关两端，结果只有接在滑动变阻器两端时，电压表无示数，则肯定出现故障的元件是。

（4）排除故障后继续实验，滑片P移到某一位置时，电压表示数如图乙所示，为测量灯泡的额定功率，应将滑片P向端移动，直至电压表的示数为3.8V，此时电流表示数如图丙所示，则小灯泡的额定功率是W。
