JJG141-2000工作用贵金属热电偶检定规程

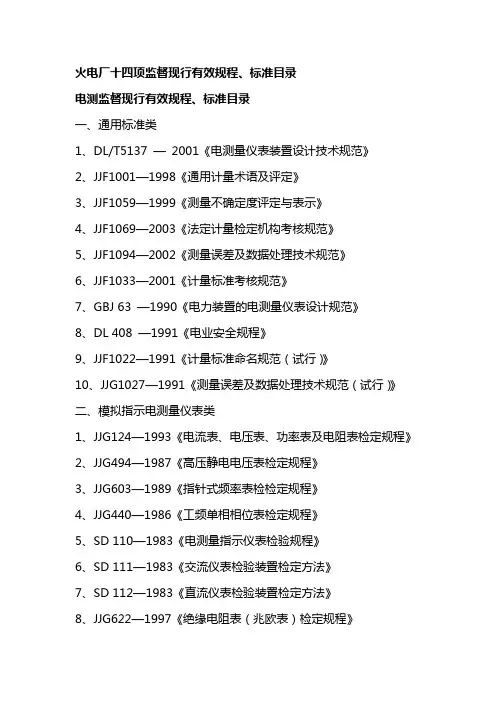

火电厂十四项监督现行有效规程、标准目录电测监督现行有效规程、标准目录一、通用标准类1、DL/T5137 — 2001《电测量仪表装置设计技术规范》2、JJF1001—1998《通用计量术语及评定》3、JJF1059—1999《测量不确定度评定与表示》4、JJF1069—2003《法定计量检定机构考核规范》5、JJF1094—2002《测量误差及数据处理技术规范》6、JJF1033—2001《计量标准考核规范》7、GBJ 63 —1990《电力装置的电测量仪表设计规范》8、DL 408 —1991《电业安全规程》9、JJF1022—1991《计量标准命名规范（试行）》10、JJG1027—1991《测量误差及数据处理技术规范（试行）》二、模拟指示电测量仪表类1、JJG124—1993《电流表、电压表、功率表及电阻表检定规程》2、JJG494—1987《高压静电电压表检定规程》3、JJG603—1989《指针式频率表检检定规程》4、JJG440—1986《工频单相相位表检定规程》5、SD 110—1983《电测量指示仪表检验规程》6、SD 111—1983《交流仪表检验装置检定方法》7、SD 112—1983《直流仪表检验装置检定方法》8、JJG622—1997《绝缘电阻表（兆欧表）检定规程》9、JJG366—2004《接地电阻表检定规程》10、JJG984—2004《接地导通电阻测试仪检定规程》11、JJG410—1994《精密交流电压校准源检定规程》12、DL 500–1992《电压监测仪订货技术条件》13、DL /T845.1–2004《电子式绝缘电阻表》14、DL /T845.2–2004《工频接地电阻测试仪》15、DL /T845.3–2004《直流电阻测试仪》16、DL /T845.4–2004《回路电阻测试仪》三、电测量变送器类1、DL 410—1991《电工测量变送器运行管理规程》2、JJG 01—1994《电测量变送器检定规程》3、JJG126—1995《交流电量转变为直流电量电工测量变送器检定规程》四、直流电工仪器类1、JJG166—1993《直流电阻器检定规程》2、JJG125—2004《直流电桥检定规程》3、JJG982—2003《直流电阻箱检定规程》4、JJG123—2004《直流电位差计检定规程》5、JJG531—2003《直流电阻分压箱检定规程》6、JJG153—1996《标准电池检定规程》7、JJG506—1987《直流比较仪式电桥检定规程》8、JJG546—1988《直流比较电桥检定规程》9、JJG690—2003《高绝缘电阻测量仪高阻计检定规程》10、JJG485–1987《万能比例臂电桥检定规程》11、JJG486–1987《微调电阻箱检定规程》（试行）12、JJG495–1987《直流磁电系检流计检定规程》13、JJG724–1991《直流数字式欧姆表检定规程》14、JJG837–2003《直流低电阻表检定规程》15、JJG505–2004《直流比较式电位差计检定规程》五、数字显示仪表类JJG445—1986《直流标准电压源检定规程》JJG410—1994《精密交流电压源检定规程》JJG250—1990《电子电压表检定规程》JJG315—1983《直流数字电压表检定规程》（试行）JJG598—1989《直流数字电流表检定规程》（试行）JJG724—1991《直流数字式欧姆表检定规程》JJG780—1992《交流数字功率表检定规程》JJG782—1992《低频电子电压表检定规程》六、电能计量仪表类JJG307—1988《交流电能表检定规程》JJG569—1988《最大需量电能表检定规程》（试行）JJG596—1999《电子式电能表检定规程》JJG597—1989《交流电能表检定装置检定规程》JJG691—1990《分时计度（多费率）电能表检定规程》JJG842—1993《直流电能表检定规程》JJF1055–1997《交流电能表现场校准技术规范》JJG2074–1990《交流电能计量器具检定系统》JJF1036–1993《交流电能表检定装置试验规范》10、SD 109–1983《电能计量装置检验规程》11、DL / T448–2000《电能计量装置技术管理规程》12、DL / T585–1995《电子式标准电能表技术条件》13、DL / T460–1992《电能表检定装置检定规程》14、DL / T566–1995《电压失压计时器技术条件》15、DL / T614–1997《多功能电能表检验规程》16、DL / T645–1997《多功能电能表通讯规约》17、DL / T5137-2001《电测量及电能计量装置设计技术规程》七、互感器类JJG244—2003《感应分压器检定规程》JJG169—1993《互感器校验仪检定规程》JJG313—1994《测量用电流互感器检定规程》JJG314—1994《测量用电压互感器检定规程》JJG2082–1990《工频电流比例计量器具检定规程》DL / T668–1999《测量用互感器检验装置》DL / T725–2000《电力用电流互感器定货技术条件》DL / T726–2000《电力用电压互感器定货技术条件》DL / T866-2004《电流互感器和电业互感器选择及计算导则》八、交流采样测量装置类GB / T13729—2002《远动终端通用技术条件》GB / T13730—2002《地区电网数据采集与监控系统通用技术条件》DL / T 645 — 1997《多功能电能表通讯修约》4、DL / T 630 — 1997《交流采样远动终端技术条件》5、DL / T 721 — 2000《配电网自动化系统远动终端》6、DL / T 743 — 2001《电能量远方终端》7、华北电力行业标准《交流采样测量装置检验规程》8、国家电网公司《交流采样测量装置检验方法》热工监督现行有效规程、标准目录1、中华人民共和国主席令（28号）《中华人民共和国计量法》2、国务院法令《中华人民共和国强制检定的工作计量器具检定管理办法》3、国家计量局/电力部法规《水利、电力部门电测、热工计量仪表和装置检定管理的规定》4、国电安运[1998]483号《火力发电厂热工仪表及控制装置技术监督规定》5、国家电力公司《防止电力生产重大事故的二十五项反措》6、DL/ 435-2004《火电厂煤粉锅炉燃烧室防爆规定》7、DL/T 496-2001《水轮机电液调节系统及装置调装试验导则》8、DL/T 578-95《水电厂计算机监控系统基本技术条件》9、DL/T 589-96《火力发电厂燃煤电站锅炉的热工检测控制技术导则》10、DL/T 591-96《火力发电厂汽轮发电机的热工检测控制技术导则》11、DL/T 592-96 《火力发电厂锅炉给水泵的热工检测控制技术导则》12、DL/T 590-96《火力发电厂固定式发电用凝汽轮机的热工检测控制技术导则》13、DL/T606-1996《火力发电厂能量平衡导则》15、DL/T 655-1998《火力发电厂锅炉炉膛安全监控系统在线验收测试规程》16、DL/T 656-1998《火力发电厂汽轮机控制系统在线验收测试规程》17、DL/T 657-1998《火力发电厂模拟控制系统在线验收测试规程》18、DL/T 658-1998《火力发电厂顺序控制系统在线验收测试规程》19、DL/T 659-1998《火力发电厂分散控制系统在线验收测试规程》20、DL/T 563-2004《水轮机电液调节系统及装置技术规程》21、DL/T654-1998《火电厂超期服役机组寿命评估技术导则》22、DL/T 701-1999《火力发电厂热工自动化术语》23、DL/T 774-2004《火力发电厂热工自动化系统检修运行维护规程》24、DL/T 775-2001《火力发电厂除灰除渣热工自动化系统调试规程》25、DL/T793-2001《发电设备可靠性评价规程》26、DL/T824-2002《汽机电液调节系统性能验收导则》27、DL5004-2004《火力发电厂热工自动化试验室设计标准》28、DL/T 5065-96《水力发电厂计算机监控系统规定》29、DL/T5175-2003《火力发电厂热工控制系统设计技术规定》30、DL/T5182-2004《火力发电厂热工自动化就地设备安装、管路、电缆设计技术规定》31、JB/T 8185-99*《电站自动化术语》32、JB/T 8217.1-99*B《系列气动基地式仪表--液位仪表》33、JB/T 8217.2-99*B《系列气动基地式仪表—压力仪表》34、JB/T 8217.3-99*B《系列气动基地式仪表—温度仪表》35、JB/T 8217.4-99*B《系列气动基地式仪表—差压仪表》36、JB/T 8219-99*《工业过程测量和控制系统用电动执行机构》37、JB /T 8207-99*《工业自动化仪表用电源电压》38、JB/10390-2002《现场总线智能仪表可靠性设计方法》39、JB/T10387-2002《符合FF协议的智能电动执行机构通用技术条件》40、JB/T10388-2002《带总线通信功能的智能测控节点产品通用技术条件》41、JB/T10389-2002《现场总线智能仪表可靠性评审》42、GB/T 4213-92《气动调节阀通用技术条件》43、GB/T 13399-92《汽机安全监视装置技术条件》44、GB/T 14394-93《计算机软件可靠性和可维护性管理》45、GB/T16701.1-1996 《热电偶材料试验方法第一部分:贵金属热电偶丝热电动势测量》46、GB/T16701.2-1996《热电偶材料试验方法第二部分:廉金属热电偶丝热电动势测量》47、JJG 49-99《弹簧管式精密压力表及真空表检定规程》48、JJG51-2003《带平衡液柱活塞式压力真空计》49、JJG 52-99《弹簧管式一般压力表、压力真空表及真空表检定规程》50、JJG 59-1990《二、三等标准活塞式压力计检定规程》51、JJG 74-92《自动平衡式显示仪表检定规程》52、JJG 75-95《标准铂铑10-铂热电偶检定规程》53、JJG 105-2000 《转速表检定规程》54、JJG 128-2003《二等水银温度计检定规程》55、JJG 129-90《一等标准活塞式压力计》56、JJG 130-2004《工作用玻璃液体温度计检定规程》57、JJG 131-2004《电接点玻璃水银温度计检定规程》58、JJG 134-2003《磁电式速度传感器检定规程》59、JJG 141-2000《工作用贵金属热电偶检定规程》60、JJG 158-1994《标准补偿式微压计检定规程》61、JJG 159-1994《二、三等标准双活塞式压力真空计》62、JJG 160-1992《标准铂电阻温度计检定规程》63、JJG 161-1994《一等标准水银温度计检定规程》64、JJG 164-2000《水表及其试验装置检定规程》65、JJG 172-1994《倾斜式微压计检定规程》66、JJG 186-97《动圈式温度指示、指示位式调节仪表检定规程》67、JJG 189-1997《机械式振动试验台检定规程》68、JJG 190-1997《电动式振动试验台检定规程》69、JJG 195-2002《连续累计自动衡器（皮带秤）》70、JJG 198-94《速度式流量计检定规程》71、JJG 226-2001《双金属温度计检定规程》72、JJG 229-98《工业铂、铜热电阻检定规程》73、JJG 233-96《压电加速度计检定规程》74、JJG 234-90《动态秤量轨道衡检定规程》75、JJG 239-1994《二、三等标准活塞式压力真空计检定规》76、JJG 257-94《转子流量计检定规程》77、JJG 285-93《带时间、比例积分微分作用的动圈式温度指示调节仪检定规程》78、JJG 298-1995《中频标准振动台（比较法）检定规程》79、JJG 310-2002《压力式温度计检定规程》80、JJG 350-94《标准套管渤电阻温度计检定规程》81、JJG 351-96《工作用廉金属热电偶检定规程》82、JJG 363-84《半导体点温计检定规程》83、JJG 364-94《表面温度计检定规程》84、JJG 368-2000《工作用铜-康铜热电偶检定规程》85、JJG544-97《压力控制器检定规程》86、JJG 560-88《悬臂式电子皮带秤试行检定规程》87、JJG 573-2003《膜盒压力表试行检定规程》88、JJG 618-1999《高精密玻璃水银温度计检定规程》89、JJG617-96《数字温度指示调节仪检定规程》90、JJG618-99《高精密度玻璃水银温度计》91、JJG 624-89《压力传感器（动态）检定规程》92、JJG 633-90《气体腰轮流量计》93、JJG 640-94《差压式流量计检定规程》94、JJG 644-2003《振动位移传感器检定规程》95、JJG 650-90《电子皮带秤试行检定规程》96、JJG 667-97《液体容积式流量计检定规程》97、JJG 668-97《工作用铂铑-铂10、铂铑-铂短型热电偶检定规程》98、JJG 676-2000《工作测振仪检定规程》99、JJG 684-2003 《表面铂热电阻检定规程》100、JJG 706-90《表面铂热电阻检定规程》102、JJG 718-91《温度巡回检测仪检定规程》103、JJG 781-2002《静态电子轨道衡检定规程》104、JJG 829-93《电动温度变送器检定规程》105、JJG 860-94《压力传感器（静态）检定规程》106、JJG 874-94《温度指示控制仪检定规程》107、JJG 875-94《数字式压力计检定规程》108、JJG 882-2004《压力变送器检定规程》109、JJG 897-95《质量流量计检定规程》110、JJG 926-97《记录式压力表、压力真空表及真空表检定规程》111、JJG951-2000《模拟式温度指示调节仪》112、JJG968-2002《烟气分析仪》113、JJG1001-98《通用计量术语及定义》114、JJG 1027-91 《测量误差及数据处理》115、JJG 1030-1998《恒温槽技术性能测试规程》116、JJG 1033-2001《计量标准考核规范》117、JG 1048-95《数据采集系统校准规范》118、JJG 1059-99《测量不确定度评定与表示》119、JJG 2003-87《热电偶检定系统》120、JJG2020-1989《273.15—903.89K温度计量器具检定系统》121、JJG 2054-90 《振动计量器具》122、JJG2062-1990《13.81—273.15K温度计量器具检定系统》123、JJG （电力）02-96《电子皮带秤实物检测装置检定规程》124、JJG （机械）18-1990《LDQ-1型零度恒温器检定规程》125、JJG （机械）19-1990《热电偶检定用管型炉检定规程》126、DL/T 5190.5-2004《电力建设施工及验收技术规范（热工仪表及控制篇）》127、SD300-1998 《10-20Mp双色水位计》128、JJF1022-91《计量标准命名规范》129、JJF1098-2003《热电偶热电阻自动测量系统校准规范》130、NFPA 8502《多燃烧器锅炉炉膛防外爆/内爆标准》131、DL/T5190.5-2004《电力建设施工及验收技术规范第5部分：热工仪表及控制装置》电气设备监督现行有效规程、标准目录1、DL/T596-1996《电气设备预防性试验规程》及《修订说明》2、GB50150-91《电气装置安装工程电气设备交接试验标准》及《条文说明》3、GB/T 7595-2000《运行中变压器油质量标准》4、GB7252-2001《变压器油中溶解气体分析和判断导则》5、GB1094.1-1996,GB1094.2-1996,GB1094.3-2003,GB1094.5-2003《电力变压器》6、GB 6451-1999《三相油浸式电力变压器技术参数和要求》7、DL/T572-95《电力变压器运行规程》8、DL/T 573-95《电力变压器检修导则》9、DL/T 574-95《有载分接开关运行维修导则》10、DL404-97《户内交流高压开关柜订货技术条件》11、DL/T 593-96《高压开关设备的共用订货技术条件》12、DL/T 617-97《交流高压断路器参数选用导则》13、DL474 1～6—92《现场绝缘试验实施导则》14、GB/T5582-93《高压电力设备外绝缘污秽等级》15、GB/T16434-1996《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》16、JB/T8737-1998《高压线路用复合绝缘子使用导则》17、GB 755-2000《旋转电机基本技术要求》18、DL/T620-1997《交流电气装置的过电压保护和绝缘配合》19、DL/T664-99《带电设备红外诊断技术应用导则》DL/T621-1997《交流电气装置的接地》21、GB7674-1997《六氟化硫封闭组合电器》22、DL/T 639-1997《六氟化硫电气设备运行、试验及检修人员安全防护细则》23、《电气设备用六氟化硫标准汇编》中国电力出版社 1998年DL506-92《六氟化硫气体绝缘设备中水分含量现场测量方法》GB/T8905-1996《六氟化硫电气设备中气体管理和检测导则》26、DL408-91《电业安全工作规程》发电厂和变电站电气部分27、GBJ148-90《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规》GB50168-92《电气装置安装工程电缆线路施工及验收规范》GB50169-92《电气装置安装工程接地装置施工及验收规范》GB50170-92《电气装置安装工程旋转电机施工及验收规范》GB50173-92《电气装置安装工程 35kV及以下架空电力线路施工及验收规范》GBJ147-90《电气装置安装工程高压电容器施工及验收规范》GBJ149-90《电气装置安装工程母线装置施工及验收规范》GBJ233-90《电气装置安装工程 110～500kV架空电力线路施工及验收规范》DL/T607-1996《汽轮发电机漏水、漏氢的检验》DL/T651-1998《氢冷发电机氢气湿度的技术要求》DL/T751－2001《水轮发电机运行规程》38、DL779－2001《带电作业用绝缘绳索类工具》39、DL/T782－2001《110kV及以上送变电工程启动及竣工验收规程》40、DL796－2001《风力发电场安全规程》DL/T 797－2001《风力发电场检修规程》DL/T 401—2002 《高压电缆选用导则》。

工作用贵金属热电偶检定规程JJG 141—2000目次1 概述2 技术要求3 检定条件4 检定方法5 检定结果处理和检定周期附录A 铂铑10-铂热电偶整百度和检定点的热电动势值及微分热电动势值附录B 铂铑13-铂热电偶整百度和检定点的热电动势值及微分热电动势值附录C 铂铑30-铂铑6热电偶整百度热电动势值及微分热电动势值附录D 工作用贵金属热电偶（双极法）检定记录附录E 工作用贵金属热电偶(同名极法)检定记录附录F 工作用贵金属热电偶检定结果整理表附录G 检定证书(背面)格式80工作用贵金属热电偶检定规程本规程适用于长度不小于700mm的Ⅰ、Ⅱ级工作用铂铑10-铂、铂铑13-铂及长度不小于450mn的Ⅱ、Ⅲ级工作用铂铑30-铂铑6热电偶的首次检定、后续检定和使用中的检查。

1 概述铂铑10-铂、铂铑13-铂和铂铑30-铂铑6热电偶是国际电工委员会(IEC)颁布的8种通用热电偶型号中的3种贵金属热电偶。

铂铑10-铂热电偶的正极名义成分含量为铂90％、铑10％；铂铑13-铂热电偶正极名义成分含量为铂87％、铑13％；负极均为纯铂。

它们长期使用温度上限为1300℃，短期使用温度上限为1600℃。

铂铑30-铂铑6热电偶正极名义成分含量为铂70％、铑30％；负极名义成分含量为铂94％、铑6％。

长期使用温度上限为1600℃，短期使用温度上限为1700℃。

热电偶两电极直径均为0.5－0.02mm。

2 技术要求2.1热电偶参考端为0℃时的热电动势，对分度表的示值允许误差换算成温度时，铂铑10-铂、铂铑13-铂热电偶不得超过表1规定；铂铑30-铂铑6热电偶不得超过表2规定。

表1注t为测量端温度。

表2注t为测量端温度。

2.2外观2.2.1新制的热电偶电极应平滑、光洁、线径均匀。

测量端焊接应牢固、圆滑、无气孔，直径为(1.1～1.3)mm。

2.2.2使用中的热电偶电极允许稍有弯曲，表面允许稍有暗色斑点，经清洗后若仍有发黑、腐蚀斑点和明显的粗细不均匀等缺陷时，不予检定，并作不合格处理。

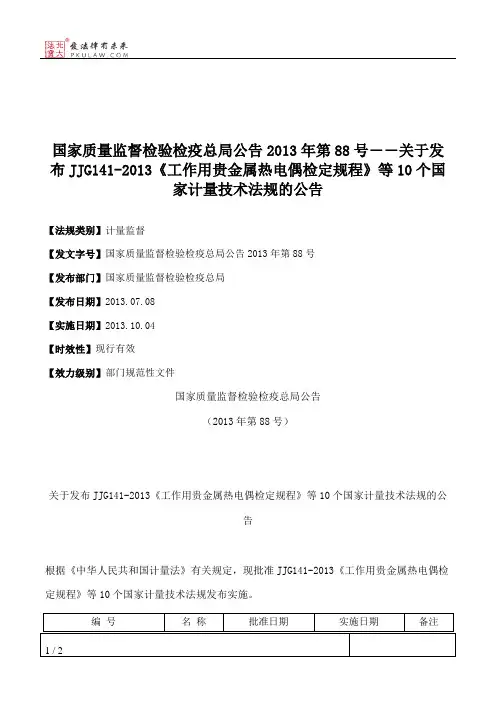

国家质量监督检验检疫总局公告2013年第88号――关于发布JJG141-2013《工作用贵金属热电偶检定规程》等10个国
家计量技术法规的公告
【法规类别】计量监督
【发文字号】国家质量监督检验检疫总局公告2013年第88号
【发布部门】国家质量监督检验检疫总局
【发布日期】2013.07.08
【实施日期】2013.10.04
【时效性】现行有效
【效力级别】部门规范性文件
国家质量监督检验检疫总局公告
（2013年第88号）
关于发布JJG141-2013《工作用贵金属热电偶检定规程》等10个国家计量技术法规的公
告
根据《中华人民共和国计量法》有关规定，现批准JJG141-2013《工作用贵金属热电偶检定规程》等10个国家计量技术法规发布实施。

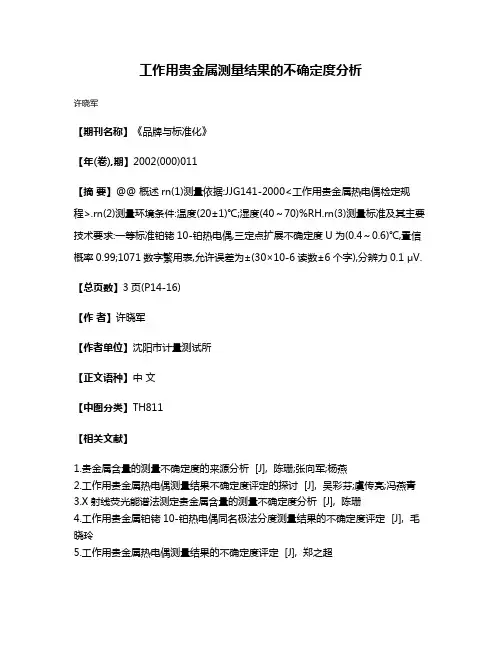

工作用贵金属测量结果的不确定度分析
许晓军
【期刊名称】《品牌与标准化》
【年(卷),期】2002(000)011
【摘要】@@ 概述rn(1)测量依据:JJG141-2000<工作用贵金属热电偶检定规程>.rn(2)测量环境条件:温度(20±1)℃;湿度(40～70)%RH.rn(3)测量标准及其主要技术要求:一等标准铂铑10-铂热电偶,三定点扩展不确定度U为(0.4～0.6)℃,置信概率0.99;1071数字繁用表,允许误差为±(30×10-6读数±6个字),分辨力0.1 μV.【总页数】3页(P14-16)
【作者】许晓军
【作者单位】沈阳市计量测试所
【正文语种】中文
【中图分类】TH811
【相关文献】
1.贵金属含量的测量不确定度的来源分析 [J], 陈珊;张向军;杨燕
2.工作用贵金属热电偶测量结果不确定度评定的探讨 [J], 吴彩芬;虞传亮;冯燕青
3.X射线荧光能谱法测定贵金属含量的测量不确定度分析 [J], 陈珊
4.工作用贵金属铂铑10-铂热电偶同名极法分度测量结果的不确定度评定 [J], 毛晓玲
5.工作用贵金属热电偶测量结果的不确定度评定 [J], 郑之超
因版权原因，仅展示原文概要，查看原文内容请购买。

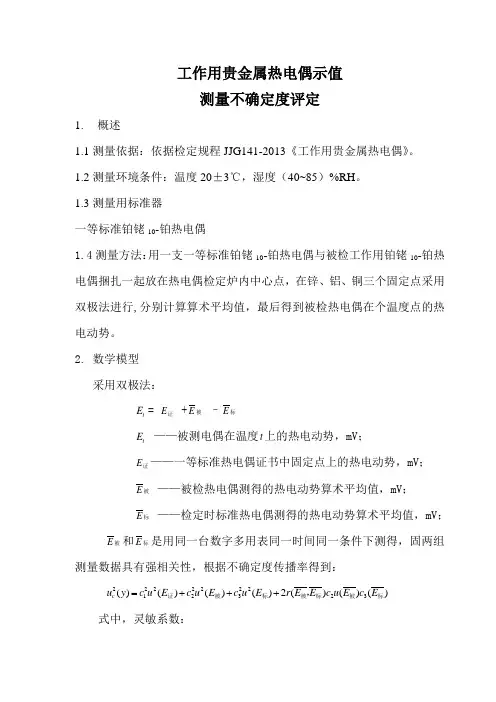

工作用贵金属热电偶示值测量不确定度评定1. 概述1.1测量依据：依据检定规程JJG141-2013《工作用贵金属热电偶》。

1.2测量环境条件：温度20±3℃，湿度（40~85）%RH 。

1.3测量用标准器一等标准铂铑10-铂热电偶1.4测量方法：用一支一等标准铂铑10-铂热电偶与被检工作用铂铑10-铂热电偶捆扎一起放在热电偶检定炉内中心点，在锌、铝、铜三个固定点采用双极法进行,分别计算算术平均值，最后得到被检热电偶在个温度点的热电动势。

2. 数学模型 采用双极法：t E = 证E +被E –标Et E ——被测电偶在温度t 上的热电动势，mV ；证E ——一等标准热电偶证书中固定点上的热电动势，mV ； 被E ——被检热电偶测得的热电动势算术平均值，mV ； 标E ——检定时标准热电偶测得的热电动势算术平均值，mV ；被E 和标E 是用同一台数字多用表同一时间同一条件下测得，固两组测量数据具有强相关性，根据不确定度传播率得到：)()()(2)()()()(322232222212标被标被标被证，E c E u c E E r E u c E u c E u c y u c +++=式中，灵敏系数：11=∂∂=证E E c t 12=∂∂=被E E c t 13-=∂∂=标E E c t相关系数：)(标被，E E r =（-1～1）3 标准不确定度评定主要不确定度来源：测量重复性、标准器、电测设备、分度复现性、多路开关、参考端、炉温变化等影响3.1测量重复性引入的不确定度分量a u ，用A 类方法进行评定。

因在三个温度点测量时，测量重复性情况大致相同，故对其在任一检定点进行重复性分析，课代表在其他温度点重复行情况，现已铜点1084.62℃为例分析。

用标准热电偶为标准检定热电偶，测得工作热电偶的10个试验数据如下(mV):10.5798,10.5802,10.5807,10.5806,10.5807,10.5808,10.5801,10.5803,10.5808,10.5804算术平均值X =10.58044mV单次实验标准差1s =1)(1012--∑=n X X i i =0.34μV实际测量以4次测量值的平均值作为测量结果，所以4/11s u a ==0.17μV测得标准偶的10个重复性试验数据如下(mV)：10.5740,10.5741,10.5743,10.5743，10.5748,10.5741,10.5749，10.5746,10.5744，10.5745算术平均值X =10.5962mV单次实验标准差2s =1)(1012--∑=n X X i i =0.31μV实际测量以4次测量值的平均值作为测量结果，所以4/22s u a ==0.16μV电测设备的测量分辨力为0.1μV ，由其引入的不确定度分量很小，所以只考虑重复性引入的不确定度分量，a u 为：a u =2221a a u u +=0.24μV3.2标准热电偶引入的不确定度分量1u ，用B 类方法进行评定。

贵金属热电偶热电动势和温度示值偏差测量不确定度评定一、概述1.1测量依据：JJG141-2013《工作用贵金属热电偶检定规程》1.2标准器具：测量范围（419.527~1084.62）℃的一等标准铂铑10-铂热电偶100mV档年度误差±(37×10-6RD+9×10-6RG)mV的数字多用表20101.3被校对象：测量范围（0~1100）℃分度值为S，准确度等级为I级的工作用贵金属热电偶1.2校准方法：将一等标准铂铑10-铂热电偶（以下简称标准热电偶）和工作用铂铑10-铂热电偶（以下简称被检热电偶）捆扎后放入管式检定炉，用双极比较法在锌、铝、铜三个温度点进行检定。

分别计算算术平均值，最后得到被检热电偶在各温度点的热电势值。

二、测量模型被校热电偶在校准温度点上（参考端为0.0℃时）的测量模型(1)证被标式中：——被校热电偶在某校准温度点的热电动势值，mV；——标准热电偶证书上某校准温度点的热电动势值，mV;证——被校热电偶在某校准温度点附近，测得的热电动势算术平均值，mV；被——标准热电偶在某校准温度点附近，测得的热电动势算术平均值，mV；标三、不确定度传播公式测量模型中各个输入量的不确定度相互独立，根据不确定度传播率：(2)证被标被标被标其中，灵敏系数：证被标相关系数：被标四、标准不确定度评定主要不确定度来源：测量重复性、标准热电偶、电测设备、分度复现性、扫描开关、参考端不为0℃、炉温波动等。

在锌铝铜三个校准点，重复性情况大致相同，故对其在任意一个校准点进行重复性分析，可代表其在其他温度点重复性情况。

现以铜（1084.62℃）凝固点测量的数据为例进行分析4.1测量重复测量引入的标准不确定度用一等铂铑10-铂热电偶作为标准校准I级热电偶。

测得被校偶的5组每组10个重复性测量数据。

用A类方法进行评定，合并样本标准偏差为：=0.78(μV)实际测量以4次测量值的平均值作为测量结果，故=0.39(μV)测得标准偶的5组每组10个重复性测量数据。

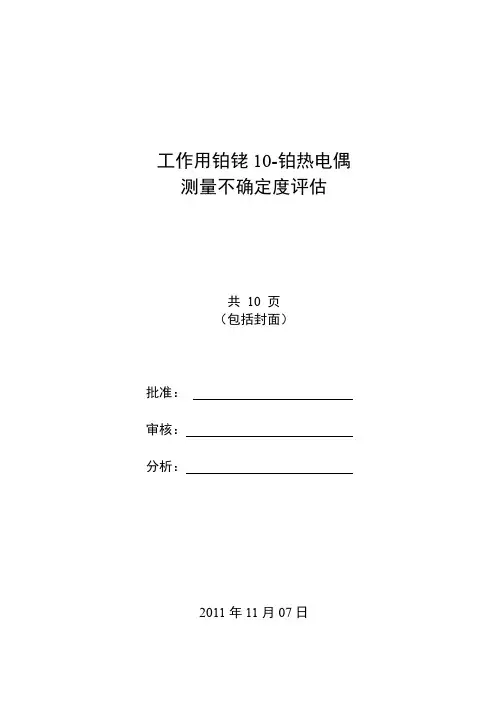

工作用铂铑10-铂热电偶测量不确定度评估共10 页（包括封面）批准：审核：分析：2011年11月07日工作用铂铑10-铂热电偶测量不确定度的评估1概述1.1 测量依据：JJG141-2000《工作用贵金属热电偶检定规程》。

1.2计量标准：计量标准器为一等标准铂铑10-铂热电偶，温度范围（419.527～1084.62）℃，主要技术指标如下表：。

实验室计量标准器和配套设备技术指标1.3测量对象：1.4测量方法：将一等标准铂铑10-铂热电偶（以下简称标准热电偶）和工作用铂铑10-铂热电偶（以下简称被检热电偶）捆扎后放入管式热电偶检定炉，用双极比较法在锌点(419.527℃)、铝点（660.323℃）、铜点（1084.62℃）三个固定点进行检定/校准。

Ⅰ级工作用铂铑10-铂热电偶测量次数不少于4次，Ⅱ级工作用铂铑10-铂热电偶测量次数不少于2次。

其顺序为标准被检1 被检1 被检n，然后按相反的顺序回到标准，分别计算算术平均值，得到标准和被检热电偶的示值。

2 数学模型被t E =被t E +(标t E －标t E )式中：被t E ——被检热电偶在各检定点上的热电动势 (mV )。

被t E ——被检热电偶测得的热电动势算术平均值 (mV )。

标t E ——标准热电偶证书上给出的热电动势值 (mV)。

标t E ——检定时标准热电偶测得的热电动势算术平均值 (mV )。

3 不确定度传播率)(2y u c =22222123(()()t t t c u E c u E c E ++被标标）式中，灵敏系数： 1c =被被t t E E ∂∂=1 2c =标被t t E E ∂∂=1 3c =标被t t E E∂∂=－1 4 各输入量的标准不确定度评定4.1 输入量被t E 的标准不确定度)(被t E u 的评定输入量被t E 的标准不确定度)(被t E u 的来源：被检热电偶测量重复性、数字多用表测量误差、检定炉温场均匀性（分布不均）、测量回路寄生电势、热电偶参考端温度不均匀。

工作用贵金属热电偶校验规程1.0目的为保障国家计量单位制的统一和量值的准确可靠，以有效的措施来控制影响检测质量的各种因素，确保检测质量，为客户提供可靠数据，出具符合国家标准、准确无误的证书，制定本校验规程。

贵金属热电偶(以下简称热电偶)是由两种不同的贵金属导体基于塞贝克效应制成的热电温度计。

两种不同的贵金属导体称为热电偶的两个电极，通常两个电极的一端焊接在一起形成一个接点，测温时放置于被侧温场中，另一端测温时要求放于某一恒定温场中。

故焊接端称为测量端，另一端称为参考端。

贵金属热电偶的用途：贵金属热电偶在热电偶系列中准确度较高，物理、化学性能良好，热电动势稳定，高温下抗氧化性能好，常用于准确度要求高的精密温度测量。

2.0范围铂铑10-铂贵金属热电偶在419.527℃～1084.62℃的内部校验。

3.0检定条件3.1环境条件:电测设备工作的环境温度和相对湿度应符合相应规定的要求。

实验室除地磁场外,应无影响其正常工作的外电磁场干扰。

3.2使用的仪器设备:4.0技术要求4.1电极直径及偏差单位为毫米4.2热电偶等级和最大允许误差单位为摄氏度4.3热电偶检定温度点及对应热电动势最大允许误差5.0检定项目与方法5.1校准项目:被校热电偶在铜点（1064.62℃）,铝点（660.323℃）,锌点(419.527℃)三个固定点温度附近校准。

5.2校准前的准备5.2.1清洗先将热电偶卷成直径不小于80mm的圆圈放人约30%(容积比)的盐酸或硝酸溶液中浸渍1h或煮沸15min，取出后用蒸馏水煮沸数次直至清除酸性。

再将热电偶悬挂在带有铂钩的支架上，S型、R型热电偶通入10.5A电流，B型热电偶通入11A电流，用化学纯的硼砂接触电极上端，使硼砂溶化顺电极流下除去电极上的污垢，然后再用蒸馏水煮数次清除硼砂及污垢。

5.2.2退火将清洗后的热电偶悬挂在支架上，S型、R型热电偶通入10.5A电流，B型热电偶通入11A电流，退火1h，退火时两电极夹角应尽量小。

贵金属热电偶检定规程
贵金属热电偶检定规程是指对贵金属热电偶进行检定的规程。

贵金属热电偶是一种温度传感器，由两种不同的贵金属（如铂和铑）组成，用于测量高温范围内的温度。

检定规程的目的是确保热电偶的准确性和可靠性。

贵金属热电偶检定规程通常包括以下内容：
1. 检定设备和标准：规程会规定使用的检定设备和标准，以确保检定的准确性和可重复性。

这些设备可能包括热电偶校准炉、标准热电偶、温度测量仪器等。

2. 检定环境条件：规程会规定进行检定的环境条件，如温度、湿度、大气压力等，以确保检定结果的准确性。

3. 检定方法：规程会详细描述热电偶的检定方法，包括如何连接热电偶、如何加热热电偶、如何测量温度等。

4. 数据处理和结果判定：规程会规定如何处理检定数据，以及如何根据数据判定热电偶是否合格。

5. 检定周期和维护：规程会建议热电偶的检定周期，并提供维护和保养的建议，以确保热电偶的长期准确性和可靠性。

贵金属热电偶检定规程的制定是为了确保热电偶在工业、科研和其他领域中的温度测量准确可靠。

这些规程通常由相关的标准化组织或行业协会制定，并根据实际需要进行更新和修订。

JJG 国家计量检定规程2009-3-16国家计量检定规程目录（按编号顺序排列）现行规程号规程名称JJG 1-1999 刚直尺检定规程JJG 2-1999 木直（折）尺检定规程JJG 4-1999 刚卷尺检定规程JJG 5-2001 纤维卷尺、测绳检定规程JJG 7-1986 刻度直角钢尺检定规程JJG 8-1991 水标准尺检定规程JJG 10-1987 奥氏吸管检定规程JJG 11-1987 比色管检定规程JJG 12-1987 刻度离心管、刻度试管、血糖管、消化管检定规程JJG 13-1997 模拟指示秤检定规程JJG 14-1997 非自行指示秤检定规程JJG 16-1987 邮用秤试行检定规程JJG 17-2002 杆秤检定规程JJG 18-1990 医用注射器检定规程JJG 19-1985 量提检定规程JJG 20-2001 标准玻璃量器检定规程JJG 21-1995 千分尺检定规程JJG 22-1991 内径千分尺检定规程JJG 24-1986 深度千分尺检定规程JJG 25-1987 螺纹千分尺检定规程JJG 26-2001 杠杆千分尺、杠杆卡规检定规程JJG 28-2000 平晶检定规程JJG 30-2002 通用卡尺检定规程JJG 31-1999 高度卡尺检定规程JJG 33-2002 万能角度尺检定规程JJG 34-1996 指示表（百分表和千分表）检定规程JJG 35-1992 杠杆表检定规程JJG 36-1989 内径表检定规程JJG 37-1992 正弦规检定规程JJG 39-1990 机械式比较仪检定规程JJG 40-2001 X射线探伤机检定规程JJG 41-1990 三针检定规程JJG 42-2002 工作玻璃浮计检定规程JJG 44-1986 测微仪检定器试行检定规程JJG 45-1999 光学计检定规程JJG 46-1976 扭力天平试行检定规程JJG 47-1990 抖晃仪检定规程JJG 48-1990 硅单晶电阻率标准样片检定规程JJG 49-1999 弹簧管式精密压力表和真空表检定规程JJG 50-1996 石油产品用玻璃液体温度计检定规程JJG 51-1983 二、三等标准液柱平衡活塞式压力计、压力真空计试行检定规程JJG 52-1999 弹簧管式一般压力表、压力真空表和真空表检定规程JJG 55-1984 测长仪检定规程JJG 56-2000 工具显微镜检定规程JJG 57-1999 光学数显分度头检定规程JJG 58-1996 半径样板检定规程JJG 59-1990 二、三等标准活塞式压力计检定规程JJG 60-1996 罗纹样板检定规程JJG 61-1980 直角尺检定规程JJG 62-1995 塞尺检定规程JJG 63-1994 刀口形直尺检定规程JJG 64-1990 超低频信号发生器检定规程JJG 65-1986 滚刀检查仪检定规程JJG 66-1990 高频电容损耗标准试行检定规程JJG 67-1985 工作用辐射感温器检定规程JJG 68-1991 工作用隐丝式光学高温计检定规程JJG 69-1990 高频Q标准线圈试行检定规程JJG 70-1993 角度块检定规程JJG 71-1991 三等标准金属线纹尺检定规程JJG 72-1980 线纹比较仪检定规程JJG 73-1994 长度至200mm一、二等标准玻璃线纹尺检定规程JJG 74-1992 自动平衡式显示仪表检定规程JJG 75-1995 标准铂铑10-铂热电偶检定规程JJG 77-1983 干涉显微镜检定规程JJG 78-1982 基节仪检定规程JJG 79-1982 周节仪检定规程JJG 80-1981 正切齿厚规检定规程JJG 81-1981 公法线检查仪检定规程JJG 82-1998 公法线千类分尺检定规程JJG 85-1984 光学测尺卡检定规程JJG 86-2002 标准玻璃浮计检定规程JJG 87-1987 铣刀磨后检查仪检定规程JJG 88-1983 齿轮径向跳动检查仪检定规程JJG 90-1983 齿轮齿向及径向跳动仪检定规程JJG 91-1989 基圆盘式渐开线螺旋线检查仪检定规程JJG 92-1991 万能测齿仪检定规程JJG 93-1981 万能渐开线检查仪检定规程JJG 94-1981 齿轮双面啮合检查仪检定规程JJG 95-1986 齿轮单面啮合检查仪检定规程JJG 96-1986 小模数齿轮双面啮合检查仪检定规程JJG 97-2001 测角仪检定规程JJG 98-1990 非自动天平试行检定规程JJG 99-1990 砝码试行检定规程JJG 100-1994 全站型电子速测仪检定规程JJG 101-1981 接触式干涉仪检定规程JJG 102-1989 表面粗糙度比较样块检定规程JJG 103-1988 合象水平仪检定规程JJG 105-2000 转速表检定规程JJG 106-1981 指针式精密时钟检定规程JJG 107-2002 单机型和集体中管理分散计费型电话计时计费器检定规程JJG 109-1986 百分表式卡规检定规程JJG 110-1979 标准温度灯检定规程JJG 111-1989 体温计检定规程JJG 112-1991 金属洛氏硬度计检定规程JJG 113-1991 标准金属洛氏硬度块检定规程JJG 114-1999 贝克曼温度计检定规程JJG 115-1999 标准铜-铜镍热电偶检定规程JJG 116-1983 平尺检定规程JJG 117-1991 平板检定规程JJG 118-1996 扭簧式比较仪检定规程JJG 119-1984 实验室pH（酸度）计检定规程JJG 120-1990 波形监视器检定规程JJG 121-1990 视频杂波测试仪检定规程JJG 122-1986 DO6型精密有效值电压表检定规程JJG 123-1988 直流电位差计检定规程JJG 124-1993 电流表、电压表、功率表及电阻表检定规程JJG 125-1986 直流电桥检定规程JJG 126-1995 交流电量变换为直流电量电工测量变送器检定规程JJG 127-1986 HP4191A型高频阻抗分析仪试行检定规程JJG 128-1989 二等标准水银温度计检定规程JJG 129-1990 一等标准活塞式压力计检定规程JJG 130-1984 工作用玻璃液体温度计检定规程JJG 131-1991 电接点玻璃水银温度计检定规程JJG 132-1994 组合式角度规检定规程JJG 133-1987 汽车油罐车容量试行检定规程JJG 134-1987 磁电式速度传感器试行检定规程JJG 137-1986 CC-6型小电容测量仪检定规程JJG 138-1986 CCJ-IC型精密电容测量仪检定规程JJG 139-1999 拉力、压力和万能试验机检定规程JJG 140-1998 铁路罐车容积检定规程JJG 141-2000 工作用贵金属热电偶检定规程JJG 142-2002 非自行指示轨道衡检定规程JJG 143-1984 标准镍铬-镍硅热电偶检定规程JJG 144-1992 标准测力仪检定规程JJG 145-1982 摆锤式冲击试验机检定规程JJG 146-1994 量块检定规程JJG 147-1991 标准布氏硬度块检定规程JJG 148-1991 标准维氏硬度块检定规程JJG 149-1991 标准表面洛氏硬度块检定规程JJG 150-1990 金属布氏硬度计检定规程JJG 151-1991 金属维氏硬度计检定规程JJG 152-1991 金属表面洛氏硬度计检定规程JJG 153-1996 标准电池检定规程JJG 154-1979 标准毛细管粘度计检定规程JJG 155-1991 工作毛细管粘度计检定规程JJG 156-1983 架盘天平检定规程JJG 157-1995 非金属压力、压力和万能试验机检定规程JJG 158-1994 标准补偿式微压计检定规程JJG 159-1994 二、三等标准双活塞式压力真空计检定规程JJG 160-1992 标准铂电阻温度计检定规程JJG 161-1994 一等标准水银温度计检定规程JJG 163-1991 电容工作基准检定规程JJG 164-2000 液体流量标准装置检定规程JJG 165-1989 钟罩式气体流量标准装置检定规程JJG 166-1993 直流电阻器检定规程JJG 167-1995 标准铂铑30-铂铑6热电偶检定规程JJG 168-1987 立式金属罐容量试行检定规程JJG 169-1993 互感器效验仪检定规程JJG 170-1994 长度至1000mm一、二等标准金属线纹尺检定规程JJG 171-1985 液体比重天平检定规程JJG 172-1994 倾斜式微压计检定规程JJG 173-1986 XFC-6A型标准信号发生器检定规程JJG 174-1985 XFG-7型高频信号发生器试行检定规程JJG 175-1998 测试电容传声器检定规程JJG 176-1995 声校准器检定规程JJG 177-1993 圆锥量规检定规程JJG 178-1996 可见分光光度计检定规程JJG 179-1990 滤光光电比色计检定规程JJG 180-2002 电子测量仪器内石英晶体震荡器检定规程JJG 181-1989 高稳定石英晶体震荡器检定规程JJG 182-1993 V型砧式千分尺检定规程JJG 183-1992 标准电容器检定规程JJG 184-1993 液化气体铁路罐车容积检定规程JJG 185-1997 500Hz-1MHz测量水听器检定规程JJG 186-1997 动圈式温度（指示/指示位式调节）仪表检定规程JJG 188-2002 声级计检定规程JJG 189-1997 机械式震动试验台检定规程JJG 190-1997 电动式振动试验台检定规程JJG 191-2002 水平仪检定器检定规程JJG 194-1992 方箱检定规程JJG 195-2002 连续累计自动衡器检定规程JJG 196-1990 常用玻璃量器检定规程JJG 197-1979 LCCG-1型高频电感电容测量仪试行检定规程JJG 198-1994 速度式流量计检定规程JJG 199-1996 猝发音信号源检定规程JJG 200-1999 外差式频率计检定规程JJG 201-1999 指示类量具检定仪检定规程JJG 202-1990 自准直仪检定规程JJG 204-1980 气象用通风干湿表检定规程JJG 205-1980 气象用毛发湿度表、毛发湿度计检定规程JJG 207-1992 气象用玻璃液体温度表检定规程JJG 208-1980 气象仪器用机械自记钟检定规程JJG 209-1994 体积管检定规程JJG 210-1980 气象用水银气压表检定规程JJG 211-1989 亮度计检定规程JJG 212-1990 色温表检定规程JJG 213-1990 分布（颜色）温度标准灯检定规程JJG 214-1980 滚动落球粘度计试行检定规程JJG 215-1981 旋转粘度计试行检定规程JJG 218-1991 电感工作基准检定规程JJG 219-1986 铁路规矩尺检定规程JJG 220-1986 铁路轮对内距尺检定规程JJG 221-1991 铁路机车和车辆车轮检查器检定规程JJG 222-1991 铁路机车和车辆车轮踏面样板检定规程JJG 223-1996 海洋电测温度计检定规程JJG 225-2001 热能表检定规程JJG 226-2001 双金属温度计检定规程JJG 227-1980 标准光学高温度计检定规程JJG 228-1993 静态激光小角光散射光度计检定规程JJG 229-1998 工业铂、铜热电阻检定规程JJG 230-1980 XFD-7A型低频信号发生器试行检定规程JJG 233-1996 压电加速度计检定规程JJG 234-1990 动态称量轨道衡检定规程JJG 236-1994 一等标准活塞式压力真空计JJG 237-1995 指针式时间间隔测量仪试行检定规程JJG 238-1995 数字式时间间隔测量仪试行检定规程JJG 239-1994 二、三等标准活塞式压力真空计检定规程JJG 240-1981 一等标准液体压力计试行检定规程JJG 241-2002 精密杯型和U型液体压力计检定规程JJG 242-1995 特斯拉计检定规程JJG 243-1993 直角尺检定仪检定规程JJG 245-1981 感应分压器试行检定规程JJG 245-1991 光照度计检定规程JJG 246-1991 发光强度标准灯检定规程JJG 247-1991 总光通量标准白炽灯检定规程JJG 248-1981 工作标准激光小功率计试行检定规程JJG 249-1981 激光小功率计试行检定规程JJG 250-1990 电子电压表检定规程JJG 251-1997 失真度测量仪检定规程JJG 252-1981 RS-2及RS-3型校准接收机检定规程JJG 253-1981 用Д1-2型衰减标准装置检定衰减器检定规程JJG 254-1990 补偿式电压表检定规程JJG 255-1981 三厘米波导热敏电阻座检定规程JJG 256-1981 DYB-2型电子管电压表检定仪检定规程JJG 257-1994 转子流量计检定规程JJG 258-1988 水平螺翼式水表检定规程JJG 259-1989 标准金属量器检定规程JJG 260-1991 显微硬度计检定规程JJG 261-1981 标准压缩式真空计试行检定规程JJG 262-1996 模拟示波器检定规程JJG 264-1981 容重器试行检定规程JJG 266-1996 卧式金属罐容积检定规程JJG 267-1996 标准煤气表检定规程JJG 268-1982 GZZ2-1型转筒式电码探空仪检定规程JJG 269-1981 扭转试验机试行检定规程JJG 270-1995 血压计和血压表检定规程JJG 271-1996 数显式百分表检定仪检定规程JJG 272-1991 空盒气压表和空盒气压计检定规程JJG 273-1991 工作基准砝码检定规程JJG 274-1981 双管水银压力表检定规程JJG 275-1981 多刃刀具角度规试行检定规程JJG 276-1988 高温蠕变、持久强度试验机检定规程JJG 277-1998 标准声源检定规程JJG 278-2002 示波器校准仪检定规程JJG 279-1981 WFG-IB型高频微伏表检定规程JJG 280-1981 M4-1（MTO-1）型标准热敏电阻桥检定规程JJG 281-1981 波导测量线检定规程JJG 282-1981 同轴热电薄膜功率座检定规程JJG 283-1997 正多面棱体检定规程JJG 284-1982 海水分析用玻璃量器检定规程JJG 285-1993 带时间比例、比例积分微分作用的动圈式温度指示调节仪表检定规程JJG 287-1982 气象用双金属温度计检定规程JJG 288-1982 颠倒温度表检定规程JJG 289-1982 表层水温表检定规程JJG 291-1999 覆膜电极溶解氧测定仪检定规程JJG 292-1996 铷原子频率标准检定规程JJG 293-1982 激光中功率计试行检定规程JJG 294-1982 半自动周节检查仪试行检定规程JJG 297-1997 标准硬质合金洛氏（A标尺）硬度块检定规程JJG 298-1995 中频标准震动台（比较法）检定规程JJG 299-1982 工作标准感光仪检定规程JJG 300-2002 小角度检查仪检定规程JJG 301-1982 触针式电动轮廓仪检定规程JJG 302-1983 水泥罐容积检定规程JJG 303-1982 频偏测量仪检定规程JJG 304-1989 邵氏硬度计检定规程JJG 305-1992 光学分度台检定规程JJG 306-1982 24米因瓦基线尺检定规程JJG 307-1988 交流电能表（电度表）检定规程JJG 308-1983 超高频毫伏表检定规程JJG 309-2001 500K-1000K黑体辐射源检定规程JJG 310-2002 压力式温度计检定规程JJG 311-1996 焦距仪检定规程JJG 312-1983 激光能量计检定规程JJG 313-1994 测量用电流互感器检定规程JJG 314-1994 测量用电压互感器检定规程JJG 315-1983 直流数字电压表试行检定规程JJG 316-1983 磁通量具试行检定规程JJG 317-1983 磁通表试行检定规程JJG 318-1983 DO-2型高平电压校准装备质检规定JJG 319-1983 超高频微伏表检定规程JJG 320-1983 波导噪声发生器检定规程JJG 321-1983 串联高频替代法鉴定衰减器检定规程JJG 322-1983 回转衰减器检定规程JJG 323-1983 波导型标准移相器检定规程JJG 324-1983 XG26型超高频功率信号发生器检定规程JJG 325-1983 XFC-1型超高频标准信号发生器检定规程JJG 326-1983 标准转速装置试行检定规程JJG 330-1983 机械式深度温度计检定规程JJG 331-1994 激光干涉比长仪检定规程JJG 332-1983 渐开线样板检定规程JJG 333-1996 预应力钢丝张垃机检定规程JJG 334-1993 金刚石压头检定规程JJG 335-1991 标准显微维氏硬度块检定规程JJG 336-1983 平米等厚干涉仪试行检定规程JJG 338-1997 电荷放大器检定规程JJG 339-1983 XB33型微波信号发生器检定规程JJG 340-1999 1HZ!-1000HZ测量水听器检定规程JJG 341-1994 光栅线位移测量装置检定规程JJG 342-1993 凝胶色谱仪检定规程JJG 343-1996 光滑极限量规定规程JJG 344-1984 镍铬-金铁热点偶检定规程JJG 346-1991 肖氏硬度计检定规程JJG 347-1991 标准肖氏硬度检定规程JJG 348-1984 谐振波长计试行检规程JJG 349-2001 通用计数器检定规程JJG 350-1994 标准套管铂电阻温度计检定规程JJG 351-1996 工作用廉金属热电偶检定规程JJG 352-1984 永磁材料标准样品磁特性试行检定规程JJG 353-1994 兰姆凹陷稳频He-Ne激光器检定规程JJG 354-1984 软磁材料标准样品试行检定规程JJG 355-1984 隆浦型交流补偿器试行检定规程JJG 356-1984 气动浮标式测量仪试行检定规程JJG 357-1984 6460型热电薄膜功率计试行检定规程JJG 358-1984 RR-2A型干扰场强测量仪试行检定规程JJG 359-1984 300MHz频率特性测试仪试行检定规程JJG 360-1984 同轴测量线检定规程JJG 361-1984 DO15型标准脉冲电压表检定规程JJG 362-1984 DO16型超高频微伏电压校准装置试行检定规程JJG 363-1984 半导体点温计检定规程JJG 364-1994 表面温度计检定规程JJG 365-1998 电化学电极气体氧分析器检定规程JJG 366-1986 接地电阻表试行检定规程JJG 367-1984 热敏电阻粮温计检定规程JJG 368-2000 工作用铜-铜镍热电偶检定规程JJG 369-1993 塑料球压痕硬度计检定规程JJG 370-1984 工作振动管液体密度计试行检定规程JJG 371-1992 激光量块干涉仪检定规程JJG 372-1985 称量法储罐液体计量系统试行检定规程JJG 373-1997 四球摩擦试验机检定规程JJG 374-1997 电平振荡器检定规程JJG 375-1996 单光束紫外-可见分光光度计检定规程JJG 376-1985 导电仪试行检定规程JJG 377-1998 放射性活度计检定规程JJG 379-1995 大量程百分表检定规程JJG 380-1995 轴承圆锥滚子直径、角度、直线度测量仪检定规程JJG 381-1986 BX-21型低频数字相位计检定规程JJG 383-2002 光谱辐射亮度标准灯检定规程JJG 384-2002 光谱辐射照度标准灯检定规程JJG 385-1985 总光通亮标准荧光灯试行检定规程JJG 386-1985 总光通亮标准荧光高压汞灯试行检定规程JJG 387-1985 10MHz-18GHz频段衰减器试行检定规程JJG 388-2001 纯音听力计检定规程JJG 389-1985 仿真耳试行检定规程JJG 390-1985 船用pH计检定规程JJG 391-1985 负荷传感器试行检定规程JJG 392-1996 感应式盐度计检定规程JJG 393-1985 r辐射防护仪器试行检定规程JJG 394-1997 超声多普勒胎儿监护仪超声源检定规程JJG 395-1997 定碳定硫分析仪检定规程JJG 396-2002 电感测微仪检定规程JJG 401-1985 球径仪检定规程JJG 402-1985 车装标准金属量器试行检定规程JJG 403-1986 超声波测厚仪检定规程JJG 404-1992 铁路规矩尺检定器检定规程JJG 405-1986 硅钢片（带）标准样品试行检定规程JJG 406-1986 弱磁材料标准样品试行检定规程JJG 407-1986 电工纯铁标准样品试行检定规程JJG 408-2000 齿轮螺旋线样板检定规程JJG 409-1986 射频同轴热电转换标准检定规程JJG 410-1994 精密交流电压校准源检定规程JJG 411-1997 锤击式布氏硬度计检定规程JJG 412-1986 流水型气体热量计试行检定规程JJG 413-1999 皮革面积测量机检定规程JJG 414-1994 光学经纬仪检定规程JJG 415-2002 工作用辐射温度计检定规程JJG 416-1986 铂铱合金管镭源检定规程JJG 417-1986 用152Eu点状r标准校准锗r谱仪检定规程JJG 418-1986 HL18型雷达综合测试仪检定规程JJG 419-1986 电信载频可变衰减器检定规程JJG 420-1986 高频标准零电平表检定规程JJG 421-1986 CJ-2型高频介质损耗测量仪检定规程JJG 422-1986 WD-1型微电位计检定规程JJG 423-1986 RR7型干扰场强测量仪检定规程JJG 424-1986 TO79（TO7A）型衰减标准装置检定规程JJG 425-1994 水准仪检定规程JJG 427-1986 带表千分尺检定规程JJG 429-2000 圆度、圆柱度测量仪检定规程JJG 430-1986 齿轮螺旋线检查仪检定规程JJG 431-1986 DEM6型轻便三杯风向风速表检定规程JJG 432-1986 机车电测远传压力表试行检定规程JJG 433-1986 相比仪检定规程JJG 434-1986 彩色电视副载频校频仪检定规程JJG 435-1986 同轴衰减型中功率座检定规程JJG 436-1986 机车交流电表检定规程JJG 437-1989 调制度测量仪检定规程JJG 438-1986 XG-2型标准信号发生器检定规程JJG 439-1986 中频精密截止式衰减器检定规程JJG 440-1986 工频单项相位表检定规程JJG 441-1986 交流电桥检定规程JJG 442-1986 UHF 电视扫频仪试行检定规程JJG 443-1998 燃油加油机检定规程JJG 444-1986 标准轨道衡检定规程JJG 445-1986 直流标准电压源检定规程JJG 446-1986 931B型有效值差分电压表检定规程JJG 447-1986 1103-（1-4）型同轴功率传递标准座试行检定规程JJG 448-1993 瓦级超声功率计检定规程JJG 449-2001 倍频程和1/3倍频程滤波器检定规程JJG 450-1986 果品硬度计试行检定规程JJG 451-1986 储罐液体称量仪标准器试行检定规程JJG 452-1986 黑白标准密度片试行检定规程JJG 453-2002 标准色板检定规程JJG 454-1986 硬度计球压头检定规程JJG 455-2000 工作测力仪检定规程JJG 456-1992 直接辐射表检定规程JJG 457-1986 单管水银压力表检定规程JJG 458-1996 总辐射表检定规程JJG 459-1986 辐射电流表检定规程JJG 461-1986 靶式流量变送器检定规程JJG 462-1986 二等标准电离真空计试行检定规程JJG 463-1996 热台法熔点测定仪检定规程JJG 464-1996 生化分析仪检定规程JJG 465-1986 球径仪样板试行检定规程JJG 466-1993 气动指针式测量仪检定规程JJG 467-1986 孔径测量仪试行检定规程JJG 468-1986 机车里程表试行检定规程JJG 469-1986 机车速度表试行检定规程JJG 471-1986 轴承内外径检查仪检定规程JJG 472-1997 多齿分度台检定规程JJG 473-1995 套管尺检定规程JJG 474-1986 木材万能试验机检定规程JJG 475-1986 电子式万能试验机检定规程JJG 476-2001 抗折试验机检定规程JJG 478-1996 a、β和r表面污染仪检定规程JJG 479-1986 X辐射防护仪试行检定规程JJG 480-1987 X射线测厚仪检定规程JJG 482-1987 标准电容传声器（自由场互易法）检定规程JJG 483-1987 杂音计检定规程JJG 484-1987 直流测温电桥检定规程JJG 485-1987 万能比例臂电桥检定规程JJG 486-1987 微调电阻箱试行检定规程JJG 487-1987 三次平衡双电桥检定规程JJG 488-1998 校表仪检定规程JJG 490-2002 脉冲信号发生器检定规程JJG 491-1987 1GHz取样示波器检定规程JJG 492-1987 铯束原子频率标准检定规程JJG 493-1987 软雌材料音频磁特性标准样品（交流磁化曲线及幅值磁导率）检定规程JJG 494-1987 高压静电电压表检定规程JJG 495-1987 直流磁电系检流计检定规程JJG 496-1996 工频高压分电器检定规程JJG 497-2000 碰撞试验台检定规程JJG 499-1987 精密露点仪试行检定规程JJG 500-1987 完全吸收式电解法微量水分分析仪试行检定规程JJG 501-2000 频谱分析仪检定规程JJG 502-1987 频率合成器检定规程JJG 503-1987 PB-2型十进频率仪检定规程JJG 504-1987 CLX-2型和CLX—20A/20B型大接头平板型同轴测量线检定规程JJG 505-1987 直流比较仪式电位差计检定规程JJG 506-1987 直流比较仪式电桥检定规程JJG 507-1987 精密步进电阻式衰减器检定规程JJG 508-1987 四探针电阻率测试仪检定规程JJG 509-1987 PP27数字工频频率计试行检定规程JJG 511-1987 微弱光照度计检定规程JJG 512-2002 白度计检定规程JJG 513-1987 直读式验电器型个人剂量计试行检定规程JJG 514-1987 微量吸管试行检定规程JJG 515-1987 轻便磁感风向风速表试行检定规程JJG 516-1987 BG2920（HQ2）型数字式晶体三级管综合（直流）参数测试仪检定规程JJG 517-1998 出租汽车计价器检定规程JJG 518-1998 皮托管检定规程JJG 519-1988 铁路支距尺检定规程JJG 520-2002 粉尘采样器检定规程JJG 521-1988 环境监测用X、r辐射空气吸收剂量率仪检定规程JJG 523-1988 200型万能比较仪检定规程JJG 524-1988 雨量器和雨量量筒检定规程JJG 525-2002 斜块式测微仪检定器检定规程JJG 527-1988 定角式雷达测速仪试行检定规程JJG 528-1988 手握式雷达测速仪试行检定规程JJG 529-1988 随机振动试验系统试行检定规程JJG 530-1988 低频移相器试行检定规程JJG 531-1988 直流电阻分压箱检定规程JJG 532-1988 三厘米波导标准负载检定规程JJG 533-1988 标准模拟应变量校准器试行检定规程JJG 534-1988 “1107—1-1107—5”系列波导射频功率传递标准检定规程JJG 535-1988 氧化锆氧分析器试行检定规程JJG 536-1988 旋光仪及旋光糖量计检定规程JJG 537-1998 荧光分光光度计试行检定规程JJG 538-1988 荧光光度计试行检定规程JJG 539-1997 数字批示秤检定规程JJG 540-1988 工作用液体压力计试行检定规程JJG 541-1988 落体式冲击试验台试行检定规程JJG 542-1997 金—铂热电偶检定规程JJG 543-1996 心脑电图机检定规程JJG 544-1997 压力控制器检定规程JJG 545-1996 频标比对器检定规程JJG 546-1997 直流比校电桥检定规程JJG 547-1988 尘埃粒子计数器试行检定规程JJG 548-1988 冷原子荧光测汞仪检定规程JJG 549-1998 方波极谱仪试行检定规程JJG 550-1988 扫描电子显微镜试行检定规程JJG 551-1988 二氧化硫分析仪检定规程JJG 552-1988 血细胞计数板试行检定规程JJG 553-1988 血液气体酸碱分析仪检定规程JJG 554-1997 彩色亮度计检定规程JJG 555-1996 非自动秤通用检定规程JJG 556-1988 轴向加荷疲劳试验机检定规程JJG 557-1988 标准扭矩检定规程JJG 558-1988 饮用量器试行检定规程JJG 559-1988 车速里程表试行检定规程JJG 560-1988 悬臂式电子皮带秤试行检定规程JJG 561-1998 RJ-3型近区电场测量仪试行检定规程JJG 562-1988 DCHY-801型近区电场测量仪试行检定规程JJG 563-1988 高压电容电桥检定规程JJG 564-2002 重力式自动装料衡器检定规程JJG 566-1996 电机线圈游标卡尺检定规程JJG 567-1989 检衡车检定规程JJG 568-1988 固定式辙叉磨耗量尺检定规程JJG 569-1998 最大需量电能表（电度表）试行检定规程JJG 570-1988 电容式测微仪试行检定规程JJG 571-1988 测量显微镜检定规程JJG 572-1998 带电动PID调节电子自动平衡记录仪检定规程JJG 573-1988 膜盒压力表试行检定规程JJG 574-1988 压陷式眼压计检定规程JJG 575-1994* 锗γ谱仪体源活度测量装置检定规程JJG 576-1988 工作用钨铼热电偶检定规程JJG 577-1994 膜式煤气表检定规程JJG 579-1998 验光镜片箱检定规程JJG 580-1996 焦度计检定规程JJG 581-1999 医用激光源检定规程JJG 583-1988 杯突试验机检定规程JJG 584-1989 售粮专用秤试行检定规程JJG 585-1989 高压水表检定规程JJG 586-1989 皂膜气体流量标准装置试行检定规程JJG 587-1997 浮子式验潮仪检定规程JJG 588-1996 冲击峰值电压表检定规程JJG 589-2001 外照射治疗辐射源检定规程JJG 591-1989 γ射线辐射源（辐射加工用）检定规程JJG 593-1989* 个人监测用X、γ辐射释光剂量测量装置检定规程JJG 594-1989 袖珍式橡胶国际硬度计检定规程JJG 595-2002 测色色差计检定规程JJG 596-1999 电子式电能表检定规程JJG 597-1989 交流电能表检定装置检定规程JJG 598-1989 直流数字电流表试行检定规程JJG 599-1989 低失真信号发生器检定规程JJG 600-1989 存贮示波器检定规程JJG 601-1989 电子毫秒仪检定仪和秒表检定仪试行检定规程JJG 602-1996 低频信号发生器检定规程JJG 603-1989 指针式频率表试行检定规程JJG 604-1989 铁路轮对内径尺专用检具检定规程JJG 605-1989 铁路支距尺检定器检定规程JJG 607-1989 声频信号发生器检定规程JJG 608-1989 悬臂信号发生器检定规程JJG 609-1989* 弹簧拉压试验机检定规程JJG 610-1989 巴克尔硬度计检定规程JJG 611-1989 RR3A型干扰场强测量仪检定规程JJG 612-1989 虹吸式雨量计检定规程JJG 613-1989 电接风向速仪检定规程JJG 614-1989 二等标准水银气压表试行检定规程JJG 615-1989* 售油器检定规程JJG 617-1996 数字温度批示调节仪检定规程JJG 618-1999 高精密玻璃水银温度计检定规程JJG 619-1989 P．V．T．t法气体流量标准装置试行检定规程JJG 620-1994 监界流流量计检定规程JJG 621-1996 液压式张拉机检定规程JJG 622-1997 绝缘电阻表（兆欧表）检定规程JJG 623-1989 电阻应变仪试行检定规程JJG 624-1989 压力传感器动态校准试行检定规程JJG 625-2001* 阿贝折射仪检定规程JJG 626-1989 球轴承向游隙测量仪检定规程JJG 627-1989 印刷海流计检定规程JJG 628-1989 SLC9型直读海流计检定规程JJG 629-1989 多晶X射线衍射仪检定规程JJG 630-1989 火焰光度计检定规程JJG 631-1989* 氨自动监测仪检定规程JJG 632-1989 动态力传感器检定规程JJG 633-1990 气体腰轮流量计试行检定规程JJG 635-1999 一氧化碳、二氧化碳红外线气体分析器检定规程JJG 637-1990* 高频标准振动台试行检定规程JJG 638-1990 液压式振动试验台检定规程JJG 639-1998 医用超声诊断仪超声源检定规程JJG 640-1994 差压式流量计检定规程JJG 641-1990 液化石油气汽车槽车容量试行检定规程JJG 642-1990 球形金属罐容量试行检定规程JJG 643-1994 标准表法流量标准装置检定规程JJG 644-1990 振动位移传感器检定规程JJG 645-1989 三型钢轨探伤仪检定规程JJG 646-1990 定量、可调移液器试行检定规程JJG 647-1990 罐和桶试行检定规程JJG 648-1996 非连续累计自动衡器检定规程JJG 649-1990 数字称重显示器试行检定规程JJG 650-1990 电子皮带秤试行检定规程JJG 652-1990 旋转纯弯曲疲劳试验机检定规程JJG 653-1990 测功机检定规程JJG 654-1990 超声硬度计检定规程JJG 655-1990 噪声剂量计检定规程JJG 656-1990 硝酸根自动监测仪检定规程JJG 657-1990 呼出气体酒精含量探测器检定规程JJG 658-1990 烘干法谷物水分测定仪检定规程JJG 660-1990 图形面积量算仪检定规程JJG 661-1990 平面等倾干涉仪检定规程JJG 662-1990 热磁式氧分析器检定规程JJG 663-1990 热导式氢分析器检定规程JJG 665-1990 毫瓦级超声功率计检定规程JJG 666-1990 定负荷橡胶国际硬度计检定规程JJG 667-1997 液体容积式流量计检定规程JJG 668-1997 工作用铂铑10-铂/铂铑-13铂短型热电偶检定规程JJG 669-1990 称重传感器检定规程JJG 670-1990 柔性周径尺检定规程JJG 671-1990 丝杠动态测量仪检定规程JJG 672-2001 氧弹热量计检定规程JJG 674-1990 标准海水检定规程JJG 676-2000 工作测振仪检定规程JJG 677-1996 光干涉式甲烷测定器检定规程JJG 678-1996 催化燃烧式甲烷测定器检定规程JJG 679-1990 冷原子吸收测汞仪检定规程JJG 680-1990 烟尘测试仪检定规程JJG 681-1990 色散型红外分光光度计检定规程JJG 682-1990 双光速紫外可见分光光度计检定规程JJG 683-1990 气压高度表检定规程。

工作用贵金属热电偶检定规程JJG 141—2000目次1 概述2 技术要求3 检定条件4 检定方法5 检定结果处理和检定周期附录A 铂铑10-铂热电偶整百度和检定点的热电动势值及微分热电动势值附录B 铂铑13-铂热电偶整百度和检定点的热电动势值及微分热电动势值附录C 铂铑30-铂铑6热电偶整百度热电动势值及微分热电动势值附录D 工作用贵金属热电偶（双极法）检定记录附录E 工作用贵金属热电偶(同名极法)检定记录附录F 工作用贵金属热电偶检定结果整理表附录G 检定证书(背面)格式80工作用贵金属热电偶检定规程本规程适用于长度不小于700mm的Ⅰ、Ⅱ级工作用铂铑10-铂、铂铑13-铂及长度不小于450mn的Ⅱ、Ⅲ级工作用铂铑30-铂铑6热电偶的首次检定、后续检定和使用中的检查。

1 概述铂铑10-铂、铂铑13-铂和铂铑30-铂铑6热电偶是国际电工委员会(IEC)颁布的8种通用热电偶型号中的3种贵金属热电偶。

铂铑10-铂热电偶的正极名义成分含量为铂90％、铑10％；铂铑13-铂热电偶正极名义成分含量为铂87％、铑13％；负极均为纯铂。

它们长期使用温度上限为1300℃，短期使用温度上限为1600℃。

铂铑30-铂铑6热电偶正极名义成分含量为铂70％、铑30％；负极名义成分含量为铂94％、铑6％。

长期使用温度上限为1600℃，短期使用温度上限为1700℃。

热电偶两电极直径均为0.5－0.02mm。

2 技术要求2.1热电偶参考端为0℃时的热电动势，对分度表的示值允许误差换算成温度时，铂铑10-铂、铂铑13-铂热电偶不得超过表1规定；铂铑30-铂铑6热电偶不得超过表2规定。

表1注t为测量端温度。

表2注t为测量端温度。

2.2外观2.2.1新制的热电偶电极应平滑、光洁、线径均匀。

测量端焊接应牢固、圆滑、无气孔，直径为(1.1～1.3)mm。

2.2.2使用中的热电偶电极允许稍有弯曲，表面允许稍有暗色斑点，经清洗后若仍有发黑、腐蚀斑点和明显的粗细不均匀等缺陷时，不予检定，并作不合格处理。

工作用贵金属热电偶检定规程工作用贵金属热电偶是现代工业生产领域常用的温度测量仪器之一，准确度高、响应速度快、稳定性好。

为了保证工作用贵金属热电偶的精度和准确性，需要对其进行定期的检定。

那么，工作用贵金属热电偶的检定规程应该是怎样的呢？下面，本文将从以下几个方面进行介绍。

一、检定环境的要求在进行工作用贵金属热电偶的检定过程中，需要注意检定环境的温度、湿度以及电磁场等因素。

建议在温度稳定、湿度低、无电磁场干扰的环境下进行检定。

同时，应该避免空气流动对热电偶温度的影响，最好在恒温室中进行。

二、检定仪器的选择为了保证工作用贵金属热电偶的检定准确性，需要使用一些高精度的检定仪器进行检定。

其中，精密数字万用表（或实验表）和高精度气体温度计是必不可少的。

三、检定过程1.热电偶连接：首先，将热电偶连接到数字万用表上，并置于恒温室内。

然后，将高精度气体温度计放置于与热电偶相同的恒温室内。

2.温度控制：使用精密数字万用表控制参比温度（即气体温度计的读数），并记录该温度值为T0。

然后，通过改变温度控制器的输出信号，逐渐增加热电偶温度，直到热电偶温度达到1000°C±1°C，在该温度下记录热电偶的温度值为T1。

3.计算检定结果：将T0和T1的值代入热电偶检定公式进行计算，得到检定结果。

四、检定结果的评定将检定结果与使用要求进行对比，若差异小于规定的误差范围，则认为该热电偶是合格的。

若差异超过误差范围，则需要进行调整或更换。

综上所述，工作用贵金属热电偶的检定规程需要注意检定环境的要求、选择高精度的检定仪器、正确的检定过程以及对检定结果的正确评定。

只有在规程规范、操作精准的情况下，才能保证工作用贵金属热电偶的精度、稳定性和使用寿命。

工作用贵金属热电偶校准能力验证付志勇;韩志鑫【摘要】JJG 141-2013《工作用贵金属热电偶检定规程》实施后,为了解我国校准贵金属热电偶的能力,中国合格评定国家认可委员会(CNAS)组织工作用贵金属热电偶校准能力验证,全国28个省、市、自治区的88家实验室参加.该研究主要介绍工作用贵金属热电偶校准能力验证计划的试验背景和实施过程,包括方案设计、样品制备、稳定性试验、结果统计等,并对能力验证结果进行分析.结果显示:校准工作用贵金属结果满意率为98.86％,参加能力验证的绝大多数实验室可以按照修订后的新规程准确校准工作用贵金属热电偶,我国校准工作用贵金属热电偶实验室具有较高的水平.【期刊名称】《中国测试》【年(卷),期】2015(041)012【总页数】4页(P17-20)【关键词】贵金属;热电偶;能力验证;实验室;校准【作者】付志勇;韩志鑫【作者单位】中国测试技术研究院,四川成都610021;中国测试技术研究院,四川成都610021【正文语种】中文贵金属热电偶是一种工业常用的标准仪器，在高温下具有性能稳定、测温准确和灵敏度高的特点，JJG 141——2013《工作用贵金属热电偶检定规程》[1]替代JJG141——2000《工作用贵金属热电偶检定规程》，并在2014年1月4日实施。

修订对热电偶[2-5]校准装置的配套设备如电测仪器、校准炉的技术指标进行了调整；增加了新热电偶的校准操作部分；对校准读数的位数提出了新要求，两次分度值的差值进行了调整等。

为了解目前全国实验室校准工作用铂铑10-铂热电偶的现状（实验室检定环境条件、检定人员资质、检定用计量标准器具、检定技术水平及检定结果数据处理能力），验证各参加实验室温度量值传递的能力和水平，帮助实验室发现日常校准中存在的问题，提高实验室的校准水平，确保全国实验室温度量值传递的准确可靠，中国合格评定国家认可委员会在2014年5月至2015年1月组织开展此次“工作用贵金属热电偶校准”能力验证计划活动，该活动的实施可以有效加强全国各技术机构之间的技术和人员交流，有利于全国范围内温度量值传递水平的进一步提高。
