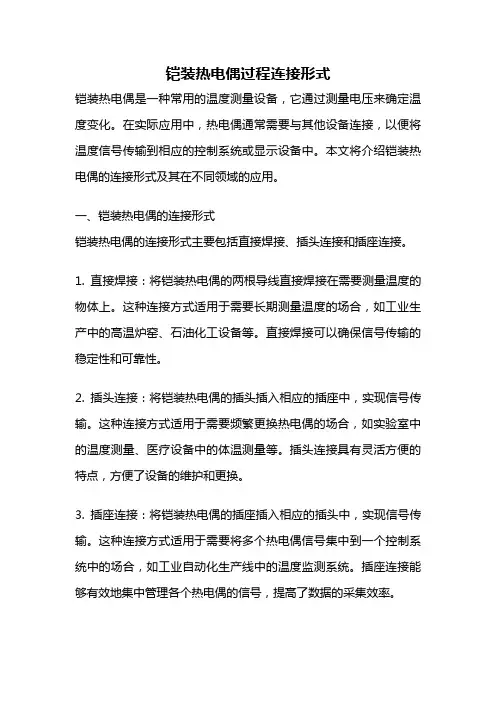

铠装热电偶过程连接形式铠装热电偶是一种常用的温度测量设备，它通过测量电压来确定温度变化。
在实际应用中，热电偶通常需要与其他设备连接，以便将温度信号传输到相应的控制系统或显示设备中。
本文将介绍铠装热电偶的连接形式及其在不同领域的应用。
一、铠装热电偶的连接形式铠装热电偶的连接形式主要包括直接焊接、插头连接和插座连接。
1. 直接焊接：将铠装热电偶的两根导线直接焊接在需要测量温度的物体上。
这种连接方式适用于需要长期测量温度的场合，如工业生产中的高温炉窑、石油化工设备等。
直接焊接可以确保信号传输的稳定性和可靠性。
2. 插头连接：将铠装热电偶的插头插入相应的插座中，实现信号传输。
这种连接方式适用于需要频繁更换热电偶的场合，如实验室中的温度测量、医疗设备中的体温测量等。
插头连接具有灵活方便的特点，方便了设备的维护和更换。
3. 插座连接：将铠装热电偶的插座插入相应的插头中，实现信号传输。
这种连接方式适用于需要将多个热电偶信号集中到一个控制系统中的场合，如工业自动化生产线中的温度监测系统。
插座连接能够有效地集中管理各个热电偶的信号，提高了数据的采集效率。
二、铠装热电偶的应用领域铠装热电偶广泛应用于各个领域，包括工业生产、科研实验、医疗设备等。
1. 工业生产：铠装热电偶在工业生产中起到了关键的作用。
例如，在钢铁冶炼过程中，需要准确测量高温炉窑中的温度，以控制炉温，保证产品质量。
铠装热电偶可以承受高温环境下的极端条件，确保温度测量的准确性和可靠性。
2. 科研实验：在科研实验中，温度是一个重要的参数。
铠装热电偶能够对实验室中的不同材料进行精确的温度测量，为研究人员提供准确的数据支持。
例如，在材料研究中，需要对材料的热膨胀系数进行测量，铠装热电偶可以实现对温度的高精度测量，从而得到准确的热膨胀系数。
3. 医疗设备：铠装热电偶在医疗设备中有着广泛的应用。
例如，在体温测量中，铠装热电偶可以被用作电子体温计的核心部件，通过测量人体温度来判断健康状况。

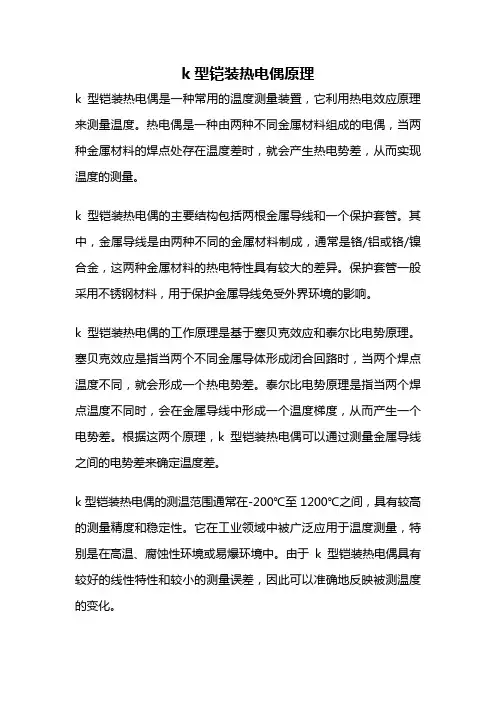

k型铠装热电偶原理k型铠装热电偶是一种常用的温度测量装置，它利用热电效应原理来测量温度。
热电偶是一种由两种不同金属材料组成的电偶，当两种金属材料的焊点处存在温度差时，就会产生热电势差，从而实现温度的测量。
k型铠装热电偶的主要结构包括两根金属导线和一个保护套管。
其中，金属导线是由两种不同的金属材料制成，通常是铬/铝或铬/镍合金，这两种金属材料的热电特性具有较大的差异。
保护套管一般采用不锈钢材料，用于保护金属导线免受外界环境的影响。
k型铠装热电偶的工作原理是基于塞贝克效应和泰尔比电势原理。
塞贝克效应是指当两个不同金属导体形成闭合回路时，当两个焊点温度不同，就会形成一个热电势差。
泰尔比电势原理是指当两个焊点温度不同时，会在金属导线中形成一个温度梯度，从而产生一个电势差。
根据这两个原理，k型铠装热电偶可以通过测量金属导线之间的电势差来确定温度差。
k型铠装热电偶的测温范围通常在-200℃至1200℃之间，具有较高的测量精度和稳定性。
它在工业领域中被广泛应用于温度测量，特别是在高温、腐蚀性环境或易爆环境中。
由于k型铠装热电偶具有较好的线性特性和较小的测量误差，因此可以准确地反映被测温度的变化。
为了保证k型铠装热电偶的测量精度，需要注意以下几点。
首先，保护套管的材料和结构应选择合适，以防止外界环境对金属导线的影响。
其次，金属导线的材料选择应根据被测温度范围和工作环境的要求来确定。
此外，焊接质量也对热电偶的测量精度有一定影响，焊点应保持良好的接触。
在实际应用中，k型铠装热电偶可以与温度变送器、显示仪表等配套使用，形成完整的温度测量与控制系统。
温度变送器可以将热电偶产生的微弱电信号转换成标准的电信号输出，并进行放大和线性化处理，以便于后续的数据采集和处理。
显示仪表则可以将转换后的电信号进行解码和显示，以直观地反映被测温度的数值。
k型铠装热电偶是一种常用的温度测量装置，它利用热电效应原理来测量温度。
通过合理选择金属导线材料、保护套管结构和焊接工艺，可以确保热电偶的测量精度和稳定性。
铠装热电偶介绍铠装热电偶作为温度测量传感器,通常与温度变送器、调节器及显示仪表等配套使用,组成过程控制系统，用以直接测量或控制各种生产过程中0-1800℃范围内的流体、蒸汽和气体介质以及固体表面等温度。
铠状热电偶具有能弯曲、耐高压、热响应时间快和坚固耐用等许多优点，它和工业用装配式热电偶一样，作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用。
基本信息中文名称：铠装热电偶外文名称：Armoured thermocoupl生产过程中：0℃~800℃范围内的液体、蒸汽和其气体介质铠装热电偶的结构原理：是由导体、高绝缘氧化镁、外套1Cr18Ni9Ti不锈钢保护管，经多次一体拉制而成目录1简介2工作原理3特点4温度补偿5测温原理6测量范围7技术指标8热响应时间9形式10基本结构11检定方法12使用技巧13区分方法14失效15应用16测温范围17国际温标18安装需知简介铠装热电偶铠装热电偶具有能弯曲、耐高压、热响应时间快和坚固耐用等许多优点，它和工业用装配式热电偶一样，作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用，同时，亦可以作为装配式热电偶的感温元件。
它可以直接测量各种生产过程中从0℃~800℃范围内的液体、蒸汽和其气体介质以及固体表面的温度。
与装配式热电偶相比，铠装热电偶具有可弯曲、耐高压、热响应时间短和坚固耐用等优点。
工作原理铠装热电偶131是两种不同成份的导体两端经焊接，形成回路，直接测温端叫工作端，接线端子端叫冷端，也称参比端。
当工作端和参比端存在温差时，就会在回路中产生热电流，接上显示仪表，仪表上就会指示出热电偶所产生的热电动势的对应温度值。
铠装热电偶的热电动势将随着测量端温度升高而增长，热电动势的大小只和热电偶导体材质以及两端温差有关，和热电极的长度、直径无关。
铠装热电偶的结构原理是，是由导体、高绝缘氧化镁、外套1Cr18Ni9Ti不锈钢保护管，经多次一体拉制而成。

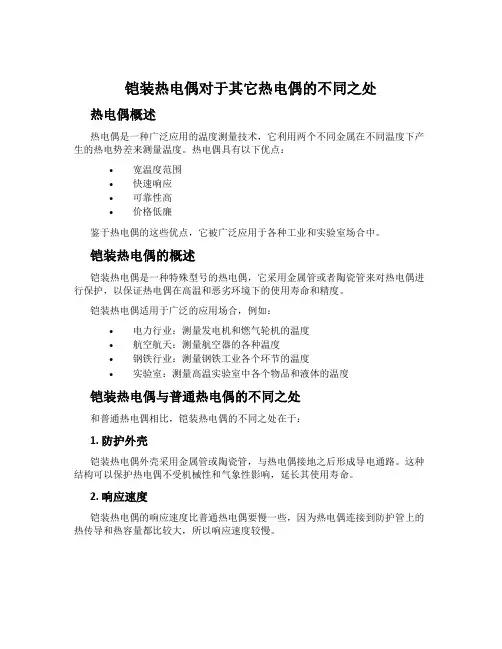

铠装热电偶对于其它热电偶的不同之处热电偶概述热电偶是一种广泛应用的温度测量技术，它利用两个不同金属在不同温度下产生的热电势差来测量温度。
热电偶具有以下优点：•宽温度范围•快速响应•可靠性高•价格低廉鉴于热电偶的这些优点，它被广泛应用于各种工业和实验室场合中。
铠装热电偶的概述铠装热电偶是一种特殊型号的热电偶，它采用金属管或者陶瓷管来对热电偶进行保护，以保证热电偶在高温和恶劣环境下的使用寿命和精度。
铠装热电偶适用于广泛的应用场合，例如：•电力行业：测量发电机和燃气轮机的温度•航空航天：测量航空器的各种温度•钢铁行业：测量钢铁工业各个环节的温度•实验室：测量高温实验室中各个物品和液体的温度铠装热电偶与普通热电偶的不同之处和普通热电偶相比，铠装热电偶的不同之处在于：1. 防护外壳铠装热电偶外壳采用金属管或陶瓷管，与热电偶接地之后形成导电通路。
这种结构可以保护热电偶不受机械性和气象性影响，延长其使用寿命。
2. 响应速度铠装热电偶的响应速度比普通热电偶要慢一些，因为热电偶连接到防护管上的热传导和热容量都比较大，所以响应速度较慢。
3. 使用温度铠装热电偶的使用温度一般比普通热电偶高，因为它的防护外壳能够有效地提高其在高温环境下的使用寿命和精度。
4. 价格铠装热电偶的价格相对较高，因为其制造成本高于普通热电偶。
但考虑到其长期使用寿命和稳定性，铠装热电偶的总体性价比仍然很高。
铠装热电偶在工业上的应用铠装热电偶在工业中的应用十分广泛，例如：1. 电力行业在电力行业中，铠装热电偶被用于测量发电机的转子、轴承等部位的温度，及一些关键设备部位的热传输。
2. 钢铁行业铠装热电偶被用于钢铁行业的大型轧机、鼓风机、高炉、热处理设备、钢材冷却过程等领域，对于生产过程的监测和控制起到非常关键的作用。
3. 航空航天在航空航天领域，铠装热电偶主要用于高温环境下工作的发动机上的温度监测。
铠装热电偶具有高温度测量的能力，适用于高空中或地面测试。
WREK 、WRNK 、WRCK 系列铠装热电偶铠装热电偶具有能弯曲、耐高压 、热响应时间快和坚固耐用等许多优点，它和工业用装配式热电偶一样，作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用，同时，亦可以作为装配式热电偶的感温组件。
它可以直接测量各种生产过程中从0℃～800℃范围内的液体、蒸汽和气体介质以及固体表面的温度。
□ 主要技术指标·测温范围和准确度允许偏差Δt类 别 代号 分度号 套管 外径 mm 常用温度℃最高使 用温度 ℃ 测量范围℃允差值镍铬— 铜镍 WREK E ≥ф3 600700 0～700±2.5℃或±0.75％t 镍铬— 镍硅 WRNK K ≥ф3 800950 0～900±2.5℃或±0.75％t＜-200 未作规定铜— 铜镍WRCK T ≥ф3 350400-40～350±1℃或±0.75％t注：（1）t 为被测温度的绝对值。
（2）T 型分度号产平需与厂方协商订货。
·铠装热电偶热响应时间在温度出现阶跃变化时，热电偶的输出变化至相当于该阶跃变化的50%所需的时间称为热响应时间，用T 0.5表示。
铠装热电偶热响应时间不大于下表的规定：热响应时间T 0·5s 套 管 直 径（min ）接壳式绝缘式2.0 0.4 0.53.0 0.6 1.24.0 0.8 2.55.0 1.2 4.06.0 2.0 6.0 8.0 4.0 8.0·绝缘电阻当周围空气温度为20±15℃，相对湿度不大于80%时，绝缘型铠装热电偶的偶丝与外套管之间的绝缘电阻值应符合下表的规定。
套管直径mm 试验电压V-DC 绝缘电阻MΩ·m0.5～1.5 50±5 ≥1000＞1.5 500±50 ≥1000·铠装热电偶外径和名义长度标准规格铠装热电偶外径 d mmφ8 φ6 φ5 φ4 φ350 75 100 150 200 250 300 400 500 750 100050751001502002503004005007501000125015002000507510015020025030040050075010001250150020002500300040005074510015020025030040050075010001250150020002500300040005000750010000507451001502002503004005007501000125015002000250030004000500075001000015000注：①直径φ3mm绝缘式铠装热电偶名义总长L不得大于10000mm。

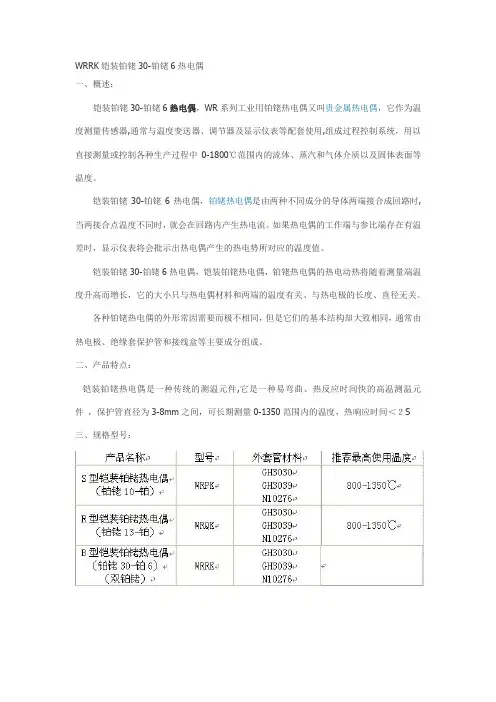

WRRK铠装铂铑30-铂铑6热电偶一、概述：铠装铂铑30-铂铑6热电偶，WR系列工业用铂铑热电偶又叫贵金属热电偶，它作为温度测量传感器,通常与温度变送器、调节器及显示仪表等配套使用,组成过程控制系统，用以直接测量或控制各种生产过程中0-1800℃范围内的流体、蒸汽和气体介质以及固体表面等温度。
铠装铂铑30-铂铑6热电偶，铂铑热电偶是由两种不同成分的导体两端接合成回路时,当两接合点温度不同时，就会在回路内产生热电流。
如果热电偶的工作端与参比端存在有温差时，显示仪表将会批示出热电偶产生的热电势所对应的温度值。
铠装铂铑30-铂铑6热电偶，铠装铂铑热电偶，铂铑热电偶的热电动热将随着测量端温度升高而增长，它的大小只与热电偶材料和两端的温度有关、与热电极的长度、直径无关。
各种铂铑热电偶的外形常因需要而极不相同，但是它们的基本结构却大致相同，通常由热电极、绝缘套保护管和接线盒等主要成分组成。
二、产品特点：铠装铂铑热电偶是一种传统的测温元件,它是一种易弯曲、热反应时间快的高温测温元件，保护管直径为3-8mm之间，可长期测量0-1350范围内的温度，热响应时间＜２S 三、规格型号：四、技术参数：测量温度及允差热电偶类别代号分度号最高温度测量温度允许偏差△t℃铂铑30-铂铑5 WRR B 0~1800 0-1600 ±1.5℃或±0.25%t 铂铑10-铂WRP S 0~1600 0-1300 ±1.5℃或±0.25%t（2）偶丝直径及允许偏差、分度号。
偶丝的直径及允许偏差、分度号符合下表规定：偶丝的圆度不得超过直径的允许偏差：（3）铂铑热电偶丝的国家标准、测量范围及温度允许偏差：注：t为被测温度（℃）WRRK铠装铂铑30-铂铑6热电偶性价比高，质量优良，是商家的良好选择!。

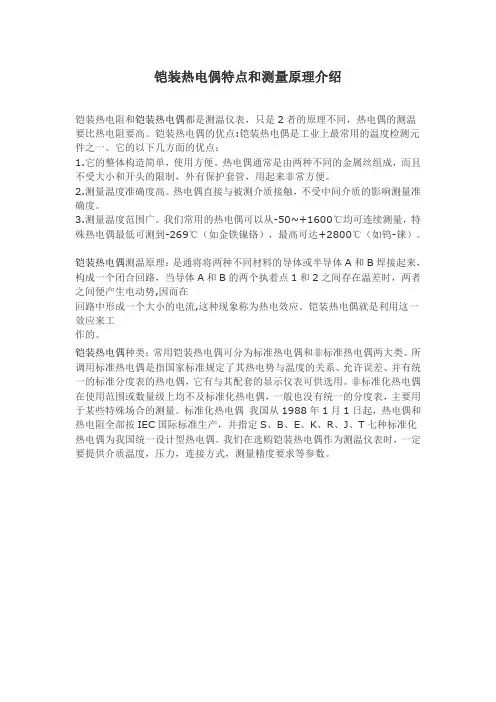

铠装热电偶特点和测量原理介绍
铠装热电阻和铠装热电偶都是测温仪表，只是2者的原理不同，热电偶的测温要比热电阻要高。
铠装热电偶的优点:铠装热电偶是工业上最常用的温度检测元件之一。
它的以下几方面的优点：
1.它的整体构造简单，使用方便。
热电偶通常是由两种不同的金属丝组成，而且不受大小和开头的限制，外有保护套管，用起来非常方便。
2.测量温度准确度高。
热电偶直接与被测介质接触，不受中间介质的影响测量准确度。
3.测量温度范围广。
我们常用的热电偶可以从-50~+1600℃均可连续测量，特殊热电偶最低可测到-269℃（如金铁镍铬），最高可达+2800℃（如钨-铼）。
铠装热电偶测温原理：是通将将两种不同材料的导体或半导体A和B焊接起来，构成一个闭合回路，当导体A和B的两个执着点1和2之间存在温差时，两者之间便产生电动势,因而在
回路中形成一个大小的电流,这种现象称为热电效应。
铠装热电偶就是利用这一效应来工
作的。
铠装热电偶种类：常用铠装热电偶可分为标准热电偶和非标准热电偶两大类。
所调用标准热电偶是指国家标准规定了其热电势与温度的关系、允许误差、并有统一的标准分度表的热电偶，它有与其配套的显示仪表可供选用。
非标准化热电偶在使用范围或数量级上均不及标准化热电偶，一般也没有统一的分度表，主要用于某些特殊场合的测量。
标准化热电偶我国从1988年1月1日起，热电偶和热电阻全部按IEC国际标准生产，并指定S、B、E、K、R、J、T七种标准化热电偶为我国统一设计型热电偶。
我们在选购铠装热电偶作为测温仪表时，一定要提供介质温度，压力，连接方式，测量精度要求等参数。

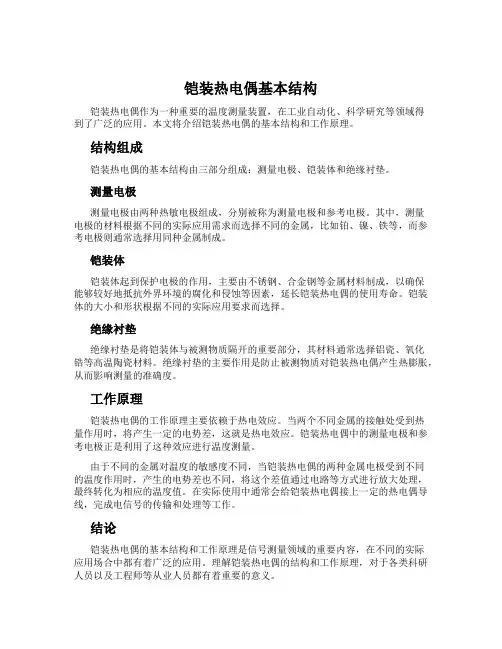

铠装热电偶基本结构铠装热电偶作为一种重要的温度测量装置，在工业自动化、科学研究等领域得到了广泛的应用。
本文将介绍铠装热电偶的基本结构和工作原理。
结构组成铠装热电偶的基本结构由三部分组成：测量电极、铠装体和绝缘衬垫。
测量电极测量电极由两种热敏电极组成，分别被称为测量电极和参考电极。
其中，测量电极的材料根据不同的实际应用需求而选择不同的金属，比如铂、镍、铁等，而参考电极则通常选择用同种金属制成。
铠装体铠装体起到保护电极的作用，主要由不锈钢、合金钢等金属材料制成，以确保能够较好地抵抗外界环境的腐化和侵蚀等因素，延长铠装热电偶的使用寿命。
铠装体的大小和形状根据不同的实际应用要求而选择。
绝缘衬垫绝缘衬垫是将铠装体与被测物质隔开的重要部分，其材料通常选择铝瓷、氧化锆等高温陶瓷材料。
绝缘衬垫的主要作用是防止被测物质对铠装热电偶产生热膨胀，从而影响测量的准确度。
工作原理铠装热电偶的工作原理主要依赖于热电效应。
当两个不同金属的接触处受到热量作用时，将产生一定的电势差，这就是热电效应。
铠装热电偶中的测量电极和参考电极正是利用了这种效应进行温度测量。
由于不同的金属对温度的敏感度不同，当铠装热电偶的两种金属电极受到不同的温度作用时，产生的电势差也不同，将这个差值通过电路等方式进行放大处理，最终转化为相应的温度值。
在实际使用中通常会给铠装热电偶接上一定的热电偶导线，完成电信号的传输和处理等工作。
结论铠装热电偶的基本结构和工作原理是信号测量领域的重要内容，在不同的实际应用场合中都有着广泛的应用。
理解铠装热电偶的结构和工作原理，对于各类科研人员以及工程师等从业人员都有着重要的意义。
铠装热电偶介绍铠装热电偶作为温度测量传感器,通常与温度变送器、调节器及显示仪表等配套使用,组成过程控制系统，用以直接测量或控制各种生产过程中0-1800℃范围内的流体、蒸汽和气体介质以及固体表面等温度。
铠状热电偶具有能弯曲、耐高压、热响应时间快和坚固耐用等许多优点，它和工业用装配式热电偶一样，作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用。
基本信息中文名称：铠装热电偶外文名称：Armoured thermocoupl生产过程中：0℃~800℃范围内的液体、蒸汽和其气体介质铠装热电偶的结构原理：是由导体、高绝缘氧化镁、外套1Cr18Ni9Ti不锈钢保护管，经多次一体拉制而成目录1简介2工作原理3特点4温度补偿5测温原理6测量范围7技术指标8热响应时间9形式10基本结构11检定方法12使用技巧13区分方法14失效15应用16测温范围17国际温标18安装需知简介铠装热电偶铠装热电偶具有能弯曲、耐高压、热响应时间快和坚固耐用等许多优点，它和工业用装配式热电偶一样，作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用，同时，亦可以作为装配式热电偶的感温元件。
它可以直接测量各种生产过程中从0℃~800℃范围内的液体、蒸汽和其气体介质以及固体表面的温度。
与装配式热电偶相比，铠装热电偶具有可弯曲、耐高压、热响应时间短和坚固耐用等优点。
工作原理铠装热电偶131是两种不同成份的导体两端经焊接，形成回路，直接测温端叫工作端，接线端子端叫冷端，也称参比端。
当工作端和参比端存在温差时，就会在回路中产生热电流，接上显示仪表，仪表上就会指示出热电偶所产生的热电动势的对应温度值。
铠装热电偶的热电动势将随着测量端温度升高而增长，热电动势的大小只和热电偶导体材质以及两端温差有关，和热电极的长度、直径无关。
铠装热电偶的结构原理是，是由导体、高绝缘氧化镁、外套1Cr18Ni9Ti不锈钢保护管，经多次一体拉制而成。
铠装热电偶产品主要由接线盒、接线端子和铠装热电偶组成基本结构，并配以各种安装固定装置组成。
特点铠装热电偶铠装热电偶是温度测量中应用最广泛的温度器件，他的主要特点就是测温范围宽，性能比较稳定，同时结构简单，动态响应好，更能够远传4-20mA电信号，便于自动控制和集中控制。
热电偶的测温原理是基于热电效应。
将两种不同的导体或半导体连接成闭合回路，当两个接点处的温度不同时，回路中将产生热电势，这种现象称为热电效应，又称为塞贝克效应。
闭合回路中产生的热电势有两种电势组成;温差电势和接触电势。
温差电势是指同一导体的两端因温度不同而产生的电势，不同的导体具有不同的电子密度，所以他们产生的电势也不相同，而接触电势顾名思义就是指两种不同的导体相接触时，因为他们的电子密度不同所以产生一定的电子扩散，当他们达到一定的平衡后所形成的电势，接触电势的大小取决于两种不同导体的材料性质以及他们接触点的温度。
国际上应用的热电偶具有一个标准规范，国际上规定热电偶分为八个不同的分度，分别为B，R，S，K，N，E，J和T，其测量温度的最低可测零下270摄氏度，最高可达1800摄氏度，其中B，R，S属于铂系列的热电偶，由于铂属于贵重金属，所以他们又被称为贵金属热电偶而剩下的几个则称为廉价金属热电偶。
热电偶的结构有两种，普通型和铠装型。
普通性热电偶一般由热电极，绝缘管，保护套管和接线盒等部分组成，而铠装型热电偶则是将热电偶丝，绝缘材料和金属保护套管三者组合装配后，经过拉伸加工而成的一种坚实的组合体。
但是热电偶的电信号却需要一种特殊的导线来进行传递，这种导线我们称为补偿导线。
不同的热电偶需要不同的补偿导线，其主要作用就是与热电偶连接，使热电偶的参比端远离电源，从而使参比端温度稳定。
补偿导线又分为补偿型和延长型两种，延长导线的化学成分与被补偿的热电偶相同，但是实际中，延长型的导线也并不是用和热电偶相同材质的金属，一般采用和热电偶具有相同电子密度的导线代替。
补偿导线的与热电偶的连线一般都是很明了，热电偶的正极连接补偿导线的红色线，而负极则连接剩下的颜色。
一般的补偿导线的材质大部分都采用铜镍合金。
温度补偿铠装热电偶313 铠装热电偶由于铠装热电偶的材料一般都比较贵重(特别是采用贵金属时)，而测温点到仪表的距离都很远，为了节省铠装热电偶材料，降低成本，通常采用补偿导线把铠装热电偶的冷端(自由端)延伸到温度比较稳定的控制室内，连接到仪表端子上。
必须指出，热电偶补偿导线的作用只起延伸热电极，使铠装热电偶的冷端移动到控制室的仪表端子上，它本身并不能消除冷端温度变化对测温的影响，不起补偿作用。
因此，还需采用其他修正方法来补偿冷端温度t0≠0℃时对测温的影响。
在使用铠装热电偶补偿导线时必须注意型号相配，极性不能接错，补偿导线与铠装热电偶连接端的温度不能超过100℃。
测温原理电偶是用两种不同成份的导体焊接在一起，两端温度不同时，在回路中就会有热电势产生，因此势电偶是通过测量电势从而测量温度的一种感温原件，它是一种变换器，它能将温度信号转变为电信号再由显示仪表显示出来。
热电偶测量温度的基本原理是热电效应，将两种不同成份的金属导体首尾相连接成闭合回路，如两接点的温度不等，则在回路中就会产生热电动势，形成热电流，这就是热电效应。
热电偶就是将两种不同的金属材料一端焊接而成，焊接的一端叫做测量端，未焊接的一端叫做参考端，参考端在使用时通常恒定在一定的温度(如00C)当对测量端加热时，在接点处有热电势产生。
如参考端温度恒定，其热电势的大小和方向只与两种金属材料的特性和测量端的温度有关，而与势电偶的精细和长短无关。
当测量端的温度改变后，势电势也随之改变，并且温度和热电势之间有一固定的函数关系，利用这个关系就可以测量温度。
测量范围常用的温度仪表有铠装热电偶。
铠装热电偶:测量500℃以上的高温，火电厂种主蒸汽的温度，过热起管壁温度，高温烟气温度。
特点:能测量高温，性能稳定，准确可靠、结构简单、易于维护、便于信号的远传和实现多点切换测量。
主要的型号:分度号:S或LB-3上限1300℃(短时1600℃)。
B或LL-2上限1600℃(短时1800℃)K或EU-2上限1200℃(短时1300℃)T或CK上限-200~350℃(短时400℃)E或EA-2上限-200~900℃热电阻:测量精度高、性能稳定、灵敏度高、应用范围广、可远距离策问、实现温度自动控制和记录。
铂热电阻，最高测温650℃，Pt50,Pt100,铜电阻:50-150℃Cu50,Cu100。
注意:自热效应引起的误差，Pt工作d电流为小于6mA，迟滞带来的影响，热容量大，充分的热交换，测量才准确。
安装:安装时，与被测介质形成逆流，至少成90° 分度号:S或LB-3上限1300℃(短时1600℃)。
B或LL-2上限1600℃(短时1800℃)K或EU-2上限1200℃(短时1300℃)T或CK上限-200~350℃(短时400℃)E 或EA-2上限-200~900℃:测量精度高、性能稳定、灵敏度高、应用范围广、可远距离策问、实现温度自动控制和记录。
铂，最高测温650℃，Pt50,Pt100,铜电阻:技术指标不同材料和直径铠装热电偶型号、分度号及推荐使用温度电极材料铠装热电偶热响应时间在温度出现阶跃变化时，热电偶的输出值变化至相当于该阶跃变化的某个规定百分数所需要的时间，称为热响应时间，用τ表示(取50%时用τ0.5表示)。
铠装热电偶热响应时间τ0.5(秒)注:绝缘电阻用MΩ·m表示，即为常温绝缘电阻与铠装偶长度的乘积。
例如:1000MΩ·m表示:1m长的试样的绝缘电阻为1000MΩ，10m长的试样的绝缘电阻为100MΩ。
对于长度小于1m的铠装偶，按1m计算。
插座式接线盒和带补偿导线的铠装热电偶不在此例。
测量范围和准确度热响应时间铠装热电偶防喷式铠装热电阻圆接插式铠装热电偶在温度出现阶段变化时,热电偶的输出变化至相当于该阶跃变化的50%所需的时间称为热电响应时间。
铠装热电偶响应时间应不大于下表数据: 单位:s铠装热电偶直径mm铠装偶工作端形式区分铠装热电阻响应时间绝缘式响应时间s接壳式响应时间sФ2.00.50.4------Ф3.0 1.20.6 3.0Ф4.0 2.50.8 5.0Ф5.0 4.5 1.28.0Ф6.0 6.0 2.012.0Ф8.08.0 4.0热响应时间，用τ0.5表示。
铠装热电偶热响应时间不大于下表的规定:热响应时间τ0.5S接壳式绝缘式套管直径(mm)2.00.40.53.00.6 1.24.00.8 2.55.0 1.2 4.06.0 2.0 6.08.0 4.08.0形式露端式: 热响应时间短;适于测量发动机排气等要求响应快的温度测量;机械强度较低。
铠装热电偶191接壳式 :热响应时间短;公称压力大(可达34MPa);不适用于有电磁干扰的场合。
绝缘式 :热响应时间较前两种长，使用寿命长;抗电磁干扰;在对热响应时间无特殊要求的场合多采用此种形式。
分离式 : 双支，避免信号干扰，其特点同绝缘式。
基本结构铠装热电偶主要由接线盒、接线端子和铠装热电偶元件等组成基本结构，并配以各种安装固定装置。
安装固定型式固定装置是供用户安装时使用。
铠装热电偶有:无固定装置、固定卡套式，可动卡套式，固定法兰式，可动法兰式五种结构型式。
固定卡套式只供一次性固定使用，可动卡套式可做多次固定使用。
测量端(热端)结构形式铠装热电偶铠装热电偶检定方法金属熔体快速铠装热电偶的检定方法及装置。
该装置主要由一能容纳两只被测偶端部石英管的扁加热线圈、两只与被测偶形状相同的铠装热电偶及相应的控温显示输出装置构成。
检定方法是首先利用两只校准热电偶找出扁加热线圈中使这两只校准偶热电势相同的点，用被检偶取代其中的一只校准偶，在其它条件不变的情况下，待被检偶的读数稳定后与校准偶的读数相比较即可知被检偶的量值是否准确。
此方法提供了快速测温热电偶的实验室检定手段，可对快速测温热电偶在多个温度点上进行测试并作出全面的评价。
其特征在于:a、该装置是由一扁加热线圈、一对校准铠装热电偶及控温显示输出装置构成。
b、检定方法是先将两只校准热电偶从加热线圈两端相对插入，使铠装热电偶热端接触，通过改变校准热电偶在加热线圈中的位置使两只校准热电偶的热电势相同，用被测快速热电偶取代其中一只校准热电偶，读取其稳定状态下的热电势值与校准热电偶热电势进行比对即可知被测快速铠装热电偶的准确度。
使用技巧使用铠装热电偶，其实有很多的技巧。
下面我就说一下。
1.具有可弯曲性能，恺装热电阻除头部外，可以作任愈方向的弯曲，因而它适用于构造较为复杂，狄小设备的温度。
2.铠装热电偶具有良好的耐振动、抗冲击性能。
