R.S.K.N型热电偶应用及特点

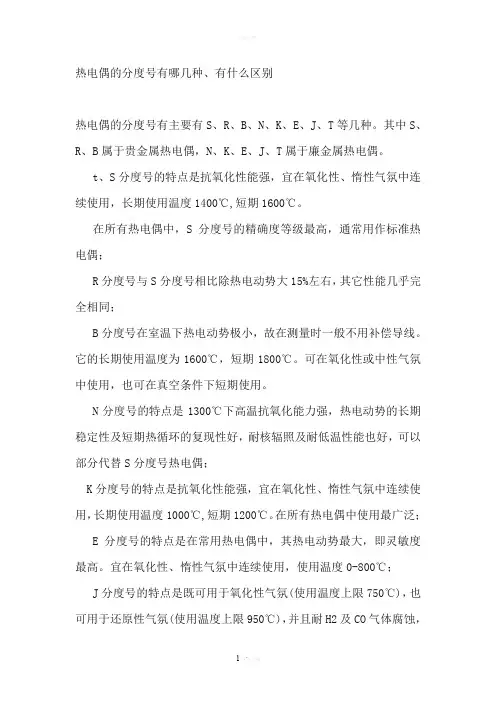

热电偶的分度号有哪几种、有什么区别热电偶的分度号有主要有S、R、B、N、K、E、J、T等几种。

其中S、R、B属于贵金属热电偶，N、K、E、J、T属于廉金属热电偶。

t、S分度号的特点是抗氧化性能强，宜在氧化性、惰性气氛中连续使用，长期使用温度1400℃,短期1600℃。

在所有热电偶中，S分度号的精确度等级最高，通常用作标准热电偶；R分度号与S分度号相比除热电动势大15%左右，其它性能几乎完全相同；B分度号在室温下热电动势极小，故在测量时一般不用补偿导线。

它的长期使用温度为1600℃，短期1800℃。

可在氧化性或中性气氛中使用，也可在真空条件下短期使用。

N分度号的特点是1300℃下高温抗氧化能力强，热电动势的长期稳定性及短期热循环的复现性好，耐核辐照及耐低温性能也好，可以部分代替S分度号热电偶；K分度号的特点是抗氧化性能强，宜在氧化性、惰性气氛中连续使用，长期使用温度1000℃,短期1200℃。

在所有热电偶中使用最广泛； E分度号的特点是在常用热电偶中，其热电动势最大，即灵敏度最高。

宜在氧化性、惰性气氛中连续使用，使用温度0-800℃；J分度号的特点是既可用于氧化性气氛(使用温度上限750℃)，也可用于还原性气氛(使用温度上限950℃)，并且耐H2及CO气体腐蚀，多用于炼油及化工；T分度号的特点是在所有廉金属热电偶中精确度等级最高，通常用来测量300℃以下的温度补偿导线工作原理：在一定温度范围内，具有与其匹配的热电动势标称值相同的一对带绝缘包覆的导线叫补偿导线。

用它们连接热电偶与测量装置，以补偿热电偶连接处的温度变化所产生的误差。

补偿导线特点：①热电特性稳定，电绝缘性能好，使用寿命长。

②柔软，弯曲性能能好，使用方便。

③包覆层材料稳定可靠，具有一定的耐温性和耐寒性能。

铂铑热电偶产品型号：WRP（WRR）--130S型小铂铑热电偶为各类小型箱式电阻炉或井式炉使用，也可以用于同类产品上。

WR系列工业用热电偶作为温度测量传感器 ,通常与温度变送器、调节器及显示仪表等配套使用,组成过程控制系统，用以直接测量或控制各种生产过程中0-1800℃范围内的流体、蒸汽和气体介质以及固体表面等温度。

热电偶分类和型号的分类标准引言本文档旨在提供热电偶分类和型号分类的标准。

热电偶是一种用于测量温度的传感器，广泛应用于工业和科学领域。

根据不同的特性和用途，热电偶可分为多个分类。

本文档将介绍一些常见的热电偶分类标准，并提供相关型号的分类。

热电偶分类标准1. 根据热电偶材料热电偶可以根据其制造材料进行分类，常见的热电偶材料包括：- K型热电偶- J型热电偶- T型热电偶- E型热电偶- N型热电偶- S型热电偶- R型热电偶2. 根据热电偶电动势曲线热电偶还可以根据其电动势曲线进行分类，常见的曲线类型包括：- B型热电偶- C型热电偶- D型热电偶- G型热电偶3. 根据热电偶外壳材料热电偶外壳材料的种类也是热电偶分类的一个重要标准，常见的外壳材料包括：- 纯铂外壳热电偶- 陶瓷外壳热电偶- 石英外壳热电偶- 金属外壳热电偶热电偶型号的分类每种热电偶分类又可以细分为多个具体型号。

以下是一些常见的热电偶型号分类：- K型热电偶：KX、KA、KB- J型热电偶：JX、JA、JB- T型热电偶：TX、TA、TB- E型热电偶：EX、EA、EB- N型热电偶：NX、NA、NB- S型热电偶：SX、SA、SB- R型热电偶：RX、RA、RB结论通过本文档，我们了解了热电偶的分类标准和常见型号的分类。

这些分类标准对于选择适用于特定应用的热电偶具有指导意义，也有助于深入研究和理解热电偶技术。

以上为热电偶分类和型号的分类标准文档，希望能对您有所帮助。

热电偶种类与区别热电偶是一种温度传感器，采用热电效应将温度转化为电压信号。

不同种类的热电偶适用于不同的温度范围和环境条件，每种热电偶都有其独特的特点和适用范围。

下面将介绍一些常见的热电偶种类及其区别。

1.K型热电偶（镍铬-镍铝热电偶）K型热电偶是最常用的热电偶之一，广泛应用于工业领域。

它具有较高的灵敏度和稳定性，可测量的温度范围为-200℃至1250℃。

K型热电偶对氧化还原环境的影响小，具有较好的耐腐蚀性。

2.J型热电偶（铁-铜镍热电偶）J型热电偶适用于低温测量，可测量的温度范围为-210℃至760℃。

与K型热电偶相比，J型热电偶的灵敏度较高，但其稳定性较差。

J型热电偶的耐腐蚀性较差，适用于干燥的环境。

3.T型热电偶（铜-镍热电偶）T型热电偶适用于较低的温度测量，可测量的温度范围为-200℃至350℃。

T型热电偶具有良好的稳定性和精度，适用于对环境干扰敏感的场合。

4.E型热电偶（镍铬-铜镍热电偶）E型热电偶适用于中温测量，可测量的温度范围为-200℃至900℃。

E 型热电偶对氧化还原环境的影响较小，具有较好的耐腐蚀性。

它的灵敏度较高，但稳定性不如K型热电偶。

5.N型热电偶（铂-铑-铂金热电偶）N型热电偶适用于高温测量，可测量的温度范围为-200℃至1300℃。

N型热电偶具有较高的稳定性和精度，适用于高温环境下的温度测量。

6.S型热电偶（铂-铑热电偶）S型热电偶也适用于高温测量，可测量的温度范围为0℃至1600℃。

S型热电偶具有非常高的精度和稳定性，适用于精确测量和高温环境下的温度控制。

7.R型热电偶（铂-铑热电偶）R型热电偶也是一种高温热电偶，可测量的温度范围为0℃至1600℃。

R型热电偶与S型热电偶相似，但其线性输出范围较宽，适用于更广泛的应用。

8.B型热电偶（铂-铑热电偶）B型热电偶适用于极高温测量，可测量的温度范围为600℃至1800℃。

B型热电偶具有较高的精度和稳定性，适用于高温炉窑和熔融金属等极端条件下的温度测量。

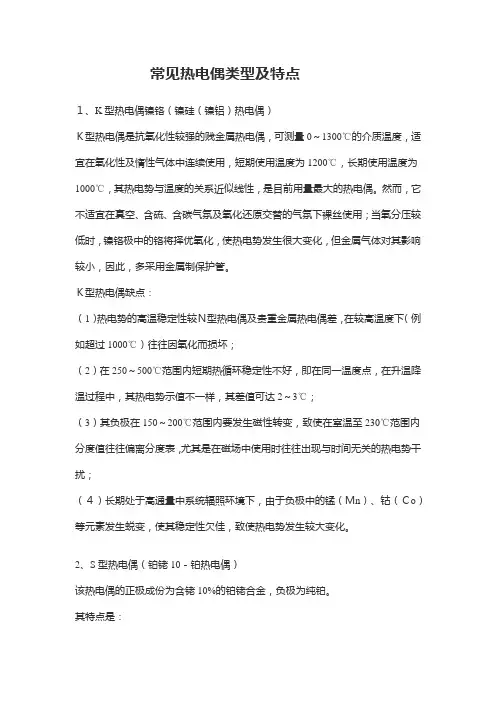

常见热电偶类型及特点１、K 型热电偶镍铬（镍硅（镍铝）热电偶）Ｋ型热电偶是抗氧化性较强的贱金属热电偶，可测量0～1300 ℃的介质温度，适宜在氧化性及惰性气体中连续使用，短期使用温度为1200 ℃，长期使用温度为1000 ℃，其热电势与温度的关系近似线性，是目前用量最大的热电偶。

然而，它不适宜在真空、含硫、含碳气氛及氧化还原交替的气氛下裸丝使用；当氧分压较低时，镍铬极中的铬将择优氧化，使热电势发生很大变化，但金属气体对其影响较小，因此，多采用金属制保护管。

Ｋ型热电偶缺点：（1））热电势的高温稳定性较Ｎ型热电偶及贵重金属热电偶差，在较高温度下（例如超过1000 ℃）往往因氧化而损坏；（2））在250 ～500 ℃范围内短期热循环稳定性不好，即在同一温度点，在升温降温过程中，其热电势示值不一样，其差值可达2～3℃；（3））其负极在150 ～200 ℃范围内要发生磁性转变，致使在室温至230 ℃范围内分度值往往偏离分度表，尤其是在磁场中使用时往往出现与时间无关的热电势干扰；（４）长期处于高通量中系统辐照环境下，由于负极中的锰（Ｍn）、钴（Ｃo）等元素发生蜕变，使其稳定性欠佳，致使热电势发生较大变化。

2、S 型热电偶（铂铑10 －铂热电偶）该热电偶的正极成份为含铑10% 的铂铑合金，负极为纯铂。

其特点是：（１）热电性能稳定、抗氧化性强、宜在氧化性气氛中连续使用、长期使用温度可达1300 ℃，超达1400 ℃时，即使在空气中、纯铂丝也将会再结晶，使晶粒粗大而断裂；（２）精度高，在所有热电偶中准确度等级最高，通常用作标准或测量较高温度；（３）使用范围较广，均匀性及互换性好；（４）主要缺点有：微分热电势较小，因而灵敏度较低；价格较贵，机械强度低，不适宜在还原性气氛或有金属蒸汽的条件下使用。

3、E 型热电偶（镍铬－铜镍[康铜]热电偶）Ｅ型热电偶为一种较新产品，正极为镍铬合金，负极为铜镍合金（康铜）。

其最大特点是在常用的热电偶中，其热电势最大，即灵敏度最高；它的应用范围虽不及Ｋ型偶广泛，但在要求灵敏度高、热导率低、可容许大电阻的条件下，常常被选用；使用中的限制条件与Ｋ型相同，但对于含有较高湿度气氛的腐蚀不很敏感。

热电偶类型及参数热电偶是一种热敏电阻传感器，常用于测量温度。

它由两种不同金属材料的导线组成，接合处形成一个热电接头。

当接头的两端温度不同时，就会产生热电势差，从而产生电流。

通过测量这个电流，我们就可以得到温度的值。

根据不同的应用要求和工作原理，热电偶可以分为多种类型。

下面将介绍几种常见的热电偶类型及其参数。

1.K型热电偶（镍铬/镍铝型热电偶）：K型热电偶是最常用的热电偶类型之一，可测量范围广，适用于-200℃至1260℃的温度测量。

它的热电势与温度之间的关系非常稳定和可靠，精度较高。

该热电偶通常用于一般工业温度测量和高温加热设备。

2.N型热电偶（镍铬/镍硅型热电偶）：N型热电偶也是一种高温热电偶，可用于测量范围更广的高温环境，通常适用于温度范围为-200℃至1300℃。

它的热电势比K型热电偶更高，具有较高的温度测量精度和稳定性。

N型热电偶特别适用于高温炉、窑和炼化等工业场合。

3.T型热电偶（铜/铜镍型热电偶）：T型热电偶适用于较低温度范围，通常可测量-200℃至350℃的温度。

它的主要特点是线性度高，对湿度和氧化性环境较不敏感。

因此，T型热电偶常被用于低温或潮湿环境下的温度测量，如食品加工、制冷和空调等。

4.J型热电偶（铁/铜镍型热电偶）：J型热电偶适用于较低温度范围，通常可测量-40℃至750℃的温度。

它的特点是灵敏度高，反应快速，并且相当稳定。

J型热电偶广泛应用于石油、化工、冶金和真空技术等领域。

除了上述几种常见的热电偶类型外，还有S型、R型、B型等类型的热电偶，它们通常用于极高温度环境下的温度测量。

在选择热电偶时，除了考虑温度测量范围外，还需要注意以下几个参数：1.线径和材料：热电偶的导线通常采用直径较细的金属线，以提高响应速度和灵敏度。

常见的导线材料有镍铬、铜和铁，具体选择应根据实际应用环境和要求确定。

2.热电偶常数：热电偶常数是用来衡量热电偶对温度变化产生的电动势的敏感程度。

不同热电偶类型有不同的热电偶常数，较高的热电偶常数对温度变化更敏感。

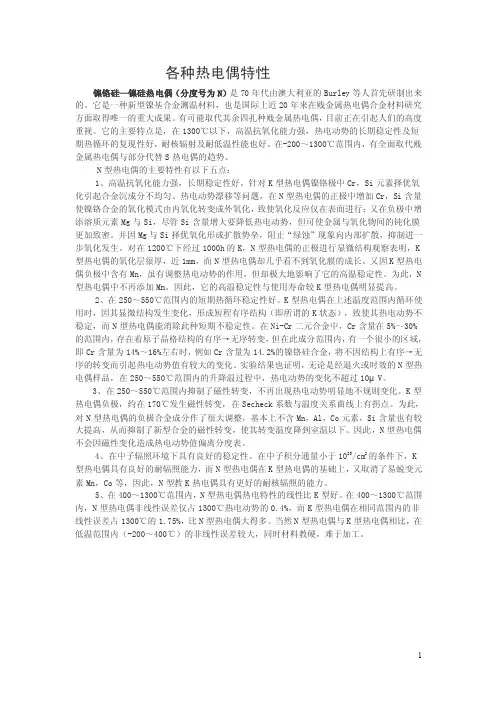

各种热电偶特性镍铬硅—镍硅热电偶（分度号为N）是70年代由澳大利亚的Burley等人首先研制出来的。

它是一种新型镍基合金测温材料，也是国际上近20年来在贱金属热电偶合金材料研究方面取得唯一的重大成果。

有可能取代其余四扎种贱金属热电偶，目前正在引起人们的高度重视。

它的主要特点是，在1300℃以下，高温抗氧化能力强，热电动势的长期稳定性及短期热循环的复现性好，耐核辐射及耐低温性能也好。

在-200～1300℃范围内，有全面取代贱金属热电偶与部分代替S热电偶的趋势。

N型热电偶的主要特性有以下五点：1、高温抗氧化能力强，长期稳定性好。

针对K型热电偶镍铬极中Cr，Si元素择优氧化引起合金沉成分不均匀、热电动势漂移等问题，在N型热电偶的正极中增加Cr，Si含量使镍铬合金的氧化模式由内氧化转变成外氧化，致使氧化反应仅在表面进行；又在负极中增添溶质元素Mg与Si，尽管Si含量增大要降低热电动势，但可使金属与氧化物间的钝化膜更加致密。

并因Mg与Si择优氧化形成扩散势垒，阻止“绿蚀”现象向内部扩散，抑制进一步氧化发生。

对在1200℃下经过1000h的K，N型热电偶的正极进行显微结构观察表明，K 型热电偶的氧化层很厚，近1mm，而N型热电偶却几乎看不到氧化膜的成长。

又因K型热电偶负极中含有Mn，虽有调整热电动势的作用，但却极大地影响了它的高温稳定性。

为此，N 型热电偶中不再添加Mn。

因此，它的高温稳定性与使用寿命较K型热电偶明显提高。

2、在250～550℃范围内的短期热循环稳定性好。

K型热电偶在上述温度范围内循环使用时，因其显微结构发生变化，形成短程有序结构（即所谓的K状态），致使其热电动势不稳定，而N型热电偶能消除此种短期不稳定性。

在Ni-Cr二元合金中，Cr含量在5%～30%的范围内，存在着原子晶格结构的有序→无序转变，但在此成分范围内，有一个很小的区域，即Cr含量为14%～16%左右时，例如Cr含量为14.2%的镍铬硅合金，将不因结构上有序→无序的转变而引起热电动势值有较大的变化。

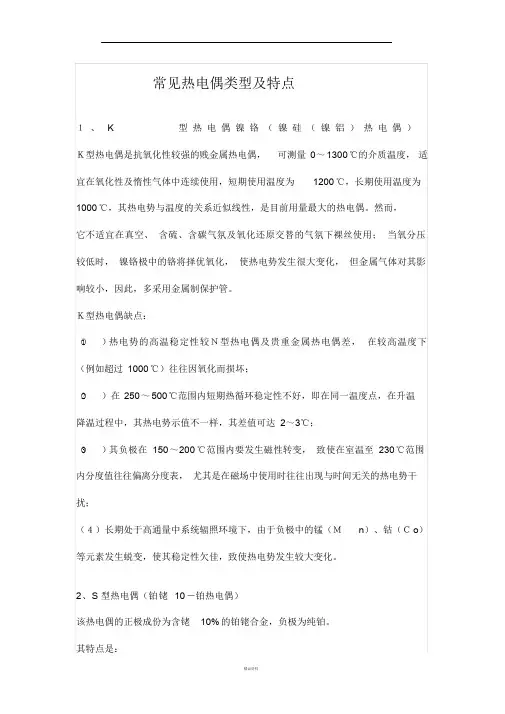

常见热电偶类型及特点１、K型热电偶镍铬（镍硅（镍铝）热电偶）Ｋ型热电偶是抗氧化性较强的贱金属热电偶，可测量0～1300℃的介质温度，适宜在氧化性及惰性气体中连续使用，短期使用温度为1200℃，长期使用温度为1000℃，其热电势与温度的关系近似线性，是目前用量最大的热电偶。

然而，它不适宜在真空、含硫、含碳气氛及氧化还原交替的气氛下裸丝使用；当氧分压较低时，镍铬极中的铬将择优氧化，使热电势发生很大变化，但金属气体对其影响较小，因此，多采用金属制保护管。

Ｋ型热电偶缺点：（1）热电势的高温稳定性较Ｎ型热电偶及贵重金属热电偶差，在较高温度下（例如超过1000℃）往往因氧化而损坏；（2）在250～500℃范围内短期热循环稳定性不好，即在同一温度点，在升温降温过程中，其热电势示值不一样，其差值可达2～3℃；（3）其负极在150～200℃范围内要发生磁性转变，致使在室温至230℃范围内分度值往往偏离分度表，尤其是在磁场中使用时往往出现与时间无关的热电势干扰；（４）长期处于高通量中系统辐照环境下，由于负极中的锰（Ｍn）、钴（Ｃo）等元素发生蜕变，使其稳定性欠佳，致使热电势发生较大变化。

2、S型热电偶（铂铑10－铂热电偶）该热电偶的正极成份为含铑10%的铂铑合金，负极为纯铂。

其特点是：（１）热电性能稳定、抗氧化性强、宜在氧化性气氛中连续使用、长期使用温度可达1300℃，超达1400℃时，即使在空气中、纯铂丝也将会再结晶，使晶粒粗大而断裂；（２）精度高，在所有热电偶中准确度等级最高，通常用作标准或测量较高温度；（３）使用范围较广，均匀性及互换性好；（４）主要缺点有：微分热电势较小，因而灵敏度较低；价格较贵，机械强度低，不适宜在还原性气氛或有金属蒸汽的条件下使用。

3、E型热电偶（镍铬－铜镍[康铜]热电偶）Ｅ型热电偶为一种较新产品，正极为镍铬合金，负极为铜镍合金（康铜）。

其最大特点是在常用的热电偶中，其热电势最大，即灵敏度最高；它的应用范围虽不及Ｋ型偶广泛，但在要求灵敏度高、热导率低、可容许大电阻的条件下，常常被选用；使用中的限制条件与Ｋ型相同，但对于含有较高湿度气氛的腐蚀不很敏感。

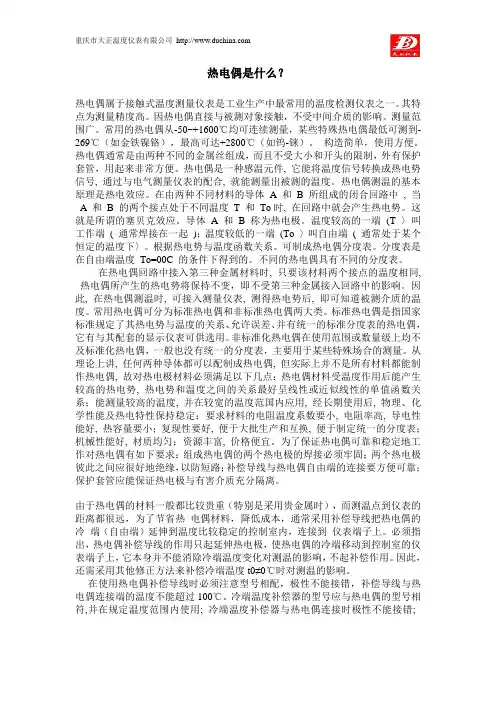

热电偶是什么？热电偶属于接触式温度测量仪表是工业生产中最常用的温度检测仪表之一。

其特点为测量精度高。

因热电偶直接与被测对象接触，不受中间介质的影响。

测量范围广。

常用的热电偶从-50~+1600℃均可连续测量，某些特殊热电偶最低可测到-269℃（如金铁镍铬），最高可达+2800℃（如钨-铼）。

构造简单，使用方便。

热电偶通常是由两种不同的金属丝组成，而且不受大小和开头的限制，外有保护套管，用起来非常方便。

热电偶是一种感温元件, 它能将温度信号转换成热电势信号, 通过与电气测量仪表的配合, 就能测量出被测的温度。

热电偶测温的基本原理是热电效应。

在由两种不同材料的导体 A 和 B 所组成的闭合回路中, 当A 和B 的两个接点处于不同温度T 和To时, 在回路中就会产生热电势。

这就是所谓的塞贝克效应。

导体 A 和 B 称为热电极。

温度较高的一端(T 〉叫工作端( 通常焊接在一起)；温度较低的一端(To 〉叫自由端( 通常处于某个恒定的温度下〉。

根据热电势与温度函数关系。

可制成热电偶分度表。

分度表是在自由端温度To=00C 的条件下得到的。

不同的热电偶具有不同的分度表。

在热电偶回路中接入第三种金属材料时, 只要该材料两个接点的温度相同,热电偶所产生的热电势将保持不变，即不受第三种金属接入回路中的影响。

因此, 在热电偶测温时, 可接入测量仪表, 测得热电势后, 即可知道被测介质的温度。

常用热电偶可分为标准热电偶和非标准热电偶两大类。

标准热电偶是指国家标准规定了其热电势与温度的关系、允许误差、并有统一的标准分度表的热电偶，它有与其配套的显示仪表可供选用。

非标准化热电偶在使用范围或数量级上均不及标准化热电偶，一般也没有统一的分度表，主要用于某些特殊场合的测量。

从理论上讲, 任何两种导体都可以配制成热电偶, 但实际上并不是所有材料都能制作热电偶, 故对热电极材料必须满足以下几点：热电偶材料受温度作用后能产生较高的热电势, 热电势和温度之间的关系最好呈线性或近似线性的单值函数关系；能测量较高的温度, 并在较宽的温度范国内应用, 经长期使用后, 物理、化学性能及热电特性保持稳定；要求材料的电阻温度系数要小, 电阻率高, 导电性能好, 热容量要小；复现性要好, 便于大批生产和互换, 便于制定统一的分度表；机械性能好, 材质均匀；资源丰富, 价格便宜。

热电偶的材料结构及种类热电偶（thermocouple）是一种能够将温度变化转化为电信号的传感器。

它由两种不同材料的导线组成，这两个导线的连接点叫做测温点。

当测温点的温度发生变化时，两个导线之间会产生电动势差，从而生成一个温度信号。

热电偶广泛应用于工业、科研等领域中的温度测量。

热电偶的测温原理是基于两种不同材料导电性的差异。

常见的热电偶材料包括：1.K型热电偶：由镍铬和镍铝合金组成，可测量-200℃～+1300℃范围内的温度。

2.J型热电偶：由铁和铜镍合金组成，可测量-40℃～+750℃范围内的温度。

3.T型热电偶：由铜和铜镍合金组成，可测量-200℃～+350℃范围内的温度。

4.E型热电偶：由镍铬和铜镍合金组成，可测量-40℃～+700℃范围内的温度。

5.N型热电偶：由镍铬硅和镍硅合金组成，可测量-200℃～+1300℃范围内的温度。

6.S型热电偶：由铂和铂-铱合金组成，可测量0℃～+1600℃范围内的温度。

7.R型热电偶：由铂和铂-铱合金组成，可测量0℃～+1600℃范围内的高温。

8.B型热电偶：由铂-铑合金和铂-铑-铂合金组成，可测量600℃～1700℃范围内的高温。

热电偶的结构热电偶一般由两根不同材料的导线组成，这两根导线被固定在一个绝缘材料内。

通常的结构包括：1.镶嵌式热电偶：两根导线直接铆接在一个绝缘体上，适用于一般温度测量。

2.按捻式热电偶：将两根导线按一定方式绕制在一起，不需要固定绝缘体，适用于复杂和狭小的测温环境。

3.管状热电偶：将两根导线置于金属或陶瓷管内，保护导线免受物理损坏或腐蚀，适用于高温或腐蚀环境。

4.表面热电偶：导线的一端暴露在被测表面上，适用于对物体表面温度的测量。

5.空气热电偶：适用于空气温度测量，主要用于暖通空调系统中。

热电偶的种类根据不同的应用需求，热电偶可以分为多种不同的类型。

以下是常见的几种热电偶种类：1.标准型热电偶：根据不同材料和测温范围的要求，有多种类型的标准型热电偶，如K型、J型、T型等。

热电偶分类及使用场合热电偶是一种温度传感器，利用热电效应测量温度。

热电偶分类和使用场合较为多样，下面将详细介绍几种常见的热电偶及其应用领域。

1.K型热电偶K型热电偶是最常见和被广泛使用的热电偶之一、它由镍铬和镍铝合金组成，可在-200℃至1250℃的范围内测量温度。

K型热电偶具有良好的稳定性和精确度，因此广泛用于化工、电力、冶金、石油等工业领域，以及科研实验室中。

2.J型热电偶J型热电偶由铁和常规合金组成，可以在-40℃至750℃的范围内测量温度。

它具有较高的敏感度和精确度，适用于一些要求较高的应用，如实验室研究和精密仪器。

3.T型热电偶T型热电偶由铜和镍铬合金组成，可以在-200℃至350℃的范围内测量温度。

它具有较高的线性度和稳定性，常见应用于食品、制药、日化等行业中的温度控制和过程监测。

4.E型热电偶E型热电偶由镍铬和铜镍合金组成，可以在-200℃至900℃的范围内测量温度。

它具有较高的精确度和耐腐蚀性，适用于化工、冶金、医药等领域中的温度测量。

5.N型热电偶此外，还有S型、R型、B型、C型等其他类型的热电偶，它们分别适用于不同的温度范围和环境条件。

热电偶广泛应用于各个领域，主要用于以下几个方面：1.工业过程控制：热电偶可以用于测量工业生产过程中的温度，如炉温、油温、液体流量等。

它们可以精确测量高温和低温环境下的温度变化，从而对生产过程进行监控和控制。

2.实验研究：热电偶在科研实验中起到重要的作用，如物理实验、化学实验等。

它们可以测量样品或实验环境的温度变化，为科学研究提供准确的数据。

3.温度监测与控制：热电偶可以用于温度监测与控制系统，如温度控制仪、温度记录仪等。

通过热电偶的测量结果，可以实时监测温度变化，并进行相应的控制操作。

4.家用电器：一些家用电器，如电磁炉、烤箱等，也采用了热电偶来测量温度。

这些热电偶一般较小，并且与电子控制系统结合，实现对温度的精确控制。

总之，热电偶是一种广泛应用于不同领域的温度传感器。

淮安嘉可自动化仪表有限公司热电偶的种类及测温范围目前列在国际电工委员会推荐的8种标准热电偶如下。

1、铂铑10-铂热电偶（S型）。

适用于氧化气氛中测温，不推荐在还原性气氛中，短期可用于真空场合。

长期使用温度范围为0~1300℃，短期为0~1600℃。

2、铂铑13-铂热电偶（R型）。

适用场合同S型热电偶。

3、铂铑30-铂铑6热电偶（B型）。

适用于氧化气氛中测温，其主要特点为稳定性好，参考端温度在0~100℃时可不用补偿导线。

长期使用温度范围为0~1600℃，短期为0~1800℃。

4、镍铬-镍硅热电偶（K型）。

适用于氧化气氛中测温，不推荐在还原性气氛中使用。

测温范围决定于偶丝直径，一般为-200~1200℃（1000℃偶丝直径为1.5mm，1000℃为2.5mm，1200℃为3.2mm）。

5、镍铬硅-镍硅热电偶（N型）。

测温范围为0~1300℃，稳定性好。

6、镍铬-康铜热电偶（E型）。

适用于氧化及弱还原性气氛中测温，测温范围为-200~900℃。

7、铁-康铜热电偶（J型）。

适用于氧化及还原性气氛中和真空中测温，测温范围为-40~750℃。

8、铜-康铜热电偶（T型）。

适用于-200~400℃范围内测温，其主要特点是精度高、稳定性好、低温灵敏度高，价格低廉。

除了上述国际标准化热电偶外，还有适用于某些特殊测温场合和条件淮安嘉可自动化仪表有限公司的非标准化热电偶，如下所列。

1、钨铼3-钨铼25热电偶（WRe3/25型）。

根据美国ASTMEE-988-84标准，这种热电偶适用于惰性气体、氢气及真空下，测温范围为0~2200℃。

2、钨铼5-钨铼26热电偶（WRe5/26型）。

适用于惰性气体、氢气中测温，也可用于真空场合，测温范围为0~2200℃。

3、镍铬-金铁热电偶。

适用于0~273K低温范围的液氮、液氢介质。

4、非金属热电偶。

具有热电势大、熔点高等特点。

如石墨-碳化钛热电偶可在含碳和中性气氛中可测2000℃高温；碳化硼-石墨热电偶坚硬耐磨、耐高温、抗氧化，在600~2000℃范围内线性好且热电势大。

热电偶知识收集整理第一章热电偶的基础知识1、什么是热电偶所谓热电偶是指由两种不同材质的金属导体构成的温度传感器。

与其他温度计（水银温度计、热敏电阻等）相比较，主要用于工业行业的热电偶具有其特点：①响应速度快。

②可进行-200℃到+1700℃之间大范围的温度测量。

③可对特定点和小空间进行温度测量。

④由于温度信息可检测为电信号（热电动势），信息的处理和分析非常便利。

⑤价格低廉，易购买。

2、热电偶的原理1821年德国科学家塞贝克（T.J Seebeck）发现：当连接两种不同金属，并对两端的接点施加不同温度时，金属之间会产生电压并有电流通过。

这一现象以发现者的名字命名为“塞贝克效应”。

该回路中生成电流的电力被称为热电动势（Thermoelectromotive force），其极性和大小仅由两种导体的材质和两端之间的温度差决定。

塞贝克效应利用前面所说的塞贝克效应，热电偶工作原理为其凭借2种不同金属的接合处（测温接点）T1与热电偶显示仪表接点（基准接点）T0之间的温度差T，从而产生电压。

使用热电偶测量温度时，显示仪表会测量该电压。

热电偶工作原理热电偶显示仪表的测量方式有以下2种。

1、将基准接点设为0℃（冷端补偿），直接读取温度。

2、测量基准接点的气温（基准接点补偿），计入温度差△T。

热电偶显示仪表的测量方式测量时，将冷端维持在0℃非常困难。

通过测量端子周围的温度，将其与以0℃为基准的热电动势相加，可以获得测温接点的温度。

我们称之为基准接点补偿。

3、热电偶的感温部分位于何处？下图是将热电偶插入装有热液体的杯中的示意图。

假设液体内温度为均匀100℃（无温度梯度）。

此时，液体内的热电偶部分不会产生热电动势。

热电动势只产生于存在温度梯度的部分。

由于热电偶的感温部位会产生热电动势，因此该温度梯度部位即为热电偶的感温部位。

热电偶的感温部分位置示意图第二章热电偶的选择1、根据测量温度选择热电偶按照两种金属导体的组合方式可分为以下8大种类。

热电偶分度号分度号代表温度范围，且代表每种分度号的热电偶具体多少温度输出多少伏特的电压或者毫伏的电压。

热电偶的分度号有主要有S、R、B、N、K、E、J、T等几种。

其中S、R、B 属于贵金属热电偶，N、K、E、J、T属于廉金属热电偶。

S分度号的特点是抗氧化性能强，宜在氧化性、惰性气氛中连续使用，长期使用温度1400℃，短期1600℃。

在所有热电偶中，S分度号的精确度等级最高，通常用作标准热电偶；R分度号与S分度号相比除热电动势大15%左右，其它性能几乎完全相同；B分度号在室温下热电动势极小，故在测量时一般不用补偿导线。

它的长期使用温度为1600℃，短期1800℃。

可在氧化性或中性气氛中使用，也可在真空条件下短期使用。

N分度号的特点是1300℃下高温抗氧化能力强，热电动势的长期稳定性及短期热循环的复现性好，耐核辐照及耐低温性能也好，可以部分代替S分度号热电偶；K分度号的特点是抗氧化性能强，宜在氧化性、惰性气氛中连续使用，长期使用温度1000℃，短期1200℃。

在所有热电偶中使用最广泛；E分度号的特点是在常用热电偶中，其热电动势最大，即灵敏度最高。

宜在氧化性、惰性气氛中连续使用，使用温度0-800℃；J分度号的特点是既可用于氧化性气氛(使用温度上限750℃)，也可用于还原性气氛(使用温度上限950℃)，并且耐H2及CO气体腐蚀，多用于炼油及化工；T分度号的特点是在所有廉金属热电偶中精确度等级最高，通常用来测量300℃以下的温度。

热电偶分度表·铂铑10-铂热电偶（S型）分度表（ITS-90)，WRP·铂铑13-铂热电偶（R型）分度表（ITS-90)，WRB·铂铑30-铂热6电偶（B型）分度表（ITS-90) ，WRR·镍铬-镍硅热电偶（K型）分度表（ITS-90)，WRN·镍铬硅-镍硅热电偶（N型）分度表（ITS-90)，WRM·镍铬-铜镍（康铜）热电偶（E型）分度表（ITS-90)，WRE·铁-铜镍（康铜）热电偶（J型）分度表（ITS-90)，WRF·铜-铜镍（康铜）热电偶（T型）分度表（ITS-90)，WRC热电阻分度表·铂热电阻Pt100分度表（ITS-90)·铂热电阻Pt10分度表（ITS-90)·铜热电阻Cu50分度表（ITS-90)·铜热电阻Cu100分度表（ITS-90)1.铂铑10-铂热电偶铂铑10-铂热电偶（S型热电偶）为贵金属热电偶。

热电偶传感器简称热电偶。

热电偶是一种感温元件，是一种仪表。

它直接测量温度，并把温度信号转换成热电动势信号, 通过电气仪表（二次仪表）转换成被测介质的温度。

具有性能稳定、测温范围大、信号可以远距离传输等特点，并且结构简单、使用方便。

热电偶在温度测量中占有十分重要的地位，为了应对多变的工作温度环境,热电偶也有许多的种类。

1、K型：又称镍硅（镍铝）热电偶。

优点：K型热电偶是抗氧化性较强的贱金属热电偶、测量范围广、适宜在氧化性及惰性气体中连续使用、其热电势与温度的关系近似线性，是目前用量最大的热电偶。

缺点：在较高温度下往往因氧化而损坏、短期热循环稳定性不好、容易发生磁性转变造成热电势干扰、稳定性欠佳。

2、S型：该热电偶的正极是铂铑合金，负极为纯铂。

优点：具有热电性能稳定、抗氧化性强、宜在氧化性气氛中连续使用、长期使用温度高、精度高、使用范围较广、均匀性及互换性好等特点。

缺点：微分热电势较小，因而灵敏度较低;价格较贵，机械强度低，不适宜在还原性气氛或有金属蒸汽的条件下使用。

3、E型：E型热电偶——镍铬-铜镍（康铜）热电偶，正极为镍铬合金，负极为铜镍合金（康铜）。

优点：热电势较大、灵敏度高、对于含有较高湿度气氛的腐蚀不很敏感。

缺点：在较高温度下往往因氧化而损坏、短期热循环稳定性不好、容易发生磁性转变造成热电势干扰、稳定性欠佳。

4、N型：N型热电偶——镍铬硅-镍硅热电偶。

优点：抗氧化能力强，长期稳定性及短期热循环复现性好，耐核辐射及耐低温性能好。

缺点：在低温范围内的非线性误差较大，同时，材料较硬难于加工。

5、J型：J型热电偶——铁-康铜热电偶优点：价格便宜，适用于真空氧化的还原或惰性气氛中，可在高温中使用且有较长的寿命，该热电偶能耐氢气(H2)及一氧化碳(CO)气体腐蚀。

缺点：不能在高温(例如500℃)含硫(S)的气氛中使用。

6、T型：T型热电偶——铜-铜镍热电偶优点：准确度高、热电极的均匀性好，灵敏度比较高，价格便宜。

常见热电偶类型及特点1、K型热电偶镍铬（镍硅（镍铝）热电偶）K型热电偶是抗氧化性较强的贱金属热电偶，可测量0~ 1300 °C的介质温度，适宜在氧化性及惰性气体中连续使用，短期使用温度为1200C，长期使用温度为1000C,其热电势与温度的关系近似线性，是目前用量最大的热电偶。

然而，它不适宜在真空、含硫、含碳气氛及氧化还原交替的气氛下裸丝使用；当氧分压较低时，镍铬极中的铬将择优氧化，使热电势发生很大变化，但金属气体对其影响较小，因此，多采用金属制保护管。

K型热电偶缺点：（1 ）热电势的高温稳定性较N型热电偶及贵重金属热电偶差,在较高温度下（例如超过1000C ）往往因氧化而损坏；（2）在250~500C范围内短期热循环稳定性不好，即在同一温度点，在升温降温过程中，其热电势示值不一样，其差值可达2~3C ；（3 ）其负极在150〜200C范围内要发生磁性转变，致使在室温至230C范围内分度值往往偏离分度表，尤其是在磁场中使用时往往出现与时间无关的热电势干扰；（4）长期处于高通量中系统辐照环境下，由于负极中的锰（M n ）、钻（C。

）等元素发生蜕变，使其稳定性欠佳，致使热电势发生较大变化。

2、S型热电偶（铂铑10 -铂热电偶）该热电偶的正极成份为含铑10%的铂铑合金，负极为纯铂。

其特点是：(1)热电性能稳定、抗氧化性强、宜在氧化性气氛中连续使用、长期使用温度可达1300°C ,超达1400°C时,即使在空气中、纯铂丝也将会再结晶，使晶粒粗大而断裂；(2)精度高，在所有热电偶中准确度等级最高，通常用作标准或测量较高温度；(3)使用范围较广，均匀性及互换性好；(4)主要缺点有：微分热电势较小，因而灵敏度较低；价格较贵，机械强度低，不适宜在还原性气氛或有金属蒸汽的条件下使用。

3、E型热电偶(镍铬-铜镍［康铜］热电偶)E型热电偶为一种较新产品，正极为镍铬合金，负极为铜镍合金(康铜)。

S型热电偶：铂铑10-铂热电偶，温度范围0～1600℃，旧分度号LB-3。

优点：耐热性、安定性、再现性良好及较优越的精确度；耐氧化、耐腐浊性良好；可以做为标准使用。

缺点：热电动势值小；在还元性气体环境较脆弱(特别是氢、金属蒸气)；补偿导线误差大；价格高昂。

R型热电偶：铂铑13-铂热电偶，温度范围0～1600℃。

优点：耐热性、安定性、再现性良好及较优越的精确度；耐氧化、耐腐浊性良好；可以做为标准使用。

缺点：热电动势值小；在还元性气体环境较脆弱(特别是氢、金属蒸气)；补偿导线误差大；价格高昂。

B型热电偶：铂铑30-铂铑6热电偶，温度范围600～1800℃，旧分度号LL-2，自由端在0～50℃内可以不用补偿导线。

优点：适用1000℃以上至1800℃；在常温环境下热电动势非常小，不需补偿导线；耐氧化、耐腐浊性良好；耐热性与机械强度较R型优良。

缺点：在中低温域之热电动势极小，600℃以下测定温度不准确；热电动势值小；热电动势之直线性不佳；价格高昂。

K型热电偶：镍铬-镍硅热电偶、镍铬-镍铝热电偶，温度范围-200～1300℃。

优点：热电动势之直线性良好；1000℃以下耐氧化性良好；在金属热电偶中安定性属良好。

缺点：不适用于还元性气体环境，特别是一氧化碳、二氧化硫、硫化氢等气体；热电动势与贵金属热电偶相比较经时变化较大；受短范围排序之影响会产生误差。

N型热电偶：镍铬硅--镍硅热电偶，温度范围-270～1300℃。

优点：热电动势之直线性良好；1200℃以下耐氧化性良好；为K型之改良型，克服了K 型热电偶在300～500℃之间由于镍铬合金的晶格短程有序而引起的热电动势不稳定和在800℃左右镍铬合金发生择优氧化而造成的热电动势不稳定的不足。

受Green Rot(高温腐蚀性)之影响较小，耐热温度较K型高。

缺点：不适用于还元性气体环境；热电动势与贵金属热电偶相比较经时变化较大。

E型热电偶：镍铬硅-康铜热电偶，温度范围-270～1000℃。
