⾼铁桥梁铁路桥是为让线路跨越河流、低地、深⾕、公路或另⼀条铁路线⽽修建的建筑物。
就⾼速铁路桥梁⽽⾔,可分为⾼架桥、⾕架桥和跨越河流的⼀般桥梁。
其中,⾼架桥⽤以穿越既有交通路⽹、⼈⼝稠密...铁路桥是为让线路跨越河流、低地、深⾕、公路或另⼀条铁路线⽽修建的建筑物。
就⾼速铁路桥梁⽽⾔,可分为⾼架桥、⾕架桥和跨越河流的⼀般桥梁。
其中,⾼架桥⽤以穿越既有交通路⽹、⼈⼝稠密地区及地质不良地段,通常墩⾝不⾼,跨度较⼩,桥梁往往长达⼗余公⾥;⾕架桥⽤以跨越⼭⾕,跨度较⼤,墩⾝较⾼。
由于⾼速铁路的运营密度及对舒适性、安全性的要求均⾼于普通线路,因此⾼速列车对桥梁结构的动⼒作⽤也就更⼤。
在这个前提下,⾼速铁路桥梁在设计、施⼯中形成了⾃⼰的特⾊。
⾼铁桥梁有特点桥梁⽐例⼤,⾼架长桥多。
⾼速铁路设计参数限制严格,曲线半径⼤、坡度⼩,并需要全封闭⾏车,因⽽桥梁建筑物⼤⼤多于普通铁路,⾼架长桥的数量也很多。
⽇本近2000公⾥的⾼速铁路中,桥梁占线路总长的47%,我国京沪⾼速铁路桥梁占线路总长的86.5%,武⼴客运专线桥梁占线路总长的 42.14%。
以中⼩跨度为主。
由于⾼速铁路对线路、桥梁、隧道等⼟建⼯程的刚度要求严格,因此,⾼速铁路桥梁跨度以中⼩跨度为主。
以京沪⾼速铁路上的桥梁为例,绝⼤多数为中⼩跨度,常⽤桥式为等跨布置的双线整孔简⽀梁,跨度有24⽶、32⽶、40⽶⼏种,以32⽶梁居多,其中20⽶以下跨度的桥梁由4⾄5⽚ T梁组成。
刚度较⼤,整体性好。
⾼速铁路桥梁必须具有⾜够⼤的刚度和良好的整体性,以防⽌桥梁出现较⼤挠度和振幅。
同时,必须限制桥梁的预应⼒徐变上拱和不均匀温差引起的结构变形,以保证轨道的⾼平顺⾏。
⼀般来说,⾼速铁路桥梁设计主要由刚度控制,强度基本上不控制其设计。
尽管⾼速铁路活载⼩于普通铁路,但实际应⽤的⾼速铁路桥梁在梁⾼、梁重上均超过普通铁路。
纵向刚度⼤。
⾼速铁路要求依次铺设跨区间⽆缝线路,⽽桥上⽆缝线路钢轨的受⼒状态不同于路基,结构的温度变化、列车制动、桥梁挠曲会使桥梁在纵向产⽣⼀定位移,引起桥上钢轨产⽣附加应⼒。
高速铁路工程中的桥梁设计与施工技术随着国家铁路建设的不断推进,高速铁路工程的兴起对桥梁设计与施工技术提出了更高的要求。
高速铁路桥梁的设计与施工需要考虑工程质量、安全性和经济性,以确保铁路运行的平稳和顺畅。
本文将重点探讨高速铁路工程中的桥梁设计与施工技术。
一、桥梁设计技术1. 高速铁路桥梁的种类高速铁路桥梁包括斜拉桥、悬索桥、钢桁梁桥、混合结构桥等多种类型。
每种桥梁类型都有其独特的特点和适用范围,在设计过程中需要综合考虑地质条件、交通组织、气候条件等因素,选择最合适的桥梁类型。
2. 桥梁荷载和结构计算高速铁路桥梁的设计需要充分考虑列车荷载、温度荷载、地震荷载等因素,并进行合理的荷载组合和结构计算。
桥梁的承载能力要满足设计要求,并保证结构的稳定性和安全性。
3. 桥梁抗倒桩设计高速铁路桥梁的抗倒桩设计是保证桥梁稳定性的关键因素。
通过对桥墩、桥台等部位的抗倒处理,可以降低地震和风荷载对桥梁的影响,提高桥梁的整体抗倒能力。
4. 桥梁施工图设计在桥梁设计阶段,需要编制详细的施工图纸,包括桥梁各构件的尺寸、材料、连接方式等信息。
施工图的准确性和完整性对于保证高速铁路桥梁的施工质量至关重要。
二、桥梁施工技术1. 桥梁基础施工桥梁基础施工是桥梁构造的基础,需要进行地基处理、基础防水、灌浆和桩基施工等工序。
施工人员需全面了解地基条件,采用合适的施工方法和工艺,确保桥梁基础的稳固和不受地质影响。
2. 桥梁上部结构施工桥梁上部结构施工包括梁体施工、墩身施工、桥台施工等工序。
在施工过程中,需要合理安排施工顺序,保证施工的连贯性和统一性。
同时,施工人员需掌握准确的测量和模板工艺,确保桥梁结构的准确度和稳定性。
3. 桥梁装修和防护高速铁路桥梁施工完成后,还需要进行桥面防水、路面铺装、护栏安装等工序,以增加桥梁的使用寿命和安全性。
在桥梁装修和防护工作中,施工人员需使用优质材料和先进技术,确保施工质量和桥梁的可靠性。
4. 桥梁验收和监测高速铁路桥梁施工结束后,还需要进行工程验收和桥梁监测。

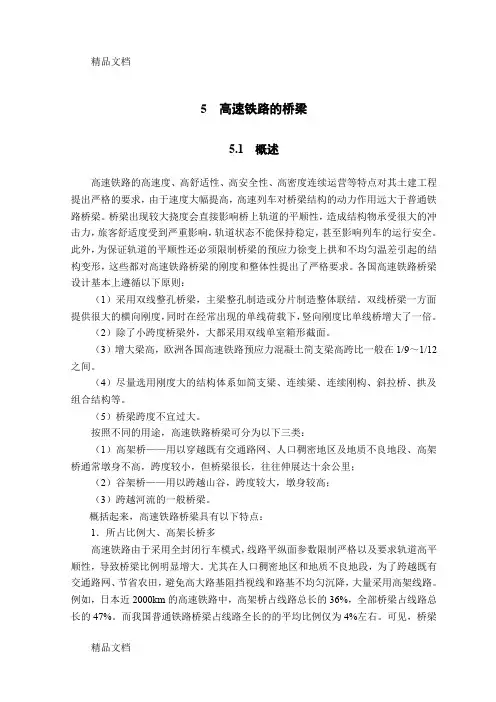

5 高速铁路的桥梁5.1 概述高速铁路的高速度、高舒适性、高安全性、高密度连续运营等特点对其土建工程提出严格的要求,由于速度大幅提高,高速列车对桥梁结构的动力作用远大于普通铁路桥梁。
桥梁出现较大挠度会直接影响桥上轨道的平顺性,造成结构物承受很大的冲击力,旅客舒适度受到严重影响,轨道状态不能保持稳定,甚至影响列车的运行安全。
此外,为保证轨道的平顺性还必须限制桥梁的预应力徐变上拱和不均匀温差引起的结构变形,这些都对高速铁路桥梁的刚度和整体性提出了严格要求。
各国高速铁路桥梁设计基本上遵循以下原则:(1)采用双线整孔桥梁,主梁整孔制造或分片制造整体联结。
双线桥梁一方面提供很大的横向刚度,同时在经常出现的单线荷载下,竖向刚度比单线桥增大了一倍。
(2)除了小跨度桥梁外,大都采用双线单室箱形截面。
(3)增大梁高,欧洲各国高速铁路预应力混凝土简支梁高跨比一般在1/9~1/12之间。
(4)尽量选用刚度大的结构体系如简支梁、连续梁、连续刚构、斜拉桥、拱及组合结构等。
(5)桥梁跨度不宜过大。
按照不同的用途,高速铁路桥梁可分为以下三类:(1)高架桥——用以穿越既有交通路网、人口稠密地区及地质不良地段、高架桥通常墩身不高,跨度较小,但桥梁很长,往往伸展达十余公里;(2)谷架桥——用以跨越山谷,跨度较大,墩身较高;(3)跨越河流的一般桥梁。
概括起来,高速铁路桥梁具有以下特点:1.所占比例大、高架长桥多高速铁路由于采用全封闭行车模式,线路平纵面参数限制严格以及要求轨道高平顺性,导致桥梁比例明显增大。
尤其在人口稠密地区和地质不良地段,为了跨越既有交通路网、节省农田,避免高大路基阻挡视线和路基不均匀沉降,大量采用高架线路。
例如,日本近2000km的高速铁路中,高架桥占线路总长的36%,全部桥梁占线路总长的47%。
而我国普通铁路桥梁占线路全长的的平均比例仅为4%左右。
可见,桥梁比例大,高架桥且长桥多是高速铁路桥梁的主要特征,桥梁已成为高速铁路土建工程主要组成部分。
高速铁路桥梁的基本类型
高速铁路桥梁的基本类型包括以下几种:
1. 混凝土桥梁:混凝土桥梁是高速铁路常见的桥梁类型,具有良好的耐久性和承载能力。
根据结构形式可以分为板梁桥、T梁桥、箱梁桥等。
2. 钢桥:钢桥通常用于跨越较大跨度的河流或谷地,其优点在于施工周期短,适应能力强。
3. 悬索桥:悬索桥通过主梁上的吊杆将桥面悬挂在主塔上,可用于跨越宽广的水域或峡谷。
悬索桥在高速铁路中的使用相对较少,因为对线性和舒适性要求较高。
4. 拱桥:拱桥是一种古老且美观的桥梁结构,适用于中小跨度的桥梁。
在高速铁路中,也可采用一些特殊形式的拱桥。
5. 组合桥:某些情况下,会采用不同结构形式的组合桥,以充分利用各种结构的优点,满足特定的工程要求。
这些桥梁类型在高速铁路建设中,会根据跨度、地形、技术经济指标等因素进行选择,并可能结合实际情况采用多种结构形式的组合。
高速铁路桥梁的基本类型单线桥梁单线桥梁仅容纳一条铁路线路,其特点是结构简单、造价相对较低。
这种类型的桥梁适用于铁路交通量较小的线路,如支线或偏远地区。
双线桥梁双线桥梁可容纳两条铁路线路,满足更繁忙的交通需求。
双线桥梁的结构通常比单线桥梁更复杂,造价也更高。
多线桥梁多线桥梁可容纳三条或更多铁路线路,适用于高密度铁路交通走廊。
这种类型的桥梁结构复杂,造价昂贵,但可以满足极高的通行能力要求。
钢筋混凝土桥梁钢筋混凝土桥梁利用钢筋和混凝土的结合来提供结构强度。
这种类型的桥梁具有较高的抗压和抗弯强度,适用于各种跨度和荷载条件。
预应力混凝土桥梁预应力混凝土桥梁通过在浇筑混凝土之前对钢筋施加预应力来提高抗拉强度。
这种类型的桥梁重量轻、跨度大,适用于长跨度桥梁。
钢桥梁钢桥梁由钢材建造,具有高强度和重量轻的特点。
这种类型的桥梁适用于各种跨度,但需要特殊的防腐措施。
桥墩和桥台桥墩是支撑桥梁上部结构的垂直支撑。
桥台是连接桥梁两端的支撑结构,承受桥梁荷载并将其传递到地基。
上部结构上部结构包括梁、桁架或拱,负责承载荷载并将其传递到桥墩和桥台。
轨道轨道安装在上部结构上,提供列车运行的表面。
伸缩缝伸缩缝位于桥梁上部结构的连接处,允许桥梁在温度变化和荷载作用下自由伸缩。
桥梁建设技术架设法架设法将预制的桥梁构件逐一运至现场并组装起来。
这种方法适用于跨度较小的桥梁或现有桥梁的翻新。
悬臂法悬臂法从桥墩开始向两侧悬臂延伸,直至桥梁合拢。
这种方法适用于跨度较大的桥梁,但施工难度较高。
推拉法推拉法将桥梁从一个桥墩推至另一个桥墩,直至桥梁合拢。
这种方法适用于跨度较长的桥梁,但需要专门的设备。
预制法预制法将桥梁构件在工厂预制,然后运至现场拼装。
这种方法有利于质量控制,但运输和安装成本较高。
简述高速铁路桥梁的特点
高速铁路桥梁的特点
高速铁路桥梁是运用在高速铁路中的桥梁,它具有以下几个特点:
一、几何刚度大。
由于高速铁路通过的桥梁结构是天然曲线,桥墩的几何形状和梁体的几何长度要比普通铁路桥梁要大很多,因此几何刚度也相应的提高。
二、抗震强度高。
高速铁路桥梁需要抵抗较大的地震力,因此桥梁的抗震强度要比普通铁路桥梁高出很多。
三、耐久性强。
高速铁路桥梁经常处于载荷环境中,由于高速铁路运行的速度较快,其载重也较重,因此桥梁的耐久性要比普通铁路桥梁强很多。
四、力学性能优良。
高速铁路桥梁经常处于较高的速度环境中,因此其力学性能必须是优良的,以满足高速铁路的要求。
桥梁用途分类
桥梁是连接两地的重要交通设施,根据其用途可分为以下几类: 1. 公路桥梁:主要用于公路交通,包括高速公路、国道、省道和县道等。
公路桥梁通常采用混凝土和钢结构,具有承载能力强、耐久性好的特点。
2. 铁路桥梁:主要用于铁路交通,包括铁路、城市轨道交通和高速铁路等。
铁路桥梁需要具备一定的强度和稳定性,通常采用钢结构和混凝土结构。
3. 步行桥梁:主要用于行人通行,如人行天桥、人行地下通道等。
步行桥梁设计需要考虑行人的安全和便利性,通常采用轻型材料和玻璃钢等。
4. 水上桥梁:主要用于水上交通,包括船舶通行的桥梁和海底隧道等。
水上桥梁需要具备防水、防腐蚀和抗风、抗浪的特性,通常采用钢结构和混凝土结构。
总之,桥梁的用途分类多种多样,不同类型的桥梁在设计、建设和维护方面都有着各自的特点和难点,需要专业的工程师和技术人员进行科学的规划和施工。
