高速铁路桥梁工程PPT培训课件

格式：ppt
大小：186.20 MB
文档页数：255

下载文档原格式

铁路桥梁施工技术培训课件pptx

铁路桥梁分类
根据桥梁结构形式和受力特点，铁路桥梁可分为梁式桥、拱桥、刚架桥、悬索桥、斜拉桥等多种类型。
铁路桥梁结构组成
01
02
03
上部结构
包括桥面系、主梁或拱圈等，承受列车荷载并传递给下部结构。
下部结构
包括桥墩、桥台和基础，承受上部结构传来的荷载，并将荷载传递给地基。
附属设施
包括桥面排水系统、防护设施、照明设备等，保证桥梁的正常使用和行车安全。
施工注意事项
加强沉井下沉过程中的观测和监控，确保施工安全和质量。
03
铁路桥梁上部结构施工技术
预制梁架设技术
预制梁类型与特点
介绍简支梁、连续梁等不同类型的预制梁，阐述其结构特点和适用条件。
预制梁生产工艺
详细讲解预制梁的生产流程，包括模板制作、钢筋加工、混凝土浇筑与养护等关键工序。
架设方法与设备
预应力钢束连接成整体。
顶推法
在主梁前端安装长度大于顶推跨径的导梁，通过千斤顶施加水平
推力，使主梁逐段向前顶推。
高墩大跨连续刚构桥施工技术
01
高墩翻模施工技术
采用大块组合钢模，利用塔吊或液压爬模提升设备逐层提升模板，进行
高墩施工。
02
大跨径连续刚构挂篮悬臂浇筑技术
利用挂篮作为施工平台，进行悬臂节段混凝土的浇筑和张拉预应力筋。
对环境影响大
铁路桥梁施工会对周围环境产生一定的影响，如占用土地、破坏植被等，需要采取相应的环保措施。
02
铁路桥梁基础施工技术
明挖基础施工方法
01
02
03
04
施工准备
包括场地平整、测量放样、施工排水等。
开挖方法

【PPT课件】铁路桥梁施工培训课件

第三部分清孔
钻孔至设计高程经对孔径、孔深、孔位、竖直度进行检查确认合格后，即进行清孔。清孔的目的是使孔底沉碴、泥浆相对密度、泥浆中含钻渣量和孔壁厚度等指标符合规范要求。浇筑水下混凝土前沉渣厚度要满足设计要求，摩擦桩不大于20cm 。严禁采用加深钻孔深度方法代替清孔。清孔达到以下标准：孔内排出或抽出的泥浆手摸无 2～3mm 颗粒，泥浆比重不大于 1.1，含砂率小于2%，清孔时注意事项：在清孔排渣前必须注意保持孔内水头，防止坍孔；清孔后，孔底提取的泥浆指标符合设计要求。在灌注水下混凝土前，孔底沉淀厚度保持不大于20cm。
第一部分第二部分第三部分第四部分第五部分第六部分
施工准备成孔工艺清孔钢筋笼子制作与安装
水下混凝土的灌注钻孔桩施工应急处理
第一部分施工准备
1 场地平整将施工场地平整压实，做为施工用地。
2 桩位放样测定桩位和地面标高。桩位放样时，桩的纵横向允许偏差满足验标要求，并在桩的前后左右距中心2m处分别设置护桩，以供随时检测桩中心和标高。每台钻机配备检测过的测绳，以备随时检测钻孔深度。 3 护筒埋设护筒用6mm厚钢板制成，内径比桩径大20cm。四周夯填粘土，护筒顶要高出地面 30cm以上，护筒长度不小于1.2m。
第四部分钢筋笼制作与安装
2、钢筋笼安装：用于吊装的部位要加强焊接质量。（1）钢筋笼安装时，一般用25T汽车吊起吊，起吊时采用三点起吊至孔口，入孔时应对准钻孔中心竖直插入，严防触及孔壁。
第四部分钢筋笼制作与安装
2、钢筋笼安装：（2）根据护筒顶及桩顶钢筋笼标高计算吊筋长度，吊筋悬挂于钢管或方木上，钢管或方木上支撑于坚实地基上，防止其下沉以保证钢筋笼底位置符合设计要求。

22982_高速铁路桥梁钻孔灌注桩施工技术培训课件

设备选型
选用性能稳定、操作简便的钻孔机、注浆机、搅拌机等施工设备，提高施工效率和质量。
2024/1/25
13
03 钻孔灌注桩施工工艺流程详解
2024/1/25
14
场地平整与测量定位
场地平整
清除施工场地内的杂物和障碍物，确保场地平整、无积水，为钻机就位和后续施工提供良好条件。
测量定位
根据设计图纸和现场实际情况，使用全站仪等测量设备对桩位进行精确放样，并设置护桩。
对钢筋进行调直、除锈和刷漆等预处理工作。
按照设计要求，对钢筋进行下料、弯曲和绑扎等操作，形成钢筋笼骨架。
在钢筋笼骨架上安装定位筋、加强筋和保护层垫块等附件。
2024/1/25
21
安装就位操作指南
01
在钻孔灌注桩成孔后，清理孔底沉渣，确保孔底平整。
03
02
将制作好的钢筋笼吊装至孔口，对准孔位后缓慢下放至设计位置。
D
2024/1/25
37
现场文明施工管理规定传达
01
保持施工现场整洁，材料堆放整齐，设备停放有序
2024/1/25
02
加强施工现场噪音、粉尘、废水等污染物的控制和管理
03
04
严格遵守施工时间限制，减少夜间施工对周围居民的影响
38
建立完善的施工现场管理制度，确保各项规定得到有效执行
环境保护政策法规解读
速度在合理范围内。
保持导管埋深
02
导管埋深过浅可能导致混凝土面上升不稳定，埋深过深则可能
导致导管堵塞，应根据实际情况调整导管埋深。
观察混凝土面上升情况
03
密切关注混凝土面上升情况，及时发现并处理异常情况，如混

2024版铁路桥涵工程施工质量验收标准培训讲义PPT课件

铁路桥涵工程施工质量验收标准培训讲义PPT 课件•铁路桥涵工程施工质量验收标准概述•施工前准备工作与验收流程•桥涵基础工程施工质量验收要点•桥涵上部结构施工质量验收要点目•桥涵附属设施施工质量验收要点•总结与展望录铁路桥涵工程施工质01量验收标准概述验收标准制定背景与意义适应铁路建设高速发展的需求随着我国铁路建设的不断推进，桥涵工程作为铁路建设的重要组成部分，其施工质量直接关系到铁路运营的安全性和稳定性。

因此，制定铁路桥涵工程施工质量验收标准，对于确保铁路建设质量具有重要意义。

统一施工质量验收标准过去，铁路桥涵工程施工质量验收存在标准不统一、操作不规范等问题，导致工程质量参差不齐。

通过制定统一的验收标准，可以规范施工行为，提高工程质量。

促进铁路建设技术进步随着科技的不断进步，新材料、新工艺、新技术不断涌现。

制定铁路桥涵工程施工质量验收标准，可以引导和推动这些先进技术在铁路建设中的应用，提升铁路建设的科技含量和水平。

验收标准适用范围及对象适用范围本标准适用于新建、改建和扩建的铁路桥涵工程施工质量的验收，包括桥梁、涵洞、隧道等工程的施工质量验收。

适用对象本标准适用于铁路建设单位、施工单位、监理单位、设计单位等相关单位和人员，以及各级质量监督机构对铁路桥涵工程施工质量进行监督和检查时参考使用。

•体系结构：本标准按照“总则”、“术语和符号”、“基本规定”、“桥梁工程”、“涵洞工程”、“隧道工程”、“附录”的顺序进行编排。

其中，“总则”部分阐述了本标准的编制目的、适用范围、基本原则等内容；“术语和符号”部分对本标准中涉及的术语和符号进行了定义和说明；“基本规定”部分对施工质量验收的基本程序和要求进行了规定；“桥梁工程”、“涵洞工程”、“隧道工程”等部分则分别针对不同类型的工程制定了具体的施工质量验收标准和要求；“附录”部分提供了相关的验收表格和记录格式。

03 2. 施工质量验收程序明确了施工质量验收的基本程序和要求，包括施工单位自评、监理单位初验、建设单位终验等环节的流程和要求。

2024年度高速铁路桥梁工程PPT培训课件

2024/3/24
9
结构安全与稳定性保障措施
结构安全评估
阐述高速铁路桥梁结构安全评估的方法和标准，包括静力分析、动力分析、稳定性分析等方面的内容。
结构加固与改造
介绍高速铁路桥梁结构加固与改造的方法和措施，如粘贴钢板法、增设体外预应力法等，并分析其适用条件和效果。
结构健康监测与维护
阐述高速铁路桥梁结构健康监测与维护的重要性和必要性，介绍相应的监测技术和维护措施，如定期检测、实时监测、维修加固等。
稳定性要求
材料应具有稳定的物理和化学性能，不因环境和使用条件的变化而产生不良影响。
评价标准
通常采用国际或国内相关标准进行评价，如抗压强度、抗拉强度、弹性模量、耐久性指标
等。
13
新材料应用前景展望
高性能混凝土
通过优化配合比和添加高性能外加剂，进一步提高混凝土的力学性能和耐久性。
碳纤维复合材料
智能化建造和运维技术
应用BIM技术、智能传感器、大数据分析等先进技术，实现高速铁路桥梁的智能化建造和运维管理。
25
未来发展趋势预测
2024/3/24
数字化和智能化发展
高速铁路桥梁工程将更加注重数字化和智能化技术的应用，实现设计、施工、运维全过程的数字化管理和智能化决策。
绿色和可持续发展
高速铁路桥梁工程将更加注重环保和可持续发展，应用绿色材料和清洁能源，降低对环境的影响。
创新阶段
近年来，我国高速铁路桥梁建设在设计理念、施工技术、材料应用等方面不断创新，取得了一系列重要突破和成果。
5
高速铁路桥梁工程特点
高标准设计
大跨度结构
高速铁路桥梁设计需满足高速列车运行的高平顺性、高稳定性要求，采用高标准的设计理念和方法。

高速铁路桥梁知识PPT培训课件

一、前言
4、100年使用寿命对客运专线桥梁首次提出在预定作用和预定的维修和使用条件下，
主要承力结构要有100年使用年限的耐久性要求。设计者应据此进行耐久性设计
5、维修养护时间少客运专线采用全封闭行车模式行车密度大桥梁比例大、数量多
一、前言
根据以上特点，桥梁设计应满足以下要求：桥梁应有足够的竖向、横向、纵向和抗扭刚度，使结构的各种变形
t≤1.5mm/3m θ≤3.5‰
θ1+ θ2≤5‰
θ1+ θ2≤1.5‰
L/1600（15m＜L≤30m） L/2100（30m＜L≤50m） L/2400（50m＜L≤90m）
说明用运营列车进行车桥动力分析
(1+Ф)·UIC荷载作用下
(1+Ф)·UIC荷载及温度变化作用下 (1+Ф)·UIC荷载、风荷载、横向摇摆力、离心力及上部结构温差作用下
称为动力系数（冲击系数）。产生动力效应的主要因素：（1）移动荷载列的速度效应（2）轨道不平顺造成车辆晃动
kik v i
2nL
α— 速度参数 i — 轨道不平顺的影响（常数项） k — 系数
v — 车速（m/s） n — 结构自振动频率（Hz） L — 跨度（m）
一、前言
客运专线速度效应大于普通铁路，桥梁的动力效应相应较大，
• 高速铁路桥梁设计突出人性化，通过满足适用、舒适、耐久、环保、便于养护维修等方面的要求体现经济性。
一、前言
• 高速铁路桥梁的特点
1、结构动力效应大 2、桥上无缝线路与桥梁共同作用 3、满足乘坐舒适度 4、100年使用寿命 5、维修养护时间少
一、前言
1、结构动力效应大
桥梁在列车通过时的受力要比列车静置时大，其比值（1+μ）

高速铁路桥梁知识培训ppt课件

03
高速铁路桥梁施工技术与工艺
施工准备工作及流程安排
现场勘察
了解地形、地质、水文等自然条件，为施工设计提供依据。
施工图纸会审
熟悉图纸内容，明确设计意图，提出合理化建议。
施工准备工作及流程安排
• 施工材料准备：根据施工图纸和进度计划，提前采购合格的原材料。
施工准备工作及流程安排
施工测量
安全管理制度执行情况
02
对高速铁路桥梁安全管理制度的执行情况进行回顾，包括安全
检查、隐患排查、事故报告等。
安全责任制落实情况
03
各级管理人员和操作人员对安全责任的落实情况，包括安全考
核、奖惩机制等。
风险评估方法论述和案例分析
风险评估方法介绍
常用的风险评估方法，如故障树分析、事件树分析、风险矩阵等。
提高运输效率
高速铁路桥梁的建设可以缩短线路的曲线半径和坡度，提高列车的运行速度和运输效率。
促进区域经济发展
高速铁路桥梁的建设往往涉及大量资金和人力投入，可以带动相关产业的发展，促进区域经济的繁荣。
展示国家综合实力
高速铁路桥梁力和科技水平。
深水基础施工技术
采用钢围堰、钢板桩围堰等方法，解决深水基础的施工难题。
关键施工技术与工艺介绍
• 高性能混凝土施工技术：采用优质原材料、优化配合比等措施，提高混凝土性能。
关键施工技术与工艺介绍
钢筋加工与安装工艺
混凝土浇筑与养护工艺
确保钢筋的加工精度和安装质量，满足设计要求。
严格控制混凝土浇筑过程，加强养护措施，确保混凝土质量。
急组织、通讯联络、现场处置等方面。
02
应急演练活动组织
定期组织应急演练活动，提高应急处置能力，包括演练计划制定、演练

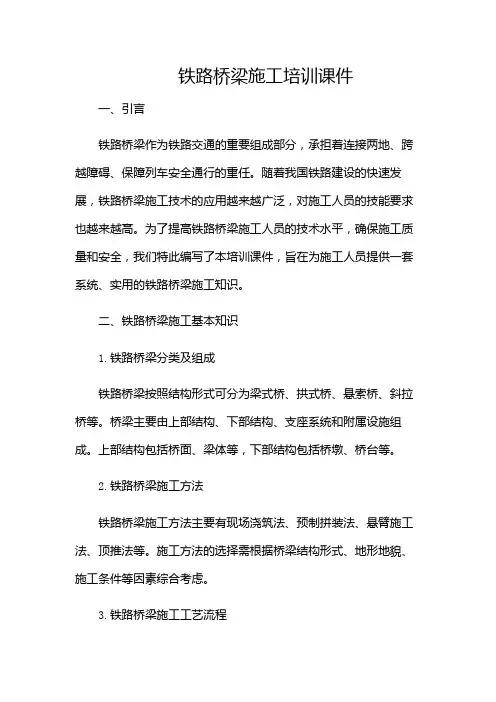

铁路桥梁施工培训课件(多场景)

铁路桥梁施工培训课件一、引言铁路桥梁作为铁路交通的重要组成部分，承担着连接两地、跨越障碍、保障列车安全通行的重任。

随着我国铁路建设的快速发展，铁路桥梁施工技术的应用越来越广泛，对施工人员的技能要求也越来越高。

为了提高铁路桥梁施工人员的技术水平，确保施工质量和安全，我们特此编写了本培训课件，旨在为施工人员提供一套系统、实用的铁路桥梁施工知识。

二、铁路桥梁施工基本知识1.铁路桥梁分类及组成铁路桥梁按照结构形式可分为梁式桥、拱式桥、悬索桥、斜拉桥等。

桥梁主要由上部结构、下部结构、支座系统和附属设施组成。

上部结构包括桥面、梁体等，下部结构包括桥墩、桥台等。

2.铁路桥梁施工方法铁路桥梁施工方法主要有现场浇筑法、预制拼装法、悬臂施工法、顶推法等。

施工方法的选择需根据桥梁结构形式、地形地貌、施工条件等因素综合考虑。

3.铁路桥梁施工工艺流程铁路桥梁施工工艺流程主要包括施工准备、基础施工、下部结构施工、上部结构施工、附属设施施工等环节。

施工过程中需遵循相关规范和标准，确保施工质量。

三、铁路桥梁施工关键技术1.基础施工技术基础施工是铁路桥梁施工的关键环节，主要包括桩基施工、承台施工、墩台施工等。

施工过程中需确保基础的稳定性、承载力和耐久性。

2.上部结构施工技术上部结构施工是铁路桥梁施工的核心环节，包括梁体预制、梁体吊装、桥面铺装等。

施工过程中需控制梁体预制质量、确保吊装安全和桥面平整度。

3.支座系统施工技术支座系统是连接桥梁上下部的关键部位，施工过程中需确保支座的安装精度、承载能力和耐久性。

4.附属设施施工技术附属设施包括桥面排水、防撞设施、照明设施等，施工过程中需确保设施的完善、美观和功能性。

四、铁路桥梁施工安全管理1.施工安全组织机构建立完善的施工安全组织机构，明确各级管理人员的安全职责，加强安全培训和考核。

2.施工安全技术措施制定施工安全技术措施，包括施工现场的安全防护、施工设备的安全操作、施工人员的安全防护等。

铁路桥梁施工PPT完整全套教学课件

THANKS
感谢观看
预应力混凝土墩台施工
在普通钢筋混凝土墩台的基础上，增加预应力筋，提高墩台的承载力和耐久性。施工步骤包括预应力筋张拉、锚固、灌浆等。
梁部施工技术
简支梁桥施工
包括预制梁板的运输和安装，以及桥面系的施工。需要控制梁板的安装精度和桥面系的平整度。
连续梁桥施工
采用悬臂浇筑或悬臂拼装法施工，需要控制节段间的连接精度和合龙段的施工质量。
地质条件分析与处理
3
典型案例介绍与剖析
01
基础施工方法与技巧
02
桥墩、桥台施工技术要点
03
案例三：某新型铁路桥梁结构施工实践
典型案例介绍与剖析
01
02
03
新型桥梁结构形式及优势
关键施工技术与工艺创新
施工效果评价与推广应用前景
经验教训总结与启示
01
02
03
04
重视前期地质勘察工作，为施工提供准确依据
施工现场管理要求与措施
01
管理措施
02 建立完善的施工现场管理制度和责任制；
03
加强现场监督和检查，及时发现和解决问题；
04
加强与相关部门和单位的沟通与协调，确保施工顺利进行。
05
铁路桥梁施工安全、质量与环保
施工安全管理制度及措施
建立安全生产责任制
制定安全操作规程
明确各级管理人员和操作人员的安全职责，形成“横向到边、纵向到底”的安全生产责任网络。
设计内容工程概况及施工条件分析；
施工方案选择及施工方法确定；
施工组织设计原则与内容
01
施工进度计划编制；
02
资源需求计划编制；

高速铁路桥隧基本知识 PPT

（4）CA砂浆层
轨道板与底座板之间铺设CA砂浆层作为调整层，普通型轨道板下CA砂浆厚度为50mm，减振型轨道板下CA砂浆厚度为 40mm。调整层可以提供部分弹性，必要时也可以对下部结构的变形进行一定程度的修补。石太客专采用袋装CA砂浆层，减少了环境暴露面，从而显著提高板式轨道结构的耐久性。

1.桥面布置
客运专线铁路桥梁桥面结构主要由人行道栏杆（声屏障）、人行道盖板、电缆槽、防撞墙（挡碴墙）、排水孔、防水层及保护层、轨道系统等组成。
京津城际铁路桥面栏杆内净宽13.2m，正线线间距5m，线路两侧设防撞墙（高1m、强度C40）取代护轮轨，防撞墙内净宽9.1m；在箱梁翼缘板两侧的遮板上安装可拼装式混凝土桥梁栏杆（高1.2m），穿越居民区时，安装声屏障（高 2.15m），接触网支柱外侧至人行道栏杆内侧净距0.8m，作为检查车通道；桥面喷涂聚脲弹性涂料防水层（厚度2mm），防水层上无保护层，梁缝间用橡胶止水带连接。
梁体
梁体止水带
梁体
整体道床
梁体
梁体
梁体
梁体
滑动层
有碴轨道的桥面结构在防撞墙外侧与无碴轨道的桥面结构类似，只是具体尺寸有所区别，有碴轨道的防撞墙又称挡碴墙，在其挡碴墙内侧填充石碴并铺设钢轨，有碴轨道桥面无侧向挡块及两布一膜滑动层，并且两线间无排水孔。
2.梁体结构
目前，我国客运专线桥梁以32m单箱双线预应力混凝土简支箱梁为主导梁形，利用40m、24m预应力混凝土简支箱梁进行辅助调跨，跨越道路时多采用连续梁形式。桥梁施工采取预制架设和桥位制梁两种方法，我国客运专线桥梁以整孔预制、架桥机线铁路主要采用有碴轨道结构。无碴轨道线路采用日本板式无碴轨道结构（CRTSⅠ），主要由钢轨、SFC扣件、预制轨道板、凸型挡台、 CA砂浆垫层、橡胶垫层（减震轨道板下铺设）、混凝土底座等组成。

铁路桥梁施工技术培训(PPT)

桩的类型
根据地质条件和荷载要求选择合适的桩型，如钻孔灌注桩、预制桩等。
01
施工准备
02 场地平整、测量放样、施工排
水等。
桩机就位
03 选择合适的桩机，进行就位调
试。
成孔方法
根据地质条件和设计要求选择合适的成孔方法，如干作业成孔、泥浆护壁成孔等。
04
钢筋笼制作与安放
05 按照设计要求制作钢筋笼，并
伸缩缝装置质量控制
在安装过程中，严格控制伸缩缝装置的安装精度和稳定性，确保其能够正常发挥作用。
防排水系统施工技术
防排水系统设计原则根据桥梁所处环境和气候条件，设计合理的防排水系统，确保桥面排水顺畅，防止水损害的发生。
防排水系统施工方法根据设计要求，选择合适的防排水材料和施工方法，如防水卷材铺设、泄水管安装等。在施工过程中，注意细节处理，确保防排水系统的完整性和有效性。
02
监理单位初验
监理单位对施工单位的自评结果进行初验，提出整改意见
工程验收程序及文件要求
• 建设单位终验：建设单位组织设计、施工、监理等单位进行终验，形成《工程竣工验收报告》
工程验收程序及文件要求
施工单位需提供的文件包括
01
施工记录、质量检查记录、原材料检验报告等
监理单位需提供的文件包括
02
养护与拆模
混凝土浇筑完成后，及时进行养护，确保混凝土强度达到设计要求。养护完成后，按照规范要求进行拆模。
墩台帽施工技术
模板制作与安装
钢筋加工与绑扎
根据墩台帽结构形式，选择合适的模板材料，进行模板制作和安装，确保模板尺寸准确、结构牢固。
按照设计图纸要求，对钢筋进行加工和绑扎，确保钢筋间距、保护层厚度等满足规范要求。

TB 10752-2018《高速铁路桥涵工程施工质量验收标准》培训课件

05
没有及时反映“四新”技术检验要求。随着铁路桥涵技术发展，大量施工新技术、新材料得到了广泛的应用，上一版桥涵验标还缺少铁路转体施工、劲性骨架拱和钢筋混凝土拱施工等内容，急需补充完善。
02
2018版验标修订原则、内容和主要变化
二、2018版验标修订原则、内容和主要变化
1、2018版桥涵验标修订原则认真贯彻国家法律法规和铁路规章，适应铁路发展新要求，体现简政放权、放管结合、优化服务的理念。突出行业标准特点，总结铁路桥涵工程施工质量验收实践经验，借鉴国内外相关标准，吸纳质量检测先进技术和手段。加强工程质量控制关键环节，突出主控项目检验，优化一般项目检验。注重与现场实际相结合，优化验收单元划分原则和要求，提高标准的科学性、实用性和可操作性。
02
体现工程施工质量的过程控制。工程施工质量是由施工准备、工序操作质量决定的，或者说工程施工质量是在施工过程中
01 检表等多类资料并存，内业资料填写工作量过大，归档数量偏多，信息化管理水平不高。如每根钻孔桩检验批验收都要填写混
凝土检验批质量验收记录表、钢护筒安装质量检验记录表、钻孔及清孔记录表、泥浆测试记录表、钻（挖）孔桩成孔检查表、
钻（挖）孔桩桩位检查记录表、混凝土施工检查表等10余张表格。
02
检验批规模设置不太合理。部分检验批的验收规模偏小，验收频次偏高，如墩台身模板支架、钢筋、混凝土。梁体横向连
修订概况
桥梁是铁路工程结构的重要组成部分，在铁路尤其是高速铁路中占有较大比例
。截至2018年底，全国铁路营业里程达13.1万公里，高速铁路突破2.9万公里，高速铁路桥梁占线路长度的45%左右。我国已是世界上铁路桥梁运营里程最长，在建规模最大的国家。验收标准是重要的铁路行业标准，对保证铁路桥涵工程施工质量安全至关重要。《高速铁路桥涵工程施工质量验收标准》TB10752-2018[1]和《铁路桥涵工程施工质量验收标准》TB10415-2018[2]（简称“2018版桥涵验标”）分别在2010年发布实施的高速铁路桥涵验标和2003年发布实施的时速160公里客货共线铁路桥涵验标（简称“上一版桥涵验标”）的基础上修订而成。2018版桥涵验标全面总结我国铁路桥涵工程建设、运营实践经验和科研成果，在质量控制措施、验收单元划分、资

高速公路桥梁施工标准化学习PPT课件

施工进度控制
根据施工组织设计，合理安排施工进度，确保工程按期完成。
施工管理标准化
安全生产管理
制定安全生产管理制度，明确各级管理人员和操作人员的安全职责，确保施工现场安全有序。
环境保护管理
物资管理
建立物资管理制度，对材料采购、验收、保管和使用等环节进行规范管理，确保工程所需物资的质量和供应。
高速公路桥梁作为交通基础设施的重要组成部分，对于经济发展具有重要推动作用。同时，高速公路桥梁的建设能够改善交通状况，提高出行效率，缓解交通压力。此外，高速公路桥梁也是国防建设的重要一环，对于保障国家安全具有重要意义。
高速公路桥梁施工的历史与发展
总结词
高速公路桥梁施工经历了从传统施工方法到现代施工技术的演变，未来将朝着智能化、绿色化方向发展。
标准化施工的定义
标准化施工是指在高速公路桥梁施工过程中，遵循国家或行业的相关标准、规范和规程，实施一系列标准化的操作和管理，以确保工程质量和安全。
标准化施工的意义
标准化施工是提高高速公路桥梁施工水平、保障工程质量的重要手段。通过标准化施工，可以统一施工方法、规范操作流程、降低安全风险，提高施工效率，从而提升整个行业的施工水平。
定期进行安全检查，发现安全隐患及时整改，确保施工现场始终处于安全可控状态。
施工质量标准化
质量管理体系
建立完善的质量管理体系，明确质量目标和要求，确保施工质量
符合国家和地方标准。
质量检测与验收
对施工过程和最终产品进行全面检测与验收，确保各道工序和最
终产品的质量合格。
质量改进与创新
鼓励员工提出质量改进和创新意见，持续优化施工工艺和技术水
详细描述
加强施工人员的环保意识培养，使其充分认识到环境保护的重要性，自觉遵守环保法规和标准。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

3.建筑高度低：由于吊杆的作用，系梁相当于一个弹性支承连续梁，梁中弯矩较小，故梁的建筑高度大大低于同等跨度的预应力混凝土连续箱梁。
4.施工方法多种快捷：特别是梁拱组合桥采用钢管混凝土拱肋后可使施工方法更简洁。
5.造型美观：预应力混凝土梁拱组合体系结构轻盈、线条简明、受力明确。
（二）下承式连续梁拱组合桥主要应用于桥下净空较小的情况，在设计方面需要设置连续的边孔，其一般构造具有如下特点：
（一）预应力混凝土梁拱组合桥是由拱与梁两种基本结构组合而成，与一般的拱桥和梁桥相比主要有以下优点：
1.结构受力合理、用料省、经济性能好：预应力混凝土梁拱组合桥体系桥梁将主要承受压力的拱和主要承受弯矩、水平力的行车道梁组合起来共同承受荷载，可以充分发挥各组合构件及材料的作用。
2.对地基适应能力强：由于拱肋推力由系梁预应力平衡，故对地基要求低，适应于在软土地基上建造。
连续梁拱组合桥的受力特点可以概括为：梁拱共同受力，主梁承受弯矩和拉力，拱肋主要承受轴向压力，剪力主要由拱肋轴力的竖向分力承担，通过调整吊杆张拉力可以使主梁的受力状态处于最有利状态。
根据连续梁拱的内力分布，梁拱组合结构可以增强结构的竖向刚度，减小弯矩和剪力峰值，从而减小梁体截面高度，使结构外形更加榕江特大桥（110+220+220+110）
济南黄河段京沪高铁特大桥
济南黄河段京沪高铁特大桥
2020/11/12
济南黄河段京沪高铁特大桥
2020/11/12
合肥铁路枢纽南环线经开区钢桁梁（461米）
印度尼西亚的雅加达-万隆铁路：雅加达-万隆铁路运营着两种列车，一个是帕拉亚甘城际快车，一个是阿戈-格德列车。阿戈-格德列车非常舒适，从雅加达前往万隆需要3个小时，沿途可观赏到郁郁葱葱的山峦和峡谷景象。阿戈-格德列车沿着高架铁路在幽深的峡谷上方穿行。在雅加达-万隆铁路线路，乘客可以领略沿途的茶叶种植园、稻田、蜿蜒的溪流以及充满田园气息的村落。
高铁系杆拱桥
武广高铁汀泗河特大桥
宁杭高铁跨杭州绕城钢管混凝土提篮系杆拱桥
京沪相婿殿系杆拱桥
甬台温铁路雁荡山特大桥
2020/11/12
京沪高铁淮河大桥系杆拱桥
拉萨河大桥（三跨连续梁系杆拱桥） 73
拉萨河大桥（三跨连续梁系杆拱桥）
拉萨河大桥（三跨连续梁系杆拱桥）
1.7 大跨度系杆拱-连续梁桥
高速铁路桥梁工程
第一部分铁路桥梁的桥型
1.1 简支桥梁
合武高速铁路大别山中的白水河大桥
京沪高铁桥梁穿行于丛山峻岭之中
京沪高铁桥梁穿行于城市之间
建设中的高铁简支箱梁
2020/11/12
京沪高铁简支梁桥
2020/11/12
京沪高铁简支梁桥
2020/11/12
2南020/11京/12 仙西秦淮河特大桥跨越京沪高速铁路正线
系杆拱桥消除了拱肋对拱脚处基础的巨大推力，使桥墩或桥台的设计无需考虑推力，只需考虑竖向荷载，可以象普通简支梁或连续梁一般修建桥墩或桥台，完美地解决了平原地区建设拱桥的问题，使得系杆拱桥在各种地基条件下都可以建造。
将系杆拱与拱桥相比较，最大的差别在于两拱脚之间增加了一根可以约束拱脚向外变形的系梁。由于系梁将承受拱脚的巨大拉力，因此，系梁内必须布置预应力钢束，钢束经过张拉之后，一方面使得混凝土处于高度受压状态，从而具备受拉能力，另一方面，张拉后的钢束可以强劲地锁定拱脚，使之不能位移，因而彻底消除了拱脚对于墩台或基础的推力。
汉中大地上的高铁简支梁桥
汉中大地上的高铁简支梁桥
2020/11/12
郑西高铁关中平原简支梁桥
2020/11/12
石太高铁简支梁桥
2020/11/12
大西客专跨汾河特大桥
1.2 大跨度连续梁或连续刚构
合武高速铁路大别山中的竹根河连续梁桥
京杭大运河大跨度连续梁桥
京杭大运河大跨度连续梁桥
连续梁-拱组合桥作为一种新型组合结构，整个体系桥梁主要由拱肋、系梁、吊杆、桥面系组成，连续梁拱克服了拱桥对地基要求较高和连续梁对材料要求较高的缺点，又改善了连续梁桥较大的弯矩和剪力的受力状况，最大限度地发挥了拱与混凝土连续梁的优势，具有动力稳定性好、结构刚度大、跨越能力大、施工方便、造型美观等显著优点，而且还具有显著的工程实用价值和经济效益。
大西线晋陕黄河多跨连续刚构桥
高铁淮河特大桥
79.6公里郑西高铁渭南渭河特大桥连续梁
2020/11/12
1.3 大跨度组合钢桁桥
郑新黄河大桥
京沪高铁郑新黄河大桥
京沪高铁郑新黄河大桥
京沪高铁郑新黄河大桥
有砟轨道与无砟轨道结合部位
郑西高铁引进德国高速铁路轨道伸缩器
芜湖长江大桥
武汉天兴州长江大桥
1.边／中跨比的选择：下承式连续梁拱的边跨和中跨不宜采用较大的边/中跨比，一般采取边/中跨比为0.4～0.5左右，可以有效缩短连续梁的长度。
广州东平水道大跨度钢桁公桥(99 + 242+ 99)
中国重庆朝天门大桥
2020/11/12
悉尼大桥
悉尼大桥
1.6 大跨度系杆拱桥
系杆拱又可称之为简支梁拱。因为系杆拱类似一片简支梁，拱内轴向力在拱脚处所产生的水平作用与系梁轴力在体系内部达到平衡，对墩台仅产生竖向作用，不产生水平推力，类似简支梁对墩台的作用。
1.4 大跨度斜拉桥
武汉天兴州长江大桥
荆州长江二桥
京沪秦淮新河斜拉桥
沪昆高铁万吨斜拉桥“高空转体”跨京广
沪昆高铁万吨斜拉桥“高空转体”合龙
郑西高铁洛阳特大桥
1.5 大跨度钢桁拱桥
大胜关长江大桥效果图
万州长江大桥
万州长江大桥
南宁至钦州高速铁路邕江双线特大桥
广州东平水道大跨度钢桁公桥(99 + 242+ 99)
系杆拱的优点
系杆拱在美观方面胜于普通梁桥，造价上也有较大优势。系杆拱主梁的建筑高度可在跨径的1/50 左右并满足通航要求前提下，最大限度降低桥面标高，缩短引桥长度，节省工程造价。目前已修建的桥梁中，主跨50m的系杆拱主梁建筑高度只有80cm，同简支梁相比可减少建筑高度 180cm左右，同连续梁相比可减少100cm左右，其经济优势是不言而喻的。施工方案大多选择先梁后拱，有时也采用先拱后梁。
