高速铁路桥涵工程施工质量验收标准培训讲义.pptx

格式：pptx
大小：453.65 KB
文档页数：51

下载文档原格式

高速铁路路基工程施工质量验收标准讲义(ppt 79页)

5、原地面处理后应符合下列要求：（1）基底无草皮、树根等杂物，平整无积水。（2）横坡应符合设计要求。检验方法：观察基底处理外观，用坡度尺测量横坡坡度。 6、原地面坡度陡于1:5时，应顺原地面挖台阶，整平碾压，沿线路横向挖台阶的宽度、高度应符合设计要求，沿线路纵向挖台阶的宽度不应小于2m。检验数量：施工单位每个台阶检验3点。检验方法：尺量。二、换填 1、施工前应对换填的范围和深度进行核实。 2、当采用机械挖除换填土时，应预留保护层由人工清理，保护层的厚度宜为30cm～50cm。
检验方法：查验每批产品出厂合格证、性能报告单。抽样检验土工合成材料的拉伸强度、延伸率、渗透系数或土工格栅的抗拉强度、延伸率、指定延伸率下对应的拉伸力。
8、砂垫层、碎石垫层铺设位置应符合设计要求。检验数量：沿线路纵向每100m施工单位抽样检验3处，监理单位平行检验1处。检验方法：观察、测量。
2．明确了建设各方应建立健全质量保证体系，对工程施工质量进行全过程控制。规定了施工现场质量管理检查记录应包括管理层、技术层、作业层人员质量责任登记，检验批的质量验收要求和施工作业人员按部位和工序分别签名登记。
3．地基处理前应进行地质核查。砂桩、碎石桩、搅拌桩、 CFG桩、混凝土桩等地基处理施工过程中，应记录施工设备贯入地层的反应，补充地质核查资料。按地基处理工序流程提出了过程控制验收标准。
8、换填基坑坡脚线位置的允许偏差为-50 mm。检验方法：经纬仪测量。
9、换填顶面高程、横坡的允许偏差、检验数量及检验方法应符合下表的规定。
换填顶面高程、横坡的允许偏差、检验数量及检验方法
三、砂垫层、碎石垫层、土工合成材料加筋垫层 1、施工前应进行压实工艺试验，确定施工参数，并报监理单位确认。 2、复合地基桩顶设置砂垫层、碎石垫层时，垫层应与桩头完整密贴。 3、土工合成材料进场后应整齐堆放在料棚（库）内，避免阳光照射，并保持通风、干燥和远离高温源。铺好后应及时按设计要求覆盖，不得长时间受阳光曝晒。 4、严禁碾压及运输等设备直接在土工合成材料上行走作业。土工合成材料砂垫层第一层填料压实应从两边开始循序向中间进行，当土工合成材料上的垫层和填料厚度大于0.5m时方可采用重型压实机械碾压密实。

高速铁路隧道工程施工质量验收标准 PPT

6. 新增了超前地质预报验收内容，强调信息化施工，加强施工安全控制。规定了超前地质预报应作为关键工序纳入施工组织管理，并应采用有经验的专业化队伍承担，规定了岩溶及富水破碎断层隧道，超前地质预报应采用以水平钻探为主的综合方法。
超前地质预报一般规定
1.1.1 建设单位应组织超前地质预报设计文件审查和技术交底；审批超前地质预报实施大纲；监督检查超前地质预报实施情况，必要时对超前地质预报成果组织审查。
监控量测一般规定 1.1.13 高速铁路隧道施工应及时进行监控量测，设计单位应进行监控量测设计，施工单位应编制监控量测实施细则。 1.1.14 监控量测实施细则应报监理、建设单位，经批准后实施，并作为现场作业、检查验收的依据。 1.1.15 监控量测必须设置专职人员并经培训后上岗。对周边建筑物可能产生严重影响的城市铁路隧道，应实施第三方监测。 1.1.16 施工单位应成立现场监控量测小组，建立相应的质量保证体系和等级管理、信息反馈和报告制度，负责及时将监控量测信息反馈于施工和设计，工程竣工后应将监控量测资料整理归档并纳入竣工文件中。 1.1.17 监控量测应作为关键工序列入现场施工组织，施工中应认真实施。
1.1.7 隧道应在每一次开挖后及时观察、描述开挖面地层的层理、节理、裂隙结构状况、岩体的软硬程度、出水量大小等，核对设计地质情况，判断围岩稳定性。地质素描的内容应真实可靠,应有文字和数码影像。
检验数量：施工单位每一开挖循环检查一次。检验方法：现场观察法、测量（尺子，罗盘）、照像、数据记录； 1.1.8 超前地质预报采用的方法、预报范围、频次等应符合设计要求规定。检查数量：施工单位每次进行检查，监理单位见证检验。检查方法：现场观察、与设计文件和施工组织设计对照检查。

高速铁路普速铁路工程施工质量验收标准PPT共164页

谢谢你的阅读
❖ 知识就是财富 ❖ 丰富你的人生
71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非
1、不要轻言放弃，否则对不起自己。
2、要冒一次险!整个生命就是一场冒险。走得最远的人，常是愿意去做，并愿意去冒险的人。“稳妥”之船，从未能从岸边走远。-戴尔．卡耐基。
梦境
3、人生就像一杯没有加糖的咖啡，喝起来是苦涩的，回味起来却有久久不会退去的余香。
高速铁路普速铁路工程施工质量验收标准 4、守业的最好办法就是不断的发展。 5、当爱不能完美，我宁愿选择无悔，不管来生多么美丽，我不愿失去今生对你的记忆，我不求天长地久的美景，我

铁路工程施工质量验收标准.pptx

即：施工规范包括施工技术和验收两方面内容；验标包括质量检验和质量等级评定两部分内容。
石家庄铁道学院管理工程系
铁路工程施工管理培训
铁路工程项目管理讲义
六、铁路工程施工质量验收标准
4、2004年版
铁道部于2003年修订发布了11项新验标，还有《新建时速200公里客货共线铁路工程施工质量验收暂行标准》。
即：施工规范包括施工技术一个方面内容；验标包括工程施工质量检验、评定和验收三个内容；
石家庄铁道学院管理工程系
铁路工程施工管理培训
铁路工程项目管理讲义
六、铁路工程施工质量验收标准
3、2000年版
铁道部于1998(轨道工程）和2000年修订发布了10项验标。
此时的施工规范和验标，就其内容组成范围来讲，是“2+2”模式。
石家庄铁道学院管理工程系
铁路工程施工管理培训
铁路工程项目管理讲义
六、铁路工程施工质量验收标准
（2）明确验标是建设活动各方都必须遵守的强制性标准。
验标作为合格工程质量的判定标准，满足验标要求，是合格工程；否则不合格工程。
（3）验标服务对象发生改变。
原验标主要服务于施工单位自检和评定，现在服务于建设活动各方。
石家庄铁道学院管理工程系
铁路工程施工管理培训
铁路工程项目管理讲义
六、铁路工程施工质量验收标准
3、铁路改革与发展需要
a 施工单方控制质量模式已经过时；
b 原有验标质量指标水平偏低，不能满足提速、高速铁路等要求；
c 原有验标终检成分大，过程控制体现不充分；
石家庄铁道学院管理工程系
铁路工程施工管理培训
石家庄铁道学院管理工程系

铁路桥涵工程施工质量验收标准培训义PPT课件

.
2
第一讲总则
3.高速铁路桥涵工程施工应采用机械化、工厂化、专业化、信息化等现代化施工手段，保证工程质量，保障施工安全
4.高速铁路桥涵工程施工及验收人员应经过专门培训合格后方可上岗。
5.高速铁路桥涵工程施工应制定相应的安全技术措施，严
格执行安全技术规程和相应劳动卫生标准。跨越或下穿既
当对试块试件的试验结果有怀疑或因试块试件丢失损坏、试验资料丢失等无法判断实体质量时，应由有资质的法定检测单位对实体质量进行检测鉴定，凡达到设计要求的检验批可予以验收。
7.通过返修或加固处理仍不能满足安全和使用功能要求的分
部工程、单位工程严禁验收。
.
14
第五讲钻孔桩
第一节基本要求
1.水下混凝土应连续浇筑，浇筑过程中必须保证导管埋置深度。
.
12
四讲工程施工质量验收内容和要求
5.单位工程质量验收合格应符合下列规定： ✓ 单位工程所含分部工程的质量均应验收合格。 ✓ 质量控制资料应完整。 ✓ 实体质量和主要功能应符合设计要求和相关标准规定。 ✓ 观感质量验收应符合要求。
.
13
第四讲工程施工质量验收内容和要求
6.当检验批质量不符合要求时，应按以下规定进行处理：经返工重做的或更换构配件、设备的检验批，应重新进行验收。
2.混凝土灌注桩成孔方式(钻孔、挖孔)应符合设计要求。当受场地、设备等施工条件所限，确需将钻孔桩改为挖孔桩施工时，应办理变更设计手续，并从严控制。
3.钻孔场地应符合以下规定：
✓ 在旱地上应清楚杂物，换除软土，平整压实，场地位于陡坡时，可用枕木或型钢等搭设工作平台。
✓ 在浅水中宜用筑岛或围堰法施工，筑岛或围堰内面积应按钻孔方法、配套设备占用面积大小等确定。筑岛及围堰顶面应高出施工水位0.5m。

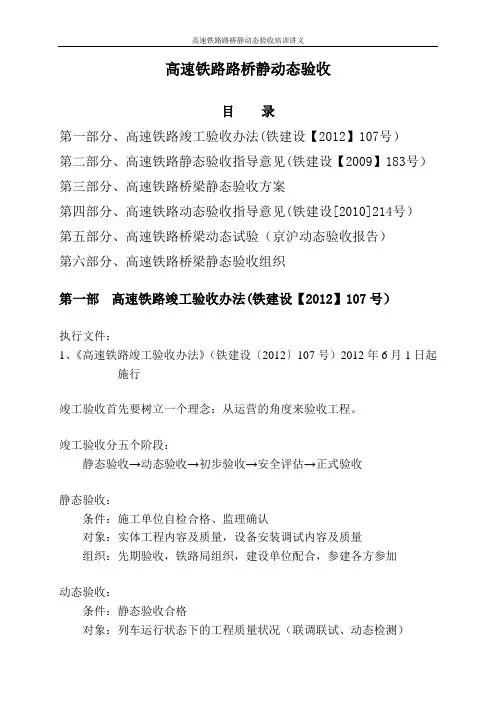

高速铁路路桥静动态验收培训讲义_

高速铁路路桥静动态验收目录第一部分、高速铁路竣工验收办法(铁建设【2012】107号）第二部分、高速铁路静态验收指导意见(铁建设【2009】183号）第三部分、高速铁路桥梁静态验收方案第四部分、高速铁路动态验收指导意见(铁建设[2010]214号）第五部分、高速铁路桥梁动态试验（京沪动态验收报告）第六部分、高速铁路桥梁静态验收组织第一部高速铁路竣工验收办法(铁建设【2012】107号）执行文件：1、《高速铁路竣工验收办法》（铁建设〔2012〕107号）2012年6月1日起施行竣工验收首先要树立一个理念：从运营的角度来验收工程。

竣工验收分五个阶段：静态验收→动态验收→初步验收→安全评估→正式验收静态验收：条件：施工单位自检合格、监理确认对象：实体工程内容及质量，设备安装调试内容及质量组织：先期验收，铁路局组织，建设单位配合，参建各方参加动态验收：条件：静态验收合格对象：列车运行状态下的工程质量状况（联调联试、动态检测）整体系统在正常和非正常运行条件下的行车组织、客运服务及应急救援等的状况组织：先期验收，铁路局组织，建设单位配合，专家评审初步验收：条件：动态验收合格对象：对工程建设情况、静、动态验收情况的确认组织：政府验收，铁道部组织，建设单位、运营单位、专家参加安全评估：条件：初步验收合格，影响运营安全的问题得到解决对象：安全管理、设备设施、规章制度、人员素质等是否具备开通安全运营条件组织：铁道部组织安全评估通过后可开通初期运营（试运营）正式验收：条件：开通运营一年以上对象：建设项目整体情况组织：国家主管部门正式验收合格后投入正式运营。

另：水土保持、环境保护验收：条件：水土保持、环境保护设施与主体工程同步建成对象：水土保持设施，环境保护设施组织：水利部、环保部分别组织，铁道部配合，各参建单位参与水土保持、环境保护验收必须在正式验收前全部完成。

第二部高速铁路静态验收指导意见(铁建设【2009】183号）参考文件：《关于印发客运专线铁路工程静态验收指导意见的通知》（铁建设〔2009〕183号）2009年10月12日起施行一、静态验收条件、依据、内容静态验收条件：（1）主体工程及其配套工程、辅助工程已按设计要求建成；（2）环境保护设施、水土保持设施与主体工程同步建成；（3）劳动、安全、卫生及消防设施与主体工程同步建成；（4）承包单位自检合格；（5）精测网复测完成，资料完备，成果移交运营管理单位；（6）辅助工程（含公路立交桥）已经移交完毕；（7）监理单位工程质量（验收）评定合格；（8）建设用地依法批准；（9）竣工文件基本编制完成。

高铁桥涵验标要点.pptx

第9页/共123页
2.术语
章节重点修订内容
序号
主要修订内容及重点事项
修订说明
1 2.0.9旁站
旁站项目主要有：沉桩下沉、钻挖孔桩混凝土灌注、预应力张拉或放张、孔道压浆、箱梁架设落梁、合龙段施工及体系转换、顶推施工落梁、钢管内混凝土浇筑。
2 其他：支架；造桥机（术语中未列）
“膺架”、“支架”统一为“支架”。取消“造桥机”，改为移动模架或移动支架。
代表性的桩进行现场确认。
5.3.5 浇筑水下混凝土前应清底，孔底沉渣厚度应符合设计 4 要求。当设计无具体要求时，对于柱桩不应大于50mm，摩
擦桩不应大于200mm。
明确了设计无要求时的沉渣厚度控制标准。
5
5料主达机.3呈筋到凿.1现伸下除7 均入列时桩匀承强，身，台度须顶不的：达端得长到1上损度用1层0坏必人 M浮P须基工浆a。符桩凿应合钢除凿设筋时除计，，，要桩须凿求顶达除。高到后凿程2顶.5除允面M时许应Pa，偏平。混差整2 凝0，用-土粗3风c须m骨动，细理杜头化标绝等、准个野统，别蛮一保采施、证用工明桩挖现确头掘象桩质机。头量挖处，桩
收标准。采用钻或挖孔方式必须符合设计，
严禁私自变更，需变更必须办理手续。
2
5.2.1 沉桩前应对桩的质量进行验收，其质量和规格必须符合设计要求。
桩体均为厂家定制，进场后检查质量证明文件，不需再对制造过程验收。
第16页/共123页
章节重点修订内容
5.桩基础
序号
主要修订内容及重点事项
修订说明
5.3.1 钻孔达到设计深度后必须核实地质情况。 3 检验数量：施工单位、监理单位全部检查；勘察设计单位对必须严格执行。
弹性模量达到设计值的100%后进行，且必须保证张拉时混凝土

高速铁路桥涵工程施工质量验收标准

高速铁路桥涵工程施工质量验收标准1. 引言高速铁路桥涵工程作为铁路建设的重要组成部分，其施工质量对于保证铁路线路的安全运行起着至关重要的作用。

为了确保高速铁路桥涵工程的施工质量达到标准要求，需要进行质量验收。

本文档旨在制定高速铁路桥涵工程施工质量验收标准，以确保工程质量符合相关规范要求。

2. 施工质量验收标准2.1. 质量验收的基本要求高速铁路桥涵工程施工质量验收应符合以下基本要求：•工程质量应符合相关规范和技术标准的要求；•施工过程中，应严格按照设计图纸和技术要求进行施工；•施工现场应有足够的管理和监督人员；•施工过程中应出具相应的施工记录和质量检测报告。

2.2. 施工过程检查在高速铁路桥涵工程的施工过程中，需要进行以下检查：•施工单位应按照设计要求和规范进行合理施工，包括土方开挖、基础处理、构造物安装等；•施工单位应按照合同约定，并根据相关规范和技术要求，对施工材料进行验收，并出具相应的材料验收报告；•施工过程中，需要随时检查施工现场的安全和施工质量，发现问题及时整改。

2.3. 工程质量验收•施工单位应提交施工材料的合格证明和验收报告；•监理单位应对施工过程进行全程监督和检查，及时发现并处理施工过程中的问题；•完成桥涵工程施工后，需要进行验收检查，包括施工图纸的变更确认、结构尺寸的测量和检查、细部工程的验收等；•施工单位应提交相关验收材料，包括验收报告、材料合格证明等。

3. 验收报告编制要求高速铁路桥涵工程施工质量验收报告应按以下要求编制：•验收报告应包括施工单位、监理单位、验收人员的基本信息；•报告内容应详细，包括工程概况、工程执行情况、施工质量验收情况等；•报告中应列明施工过程检查和工程质量验收的具体情况，包括合格证明、验收报告、相关图片等；•验收报告应由施工单位和监理单位签字确认。

4. 结论高速铁路桥涵工程施工质量验收标准的制定和遵守对保障工程质量和铁路线路安全具有重要意义。

通过施工过程的检查和工程质量的验收，可以确保高速铁路桥涵工程的质量符合相关标准和技术要求。

2024版铁路桥涵工程施工质量验收标准培训讲义PPT课件

铁路桥涵工程施工质量验收标准培训讲义PPT 课件•铁路桥涵工程施工质量验收标准概述•施工前准备工作与验收流程•桥涵基础工程施工质量验收要点•桥涵上部结构施工质量验收要点目•桥涵附属设施施工质量验收要点•总结与展望录铁路桥涵工程施工质01量验收标准概述验收标准制定背景与意义适应铁路建设高速发展的需求随着我国铁路建设的不断推进，桥涵工程作为铁路建设的重要组成部分，其施工质量直接关系到铁路运营的安全性和稳定性。

因此，制定铁路桥涵工程施工质量验收标准，对于确保铁路建设质量具有重要意义。

统一施工质量验收标准过去，铁路桥涵工程施工质量验收存在标准不统一、操作不规范等问题，导致工程质量参差不齐。

通过制定统一的验收标准，可以规范施工行为，提高工程质量。

促进铁路建设技术进步随着科技的不断进步，新材料、新工艺、新技术不断涌现。

制定铁路桥涵工程施工质量验收标准，可以引导和推动这些先进技术在铁路建设中的应用，提升铁路建设的科技含量和水平。

验收标准适用范围及对象适用范围本标准适用于新建、改建和扩建的铁路桥涵工程施工质量的验收，包括桥梁、涵洞、隧道等工程的施工质量验收。

适用对象本标准适用于铁路建设单位、施工单位、监理单位、设计单位等相关单位和人员，以及各级质量监督机构对铁路桥涵工程施工质量进行监督和检查时参考使用。

•体系结构：本标准按照“总则”、“术语和符号”、“基本规定”、“桥梁工程”、“涵洞工程”、“隧道工程”、“附录”的顺序进行编排。

其中，“总则”部分阐述了本标准的编制目的、适用范围、基本原则等内容；“术语和符号”部分对本标准中涉及的术语和符号进行了定义和说明；“基本规定”部分对施工质量验收的基本程序和要求进行了规定；“桥梁工程”、“涵洞工程”、“隧道工程”等部分则分别针对不同类型的工程制定了具体的施工质量验收标准和要求；“附录”部分提供了相关的验收表格和记录格式。

03 2. 施工质量验收程序明确了施工质量验收的基本程序和要求，包括施工单位自评、监理单位初验、建设单位终验等环节的流程和要求。

铁路工程质量管理与质量验收标准培训课件(ppt 244页)

铁路工程施工管理培训
铁路工程项目管理讲义
六、铁路工程施工质量验收标准
（五）新验标编制指导思想 1、调整地位
（1）突出验标对铁路工程质量的控制作用，明确验标是保证施工质量达到设计要求的主要技术标准。
原工程建设标准体系中，施工规范服从设计规范，验标服从施工规范；调整后，验标服从设计规范，施工规范服从验标；
对施工准备和施工过程中重要部位、关
键工序及质量控制点的必要要求作出规定，特别是那些对工程质量有重大影响的施工工艺。
（3）完善质量指标内容
确定取消优良等级评定后的合格质量指标；
明确原施工规范中的部分指标；补充新技术材料等指标。
石家庄铁道学院管理工程系
铁路工程施工管理培训
铁路工程项目管理讲义
六、铁路工程施工质量验收标准
铁路工程项目管理讲义
讲铁路工程质量管理与质量验收标准
石家庄铁道学院管理工程系
铁路工程施工管理培训
铁路工程项目管理讲义
六、铁路工程施工质量验收标准
新验收标准出台背景（一）铁路工程质量总体状况
1、质量观念深入人心；
2、质量水平逐步提高；
3、工程建设技术标准逐步完善；
石家庄铁道学院管理工程系
铁路工程施工管理培训
交接检验：工序之间，尤其是不同专业工序之间应进行交接检验；
石家庄铁道学院管理工程系
铁路工程施工管理培训
铁路工程项目管理讲义
六、铁路工程施工质量验收标准
（十一）施工质量验收原则
1、验收依据：各专业验标，强制性标准。
2、按图施工，符合设计文件要求；
3、参加质量验收人员应具备资格，相关检查记录签证人员应报建设单位确认、备案；

TB 10752-2018《高速铁路桥涵工程施工质量验收标准》培训课件

05
没有及时反映“四新”技术检验要求。随着铁路桥涵技术发展，大量施工新技术、新材料得到了广泛的应用，上一版桥涵验标还缺少铁路转体施工、劲性骨架拱和钢筋混凝土拱施工等内容，急需补充完善。
02
2018版验标修订原则、内容和主要变化
二、2018版验标修订原则、内容和主要变化
1、2018版桥涵验标修订原则认真贯彻国家法律法规和铁路规章，适应铁路发展新要求，体现简政放权、放管结合、优化服务的理念。突出行业标准特点，总结铁路桥涵工程施工质量验收实践经验，借鉴国内外相关标准，吸纳质量检测先进技术和手段。加强工程质量控制关键环节，突出主控项目检验，优化一般项目检验。注重与现场实际相结合，优化验收单元划分原则和要求，提高标准的科学性、实用性和可操作性。
02
体现工程施工质量的过程控制。工程施工质量是由施工准备、工序操作质量决定的，或者说工程施工质量是在施工过程中
01 检表等多类资料并存，内业资料填写工作量过大，归档数量偏多，信息化管理水平不高。如每根钻孔桩检验批验收都要填写混
凝土检验批质量验收记录表、钢护筒安装质量检验记录表、钻孔及清孔记录表、泥浆测试记录表、钻（挖）孔桩成孔检查表、
钻（挖）孔桩桩位检查记录表、混凝土施工检查表等10余张表格。
02
检验批规模设置不太合理。部分检验批的验收规模偏小，验收频次偏高，如墩台身模板支架、钢筋、混凝土。梁体横向连
修订概况
桥梁是铁路工程结构的重要组成部分，在铁路尤其是高速铁路中占有较大比例
。截至2018年底，全国铁路营业里程达13.1万公里，高速铁路突破2.9万公里，高速铁路桥梁占线路长度的45%左右。我国已是世界上铁路桥梁运营里程最长，在建规模最大的国家。验收标准是重要的铁路行业标准，对保证铁路桥涵工程施工质量安全至关重要。《高速铁路桥涵工程施工质量验收标准》TB10752-2018[1]和《铁路桥涵工程施工质量验收标准》TB10415-2018[2]（简称“2018版桥涵验标”）分别在2010年发布实施的高速铁路桥涵验标和2003年发布实施的时速160公里客货共线铁路桥涵验标（简称“上一版桥涵验标”）的基础上修订而成。2018版桥涵验标全面总结我国铁路桥涵工程建设、运营实践经验和科研成果，在质量控制措施、验收单元划分、资

高速铁路桥涵工程施工质量验收标准培训讲义

PPT文档演模板
高速铁路桥涵工程施工质量验收标准培训讲义
第四讲工程施工质量验收内容和要求
l 2.检验批合格质量应符合下列规定： l 主控项目的质量经抽样检验全部合格。 l 一般项目的质量经抽样检验全部合格。其中，有允许偏差
的抽查点，除有专门要求外，80%及以上的抽查点应控制在规定允许偏差内，最大偏差不得大于规定允许偏差的 1.5倍。 l 具有完整的施工操作依据、质量检查记录。 l 施工作业责任人员质量责任登记情况真实、全面。
PPቤተ መጻሕፍቲ ባይዱ文档演模板
高速铁路桥涵工程施工质量验收标准培训讲义
第一讲总则
l 6.深水、高墩、大跨度、特殊结构等技术复杂的桥梁和岩溶、采空区等特殊地质条件的桥梁，应结合现场实际情况，通过风险计划、风险识别、风险评估、风险处理和风险监测等程序，做好风险管理工作，并制定专项施工方案和应急预案。
PPT文档演模板
合有关规定。
PPT文档演模板
高速铁路桥涵工程施工质量验收标准培训讲义
第四讲工程施工质量验收内容和要求
l 5.单位工程质量验收合格应符合下列规定： l 单位工程所含分部工程的质量均应验收合格。 l 质量控制资料应完整。 l 实体质量和主要功能应符合设计要求和相关标准
规定。 l 观感质量验收应符合要求。
PPT文档演模板
高速铁路桥涵工程施工质量验收标准培训讲义
第四讲工程施工质量验收内容和要求
l 3.分项工程质量验收合格应符合下列规定： l 分项工程所含的检验批均应符合合格质量的规定。 l 分项工程所含检验批的质量验收记录应完整。 l 4.分部工程质量验收合格应符合下列规定： l 分部工程所含分项工程的质量均应验收合格。 l 质量控制资料应完整。 l 重要分部工程中有关结构安全及使用功能的检测结果应符

高速铁路隧道工程施工质量验收标准宣贯PPT文档105页

高速铁路隧道工程施工质量验收标准宣贯
16、人民应该为法律而战斗，就像为了城墙而战斗一样。 ——赫拉克利特 17、人类对于不公正的行为加以指责，并非因为他们愿意做出这种行为，而是惟恐自己会成为这种行为的牺牲者。—— 柏拉图 18、制定法律法令，就是为了不让强者做什么事都横行霸道。— —奥维德 19、法律是社会的习惯和思想的结晶。—— 托·伍·威尔逊 20、人们嘴上挂着的法律，其真实含义意义，不要越轨。——华盛顿 17、一个人即使已登上顶峰，也仍要自强不息。——罗素·贝克 18、最大的挑战和突破在于用人，而用人最大的突破在于信任人。——马云 19、自己活着，就是为了使别人过得更美好。——雷锋 20、要掌握书，莫被书掌握；要为生而读，莫为读而生。——布尔沃
END

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

第四讲工程施工质量验收内容和要求
3.分项工程质量验收合格应符合下列规定：分项工程所含的检验批均应符合合格质量的规定。分项工程所含检验批的质量验收记录应完整。 4.分部工程质量验收合格应符合下列规定：分部工程所含分项工程的质量均应验收合格。质量控制资料应完整。重要分部工程中有关结构安全及使用功能的检测结果应符
的基础上进行。
第三讲工程施工质量验收单元划分
1.高速铁路桥涵工程施工质量验收单元划分为单位工程、分部工程、分项工程和检验批。
2.单位工程应按一个完整工程或一个相当规模的施工范围划分，并按下列原则确定：
每座特大桥、大桥、中桥为一个单位工程。对于特别长大的桥梁，一个施工单位担负的桥梁施工范围
第一讲总则
6.深水、高墩、大跨度、特殊结构等技术复杂的桥梁和岩溶、采空区等特殊地质条件的桥梁，应结合现场实际情况，通过风险计划、风险识别、风险评估、风险处理和风险监测等程序，做好风险管理工作，并铁路桥涵工程施工现场质量管理应有相应的施工技术标准、健全的质量管理体系和施工质量检验制度。
第五讲钻孔桩
第一节基本要求
4.桩基中心位置测设完成后，应在纵横向设置护桩，以备钻孔过程中对桩位进行复核。
5.钻孔前应设置坚固不漏水的护筒，护筒施工应复核下列规定：护筒内径应适当大于设计桩径，具体数据根据采用的钻机类型确定。护筒顶面宜高出施工水位或地下水位2m，并高出施工地面0.5m，其高度尚应
5.工程施工质量应符合《高速铁路桥涵工程施工质量验收标准》（以下简称本标准）和现行有关标准的规定。
第二讲一般规定
6.工程施工质量应符合工程勘察、设计文件的要求。 7.参加工程施工质量验收的各方人员应具备规定的资格；
各种检查记录签证人员应报建设单位确认、备案。 8.工程施工质量的验收均应在施工单位自行检查评定合格
第一讲总则
3.高速铁路桥涵工程施工应采用机械化、工厂化、专业化、信息化等现代化施工手段，保证工程质量，保障施工安全
4.高速铁路桥涵工程施工及验收人员应经过专门培训合格后方可上岗。
5.高速铁路桥涵工程施工应制定相应的安全技术措施，严格执行安全技术规程和相应劳动卫生标准。跨越或下穿既有铁路、公路施工时应按照有关要求设置安全防护设施。
2.工程采用的原材料、构配件和设备，施工单位和监理单位应按本标准的规定进行检验，不合格的不得用于工程施工。
3.各工序应按施工技术标准进行过程控制，一施工单位和监理单位应按本标准的规定进行全面检查，并形成记录。
第二讲一般规定
4.工序之间应进行交接检验，上道工序应满足下道工序的施工条件和技术要求。相关专业工序之间的交接检验应经监理工程师检查认可，未经检查或经检查不合格的不得进行下道工序施工。
合有关规定。
第四讲工程施工质量验收内容和要求
5.单位工程质量验收合格应符合下列规定：单位工程所含分部工程的质量均应验收合格。质量控制资料应完整。实体质量和主要功能应符合设计要求和相关标准
规定。观感质量验收应符合要求。
第四讲工程施工质量验收内容和要求
6.当检验批质量不符合要求时，应按以下规定进行处理：经返工重做的或更换构配件、设备的检验批，应重新进行验收。当对试块试件的试验结果有怀疑或因试块试件丢失损坏、试验资料丢
为一个单位工程。小桥不超过5座为一个单位工程。涵洞不超过10座为一个单位工程。
第三讲工程施工质量验收单元划分
3.分部工程应按一个完整部位或主要结构及施工阶段划分。
4.分项工程应按工种、工序、材料、施工工艺等划分。
5.检验批可根据施工及质量控制和验收需要按施工段或部位等划分。
第四讲工程施工质量验收内容和要求
第四讲工程施工质量验收内容和要求
2.检验批合格质量应符合下列规定：主控项目的质量经抽样检验全部合格。一般项目的质量经抽样检验全部合格。其中，有允许偏差
的抽查点，除有专门要求外，80%及以上的抽查点应控制在规定允许偏差内，最大偏差不得大于规定允许偏差的 1.5倍。具有完整的施工操作依据、质量检查记录。施工作业责任人员质量责任登记情况真实、全面。
高速铁路桥涵工程施工质量验收标准
培训讲义
（第一期）
第一讲总则
1.建设各方应建立健全质量保证体系，对工程施工质量进行全过程控制，对管理层、技术层、作业层人员的质量责任实行终身追究制度。
2.建设各方应做好管理制度标准化、人员配备标准化、现场管理标准化、过程控制标准化等工作，落实质量、安全、工期、投资效益、环境保护、技术创新等建设管理要求。
失等无法判断实体质量时，应由有资质的法定检测单位对实体质量进行检测鉴定，凡达到设计要求的检验批可予以验收。 7.通过返修或加固处理仍不能满足安全和使用功能要求的分部工程、单位工程，严禁验收。
第五讲钻孔桩
第一节基本要求
1.水下混凝土应连续浇筑，浇筑过程中必须保证导管埋置深度。 2.混凝土灌注桩成孔方式（钻孔、挖孔）应符合设计要求。当受场地
、设备等施工条件所限，确需将钻孔桩改为挖孔桩施工时，应办理变更设计手续，并从严控制。 3.钻孔场地应符合以下规定：在旱地上应清楚杂物，换除软土，平整压实，场地位于陡坡时，可用枕木或型钢等搭设工作平台。在浅水中宜用筑岛或围堰法施工，筑岛或围堰内面积应按钻孔方法、配套设备占用面积大小等确定。筑岛及围堰顶面应高出施工水位 0.5m。
1.检验批的质量验收应包括如下内容：实物检查：对原材料、构配件和设备等的检验，应按进场的批次和本
标准规定的抽样检验方案执行；对工序质量的检验，应按本标准规定的抽样检验方案执行。资料检查：原材料、构配件和设备等的质量证明文件（质量合格证、规格、型号及性能检测报告等）和抽样检验报告、工序的施工记录、自检和交接检验记录、平行检验报告、见证检验报告等。质量责任确认：对施工作业责任人员质量责任登记进行确认。
