继电保护例题 (4)

1、什么是主保护、后备保护、辅助保护和异常运行保护。

请举例说明答：主保护：能有选择性地快速切除全线故障的保护。

后备保护：当故障线路的主保护或断路器拒动时用以切除故障的保护。

近后备保护：作为本线路主保护的后备保护。

远后备保护：作为下一条相邻线路主保护或开关拒跳的后备保护。

辅助保护：它是为补充主保护和后备保护的不足而增设的简单保护。

2、为什么要自动重合闸？自动重合闸的含义？对自动重合闸装置有哪些要求？答：原因：架空线路故障大都是“瞬时性”的故障，在线路被继电保护迅速动作控制断路器断开后，故障点的绝缘水平可自行恢复，故障随即消失。

此时，如果把断开的线路断路器重新合上，就能够恢复正常的供电。

此外，也有“永久性故障”，“永久性故障”在线路被断开之后，它们仍然是存在的，即使合上电源，也不能恢复正常供电。

因此，在电力系统中采用了自动重合闸装置含义：即是当断路器由继电保护动作或其它非人工操作而跳闸后，能够自动控制断路器重新合上的一种装置。

要求:(1)正常运行时，当断路器由继电保护动作或其它原因而跳闸后，自动重合闸装置均应动作。

(2)由运行人员手动操作或通过遥控装置将断路器断开时，自动重合闸不应起动。

(3)继电保护动作切除故障后，自动重合闸装置应尽快发出重合闸脉冲。

(4)自动重合闸装置动作次数应符合预先的规定。

(5)自动重合闸装置应有可能在重合闸以前或重合闸以后加速继电保护的动作，以便加速故障的切除。

(6)在双侧电源的线路上实现重合闸时，重合闸应满足同期合闸条件。

(7)当断路器处于不正常状态而不允许实现重合闸时，应将自动重合闸装置闭锁。

3、电力系统振荡对距离保护有什么影响？书上98——101电力系统震荡时系统各点电压和电流的值做往复摆动,其相位角也随功角δ的变化而变化,震荡电流增大,电压降低时,距离保护就会动作。

距离保护Ⅰ、Ⅱ段要经震荡闭锁，但一般系统震荡周期为（0.5-3）秒，如果距离保护的Ⅲ、Ⅳ的动作时限大于它，就不必经震荡闭锁。

继电保护练习题库含参考答案一、单选题（共100题，每题1分，共100分）1.两相金属性短路故障时，两故障相电压和非故障相电压相位关系为(____)。

A、垂直B、同相C、不确定D、反相正确答案：D2.正弦交流电的幅值就是（____）。

A、正弦交流电最大值的2倍$B、$正弦交流电最大值的√2倍C、$正弦交流电波形正负振幅之和$D、$正弦交弦电最大值$正确答案：D3.CJ-75型交流接触器线圈，在20℃时，直流电阻值R1＝105Ω，通电后温度升高，此时测量线圈的直流电阻R2＝113.3Ω，若20℃时，线圈的电阻温度系数＝0.00395，则该线圈的温升Δt＝（____）℃。

A、19.23$B、$20.01$C、$20.88$D、$21.74正确答案：B4.阀厅内高压穿墙套管试验加压前应通知阀厅外侧换流变压器上试验无关人员撤离，确认其余绕组均已（），并派专人监护。

A、可靠绝缘B、可靠断开C、可靠接地D、可靠连接正确答案：C5.过压跳闸共配置(____)轮。

A、三$B、$六C、$四$D、$五$正确答案：A6.测控装置上电后，应检查的项目里不包含的内容是(____)。

A、指示灯状态$B、$遥控是否成功C、$通讯状态$D、$面板显示情况$正确答案：B7.失压解列装置与（）故障类型配合使用。

A、永久性故障B、接地故障C、相间故障D、瞬时性故障正确答案：A8.模块自动退出运行处理方法不包括(____)。

A、检查输出电流为零$B、$更换模块C、$模块表面指示灯$D、$加电重启$正确答案：A9.能源利用从低效向高效发展的规律性，决定了以( )为中心的终端能源消费趋势。

A、$用户$C、电$D、$发电$正确答案：C10.RCS-978差动保护中,当采用高压侧转角时,若在高压侧通入B相电流时,其差流采样在（____）出现。

A、AB$B、$BC$C、$CA$D、$ABC正确答案：A11.站用变重瓦斯保护和轻瓦斯保护的正电源，正确的接法（）A、重瓦斯保护接保护电源，轻瓦斯保护接信号电源B、使用同一信号正电源C、使用同一保护正电源D、重瓦斯保护接信号电源，轻瓦斯保护接保护电源正确答案：A12.下述论述中，正确的是（____）。

继电保护练习题（含答案）一、判断题（共100题，每题1分，共100分）1.母线差动保护的暂态不平衡电流比稳态不平衡电流小。

A、正确B、错误正确答案：B2.距离保护第I段的保护范围，一般是被保护线路的一半。

A、正确B、错误正确答案：B3.无功电流和电压产生的功率称为无功功率，用Q表示。

A、正确B、错误正确答案：A4.经本单位批准允许单独巡视高压设备的人员巡视高压设备时，如果确因工作需要，可临时移开或越过遮栏，事后应立即恢复。

A、正确B、错误正确答案：B5.同步发电机励磁绕组加反向直流电流，转子的转向不变，则定子三相交流电动势的相序变为负序。

A、正确B、错误正确答案：B6.在安装RCS9700数据库时，若系统中配置了多台数据库服务器，则“备数据源计算机名”和“主数据源计算机名”应不同。

A、正确B、错误正确答案：A7.国家电网生技[2005]172号《直流电源系统运行规范》规定，交流电源突然中断，直流母线应连续供电，电压波动应不大于额定电压的10％。

A、正确B、错误正确答案：A8.D/A的含义是模数转换。

A、正确B、错误正确答案：B9.对于单端带电的切换压板，在压板断开情况下，活动端可以带电。

A、正确B、错误正确答案：B10.现场使用的安全工器具应符合有关要求。

A、正确B、错误正确答案：B11.3/2开关接线方式的一串中的中间断路器拒动，应将该串两个边断路器跳开即可。

A、正确B、错误正确答案：B12.在机房中应配备专用工业空调，房间内的湿度要控制在适宜范围20%~30%以内，如果房间内过于干燥，就会容易产生静电，对处于弱电环境下运行的设备不利。

A、正确B、错误正确答案：B13.二进制计数中各位的基是2，不同数位的权是2的幂。

A、正确B、错误正确答案：A14.设备安装施工中的接线图主要是指单元接线图。

A、正确B、错误正确答案：B15.零序网中零序电流的流通情况，与网络结构，特别是变压器的接线方式及中性点接地情况有密切的关系。

继电保护试题带答案 Last updated on the afternoon of January 3, 2021继电保护试题1一二 三四五六总分 审核分一、判断题（每题分，共30题15分）1、 对220kV 及以上电网不宜选用全星形自耦变压器,以免恶化接地故障后备保护的运行整定。

（√）2、 在同一套保护装置中，闭锁、起动、方向判别和选相等辅助元件的动作灵敏度，应小于所控制的测量、判别等主要元件的动作灵敏度。

（×） 3、 继电保护装置检验分为验收检验、定期检验和事故检验三种。

（×）4、 继电保护装置试验所用仪表的精确度应为级。

（x ） 5、 在保护和测量仪表中，电流回路的导线截面不应小于4mm 2。

（×）6、 需要变更工作成员时，必须经过工作票签发人同意。

（×）7、 保护装置的二次接线变动时或改动时，应严防寄生回路的存在。

没用的线必须切除。

变动直流二次回路后，应进行相应传动试验，还必须模拟各种故障进行整组试验。

（×） 8、 跳闸出口继电器的动作电压一般应为额定电压的50%----70%。

（√）9、 工作票签发人可以兼任该项工作的工作负责人。

（×） 10、 暂态稳定是指电力系统受到小的扰动（如负荷和电压较小的变化）后，能自动地恢复到原来运行状态的能力。

（×） 11、 测定保护装置整定的动作时间为自向保护屏通入模拟故障分量起至断路器跳闸为止的全部时间。

（x ）---------------------------------------------------封---------------------------------装-----------------------------线-----------------------------------------------12、为了使用户停电时间尽可能短，备用电源自动投入装置可以不带时限。

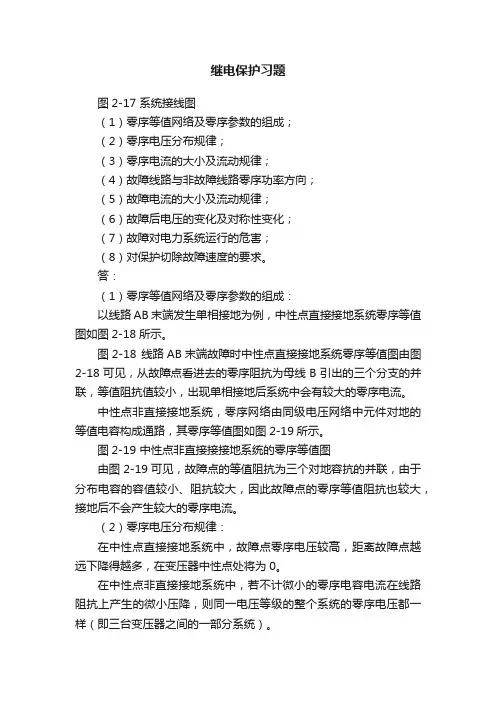

继电保护习题图2-17 系统接线图（1）零序等值网络及零序参数的组成；（2）零序电压分布规律；（3）零序电流的大小及流动规律；（4）故障线路与非故障线路零序功率方向；（5）故障电流的大小及流动规律；（6）故障后电压的变化及对称性变化；（7）故障对电力系统运行的危害；（8）对保护切除故障速度的要求。

答：（1）零序等值网络及零序参数的组成：以线路AB末端发生单相接地为例，中性点直接接地系统零序等值图如图2-18所示。

图2-18 线路AB末端故障时中性点直接接地系统零序等值图由图2-18可见，从故障点看进去的零序阻抗为母线B引出的三个分支的并联，等值阻抗值较小，出现单相接地后系统中会有较大的零序电流。

中性点非直接接地系统，零序网络由同级电压网络中元件对地的等值电容构成通路，其零序等值图如图2-19所示。

图2-19 中性点非直接接接地系统的零序等值图由图2-19可见，故障点的等值阻抗为三个对地容抗的并联，由于分布电容的容值较小、阻抗较大，因此故障点的零序等值阻抗也较大，接地后不会产生较大的零序电流。

（2）零序电压分布规律：在中性点直接接地系统中，故障点零序电压较高，距离故障点越远下降得越多，在变压器中性点处将为0。

在中性点非直接接地系统中，若不计微小的零序电容电流在线路阻抗上产生的微小压降，则同一电压等级的整个系统的零序电压都一样（即三台变压器之间的一部分系统）。

（3）零序电流的大小及流动规律：中性点直接接地系统中，零序电流的大小同系统的运行方式和系统各部分的零序阻抗的大小都有关系，零序电流在故障点与变压器中线点之间形成回路。

非直接接地系统中，零序电流的大小依赖于系统的相电动势和线路的对地电容。

零序电流从故障点流出通过各线路的对地电容流回大地。

非故障元件的零序电流就是该线路本身的对地电容电流，故障元件中流过的零序电流，数值为全系统所有非故障元件对地电容电流值之和，在有消弧线圈的情况下，则是全系统所有非故障元件对地电容电流值与消弧线圈中的电感电流向量之和。

（完整版）继电保护习题和答案继电保护习题和答案一、填空1、电力系统相间短路的形式有（三相）短路和（两相）短路。

2、电力系统接地短路的形式有（两相）接地短路和（单相）接地短路。

3、电力系统发生相间短路时,（电压）大幅度下降,（电流）明显增大。

4、电力系统发生故障时,继电保护装置应（将故障部分切除）,电力系统出现不正常工作时，继电保护装置一般应（发出信号）。

6、继电保护的选择性是指继电保护动作时,只能把（故障元件）从系统中切除（无故障部分）继续运行。

7电力系统切除故障的时间包括（继电保护动作）时间和（断路器跳闸）的时间。

8、继电保护的灵敏性是指其对（保护范围内）发生故障或不正常工作状态的（反应能力）。

9、继电保护的可靠性是指保护在应动作时（不拒动）,不应动作时（不误动）。

10、继电保护装置一般是由测量部分、（逻辑部分）和（执行部分）组成。

三、选择题5、线路保护一般装设两套,两套保护的作用是（ B ）。

(A)主保护； (B)一套为主保护,另一套为后备保护； (C)后备保护。

四、简答题4、利用电力系统正常运行和故障时参数的差别,可以构成哪些不同原理的继电保.护?答：可以构成的继电保护有：)反应电流增大而动作的过电流保护；(2)反应电压降低而动作的低电压保护；(3)反应故障点到保护安装处距离的距离保护；(4)线路内部故障时，线路两端电流相位发生变化的差动保护。

一、填空1、互感器一、二次绕组的同极性端子标记通用（L1、K1）为同极性,（L2、K2）为同极性。

2、测量变换器的隔离是把互感器的（有一点接地的二次绕组）与继电保护的（逻辑回路）隔离。

3、电磁式继电器是利用电磁铁的（铁芯）与（衔铁）间的吸引作用而工作的继电器。

4、时间继电器的动作时间是从（线圈上加上规定电压值）的瞬间起至继电器（延时触点闭合）的瞬间止所经历的时间。

三、选择题1、互感器二次侧应有安全可靠的接地,其作用是（ B ）。

（A）便于测量时形成回路；（B）以防互感器一、二次绕组绝缘破坏时,高电压对二次设备及人身的危害；（C）泄漏雷电流。

继电保护练习题（含答案）一、单选题（共50题，每题1分，共50分）l、自耦变压器的零序方向保护中，零序电流（）从变压器中性点的电流互感器来取得。

A、不确定B、可以C、必须D、不应正确答案： D2、()是指发出整批的指令，由系统根据设备状态信息变化情况判断每步操作是否到位，确认到位后自动执行下一指令，直至执行完所有指令A、智能控制B、顺序控制C、站域控制D、自动控制正确答案： B3、母线保护装置对时信号丢失会对以下（）保护产生影响。

A、母联过流B、差C、母联失灵D、都不影响正确答案： D4、母线故障，母线差动保护动作，已跳开故障母线上六个断路器（包括母联），有一个断路器因本身原因而拒跳，则母差保护按（）进行评价。

A、不予评价B、错误动作一次C、正确动作一次D、拒动一次正确答案： A5、智能变电站中线路保护装置告警信息中ds W arn ing数据集所包含的告警信息是（）。

A、TA断线B、SV采样链路中断C、闭锁重合闸D、保护光耦电源异常正确答案： A6、依据IEC60044-8规范，下述说法不正确的是（）。

A、采用M anchester编码B、传输速度为2.5M b it/s或10M b it/sC、只能实现点对点通信D、可实现网络方式传输正确答案： D7、制定保护配置方案时，对（）种故障同时出现的稀有情况可仅保证切除故障。

A、二B、四C、三D、一正确答案： A8、在智能变电站中，过程层网络通常采用（）实现V L AN划分。

A、根据交换机端口划分B、根据MAC地址划分C、根据网络层地址划分D、根据I P组播划分正确答案： A9、电容器应设置（）保护，当母线失压时，带时限切除所有接在母线上的电容器。

A、过电流B、过负荷C、失压D、过电压正确答案： C10、母差保护分列运行方式的自动判别方式与手动判别方式相比优先级要（）。

A、高B、随机C、低D、一样正确答案： C11、继电保护要求所用的电流互感器的（）变比误差不应大千10%。
