电力系统继电保护计算题精编版

计算题1: 35kV网络如下图所示，试对保护1进行三段式电流保护整定计算(包括动作电流、动作时限、灵敏度校验)，并且说明保护1的电流I段是否需要带方向。

已知：线路AB的最大负荷电流l「max=180A ；取K rel 1=1.25 ；K rel “ =1.1 ; K rel" =1.2 ；K re=0.85 ；K SS = 1.2 ；要求l min 1% 15% ；K sen n > 1.2 ；K sen" > 1.3(近后备)；K sen"> 1.2(远后备)；△ t=0.5S ;线路单位阻抗Z1=0.4 Q /km。

■4£QQ -__Q B——J J = 二QQL I|.I b解：1 •短路电流计算(1) B母线短路流过保护1的短路电流: I (3)Id.B.1. max Zs.G1.minZAB37/ 3kA 1.068kA4 0.4 40(2) A母线短路流过保护1的短路电流:(3) C母线短路流过保护3的短路电流: I⑵d.B.1. minI (3)Id.A.1. maxI(3)Id.C.3. max I d2C.3.min今EZs.G1 .maxZAB仝kA 0.881kA2 5 0.4 40Zs.G 2. minZAB37/3 kA 0.89kA8 0.4 40(Zs.G1.minZAB) // Zs.G2.minZBC(40.4 40) 8 八)n pn(40.4 600.4 40) 8乎E4 37/75(Z s.G1.max Z AB )//Z s. G2. max Z BC0.719kA(5°.440) 100.4 60k A 0^01kA(5 0.4 40) 102.求保护(1 )动作电流的整定1的I段定值l；et.1 K；el l d3B.1.max 1.25 1.068kA 1.335kA由于保护1的I段从动作电流定值上可以躲过反方向出口处的最大短路电流，即: tet.1 I d(1.1.max，所以保护1的I段不用装方向元件。

1、什么是主保护、后备保护、辅助保护和异常运行保护。

请举例说明答：主保护：能有选择性地快速切除全线故障的保护。

后备保护：当故障线路的主保护或断路器拒动时用以切除故障的保护。

近后备保护：作为本线路主保护的后备保护。

远后备保护：作为下一条相邻线路主保护或开关拒跳的后备保护。

辅助保护：它是为补充主保护和后备保护的不足而增设的简单保护。

2、为什么要自动重合闸？自动重合闸的含义？对自动重合闸装置有哪些要求？答：原因：架空线路故障大都是“瞬时性”的故障，在线路被继电保护迅速动作控制断路器断开后，故障点的绝缘水平可自行恢复，故障随即消失。

此时，如果把断开的线路断路器重新合上，就能够恢复正常的供电。

此外，也有“永久性故障”，“永久性故障”在线路被断开之后，它们仍然是存在的，即使合上电源，也不能恢复正常供电。

因此，在电力系统中采用了自动重合闸装置含义：即是当断路器由继电保护动作或其它非人工操作而跳闸后，能够自动控制断路器重新合上的一种装置。

要求:(1)正常运行时，当断路器由继电保护动作或其它原因而跳闸后，自动重合闸装置均应动作。

(2)由运行人员手动操作或通过遥控装置将断路器断开时，自动重合闸不应起动。

(3)继电保护动作切除故障后，自动重合闸装置应尽快发出重合闸脉冲。

(4)自动重合闸装置动作次数应符合预先的规定。

(5)自动重合闸装置应有可能在重合闸以前或重合闸以后加速继电保护的动作，以便加速故障的切除。

(6)在双侧电源的线路上实现重合闸时，重合闸应满足同期合闸条件。

(7)当断路器处于不正常状态而不允许实现重合闸时，应将自动重合闸装置闭锁。

3、电力系统振荡对距离保护有什么影响？书上98——101电力系统震荡时系统各点电压和电流的值做往复摆动,其相位角也随功角δ的变化而变化,震荡电流增大,电压降低时,距离保护就会动作。

距离保护Ⅰ、Ⅱ段要经震荡闭锁，但一般系统震荡周期为（0.5-3）秒，如果距离保护的Ⅲ、Ⅳ的动作时限大于它，就不必经震荡闭锁。

电力系统继电保护一、判断题（本大题共60分，共15小题，每小题4分）1.继电保护属于二次系统2.当系统正常运行时继电保护不工作3.为纠正断路器误跳闸，采用检无压、检同期重合闸方式时，线路两侧重合闸同时投检同期，而一侧投检无压。

4.发电机失磁后立刻与系统失去同步，从系统中吸收大量无功，机端电压下降。

5.继电保护装置应首先满足选择性和灵敏性，其次是速动性和可靠性的要求。

6.无时限电流速断保护不能够保护线路的全长。

7.断路器、隔离开关和连接导线不是被保护元件。

8.系统等值阻抗最小时，其中所有的保护处于最大方式。

9.考虑简单、可靠的原则，单侧电源输电线路宜采用三相一次自动重合闸。

10.速动性要求继电保护在任何情况下不带延时地瞬时切除故障。

11.继电保护的灵敏系数是固定不变的。

12.继电保护在相邻元件发生短路时动作于跳闸就是非选择性动作。

13.过渡电阻视条件可能使距离保护失去方向性，也可能使保护范围缩短，还可能使其误动或拒动。

14.继电保护的基本任务之一是保证系统稳定运行。

15.不正常运行状态时继电保护不会动作于跳闸。

二、填空题（本大题共40分，共10小题，每小题4分）1.现在电力系统中通常采用类型的继电保护装置。

2.继电保护装置的输出触点分为和两种类型。

3.一般情况下线路的无时限电流速断保护整定原则：。

4.反应测量点电压与电流矢量比的保护称为保护。

5.在最大运行方式下，相邻下一级线路短路时，电压、电流联锁速断保护的继电器可能启动，而继电器通常不会启动。

6.继电保护系统由、、以及相应的二次回路接线构成。

7.零序功率方向继电器的电压输入量是3序，则电流输入量为。

8.整定阻抗一样时三种圆特性阻抗继电器受过渡电阻影响最小的是。

9.定时限保护的动作时间是 ,而反时限的动作时间与短路电流大小成10.运行中的电压互感器二次回路不能够［blank］、电流互感器二次回路不能够［blank］。

答案:一、判断题（60分，共15题，每小题4分）1.V2. X3. V4. X5. X6. X7. X8. X9. V 10. X 11. X12. X 13. V 14. X 15. X二、填空题（40分，共10题，每小题4分）参考答案：数字（或微机）解题方案：我国在20世纪80年代普遍采用微机继电保护装置。

电力系统继电保护培训题库五、计算题1．系统短路计算1) 某一220kV 输电线路送有功P=90MW ，受无功Q=50Mvar ，电压互感器PT 变比为220kV/100V ，电流互感器变比为600/5。

试计算出二次负荷电流。

答：线路输送功率为()MVA Q P S 10350902222=+=+=线路一次负荷电流为 ()A US I 3.270220310300031=⨯==二次负荷电流为 ()A n I I CT25.256003.27012===2) 某电网电力铁路工程的供电系统采用的是220kV 两相供电方式，但牵引站的变压器T为单相变压器，一典型系统如图5-1所示：图5-1假设变压器T 满负荷运行，母线M 的运行电压和三相短路容量分别为220kV 和1000MVA ，两相供电线路非常短，断路器QF 保护设有负序电压和负序电流稳态起动元件，定值的一次值分别为22kV 和120A 。

试问：1. 忽略谐波因素，该供电系统对一、二次系统有何影响？2. 负序电压和负序电流起动元件能否起动？答：1. 由于正常运行时，有负序分量存在，所以负序电流对系统中的发电机有影响；负序电压和负序电流对采用负序分量的保护装置有影响。

2. 计算负序电流：正常运行的负荷电流：227220100050=⨯==U S I （A ） 负序电流： 131322732===I I （A ）可知，正常运行的负序电流值大于负序电流稳态起动元件的定值120A ，所以负序电流起动元件能起动。

计算负序电压：系统等值阻抗：()Ω===4.48100022022B B S U Z负序电压()kV V I Z U 34.663401314.4822==⨯=⨯=可知，正常运行的负序电压值小于负序电压起动元件的定值22kV ， 所以负序电压起动元件不能起动。

3) 对于同杆架设的具有互感的两回路，在双线运行和单线运行（另一回线两端接地）的不同运行方式下，试计算在线路末端故障零序等值电抗和零序补偿系数的计算值。

第3章1、图示kV 35单电源线路,已知线路AB 的最大传输功率为MW 9,9.0cos =ϕ,系统最小阻抗为Ω=7min .s Z 、最大阻抗为Ω=4.9max .s Z ；电流互感器变比300/5,4.1=ss K ,85.0=re K ,求AB 线路阶段式电流保护动作值及灵敏度。

图中阻抗均归算至kV 37有名值。

答:Ｉ段动作电流A 1571，最小保护区%76.23，Ⅱ段动作电流A 591，灵敏度61.1，动作时间1s 。

Ⅲ段保护动作值A 344，近后备灵敏度77.2，远后备线路灵敏度71.1，远后备变压器两相三继灵敏度1.26。

2、图示kV 35单电源线路变压器组,降压变压器上装有差动保护。

线路长度为km 8,每公里阻抗Ω4.0，变压器额定容量kVA 7500，5.7%=k U ,变比kV 6.6/35，系统最大短路容量MVA 250，最小短路容量MVA 150，求AB 线路无时限电流、电压联锁速断保护动作值及灵敏度。

已知5.1=sen K ,5.1=rel K 。

答:动作电流A 1000，动作电压kV 58.20，灵敏度1.51。

3、图示网络,AB 、BC 、BD 线路上均装设了三段式电流保护,变压器装设了差动保护。

已知Ⅰ段可靠系数取25.1, Ⅱ段可靠取15.1, Ⅲ段可靠系数取15.1,自起动系数取1.5,返回系数取0.85, AB 线路最大工作电流200A,时限级差取s 5.0,系统等值阻抗最大值为Ω18,最小值为Ω13,其它参数如图示,各阻抗值均归算至kV 115的有名值, 求AB 线路限时电流速断保护及定时限过电流的动作电流、灵敏度和动作时间。

答:限时电流速段保护:动作电流A 542，灵敏度53.2，动作时间s 1；过电流保护：动作电流A 406，近后备灵敏度3.37，远后备灵敏度2.28，动作时间s 5.3。

4、图示网络，已知A 电源Ω=15min .A X ，Ω=20max .A X ，B 电源Ω=20min .B X ，Ω=25max .B X ，Ⅰ段的可靠系数取25.1，Ⅱ段取15.1，Ⅲ段可靠系数取2.1，85.0=re K ，自起动系数5.1=ss K ，AB 线路最大负荷电流A 120，所有阻抗均 归算至kV 115有名值。

电力系统继电保护试题以及答案一、单项选择题（本大题共15小题，每小题1分，共15分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．过电流继电器的返回系数（）A．等于0 B．小于1C．等于1 D．大于12．限时电流速断保护的灵敏系数要求（）A．大于2 B．大于1.3~1.5C．大于1.2 D．大于0.853．在中性点非直接接地电网中,由同一变电所母线引出的并列运行的线路上发生两点异相接地短路,采用不完全星形接线保护的动作情况是（）A．有机会只切除一条线路 B．有机会只切除一条线路C．100%切除两条故障线路 D．不动作即两条故障线路都不切除4．在双侧电源系统中,采用方向元件是为了提高保护的（）A．方向性 B．可靠性C．灵敏性 D．选择性5．在中性点直接接地电网中,零序功率方向继电器采用的接线方式是（）A．90°接线 B．30、3C.-3、-3D．-30、306．正方向出口相间短路,存在动作“死区”的阻抗继电器是（）A．全阻抗继电器 B．方向阻抗继电器C．偏移特性阻抗继电器 D．上抛圆阻抗继电器7．在中性点直接接地系统中，反应接地短路的阻抗继电器接线方式是（）A．0°接线 B．90°接线C．30、3D．A、A+3零序补偿电流的接线方式8．由于过渡电阻的存在，一般情况下使阻抗继电器的（）A．测量阻抗增大，保护范围减小 B．测量阻抗增大，保护范围增大C．测量阻抗减小，保护范围减小 D．测量阻抗减小，保护范围增大9．在距离保护的Ⅰ、Ⅱ段整定计算中乘以一个小于1的可靠系数，目的是为了保证保护动作的（）A．选择性 B．可靠性C．灵敏性 D．速动性10．在校验距离Ⅲ段保护远后备灵敏系数时，分支系数取最大值是为了满足保护的（）A．选择性 B．速动性C．灵敏性 D．可靠性11．距离Ⅲ段保护，采用方向阻抗继电器比采用全阻抗继电器（）A．灵敏度高 B．灵敏度低C．灵敏度一样 D．保护范围小12．高频阻波器的作用是（）A．限制短路电流 B．防止工频电流窜越C．防止高频电流窜越 D．补偿接地电流13．对于Y，d11接线变压器，为保证正常运行时差动回路两臂的电流相等，应使变压器Y侧电流互感器变比（）B．增大倍A．等于变压器变比nTC．减少倍 D．增大3倍14．发电机横差保护的作用是（）A．保护定子绕组匝间短路 B．保护定子绕组相间短路C．保护定子绕组接地短路 D．保护转子绕组一点接地故障15．对于大型发电机，反应转子表层过热的主保护是（）A．低电压起动的过电流保护 B．复合电压起动的过电流保护C．负序电流保护 D．阻抗保护二、填空题（本大题共23小题，每小题1分，共23分）请在每小题的空格中填上正确答案。

（完整版）继电保护习题和答案继电保护习题和答案一、填空1、电力系统相间短路的形式有（三相）短路和（两相）短路。

2、电力系统接地短路的形式有（两相）接地短路和（单相）接地短路。

3、电力系统发生相间短路时,（电压）大幅度下降,（电流）明显增大。

4、电力系统发生故障时,继电保护装置应（将故障部分切除）,电力系统出现不正常工作时，继电保护装置一般应（发出信号）。

6、继电保护的选择性是指继电保护动作时,只能把（故障元件）从系统中切除（无故障部分）继续运行。

7电力系统切除故障的时间包括（继电保护动作）时间和（断路器跳闸）的时间。

8、继电保护的灵敏性是指其对（保护范围内）发生故障或不正常工作状态的（反应能力）。

9、继电保护的可靠性是指保护在应动作时（不拒动）,不应动作时（不误动）。

10、继电保护装置一般是由测量部分、（逻辑部分）和（执行部分）组成。

三、选择题5、线路保护一般装设两套,两套保护的作用是（ B ）。

(A)主保护； (B)一套为主保护,另一套为后备保护； (C)后备保护。

四、简答题4、利用电力系统正常运行和故障时参数的差别,可以构成哪些不同原理的继电保.护?答：可以构成的继电保护有：)反应电流增大而动作的过电流保护；(2)反应电压降低而动作的低电压保护；(3)反应故障点到保护安装处距离的距离保护；(4)线路内部故障时，线路两端电流相位发生变化的差动保护。

一、填空1、互感器一、二次绕组的同极性端子标记通用（L1、K1）为同极性,（L2、K2）为同极性。

2、测量变换器的隔离是把互感器的（有一点接地的二次绕组）与继电保护的（逻辑回路）隔离。

3、电磁式继电器是利用电磁铁的（铁芯）与（衔铁）间的吸引作用而工作的继电器。

4、时间继电器的动作时间是从（线圈上加上规定电压值）的瞬间起至继电器（延时触点闭合）的瞬间止所经历的时间。

三、选择题1、互感器二次侧应有安全可靠的接地,其作用是（ B ）。

（A）便于测量时形成回路；（B）以防互感器一、二次绕组绝缘破坏时,高电压对二次设备及人身的危害；（C）泄漏雷电流。

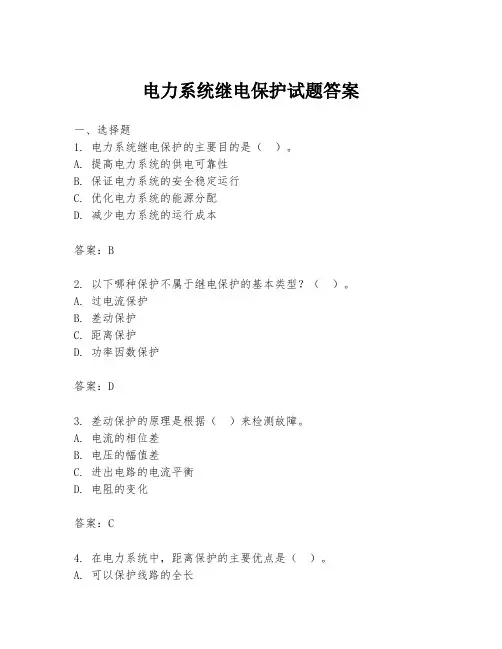

电力系统继电保护试题答案一、选择题1. 电力系统继电保护的主要目的是（）。

A. 提高电力系统的供电可靠性B. 保证电力系统的安全稳定运行C. 优化电力系统的能源分配D. 减少电力系统的运行成本答案：B2. 以下哪种保护不属于继电保护的基本类型？（）。

A. 过电流保护B. 差动保护C. 距离保护D. 功率因数保护答案：D3. 差动保护的原理是根据（）来检测故障。

A. 电流的相位差B. 电压的幅值差C. 进出电路的电流平衡D. 电阻的变化答案：C4. 在电力系统中，距离保护的主要优点是（）。

A. 可以保护线路的全长B. 动作速度快C. 可以进行选择性切除故障D. 需要的设备简单答案：C5. 过电压保护装置的作用是（）。

A. 防止系统过载B. 限制短路电流C. 保护设备免受绝缘损坏D. 维持系统电压稳定答案：C二、判断题1. 继电保护装置只有在检测到异常情况时才会动作。

（正确）2. 差动保护可以用于电动机的保护，因为它对内部故障非常敏感。

（正确）3. 距离保护是一种非选择性保护，它不能区分近端故障和远端故障。

（错误）4. 过电流保护装置通常具有时间延迟特性，以区分瞬时电流冲击和持续过载。

（正确）5. 所有类型的继电保护都应具备可靠的选择性，以确保系统在发生故障时只切除故障部分。

（正确）三、简答题1. 简述继电保护的基本原理。

答：继电保护的基本原理是通过检测电力系统中的电流、电压、相位等参数，与设定的保护值进行比较。

当检测到的参数超出正常运行范围时，保护装置将发出信号，通过断路器或其他开关设备切除故障部分，从而保护电力系统的安全稳定运行。

2. 说明差动保护和过电流保护的主要区别。

答：差动保护是基于电路进出电流的平衡原理工作的，它对被保护设备内部和外部的故障都有反应。

而过电流保护则是基于电流大小的保护，只有当电流超过设定值时才会动作，它主要用于检测电路中的过载和短路故障。

3. 距离保护是如何实现选择性切除故障的？答：距离保护通过测量电压和电流的比值（即阻抗）来判断故障位置。

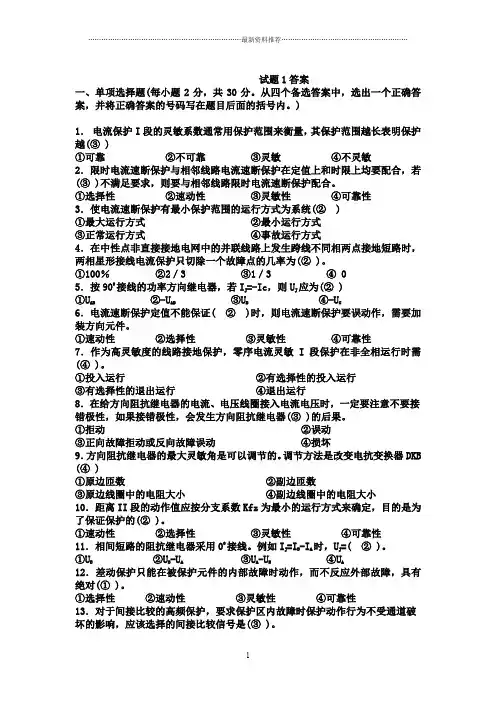

试题1答案一、单项选择题(每小题2分，共30分。

从四个备选答案中，选出一个正确答案，并将正确答案的号码写在题目后面的括号内。

)1．电流保护I段的灵敏系数通常用保护范围来衡量，其保护范围越长表明保护越(③ )①可靠②不可靠③灵敏④不灵敏2．限时电流速断保护与相邻线路电流速断保护在定值上和时限上均要配合，若(③ )不满足要求，则要与相邻线路限时电流速断保护配合。

①选择性②速动性③灵敏性④可靠性3．使电流速断保护有最小保护范围的运行方式为系统(② )①最大运行方式②最小运行方式③正常运行方式④事故运行方式4．在中性点非直接接地电网中的并联线路上发生跨线不同相两点接地短路时，两相星形接线电流保护只切除一个故障点的几率为(② )。

①100％②2／3 ③1／3 ④ 05．按900接线的功率方向继电器，若IJ =-Ic，则UJ应为(② )①UAB ②-UAB③UB④-UC6．电流速断保护定值不能保证( ② )时，则电流速断保护要误动作，需要加装方向元件。

①速动性②选择性③灵敏性④可靠性7．作为高灵敏度的线路接地保护，零序电流灵敏I段保护在非全相运行时需(④ )。

①投入运行②有选择性的投入运行③有选择性的退出运行④退出运行8．在给方向阻抗继电器的电流、电压线圈接入电流电压时，一定要注意不要接错极性，如果接错极性，会发生方向阻抗继电器(③ )的后果。

①拒动②误动③正向故障拒动或反向故障误动④损坏9．方向阻抗继电器的最大灵敏角是可以调节的。

调节方法是改变电抗变换器DKB (④ )①原边匝数②副边匝数③原边线圈中的电阻大小④副边线圈中的电阻大小10．距离II段的动作值应按分支系数Kfz为最小的运行方式来确定，目的是为了保证保护的(② )。

①速动性②选择性③灵敏性④可靠性11．相间短路的阻抗继电器采用00接线。

例如IJ =IB-IA时，UJ=( ② )。

①UB ②UB-UA③UA-UB④UA12．差动保护只能在被保护元件的内部故障时动作，而不反应外部故障，具有绝对(① )。

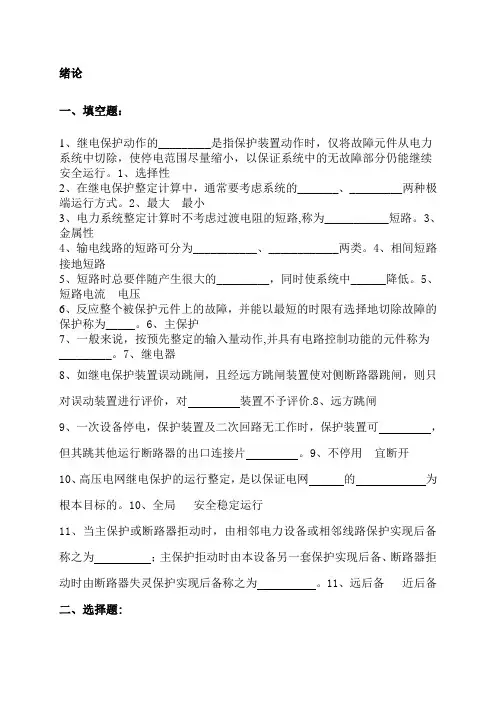

绪论一、填空题：1、继电保护动作的_________是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。

1、选择性2、在继电保护整定计算中，通常要考虑系统的_______、_________两种极端运行方式。

2、最大最小3、电力系统整定计算时不考虑过渡电阻的短路,称为___________短路。

3、金属性4、输电线路的短路可分为___________、____________两类。

4、相间短路接地短路5、短路时总要伴随产生很大的_________，同时使系统中______降低。

5、短路电流电压6、反应整个被保护元件上的故障，并能以最短的时限有选择地切除故障的保护称为_____。

6、主保护7、一般来说，按预先整定的输入量动作,并具有电路控制功能的元件称为_________。

7、继电器8、如继电保护装置误动跳闸，且经远方跳闸装置使对侧断路器跳闸，则只对误动装置进行评价，对装置不予评价.8、远方跳闸9、一次设备停电，保护装置及二次回路无工作时，保护装置可，但其跳其他运行断路器的出口连接片。

9、不停用宜断开10、高压电网继电保护的运行整定，是以保证电网的为根本目标的。

10、全局安全稳定运行11、当主保护或断路器拒动时，由相邻电力设备或相邻线路保护实现后备称之为；主保护拒动时由本设备另一套保护实现后备、断路器拒动时由断路器失灵保护实现后备称之为。

11、远后备近后备二、选择题:1、继电保护装置是由______组成的。

（A)二次回路各元件；（B)测量元件、逻辑元件、执行元件；（C）包括各种继电器、仪表回路；（D）仪表回路。

1、B2、线路继电保护装置在该线路发生故障时,能迅速将故障部分切除并______。

（A)自动重合闸一次；（B）发出信号；（C）将完好部分继续运行;（D）以上三点均正确。

2、B3、继电器按其结构形式分类，目前主要有______。

（A)测量继电器和辅助继电器；（B）电流型和电压型继电器；（C）电磁型、感应型、整流型和静态型;(D)启动继电器和出口继电器。

电力系统继电保护试题以及答案一、单项选择题（本大题共15小题，每小题1分,共1５分）在每小题列出的四个备选项中只有一个是符合题目要求的,请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.过电流继电器的返回系数( ）Ａ.等于0 B．小于1Ｃ．等于１ D．大于１2．限时电流速断保护的灵敏系数要求（)A．大于２Ｂ．大于１.3~1．5C.大于1.2D.大于0.８５３.在中性点非直接接地电网中,由同一变电所母线引出的并列运行的线路上发生两点异相接地短路，采用不完全星形接线保护的动作情况是( )A．有机会只切除一条线路Ｂ．有机会只切除一条线路C．100%切除两条故障线路 D.不动作即两条故障线路都不切除4．在双侧电源系统中,采用方向元件是为了提高保护的( )Ａ.方向性Ｂ．可靠性C．灵敏性Ｄ.选择性5．在中性点直接接地电网中,零序功率方向继电器采用的接线方式是（ )A．９０°接线Ｂ.3０、3C.-３、-3D．-30、30６．正方向出口相间短路,存在动作“死区”的阻抗继电器是( )A.全阻抗继电器B.方向阻抗继电器C．偏移特性阻抗继电器 D.上抛圆阻抗继电器7.在中性点直接接地系统中,反应接地短路的阻抗继电器接线方式是( ）A.０°接线 B．90°接线C．30、３０D.A、A+3零序补偿电流的接线方式8.由于过渡电阻的存在，一般情况下使阻抗继电器的（）A.测量阻抗增大,保护范围减小Ｂ.测量阻抗增大，保护范围增大C.测量阻抗减小，保护范围减小 D.测量阻抗减小，保护范围增大９.在距离保护的Ⅰ、Ⅱ段整定计算中乘以一个小于1的可靠系数，目的是为了保证保护动作的( )A.选择性 B．可靠性Ｃ．灵敏性 D.速动性1０.在校验距离Ⅲ段保护远后备灵敏系数时，分支系数取最大值是为了满足保护的（)A.选择性B.速动性C．灵敏性 D.可靠性11．距离Ⅲ段保护，采用方向阻抗继电器比采用全阻抗继电器( )Ａ．灵敏度高Ｂ.灵敏度低C.灵敏度一样D.保护范围小１2.高频阻波器的作用是( )A.限制短路电流B.防止工频电流窜越Ｃ．防止高频电流窜越 D.补偿接地电流13．对于Y，d１１接线变压器，为保证正常运行时差动回路两臂的电流相等，应使变压器Y侧电流互感器变比( )B.增大倍A.等于变压器变比nTC．减少倍Ｄ.增大3倍14.发电机横差保护的作用是（）A.保护定子绕组匝间短路B.保护定子绕组相间短路C．保护定子绕组接地短路Ｄ.保护转子绕组一点接地故障１5．对于大型发电机，反应转子表层过热的主保护是（)A．低电压起动的过电流保护Ｂ．复合电压起动的过电流保护Ｃ.负序电流保护Ｄ.阻抗保护二、填空题（本大题共２３小题，每小题1分,共２3分)请在每小题的空格中填上正确答案。

电力系统继电保护试题以及答案 1．过电流继电器的返回系数（B ）A ．等于0???????????????????????????????????????????????B ．小于1C ．等于1???????????????????????????????????????????????D ．大于12．限时电流速断保护的灵敏系数要求（ B ）A ．大于2???????????????????????????????????????????????B ．大于1.3~1.5C ．大于1.2????????????????????????????????????????????D ．大于0.853．在中性点非直接接地电网中,由同一变电所母线引出的并列运行的线路上发生两点异相接地短路,采用不完全星形接线保护的动作情况是（ A ）A ．有机会只切除一条线路?????????????????B ．有机会只切除一条线路C ．100%切除两条故障线路????????????????????D ．不动作即两条故障线路都不切除4．在双侧电源系统中,采用方向元件是为了提高保护的（ D ）A ．方向性??????????????????????????????????????????????B ．可靠性C ．灵敏性??????????????????????????????????????????????D ．选择性5．在中性点直接接地电网中,零序功率方向继电器采用的接线方式是（ D ）A ．90°接线??????????????????????????????????????????B ．30、30 C.-3、-3???????????????????????????????????????????????????????????????????????????????? D ．-30、30 6．正方向出口相间短路,存在动作“死区”的阻抗继电器是（ B ）A ．全阻抗继电器???????????????????????????????????B ．方向阻抗继电器C ．偏移特性阻抗继电器?????????????????????????D ．上抛圆阻抗继电器7．在中性点直接接地系统中，反应接地短路的阻抗继电器接线方式是（ D ）A ．0°接线????????????????????????????????????????????B ．90°接线C ．30、30????????????????????????????????????????D ．A 、A +30零序补偿电流的接线方式8．由于过渡电阻的存在，一般情况下使阻抗继电器的（ A ）A ．测量阻抗增大，保护范围减小???????????B ．测量阻抗增大，保护范围增大C ．测量阻抗减小，保护范围减小???????????D ．测量阻抗减小，保护范围增大9．在距离保护的Ⅰ、Ⅱ段整定计算中乘以一个小于1的可靠系数，目的是为了保证保护动作的（ A ）A ．选择性??????????????????????????????????????????????B ．可靠性C ．灵敏性??????????????????????????????????????????????D ．速动性10．在校验距离Ⅲ段保护远后备灵敏系数时，分支系数取最大值是为了满足保护的（ C ）A．选择性?????????????????????????????????????????????? B．速动性C．灵敏性?????????????????????????????????????????????? D．可靠性11．距离Ⅲ段保护，采用方向阻抗继电器比采用全阻抗继电器（ A ）A．灵敏度高?????????????????????????????????????????? B．灵敏度低C．灵敏度一样??????????????????????????????????????? D．保护范围小12．高频阻波器的作用是（ C ）A．限制短路电流??????????????????????????????????? B．防止工频电流窜越C．防止高频电流窜越???????????????????????????? D．补偿接地电流13．对于Y，d11接线变压器，为保证正常运行时差动回路两臂的电流相等，应使变压器Y 侧电流互感器变比（ B ）A．等于变压器变比nT?????????????????????????????????????????????????????????B．增大倍C．减少倍???????????????????????????????????????? D．增大3倍14．发电机横差保护的作用是（ A ）A．保护定子绕组匝间短路????????????????????? B．保护定子绕组相间短路C．保护定子绕组接地短路????????????????????? D．保护转子绕组一点接地故障15．对于大型发电机，反应转子表层过热的主保护是（C）A．低电压起动的过电流保护?????????????????? B．复合电压起动的过电流保护C．负序电流保护??????????????????????????????????? D．阻抗保护二、填空题（本大题共23小题，每小题1分，共23分）?????? 请在每小题的空格中填上正确答案。
