石子试验报告(表)

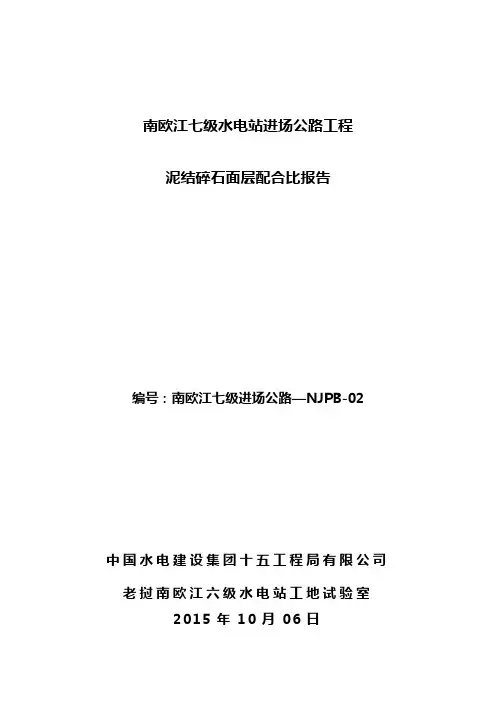

南欧江七级水电站进场公路工程泥结碎石面层配合比报告编号：南欧江七级进场公路—NJPB-02中国水电建设集团十五工程局有限公司老挝南欧江六级水电站工地试验室2015年10月06日检测报告：老挝南欧江七级水电站进场公路泥结碎石面层配合比报告共6页检测类别：泥结碎石面层配合比检测样品名称：粘土、集料等。

检测依据：《公路路面基层施工技术规范》JTJ 034-2000、《公路土工试验规程》JTG E40-2007、《公路工程无机结合料稳定材料试验规程》JTG E51-2009、《公路工程集料试验规程》JTG E42—2005等主要检测设备：电子天平、电子台秤、电子计重称、静水力学天平、烘箱、标准筛、液塑限联合测定仪、击实仪等。

检测人：杨关锋、王大强、王博、郭占飞等报告编写人：审核人：批准人：老挝南欧江七级水电站进场公路泥结碎石面层配合比试验报告一、工程概述老挝南欧江七级水电站进场公路：起点位于奈诺至要房村公路与老挝1A号公路交叉口，路线自西向东展线，在桩号K35+000附近路线转向东北方向展线。

路线至大新坡村时为路线最高点，之后跨过大新坡垭口，开始自西向东降坡到终点，终点位于南欧江七级水电站苗家寨附近（坝址区），进场公路场外段采用全幅满铺泥结碎石路面结构，路基、路面宽度为6.0m，宽度组成为：2×3.0m（行车道）=6.0m；场内段（K91+900～K93+444.767段）路基宽度为8.5m，路面宽度为7.5m，宽度组成为：2×3.75m（行车道）+2×0.5m（硬路肩）=8.5m；场内段路面为C35水泥混凝土路面。

场外段路面结构形式为：25cm级配碎石基层+15cm泥结碎石面层+2cm磨耗层+1cm保护层。

二、设计原则采用南欧江七级水电站进场道路合同段就近原材料进行泥结碎石配合比设计，在完成原材料指标基础上，因泥结碎石面层设计目前无针对性规范规程支持，混合料组成设计参照《公路路面基层施工技术规范》JTJ 034-2000中石灰土稳定土有关规定进行，参考规范及图纸设计进行配合比设计，确定最佳级配曲线、最佳含水率和最大干密度。

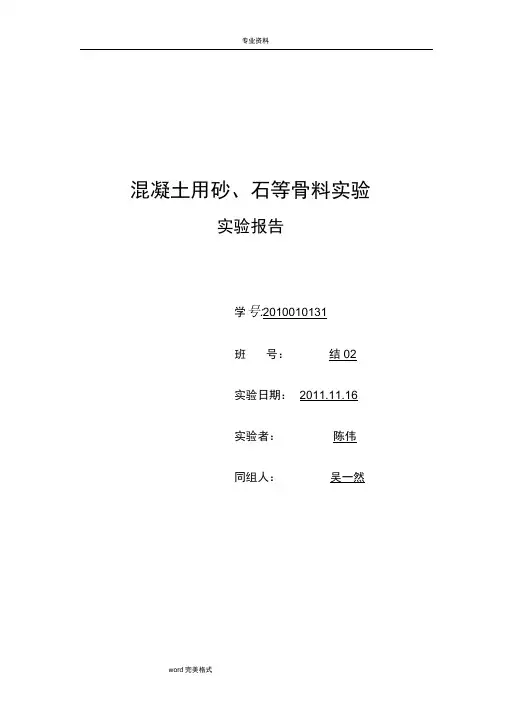

混凝土用砂、石等骨料实验实验报告学号:2010010131班号：结02实验日期：2011.11.16实验者：陈伟同组人：吴一然建筑材料第三次实验// ///区累计筛余百分比在85%~71%属于I区，在70%~41%勺属于n 区，在40%~16% 的属于川区。

实验目的1、学习砂筛分析和石子捣实密度的试验方法；2、通过砂的筛分析实验，判断砂的粗、细和砂的级配是否合格；3、了解石子的针、片状颗粒含量、压碎指标松堆密度等试验方法;4、了解轻骨料的筒压强度测试方法。

二、实验内容1、砂表观密度测定；2、砂筛分析试验；3、石子捣实密度试验；4、石子针状、片状颗粒含量测定（演示）；5、石子压碎指标测定（演示）；6、轻骨料筒压强度试验（演示）。

三、实验原理1、表观密度的定义：3包含闭孔体积在内的单位体积的质量，称材料的表观密度。

（单位：g/cm）,如果两次实验结果的平均值作为测定值，如两次结果之差大于0.02g/cm 3，应重新进行实验。

2、细度模数:砂的粗细程度用通过累计筛余百分比计算的细度模数（M）表示，其计算公式为(A2 A3 ' A4 ' A5 ' A6) _ 5 A iX100 —A（1）式中，A1、A2……A6分别为5.00、2.50……0.160 mm 孔筛上的累计筛余百分率；（2）砂按细度模数（Mx）分粗、中、细和特细四种规格，由所测细度模数按规定评定该砂样的粗细程度；（3）用M=3.7~3.1 为粗砂，3.0~2.3 为中砂，2.2~1.6 为细砂，1.5~0.7 为特细砂来评定该砂的粗细程度。

并根据0.630mm筛所在的区间判断砂子属于哪个B3、石子捣实密度实验要求及说明： 1) 通过对两种单粒级石子不同比例的搭配 ，观察其捣实密度的变化 ，画出石子比例和捣实密度的曲线，并进行分析；2) 实验使用的石子是石灰岩碎石 ,粒径分别为5 — 10mm,10-20mm 单粒级； 3) 所用容积升体积为10L ; 4) 石子的称量总质量为 20Kg 。

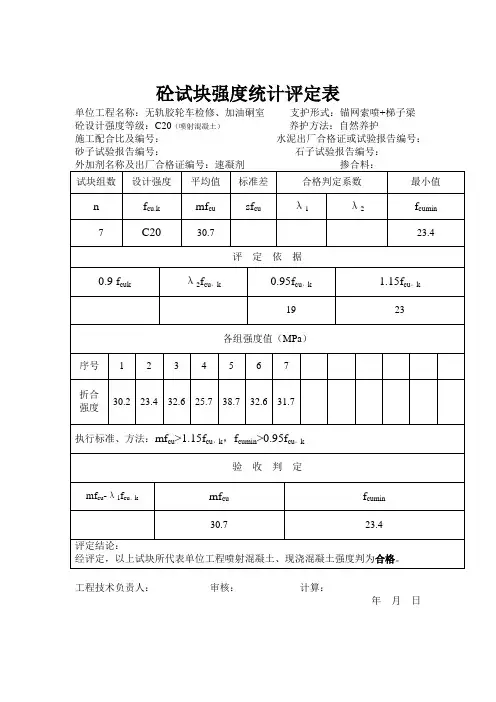

砼试块强度统计评定表
单位工程名称：无轨胶轮车检修、加油硐室支护形式：锚网索喷+梯子梁砼设计强度等级：C20（喷射混凝土）养护方法：自然养护
施工配合比及编号：水泥出厂合格证或试验报告编号：砂子试验报告编号：石子试验报告编号：
工程技术负责人：审核：计算：
年月日
砼试块强度统计评定表
单位工程名称：无轨胶轮车检修、加油硐室支护形式：锚网索喷+梯子梁
砼设计强度等级：C20（混凝土）养护方法：自然养护
施工配合比及编号：水泥出厂合格证或试验报告编号：
工程技术负责人：审核：计算：
年月日
砼试块强度统计评定表
单位工程名称：无轨胶轮车检修、加油硐室支护形式：锚网索喷+梯子梁
砼设计强度等级：C30（混凝土）养护方法：自然养护
施工配合比及编号：水泥出厂合格证或试验报告编号：
工程技术负责人：审核：计算：
年月日。

钢筋质量证明书及复试报告汇总表序号钢筋规格型号生产厂家合格证编号进场数量进场日期复试报告编号报告日期复试结果主要使用部位及有关说明索见卷册项目技术负责人记录人其它钢材质量证明书及复试报告汇总表序号钢材规格生产厂家合格证编号进场数量进场日期复试报告编号报告日期复试结果主要使用部位及有关说明索见卷册项目技术负责人记录人水泥出厂质量证明书及复试报告汇总表序号标号生产厂家合格证编号进场数量进场日期复试报告编号报告日期复试结果主要使用部位及有关说明索见卷册项目技术负责人记录人砂子试验报告汇总表序号源产地进场数量进场日期复试报告编号报告日期复试结果主要使用部位及关说明索见卷册项目技术负责人记录人石子试验报告汇总表序号源产地进场数量进场日期复试报告编号报告日期复试结果主要使用部位及关说明索见卷册项目技术负责人记录人焊材质量证明书汇总表序号焊材名称规格型号生产厂家批号进场数量进场日期索见卷册项目技术负责人记录人记录人其它材料质量证明书及复试报告汇总表序号名称生产厂家合格证编号进场数量进场日期复试报告编号报告日期复试结果主要使用部位及有关说明索见卷册项目技术负责人记录人钢筋连接试验报告汇总表序号钢筋型号规格连接方式代表部位进场数量取样日期试验报告编号报告日期试验结果试件性质项目技术负责人记录人沉降观测记录测点测点相对标高（m)年月日年月日年月日年月日年月日年月日年月日年月日标高（mm)本次沉降（mm)累计沉降（mm)标高（mm)本次沉降（mm)累计沉降（mm)标高（mm)本次沉降（mm)累计沉降（mm)标高（mm)本次沉降（mm)累计沉降（mm)标高（mm)本次沉降（mm)累计沉降（mm)标高（mm)本次沉降（mm)累计沉降（mm)标高（mm)本次沉降（mm)累计沉降（mm)标高（mm)本次沉降（mm)累计沉降（mm)工程状态设备状态仪器型号计量编号观测人校核人。

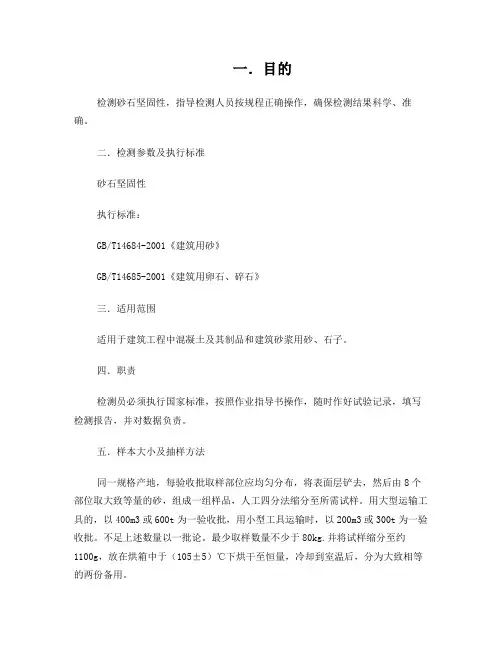

一．目的检测砂石坚固性，指导检测人员按规程正确操作，确保检测结果科学、准确。

二．检测参数及执行标准砂石坚固性执行标准：GB/T14684-2001《建筑用砂》GB/T14685-2001《建筑用卵石、碎石》三．适用范围适用于建筑工程中混凝土及其制品和建筑砂浆用砂、石子。

四．职责检测员必须执行国家标准，按照作业指导书操作，随时作好试验记录，填写检测报告，并对数据负责。

五．样本大小及抽样方法同一规格产地，每验收批取样部位应均匀分布，将表面层铲去，然后由8个部位取大致等量的砂，组成一组样品，人工四分法缩分至所需试样。

用大型运输工具的，以400m3或600t为一验收批，用小型工具运输时，以200m3或300t为一验收批。

不足上述数量以一批论。

最少取样数量不少于80kg.并将试样缩分至约1100g，放在烘箱中于（105±5）℃下烘干至恒量，冷却到室温后，分为大致相等的两份备用。

六．仪器设备1．电子天平：编号JC601，精度0.1g;2. GY65鼓风烘箱:编号JC411；3. 三脚网篮：用金属丝制成，网篮直径和高均为70mm，网的筛孔应不大于所盛试样中最小粒径的一半；4．比重计；4. 容器：瓷缸，容积不小于10 L；5. 硫酸钠溶液、氯化钡溶液。

七．环境条件常温下物理试验内进行。

八．检测步骤及数据处理1．砂子、石子样品准备砂子：将试样缩分至约2000 g。

把试样倒入容器中，用水浸泡、淋洗干净后，放在烘箱中于(105±5)℃下烘干至恒量，待冷却至室温后，筛除大于4.75 mm 及小于300μm的颗粒,然后按颗粒级配筛分方法筛分成300μm--600μm，600μm—1.18 mm,1.18 mm—2.36 mm和2.36 mm--4.75 mm四个料级备用。

称取各粒级试样各=100g，精确0.1g。

石子：将试样缩分至满足表规定的数量（见表1），用水淋洗干净，放在烘箱中于（105±5）℃ 下烘干至恒量，待冷却至室温后，筛除小于4.75 mm的颗粒，然后按筛孔大小顺序筛分后备用。

混凝土粗骨料试验报告单检测单位： 石子类别：工程名称： 材料产地：工程部位： 代表数量：委托单位： 委托日期：施工单位： 报告日期：执行标准：SDJ207－82、SD105－82、JGJ53－92、GB/T14685－2001 试验编号技术负责： 审核： 试验：海南保庆建筑工程质量检测有限公司实验项目规范（设计）指标 实验结果实验项目规范（设计） 指标实验结果堆积密度（kg/m ³） ＞1350 超径（%） / 表观密度（kg/m ³） ＞2550 逊径（%） / 吸水率（%） ＜2.5 软弱颗粒含量（%） / 表面含水率（%） / 压碎指标值（%） ＜16 含泥量（%） ＜1.0 有机质含量 浅于标准色 泥块含量（%） 不允许 坚固性 / 针片状颗粒含量（%）＜15 抗磨损 / 空隙率（% ）＜47碱活性判定/颗 粒 级 配筛孔尺寸（mm ） 80 63 50 40 31.5 25 20 16 105 2.5 标准颗粒级配范围累计筛余量（%） 实际累计筛余（%）~实验结果评语 符合 SDJ207－82、SD105－82、JGJ53－92、 GB/T14685－2001标准备注 仅对来样负责砂 试 验 报 告 单检测单位： 材料产地：工程名称： 代表数量：工程部位： 委托日期：委托单位： 报告日期：施工单位： 试验编号执行标准：SD105－82、SDJ207－82、JGJ52－92、GB/T14684－2001技术负责： 审核： 试验： 海南保庆建筑工程检测有限公司试验项目要求指标试验结果试验项目 要求指标试验结果堆积密度（kg/m ³） ＞1350 坚固性（%） ／ 表观密度（kg/m ³） ＞2540 轻物质含量（%） ／ 含泥量（%） ＜3.0 空隙率（%） ＜47 云母含量（%） ＜2.0 硫酸盐、硫化物含量（%）／ 含水率（%） ／ 碱活性 ／ 吸水率（%） ／ SO3测定（%） ／ 泥块含量（%）不允许有机物含量 浅于标准色颗 粒 级 配筛孔尺寸 10.00 5.00 2.50 1.25 0.160 Ⅰ区 累计 筛余（%）Ⅱ区Ⅲ区 试验 结果 累计筛余（%）细度模数 级配区评 语符合 SD105－82、SDJ207－82、JGJ52－92、GB/T14684－2001标准。

石的检验方法1、碎石的筛分析试验（1）本方法使用于测定碎石的颗粒级配（2）设备仪器1）方孔筛：孔径为2.63 mm、4.75 mm、9.50 mm、16.0 mm、19.0 mm、26.5 mm、31.5 mm、37、5 mm、53.0 mm、75.0 mm 及90.0mm的筛各一只，并附有筛底和筛盖（筛框内径为300 mm）。

2）台秤——台秤的称量10kg，感量1g；3）烘箱——温度控制范围为（150 ±5）℃；4）搪瓷盘、毛刷等。

（3）试样制备试验前，应将所取样品根据不同规格按表1——1缩分为最少质量的试样，并烘干或风干后备用。

表1——1 筛分析所需试样的最少质量（4）检测流程1）按材料进场规格按表1——1的规定称取试样，精确到1g。

2）将套筛放在摇筛机上，摇10min；取下套筛，按筛孔大小顺序再逐个用手筛，筛至每分钟通过量小鱼试样重量的千分之一为止。

通过的颗粒并入下一号筛中，并和下一号筛中的试样一起过筛，这样顺序进行，直至各号筛全部筛完为止。

注：当筛余的颗粒粒径大于20mm时，在筛分过程中，允许用手拔动颗粒。

3）称出各号筛的筛中剩余量，精确到1g。

（5）结果计算1）计算分计筛余百分率（各筛筛中剩余量与试样总质量之比），精确至0.1%；2）计算累计筛余百分率（该号筛的分计筛余百分率加上该号筛以上各筛余分计百分率之总和），精确至1%。

筛分后，如每号筛的筛余量与筛底的筛余量之和同原试样之差超过1%时，须重新实验。

3）根据各号筛的累计筛余百分率，评定该试样的颗粒级配。

2、碎石含泥量试验（1）本方法适用于测定碎石中的含泥量。

（2）仪器设备1）天平——称量10kg,感量1g；2）烘箱——温度控制范围为（105±5）℃3）方孔筛——孔径为1.18 mm及70μm的筛各一只。

4）容器——要求淘洗试样时，保持试样不溅出；5）搪瓷盘、毛刷等（3）试样制备将样品缩分至表1——2所规定的量（注意防止细粉丢失），并置于温度为（105±5）℃的烘箱内烘干至恒量，冷却至室温后分成大致相等的两份备用。

混凝土用砂、石等骨料实验实验报告学号： 2010010131班号：结 02实验日期： 2011.11.16实验者：陈伟同组人：吴一然建筑材料第三次实验一、 实验目的1、 学习砂筛分析和石子捣实密度的试验方法；2、 通过砂的筛分析实验，判断砂的粗、细和砂的级配是否合格；3、了解石子的针、片状颗粒含量、压碎指标松堆密度等试验方法；4、了解轻骨料的筒压强度测试方法。

二、 实验内容1、砂表观密度测定；2、砂筛分析试验；3、石子捣实密度试验；4、石子针状、片状颗粒含量测定（演示）；5、石子压碎指标测定（演示）；6、轻骨料筒压强度试验（演示）。

三、 实验原理1、 表观密度的定义：包含闭孔体积在内的单位体积的质量,称材料的表观密度。

（单位：g/cm 3），如果两次实验结果的平均值作为测定值，如两次结果之差大于0.02g/cm 3，应重新进行实验。

2、 细度模数：砂的粗细程度用通过累计筛余百分比计算的细度模数（M x ）表示，其计算公式为（1） 式中，A1、A2……A6分别为5.00、2.50……0.160 mm 孔筛上的累计筛余百分率；（2） 砂按细度模数(Mx)分粗、中、细和特细四种规格，由所测细度模数按规定评定该砂样的粗细程度；（3）用M x =3.7~3.1为粗砂，3.0~2.3为中砂，2.2~1.6为细砂，1.5~0.7为特细砂来评定该砂的粗细程度。

并根据0.630mm 筛所在的区间判断砂子属于哪个区累计筛余百分比在85%~71%的属于Ⅰ区，在70%~41%的属于Ⅱ区，在40%~16%的属于Ⅲ区。

11654321005)(A A A A A A A M x --++++=3、石子捣实密度实验要求及说明：1)通过对两种单粒级石子不同比例的搭配,观察其捣实密度的变化,画出石子比例和捣实密度的曲线 ,并进行分析；2)实验使用的石子是石灰岩碎石,粒径分别为5—10mm,10-20mm单粒级；3)所用容积升体积为10L；4)石子的称量总质量为20Kg。
