工艺文件格式

工艺文件编写规定1.主题内容与适用范围本标准规定了产品用工艺文件的类型格式、组成及填写方法。

本标准适用于本企业生产的产品及其组成部分在组织生产和生产准备过程中工艺文件的编制工作。

2. 引用标准GB 1.1-2011 标准化工作导则标准编写的基本规定GB 4457.3-84 机械制图字体3. 一般规定工艺文件的文字表达准确、简明、通俗易懂，逻辑严谨，避免产生不易理解或不同理解的可能性、工艺文件术语、符号和计量单位应符合有关标准。

字体符号GB4457.3-84。

4. 工艺文件类型4.1 专用工艺文件针对某一个产品或零、部整件所编写的通用工艺文件。

4.2 典型工艺文件为一组结构及工艺特征相似的零、部件所设计的通用工艺文件。

4.3 工艺细则为某一专业工种共同遵守的通用操作规程。

4.4 汇总表按产品汇总某一工艺细则、某一典型工艺及汇总简易装配件或编制工艺图册等。

4.5 材料消耗工艺定额明细表在一定的生产条件下，生产单位产品或零件所需消耗材料的数量标准。

4.6 工艺路线分配表产品或零部件在生产过程中，由毛坯准备到成品包装入库的全部工艺过程的先后顺序分配表。

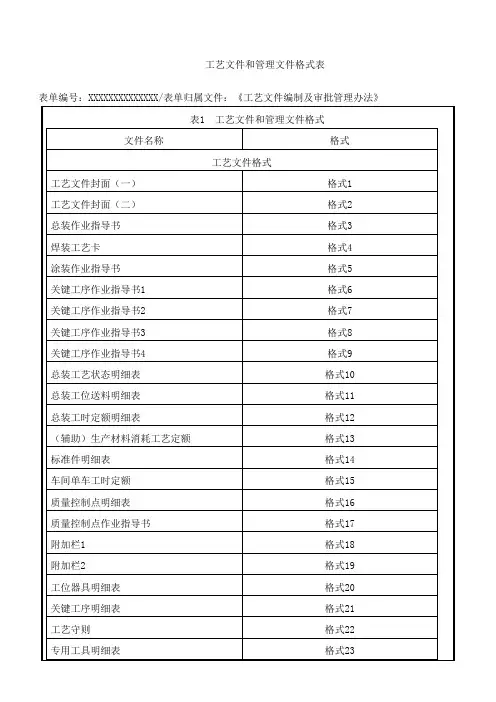

5. 工艺文件的格式公司采用的工艺文件格式列于下表中，供工艺设计人员选用：6 工艺文件的组成6.1 专用工艺文件6.1.1 复杂机械加工零件工艺文件1、艺表1(1a)2、艺表 23、艺表20（20 a）4、艺表24（放在有关工序之后）6.1.2 一般机械加工及冲压零件工艺文件1、艺表1(1a)2、艺表 23、艺表21（21a）4、艺表24（放在有关工序之后）6.1.3 焊接工艺文件1、艺表1（1a）2、艺表 23、艺表22（22a）6.1.4 装配、绕线工艺文件1、艺表1（1a）2、艺表 23、艺表74、艺表235、艺表25（放在没有检验点工序之后与本工序一起编页）6、艺表246.2 典型工艺文件根据工艺特点，工艺文件组成格式参照6.16.3汇总表1、艺表 1（1a）2、艺表 66.4 工艺路线分配表1、艺表 1（1a）2、艺表 243、艺表 56.5各厂材料消耗工艺定额明细表艺表 36.6 产品材料消耗工艺定额综合明细表艺表 4注：艺表24使用情况根据工艺文件复杂程度可增减，或放在首页、末页或某工序之后。

工艺文件格式样板-回复[工艺文件格式样板]，以下是一步一步回答1500-2000字文章。

标题：工艺文件格式样板引言：工艺文件是指用于描述产品设计和制造过程的规范性文件，是工艺部门进行产品制造所需的重要依据。

在工艺文件中，涵盖了从产品设计到生产的各个环节，包括工艺流程、设备要求、质量标准等内容。

本文将详细介绍工艺文件的格式样板，帮助提高工艺文件的规范性和可读性。

一、文件标识工艺文件首先应明确标识，使得文件易于识别和管理。

在文件标识中应包含以下内容：1. 文件类型：明确工艺文件的种类，如工艺流程说明、设备清单等。

2. 文件编号：为每个工艺文件分配唯一的编号，方便追踪和管理。

3. 文件标题：简明扼要地描述工艺文件的主旨。

二、文件版本管理有效的版本管理是保证工艺文件正确和一致性的重要手段。

在文件版本管理中应包含以下内容：1. 版本号：为每个工艺文件的每个版本分配唯一的版本号，方便追踪和识别。

2. 版本日期：明确每个版本的创建或更改日期，方便查阅和比对。

三、文件目录文件目录是工艺文件的重要组成部分，可以使读者快速了解文件内容和寻找所需信息。

在文件目录中应包含以下内容：1. 文件章节：将文件内容划分为多个章节，按照逻辑顺序进行排列。

2. 章节标题：对每个章节进行简明的描述，体现主题和要点。

四、正文格式工艺文件的正文格式应清晰、简洁，内容要点突出。

在正文格式中应包含以下要素：1. 标题和编号：对每个小节进行标题和编号，使读者能够快速浏览和定位所需信息。

2. 文字描述：用简明扼要的语言描述工艺过程、设备要求、质量标准等内容，突出关键信息。

3. 图表插图：通过插入适当的图表和插图，帮助读者更好地理解工艺流程和设备配置。

4. 正文层次：合理设置标题的层次结构，使读者能够清晰理解各个主题和子主题之间的关系。

五、附件和参考资料工艺文件的附件和参考资料是对正文进行补充和支持的重要内容。

在附件和参考资料中应包含以下要点：1. 附件列表：将附件列出并编号，方便读者查阅。

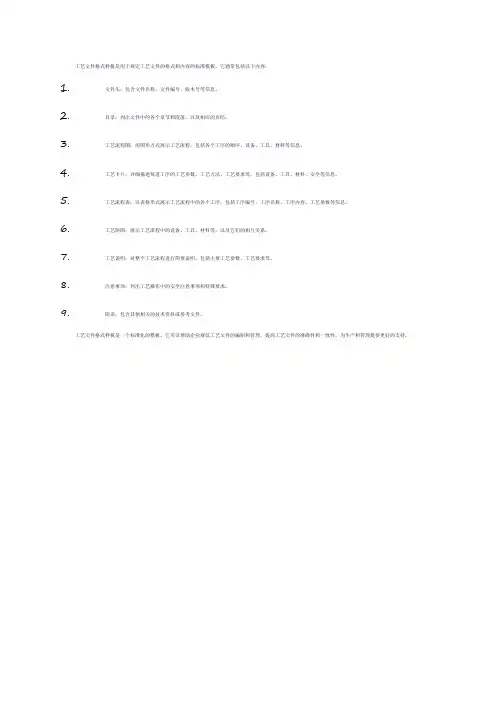

工艺文件格式样板是用于规定工艺文件的格式和内容的标准模板。

它通常包括以下内容：
1.文件头：包含文件名称、文件编号、版本号等信息。

2.目录：列出文件中的各个章节和段落，以及相应的页码。

3.工艺流程图：用图形方式展示工艺流程，包括各个工序的顺序、设备、工具、材料等信息。

4.工艺卡片：详细描述每道工序的工艺参数、工艺方法、工艺要求等，包括设备、工具、材料、安全等信息。

5.工艺流程表：以表格形式展示工艺流程中的各个工序，包括工序编号、工序名称、工序内容、工艺参数等信息。

6.工艺附图：展示工艺流程中的设备、工具、材料等，以及它们的相互关系。

7.工艺说明：对整个工艺流程进行简要说明，包括主要工艺参数、工艺要求等。

8.注意事项：列出工艺操作中的安全注意事项和特殊要求。

9.附录：包含其他相关的技术资料或参考文件。

工艺文件格式样板是一个标准化的模板，它可以帮助企业规范工艺文件的编制和管理，提高工艺文件的准确性和一致性，为生产和管理提供更好的支持。

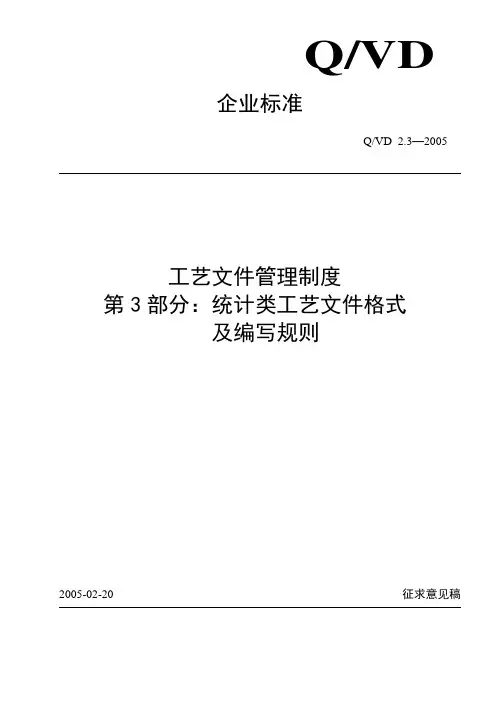

Q/VD企业标准工艺文件管理制度第3部分：统计类工艺文件格式及编写规则前言本标准规定了工艺文件的管理办法，是编制工艺文件的依据。

本标准由5部分组成。

—第1部分工艺文件的完整性—第2部分工艺文件编制的一般要求—第3部分统计类工艺文件格式及编写规则—第4部分规程类工艺文件格式及编制规则—第5部分工艺文件签署规定本部分标准是《工艺文件管理制度》的第3部分，统计类工艺文件格式及编写规则本部分起草单位：设计部本部分主要起草人：工艺文件管理制度第3部分统计类工艺文件格式及编写规则1范围本标准规定了统计类工艺文件格式及填写规则。

2引用文件下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后所有的修改（不包括勘误的内容）或修订版均不适应于本标准，凡是不注日期的引用文件，其最新版本适用于本标准。

3格式工艺文件目录 Q/G—51工艺总方案 Q/G—52产品工艺路线表 Q/G—53主要材料消耗工艺定额明细表 Q/G--54主要材料消耗工艺定额汇总表 Q/G—55辅助材料消耗工艺定额汇总表 Q/G—56工艺装备明细表 Q/G—57关键工序明细表 Q/G—58外协件明细表 Q/G—594填写规则4.1 工艺文件目录4.1.1 用途用于编写工艺文件总目录或编写装订成册的工艺文件目录。

4.1.2 填写方法工艺文件目录填写方法见表1。

用于编写工艺文件总目录时，按完整性要求填写，用于编写工艺文件目录时，按产品零、部、组件代号的顺序填写。

4.2 工艺总方案4.2.1 用途工艺总方案是对产品工艺准备工作起指导作用的纲领性文件，也是制定生产计划、估算成本的重要参考文件。

4.2.2 填写方法工艺总方案见表2。

Q/G—52用于填写产品研制、工艺准备的数据统计， Q/G—52a用于编写工艺总方案文字内容部分。

4.3 产品工艺路线表4.3.1 用途产品全部零、部、组件（设计部门提出的外购件除外）在生产过程中所经过工种的工艺流程，供工艺部门和生产计划调度部门使用。

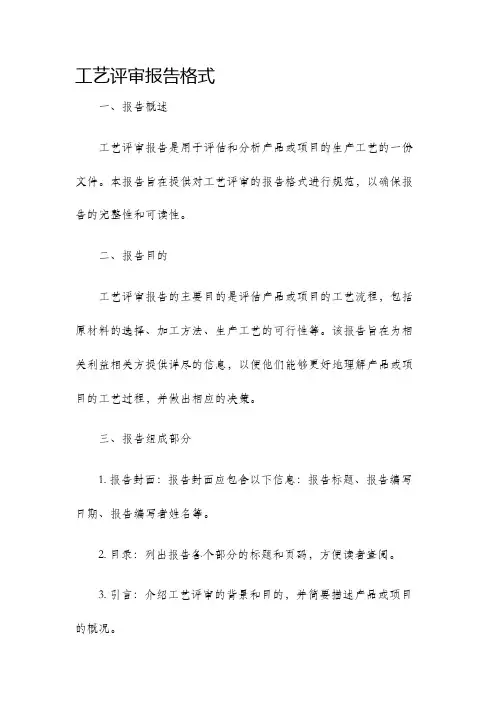

工艺评审报告格式一、报告概述工艺评审报告是用于评估和分析产品或项目的生产工艺的一份文件。

本报告旨在提供对工艺评审的报告格式进行规范，以确保报告的完整性和可读性。

二、报告目的工艺评审报告的主要目的是评估产品或项目的工艺流程，包括原材料的选择、加工方法、生产工艺的可行性等。

该报告旨在为相关利益相关方提供详尽的信息，以便他们能够更好地理解产品或项目的工艺过程，并做出相应的决策。

三、报告组成部分1. 报告封面：报告封面应包含以下信息：报告标题、报告编写日期、报告编写者姓名等。

2. 目录：列出报告各个部分的标题和页码，方便读者查阅。

3. 引言：介绍工艺评审的背景和目的，并简要描述产品或项目的概况。

4. 工艺评审方法：说明工艺评审所采用的方法和步骤，包括评审人员的组成、评审过程的时间安排等。

5. 工艺流程分析：对产品或项目的工艺流程进行详细的分析和评估。

包括原材料的选取、关键工序的分析、工艺参数的设定等。

6. 工艺问题分析：对工艺流程中存在的问题进行分析和解释。

包括可能存在的质量问题、生产效率问题、成本问题等。

7. 工艺改进建议：根据工艺问题的分析，提出相应的改进建议。

包括优化工艺流程、改进设备、使用新的材料等。

8. 结论：总结工艺评审的结果，并提出对产品或项目工艺的建议和意见。

9. 参考文献：列出报告中引用的参考文献，确保报告的准确性和可信度。

四、报告编写要求1. 报告语言：报告应使用简练、准确、规范的语言进行描述，避免使用含糊不清的词汇或术语。

2. 表格和图表：如果需要使用表格和图表来说明工艺流程或问题分析等内容，应保证其清晰易读，并在文中进行恰当的引用。

3. 逻辑清晰：报告应有清晰的逻辑结构，各部分之间应有明确的联系和衔接。

4. 信息准确性：报告所提供的信息应准确可靠，应注意核对数据和事实的真实性。

五、报告审查和修改在编写工艺评审报告之后，应进行审查和修改。

审查的主要目的是确保报告的准确性和一致性，并对可能存在的问题进行修正和完善。

工艺文件格式样板-回复工艺文件格式样板是工艺制造中非常重要的一部分，它有助于确保整个制造过程的准确性和一致性。

在以下内容中，我将一步一步回答关于工艺文件格式样板的一些常见问题，并详细介绍每个部分的内容和作用。

一、什么是工艺文件格式样板？工艺文件格式样板是制造过程中的一种详细记录，它包含了用于制造特定产品的所有必要信息。

该文件用于指导操作工人执行各种操作任务，并确保产品制造的准确性和一致性。

二、工艺文件格式样板的主要部分有哪些？1. 产品说明：这部分介绍了所要制造的产品的基本信息，包括产品名称、规格、材料等。

2. 工艺流程：工艺流程是整个制造过程的详细步骤。

它涵盖了从原材料准备到最终组装的各个阶段。

每个步骤都需要清晰说明所需的操作和工具。

3. 操作指南：操作指南提供了每个操作步骤的详细说明。

它包含了所需材料、工具、操作方法等的清单。

操作指南还应包括危险提示和注意事项，以确保操作工人的安全。

4. 工艺参数：工艺参数列出了制造过程中的各项关键参数，包括温度、压力、速度等。

这些参数对于产品的质量和性能至关重要。

5. 检验与测试：这部分说明了工艺过程中需要进行的检验和测试步骤。

它列出了所需的设备和方法，并描述了合格标准。

6. 文件记录：文件记录包括所有与工艺过程相关的文件，如检验记录、报告、操作记录等。

这些文件记录可以作为质量控制的证据，并用于跟踪和审查工艺过程。

7. 图纸和图表：图纸和图表用于说明产品的结构和尺寸。

它们通常是产品设计的一部分，也可以在工艺文件中加以引用。

8. 特殊工艺规程：某些产品可能需要特殊的工艺规程，例如焊接、喷涂等。

这些特殊工艺规程需要在工艺文件中详细说明，包括所需的设备、材料和操作方法。

三、工艺文件格式样板的编写流程是什么？1. 收集资料和信息：首先，需要收集产品设计图纸、工艺流程图和其他相关资料。

还需要与产品设计师和制造工程师进行沟通，了解产品要求和制造过程中的特殊要求。

2. 制定工艺流程：根据收集到的资料，制定详细的工艺流程。

工艺文件专业术语说明工艺文件：是企业组织生产、指导工人操作和用于生产、工艺管理等的各种技术文件的总称。

工艺文件是产品加工、装配、检验的技术依据，也是企业组织生产、产品经济核算、质量控制和工人加工产品的主要依据。

工艺文件的编号：是指工艺文件的代号，简称“文件代号”。

它由四个部分组成：企业区分代号、该工艺文件的编制对象（设计文件）的十进分类编号、工艺文件简号以及区分号。

底图总号：是由企业技术档案部门在接收底图产品设计文件时，填写设计文件的底图总号。

旧底图总号：是由企业技术档案部门填写被本底图所代替的底图总号。

草图：草图是设计产品所绘制的原始资料，它是供生产和设计部门使用的一种临时性设计文件，草图可以用徒手方式绘制。

原图：原图是供描绘底图用的设计文件。

底图：底图是确定产品的基本凭证，它是用以复制复制图的设计文件，如用硫酸纸绘制的底图、印制底图、CAD基准盘，都属于设计类底图。

底图可以分为基本底图和副底图。

基本底图（原底图）是经过有关人员签署后的底图，是产品的基本凭证。

副底图（基本底图的副本）是供复制复制图用的底图。

在一些企业中，实际编制底图设计文件已不再分基本底图和副底图，两者已经合二为一。

工艺文件格式通用栏：各种工艺文件格式的表头、标题栏及登记栏统称为通用栏。

用于填写产品名称、产品图号、编号、签署、更改标记及底图归档等。

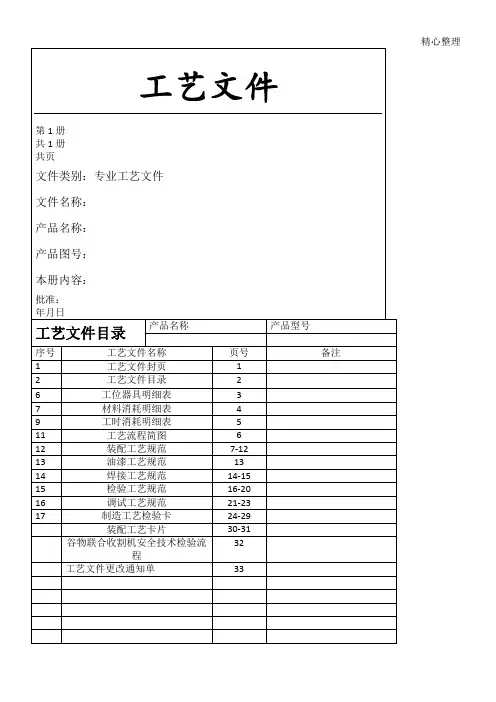

工艺文件封面填写说明工艺文件的封面是在工艺文件装订成册时使用。

简单的设备可以按整机装订成册，复杂设备可按分机单元装成若干册。

填写中，“共X册”填写工艺文件的总册数；“第X册”填写该册在全套工艺文件中的序号；“共X页”填写该册的总页数；“型号”、“名称”、“图号”分别填写产品型号、名称、图号；“本册内容”填写该册主要工艺文件内容的名称；最后由相关人员（单位技术负责人）执行批准手续，并填写批准日期。

工艺文件目录填写说明工艺文件目录供装订成册的工艺文件编写目录用，反映产品工艺文件的齐套性。

工艺文件的格式
将工艺规程的内容，填入一定格式的卡片，即成为生产准备和施工依据的工艺文件。

常用的工艺文件格式有下列几种：
(1)综合工艺过程卡片
这种卡片以工序为单位，简要地列出了整个零件加工所经过的工艺路线（包括毛坯制造、机械加工和热处理等），它是制订其它工艺文件的基础，也是生产技术准备、编排作业计划和组织生产的依据。

在这种卡片中，由于各工序的说明不够具体，故一般不能直接指导工人操作，而多作生产管理方面使用。

但是，在单件小批生产中，由于通常不编制其它较详细的工艺文件，而是以这种卡片指导生产。

机械加工工艺卡片是以工序为单位，详细说明整个工艺过程的工艺文件。

它是用来指导工人生产和帮助车间管理人员和技术人员掌握整个零件加工过程的一种主要技术文件，广泛用于成批生产的零件和小批生产中的重要零件。

(3)机械加工工序卡片
机械加工工序卡片是根据工艺卡片为毎一道工序制订的。

它更详细地说明整个零件各个工序的加工要求，是用来具体指导工人操作的工艺文件。

在这种卡片上，要画出工序简图，注明该工序每一工步的内容、工艺参数、操作要求以及所用的设备和工艺装备。

工序简图就是按一定比例用较小的投影绘出工序图，可略去图中的次要结构和线条，主视图方向尽量与零件在机床上的安装方向相一致，本工序的加工表面用粗实线或红色粗实线表示，零件的结构、尺寸要与本工序加工后的情况相符合，并标注出本工序加工尺寸及上下偏差，加工表面粗糙度和工件的定位及夹紧情况。

用于大批量生产的零件。
