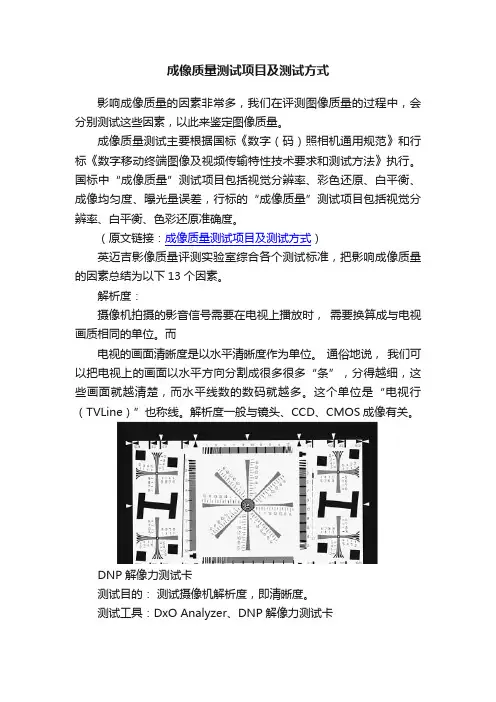

摄像头成像质量评价及方案

成像质量测试项目及测试方式影响成像质量的因素非常多，我们在评测图像质量的过程中，会分别测试这些因素，以此来鉴定图像质量。

成像质量测试主要根据国标《数字（码）照相机通用规范》和行标《数字移动终端图像及视频传输特性技术要求和测试方法》执行。

国标中“成像质量”测试项目包括视觉分辨率、彩色还原、白平衡、成像均匀度、曝光量误差，行标的“成像质量”测试项目包括视觉分辨率、白平衡、色彩还原准确度。

（原文链接：成像质量测试项目及测试方式）英迈吉影像质量评测实验室综合各个测试标准，把影响成像质量的因素总结为以下13个因素。

解析度：摄像机拍摄的影音信号需要在电视上播放时，需要换算成与电视画质相同的单位。

而电视的画面清晰度是以水平清晰度作为单位。

通俗地说，我们可以把电视上的画面以水平方向分割成很多很多“条”，分得越细，这些画面就越清楚，而水平线数的数码就越多。

这个单位是“电视行（TVLine）”也称线。

解析度一般与镜头、CCD、CMOS成像有关。

DNP解像力测试卡测试目的：测试摄像机解析度，即清晰度。

测试工具：DxO Analyzer、DNP解像力测试卡测试条件:1、镜头必需使用最大光圈。

2、需在白色光源下拍摄一组色板样张，并使用Lux器读出测试环境亮度。

3、必需根据摄像机的画面比例进行拍摄，如4:3、 16:9画面。

测试步骤:1、根据摄像机的画面比例在白色光源下拍摄一组色板样张，并使用Lux器读出测试环境亮度。

2、打开DxO Analyzer软件，依次点击“File”-->“Trimming mode”进入测试界面。

3、点击“File”-->“Open”选择一个待测试文件。

4、使用鼠标左键选择如上图红色区域部分。

5、点击Execute读取当前区域的解析度值并记录数据。

测试标准:标清测试D1，高清系列测试720P/1600*900，然后配合软件读取并记录解析值。

完成标准:1、软件读取的值可能有误差，每次读取的值必须经过视觉进行核实并记录。

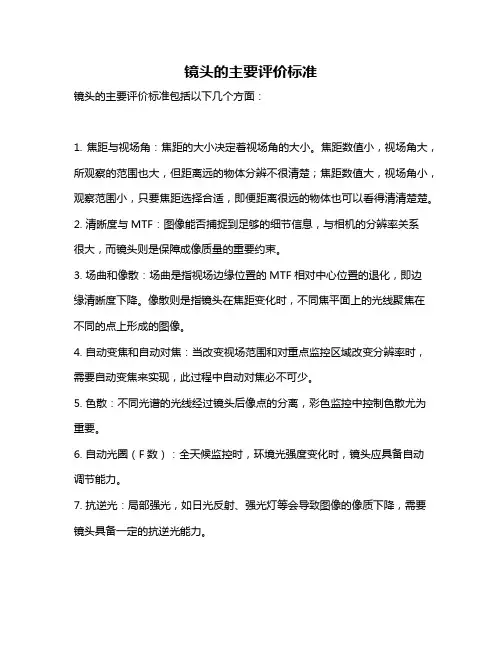

镜头的主要评价标准
镜头的主要评价标准包括以下几个方面：
1. 焦距与视场角：焦距的大小决定着视场角的大小。

焦距数值小，视场角大，所观察的范围也大，但距离远的物体分辨不很清楚；焦距数值大，视场角小，观察范围小，只要焦距选择合适，即便距离很远的物体也可以看得清清楚楚。

2. 清晰度与MTF：图像能否捕捉到足够的细节信息，与相机的分辨率关系
很大，而镜头则是保障成像质量的重要约束。

3. 场曲和像散：场曲是指视场边缘位置的MTF相对中心位置的退化，即边
缘清晰度下降。

像散则是指镜头在焦距变化时，不同焦平面上的光线聚焦在不同的点上形成的图像。

4. 自动变焦和自动对焦：当改变视场范围和对重点监控区域改变分辨率时，需要自动变焦来实现，此过程中自动对焦必不可少。

5. 色散：不同光谱的光线经过镜头后像点的分离，彩色监控中控制色散尤为重要。

6. 自动光圈（F数）：全天候监控时，环境光强度变化时，镜头应具备自动调节能力。

7. 抗逆光：局部强光，如日光反射、强光灯等会导致图像的像质下降，需要镜头具备一定的抗逆光能力。

8. 其他（偏振、滤光）：一些特殊要求下，需要特定光谱或抗眩光成像时，需要考虑镜头镀滤光膜或偏光膜。

以上信息仅供参考，具体标准应根据实际需求和用途来评估和选择。

摄像头质检报告1. 引言本文档是对摄像头质检的报告，旨在评估摄像头的性能和质量。

该报告包括了对摄像头进行的各项测试，总结出摄像头的优点和不足之处。

通过此报告，消费者和相关方可以更好地了解摄像头的性能和质量，从而作出更明智的购买决策。

2. 测试项目以下是对摄像头进行的各项测试项目：2.1 分辨率测试分辨率是衡量摄像头图像质量的重要指标之一。

通过对摄像头进行不同分辨率的拍摄测试，评估其图像清晰度和细节表现。

2.2 对比度测试对比度是指图像中黑白色彩的差异程度。

对摄像头进行对比度测试，评估其图像的亮度范围和黑白色彩的鲜明度。

2.3 色彩还原测试通过对不同颜色的物体进行拍摄测试，评估摄像头对颜色还原的准确性和真实性。

2.4 光照适应性测试在不同光照条件下，对摄像头进行测试，评估其对光照变化的适应能力和图像表现。

2.5 对焦准确性测试对摄像头进行对焦准确性测试，评估其对不同距离物体的对焦能力和图像清晰度。

3. 测试结果与分析3.1 分辨率测试结果通过对摄像头进行不同分辨率的测试，得出以下结论： - 高分辨率模式下，图像清晰度高，细节表现出色； - 低分辨率模式下，图像清晰度降低，细节表现不佳。

3.2 对比度测试结果通过对摄像头进行对比度测试，得出以下结论： - 对比度高的图像，黑白色彩更鲜明，图像更生动； - 对比度低的图像，黑白色彩较为模糊，细节表现不佳。

3.3 色彩还原测试结果通过对摄像头进行色彩还原测试，得出以下结论： - 摄像头对颜色的还原准确性较高，能够真实地呈现物体的颜色； - 部分偏色现象的出现，但并不影响整体颜色还原效果。

3.4 光照适应性测试结果在不同光照条件下进行测试，得出以下结论： - 在光线较弱的情况下，摄像头仍能表现出较好的图像亮度； - 在光线较强的情况下，摄像头对曝光的控制能力较弱，易出现过曝现象。

3.5 对焦准确性测试结果通过对摄像头进行对焦准确性测试，得出以下结论： - 摄像头对近距离物体的对焦能力较强，图像清晰度高； - 对远距离物体的对焦能力相对较弱，图像清晰度稍有降低。

摄像头成像质量评价及方案
一、摄像头成像质量评价原则
（1）信息完整性。

从视频图像中能够提取到的信息完整性就是该摄
像头的成像质量好坏的参考标准。

（2）画质质量。

包括视频图像的分辨率、色彩饱和度、亮度范围等。

（3）动态范围。

衡量摄像头画面中每个像素点之间的动态关系，从
而提取出更多精细的画面信息。

（4）白平衡。

能够更准确地提取出视频图像中的细节内容，并可以
更好地表现出摄像头的性能。

（5）噪声程度。

摄像头的噪声程度越低，其画质就越好。

（6）降噪能力。

降噪能力强的摄像头，能够抑制背景噪声，使图像
更为清晰。

二、摄像头成像质量评价方案
1、图像压缩分析法。

评定光学成像系统的主要方法
一、评定光学成像系统的主要方法
1、视觉检验。

采用视觉检验的方法可以检查光学成像系统的外观和结构。

这种方法可以发现缺陷，如表面瑕疵、装配不当等，从而及时调整成像系统，以确保成像质量。

2、光学实验。

采用实验的方法可以测量光学成像系统的衍射极限、成像质量等特性，从而评估光学成像系统的性能。

3、拍摄图像得分。

通过拍摄图片，对成像质量进行分析，从而评估光学成像系统的性能。

4、拍摄影像评分特征。

拍摄影像时，可以参考国家标准，按照标准评判图像品质，从而得出成像系统的性能结论。

5、三维测量仪检测。

利用三维测量仪来进行检测，测量光学成像系统的精度和稳定性，从而对成像系统的性能进行评估。

以上就是光学成像系统的一般性评定方法，采用这些方法可以有效地进行评定，从而确保成像系统的正确性和可靠性。

- 1 -。

光学镜头成像质量评估与优化设计随着像素越来越高、传感器越来越大，光学镜头的成像要求也越来越高。

每一个厂家都在努力制造尽可能清晰、尽可能色彩真实、尽可能不失真的镜头，但这只是基本的要求，如何评价镜头的良好程度是一个复杂的任务。

而要优化镜头，使它越来越好，需要明确一些目标参数，并对这些参数进行研究。

第一步：确定目标参数光学镜头的成像质量主要包括分辨率、畸变、色散、虚光、像差等参数。

下面分别介绍这些参数的含义和标准以及如何优化。

1. 分辨率分辨率用来描述镜头投射的物体最小细节被捕捉的程度，它通常由图像上的线对数来表示。

目前常见的图像分辨率标准有全高清、4K等。

而针对光学镜头，分辨率还通常用MTF（Modulation Transfer Function）曲线来表示。

MTF曲线是描述镜头成像质量的一个很好的标准，它的坐标轴是分辨率和对比度，通过这个曲线可以了解它对不同对比度的细节捕捉程度。

MTF曲线降至50%处对应的分辨率称为Modulation transfer function 50（MTF50），这通常是评价分辨率最主要的标准。

对于一款好的镜头，MTF曲线应该尽量平稳，而且集中在高频细节区域。

2. 畸变畸变是指物体被放大或缩小后变形的现象。

这通常是由于镜头不完全的球状曲线或钱形形状导致的。

畸变分为径向畸变和切向畸变两种类型。

在摄影中，径向畸变通常指圆形对象的呈现不够真实和标准。

这个问题出现在小焦距广角镜头上特别明显，而切向畸变可以在机器视觉任务中和相应的测量应用中看到。

3. 色散色散是光线经过透镜聚焦后呈现不同颜色的现象。

光谱成份有不同的折射率并且在透镜内透过的轨迹也稍有不同，这就造成了颜色的偏差，这通常被称为色差。

镜头分为长焦和广角，并且也通常有单片或复合片层，因此也可以分为长焦色散和广角色散。

所以评估镜头色散的方式应该根据镜头本身来设计，通常需要测量成像的各种颜色。

4. 虚光在光源非常强时，将镜头置于光源的正面，较差的镜头通常在成像区域产生亮斑。

手机摄像头品质检测规范AAA手机摄像头品质检测是一项非常重要的工作，它直接关系到手机用户对摄像头成像效果的满意度。

为了确保消费者购买的手机摄像头具有高质量的成像效果，业界制定了一系列的检测规范，其中最高级别的规范是AAA级。

下面将详细介绍AAA级手机摄像头品质检测规范，内容将包括测试项目、测试方法和评价标准。

一、测试项目1.分辨率测试：测试摄像头的最高分辨率。

可以通过在光线充足的条件下拍摄标准测试图像，并根据图像的细节程度来评估摄像头的分辨率。

2.色彩还原度测试：测试摄像头对真实场景中的颜色还原程度。

可以通过在标准场景下拍摄多个颜色样本，并与真实样本进行对比来评估摄像头的色彩还原度。

3.白平衡测试：测试摄像头在不同光线条件下对白平衡的调整能力。

可以通过在不同光源下拍摄标准测试图像，并评估图像中白色物体的色温是否准确。

4.对比度测试：测试摄像头对不同明暗场景中的细节表现能力。

可以通过在不同光线条件下拍摄标准测试图像，并评估图像中明暗部分的对比度。

5.锐度测试：测试摄像头在成像过程中是否能够保留图像的细节。

可以通过拍摄标准测试图像，并评估图像中的细节程度来进行测试。

6.反差测试：测试摄像头在高光和阴影区域之间的表现能力。

可以通过拍摄标准测试图像，并评估图像中高光和阴影部分的细节程度来进行测试。

7.噪点测试：测试摄像头在低光条件下是否会产生噪点。

可以通过在低光条件下拍摄标准测试图像，并评估图像中的噪点程度来进行测试。

8.自动对焦测试：测试摄像头在不同距离下的对焦效果。

可以通过拍摄标准测试图像，并评估图像中物体的清晰度来进行测试。

二、测试方法1.标准测试图像：使用特定的测试图像作为标准，包括分辨率测试图像、色彩还原度测试图像等。

2.测试环境：保持测试环境的光线条件稳定，避免因光线变化而对测试结果产生影响。

同时，还需要进行恒温控制，以确保测试结果的准确性。

3.测试设备：使用专业的测试设备进行测试，包括高分辨率显示器、色彩校正器等。

摄像头检验标准范文摄像头是一种用于捕捉图像和视频的设备，广泛应用于安全监控、视频会议、智能家居等领域。

为了确保摄像头产品的质量和性能，国际间制定了一系列摄像头检验标准。

一、图像质量检验标准图像质量是评价摄像头性能的重要指标之一、图像质量检验标准包括分辨率、对比度、色彩还原度、噪声等指标。

1.分辨率：分辨率是指摄像头能够捕捉到的图像细节的清晰度。

常用的评估方法是通过比较被测摄像头捕捉到的测试图像与标准图像的差异来进行评估。

2.对比度：对比度是指摄像头的图像亮度变化范围的能力。

一般通过测量图像中最暗和最亮部分的亮度差异来评估对比度。

3.色彩还原度：色彩还原度是指摄像头输出的图像中颜色的准确程度。

可以通过测量被测摄像头输出图像中色彩与标准色彩的差异来评估。

4.噪声：噪声是摄像头图像中不希望的干扰信号。

常见的噪声包括图像模糊、颗粒状噪声等。

使用特定的测试图案和图像处理算法可以评估噪声水平。

二、功能性检验标准摄像头除了图像质量外，还需要考察其各项功能是否正常。

功能性检验标准包括自动对焦、自动曝光、自动白平衡、红外探测等功能的测试。

1.自动对焦：自动对焦功能能够让摄像头根据距离调整镜头焦距，充分显示目标物体细节。

测试自动对焦需要用标准测试物体进行距离变化的模拟实验。

2.自动曝光：自动曝光功能能够根据环境光线的强弱调整摄像头感光度，保证图像亮度合适。

测试自动曝光需要模拟不同强度的光照条件进行实验。

3.自动白平衡：自动白平衡功能能够根据环境光线的颜色调整摄像头的色温，使图像呈现真实的颜色。

测试自动白平衡需要使用不同色温的光源进行实验。

4.红外探测：部分摄像头具备红外探测功能，可以在夜晚或低光环境下获取图像。

测试红外探测需要使用标准红外光源进行实验。

三、可靠性检验标准可靠性是指摄像头在长时间使用和各种环境下是否能够稳定工作的能力。

可靠性检验标准包括寿命测试、耐环境影响能力测试等。

1.寿命测试：通过对摄像头进行长时间连续工作测试，评估其可靠性和寿命。

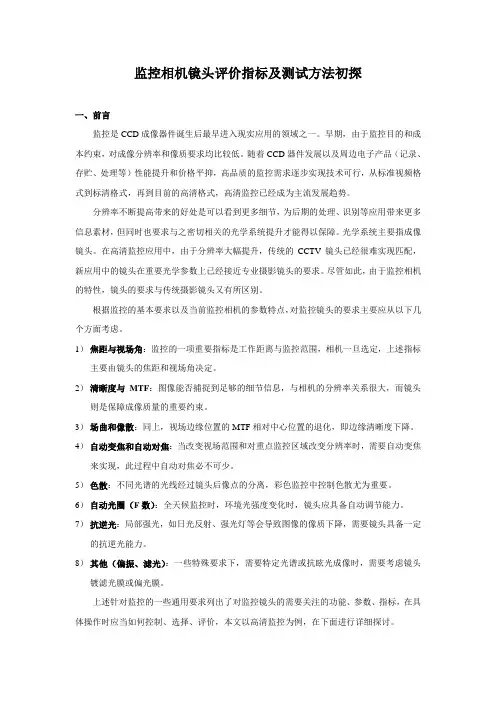

监控相机镜头评价指标及测试方法初探一、前言监控是CCD成像器件诞生后最早进入现实应用的领域之一。

早期，由于监控目的和成本约束，对成像分辨率和像质要求均比较低。

随着CCD器件发展以及周边电子产品（记录、存贮、处理等）性能提升和价格平抑，高品质的监控需求逐步实现技术可行，从标准视频格式到标清格式，再到目前的高清格式，高清监控已经成为主流发展趋势。

分辨率不断提高带来的好处是可以看到更多细节，为后期的处理、识别等应用带来更多信息素材，但同时也要求与之密切相关的光学系统提升才能得以保障。

光学系统主要指成像镜头。

在高清监控应用中，由于分辨率大幅提升，传统的CCTV镜头已经很难实现匹配，新应用中的镜头在重要光学参数上已经接近专业摄影镜头的要求。

尽管如此，由于监控相机的特性，镜头的要求与传统摄影镜头又有所区别。

根据监控的基本要求以及当前监控相机的参数特点，对监控镜头的要求主要应从以下几个方面考虑。

1）焦距与视场角：监控的一项重要指标是工作距离与监控范围，相机一旦选定，上述指标主要由镜头的焦距和视场角决定。

2）清晰度与MTF：图像能否捕捉到足够的细节信息，与相机的分辨率关系很大，而镜头则是保障成像质量的重要约束。

3）场曲和像散：同上，视场边缘位置的MTF相对中心位置的退化，即边缘清晰度下降。

4）自动变焦和自动对焦：当改变视场范围和对重点监控区域改变分辨率时，需要自动变焦来实现，此过程中自动对焦必不可少。

5）色散：不同光谱的光线经过镜头后像点的分离，彩色监控中控制色散尤为重要。

6）自动光圈（F数）：全天候监控时，环境光强度变化时，镜头应具备自动调节能力。

7）抗逆光：局部强光，如日光反射、强光灯等会导致图像的像质下降，需要镜头具备一定的抗逆光能力。

8）其他（偏振、滤光）：一些特殊要求下，需要特定光谱或抗眩光成像时，需要考虑镜头镀滤光膜或偏光膜。

上述针对监控的一些通用要求列出了对监控镜头的需要关注的功能、参数、指标，在具体操作时应当如何控制、选择、评价，本文以高清监控为例，在下面进行详细探讨。

记录仪摄像头质量判断标准一、清晰度与分辨率清晰度与分辨率是衡量摄像头性能的重要指标。

一般来说，分辨率越高，清晰度就越好。

常见的分辨率有1080P、720P和480P等，其中1080P分辨率最为清晰。

在购买时，应选择高分辨率的摄像头，以保证拍摄的画面清晰度足够高。

二、色彩还原度色彩还原度是指摄像头对真实色彩的还原程度。

好的摄像头能够真实地还原被拍摄物体的颜色，而不会出现偏色、失真的情况。

在购买时，可以观看产品宣传页或咨询销售人员，了解摄像头的色彩还原度。

三、畸变程度畸变程度是指摄像头在拍摄时对物体产生的形变程度。

好的摄像头应具有较小的畸变程度，以避免拍摄出的画面失真。

在购买时，可以观看产品宣传页或咨询销售人员，了解摄像头的畸变程度。

四、动态范围动态范围是指摄像头在拍摄快速移动的物体时，能够捕捉到的画面范围。

动态范围越大，摄像头能够捕捉到的画面范围就越广。

在购买时，可以观看产品宣传页或咨询销售人员，了解摄像头的动态范围。

五、夜视功能夜视功能是指在光线较暗的环境下，摄像头能够拍摄到的画面清晰度。

好的夜视摄像头能够在低光环境下拍摄到清晰、明亮的画面。

在购买时，可以观看产品宣传页或咨询销售人员，了解摄像头的夜视功能。

六、稳定性稳定性是指摄像头在使用过程中是否稳定，是否存在抖动、晃动等问题。

好的摄像头应该具有较好的稳定性，以保证拍摄的画面稳定、不晃动。

在购买时，可以观看产品宣传页或咨询销售人员，了解摄像头的稳定性。

七、抗抖性能抗抖性能是指摄像头在移动或振动时，能够保持画面稳定的能力。

好的摄像头应该具有较好的抗抖性能，以避免在移动或振动时拍摄出的画面模糊或失真。

在购买时，可以观看产品宣传页或咨询销售人员，了解摄像头的抗抖性能。

八、防护性能防护性能是指摄像头在恶劣环境下工作的能力。

好的摄像头应该具有较好的防护性能，如防水、防尘、防摔等，以保证在恶劣环境下正常工作。
