光学系统的像差理论和像质评价

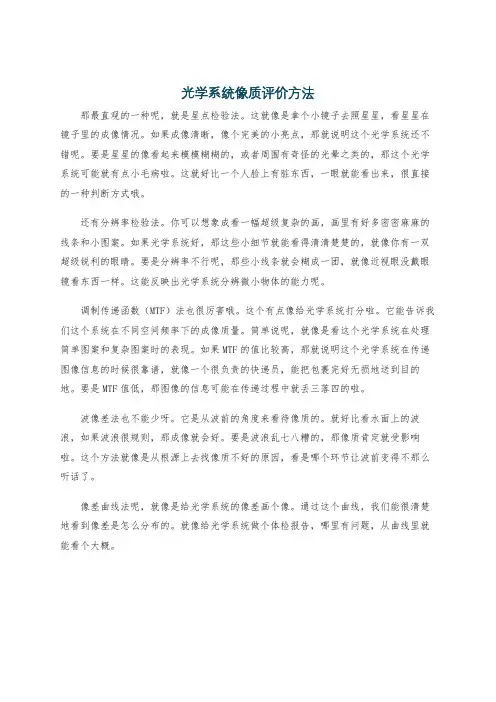

光学系统像质评价方法那最直观的一种呢，就是星点检验法。

这就像是拿个小镜子去照星星，看星星在镜子里的成像情况。

如果成像清晰，像个完美的小亮点，那就说明这个光学系统还不错呢。

要是星星的像看起来模模糊糊的，或者周围有奇怪的光晕之类的，那这个光学系统可能就有点小毛病啦。

这就好比一个人脸上有脏东西，一眼就能看出来，很直接的一种判断方式哦。

还有分辨率检验法。

你可以想象成看一幅超级复杂的画，画里有好多密密麻麻的线条和小图案。

如果光学系统好，那这些小细节就能看得清清楚楚的，就像你有一双超级锐利的眼睛。

要是分辨率不行呢，那些小线条就会糊成一团，就像近视眼没戴眼镜看东西一样。

这能反映出光学系统分辨微小物体的能力呢。

调制传递函数（MTF）法也很厉害哦。

这个有点像给光学系统打分啦。

它能告诉我们这个系统在不同空间频率下的成像质量。

简单说呢，就像是看这个光学系统在处理简单图案和复杂图案时的表现。

如果MTF的值比较高，那就说明这个光学系统在传递图像信息的时候很靠谱，就像一个很负责的快递员，能把包裹完好无损地送到目的地。

要是MTF值低，那图像的信息可能在传递过程中就丢三落四的啦。

波像差法也不能少呀。

它是从波前的角度来看待像质的。

就好比看水面上的波浪，如果波浪很规则，那成像就会好。

要是波浪乱七八糟的，那像质肯定就受影响啦。

这个方法就像是从根源上去找像质不好的原因，看是哪个环节让波前变得不那么听话了。

像差曲线法呢，就像是给光学系统的像差画个像。

通过这个曲线，我们能很清楚地看到像差是怎么分布的。

就像给光学系统做个体检报告，哪里有问题，从曲线里就能看个大概。

第八章光学系统的像质评价和像差公差光学系统的像质评价和像差公差是光学设计中非常重要的内容，对于确保光学系统的成像效果和减小像差具有重要意义。

本文将从像质评价和像差公差两个方面进行详细介绍。

第一部分：像质评价在光学系统设计中，像质评价是衡量系统成像效果好坏的一项重要指标。

像质评价可以通过不同的参数来进行，如分辨率、畸变、像场曲率等。

1.分辨率：分辨率是指系统能够分辨出最小细节的能力。

在光学系统中，分辨率受到折射率、孔径、波长等因素的影响。

分辨率的提高可以通过增加系统的孔径、减小像散等方法来实现。

2.畸变：畸变是指光学系统成像时图像相对于参考图像的形变情况。

主要分为径向畸变和切向畸变两种。

径向畸变是指图像中心与边缘的变形情况，切向畸变是指图像的扭曲情况。

畸变的产生主要是由于光学元件的形状和定位误差导致的，可以通过优化元件设计和加强装配精度来减小畸变。

3.像场曲率：像场曲率是指光学系统各个像点的焦距随着物距的变化情况。

如果像场曲率过大，会导致成像不清晰，失去焦点。

可以通过调整透镜曲率半径、引入焦点平面等方法来改善像场曲率。

第二部分：像差公差像差是指光学系统成像时图像与理想像之间的差异，它是光学系统中不可避免的问题。

为了减小像差，需要对光学系统进行像差公差的设计和控制。

1.球面像差：球面像差是由于透镜表面的曲率或者抛物率与光线的入射角度不匹配导致的成像失真。

可以通过优化透镜表面形状和选择合适的材料来减小球面像差。

2.形状像差：形状像差是光学元件的形状不规则或者安装位置偏差导致的成像失真。

可以通过优化元件设计和加强装配精度来减小形状像差。

3.色差：色差是指透镜对不同波长的光具有不同的折射率，从而导致颜色偏差。

色差主要分为色散和像散两种。

色散是指透镜对不同波长的光具有不同的聚焦效果，像散是指不同波长的光成像位置不一致。

可以通过使用多片透镜组合、引入补偿透镜等方法来减小色差。

在光学系统设计中，像质评价和像差公差是重要的内容，对于确保系统的成像效果和减小像差具有重要意义。

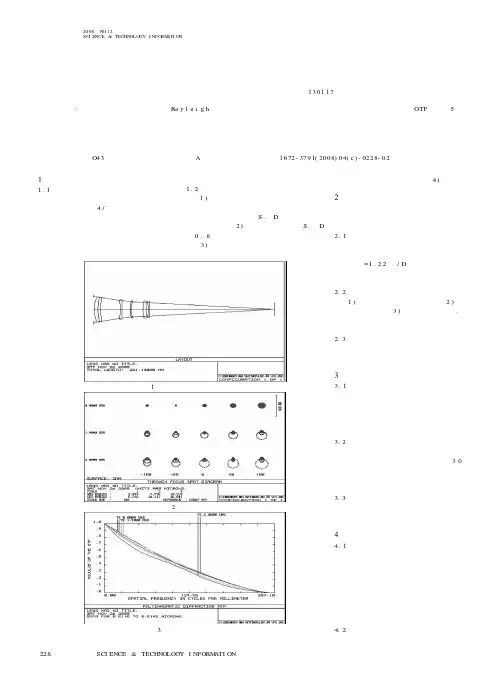

科技资讯科技资讯S I N &T NOLOGY I NFORM TI ON2008N O .12SC I ENCE &TEC HN OLO GY I NFO RM ATI O N学术论坛1瑞利判断和中心点亮度1.1瑞利判断定义：实际波面与参考球面波之间的最大波像差不超过4/λ时，此波面可看作是无缺陷的。

优点：便于实际应用缺点：不够严密。

适用范围：是一种较为严格的像质评价方法，适用于小像差光学系统。

1.2中心点亮度1)中心点亮度：光学系统存在像差时，其成像衍射斑的中心亮度和不存在像差时衍射斑的中心亮度之比S.D 来表示光学系统的成像质量。

2)斯托列尔准则：当S.D ≥0.8，认为光学系统的成像质量是完善的。

3)适用范围：是一种高质量的像质评价标准，适用于小像差光学系统。

4)缺点：计算相当复杂，很少作为计算评价方法使用。

2分辨率分辨率反映光学系统分辨物体细节的能力，是一个很重要的指标参数，故也可用分辨率作为光学系统的成像质量评价方法。

2.1分辨率基本公式根据衍射理论，光学系统的最小分辨角为Δθ：Δθ=1.22λ/D对不同类型的光学系统，可由上式得到不同的表示形式。

2.2缺点1)只适用于大像差光学系统；2)与实际情况存在差异；3)存在伪分辨现象.故用分辨率来评价光学系统的成像质量也不是一种严格而可靠的评价方法。

2.3优点其指标单一，便于测量，在光学系统像质检测中得到广泛应用。

3点列图3.1点列图定义在几何光学的成像过程中，由一点发出的许多条光线经光学系统成像后，由于像差的存在，使其与像面的交点不再集中于一点，而是形成一个分布在一定范围内的弥散图形，称为点列图。

3.2适用范围适用于大像差光学系统。

照相物镜的像质评价：利用集中30％以上的点或光线所构成的图形区域作为其实际有效的弥散斑，弥散斑直径的倒数为系统的分辨率。

3.3优缺点优点：简便易行，形象直观。

缺点：工作量非常大，只有利用计算机才能实现。

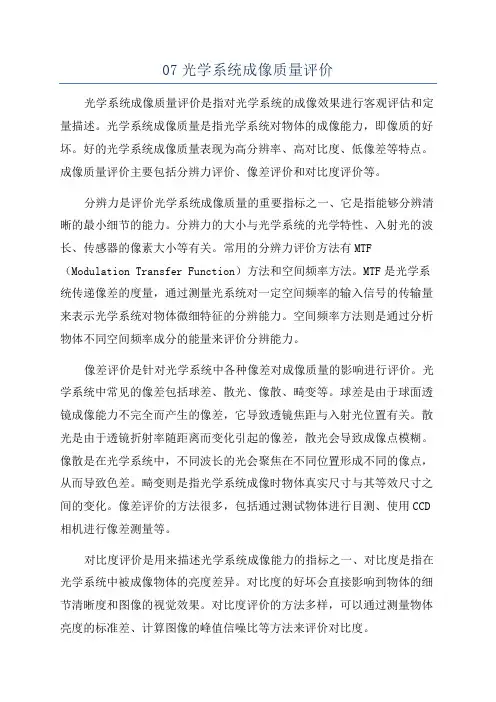

07光学系统成像质量评价光学系统成像质量评价是指对光学系统的成像效果进行客观评估和定量描述。

光学系统成像质量是指光学系统对物体的成像能力，即像质的好坏。

好的光学系统成像质量表现为高分辨率、高对比度、低像差等特点。

成像质量评价主要包括分辨力评价、像差评价和对比度评价等。

分辨力是评价光学系统成像质量的重要指标之一、它是指能够分辨清晰的最小细节的能力。

分辨力的大小与光学系统的光学特性、入射光的波长、传感器的像素大小等有关。

常用的分辨力评价方法有MTF （Modulation Transfer Function）方法和空间频率方法。

MTF是光学系统传递像差的度量，通过测量光系统对一定空间频率的输入信号的传输量来表示光学系统对物体微细特征的分辨能力。

空间频率方法则是通过分析物体不同空间频率成分的能量来评价分辨能力。

像差评价是针对光学系统中各种像差对成像质量的影响进行评价。

光学系统中常见的像差包括球差、散光、像散、畸变等。

球差是由于球面透镜成像能力不完全而产生的像差，它导致透镜焦距与入射光位置有关。

散光是由于透镜折射率随距离而变化引起的像差，散光会导致成像点模糊。

像散是在光学系统中，不同波长的光会聚焦在不同位置形成不同的像点，从而导致色差。

畸变则是指光学系统成像时物体真实尺寸与其等效尺寸之间的变化。

像差评价的方法很多，包括通过测试物体进行目测、使用CCD 相机进行像差测量等。

对比度评价是用来描述光学系统成像能力的指标之一、对比度是指在光学系统中被成像物体的亮度差异。

对比度的好坏会直接影响到物体的细节清晰度和图像的视觉效果。

对比度评价的方法多样，可以通过测量物体亮度的标准差、计算图像的峰值信噪比等方法来评价对比度。

总之，光学系统成像质量评价可以通过分辨力评价、像差评价和对比度评价等方法来进行。

这些方法可以客观地评估光学系统成像质量的好坏，为光学系统设计和优化提供依据。

第八章光学系统的像质评价和像差公式光学系统的像质评价和像差公式是研究光学系统成像质量的重要工具。

光学系统的像质评价主要通过像差公式来描述光学系统成像的误差，从而提供了评价光学系统成像质量的定量指标。

光学系统的像质评价可以从图像质量和像差两个方面进行。

图像质量是指图像的清晰度、对比度、分辨率等方面，是反映图像信息传递能力的指标。

而像差是指由于光学系统的结构、材料、制造等因素造成的光线偏差，导致图像不完美的情况。

像质评价的目标是通过对图像质量和像差的分析，得到一个综合的定量指标，从而评估光学系统的成像质量。

像差公式是描述光学系统成像误差的数学关系。

常见的像差公式有球差公式、彗差公式、像散公式、畸变公式等。

这些公式通过数学表达了光线经过光学系统后的成像位置与理想位置之间的差异，即描述了光学系统的误差情况。

这些公式的推导通常是基于几何光学的假设和光线传播的物理原理，可以对光线的传播路径进行建模和分析。

光学系统的像差公式一般可表示为：Δx=AΔy+B(Δy)²+C(Δρ)²+D(Δy)³+E(Δy)(Δρ)²+F(Δρ)³+...其中Δx是成像位置的偏差，Δy是入射光线的高度偏差，Δρ是入射光线的径向偏差。

A、B、C、D、E、F等系数则表示了不同像差的贡献程度。

不同的像差对成像质量的影响各不相同，有的像差会导致图像模糊、失真，有的像差会限制系统的分辨率等。

通过分析像差公式，可以得到不同像差与光学系统参数的关系。

这使得我们能够通过调整光学系统的设计参数来减小或消除像差，提高光学系统的成像质量。

例如，如果发现球差对成像质量的影响较大，可以通过改变光学系统的球面曲率来减小球差；如果发现像散对成像质量的影响较大，可以通过引入非球面透镜来减小像散。

像差公式为光学系统的设计和优化提供了理论基础和指导。

总结起来，光学系统的像质评价和像差公式是研究光学系统成像质量的重要工具。
