Chapter 4 水景工程
- 格式:ppt
- 大小:2.26 MB
- 文档页数:13
水景工程施工技术方案一、水景工程施工的基本原理1.1 水源准备水景工程需要大量的水源供应,包括喷泉、水池、小溪、湖泊等,因此在施工前需对水源进行准备。
通常可以通过引水、排水的方式实现水源的准备。
1.2 地基处理水景工程的地基处理是保证水池、小溪等水体结构稳固的重要环节。
在地基处理时,需清除表层土壤,进行填土、夯实等工作,确保地基稳定。
1.3 防渗处理水景工程需要进行防渗处理,以防止水体渗漏。
通常可以采用混凝土、防水材料等手段进行防渗处理。
1.4 设备安装在水景工程施工中,需要安装各种设备,如水泵、喷泉设备、灯光设备等。
设备安装需按照设计要求进行,确保设备的正常运行。
1.5 环境治理水景工程施工过程中需要对周边环境进行治理,包括清理杂草、修剪树木、清理垃圾等,保持施工现场的整洁和环境的美观。
二、水景工程施工准备2.1 施工方案制定在水景工程施工前,需要制定详细的施工方案,包括工程量清单、施工程序、安全预防措施等,确保施工顺利进行。
2.2 材料准备水景工程所需的材料包括混凝土、防水材料、水泵、管道等,需要提前进行材料采购和储备,并对材料进行检验和验收。
2.3 人员配备在水景工程施工中,需要配备专业的施工人员,包括土建工程师、施工队长、操作工等,确保施工质量。
2.4 设备准备水景工程施工需要使用各种设备,如挖掘机、混凝土搅拌机、起重机等,需提前进行设备准备和检查,确保设备正常运行。
2.5 安全预防措施在水景工程施工中,需要制定安全预防措施,并进行安全教育和培训,保障施工人员的安全。
三、水景工程施工关键技术3.1 水池施工水池是水景工程的重要组成部分,水池施工需要严格按照设计要求进行,包括地基处理、防渗处理、混凝土浇筑等工序。
3.2 喷泉施工喷泉是水景工程的亮点,喷泉施工需要对水泵、喷嘴、灯光等设备进行安装,确保喷泉的水景效果。
3.3 植物配置水景工程中通常会配置植物,植物的选择和植栽需要根据设计要求进行,确保植物的生长和观赏效果。

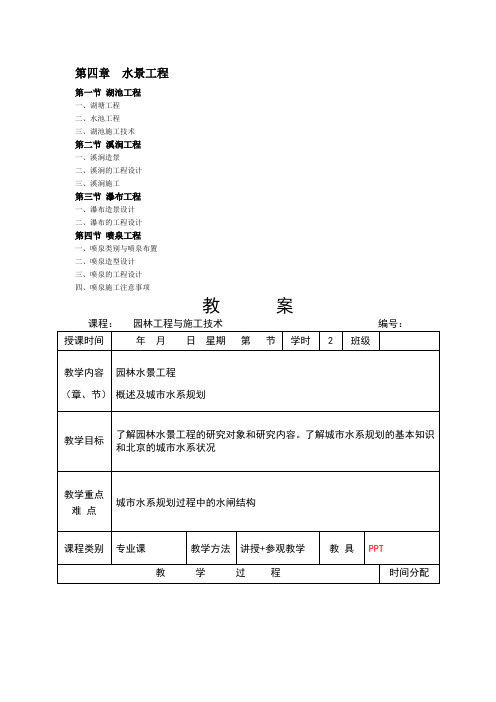

第四章水景工程第一节湖池工程一、湖塘工程二、水池工程三、湖池施工技术第二节溪涧工程一、溪涧造景二、溪涧的工程设计三、溪涧施工第三节瀑布工程一、瀑布造景设计二、瀑布的工程设计第四节喷泉工程一、喷泉类别与喷泉布置二、喷泉造型设计三、喷泉的工程设计四、喷泉施工注意事项教案教案教案教案教案教案第四章水景工程教学目的:让学生掌握园林水景工程中驳岸、护坡设计、水池设计及喷泉设计。
教学重点:掌握水池的平面、立面、剖面设计教学难点:水景工程的施工和喷泉设计教学内容:第一节园林水景形式一、人工湖1、湖的布置要点①——③2、湖池平面P1253、水面与环境的关系4、水面各部分的比例5、水面空间处理手法①——⑤6、水深7、岸线8、人工湖施工要点(1)认真分析设计图纸,并按设计图纸确定土方量(2)详细踏查现场,按设计线形定点放线(3)考察基址渗漏状况(4)湖体施工时排水尤为重要(5)湖底做法应因地制宜(6)湖岸处理二、水池1、水池的布置要点①——④2、水池设计1) 平面设计2) 水池立面设计3) 剖面设计4) 管线设计(图3—3—13水池管线布置示意图)3、水池施工方法1) 刚性结构水池施工刚性结构水池做法刚性结构水池的施工过程:材料准备→池面开挖→池底施→浇注混凝土池壁→混凝土抹灰→试水2) 柔性结构水池施工3) 临时水池的施工1、水池装饰1)池底装饰2)池面饰品3)水池日常管理要点三、溪流1、溪流的布置要点1) 小溪的模式2) 表现深远3) 表现跃动、欢快、活泼4) 表现山林野趣2、曲水流觞3、小溪施工1) 施工准备2) 溪道放线3) 溪槽开挖4) 溪底施工5) 溪壁施工6) 溪道装饰7) 试水1、小溪护岸工程1)弯道处中心线弯曲半径一般不小于设计水面宽的5倍有铺砌的河道弯曲半径不小于水面宽的2. 5倍2)弯道的超高一般不宜小于0.3m,最小不得小于0.2m折角、转角处其水流不应小于90°。
四、瀑布1、瀑布的形式和分类2、瀑布的构成与特征1) 构成2) 特征3) 瀑布设计要求(水源、落水口、结构、承水潭)3、瀑布施工1) 现场放线2) 基槽开挖3) 瀑道与承水潭施工4) 管线安装5) 瀑布装饰与试水五、滚槛(滚水坝)1、形式2、滚槛设计(平面模式图)3、滚水坝坝体结构举例第二节一般水景工程一、堤岛造景1、堤景2、岛景二、水景平台1、平台的布置2、平台的平面3、平台栏杆第三节园林水体岸坡工程一、驳岸工程1、驳岸的形式①——③2、破坏驳岸的主要因素①——④3、驳岸平面位置与岸顶高程的确定4、园林常见驳岸结构1) 砌石驳岸2) 桩基驳岸3) 竹桩驳岸4) 沉褥基层5、驳岸施工1) 放线2) 挖槽3) 夯实地基4) 浇筑基础5) 砌筑岸墙6) 砌筑压顶二、护坡工程1、护坡的形式1)编柳抛石护坡2)草皮护坡3)块石护坡2、护坡施工1)块石护坡施工开槽→铺倒滤层,砌坡脚石→铺砌块石,补缝勾缝2)草皮护坡施工第四节水池喷泉工程一、水池工程1、水池的形态和分类2、水池构造(1)刚性水池(2)柔性结构水池二、喷泉工程1、喷泉类别与喷泉布置(1)喷泉的造景作用(2)喷泉的种类(3)喷泉的布置要点2、喷泉与喷泉造型(1)常用的喷头种类(2)喷泉的水型设计(3)喷泉的控制方式3、旱喷4、喷泉的给排水系统(1)喷泉的给水方式(2)喷泉管道布置作业:水池设计(地形图及相关要求另附)第五节室内水景工程一、室内水景的作用1、改良环境、美化环境的作用2、在室内形成景观和共享空间3、具有造景作用二、水景在室内的布置1、水景在室内环境布置的一般要求2、室内水景很常见的布置位置在室内的敞厅或一般大厅的中部区域3、在靠窗边较明亮处也是室内水景常见的一种布置位置4、在房间某一角落布置室内水景5、在室内的楼梯边、楼梯下,作为陪衬楼梯的附属景点6、建筑物的内庭是集中布置室内水景最好的场所三、室内水景的设计形式1、浅水池2、观赏鱼缸3、水帘瀑布4、涌泉5、小喷泉6、壁泉、滴泉7、室内休闲泳池四、室内水景设计1、水景形态设计2、水体主景设计3、水体的背景处理4、室内空间的分隔与沟通5、室内浅水池第五章园林水景工程1、简述人工湖的布置要点1)应充分利用湖的水景特点。
水景工程施工方案1. 引言水景工程是指通过运用水体、植物、建筑等资源,构建出具有景观效果的水景空间。
水景工程常用于公园、广场、住宅小区等场所,为环境增色、提升居民生活质量起到重要作用。
本文档旨在提供一套完整的水景工程施工方案,以满足相关工程的设计要求和施工流程。
2. 规划与设计在进行水景工程施工前,首先需要进行规划与设计。
这一阶段的目标是确定施工区域、设计水景元素、研究风水布局等。
2.1 环境分析对施工区域的环境进行详细分析,包括土壤状况、地下水位、周边植被情况等。
在分析的基础上,确定施工区域是否适合进行水景工程施工,以及需要采取哪些预防性措施。
2.2 水景元素设计根据环境分析的结果和相关要求,设计水景元素的样式和布局。
水景元素可以包括喷泉、水幕墙、人工水景等。
在设计过程中,需要考虑元素的大小、造型、水流效果等。
另外,还需进行水质处理方案设计,确保水质达到相关水净化标准。
2.3 风水布局根据风水学原理,进行施工区域的布局设计。
风水布局可以考虑山水对称、水流方向等因素,以及合理安排景观石、景观灯等细节。
在布局设计中,需要遵循风水学的相关原则,提高水景工程的环境和谐度。
3. 施工准备在施工前,需要进行充分的准备工作,确保施工过程顺利进行。
3.1 施工人员培训对施工人员进行水景工程相关技能的培训,包括施工技术、安全注意事项、设备操作等方面的培训。
培训内容应当全面、实际,使施工人员具备较强的专业素质。
3.2 材料采购根据设计方案,进行水景工程所需材料的采购工作。
材料的选购应当符合设计要求,具有较高的质量和可靠性。
材料包括管道、泵浦、照明设备等。
3.3 施工设备准备准备施工中需要的设备,包括施工机械(如挖掘机、推土机等)、工具(如扳手、锤子等)及安全设备(如安全帽、防护网等)。
确保施工设备完好,能够满足施工需求。
3.4 工程进度计划制定施工工程的进度计划,确定各项施工任务的时间节点和顺序。
合理安排施工进度,确保施工质量和工程进度的平衡。

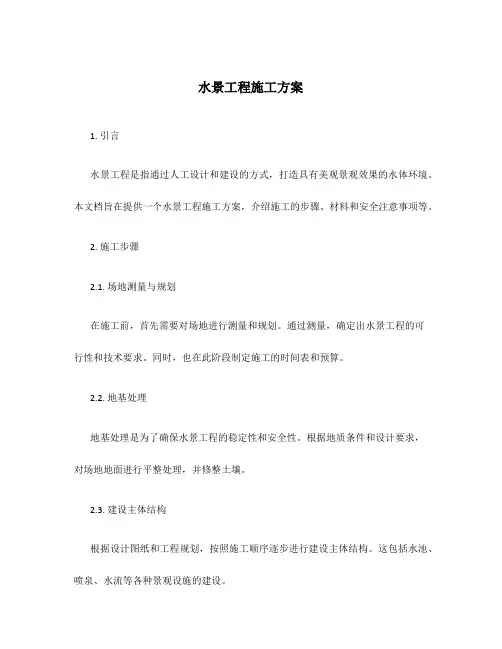

水景工程施工方案1. 引言水景工程是指通过人工设计和建设的方式,打造具有美观景观效果的水体环境。
本文档旨在提供一个水景工程施工方案,介绍施工的步骤、材料和安全注意事项等。
2. 施工步骤2.1. 场地测量与规划在施工前,首先需要对场地进行测量和规划。
通过测量,确定出水景工程的可行性和技术要求。
同时,也在此阶段制定施工的时间表和预算。
2.2. 地基处理地基处理是为了确保水景工程的稳定性和安全性。
根据地质条件和设计要求,对场地地面进行平整处理,并修整土壤。
2.3. 建设主体结构根据设计图纸和工程规划,按照施工顺序逐步进行建设主体结构。
这包括水池、喷泉、水流等各种景观设施的建设。
根据设计要求,安装水景工程所需的设备和器材,包括水泵、管道、喷头等。
确保设备能正常运行,并注意设备之间的连接和布置。
2.5. 植被布置水景工程往往需要植被的布置来增加景观效果。
根据设计要求,选择合适的植物种类,进行植被的栽种和布局。
2.6. 灯光设置灯光设置是水景工程中不可忽视的环节,它能为水景增添夜景的美感。
根据设计要求,进行灯光的布置和安装。
2.7. 出水口处理根据设计要求和场地条件,对出水口进行处理。
确保出水口的位置和结构与整个水景工程相协调,同时能够保证水流的平稳流动。
3.1. 材料•土石材料:用于地基处理和建设主体结构。
•植被材料:用于植被的栽种和布局。
•管道和喷头:用于构建水流和喷泉等景观设施。
•水泵和灯光设备:用于保证水流和灯光的运行和美观效果。
3.2. 设备•施工工具:如铲子、锤子、挖掘机等。
•测量工具:如测量仪器、剪刀、锤子等。
•安全设备:如安全帽、手套、护目镜等。
4. 安全注意事项4.1. 操作前的准备在施工前,应确保所有的施工人员都接受了相关的安全培训,了解并能正确操作各种设备。
同时,施工现场应设置明显的警示标识,提醒附近人员注意施工。
4.2. 防止事故和伤害•在施工现场设置安全围栏,防止未经授权人员进入。

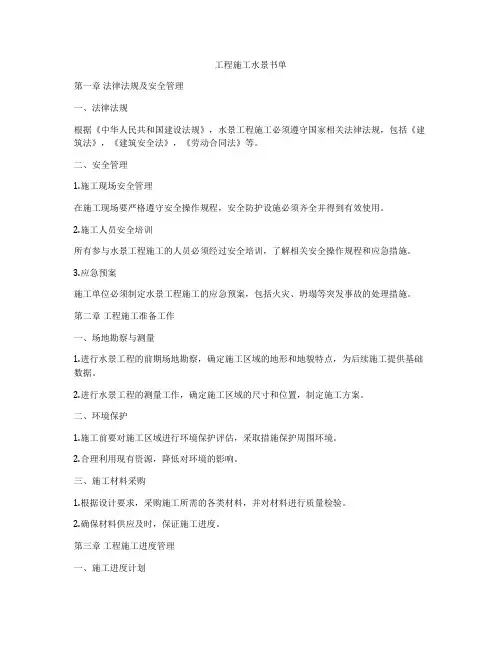

工程施工水景书单第一章法律法规及安全管理一、法律法规根据《中华人民共和国建设法规》,水景工程施工必须遵守国家相关法律法规,包括《建筑法》,《建筑安全法》,《劳动合同法》等。
二、安全管理1.施工现场安全管理在施工现场要严格遵守安全操作规程,安全防护设施必须齐全并得到有效使用。
2.施工人员安全培训所有参与水景工程施工的人员必须经过安全培训,了解相关安全操作规程和应急措施。
3.应急预案施工单位必须制定水景工程施工的应急预案,包括火灾、坍塌等突发事故的处理措施。
第二章工程施工准备工作一、场地勘察与测量1.进行水景工程的前期场地勘察,确定施工区域的地形和地貌特点,为后续施工提供基础数据。
2.进行水景工程的测量工作,确定施工区域的尺寸和位置,制定施工方案。
二、环境保护1.施工前要对施工区域进行环境保护评估,采取措施保护周围环境。
2.合理利用现有资源,降低对环境的影响。
三、施工材料采购1.根据设计要求,采购施工所需的各类材料,并对材料进行质量检验。
2.确保材料供应及时,保证施工进度。
第三章工程施工进度管理一、施工进度计划1.编制施工进度计划,明确各项工作的开始和结束时间,合理安排施工进度。
2.定期检查施工进度,及时调整工作计划,确保施工进度不受影响。
二、人员管理1.合理分配施工人员,确保各项工作有序进行。
2.建立健全的人员考核制度,提高员工积极性。
三、质量管理1.严格按照设计要求进行施工,保证水景工程的质量。
2.加强对施工过程的监督检查,防止施工质量出现问题。
第四章施工现场安全管理一、施工现场安全设施1.完善施工现场的安全设施,包括安全警示标识、防护栏杆等。
2.定期检查安全设施的使用情况,确保其有效性。
二、施工现场安全培训1.对施工现场人员进行安全培训,提高员工安全意识,减少事故发生率。
2.定期组织安全演练,提高员工应急处理能力。
三、事故应急预案1.制定施工现场的事故应急预案,规范员工应急处理流程。
2.定期组织事故演练,提高员工对应急事故的处理能力。

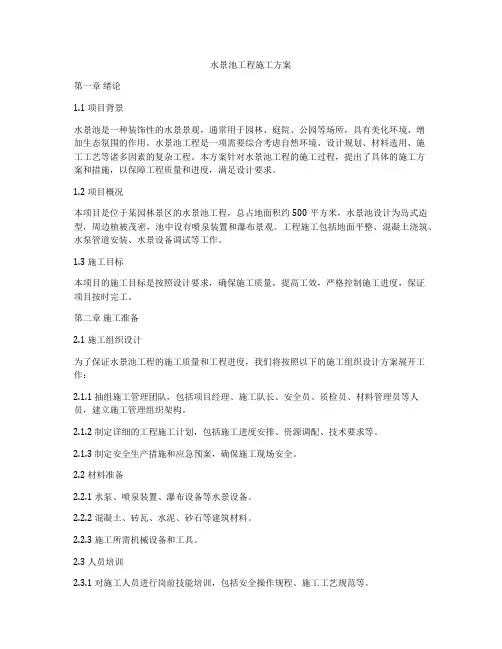

水景池工程施工方案第一章绪论1.1 项目背景水景池是一种装饰性的水景景观,通常用于园林、庭院、公园等场所,具有美化环境、增加生态氛围的作用。
水景池工程是一项需要综合考虑自然环境、设计规划、材料选用、施工工艺等诸多因素的复杂工程。
本方案针对水景池工程的施工过程,提出了具体的施工方案和措施,以保障工程质量和进度,满足设计要求。
1.2 项目概况本项目是位于某园林景区的水景池工程,总占地面积约500平方米,水景池设计为岛式造型,周边植被茂密,池中设有喷泉装置和瀑布景观。
工程施工包括地面平整、混凝土浇筑、水泵管道安装、水景设备调试等工作。
1.3 施工目标本项目的施工目标是按照设计要求,确保施工质量,提高工效,严格控制施工进度,保证项目按时完工。
第二章施工准备2.1 施工组织设计为了保证水景池工程的施工质量和工程进度,我们将按照以下的施工组织设计方案展开工作:2.1.1 抽组施工管理团队,包括项目经理、施工队长、安全员、质检员、材料管理员等人员,建立施工管理组织架构。
2.1.2 制定详细的工程施工计划,包括施工进度安排、资源调配、技术要求等。
2.1.3 制定安全生产措施和应急预案,确保施工现场安全。
2.2 材料准备2.2.1 水泵、喷泉装置、瀑布设备等水景设备。
2.2.2 混凝土、砖瓦、水泥、砂石等建筑材料。
2.2.3 施工所需机械设备和工具。
2.3 人员培训2.3.1 对施工人员进行岗前技能培训,包括安全操作规程、施工工艺规范等。
2.3.2 培训施工人员熟悉水景设备的操作和维护。
第三章施工工艺3.1 地面平整在施工前,需对水景池周边地面进行平整,去除杂草、石头等障碍物,保证施工现场清洁整齐。
3.2 混凝土浇筑3.2.1 制定混凝土配合比,按设计要求进行混凝土搅拌和浇筑。
3.2.2 对水景池池壁、底部进行混凝土浇筑,确保结构牢固、平整。
3.3 水泵管道安装3.3.1 安装水泵设备,连接管道,调试运行,确保水泵正常工作。

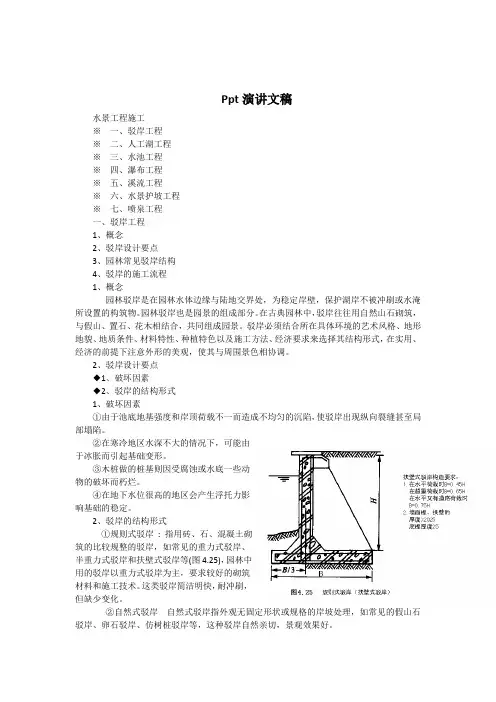

Ppt演讲文稿水景工程施工※一、驳岸工程※二、人工湖工程※三、水池工程※四、瀑布工程※五、溪流工程※六、水景护坡工程※七、喷泉工程一、驳岸工程1、概念2、驳岸设计要点3、园林常见驳岸结构4、驳岸的施工流程1、概念园林驳岸是在园林水体边缘与陆地交界处,为稳定岸壁,保护湖岸不被冲刷或水淹所设置的构筑物。
园林驳岸也是园景的组成部分。
在古典园林中,驳岸往往用自然山石砌筑,与假山、置石、花木相结合,共同组成园景。
驳岸必须结合所在具体环境的艺术风格、地形地貌、地质条件、材料特性、种植特色以及施工方法、经济要求来选择其结构形式,在实用、经济的前提下注意外形的美观,使其与周围景色相协调。
2、驳岸设计要点◆1、破坏因素◆2、驳岸的结构形式1、破坏因素①由于池底地基强度和岸顶荷载不一而造成不均匀的沉陷,使驳岸出现纵向裂缝甚至局部塌陷。
②在寒冷地区水深不大的情况下,可能由于冰胀而引起基础变形。
③木桩做的桩基则因受腐蚀或水底一些动物的破坏而朽烂。
④在地下水位很高的地区会产生浮托力影响基础的稳定。
2、驳岸的结构形式①规则式驳岸: 指用砖、石、混凝土砌筑的比较规整的驳岸,如常见的重力式驳岸、半重力式驳岸和扶壁式驳岸等(图4.25),园林中用的驳岸以重力式驳岸为主,要求较好的砌筑材料和施工技术。
这类驳岸简洁明快,耐冲刷,但缺少变化。
②自然式驳岸自然式驳岸指外观无固定形状或规格的岸坡处理,如常见的假山石驳岸、卵石驳岸、仿树桩驳岸等,这种驳岸自然亲切,景观效果好。
③混合式驳岸(图4.26)这种驳岸结合了规则式驳岸和自然式驳岸的特点,一般用毛石砌墙,自然山石封顶,园林工程中也较为常用。
3、园林常见驳岸结构★1、砌石驳岸⑴砌石驳岸砌石驳岸是园林工程中最为主要的护岸形式。
它主要依靠墙身自重来保证岸壁的稳定,抵抗墙后土壤的压力。
园林驳岸的常见结构由基础、墙身和压顶三部分组成。
基础是驳岸承重部分,上部质量经基础传给地基。
因此,要求基础坚固,埋人湖底深度不得小于50cm,基础宽度要求在驳岸高度的0.6~0.8倍范围内;如果土质轻松,必须作基础处理。
