一、工程概况本工程为某大型钢结构工程，主要采用管桁架结构。
管桁架作为一种新型结构形式，具有自重轻、跨度大、施工简便等优点，广泛应用于大跨度、大空间建筑中。
为确保施工安全和工程质量，特制定以下吊装施工方案。
二、施工准备1. 技术准备（1）熟悉图纸，了解管桁架的结构形式、尺寸、重量及吊装要求。
（2）组织施工人员学习吊装方案，明确吊装工艺、安全措施及注意事项。
（3）审查吊装设备，确保其性能符合吊装要求。
2. 材料准备（1）准备足够的吊装索具，如钢丝绳、吊环、吊索等。
（2）准备必要的辅助工具，如千斤顶、手拉葫芦等。
（3）准备足够的安装材料，如螺栓、螺母、垫片等。
3. 人员准备（1）组织吊装施工队伍，明确各岗位人员职责。
（2）对施工人员进行安全技术交底，确保其掌握安全操作规程。
（3）配备安全员，负责现场安全监督和应急处置。
三、吊装工艺1. 吊装前准备（1）检查吊装设备、索具、辅助工具等，确保其完好。
（2）清理吊装现场，确保无障碍物。
（3）测量管桁架的实际重量，以便选择合适的吊装设备。
2. 吊装过程（1）将管桁架放置在吊装位置，调整水平。
（2）连接吊装索具，确保其牢固可靠。
（3）使用吊装设备将管桁架吊起，缓慢移动至指定位置。
（4）在吊装过程中，密切关注管桁架的变形和倾斜情况，及时调整。
（5）管桁架就位后，进行临时固定。
3. 吊装后处理（1）检查管桁架的变形和倾斜情况，确保其符合要求。
（2）拆除临时固定装置，确保管桁架稳定。
（3）对吊装索具进行清洗、保养。
四、安全措施1. 严格执行安全操作规程，确保吊装过程安全。
2. 吊装前对施工人员进行安全技术交底，提高安全意识。
3. 设立安全警示标志，提醒施工人员注意安全。
4. 配备安全员，负责现场安全监督和应急处置。
5. 定期检查吊装设备、索具等，确保其完好。
五、总结本施工方案针对管桁架安装吊装过程，从施工准备、吊装工艺、安全措施等方面进行了详细说明。
在实际施工过程中，应根据现场情况进行调整，确保施工安全和工程质量。
管桁架结构安装工法黑龙江省安装工程公司何家伟黄宝龙一、前言随着科学技术的发展和社会进步，如今各体育场馆、展厅、机场等一般被设计成为钢桁架结构，大跨度空间结构蓬勃发展，跨度越来越大，造型越来越新颖、别致，绿色环保、节约能源，施工期限短，对于安装施工提出的技术要求也越来越高。
由我黑龙江省安装工程公司承包的七台河市新兴区木制品创业服务中心工程，42米、36米管桁架结构，由于跨度、重量及安装高度都比较大，且地处内庭，地面承载力无法承受吊车吊装时所产生的冲击力，无法采用常规方法进行安装。
结合今年多种施工方案的分析和研究，最终确定了现场拼装，高空滑移到位的施工方法。
该管桁架采用无缝钢管及高频焊管通过焊接球连接而成，两栋厂房共39榀，单榀最重约8吨，跨度为42米、36米，安装高度为12米。
二、工法特点（一）、大跨度桁架体系直接就位在设计位置，支座安装精度易于保证。
（二）、对起重设备、牵引设备要求不高，可用小型起重机或卷扬机，甚至不用。
而且只需搭设局部的拼装支架，如建筑物端部有平台可利用，可不搭设脚手架。
（三）、可充分利用桁架下部的楼面或地面结构，降低了结构的安装高度，同时不需要大量的脚手架及脚手架搭拆人员，降低了设备投入成本（四）、采用该工艺使屋盖钢结构的吊装、组对、焊接、测量校正、油漆等工序都可在同一胎架上重复进行，即可提高屋盖的安装质量、改善施工操作条件，又可以增加施工过程中的安全性。
三、适用范围（一）复杂支承条件的大跨度单跨、多跨空间桁架或网架结构（二）建筑平面为矩形、梯形或多边形等平面。
（三）支承情况可为周边简支、或点支承与周边支承相结合等情况。
（四）当建筑平面为矩形时滑轨可设在两边圈梁上，实行两点牵引。
（五）当跨度较大时，可在中间增设滑轨，实行三点或四点牵引，这是网架不必因分条后加大网架挠度，或者当跨度较大时，也可采用加反梁办法解决。
（六）现场狭窄、山区等地区施工；也适用于跨越施工；如车间屋盖的更换、轧钢、机械等厂房内设备基础、设备与屋面结构平行施工。
管桁架钢结构吊装施工方法及技术措施（一）主体钢结构的安装1、主桁架的安装针对本工程屋面主拱架的特点，在安装施工过程中，采用大型吊机分段吊装法进行安装。
由于工期紧，两片罩棚同时安装，为减少温度应力的影响，每片罩棚分三段安装，两端各10个拼装单元，中间12个拼装单元各为一段。
每段都是从各自的中间向两边展开，桁架分内外两段进行吊装，先吊装外面带支座部分，再分段吊装场内悬臂部分。
2、施工工艺■施工准备检查混凝土支座顶纵、横定位轴线，作为对位、校正的依据；确认主桁架埋件安装精度；安装支座；检查临时支撑胎架的安装精度；确认屋面主桁架的分段几何尺寸和分段重量；绑扎钢丝绳、高空用操作栏杆、安全绳。
■钢丝绳的绑扎根据桁架菱形截面的几何特征和重心位置，确定钢丝绳的绑扎点。
钢丝绳绑扎在桁架上弦相贯节点处，绑扎时垫设橡胶块，防止钢丝绳损坏构件表面油漆。
■屋面主桁架的吊装屋面主桁架分段吊装，四点起吊，单机旋转就位。
钢丝绳绑扎时，根据构件起重量在吊装钢丝绳上配备相应的手拉葫芦，在构件离地面1m左右后进行调平，以便吊装构件顺利就位。
正式吊装前必须进行试吊，并在手拉葫芦调平后加设保险钢丝绳，防止意外。
吊装段就位后进行初步找正，并拉设风缆绳临时固定。
■主桁架找正找正包括平面位置、垂直度和标高的找正。
平面的找正在支座安装时完成。
标高的找正：一端在支座安装时进行，另一端通过在临时支撑胎架上加设垫板调整。
垂直度的找正：采用缆风绳校正法进行，主桁架的垂直度不能同时向一个方向偏差。
■主桁架的稳定性第一段主桁架架安装就位后及时拉设风缆绳，进行垂直度找正，临时稳定，在第二段主拱架就位后采用150T履带吊及时进行次桁架、柳叶弦杆的安装就位及时与第一段主拱架进行焊接固定。
■主桁架的组装和安装精度要求3、吊装方法及技术要求（1）本吊装工程执行以下规范、规程和要求：①工程建设起重施工规范；②起重吊装安全操作规程；③大型设备吊装工程施工工艺标准；④吊车性能表和有关履带吊安全作业管理制度；⑤业主和工程监理对吊装工程的各项具体要求。
甘肃XX县体育运动中心空间索架结构施工方案编制人：日期：审核人：日期：审批人：日期：有限公司2013-08-05目录第1章工程概况 (1)1.1工程概况 (1)1.2编制依据 (3)第2章施工部署 (4)2.1施工总体思路 (4)2.2总平面布置图 (4)2.2.1现场总平面布置图： (4)2.2.2施工平面布置原则： (5)2.2.3现场临建布置 (5)2.2.4现场临电布置 (5)第3章施工难点分析 (1)第4章构件加工制作 (1)4.1建模与图纸深化设计 (1)4.2原辅材料采购及检验 (2)4.3 表面预处理 (4)4.4下料加工 (4)4.4.1方法选择 (4)4.4.2钢管对接 (5)4.4.3杆件余量留放 (6)4.4.4.数控相贯线切割 (7)4.5 主桁架钢管弯曲加工 (7)4.6 板件制孔 (8)4.7 拼装 (8)4.8 焊接 (10)4.9.涂装 (13)4.10包装 (14)第5章现场安装 (16)5.1 施工流程 (16)5.2 柱脚埋件安装 (16)5.2.1 柱底埋板和锚筋的安装 (17)5.2.2 上部埋件的安装 (17)5.3 钢柱安装 (17)5.3.1 竖向钢柱安装 (18)5.3.2 斜向钢柱安装 (18)5.4 主桁架1安装 (18)5.4.1 桁架1拼装分段说明 (18)5.4.2 地面拼装 (19)5.4.3 钢柱的安装校正 (20)5.4.4 搭设临时支撑 (21)5.4.5 分段吊装桁架1 (31)5.4.6 桁架1的安装顺序及合拢缝设置 (33)5.5 主桁架2安装 (33)5.6次桁架安装 (34)5.7 其他小构件及檩条安装 (34)5.8 桅杆安装 (34)5.8.1桅杆现场拼装 (34)5.8.2桅杆吊装工艺 (35)5.8.3桅杆临时固定 (37)5.8.4桅杆精确定位 (37)5.9预应力拉索安装和张拉 (38)5.9.1预应力拉索安装 (38)5.9.2拉索张拉 (39)5.9.3预应力钢索施工－张拉工艺 (42)5.9.4拉索张拉的控制措施 (43)5.10 临时支撑拆除 (43)5.11 吊装安全防护措施 (44)5.12 彩钢板安装 (44)第6章结构施工过程模拟 (46)第7章施工测量控制 (76)7.1 建立施工测量控制网 (76)7.1.1 建立平面坐标控制点 (76)7.1.2水准基点建立 (76)7.2预埋件锚栓及支座测量 (76)7.3构配件检查测量 (76)7.4桅杆安装测量 (76)7.5桁架吊装时的测量控制 (77)7.6 预应力张拉过程监测 (77)7.6.1 变形监测 (77)7.6.2 应力监测 (78)7.6.3 钢结构应力监测 (79)7.6.4 施工过程控制 (79)第8章现场焊接 (80)8.1现场焊接部位 (80)8.2 焊接工艺 (81)第9章钢结构涂装防腐措施 (85)9.1修补 (85)9.2施工环境 (85)9.3现场喷涂 (85)9.4涂层质量检测 (85)9.5 涂层缺陷修补 (85)9.6完成涂装的成品保护措施 (86)第10章施工进度计划及资源保证计划 (87)10.1施工进度计划 (87)10.2施工机具设备计划 (89)10.3施工劳动力计划 (90)第11章质量保证措施 (91)11.1 工程质量目标 (91)11.2 质量保证体系 (91)11.3 各工序质量控制程序 (93)第12章安全保证措施 (97)12.1 安全生产管理体系 (97)12.2 安全生产措施 (100)12.3 安全防护 (105)12.4安全应急预案 (105)第13章成品保护管理措施 (110)第1章工程概况1.1工程概况甘肃XX县体育运动中心看台罩棚采用空间钢桁架结构与预应力拉索相结合的斜拉结构体系，屋面为1.2mm厚铝镁锰合金屋面板。

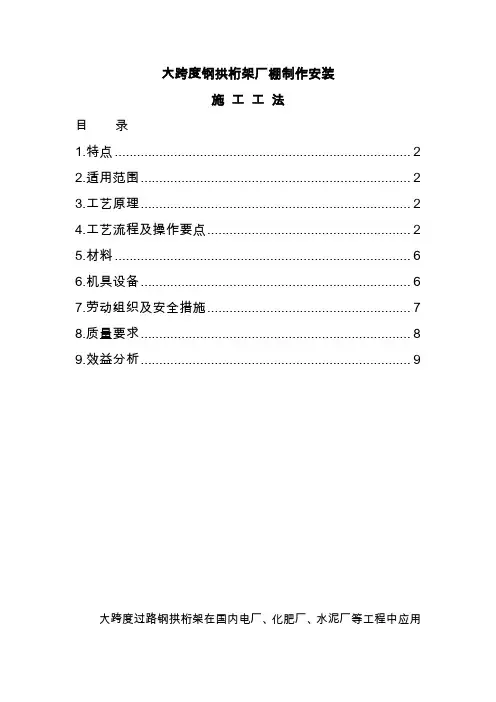

大跨度钢拱桁架厂棚制作安装施工工法目录1.特点 (2)2.适用范围 (2)3.工艺原理 (2)4.工艺流程及操作要点 (2)5.材料 (6)6.机具设备 (6)7.劳动组织及安全措施 (7)8.质量要求 (8)9.效益分析 (9)大跨度过路钢拱桁架在国内电厂、化肥厂、水泥厂等工程中应用较为广泛。
以山东魏桥电厂能源公司沾化厂区供热管道钢桁架为例，它跨度为52米，高度为15米，自重120t，这种结构具有跨度大、顶铰高、构件数量多、侧向刚度差、制作安装精度要求高，吊装难度大等特点。
我公司经过多年实践与总结，在其制作安装过程中，逐步解决了高强度螺栓制孔和门式刚架吊装等技术难题，形成了以钢桁架制作与门式钢架吊装关键技术的大跨度钢拱桁架厂棚制作安装施工方法。
1.特点大跨度过路钢桁架施工采用现场制作安装，其中门式钢架安装采用就地平拼、半榀吊装、空中安装的施工方法。
整个施工过程不仅简易可行，而且快速、优质、安全、经济。
2.适用范围2.1、大型钢桁架等钢构件制作、组装；2.2、高强度螺栓孔制孔及高强度螺栓安装；2.3、跨度超过45米以上的钢结构门式刚架吊装；2.4、跨度超过45米以上的钢拱桁架厂棚制安。
3.工艺原理钢桁架制作利用底模进行复制，高强度螺栓群孔利用钻模进行制孔，半榀门式钢架吊装利用汽车吊组合实现其在吊装过程中自由翻身、扶直、找正吊装重心线。
4.工艺流程及操作要点4.1、工艺流程施工准备→放样→制作底层、顶层→下料、制孔→构件组焊→钢架组装→校正→喷砂、除锈→刷漆→管道安装→管道保温→钢架吊装就位→连接桁架安装。
4.2、操作要点4.2.1、施工准备：在本阶段主要做好以下工作：材料、机具进场、制作平台搭设、预制场地平整、检查特殊工种持证上岗率及对施工人员进行施工技术交底及安全技术交底，另外对计量器具进行复检，做到计量器具合法有效。
4.2.2、放样：按施工图及起拱度要求在平台上对半榀刚架进行1：1放大样，并在其包边线上焊接挡块，构成组装胎具。
一、工程概况本项目为XX工程，位于XX地区，占地面积XX平方米，总建筑面积XX平方米。
本工程采用预应力管桁架作为主要屋盖结构，具有跨度大、自重轻、抗震性能好等特点。
为确保施工质量和安全，特制定本安装施工方案。
二、施工准备1. 施工人员：组织一支具备丰富预应力管桁架安装经验的施工队伍，并进行岗前培训。
2. 施工材料：确保预应力管桁架、连接件、螺栓等材料符合设计要求，并进行严格的质量检验。
3. 施工设备：准备吊装设备、电动工具、测量仪器等施工设备，并进行检查和维护。
4. 施工场地：清理施工场地，确保施工环境整洁、安全。
三、施工工艺1. 预应力管桁架的运输与堆放（1）预应力管桁架在运输过程中，应确保桁架水平放置，避免因倾斜或碰撞造成损伤。
（2）桁架到达施工现场后，应按顺序堆放，堆放高度不超过2层，堆放间距不小于1.5米。
2. 预应力管桁架的吊装（1）根据设计要求，确定桁架吊装顺序，先安装中间桁架，再安装两侧桁架。
（2）使用吊装设备将桁架吊起，对准安装位置，确保桁架水平、垂直。
（3）桁架就位后，检查桁架与支座的连接是否牢固，并进行临时固定。
3. 预应力管桁架的连接与调整（1）根据设计要求，将桁架连接件安装到位，并进行拧紧。
（2）检查桁架连接部位是否存在缝隙，如有，应及时调整。
（3）调整桁架间距，确保桁架间距符合设计要求。
4. 预应力管桁架的加固与检查（1）在桁架安装过程中，对关键部位进行加固，确保桁架稳定。
（2）安装完成后，对桁架进行检查，确保桁架安装质量。
四、施工注意事项1. 施工过程中，严格遵守安全操作规程，确保施工安全。
2. 施工人员应佩戴安全帽、安全带等防护用品。
3. 施工设备应定期检查和维护，确保设备正常运行。
4. 施工过程中，密切关注天气变化，如遇恶劣天气，应暂停施工。
五、施工进度安排根据工程进度要求，制定详细的施工进度计划，确保预应力管桁架安装工程按时完成。
六、质量保证措施1. 严格按照设计要求和质量标准进行施工，确保施工质量。

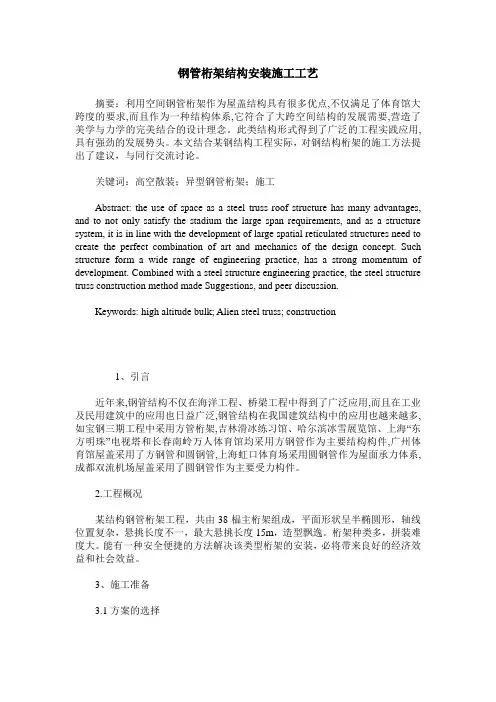

钢管桁架结构安装施工工艺摘要：利用空间钢管桁架作为屋盖结构具有很多优点,不仅满足了体育馆大跨度的要求,而且作为一种结构体系,它符合了大跨空间结构的发展需要,营造了美学与力学的完美结合的设计理念。
此类结构形式得到了广泛的工程实践应用,具有强劲的发展势头。
本文结合某钢结构工程实际，对钢结构桁架的施工方法提出了建议，与同行交流讨论。
关键词：高空散装；异型钢管桁架；施工Abstract: the use of space as a steel truss roof structure has many advantages, and to not only satisfy the stadium the large span requirements, and as a structure system, it is in line with the development of large spatial reticulated structures need to create the perfect combination of art and mechanics of the design concept. Such structure form a wide range of engineering practice, has a strong momentum of development. Combined with a steel structure engineering practice, the steel structure truss construction method made Suggestions, and peer discussion.Keywords: high altitude bulk; Alien steel truss; construction1、引言近年来,钢管结构不仅在海洋工程、桥梁工程中得到了广泛应用,而且在工业及民用建筑中的应用也日益广泛,钢管结构在我国建筑结构中的应用也越来越多,如宝钢三期工程中采用方管桁架,吉林滑冰练习馆、哈尔滨冰雪展览馆、上海“东方明珠”电视塔和长春南岭万人体育馆均采用方钢管作为主要结构构件,广州体育馆屋盖采用了方钢管和圆钢管,上海虹口体育场采用圆钢管作为屋面承力体系,成都双流机场屋盖采用了圆钢管作为主要受力构件。

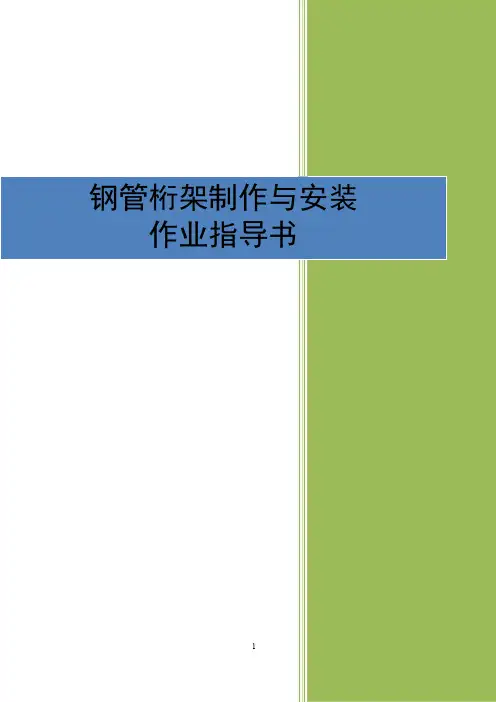

钢管桁架制作与安装作业指导书钢管桁架制作与安装作业指导书某公司发放号码：钢管桁架制作与安装作业指导书受控状态：版本：批准：持有者：年月发布年月实施目录1.目的 (01)2.适用范围 (01)3.加工制作工艺流程 (01)3.1原材料检验 (01)3.2下料 (03)3.3钢管弯曲 (04)3.4拼装 (05)4制作焊接 (06)5.喷砂除锈、涂装 (06)6安装作业操作规程 (06)6.1桁架组装 (06)6.2桁架安装 (08)6.3桁架的吊装 (08)6.4桁架安装精度控制 (08)7.安装焊接与检验 (09)钢管外径和壁厚的允许偏差 表 1文件编号：某 公 司 作 业 指 导 书版本：标题：钢管桁架制作与安装页码：1. 目的：指导钢管桁架现场加工制作与安装作业。
2. 适用范围：本作业指导书指导钢管桁架各钢构件的制作、组对、焊接直至出厂、安 装全过程作业。
3.加工制作工艺流程：钢管桁架结构尺寸较大，占用施工场地大，要根据现场条件以及工程施工特点，制 定合理的制作工艺，钢管桁架制作难点在于桁架梁的尺寸控制及焊接变形控制，经 过试验探索，确定出钢管桁架的制作详细工艺流程，如图 1：钢管桁架制作流程图。
3.1 原材料检验钢材进厂时，检查随钢材附带的材料质检证明书、合格证（原件）等质量证明文件， 并进行必要的试验。
并由专职质量检验员对钢材的外形尺寸进行检验。
钢材表面有 锈蚀、麻点和划痕等缺陷时，其深度不得大于该钢材厚度负偏差的 1/2，钢材表面 锈蚀等级必须符合现行国家标准。
A 、外径和壁厚：钢管外径和壁厚的允许偏差必须符合表 1 的规定。
当需方事先未 在合同中注明钢管尺寸允许偏差时，钢管外径和壁厚的允许偏差按普通级要求。
钢管 钢管尺寸 mm 允许偏差普通级 高级 种类热轧 （挤压扩） 管 外径 D＜50 ±0.50mm ±0.40mm ≥50 ±1% ±0.75%壁厚 S ＜4 ±12.5%（最小值为 ±0.40mm） ±10%（最小值为 ±0.30mm） ≥4～20 ＋15% －12.5% ±10% ＞20 ±12.5% ±10%冷拔（轧）管外径 D 6～10 ±0.20mm ±0.10mm ＞10～30±0.40mm ±0.20mm＞30～50±0.45mm ±0.25mm ＞50 ±1% ±0.5%壁厚S≤1 ±0.15mm ±0.12mm ＞1～3 ＋15%－10% ±10%施工准备上弦杆弯管下弦杆弯管钢平台搭设腹杆相贯线切割上弦杆弯管检验胎具制作下弦杆弯管检验测量放线上弦杆就位下弦杆就位腹杆就位上弦杆对接下弦杆对接校正腹杆点焊腹杆焊接焊缝检验分段构件喷砂除锈刷防腐涂料刷防火涂料及面漆验收图1钢管桁架制作流程图文件编号：某公司作业指导书版本：标题：钢管桁架制作与安装页码：E、桁架管与管之间相连的节点存在相贯线，相贯线的下料采用相贯线切割机进行。

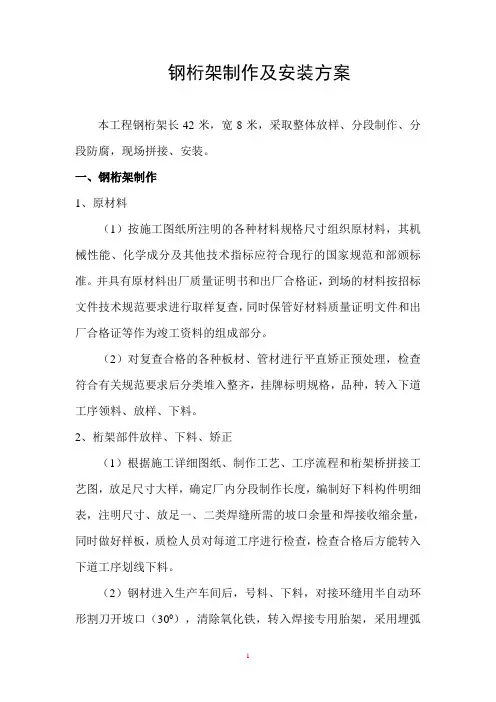

钢桁架制作及安装方案本工程钢桁架长42米，宽8米，采取整体放样、分段制作、分段防腐，现场拼接、安装。
一、钢桁架制作1、原材料（1）按施工图纸所注明的各种材料规格尺寸组织原材料，其机械性能、化学成分及其他技术指标应符合现行的国家规范和部颁标准。
并具有原材料出厂质量证明书和出厂合格证，到场的材料按招标文件技术规范要求进行取样复查，同时保管好材料质量证明文件和出厂合格证等作为竣工资料的组成部分。
（2）对复查合格的各种板材、管材进行平直矫正预处理，检查符合有关规范要求后分类堆入整齐，挂牌标明规格，品种，转入下道工序领料、放样、下料。
2、桁架部件放样、下料、矫正（1）根据施工详细图纸、制作工艺、工序流程和桁架桥拼接工艺图，放足尺寸大样，确定厂内分段制作长度，编制好下料构件明细表，注明尺寸、放足一、二类焊缝所需的坡口余量和焊接收缩余量，同时做好样板，质检人员对每道工序进行检查，检查合格后方能转入下道工序划线下料。
（2）钢材进入生产车间后，号料、下料，对接环缝用半自动环形割刀开坡口（300），清除氧化铁，转入焊接专用胎架，采用埋弧自动焊机焊接（详见焊接工艺），经质检部门超声波检查，X射线拍片检验合格，质量达到规范要求的标准，转入下道拼接工序。
（3）首先拼接两片下承式全焊接Q235b钢管桁架，根据1：1大样，拼搭1/2拼装钢平台。
立模时，用水平仪测平，搭焊靠模，立模完成后，由质检部门复核认可后进行桁架拼接，经专职质检员按图纸检验合格进行各分段钢管的焊接，经矫正焊接变形后，进行工厂预整拼。
预整拼时，确定拉杆与风撑的具体尺寸位置，在每个节点处焊上节点板并组焊有关构件。
桁架在制作时确保各节点预拱度符合设计值。
焊接结束后对所有焊缝进行100%超声波探伤检查，主要部件进行X光拍片检查。
桁架工地对接缝处，用样冲打上对中线，做上明显标记，清除所有焊疤，完成主桁架的工厂分片制作。
（4）其次再拼接顶、底片桁架。
桁架工厂分片制作完成后，分片用船运往施工现场拼接、吊装。
钢管桁架结构制作与安装施工工艺1 一般规定1.1 适用范围本施工工艺规程适用于大型体育场馆、公共建筑和各种用圆管、矩管作为骨架构成各类形状的空间结构的建筑物以及构筑物。
1.2 编制依据的标准与规范优质碳素结构钢GB／T699—1999普通碳素结构钢GB／T700—1998低合金高强度结构钢GB／T1591—1994一般工程用铸造碳素钢GB 5576—1997铸件尺寸差GB 6414—86结构用冷弯空心型钢GB／T6728—1986铸钢件超声探伤方法及质量评级方法GB 7233—87焊接结构用碳素钢铸件GB／T7659—1987结构用无缝管GB／T8162—1999铸件重量公差GB／T11351—89直缝焊管GB／T13793—1992结构用不锈钢无缝钢管GB／T14975—1994钢结构工程施工质量验收规范GB 50205—2001建筑工程施工质量验收统一标准GB 50300—2001建筑钢结构焊接技术规程JGJ 81—2002合金钢铸件JB／ZQ4297—1986铸件质量分等通则JB／JQ82001—901.3 材料要求管桁架使用的管材、板材、焊材、铸钢，除材料牌号、型号规格和质量等级应符合相应设计文件的要求，还必须符合下述规定：1管材1) 材质：必须符合《优质碳素结构钢》GB／T699—1999、《普通碳素结构钢》GB／T700—1998、《低合金高强度结构钢》GB／T1591—1994和《结构用不锈钢无缝钢管》GB／T14975—1994的规定；2) 型材规格尺寸及其允许偏差：矩管必须符合《结构用冷弯空心型钢》GB／T6728—1986标准规定，无缝钢管必须符合《结构用无缝管》GB／T8162—1999标准规定，焊管必须符合《直缝焊管》GB／T13793—1992标准规定，不锈钢无缝钢管必须符合《结构用不锈钢无缝钢管》GB／T14975—1994标准规定。
2板材1) 材质：必须符合《普通碳素结构钢》GB／T700—1998和《低合金高强度结构钢》GB／T1591—1994标准的规定；2) 规格尺寸和允许偏差：必须符合《碳素结构钢和低合金钢热轧厚板和钢带》GB／T3274—1988和《热轧钢板和钢带的尺寸、外形、重量及允许偏差》GB／T709—1988标准规定。
3焊材1) 焊条：分别应符合《碳钢焊条》GB／T5117—1995、《低合金钢焊条》GB／T5118—1995和《不锈钢焊条》GB／T983—1995标准规定；2) 焊丝分别应符合《熔化焊用钢丝》GB／T14957、《气体保护电弧焊用碳钢、低合金钢焊丝》GB／T8110、《碳钢药芯焊丝》GB／T10045、《低合金钢药芯焊丝》GB／T17493标准规定。
3) 焊剂分别应符合《碳素结构钢埋弧焊用焊剂》GB5293、《低合金钢埋弧焊用焊剂》GB／T12470标准规定。
4 铸钢1) 化学成分、力学性能管桁架所使用铸钢节点铸件材料采用ZG 25Ⅱ、ZG 35Ⅱ、ZG 22Mn 等，优先采用ZG 35Ⅱ、ZG 22Mn铸钢，其化学成分、力学性能分别应符合《一般工程用铸造碳素钢》GB 5576—1997、《焊接结构用碳素钢铸件》GB ／T7 659—1987和《合金钢铸件》JB ／ZQ 4297—1986标准规定。
注：管桁架所使用的钢支座通常也采用35号、45号结构钢锻件，其化学成分、机械性能符合《优质碳素结构钢》GB ／T699—1999的要求。
辊轴锻件用钢锭锻造时，锻造比不少于2.5，锻造过程中应控制锻造最终温度，锻件应进行正火处理后回火处理。
锻件不得有超过其单面机加工的余量的50%的夹层、折叠、裂纹、结疤、夹渣等缺陷，不得有白点，且不允许焊补。
2)尺寸公差和未注尺寸公差 管桁架所使用的铸钢构件的尺寸公差应满足设计文件的规定。
当设计无规定时，未注尺寸公差按GB 6414—86CT13级，壁厚公差按GB 6414—86CT14级，错型值为1.5mm;未注重量公差按GB ／T11351—89MT13级。
1.4 截面形式管行架单元断面形式一般采用三角形、矩形、梯形及其组合形式（图1.4-1）。
)(a )(b )(c )(d图1.4-1 管行架单元断面形式注)(a 三角形断面;)(b 矩形断面;)(c 梯形断面;)(d 组合断面。
1.5 构件类型管行架组成构件分类一般有上弦杆、下弦杆、竖腹杆、斜腹干、横联杆、斜联杆, 如图9.1.5—1所示。
图1.5-1 管桁行架组成构件分类1.6 腹杆及联杆组和类型管桁架的腹杆和联杆根据建筑要求、受力大小以及方便相贯节点处理，一般可采用单斜式或双斜式两种组合形式，如图1.6—1和图1.6—2所示。
图1.6-1 单斜式 图1.6-2 双斜式1.7 节点及其形式管桁架节点分为球节点、板节点、铸钢节点、鼓节点、法兰节点和相贯节点等。
其相贯基本节点形式有T 、K 、Y ;复合节点形式有T —Y 、T —K 、＋、X 等。
2 施 工 准 备2.1 材料准备1 管桁架制造使用的钢材、焊接材料、涂装材料和紧固件等必须符合设计要求和现行标准的规定。
2 材料代用，采用等截面和等强度的原则，任何材料代用均必须经设计单位核算认可，并按有关规定办理审批手续。
3 进厂的原材料除必须有生产厂的出厂质量证书，还应按合同要求和有关现行标准进行检验和验收，做好检查记录。
4 钢材当钢材的平直度不能满足工艺要求时，应先行矫正。
其钢材矫正后，应符合表9.2—1规定的允许偏差要求。
表2—1 钢材经矫正后允许偏差5 焊条 钢管焊条出厂必须按照标准进行严格检查，各项指标达到标准方能容许出厂。
使用单位在焊条入库前，应按焊条质量保证书检查焊条质量是否合乎要求，型号、牌号是否符合要求。
对于管桁架等重要结构的焊条，应按规定经质量复检合格后验收入库。
2.2 焊接准备1 管桁架结构焊接全过程，均应在焊接责任工程师的指导下进行。
焊接责任工程师必须具备工程师以上技术职称（或焊接技师），并依据工程的具体要求及设备能力，编制焊接工艺指导书。
2 焊接责任工程师和其它焊接技术人员，应具有承担焊接工程师的总体规划、管理和技术指导的能力。
3 焊接责任工程师和其它焊接技术人员应具有钢结构、焊接冶金、焊接施工等方面的知识和经验，并具有焊接施工的计划管理和施工技术指导的能力。
4 无损检验员必须经过培训，其资格应有文件或证书确认。
若规定由业主委派人员进行检验，应在合同文件中声明。
中级以上无损检验员可以在其监督下，让助理检验员完成具体工作，助理检验员同样仍需经过专业培训、考核和实践，取得相关资格方能进行相关的检验工作。
中级以上无损检验员应对无损检测结果进行审查、判定，并应对出具的监测报告签证、盖章、存盘、呈报。
2.3 深化设计1 管桁架结构一般均需钢结构施工单位进行深化设计，因此要求管桁架结构施工单位应具有相应工程等级的钢结构专项设计资质。
2管桁架结构深化设计的要求如下：1) 应该建立结构整体三维线框模型，对重要部位的复杂节点，还应进行三维实体仿真放样，条件允许时宜建立整体结构三维实体仿真模型。
2) 合理选用正确的结构节点形式，重要节点部位应该进行复核计算。
3) 根据材料定尺长度，正确确定桁架弦干拼接点位置，同时根据安装条件，确定桁架节段拼接位置。
4) 多根杆件相贯时，为保证节点施焊方便，同时保证焊缝质量，应该和结构设计师充分讨论，确定节点工作点的定位以及允许偏心量。
5) 对三维的曲线桁架，宜将其弦杆进行二维弧形展开，展开放样时应该充分考虑桁架拼接节点的安装精度与难度，和结构设计师充分讨论，选用合理的拼接节点形式。
当二维展开难以满足设计曲线形状时，除考虑三维成型的加工设备条件外，宜和结构师进行充分交流，对加工曲线进行调整。
6) 确定全部节点的合理焊缝形式，针对不同焊接部位制定相适宜的焊接工艺。
7) 对于复杂节点，必须明确节点的装配关系。
8) 确定重要零件、构件的加工工艺。
3相贯线绘制在具有结构三维实体仿真模型和五轴以上数控相贯线切割机条件下，可以不进行专门的相贯线绘制，当不具备数控相贯线切割机条件时，必须进行相贯线绘制。
1) 深化设计常用节点形式：图2.3—1 主管支管直接相贯图2.3—2 带加强套管相贯图2.3—3 球管相贯图2.3—4管鼓相贯图2.3—5 管板相贯节点图2.3—6 管筒相贯节点图2.3—7 法兰连接节点说明：1. 上图中的节点形式为管桁架深化设计过程中常采用的节点形式，其构造要求以及计算原则按《钢结构设规范》GB50017-2003和《网架结构设计与施工规程》JGJ7-91以及相关的钢结构设计构造手册内容执行。
2. 对于某些重要部位的特殊节点形式，当难以采用手册简化计算公式确定其节点强度时，必须采取辅助手段提供其承载能力数据作为安全保障，一般的手段为有限元仿真计算或实验检测。
2) 支座节点管桁架结构采用的支座节点形式较多,对于一些新型的支座形式,如板式橡胶支座、万向球铰支座、滚轴支座、铸钢支座等应该通过与支座生产专业厂家的沟通,在深化设计阶段应该明确其构造要求,装配关系等，特别是支座安装后钢结构二次施工对支座的不利影响因素以及相应采取的工艺措施必须明确。
2.4 制作准备1放样和号料是管桁架结构制作工艺中的第一道也是至关重要的一道工序，从事放样、号料的技术人员和操作工人要求必须熟悉图纸，仔细了解技术要求，对图纸构件的尺寸和定位方向进行仔细核对。
2对于结构杆件空间关系复杂、连接节点呈空间定位、杆件之间或者杆件与相邻建筑体干涉较多的管桁架结构，宜采用三维实体放样，三维实体放样分为整体实体放样和节点局部实体放样，如图2.4a和图2.4b所示。
图2.4a整体实体放样图2.4b节点实体放样3由放样图进行胎架平台制作时，胎架平台工艺补偿尺度一般不得超过2mm.4构件放样尺寸确定以后，为保证放样准确，应该进行自检，检查样板是否符合图纸要求，核对样板数量，并且报专职检验人员检验。
5下料加工之前，宜在计算机上进行电子图预拼装，当基于三维仿真实体模型条件下放样，可以直接进行数控切割。
3 制作3.1 工艺流程管桁架加工制作，可以根据具体工程情况在工厂或工地现场进行，其工艺流程见图3.1-1。
3.2 工作细则1 喷丸（砂）除锈管桁架的构件推荐使用喷丸除锈，允许使用其他方法，如喷砂除锈、手工除锈、酸洗除锈等，但必须达到设计要求的除锈等级。
其除锈等级必须满足GB8923标准的规定。
2 接管1）管材对接，必须按JGJ81—2002标准规定进行焊接工艺评定,确定焊接材料、焊接方法以及焊接工艺参数，以保证接管的质量。
2）管材对接焊缝，通常采用加内衬管（板）（见图3.2-1）和加隔板焊（见图3.2-2）的等强度全熔透焊接以及加外套筒（见3.2-3）和插入式的等强度角焊缝焊接，焊缝的质量等级必须达到设计图纸具体要求。
