管桁架安装步骤

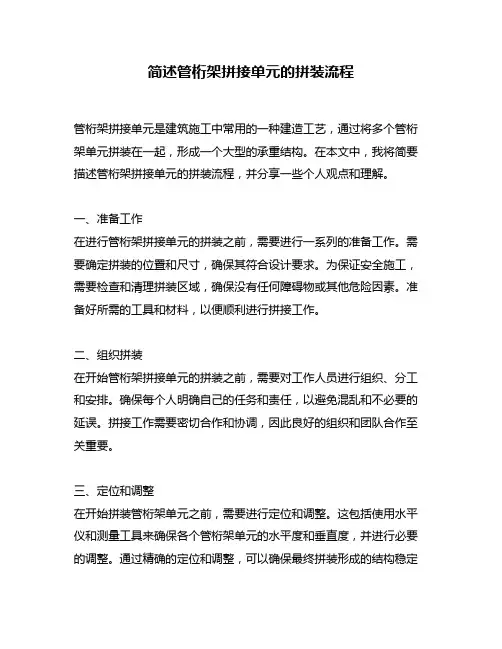

简述管桁架拼接单元的拼装流程管桁架拼接单元是建筑施工中常用的一种建造工艺，通过将多个管桁架单元拼装在一起，形成一个大型的承重结构。

在本文中，我将简要描述管桁架拼接单元的拼装流程，并分享一些个人观点和理解。

一、准备工作在进行管桁架拼接单元的拼装之前，需要进行一系列的准备工作。

需要确定拼装的位置和尺寸，确保其符合设计要求。

为保证安全施工，需要检查和清理拼装区域，确保没有任何障碍物或其他危险因素。

准备好所需的工具和材料，以便顺利进行拼接工作。

二、组织拼装在开始管桁架拼接单元的拼装之前，需要对工作人员进行组织、分工和安排。

确保每个人明确自己的任务和责任，以避免混乱和不必要的延误。

拼接工作需要密切合作和协调，因此良好的组织和团队合作至关重要。

三、定位和调整在开始拼装管桁架单元之前，需要进行定位和调整。

这包括使用水平仪和测量工具来确保各个管桁架单元的水平度和垂直度，并进行必要的调整。

通过精确的定位和调整，可以确保最终拼装形成的结构稳定和符合要求。

四、连接和固定在完成定位和调整之后，可以开始进行管桁架单元的连接和固定。

这通常涉及使用螺栓、螺丝或焊接等方式将各个管桁架单元连接在一起。

连接点需要进行牢固的固定，以确保整个结构的稳定性和承载能力。

还需要进行必要的检查和测试，确保连接点的质量和可靠性。

五、验收和检查在完成管桁架拼接单元的拼装之后，需要进行验收和检查工作。

这包括对拼装部位进行细致的检查和测试，以确保其符合设计要求和安全标准。

在验收和检查过程中，应特别关注连接点的稳固性、管桁架单元的几何形状和尺寸以及整体结构的承载能力。

六、总结和回顾通过上述的拼装流程，成功完成了管桁架拼接单元的拼装工作。

这一工艺的深度和广度远不止这些，但在本文中，我主要从简述的角度进行了介绍。

在整个拼装的过程中，注意事项和细节繁多，需要工作人员具备丰富的经验和技能。

在我个人的理解中，管桁架拼接单元的拼装工作是一项复杂而重要的建筑施工工艺。

一、工程概况本工程为某大型钢结构工程，主要采用管桁架结构。

管桁架作为一种新型结构形式，具有自重轻、跨度大、施工简便等优点，广泛应用于大跨度、大空间建筑中。

为确保施工安全和工程质量，特制定以下吊装施工方案。

二、施工准备1. 技术准备（1）熟悉图纸，了解管桁架的结构形式、尺寸、重量及吊装要求。

（2）组织施工人员学习吊装方案，明确吊装工艺、安全措施及注意事项。

（3）审查吊装设备，确保其性能符合吊装要求。

2. 材料准备（1）准备足够的吊装索具，如钢丝绳、吊环、吊索等。

（2）准备必要的辅助工具，如千斤顶、手拉葫芦等。

（3）准备足够的安装材料，如螺栓、螺母、垫片等。

3. 人员准备（1）组织吊装施工队伍，明确各岗位人员职责。

（2）对施工人员进行安全技术交底，确保其掌握安全操作规程。

（3）配备安全员，负责现场安全监督和应急处置。

三、吊装工艺1. 吊装前准备（1）检查吊装设备、索具、辅助工具等，确保其完好。

（2）清理吊装现场，确保无障碍物。

（3）测量管桁架的实际重量，以便选择合适的吊装设备。

2. 吊装过程（1）将管桁架放置在吊装位置，调整水平。

（2）连接吊装索具，确保其牢固可靠。

（3）使用吊装设备将管桁架吊起，缓慢移动至指定位置。

（4）在吊装过程中，密切关注管桁架的变形和倾斜情况，及时调整。

（5）管桁架就位后，进行临时固定。

3. 吊装后处理（1）检查管桁架的变形和倾斜情况，确保其符合要求。

（2）拆除临时固定装置，确保管桁架稳定。

（3）对吊装索具进行清洗、保养。

四、安全措施1. 严格执行安全操作规程，确保吊装过程安全。

2. 吊装前对施工人员进行安全技术交底，提高安全意识。

3. 设立安全警示标志，提醒施工人员注意安全。

4. 配备安全员，负责现场安全监督和应急处置。

5. 定期检查吊装设备、索具等，确保其完好。

五、总结本施工方案针对管桁架安装吊装过程，从施工准备、吊装工艺、安全措施等方面进行了详细说明。

在实际施工过程中，应根据现场情况进行调整，确保施工安全和工程质量。

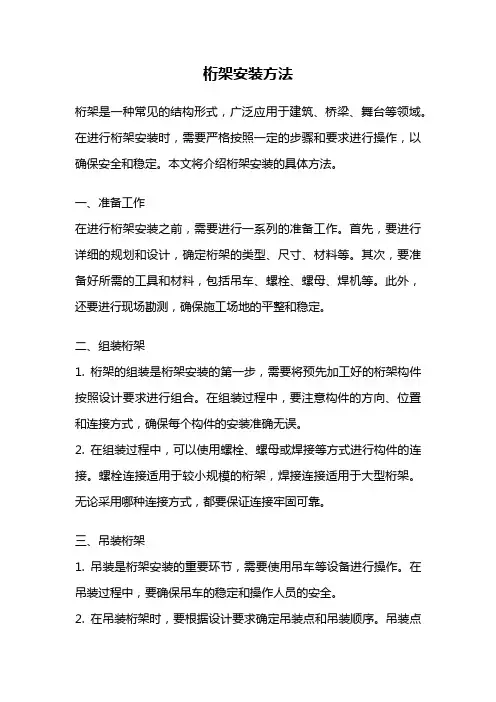

桁架安装方法桁架是一种常见的结构形式，广泛应用于建筑、桥梁、舞台等领域。

在进行桁架安装时，需要严格按照一定的步骤和要求进行操作，以确保安全和稳定。

本文将介绍桁架安装的具体方法。

一、准备工作在进行桁架安装之前，需要进行一系列的准备工作。

首先，要进行详细的规划和设计，确定桁架的类型、尺寸、材料等。

其次，要准备好所需的工具和材料，包括吊车、螺栓、螺母、焊机等。

此外，还要进行现场勘测，确保施工场地的平整和稳定。

二、组装桁架1. 桁架的组装是桁架安装的第一步，需要将预先加工好的桁架构件按照设计要求进行组合。

在组装过程中，要注意构件的方向、位置和连接方式，确保每个构件的安装准确无误。

2. 在组装过程中，可以使用螺栓、螺母或焊接等方式进行构件的连接。

螺栓连接适用于较小规模的桁架，焊接连接适用于大型桁架。

无论采用哪种连接方式，都要保证连接牢固可靠。

三、吊装桁架1. 吊装是桁架安装的重要环节，需要使用吊车等设备进行操作。

在吊装过程中，要确保吊车的稳定和操作人员的安全。

2. 在吊装桁架时，要根据设计要求确定吊装点和吊装顺序。

吊装点的选择应当考虑到桁架的重心和平衡，以及吊装设备的承重能力。

3. 在吊装过程中，要进行严格的控制和调整，确保桁架在吊装过程中保持平衡和稳定。

必要时，可以进行临时支撑或调整。

四、安装固定1. 安装固定是桁架安装的最后一步，需要将桁架固定在预定的位置。

固定方式可以采用螺栓连接、焊接或混凝土浇筑等方式。

2. 在固定桁架时，要确保桁架与其承载物的连接牢固可靠。

对于建筑物桁架，还要考虑到地震和风荷载等因素，采取相应的加固措施。

五、验收和调试在完成桁架安装后，需要进行验收和调试工作。

通过对桁架的检查和测试，确保其安装质量和使用效果符合要求。

桁架安装是一个复杂的工程，需要进行详细的规划和准备工作，严格按照设计要求进行组装、吊装和安装固定。

只有在安装过程中做到严谨、细致，才能保证桁架的安全和稳定。

因此，在进行桁架安装时，务必要遵循上述方法和要求，确保施工质量和工程安全。

钢管桁架结构制作与安装施工工艺1 一般规定1.1 适用范围本施工工艺规程适用于大型体育场馆、公共建筑和各种用圆管、矩管作为骨架构成各类形状的空间结构的建筑物以及构筑物。

1.2 编制依据的标准与规范优质碳素结构钢GB／T699—1999普通碳素结构钢GB／T700—1998低合金高强度结构钢GB／T1591—1994一般工程用铸造碳素钢GB 5576—1997铸件尺寸差GB 6414—86结构用冷弯空心型钢GB／T6728—1986铸钢件超声探伤方法及质量评级方法GB 7233—87焊接结构用碳素钢铸件GB／T7659—1987结构用无缝管GB／T8162—1999铸件重量公差GB／T11351—89直缝焊管GB／T13793—1992结构用不锈钢无缝钢管GB／T14975—1994钢结构工程施工质量验收规范GB 50205—2001建筑工程施工质量验收统一标准GB 50300—2001建筑钢结构焊接技术规程JGJ 81—2002合金钢铸件JB／ZQ4297—1986铸件质量分等通则JB／JQ82001—901.3 材料要求管桁架使用的管材、板材、焊材、铸钢，除材料牌号、型号规格和质量等级应符合相应设计文件的要求，还必须符合下述规定：1管材1) 材质：必须符合《优质碳素结构钢》GB／T699—1999、《普通碳素结构钢》GB／T700—1998、《低合金高强度结构钢》GB／T1591—1994和《结构用不锈钢无缝钢管》GB／T14975—1994的规定；2) 型材规格尺寸及其允许偏差：矩管必须符合《结构用冷弯空心型钢》GB／T6728—1986标准规定，无缝钢管必须符合《结构用无缝管》GB／T8162—1999标准规定，焊管必须符合《直缝焊管》GB／T13793—1992标准规定，不锈钢无缝钢管必须符合《结构用不锈钢无缝钢管》GB／T14975—1994标准规定。

2 板材1) 材质：必须符合《普通碳素结构钢》GB／T700—1998和《低合金高强度结构钢》GB／T1591—1994标准的规定；2) 规格尺寸和允许偏差：必须符合《碳素结构钢和低合金钢热轧厚板和钢带》GB／T3274—1988和《热轧钢板和钢带的尺寸、外形、重量及允许偏差》GB／T709—1988标准规定。

现场安装施工方法及技术措施本工程的现场安装工作主要是指桁架的安装，方管柱、方管梁、钢檩条和涂装等施工其间穿插。

1 桁架现场安装施工方法及技术措施1.1桁架的现场拼装1.1.1桁架的现场拼装思路本工程桁架安装时必须按安装的工况要求对桁架进行整体和分段的拼装，桁架的现场拼装主要和工厂内预拼装思路一样。

按安装的要求进行“整体拼装，分段点焊，小段满焊”；或全部整榀拼装固定。

针对本工程的实际情况和场地特点，本工程拟采用两台吊车吊装，拼装方法确定为：分段进场，地面拼装。

分段拼装时，中间分段拼装时由于吊车吊不到，可能要采用到移动式小龙门架，根据现场实际情况确定。

由于桁架拼装精度受拼装环境，胎架适用性及温度变化等多方面的影响，而桁架拼装的质量将直接影响到整个工程的质量，因此如何做好桁架的现场拼装工作是本工程实施的重点。

拼装主要在胎架上进行，保证胎架的精度是保证拼装精度的关键，拼装胎架杆件布置必需通过计算机进行相对位置放样，并测量复合胎架各支撑控制点的相对位置，确定无误后才开始构件拼装。

拼装杆件长度、位置要预先考虑焊接收缩量。

胎架的设计要考虑有调节机构，保证有一定的精确定位调节能力，严格的按标准规范要求对拼装过程精度进行控制。

本工程桁架的结构为相贯面钢管桁架结构，工地拼装主要采用整体拼装，分段吊装，桁架的拼装图如下：拼装胎架立面图分段拼装耳板示意图偏移量，焊接操作空间，复核各杆件编号，胎架设置的合理性，重点测量桁架各节点位置尺寸。

并检测桁架节点标高位置及水平投影长度，桁架侧弯值，及时调整超偏尺寸，避免或消除过多的累积误差。

自检合格后报验，提供吊装。

1.1.2拼装变形控制拼装时存在大量的焊接工作，若焊接操作控制不当容易造成较大焊接拼装变形。

因此必须制定合理的焊接方案。

焊接组装时应先进行点焊，全部组装好点焊固定后，经检查合格后再进行正式的焊接。

同时组装点焊时应考虑焊接的变形采取适当地反焊接变形来消除焊接的变形。

正式焊接时从桁架的中间向两边进行焊接，并采用双数的焊工对称焊接。

钢管桁架结构制作与安装施工工艺1 一般规定1.1 适用范围本施工工艺规程适用于大型体育场馆、公共建筑和各种用圆管、矩管作为骨架构成各类形状的空间结构的建筑物以及构筑物。

1.2 编制依据的标准与规范优质碳素结构钢GB／T699—1999普通碳素结构钢GB／T700—1998低合金高强度结构钢GB／T1591—1994一般工程用铸造碳素钢GB 5576—1997铸件尺寸差GB 6414—86结构用冷弯空心型钢GB／T6728—1986铸钢件超声探伤方法及质量评级方法GB 7233—87焊接结构用碳素钢铸件GB／T7659—1987结构用无缝管GB／T8162—1999铸件重量公差GB／T11351—89直缝焊管GB／T13793—1992结构用不锈钢无缝钢管GB／T14975—1994钢结构工程施工质量验收规范GB 50205—2001建筑工程施工质量验收统一标准GB 50300—2001建筑钢结构焊接技术规程JGJ 81—2002合金钢铸件JB／ZQ4297—1986铸件质量分等通则JB／JQ82001—901.3 材料要求管桁架使用的管材、板材、焊材、铸钢，除材料牌号、型号规格和质量等级应符合相应设计文件的要求，还必须符合下述规定：1管材1) 材质：必须符合《优质碳素结构钢》GB／T699—1999、《普通碳素结构钢》GB／T700—1998、《低合金高强度结构钢》GB／T1591—1994和《结构用不锈钢无缝钢管》GB／T14975—1994的规定；2) 型材规格尺寸及其允许偏差：矩管必须符合《结构用冷弯空心型钢》GB／T6728—1986标准规定，无缝钢管必须符合《结构用无缝管》GB／T8162—1999标准规定，焊管必须符合《直缝焊管》GB ／T13793—1992标准规定，不锈钢无缝钢管必须符合《结构用不锈钢无缝钢管》GB／T14975—1994标准规定。

2 板材1) 材质：必须符合《普通碳素结构钢》GB／T700—1998和《低合金高强度结构钢》GB／T1591—1994标准的规定；2) 规格尺寸和允许偏差：必须符合《碳素结构钢和低合金钢热轧厚板和钢带》GB／T3274—1988和《热轧钢板和钢带的尺寸、外形、重量及允许偏差》GB／T709—1988标准规定。

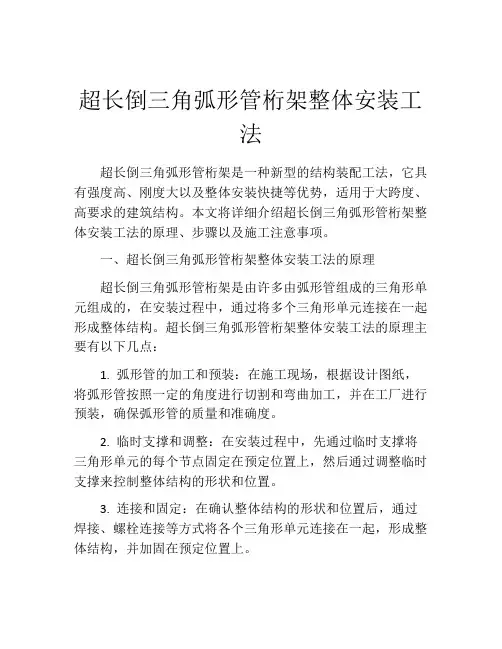

超长倒三角弧形管桁架整体安装工法超长倒三角弧形管桁架是一种新型的结构装配工法，它具有强度高、刚度大以及整体安装快捷等优势，适用于大跨度、高要求的建筑结构。

本文将详细介绍超长倒三角弧形管桁架整体安装工法的原理、步骤以及施工注意事项。

一、超长倒三角弧形管桁架整体安装工法的原理超长倒三角弧形管桁架是由许多由弧形管组成的三角形单元组成的，在安装过程中，通过将多个三角形单元连接在一起形成整体结构。

超长倒三角弧形管桁架整体安装工法的原理主要有以下几点：1. 弧形管的加工和预装：在施工现场，根据设计图纸，将弧形管按照一定的角度进行切割和弯曲加工，并在工厂进行预装，确保弧形管的质量和准确度。

2. 临时支撑和调整：在安装过程中，先通过临时支撑将三角形单元的每个节点固定在预定位置上，然后通过调整临时支撑来控制整体结构的形状和位置。

3. 连接和固定：在确认整体结构的形状和位置后，通过焊接、螺栓连接等方式将各个三角形单元连接在一起，形成整体结构，并加固在预定位置上。

4. 清理和防护：完成整体安装后，对焊接部位进行清理和防护，确保整体结构的稳定性和安全性。

二、超长倒三角弧形管桁架整体安装工法的步骤1. 施工准备：根据设计图纸，确定弧形管桁架的大小、形状和材料，并准备所需的操作工具和设备。

同时清理施工现场，确保施工安全。

2. 弧形管的加工和预装：在工厂进行弧形管的切割和弯曲加工，并进行预装，确保弧形管的质量和准确度。

3. 临时支撑和调整：根据设计图纸和实际情况，在施工现场搭建临时支撑系统，并将三角形单元的每个节点固定在预定位置上。

然后通过调整临时支撑来控制整体结构的形状和位置。

4. 连接和固定：在确认整体结构的形状和位置后，通过焊接、螺栓连接等方式将各个三角形单元连接在一起，形成整体结构，并加固在预定位置上。

5. 清理和防护：完成整体安装后，对焊接部位进行清理和防护，确保整体结构的稳定性和安全性。

三、超长倒三角弧形管桁架整体安装工法的施工注意事项1. 设计准确：在施工前，必须对超长倒三角弧形管桁架的大小、形状和材料进行准确的设计和计算，确保结构的强度和稳定性。

一、工程概况本项目为XX工程，位于XX地区，占地面积XX平方米，总建筑面积XX平方米。

本工程采用预应力管桁架作为主要屋盖结构，具有跨度大、自重轻、抗震性能好等特点。

为确保施工质量和安全，特制定本安装施工方案。

二、施工准备1. 施工人员：组织一支具备丰富预应力管桁架安装经验的施工队伍，并进行岗前培训。

2. 施工材料：确保预应力管桁架、连接件、螺栓等材料符合设计要求，并进行严格的质量检验。

3. 施工设备：准备吊装设备、电动工具、测量仪器等施工设备，并进行检查和维护。

4. 施工场地：清理施工场地，确保施工环境整洁、安全。

三、施工工艺1. 预应力管桁架的运输与堆放（1）预应力管桁架在运输过程中，应确保桁架水平放置，避免因倾斜或碰撞造成损伤。

（2）桁架到达施工现场后，应按顺序堆放，堆放高度不超过2层，堆放间距不小于1.5米。

2. 预应力管桁架的吊装（1）根据设计要求，确定桁架吊装顺序，先安装中间桁架，再安装两侧桁架。

（2）使用吊装设备将桁架吊起，对准安装位置，确保桁架水平、垂直。

（3）桁架就位后，检查桁架与支座的连接是否牢固，并进行临时固定。

3. 预应力管桁架的连接与调整（1）根据设计要求，将桁架连接件安装到位，并进行拧紧。

（2）检查桁架连接部位是否存在缝隙，如有，应及时调整。

（3）调整桁架间距，确保桁架间距符合设计要求。

4. 预应力管桁架的加固与检查（1）在桁架安装过程中，对关键部位进行加固，确保桁架稳定。

（2）安装完成后，对桁架进行检查，确保桁架安装质量。

四、施工注意事项1. 施工过程中，严格遵守安全操作规程，确保施工安全。

2. 施工人员应佩戴安全帽、安全带等防护用品。

3. 施工设备应定期检查和维护，确保设备正常运行。

4. 施工过程中，密切关注天气变化，如遇恶劣天气，应暂停施工。

五、施工进度安排根据工程进度要求，制定详细的施工进度计划，确保预应力管桁架安装工程按时完成。

六、质量保证措施1. 严格按照设计要求和质量标准进行施工，确保施工质量。

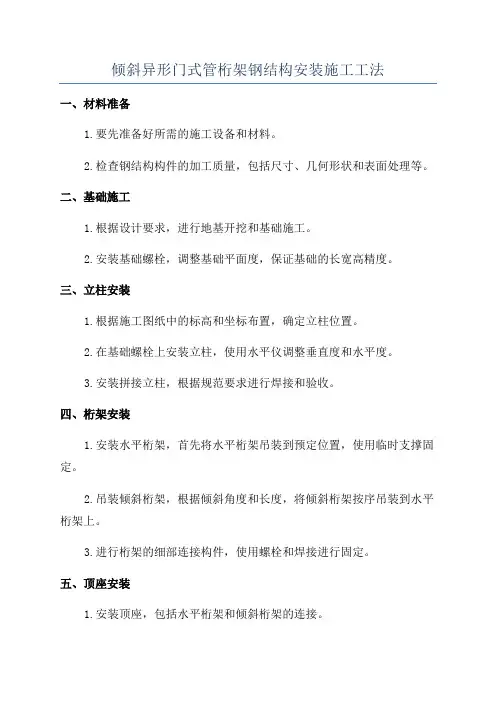

倾斜异形门式管桁架钢结构安装施工工法一、材料准备1.要先准备好所需的施工设备和材料。

2.检查钢结构构件的加工质量，包括尺寸、几何形状和表面处理等。

二、基础施工1.根据设计要求，进行地基开挖和基础施工。

2.安装基础螺栓，调整基础平面度，保证基础的长宽高精度。

三、立柱安装1.根据施工图纸中的标高和坐标布置，确定立柱位置。

2.在基础螺栓上安装立柱，使用水平仪调整垂直度和水平度。

3.安装拼接立柱，根据规范要求进行焊接和验收。

四、桁架安装1.安装水平桁架，首先将水平桁架吊装到预定位置，使用临时支撑固定。

2.吊装倾斜桁架，根据倾斜角度和长度，将倾斜桁架按序吊装到水平桁架上。

3.进行桁架的细部连接构件，使用螺栓和焊接进行固定。

五、顶座安装1.安装顶座，包括水平桁架和倾斜桁架的连接。

2.使用螺栓将顶座与桁架连接。

六、检查和调整1.检查所有安装部位的连接质量和焊接质量。

2.根据设计要求进行结构的调整和校正。

3.进行焊缝探伤和其他非破坏性检测。

七、防腐处理1.进行钢结构防腐处理，包括喷涂防腐漆和其他防腐层。

2.进行防腐漆的涂装和质量验收。

八、细部处理1.进行构件的细部处理，包括对焊缝的处理和磨平。

2.进行构件的刷漆和表面处理。

九、验收和竣工1.进行钢结构的验收，包括结构安全性和使用功能的验收。

2.完成相关证书和竣工图纸的编制。

以上是一种典型的倾斜异形门式管桁架钢结构安装施工工法，通过合理的组织和施工过程，可以确保结构的稳定性和施工质量，提高安装效率和施工速度。

在施工过程中，需要严格遵守相关规范和标准，保证安全施工和质量完成。

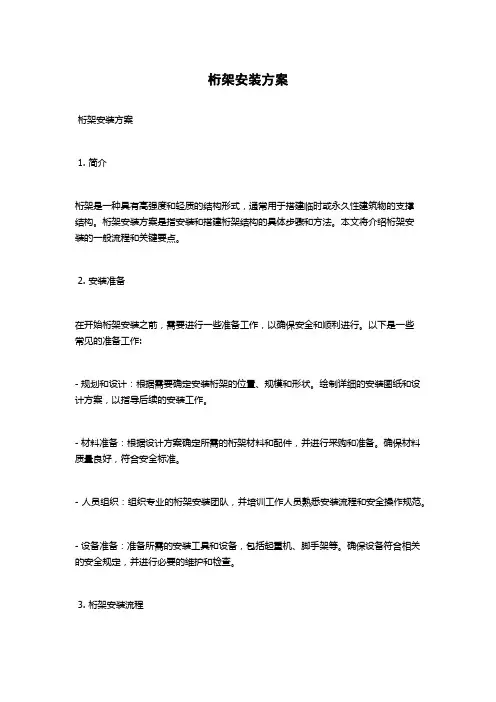

桁架安装方案桁架安装方案1. 简介桁架是一种具有高强度和轻质的结构形式，通常用于搭建临时或永久性建筑物的支撑结构。

桁架安装方案是指安装和搭建桁架结构的具体步骤和方法。

本文将介绍桁架安装的一般流程和关键要点。

2. 安装准备在开始桁架安装之前，需要进行一些准备工作，以确保安全和顺利进行。

以下是一些常见的准备工作:- 规划和设计：根据需要确定安装桁架的位置、规模和形状。

绘制详细的安装图纸和设计方案，以指导后续的安装工作。

- 材料准备：根据设计方案确定所需的桁架材料和配件，并进行采购和准备。

确保材料质量良好，符合安全标准。

- 人员组织：组织专业的桁架安装团队，并培训工作人员熟悉安装流程和安全操作规范。

- 设备准备：准备所需的安装工具和设备，包括起重机、脚手架等。

确保设备符合相关的安全规定，并进行必要的维护和检查。

3. 桁架安装流程3.1 确定基础在开始桁架安装之前，需要先确定安装的基础条件。

这包括地面的承重能力、平整度和稳定性等指标。

如果需要，在安装之前可以进行地面的加固和平整处理。

3.2 搭建桁架结构下面是一般的桁架安装步骤：- 搭建起重机和脚手架：根据需要搭建起重机和脚手架，以支撑和安装桁架结构。

确保起重机和脚手架的稳定性和安全性。

- 安装主梁：首先安装主梁，根据设计方案将主梁的各个部分组装在一起，并使用螺栓和紧固件牢固连接。

确保主梁的水平度和位置准确。

- 安装斜撑和节点：接下来安装次梁和斜撑，并将其与主梁和节点连接。

确保斜撑的角度和长度准确，并使用适当的紧固件进行连接。

- 安装定位和支撑结构：最后安装定位和支撑结构，以确保整个桁架结构的稳定性和安全性。

定位和支撑结构可以根据具体情况选择不同的形式和材料。

3.3 安全检查和测试在完成桁架安装后，需要进行安全检查和测试，以确保桁架结构的稳定性和安全性。

这包括：- 检查紧固件：检查所有的紧固件是否牢固、完好，并根据需要进行调整和更换。

- 检查连接点：检查各个连接点的连接是否牢固，并使用合适的工具进行紧固。
