pcdmis高级培训 三坐标培训资料

  • 格式：ppt
  • 大小：9.03 MB
  • 文档页数：114

下载文档原格式

  / 114

合集下载

三坐标培训教材

三坐标培训教材

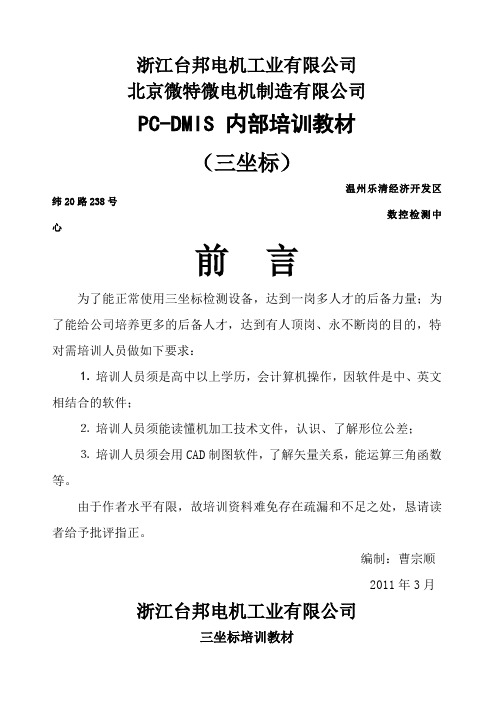

浙江台邦电机工业有限公司北京微特微电机制造有限公司PC-DMIS 内部培训教材（三坐标）温州乐清经济开发区纬20路238号数控检测中心前言为了能正常使用三坐标检测设备，达到一岗多人才的后备力量；为了能给公司培养更多的后备人才，达到有人顶岗、永不断岗的目的，特对需培训人员做如下要求：⒈培训人员须是高中以上学历，会计算机操作，因软件是中、英文相结合的软件；⒉培训人员须能读懂机加工技术文件，认识、了解形位公差；⒊培训人员须会用CAD制图软件，了解矢量关系，能运算三角函数等。

由于作者水平有限，故培训资料难免存在疏漏和不足之处，恳请读者给予批评指正。

编制：曹宗顺2011年3月浙江台邦电机工业有限公司三坐标培训教材开机前的准备工作1、开机前应检查气压，气压应达到0.4Pa~0.45Pa 。

室内温度、湿度达到标准状态，在温度计的绿色范围内。

2、擦机床，用高织纱纯棉布蘸无水酒精清洁三轴面导轨面。

3、开机的顺序：开启气阀→开启控制柜开关→开启计算机→进入软件[Online]→按操纵盒上的伺服加电键[MACH.START]绿色的[有嗒的声音] 。

关机的顺序与开机完全相反。

零件测量步骤●分析图纸●校验测针●建立坐标系●测量工作●评价测量结果●报告一、分析图纸了解图纸中的重要尺寸，关键部位，各部位之间的关系?工件应该怎样摆放在水平台红色的是气阀，现在是开启状态，如下面的玻璃罩内有水应把它放干净。

需清洁的工作台面，上下两面需清洁的工作台面，左右两面需清洁的工作台面，有四面，这不脏可以不清理这是三坐标软件标志 这是三坐标操纵盒上的伺服加电键上？最小应该用多大的测针？需要加多长的连接杆？需要用些什么测针角度？用什么基准建立坐标系？二、校验测针目的：①因为触测时得到的是红宝石球心的位置，而实际需要的是接触点的位置，所以需要补偿。

②可以建立起各个角度之间的关系测头校验：1、测头说明公司现用的测头由接头、加长杆、测针组合接头 PROBEMH20I-95 PROBEMH是指测座接Φ20mm的接头长95mm加长杆 EXTEN20mm 是指加长杆长20mm测针 TIP2BY20mm TIP指测头 2BY指红宝石直径Φ2mm20mm 指连接红宝石的长度2、多角度校验T1A0B0指测头的角度，意思是A向是0度B向也是0度，红宝石朝下的方向，A的方向有0-90度，B的方向有0-180度和0-负180度，B方向不能360度转，转动角度时需把开关打开方可转动。

PC-DMIS基础培训

PC-DMIS基础培训

半 径 补 偿
来获取
• 补偿的方向－测头 的逼近方向,矢量的
头 的 逼 近 方 向
定义
测头校验
测头校正对所定义 测头的有效直径及 位置参数进行测量 的过程。为了完成 这一任务，需要用 被校正的测头对一 个校验标准进行测 量。
未知直径和 位置的测头
已知直径并且可以 溯源到国家基准的 标准器。
测 头 校 验
回退方 第一点 回退 向 指向最 方向 后一点
当前工 第一层 小端指 作平面 指向最 向大端 方向 后一层 直径 直径 高度 锥角 高度
不同
属性
直径
直
元 素: 直线 2 重心
线
Z
最小点数: 位 矢 置:
量: 第一点到最后一点。 直线度 2维/3维
5
2
1
形状误差: 2维/3维:
Y
5 I = -1
J=0 K=0 5
• 机器坐标系固定在机床上!!
工件坐标系
• 通过被测工件上的设计或工序基准 建立起来的坐标系称为工件坐标系
工件坐标系是固定在工件上
右手直角坐标系
• 三个坐标轴的正方向符合右手 定则 • 即以右手握住Z轴,当右手的四 个手指从X轴正向以90度角转 向Y轴时,大拇指的指向就是Z 轴正向
• X
• Z
• Y
Y
5
3
2
形状误差: 2维/3维: X = 2.5 Y = 2.5 Z = 2.5
球度 3维
I=0 J=0 K=1
D = 5.0 R = 2.5
5
X
• 谢 谢！
5
X
圆
元 素: 圆锥
6 顶点 小端指向大端 锥度 3维
1

三坐标培训

三坐标培训

补偿半径
2、测头旋转角度之误差，及建立个角度之间的关系。 参考角度
10
5、定义、校验、调用测头
定义测头：插入—硬件定义—测头
*
将各部 分拧紧
11
5、定义、校验、调用测头
1、首次校验：选择“是”
2、第二次校验，标准球动过，选择是。 3、第二次校验，标准球未动过，选择否。
校验结果
1、各个角度的红宝石直径差别不大
18
6、手动测量特征元素
智能判别模式 替代推测 P52 选择模式：选择测定特征
快捷键使用：
删除点： 手操盒上的DEL PNT 键(或键盘上ALT+“-“键 采集完成后：手操盒上的Done或 键盘上的End
加移动点：
手操盒上的Print或 键盘上的Ctrl+M
19
7、3-2-1法建立坐标系
23
9、自动测量没有CAD模型的特征元素
P84 插入-----特征-----自动--
矢量点 曲面点（样例点）
直线
24
9、自动测量没有CAD模型的特征元素
柱体 内柱 正值
外柱
负值
25
自动测量圆锥
（曲面）
26
27
4.完成的程序
F1
中点
套用点：圆心，球心，圆柱，圆锥轴线
原点：当前坐标系原点
1、为什么要建立零件坐标系PCS： 2、建立零件坐标系的原则： Z
Y
X
一般有三种方式：（1）平面、直线、点 （2）平面、平面、平面 （3）平面、圆、圆
3、建立坐标系有三步： 1、找正，确定第一轴向 2、旋转到轴线，确定第二轴向 3、平移，确定三个轴向的零点。
20
7、3-2-1法建立坐标系

PC-DMIS高级培训资料

PC-DMIS高级培训资料
前IPQC 海克斯康三座标培训资料
制定人: 郑瑞献
2009.6.30
精品课件
引言
海克斯康坐标测量机最新版本4.1 坐标测量机的总体精度取决于以下三个因素: 1)坐标测量机本身机械精度 2)测头系统的精度和重复性 3)环境条件
正常的温度变化会导致测量结果变化,经过验证温度超过20度精将品影课响件坐标测量机的精度.
连接顺序 PH10T---TP20---TIP1BY20MM
E.选择添加角度,打开添加角度对话框添加所需要的A、B角度,然后点击确定.
键入新的探针文件 名(最多8个字符)
A、B角分别添加"0"
在测头说明窗口 下拉菜单中选择
测座选择PH10T
测杆选择TP20
测尖选择TIP3BY20MM (此项根据测尖不同进行选择)
精品课件
CMM测头系统
2)测头定义的5步骤
A.从“插入”下拉菜单中选“硬件定义”,进入“测头”选项.
B.在加亮当前的“测头文件”方框中,键入新的探针文件名.
C.在测头说明窗口加亮“没有测头定义”选项,然后点击下拉菜单的箭头.
D.按着测量机现有配置情况在描述窗口中按照“测座至测杆”依次选择相应的
配
置直到完成全部测头系列的连接.
3).如需要测量速度快,可在循环后面加"移动速度 /100"
精品课件
此处填写"请装零 件"或"OK"
CMM测量程序创建
7.测量工件:自动测量圆
点击工具栏选"自动测量圆"特征.
自动特征测圆
矢量不可 改
精品课件
CMM测量程序创建
8.尺寸评价
点击尺寸特征符号对自动测量出的圆进行位置度评价

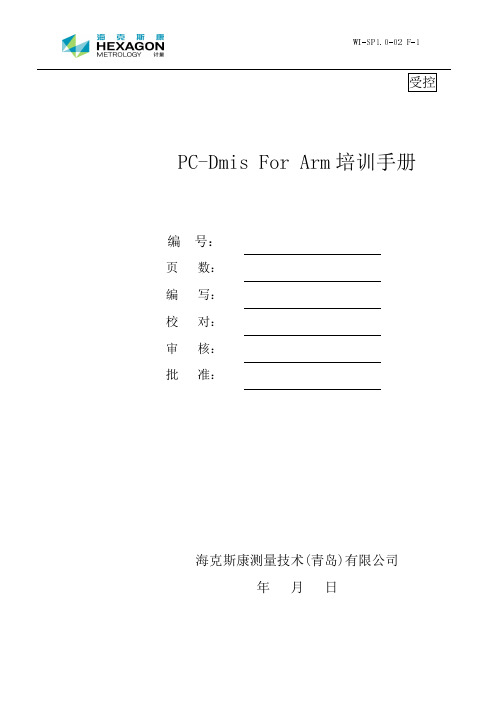

PC-Dmis for ARM三坐标测量臂 培训手册

PC-Dmis for ARM三坐标测量臂 培训手册

6.3.7. 6.3.8.
构造柱体特征............................................................................................... 117 构造集合元素............................................................................................... 118
第一章 测量前的准备 ..............................................................................7
1.1. 1.2.
关节臂式测量机的分类 ........................................................................................... 7 轴的说明 ................................................................................................................... 8
6.3.5. 6.3.6.
构造平面....................................................................................................... 112 构造锥体特征............................................................................................... 116

2024年度pcdmis高级培训(三坐标培训资料)pdf

2024年度pcdmis高级培训(三坐标培训资料)pdf

2024/3/23
THANKS
THANK YOU FOR YOUR WATCHING
27
坐标系建立
以测头为原点，建立三维直角坐标系，通过测量工件上各点的坐标值，获得工件的形状、 尺寸等信息。
测量过程
测头接触工件表面，传感器将测头的位置信息转换为电信号，经过处理得到工件的测量结 果。
11
三坐标测量技术应用领域
机械制造
用于零部件的几何量检测，如尺寸、形状、 位置等，确保产品质量。
航空航天
22
06
总结回顾与展望未来发展趋势
2024/3/23
23
本次培训重点内容回顾
三坐标测量机基本原理和操作
深入讲解了三坐标测量机的工作原理、基本构造 、操作流程及注意事项。
误差分析与补偿
详细阐述了测量误差的来源、分类、识别及补偿 方法，帮助学员提高测量精度。
ABCD
2024/3/23
高级测量技术
介绍了复杂形状测量、高精度测量等高级测量技 术，提高了学员的测量技能水平。
2024/3/23
界面定制与个性化设置
用户可以根据自己的需求对界面进行定制，例如调整工具栏位置、更改界面主 题等。
8
基本操作与快捷键使用
基本操作
包括打开文件、保存文件、新 建测量程序、运行测量程序等
。
2024/3/23
快捷键使用
pcdmis提供了一系列快捷键 ，方便用户快速完成常用操作
，例如Ctrl+N新建文件、 Ctrl+S保存文件等。
5. 执行测量程序
启动测量程序，控制测头按预定路径 对工件进行测量。
6. 数据处理与分析
对测量结果进行处理和分析，生成检 测报告或数据输出。

PC Dmis接触式三坐标基础培训


1.以面線點建立坐標系 打開新建坐標系對話框(Insert\Alignment\New…)
也可按快捷鍵實現
3-2-1坐標系建立方法
找正坐標系第一軸向 確立坐標系第二軸向 確立坐標系原點
五. CNC程式編寫
程式結構
測頭校正 測量粗基準元素 建立粗坐標系 自動模式安全平面設置 測量精基準元素 建立精坐標系 測量全部元素 構造、計算、評價 輸出檢測報告
PC DMIS Basic Training
一.海克斯康三次元基本簡介 二.測針定義及校正 三.手動測量特徵元素 四.坐標系 五.線上編程 六.脫機編程 七.測量數據處理 八.機台維護保養和使用安全注意事項
一. CMM機台介紹
2
3. Explorer機台主要部件說明
1.Z軸 2.測頭
3.平臺
分度：15º
5. 機台開機步驟
供氣閥
電腦
元三次
自檢
PC-DMIS 軟體提示
回機械原
點
按加電鍵
控制櫃電源
關機從此處逆向執行 打開PCDMIS軟體
機器回機械原點
二.測針定義及校正
測頭校驗原理
當我們在經校準的標準球上校驗測頭時，測量軟體首先用測量系統傳送 的座標（寶石球中心點座標）擬和計算一個球，計算出擬合球的直徑和標準球 球心點座標。這個擬和球的直徑減去標準球的直徑，就是被校正的測頭（測針 ）的等效直徑。由於測點時各種原因，造成一定的延遲，會使校驗出的測頭（ 測針）直徑小於該測針寶石球的名義直徑，因此稱為“等效直徑”。該等效直 徑正好抵消在測量零件時的測點延遲誤差。
2) 點擊Measure…按鈕
點擊它
1.測點數 2.逼近距離 3.移動速度 4.量測速度

5 思瑞构造及自动测量 三坐标

须是点）
1
-
任意
-
构造通过坐标系原点的直线
-
使用输入来构造最佳拟合直线
-
使用输入来构造最佳拟合直线
-
在输入特征的质心构造直线
相交 中分 偏置 平行 垂直 投影
2
平面
平面 在两个平面的相交处构造直线
2
直线、锥体、直线、锥体、 柱体、槽 柱体、槽
在输入特征之间构造中线
至少需要 2 个输入 特征
任意
任意
构造一条相对于输入元素具有制定偏移量的 直线
2
任意
任意
构造平行于第一个特征，且通过第二个特征 的直线
2
任意
任意
构造垂直于第一个特征，且通过第二个特征 的直线
1或2
平面
使用 1 个输入特征将直线射影到特征2或工 作平面上
翻转
1
直线
-
利用翻转矢量构造通过输入特征的直线
扫描段
1
扫描
-
由开放路径或闭合路径扫描的一部分构造直 线。
构造面
1 最佳拟合重新补偿：用多个点 构造一个平面
PC-DMIS培训教程四
构造元素及自动测量元素
测量过程中有些 元素用探针无法 直接测量到，可 以借助PCdmis软 件的构造模块实 现。如两个平面 的交线、两个圆 的中点等等。
构造
• 插入—特征—构造，选择 所需构造特征，或在下图 构造特征快捷键选择所需 构造特征，打开相应构造 窗口
构造点
1. 相交—两条线的交点，用于 构造两个线性元素之间的相 交点。
2.最佳拟合和最佳拟合重新补偿：都是用于构造两 个或两个以上的元素之间的连线。
区别：最佳拟合是把两个或两个以上元素的实际测 定值拟合成一条直线，最佳拟合重新补偿是先把两 个或两个以上元素测量时测针的中心值拟合成一条 直线，然后再补偿。

pcdmis高级培训(三坐标培训资料) PPT课件


PC-DMIS 高级编程应用
-6-
柱测针的校验
• 柱测针
柱测针的用途
专用来测量薄壁件。
柱测针的定义及校验
1. 新建一个测头文件； 2. 在“测头说明”中选择测头组
件 柱形测针：
TIP2BY20MMSHNK 3. 点击“测量”，打开测头校正
对话框，设置参数；其中， 必须选中“柱测尖标定”， 并设置相应参数； 4. 添加角度； 5. 定义标定工具； 6. 点击“测量”，开始进行测头 的校验。
17.最佳拟合建立零件坐标系——拟和方 法·············27
18.最佳拟合建立零件坐标系实 例·····················28
• 第3章：编程语句
1.
编
程
语
句·······································29
2.
读
/
写
外
部
数
据··································30
-3-
第1章：特殊测头的使用
• 盘形测针
盘形测针的用途
用来探测直径较大深孔的中心坐标 和直径等。由于其结构的原因，在 测量孔的直径时，精度会低于使用 球形测针的测量结果。但对中心坐 标的影响很小。 盘形测针的定义及校验（以Ф 25盘测 杆为例） 1. 为 了 保 证 校 验 结 果 的 精 确 ， 先 校 验一个普通球型测杆，保持标准球 不移动； 2.卸下球测杆，换上盘型测杆； 3.新建一个测头文件； 4.在“测头说明”里选择测头组件： PH10MQ
和
END
IF ····································36

Pcdmis三次元培训资料(pdf 15页)

三次元操作手册目录简介1.PC-DMIS 3.7MR2 ------------------------22.创建一个新的测量程序--------------------------3测头校正方法及步骤3.-----------------------------44.添加测头--------------------------------------------5--------------------------------------5.配置校验参数66.坐标系建立方法-----------------------------------77.测量注意事项97----------------------------------8.基本图标的测量方法-------------------------119.坐标系建立方法12 9-------------------------------10.最优拟合状态----------------------------------1711.移动设备位置测量方法--------------------18 11“移动设备位置”测量方法PC-DMIS37MR2PC-DMIS 3.7MR2 简介PC-DMIS3.7MR2作为PC-DMIS3.5的升级版本，在加强了PC-DMIS3.5版本的功能的基础上，从用户的使用角度出发，添加了系列实用的新功能。

上，从用户的使用角度出发，添加了一系列实用的新功能。

1 、校验测头增加半自动和自动测量；2、测量特征的图示化路径显示；图形窗口可直接删除测点；3、图形窗口可直接删除测点；4、提供一个工具箱可调整CAD照明方向及CAD模型所需的剖面视图；5、在CAD模型上快速进行零件装夹在模拟。

创建一个新的测量程序创建个新的测量程序步骤：(1)、双击PC-DMIS 桌面快捷键打开PC-DMIS 程序。

还可以选择“开始”按钮打开PC-DMIS，然后依此选择程序| PC-DMIS For Windows | online。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

12.迭代法建立坐标系实例1（6个矢量 点） ············22
13.迭代法建立坐标系实例2（3个 圆） ················23
14.迭代法建立坐标系实例3（圆+矢量 点） ············24
15.迭代法建立坐标系实例3（圆+槽+矢量 点） ·········25
16.最佳拟合建立零件坐标 系·························26
1.超级报告的用 途·································91
2.超级报告中各种命令的应 用······················92
3.Hyper-report的应用实例 1 ·······················95
4.Hyper-report的应用实例 2 ······················101
3.轴承内 圈 ······································68
4.曲线方 程 ······································75
5.子程序的应 用 ··································85
• 第5章：如何编制Hyper-report
5.Hyper-report的应用实例 3 ······················102
6.Hyper-report的应用实例 4 ······················103
7.Hyper-report的应用实例
5 ······················104
• 第6章：扫描P功C-能DM的IS应高用级编技程巧应用
和
END
IF ····································36
BLE········································ ··38
8.GOTO·····P·C·-·D·M·IS··高·级·编··程·应··用··················-2·-·· ···39
5.柱测针的定义及校 验·······························7
6.柱测针的注意事 项································8
7.星型测针的用 途···································9
6.星型测针的定义及校 验····························9
目录
• 第1章：特殊测头的校验
1.盘形测针的用 途···································4
2.盘测针的定义及校 验·······························4
3.盘测针的注意事 项································6
4.柱测针的用 途····································7
7.星型测针的注意事 项·····························10
6.五方向测针的用 途································11
7.五方向测针的定义及校 验·························11
8.五方向测针的注意事 项····························12
目录
17.
子
程
序·········································52
• 第4章：应用实例
1.齿 槽···········································5
4
2.无规则排列特征的测 量··························62
17.最佳拟合建立零件坐标系——拟和方 法·············27
18.最佳拟合建立零件坐标系实 例·····················28
• 第3章：编程语句
1.
编
程
语
句·······································29
2.
读
/
写
外
部
数
据················源自·················30
• 第2章：如何建立零件坐标系
1.建立坐标系的目的及方
法·························13
2.无CAD模型PC时-D3M-I2S-高1坐级标编程系应的用建
-1-
立···················14
目录
10.有CAD模型时基准点、基准圆迭代法建立零件坐标系··21
11.有CAD模型时基准圆、基准槽迭代法建立零件坐标系··21
6.选择在第1步中校验球形测针时所定义的 标准工具文件；
7.点击“测量”，开始进行测头的校正； 1> “是否校验所有测头？”，选择“是” 2>“是否已经移动标定工具或更改坐标 系零点？”，必须选择“否”
-3-
第1章：特殊测头的使用
• 盘形测针
盘形测针的用途
用来探测直径较大深孔的中心坐标 和直径等。由于其结构的原因，在 测量孔的直径时，精度会低于使用 球形测针的测量结果。但对中心坐 标的影响很小。 盘形测针的定义及校验（以Ф25盘测 杆为例） 1. 为 了 保 证 校 验 结 果 的 精 确 ， 先 校 验一个普通球型测杆，保持标准球 不移动； 2.卸下球测杆，换上盘型测杆； 3.新建一个测头文件； 4.在“测头说明”里选择测头组件： PH10MQ
CONCERT30MM_TO_M8THRD PROBE_TP20 EXTEN20MM TIP25BY3MMDISK ；
PC-DMIS 高级编程应用
-4-
盘形测针的校验
5.点击“测量”，打开测头校正对话框； 设置测头参数： 测点数：9 逼近距离/回退距离：4 移动速度：60 触测速度：2 校验模式： 选择“用户定义” 层数：2 起始角：-5 终止角：5
3.
循
环···········································3
2
4.WHILE
和
END
WHILE·······························34
5.ELSE
和
END
ELSE·································35
6.IF
