PCDMIS（PC-DMIS）是一款我国国产的三坐标测量软件，广泛应用于各种领域的测量和检测工作。
PC-DMIS具有丰富的测量模块和强大的数据处理功能，能够满足各种复杂零件的测量需求。
关于PC-DMIS软件的标准，可以从以下几个方面进行介绍：
1. 测量功能标准：PC-DMIS支持各种类型的扫描，如开线、闭线、旋转、片区曲面、周边、网格、截面线、UV、自由曲面等，能够满足不同零件的测量需求。
2. 数据处理和评价标准：PC-DMIS拥有卓越的数据处理功能，能够实现复杂曲线/曲面的轮廓度评价及未知零件的测绘任务。
此外，还具备专业的薄壁件测量与分析模块，能够满足薄壁件对容错性和高效测量的需求。
3. 操作简便性标准：PC-DMIS采用交互式对话方式，操作简捷易学。
自动查找、读位置、相对测量等功能兼顾了薄壁件特征的容错性和高效率检测需求。
4. 兼容性和扩展性标准：PC-DMIS支持各种测头，如单点触发测头、连续触发测头、激光扫描测头和无极旋转扫描测头等。
此外，还可通过增加模块来实现与其他软件的集成，如脱机编程、DCI/DCT模块、扫描模块、叶片、齿轮测量模块等。
5. 技术支持标准：PC-DMIS作为国产软件，在技术支持方面也具有优势。
厂商不仅提供详细的教程和操作手册，还为用户提供专业的技术培训和售后服务，确保用户能够高效地使用和维护软件。
PCDMIS快捷键使用指南简介PCDMIS是一款常用的三维测量软件，提供了丰富的功能用于测量和分析。
为了提高工作效率，PCDMIS提供了许多快捷键，方便用户快速地执行常用的操作。
本文档将介绍一些常用的PCDMIS 快捷键，帮助用户提高测量过程中的操作效率。

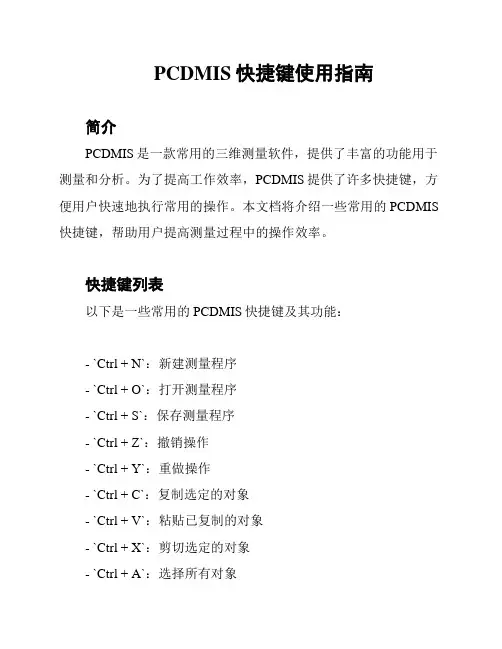

快捷键列表以下是一些常用的PCDMIS快捷键及其功能：- `Ctrl + N`：新建测量程序- `Ctrl + O`：打开测量程序- `Ctrl + S`：保存测量程序- `Ctrl + Z`：撤销操作- `Ctrl + Y`：重做操作- `Ctrl + C`：复制选定的对象- `Ctrl + V`：粘贴已复制的对象- `Ctrl + X`：剪切选定的对象- `Ctrl + A`：选择所有对象- `Ctrl + E`：编辑选定的对象- `Ctrl + D`：删除选定的对象- `Ctrl + F`：查找并替换- `Ctrl + G`：转到指定的行- `Ctrl + H`：替换指定的文本- `Ctrl + L`：绘制直线- `Ctrl + R`：绘制圆弧- `Ctrl + B`：绘制矩形- `Ctrl + P`：绘制多边形- `Ctrl + T`：绘制文本- `Ctrl + M`：绘制测量线- `Ctrl + Q`：绘制探头路径使用方法要使用PCDMIS快捷键，只需按下对应的组合键即可。
在PCDMIS的界面中，按下快捷键后，系统会根据不同的快捷键执行相应的功能操作。
例如，按下`Ctrl + N`将新建一个测量程序，按下`Ctrl + S`将保存当前的测量程序。
为了更好地掌握PCDMIS的快捷键，建议用户在使用过程中积极尝试使用快捷键，逐渐形成使用惯。
同时，用户可以在PCDMIS 的菜单栏中找到相应的功能按钮右侧的快捷键提示，了解更多可用的快捷键。
小贴士- 可以使用`Ctrl + 鼠标滚轮`来放大或缩小PCDMIS的测量程序界面。
- 在PCDMIS中，还可以自定义一些快捷键。
PC-DMIS 软件与手动双悬臂测量机的连接校验PC-DMIS测量软件作为一种功能强大的测量软件同样可以用于双臂测量机，上海大众的一台mora手动双悬臂测量机完成了与PC-DMIS的联机。
一、软件的安装与设置：PC-DMIS软件与CHORUS软件不同，双臂工作时需要两台计算机，要求分别安装PC-DMIS。
首先软件KEY应支持MSATER/SLOVE功能，在安装完毕后软件的Options菜单中应该有相应的MASTER/SOLVE选项。
设置双臂各轴的计数的方向，选择Options菜单中的Setup选项，在Setup Options 对话框中点击Part/CMM选项，在此状态下可以设置测量机X、Y、Z三轴的方向，两个臂的方向应该是相同的。
在实际的使用过程中，可以认为二号臂的Y轴是一号臂Y 轴的延伸。
设置测座的安装方向，选择Options菜单中的Setup选项，在Setup Options对话框中点击Part/CMM选项中的Probe Head Orientation按钮，根据实际安装情况定义安装矢量。
设置测量速度，因为此测量机为手动机，因此其测量速度应为零。
选择Options菜单中的Setup选项，在Setup Options对话框中点击Part/CMM选项，将相应设置置为零。
二、双臂的连接：PC-DMIS软件工作在双臂情况下时，可以认为是两台计算机分别采集数据，然后由其中的master计算机处理数据，因此两台计算机之间应该建立某种关联。
有两种方法可以实现联机：用串口线直接连接或者用TCPIP网络连接，Mora测量机的改造选择了后者。
在软件中的Options菜单下的Master Slave Setup作相应的设置，在master计算机中设置slave计算机的IP地址和TCPIP端口及连接时间，而在slave计算机中需要设置为Slave与Master相连、TCPIP端口和连接时间。
当工作在双臂状态时，Slave计算机只需要打开软件，而其他的操作全在Master 计算机上完成。
PCDMIS快捷键手册介绍PCDMIS是一种常用的三维测量软件，用于高精度的机械测量。
通过掌握PCDMIS的快捷键，您可以提高测量效率和准确性。
本手册将介绍PCDMIS中常用的快捷键及其功能。
常用的快捷键在PCDMIS中，通过使用快捷键可以快速进行各种操作。
以下是一些常用的快捷键以及它们的功能：1.Ctrl + N：新建程序这个快捷键可以快速创建一个新的测量程序。
2.Ctrl + O：打开程序使用这个快捷键可以快速打开一个已有的测量程序。
3.Ctrl + S：保存程序通过按下这个快捷键可以快速保存当前的测量程序。
4.Ctrl + Z：撤销操作这个快捷键可以撤销上一步的操作。
5.Ctrl + Y：重做操作使用这个快捷键可以恢复上一次撤销的操作。
6.Ctrl + C：复制选中项这个快捷键可以复制当前选中的项。
7.Ctrl + V：粘贴复制的项使用这个快捷键可以粘贴之前复制的内容。
8.Ctrl + X：剪切选中项这个快捷键可以剪切当前选中的项。
9.Ctrl + A：全选通过按下这个快捷键可以选择当前页面中的所有项目。
10.Ctrl + D：删除选中项使用这个快捷键可以删除当前选中的项。
结论PCDMIS中的快捷键能够极大地提高您在测量过程中的效率。
通过熟练使用这些快捷键，您可以快速完成各种操作，节省时间和精力。
在使用PCDMIS时，记得参考这份手册，并积极尝试使用快捷键，以提高测量的准确性和效率。
以上是PCDMIS常用快捷键的一些简单介绍。
希望这份手册能对您在PCDMIS的使用中有所帮助。
目录1.PC-DMIS前言 (1)1.1 前哨朗普公司介绍 (2)1.2 测量机分类 (2)1.3 测量机的组成 (3)2.PC-DMIS综述 (4)2.1 PC-DMIS功能介绍 (5)2.2 操纵盒按键说明 (5)2.3 系统的启动与关闭 (7)3.SWIFT_FIX夹具介绍 (8)4.工件检测流程 (14)5.PC_DMIS文件操作 (16)5.1 新建、打开、关闭、保存、另存 (17)5.2 打印 (18)5.3 文件的导入、导出： (21)5.4 文件操作： (22)5.5 程序执行、语言切换 (24)6.编辑窗口 (26)6.1 Preferences参数设置 (27)6.2 Graphics Display Window图形显示窗口 (33)6.3 模式的使用 (35)6.4 替代推测 (37)7.视图 (38)7.1 图形显示窗口、编辑窗口、预览窗口 (39)7.2 测头读出窗口 (40)7.3 检测报告 (40)8.插入 (41)8.1 硬件定义-测头校验 (42)8.2 自动特征 (51)8.3 形位公差 (60)8.4 已构造 (72)8.5 零件坐标系 (89)8.6 基本元素测量 (98)8.7 手动扫描 (102)8.8 文件I/O命令 (103)9.操作 (119)9.1 Graphics Display Window(图形显示窗口) (120)9.2 清除触测 (122)10. 附录 (123)PC-DMIS 培训手册1. P C-DMIS前言主要内容前哨朗普公司介绍测量机分类测量机的组成1.1 前哨朗普公司介绍青岛前哨朗普测量技术有限公司（Brown & Sharpe前哨）是三坐标测量机专业制造厂商，是世界第一品牌测量机集团的一个合资公司。
Brown & Sharpe集团是一跨国公司，集生产高速、高精度、大型机于一体。
我们可以为任何客户提供优秀的解决方案。
PC-DMIS安装说明书第一步：把软件“key”有称软件“加密狗”插在电脑主机的“USB”接口上；第二步：把安装光盘放入电脑光驱，或将软件安装文件拷贝至电脑硬盘中；第三步：进入PC-DMIS软件安装文件，点击“setup”进行安装（图一所示）；图一第四步：进入一下界面，选择软件语言，如有英文选项，先选择英文，如没有直接选择需要的软件语言就好，如中文（图二所示）；图二第五步：软件安装进入以下提示，点击“continue”（图三所示）；图三第六步：选择安装目录“Browse”，建议都放在系统盘“C”盘下，点击“continue”（图四所示）；图四第七步：安装软件进入复制安装过程，这个步骤是自动进行，当达到100%时会自动结束（图五所示），结束后进入“图六”画面，点击“OK”即可，接下来进入“图七”画面，点击“OK”即可；图五图六图七第八步：第七步结束后，需要等待一会，大概10秒钟左右，软件会跳出“图八”所示画面，此时点击“Accept Agreement”，会出现“图九”所示画面，关闭该画面；图八图九第九步：更改key的借口文件。
回到PC-DMIS的安装目录下，找到文件“Sheffield.dll”，复制一个复件，然后把该复件的文件名更改为“interface.dll”。
（图十所示）；图十图十一第十步：导入联机文件。
进入“开始”菜单——程序——PC-DMIS for Windows ——Settings Editor（图十二所示）；图十二第十一步：进入导入界面（图十三），先点击“Clear All”清除注册表信息；图十三第十二步：进入联机状态，点“Import”（图十四），出现“图十三”画面，选择联机文件，如“62-489-4383”，然后点“打开”，出现“图十六”画面，点“确定”即可；图十四图十五图十六第十三步：导入联机文件结束后，要保存设置，先点击“Save Setting”（图十七），此时会出现一个提示框，点击“确定”即可（图十七所示），然后再点击“Update Registry”（图十八），这时导入联机文件已经结束，关掉“PC-DMIS Settings Editor”窗口；图十七图十八第十四步：把PC-DMIS软件开启窗口发送到桌面。
PC-DMIS CAD软件
1、功能及快捷键
Ctrl+Q 从头开始执行
Ctrl+E 仅执行光标后面一步
Ctrl+U 从光标处开始执行
Ctrl+W 查看当前坐标
Ctrl+M 添加当前测针位置为移动点
F3 标记/取消标记标记后该段程序不会执行
F5 设置选项
F6 改变字体
F9 修改当前程序参数
F10 参数设置（安全平面、逼近回退）
2、建立坐标系
3-2-1建坐标系
3：一个平面（3个点）用来找正一个平面，确定第一基准
2：一条线（2个点）用来确定第二轴向
1：确定原点
旋转建坐标系
1：旋转平面
2：旋转方向
3：平移至原点
3、直角坐标系与极坐标
1：直角坐标系
定义：在平面内画两条相互垂直，并且有公共原点的数轴。
其中横轴为X轴，纵轴为Y轴。
这样就说在平面上建立了平面直角坐标系，简称直角系。
说明:坐标系所在的平面叫做坐标平面，两坐标系的公共原点叫做直角坐标系的原点。
X轴和Y轴把坐标平面分成4个象限，在上面的叫第一象限，其它3个按逆时针方向依次叫第二象限，第三象限和第四象限。
象限以数轴为界，横轴纵轴上的点不属于任何象限。
在平面直角坐标系中可以依据点坐标画出比例函数，一次函数和二次函数等图像。
PC-DMIS⽬录⼀、简介 (2)PC-DMIS Gear (3)⼆、安装和开启 (3)三、使⽤⼯具栏 (4)四、齿轮定义 (4)五、打开 (15)六、定义测头 (16)七、齿轮坐标系 (16)⼋、如何定位齿轮的1号齿 (20)九、测量齿轮 (21)⼗、分析齿轮 (25)⼗⼀、使⽤菜单栏 (29)⼗⼆、参数窗⼝ (30)⼗三、执⾏齿轮测量 (31)⼗四、实操案例 (32)⼗五、常见问题答疑 (49)⼗六、词汇表 (51)PC-DMIS Gear⼀、简介PC-DMIS? Gear是⼀个独⽴的软件包，使⽤PC-DMIS3.7或更⾼版本，⽤于测量内、外直齿齿轮和斜齿齿轮。
PC-DMIS Gear 设计追求简约，将带给您带来直接明了的测量体验。
这本⼿册包含了以下内容：开始⼯具栏的使⽤定义齿轮打开已有的⽂件定义测头建⽴坐标系测量齿轮分析齿轮使⽤菜单栏参数窗⼝重要提⽰：这本⼿册中使⽤的齿轮术语可能不够清楚，要得到更详细的信息请参见相关的齿轮标准。
四种最常⽤的齿轮标准是：AGMA，DIN，ISO，JIN。
虽然相似，但是他们互不相同。
由于这些标准不同，本⼿册就⽆法全部涵盖。
因此，您在测量和分析中就需要了解所⽤的标准。
例如：在ANSI/AGMA Standard 1012-F90标准中，齿轮的命名，定义齿轮所⽤的术语和符号，就可以使⽤。
2塑造测量的未来PC-DMIS Gear⼆、安装和开启开启PC-DMIS Gear，按照以下步骤：1、确认授权钥匙安装在电脑的并⼝（打印机端⼝）上，有些新式的授权钥匙安装在USB⼝上。
2、如果PC-DMIS3.7或者更⾼版本还没有安装，请按照PC-DMIS的安装指南进⾏安装。
3、双击setup.exe⽂件，安装PC-DMIS Gear。
4、将会出现⼀个安装向导，在整个安装过程中指导您的安装。
PC-DMIS Gear安装向导5、按照屏幕上提⽰安装PC-DMIS Gear。
缺省的安装⽬录是：C:\ProgramFiles\WAI\PcdmisGearHX\。
