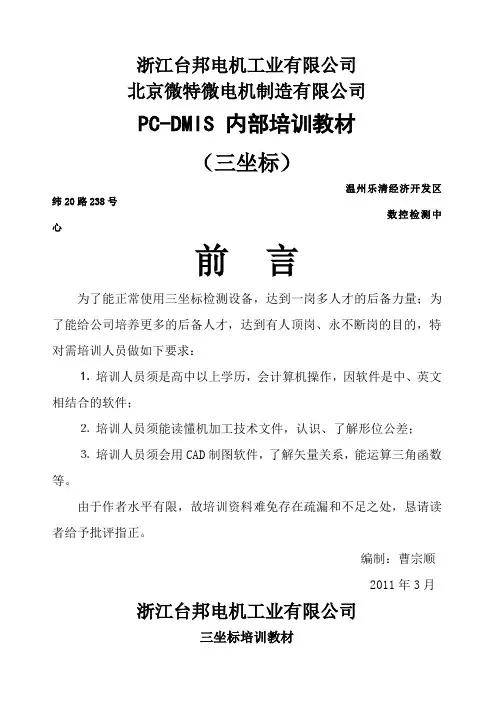

浙江台邦电机工业有限公司北京微特微电机制造有限公司PC-DMIS 内部培训教材（三坐标）温州乐清经济开发区纬20路238号数控检测中心前言为了能正常使用三坐标检测设备，达到一岗多人才的后备力量；为了能给公司培养更多的后备人才，达到有人顶岗、永不断岗的目的，特对需培训人员做如下要求：⒈培训人员须是高中以上学历，会计算机操作，因软件是中、英文相结合的软件；⒉培训人员须能读懂机加工技术文件，认识、了解形位公差；⒊培训人员须会用CAD制图软件，了解矢量关系，能运算三角函数等。
由于作者水平有限，故培训资料难免存在疏漏和不足之处，恳请读者给予批评指正。
编制：曹宗顺2011年3月浙江台邦电机工业有限公司三坐标培训教材开机前的准备工作1、开机前应检查气压，气压应达到0.4Pa~0.45Pa 。
室内温度、湿度达到标准状态，在温度计的绿色范围内。
2、擦机床，用高织纱纯棉布蘸无水酒精清洁三轴面导轨面。
3、开机的顺序：开启气阀→开启控制柜开关→开启计算机→进入软件[Online]→按操纵盒上的伺服加电键[MACH.START]绿色的[有嗒的声音] 。
关机的顺序与开机完全相反。
零件测量步骤●分析图纸●校验测针●建立坐标系●测量工作●评价测量结果●报告一、分析图纸了解图纸中的重要尺寸，关键部位，各部位之间的关系?工件应该怎样摆放在水平台红色的是气阀，现在是开启状态，如下面的玻璃罩内有水应把它放干净。
需清洁的工作台面，上下两面需清洁的工作台面，左右两面需清洁的工作台面，有四面，这不脏可以不清理这是三坐标软件标志 这是三坐标操纵盒上的伺服加电键上？最小应该用多大的测针？需要加多长的连接杆？需要用些什么测针角度？用什么基准建立坐标系？二、校验测针目的：①因为触测时得到的是红宝石球心的位置，而实际需要的是接触点的位置，所以需要补偿。
②可以建立起各个角度之间的关系测头校验：1、测头说明公司现用的测头由接头、加长杆、测针组合接头 PROBEMH20I-95 PROBEMH是指测座接Φ20mm的接头长95mm加长杆 EXTEN20mm 是指加长杆长20mm测针 TIP2BY20mm TIP指测头 2BY指红宝石直径Φ2mm20mm 指连接红宝石的长度2、多角度校验T1A0B0指测头的角度，意思是A向是0度B向也是0度，红宝石朝下的方向，A的方向有0-90度，B的方向有0-180度和0-负180度，B方向不能360度转，转动角度时需把开关打开方可转动。
三坐标讲义第一节课学前知识一．三坐标概况1.三坐标组成三坐标主要由以下几部分组成：测量机主机，控制系统，计算机（测量软件），测座、测头系统。
2.测量机主机这是测量机的基本硬件，有多种结构形式：移动桥式：活动桥式测量机是使用最为广泛的一种机构形式。
特点是开敞性比较好，视野开阔，上下零件方便。
运动速度快，精度比较高。
有小型、中型、大型几种形式。
固定桥式：固定桥式测量机由于桥架固定，刚性好，动台中心驱动、中心光栅阿贝误差小，以上特点使这种结构的测量机精度非常高，是高精度和超高精度的测量机的首选结构。
高架桥式：高架桥式测量机适合于大型和超大型测量机，适合于航空、航天、造船行业的大型零件或大型模具的测量。
一般都采用双光栅、双驱动等技术，提高精度。
水平臂式：水平臂式测量机开敞性好，测量范围大，可以由两台机器共同组成双臂测量机，尤其适合汽车工业钣金件的测量。
关节臂式：关节臂式测量机具有非常好的灵活性，适合携带到现场进行测量，对环境条件要求比较低。
各种结构三坐标“图”以活动桥式测量机为例，介绍三坐标主要组成及功能：工作台（一般采用花岗石），用于摆放零件支撑桥架；工作台放置零件时，一般要根据零件的形状和检测要求，选择适合的夹具或支撑。
要求零件固定要可靠，不使零件受外力变形或其位置发生变化。
大零件可在工作台上垫等高块，小零件可以放在固定在工作台上的方箱上固定后测量。
桥架，支撑 Z 滑架，形成互相垂直的三轴；桥架是测量机的重要组成部分，由主、附腿和横梁、滑架等组成。
桥架的驱动部分和光栅基本都在主腿一侧，附腿主要起辅助支撑的作用。
由于这个原因，一般桥式测量机的横梁长度不超过 2.5 米，超过这个长度就要使用双光栅等措施对附腿滞后的误差进行补偿，或采用其他机构形式。
滑架，使横梁与有平衡装置的 Z 轴连接；滑架连接横梁和 Z 轴，其上有两轴的全部气浮块和光栅的读数头、分气座。
气浮块和读数头的调整比较复杂，直接影响测量机精度，不允许调整。
