汽车仪表与辅助电器

XXXX中等职业学校《汽车电气设备构造与维修》课程标准一、课程性质与任务本课程是汽车运用与维修专业的一门专业核心课程，也是技能方向课程的重要基础课程。

本课程将汽车电气设备构造、维修知识融为一体，旨在培养学生的基本职业能力和方法能力，为今后从事汽车维修技术工作奠定良好的基础。

二、教学目标本课程的教学目标是通过系统地讲授汽车电气设备的构造、原理、维护、修理等方面的知识，使学生掌握汽车电气设备各系统、总成和部件的功用、结构与工作原理，具备汽车电气设备电路及性能检测方法与故障诊断的基本能力，并在此基础上掌握整车电路图的识图方法与故障诊断程序。

职业能力目标：(1)会查阅汽车电气设备的技术资料。

(2)能合理选择并熟练使用汽车电气设备常用及专用维修工具。

(3)能按正确顺序和操作规范拆装汽车电器。

(4)具有对汽车电气设备各总成和零部件拆装、更换的能力。

(5)养成安全操作和环保意识。

(6)熟悉电路符号、仪表和操纵件象形符号。

(7)能区分各类汽车电气设备，并能描述它们的工作过程。

(8)能够独立连接常见汽车电器线路。

三、课程学时216学时四、教学内容和要求理论篇绪论（一）教学内容1.汽车电气设备的发展概况2.汽车电气设备的组成与特点3.汽车电气设备常用维修工具与测量仪器的使用4.汽车电工基本测量与检测（二）教学要求1.了解汽车电气设备的发展概况和电气设备的组成2.熟悉汽车电气设备的特点与电工基本测量3.掌握常见汽车电路符号和常用维修工具与测量仪器的使用电源系统（一）教学内容1.蓄电池：蓄电池的功用与组成，蓄电池的工作原理，蓄电池的容量与型号，蓄电池的充电，蓄电池的正确使用。

2.发电机：发电机工作原理，交流发电机的结构，交流发电机的工作原理。

3.调节器：电压调节原理，调节器的分类与工作原理4.电源系统的维修。

1.了解蓄电池和发电机的工作原理。

2,熟悉蓄电池的充电方法和电源系统常见故障的检修。

3.熟悉交流发电机的组成、工作原理及主要部件的结构。

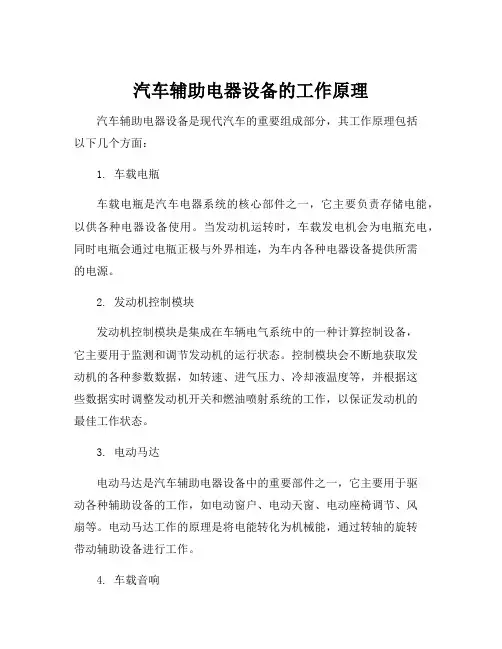

汽车辅助电器设备的工作原理汽车辅助电器设备是现代汽车的重要组成部分，其工作原理包括以下几个方面：1. 车载电瓶车载电瓶是汽车电器系统的核心部件之一，它主要负责存储电能，以供各种电器设备使用。

当发动机运转时，车载发电机会为电瓶充电，同时电瓶会通过电瓶正极与外界相连，为车内各种电器设备提供所需的电源。

2. 发动机控制模块发动机控制模块是集成在车辆电气系统中的一种计算控制设备，它主要用于监测和调节发动机的运行状态。

控制模块会不断地获取发动机的各种参数数据，如转速、进气压力、冷却液温度等，并根据这些数据实时调整发动机开关和燃油喷射系统的工作，以保证发动机的最佳工作状态。

3. 电动马达电动马达是汽车辅助电器设备中的重要部件之一，它主要用于驱动各种辅助设备的工作，如电动窗户、电动天窗、电动座椅调节、风扇等。

电动马达工作的原理是将电能转化为机械能，通过转轴的旋转带动辅助设备进行工作。

4. 车载音响车载音响是车辆辅助电器设备中的重要部分，它主要用于播放音乐和收听广播。

车载音响工作的原理是将音频信号转化为声音，通过扬声器将声音传播到车内空间。

同时，车载音响还支持各种音源输入方式，如CD、MP3、USB、AUX等。

5. 空调系统汽车空调系统是车辆辅助电器设备中的不可或缺的部分，它主要用于调节车内温度和湿度，提供舒适的行车环境。

空调系统工作的原理是将压缩机压缩的制冷剂传递到车内，利用蒸发和冷凝的方式进行制冷。

同时，控制模块可以根据车内外的温度和湿度差异进行自动调节，以提供最佳的舒适度。

以上就是汽车辅助电器设备的一些常见工作原理，了解这些原理不仅可以提高我们对汽车电器设备的认知，还能为后期的维护和保养提供一定的指导意义。

一、汽车电器的构成：1.电源系统(充电系统)(1)组成：蓄电池、发电机与调节器、充电指示装置等。

(2)作用：向用电设备提供低压直流电能。

2.起动系统(1)组成：起动机及其控制电路。

(2)作用：在起动发动机时，带动发动机曲轴转动，并使其达到起动转速。

3.点火系统(1)分类：传统点火系和电子点火系。

(2)作用：将电源提供的低压电变为高压电，及时点燃发动机气缸内的可燃混合气。

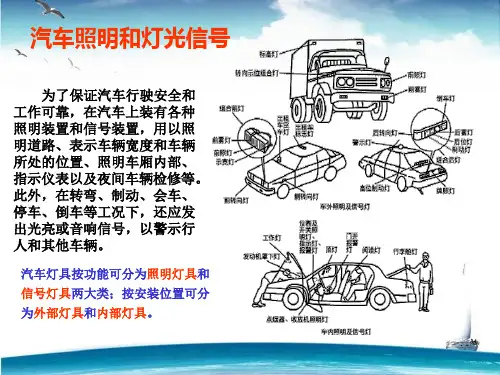

4.照明系统(1)组成：车内外照明灯及其控制电路。

(2)作用：为车内外提供照明。

5.信号系统(1)分类：灯光和音响两类。

(2)作用：对汽车安全性发出警示或指示信号，如：指示车辆行驶趋向，提醒行人或其他车辆；指示汽车操纵部分运行状态，报警运行故障。

6.仪表系统(1)组成：水温表、燃油表、气压表、车速里程表、机油压力表、电流表、发动机转速表等。

(2)作用：显示汽车的运行参数。

7.舒乐系统(1)组成：汽车空调、声像设备、点烟器、电动车窗、电动座椅。

(2)作用：给驾乘人员提供一个舒适的工作与乘坐环境。

8.微机控制系统(1)组成：动力传动控制中心、底盘行驶控制中心、车身控制中心、信息与通信控制中心。

(2)作用：解决能源、安全、污染等问题和提高舒适性、方便通信与信息交流。

二、汽车电器设备的特点1.两个电源2.低压直流：6V，12V，24V。

一般地，汽油汽车为6V，柴油汽车为24V。

3.并联单线：电路独立，便于控制，节省材料。

4.负极接地：减轻电线接地处的化学腐蚀，提高接地可靠性并统一标准。

三、蓄电池蓄电池的性质是一种储存、释放电能的装置。

1.起动电流：起动发动机时，蓄电池在5～15S 内，要向起动机连续供给强大电流（汽油机200～600A，柴油机800～1000A）2.对蓄电池的要求是：容量大、内阻小、有足够的起动能力。

3.用途：1)在起动发动机时，向起动系、点火系、燃油喷射系统和其他电器设备供电(如给发电机提供励磁电流)；2)当发电机电压低于蓄电池电压时，向用电设备和发电机磁场绕组供电；3)当取下汽车钥匙时，由蓄电池向时钟、发动机及车身ECU存储器、电子音响系统及防盗报警系统等供电；4）发电机过载时，协助发电机向用电设备供电；5)在发电机正常工作时，将发电机剩余电能储存起来—充电；6)蓄电池相当于一个大电容器，能吸收电路中出现的瞬时过电压，保护电子元件，保持汽车电器系统电压稳定—稳压4、蓄电池的构造※组成：正极板、负极板、隔板、电解液、电池盖、加液孔盖和电池外壳。

《汽车电器与辅助电子系统技术》试卷A一、填空（每空1分，共20分）1、在传统汽车上有两个电源：一个是 ，一个是 。

2、 也称自供电试灯,是用于测试某一电路是否具有完整的支路或是否具有通导性的检测工具。

3、使用起动蓄电池时，每次起动时间不得超过 s,相邻二次起动时间间隔应大于 s 。

4、三相同步交流发电机定子绕组多为 连接，一般接有 线。

5、九管交流发电机是在普通六管交流发电机的基础上增加了三个小功率励磁二极管和一个 指示灯。

6、起动机一般由 、传动机构和控制装置三大部分组成。

7、仪表系由电流表、油压表、 、 和车速里程表组成。

8、水温表可分为电热式水温表和电磁式水温表；水温传感器可分为 水温传感器和 水温传感器。

9、汽车电系的连接导线有 和 两种。

10、SRS 指示灯位于仪表板上，接通点火开关时，诊断单元对系统进行自检，SRS 指示灯点亮 秒后熄灭表示系统正常。

否则，表示常规安全气囊出现故障，应进行检修。

11、汽车空调是为了给驾驶员及乘员提供一个能维持一定 、 和洁净度环境而设置的。

12、喇叭按外形分有 和 两种。

二、名词解释（每词2分，共10分）1、额定容量：2、定流充电：3、整流器:4、TDM ：5、线束：三、判断题（每题1分，共10分）（ ）1.酸性蓄电池的电解液为化学纯净的硫酸和蒸馏水。

（ ）2.铅蓄电池电动势的大小，取决于电解液的相对密度和温度。

（ ）3.交流发电机调节器的功用就是一定的转速范围内，当发动机转速变化时，能自动保持发电机的电压在额定值不随转速变化而变化。

（ ）4.交流电的瞬时电压使二极管正极电位高于负极电位时就导通。

（ ）5.反射镜的作用是将灯泡的光线聚合并导向前方。

（ ）6.前照灯的远光灯丝位于反射镜的焦点下方。

（ ）7.电容式闪光器的B 接线柱应接转向开关，L 接线柱接电源。

（ ）8.转向信号灯属于照明用的灯具。

（ ）9.在汽车空调运转时，若怠速稳定，放大器中的继电器触点闭合，电磁离合器即分离，空调压缩机停止工作。

《汽车电气》课程标准一、课程信息课程名称：汽车电气课程类型：汽车技术服务与营销专业核心课课程代码：0722016授课对象：汽车技术服务与营销学分：4 先修课：汽车构造、电工电子技术学时：64 后续课：《电喷发动机原理与检修》、《汽车新技术》制定人：林祝花制定时间：2010 4二、课程性质汽车电气课程是汽车检测与维修技术专业的一门重要的专业核心课。

通过对汽车电器知识的学习，是学生能够获得：汽车充电系统、汽车起动系统、汽车照明与信号系统、汽车仪表与报警信息系统、辅助电器、汽车电路识图。

并在以工学交替的过程中，使学生在实践动手这个能力培养过程中掌握知识，并运用知识去分析问题、解决问题。

以达到知识与能力的有机的融合。

三、课程设计1、课程目标设计（1）能力目标（2）知识目标2、课程内容设计（1）设计的整体思路：本课程以汽车电器设备系统为主线，即电源系统：讲述蓄电池、发电机、电压调节器的结构和原理，充电系的线路组成及检测维修；启动系统：讲述启动机的组成原理，启动系统线路组成及检测维修；照明及信号系统；仪表系统；辅助电器系统等。

根据课程内容要求，设置了蓄电池、发电机、调节器、起动机等 9个实践项目，理论教学与实践教学相结合，做到了理论联系实际，从岗位需要出发，形成以能力为导向的课程结构体系。

（2）模块设计表：3、能力训练项目设计根据模块内容，可将多个单元的训练要求综合考虑，设计内含多个训练任务的、具有平行、递进关系或包含关系的一级训练项目2、能力训练项目设计汽车电器系统四、教材、资料教材：汽车电气设备原理与检修于万海主编电子工业出版社 2008 4参考资料：《电工学》易沅屏主编高等教育出版社２００６ 6《现代汽车电气设备》李东江主编机械工业出版社２００６４《汽车电器》毛峰主编机械工业出版社２００７５五、需要说明的其他问题1、教学评价与考核本课程为考试课考核方式：平时（２０%）+考试（５０%）＋实训（３０％）2、教学设施要求：1）场地要求：校外实训基地、多媒体教室、汽车实训室2）设备要求：挂图、多媒体教学投影仪（1套）、汽车电器万能试验台、汽车整车、稳压电源、信号发生器、示波器、充电机。

汽车电器基础知识培训汽车电器是现代汽车中不可或缺的重要组成部分，它们为汽车的正常运行提供必要的电力支持，而对于驾驶员和乘客来说，了解汽车电器的基础知识显得尤为重要。

本文将介绍汽车电器的基本概念、常见问题及其解决方法，以便为广大车主和相关从业人员提供有益的指导。

一、汽车电器的基本概念1.1 汽车电器的分类汽车电器可以分为辅助电器和主要电器两大类。

辅助电器包括空调、音响、导航系统等，它们为驾驶员和乘客提供舒适和便利；而主要电器主要负责汽车的启动、照明、仪表盘显示等核心功能。

1.2 汽车电器的工作原理汽车电器的工作原理主要依赖于汽车电池和发电机。

电池为汽车提供直流电，而发电机则通过转动机械能产生交流电。

电器系统通过电线和继电器将电能传输到各个系统和设备，从而实现汽车的各项功能。

二、常见问题及解决方法2.1 电池问题电池是汽车电器系统的重要组成部分，常见的问题包括电池电量不足、电池漏液等。

当发现电池电量不足时，可以通过充电或更换电池的方式解决；而对于电池漏液的问题，则需要及时清洁电池和更换漏液电池。

2.2 灯具故障汽车灯具的故障是车辆行驶中常见的问题之一。

当发现灯泡短路或熄灭时，可以通过更换新灯泡或检修灯泡接触器来解决。

此外，定期检查和清洁车灯的镜片也能保持良好的照明效果。

2.3 电路故障汽车电路故障可能导致仪表盘显示异常、车辆无法启动等问题。

对于电路故障，我们可以通过检查和更换保险丝，修复电线接触不良的问题，以及及时处理电路短路等情况来解决。

三、相关安全注意事项3.1 电器维修注意事项由于汽车电器系统涉及到较高的电压和电流，为了确保个人安全，对于电器的维修需谨慎操作。

建议车主在没有相关专业知识和经验的情况下不要自行进行复杂的电器维修，可寻求专业技术人员的帮助。

3.2 定期检查和维护为了保持汽车电器系统的良好工作状态，车主应定期检查并清洁电池、灯具以及相关电路。

此外，注意不要在长时间停车后仍然挂载大功率电器设备，以免造成电池电量不足。
