汽车电器第五章仪表、报警灯信号系统

仪表报警灯【学习目标】(1)了解仪表各种报警指示灯的作用；(2)掌握各种指示灯的工作原理；(3)能够根据原理检测故障。

一、汽车警报灯种类现代汽车仪表板上安装了许多警报装置。

如机油压力警报灯、冷却液温度警报灯、燃油不足警报灯、制动液不足报警灯等。

警报装置由传感器和警报灯组成，警报灯发出红光或黄光，且由警报开关控制，当被监测的系统工作不正常时，对应的警报开关闭合，使该系统的报警灯亮，以提醒驾驶员注意，采取相应的措施，确保行车安全。

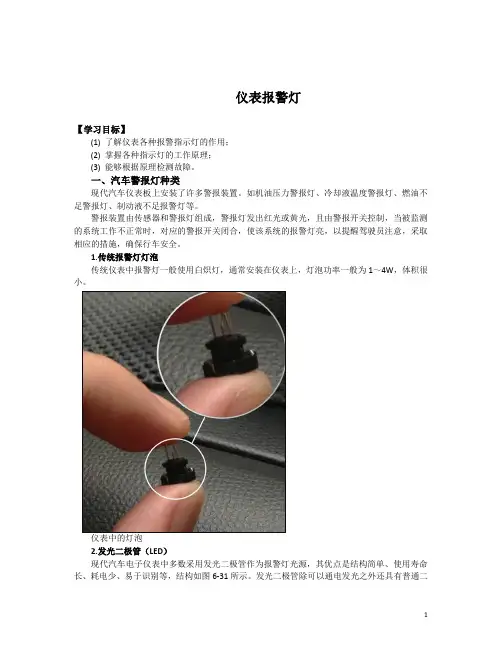

1.传统报警灯灯泡传统仪表中报警灯一般使用白炽灯，通常安装在仪表上，灯泡功率一般为1～4W，体积很小。

仪表中的灯泡2.发光二极管（LED）现代汽车电子仪表中多数采用发光二极管作为报警灯光源，其优点是结构简单、使用寿命长、耗电少、易于识别等，结构如图6-31所示。

发光二极管除可以通电发光之外还具有普通二极管单向导通的特性，只有在正负极连接正确的时候它才可以正常工作，一般分辨方法是观察针脚，略长的为正极针脚、略短的为负极针脚。

发光二极管结构发光二极管二、警报灯电路一般报警灯和报警灯开关串联后接入电路，报警灯开关监视相应值，并按照设定条件动作，使得报警电路接通，报警灯点亮。

其基本电路如图6-33所示。

警报灯电路1.机油压力警报灯电路机油压力的正常与否，直接影响汽车的使用性能与工作的可靠性，因此许多车辆设置了油压报警灯，用来监测润滑系统的压力是否正常。

机油压力警报灯电路由机油压力警报灯和机油压力报警开关等组成。

机油压力报警灯电路是由安装在发动机主油道的油压报警灯开关和安装在仪表板上的红色报警灯组成。

油压报警灯开关一般分为弹簧管式油压报警灯开关和膜片式油压报警灯开关两种。

（1）弹簧管式油压报警灯开关当机油压力低于标准值时（一般为0.03～0.1 MPa），管形弹簧呈向内弯曲状态，于是触点闭合，电路接通，报警灯点亮，以引起驾驶员注意。

当机压油力达到正常值时，管形弹簧变形大，触点断开，报警灯熄灭。

汽车电器习题库一、填空题（每空1分）第五章汽车照明、信号系统及报警装置1. 汽车照明与信号系统由照明灯、信号灯、发音、装置、操纵控制装置及其连线组成。

（B）2.汽车灯具按安装位置可分为、外部灯具和内部灯具。

（C）3.制动灯装在汽车的尾部，，灯具数量为两或四、只，光色为红色。

（B）4.GB7258—1997<<机动车运行安全技术条件>>规定空载高3.0m以上的汽车均应安装示廓灯,功率为 5 W,作为标示车辆轮廓。

（A）5.前照明灯的光学系统包括反射镜、配光镜、前照灯灯泡。

（C）6.配光镜又称散光玻璃，它是由透光玻璃压制而成，是很多块特殊的棱镜和透镜组合，几何形状比较复杂，外形一般分圆形和矩形。

（A）7.按光组件的结构不同，可将前照灯分为半封闭式和封闭式两种。

（B）8.目前汽车前照灯的灯泡有白帜灯泡的卤素灯泡两种。

常用汽车普通白帜灯泡按玻璃体形状分可分为圆锥形、球、形、柱形、楔、形四种。

其中圆锥形双灯丝灯泡按插口销钉位置又分为平脚和高低脚两种。

（B）9.转向灯及危险报警灯电路由闪光器、转向灯开关、报警灯开关、转向灯、及指示灯等部件组成。

危险报警灯操纵装置不得受受点火开关的控制。

（B）10.常见的闪光器有电容式、翼片式、晶体管式、三类。

翼片式、、晶晶体管式应用最广。

（B）11.倒车报警器常见有倒车蜂鸣器、和倒车语音报警器两种。

（C）12.喇叭按发音动力有气喇叭、电喇叭。

之分。

（C）13.汽车高音电喇叭膜片较厚，扬声筒较短。

，低音喇叭则相反。

（B）14.电喇叭音调通过改变铁心调整，音量通过改变触点预呀压力调整。

（B）15.机动车喇叭声级在距车前2m,离地面1、2m处测量时,其值应为90dB(A)—115dB(A) 。

电喇叭声级可用边携式声级。

计测量。

（C）第七章汽车仪表1.汽车常见仪表有电流表、电压表、油压表、水温表、机油压力表、车速里程表、发动机转速表。

（C）2.电流表用来指示蓄电池的充放电电流值。

汽车电器—仪表、报警灯信号系统题库一、填空题（每空2分，共48分）1、汽车仪表的作用提供蓄电池工作状况信息的仪表有电压表和电流表；燃油表指示燃油存量；水温表指示冷却液温度；机油压力表指示机油压力。

上述仪表按结构原理分类为电磁式和电热式两类。

2、仪表稳压器提供稳定的平均电压，常有电子式和电热式两种。

3、车速里程表按工作原理可分为磁感应式和电子式两种。

4、汽车警报装置分为警报灯和监视器两部分。

5、监视器反应灯光信号是否正常，前照灯监视器有光导纤维式和感应式两种类型。

6、警报灯电路包括警报灯和警报灯开关，通常警报灯开关有舌簧开关、双金属片式、热敏电阻式、膜片式和管形弹簧式等。

7、电子显示器件主要有阴极射线管、液晶显示器、真空荧光管和发光二极管。

二、选择题（每题2分，共10分）1、对于电热式机油压力表，传感器的平均电流大，其表指示的（ A ）A.压力大B.压力小C.压力可能小也可能大2、若负温度系数热敏电阻水温传感器的电源线直接搭铁，则水温表（ A ）A.指示值大B.指示值小C.没有指示3、若通向燃油传感器的线路搭铁，则对于电磁式燃油表的指示值（ A ）A.为零B.为1C.摆动4、若稳压器工作不良，则（ C ）A.只有电热式水温表和双金属式机油压力表示值不准B.只有电热式燃油表和双金属式机油压力表示值不准C.只有电热式水温表和电热式燃油表示值不准5、燃油传感器的可变电阻采用末端搭铁是为了（ B ）A.便于连接导线B.避免产生火花C.搭铁可靠三、判断题（每题2分，共10分）1、为使机油压力表指示准确，通常在其电路中安装稳压器。

（×）2、电子仪表中的车速信号一般来自点火脉冲信号。

（×）3、汽车倒车时，当车尾部与障碍物小于一定距离时，倒车灯自动亮。

（×）4、当发动机的冷却液温度高于80摄氏度时，水温警告灯亮。

（×）5、当充电指示灯亮时，说明蓄电池正在被充电。

（×）四、论述题（共32分）1、动磁式冷却液温度表的工作原理？（17分）答：不通电时，指针在永久磁铁的作用下使指针回零。
