里程累计：
里程表由蜗轮、 蜗杆机构减速，并用 数字轮显示。第一数 字轮显示数字为 1/10km，相邻数字轮 形成1∶10的传动比， 成10进位递增，实现 累计里程。
（二）电子式车速里程表
组成：
车速传感器、电子电路、步进电机、车速表、里程表。
车速传感器
转子每转动一周，舌簧开关触点闭合8次，产生8 个脉冲，送至电子电路，经整形触发，输出一个与车 速成正比的电流信号到一个电磁式电流表，驱动指针 偏转，指示车速。在经分频、放大，驱动步进电机转 动，带动十进制齿轮计数器工作，累计里程。
蓄电池 放 电
蓄电池 充 电
目前广泛采用组合仪表：
燃油表— 指示油箱储油量；
冷却液温度表— 指示冷却系统温度；
发动机转速表— 指示发动机转速； 里程表— 指示瞬时速度和累计行驶里程；
二、冷却液温度表、燃油表 两部分组成： 指示表—安装在仪表板上，分 为电热式和电磁式两种。 传感器—安装在被检测部位，分 为电热式和可变电阻式两种。 目前广泛采用的是： 指示表为电热式，传感器为可变电阻式。
二、汽车常用的电子显示器件
电子显示器件分为两类： 主动显示型 — 显示器件本身辐射光线； 发光二极管； 真空荧光管；
被动显示型 — 显示器件本身并不发光， 其显示靠另一个光源来调制； 液晶显示器
（一）发光二极管（LED）
具有阴阳两个电极，固化在环氧树脂膜内；
发光颜色：红、绿、黄、橙等；
通过调整二极管电流，可调整发光亮度； 单独使用—报警灯、指示灯； 组合使用—焊在印刷电路板上，形成直线
（二）燃油表表指针总是指无油
故障原因： 1.仪表电源稳压器故障
2.燃油表自身故障
3.传感器故障
4.线路断路故障
汽车电子仪表显示装置 PPT

汽车电子仪表显示装置 PPT


5、电光学技术在汽车仪表上得到广泛应用
▪ 仪表是驾驶员与汽车进行信息交流的重要 接口和界面。随着现代汽车工业和电子技 术的发展，汽车中各种系统和机构日趋复 杂，汽车行驶和各部分工作状况的信息量 显著增加。同时，出于对汽车环保、安全 性、经济性、智能化要求的提高，汽车驾 驶员需要更多、更迅速地了解汽车运行的 各种信息，使得汽车电子仪表向信息显示 中心发展，它是驾驶员信息系统重要的组 成部分。汽车电子仪表代替传统机械或电 气机械式模拟仪表已成为发展的趋向。
▪ 将防盗系统纳入汽车仪表ECU的监管下，如车门、 后行李箱等处防盗锁指纹识别开启系统，防撬振 动报警装置，防盗点火起动装置等。
4、未来的汽车仪表系统
，正向“综合信息系统”的方向发展。这种 仪表系统以液晶显示器为基础，车内通信 与互联网相连，乘员室内各操纵件通过语 音进行控制。汽车收音机、DVD光播放机 和音响设备等构成乘员室配置部分。构成 信息通信系统的主要部件有：漫游器、移 动电话、电子邮件和国际互联网终端、视 频或电子游戏中控台等。系统的主要功能 有：导航、音响、通信、远程微机通信和 信息处理等。
2、计算机终端显示器
▪ 未来汽车仪表发展趋势，就充分应用光技 术和机、电一体化技术，并突出现代信息 技术和网络技术的应用，其功能将极大拓 宽，指示形式将演变成计算机终端显示器。 随着显示器件，如液晶显示器件的性能， 特别是工作温度范围的拓宽，在价格进一 步降低的前提下，汽车仪表的功能将被极 大地拓宽，形式将发生根本改变，外观上 就是一个高清晰度的计算机显示器。
▪ 国内部分中、高档轿车，如一汽红旗世纪星，上汽帕萨特、 赛欧、奇瑞，长安世纪星等均配套使用步进电动机式汽车 仪表。其它型号的轿车也正在配套该类型的仪表，步进电 动式汽车仪表，将是未来一段时间内汽车仪表的主导产品。

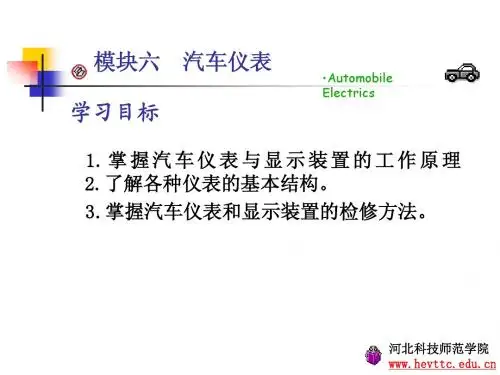

6-1汽车仪表

6-1汽车仪表


河北科技师范学院
指针示值不准。
(1)原因 (1)原因 压力表故障； ①压力表故障； 传感器故障。 ②传感器故障。 (2)诊断 (2)诊断 按图所示将毫安表、 按图所示将毫安表、 可变电阻器、 可变电阻器、机油压力表 和蓄电池串连连接， 和蓄电池串连连接，进行 检查调试。 检查调试。
河北科技师范学院
•Automobile Electrics 点火开关OFF，拆下传感器端导线，点火开关ON，指 点火开关OFF，拆下传感器端导线，点火开关ON， OFF ON 针是否移动？ 针是否移动？ 是 机油压力表或压力表到传感器间导线搭铁。 机油压力表或压力表到传感器间导线搭铁。从压力 表接线柱上断开到传感器间的导线再试， 表接线柱上断开到传感器间的导线再试，指针是否 移动？ 移动？ 否 压力表至传感器间的导线搭铁 是 压力表内部 搭铁 否 传感器搭铁
河北科技师范学院
3
电磁式水温表
•Automobile Electrics
河北科技师范学院
二 燃油表
作用：指示燃油箱内储存燃油量的多少，它由传感器和 作用：指示燃油箱内储存燃油量的多少， 指示表组成。传感器均为可变电阻式， 指示表组成。传感器均为可变电阻式，但指示表有电磁 式和双金属片式两种。 式和双金属片式两种。 1 双金属式燃油表
•Automobile Electrics
故障在压力表或连接导线。 故障在压力表或连接导线 。 将试灯 否 电源线 接在压力表电源接线柱与搭铁间， 接在压力表电源接线柱与搭铁间 ， 路断路 观察试灯是否亮？ 观察试灯是否亮？ 是 电源连线良好。 电源连线良好 。 将试灯接在油压表 否 故障在 的传感器接线柱与搭铁间， 的传感器接线柱与搭铁间 ， 试灯是 油压表 否亮？ 否亮？ 是 故障在压力表至传感 器间的导线断路 b) 步骤 (二 )
《汽车构造与拆装》课程企业应用案例 教案：仪表系统的拆装

《汽车构造与拆装》课程企业应用案例 教案：仪表系统的拆装

5.2：汽车仪表的拆装※学习目标：1、叙述各仪表系统的组成、各器件的结构及工作原理；2、懂得各仪表系统的检修。

※学习任务：汽车的冷却水温度表、车速里程表、发动机转速表和燃油表等不工作或是失准了，请查明故障原因，并把故障排除。

※学习课时：共用14个课时※设备与工具：1、组合仪表；2、水温传感器、油位传感器；3、万用表。

※注意事项：1、严格遵守操作规程并注意安全；2、仪表易烂易坏，拆装要小心；3、在不清楚的情况下，不能乱接乱搭，以免烧坏设备。

4、各种仪表拆开后，不要触摸仪表内部的各部分，尤其是指针和线圈等部分。

※项目任务布置：（见后附任务书）※项目展开：一、汽车上的组合仪表由水温表、燃油表、发动机转速表、车速里程表等组成。

如图10-1图10-1 组合仪表二、汽车仪表系的分类一）机油压力表1．电热式机油压力表与电热式机油压力传感器2．电磁式机油压力表与可变电阻式机油压力传感器二）冷却液温度表1．电热式冷却液温度表与双金属片式传感器2．电热式冷却液温度表与热敏电阻式传感器3．电磁式冷却液温度表与热敏电阻式温度传感器三）燃油表1．电磁式燃油表与可变电阻式传感器2．动磁式燃油表与可变电阻式燃油量传感器3．电热式燃油表与可变电阻式燃油量传感器四）车速里程表1．磁感应式车速里程表2．电子式车速里程表五）发动机转速表1.机械式转速表2.电子式转速表三、机油压力表作用：机油压力表用来检测和显示发动机主油道的机油压力的大小，以防因缺机油而造成拉缸、烧瓦的重大故障发生。

机油压力由指示表和传感器两部分组成。

指示表和传感器的配合类型如下：(一)电热式指示表+电热式传感器(二)电磁式指示表+可变电阻式传感器(三)电热式指示表+可变电阻式传感器1．电热式机油压力表和传感器的结构电热式机油压力表又称为双金属片式机油压力表，机油压力表及传感器的结构和工作原理如图10－2所示。

图10-2 电热式油压表与传感器结构1-油腔2-膜片3-弹簧片4-双金属片5-调节齿轮6-接触片7-传感器接线柱8-校正电阻9-机油压力表传感器接线柱机油压力表的工作原理：机油压力较小时，传感器膜片几乎没有变形，触点间压力小，电流通过不久，温度略有上升，双金属片稍有变形，触点就分开，平均电流小，指针偏转角度小；机油压力升高时，传感器膜片拱曲，触点间压力增大，需要通过较大电流，双金属片的变形才能使触点分开，平均电流大，指针偏转角度大。

照明、信号、仪表与报警显示装置-汽车维修工考证

照明、信号、仪表与报警显示装置-汽车维修工考证


§ 5. 4 照明、信号、仪表与报警显示装置
§ 5. 4 照明、信号、仪表与报警显示装置
汽车转向灯的闪烁是通过闪光器来实现的，通常按照结构的不同和工作原理分为电 热丝式、电容式、翼片式、水银式、晶体管式、集成电路式等。 过去汽车转向灯闪光器， 多采用电热式结构，由于它们工作稳定性差、寿命短、信号灯的亮暗不够明显，因而目 前多采用结构简单、体积小、工作稳定、使用寿命长的电子式闪光器即晶体管式和集成 电路式两大类。
§ 5. 4 照明、信号、仪表与报警显示装置
弧光式前照灯由弧光灯组件、电子控制器和升压器三大部分组成。 其灯泡的光色和 日光灯相似，亮度是目前卤钨灯泡的 2. 5 倍，寿命是卤钨灯泡的 5 倍，灯泡的功率为 35W，可节能 40%。
§ 5. 4 照明、信号、仪表与报警显示装置
(四)前照灯电子控制装置 1. 前照灯自动变光器 前面已经讲过。 2. 前照灯状态自动调整系统 前照灯的照明范围随汽车的负荷变化而变化，当汽车 的负荷较大时，前照灯距地面变近，使照明范围变小;反之，为了克服负荷对照明的影响，有些 先进的车上装设有前照灯状态自动调整系统。 根据汽车负荷的不同自动调整前照灯前倾 的角度，使照明范围保持不变，如图 5－93 所示。 3. 昏暗自动发光控制系统 昏暗自动发光控制系统的功用是在行驶中，当车前的自 然光的强度减低到一定程度时，自动将前照灯的电路接通，以确保行车安全，同时还有 延时关灯的作用。 其发光控制系统电路主要由光传感器和控制元件及晶体管放大器组件 两大部分组成，如图5－94 所示。
1. 电热丝式闪光器 电热丝式闪光器是利用镍铬丝的热胀冷缩特性接通或断开转向 灯电路，从而实现转向信号灯及转向指示灯的闪烁，如图 5－99 所示。
§ 5. 4 照明、信号、仪表与报警显示装置

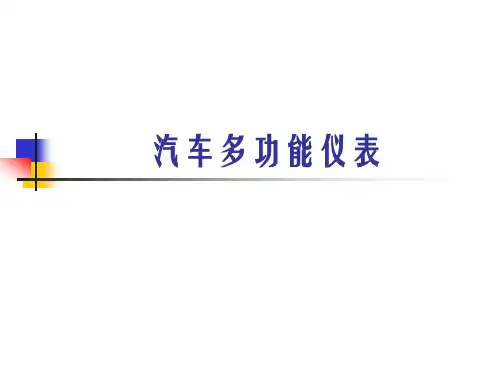

汽车多功能仪表

汽车多功能仪表


ABS指示灯用来显示ABS工作状况。当打开钥匙门，车辆自 检时，ABS灯会点亮数秒，随后熄灭。如果未闪亮或者启动 后仍不熄灭，表明ABS出现故障。
蓄电池指示灯用来显示电瓶使用状态。打开钥匙门，车辆开 始自检时，该指示灯点亮。启动后自动熄灭。如果启动后电 瓶指示灯常亮，说明该电瓶出现了使用问题，需要更换。
谢谢!
水温指示灯用来显示发动机内冷却液的温度，钥匙门打 开，车辆自检时，会点亮数秒，后熄灭。水温指示灯常 亮，说明冷却液温度超过规定值，需立刻暂停行驶。水 温正常后熄灭。
车内各仪表指示灯含义
发动机故障指示灯用来显示车辆发动机的工作状况，当打 开钥匙门时，车辆自检时，该指示灯点亮后自动熄灭，如 常亮则说明车辆的发动机出现了机械故障，需要维修。
车内各仪表指示灯含义
电动转向警示灯。指示灯用来提醒车辆转向系统的状况。 正常情况下，在车辆点火完成自检后，这个指示灯会熄灭， 但如果一直不灭或在车辆行驶中突然点亮则说明转向系统 工作不正常了，需要及时的检测维修。 胎压监测报警灯。车辆完成自检后，这个指示灯常亮，就 要留意自己爱车的轮胎是否亏气了，及时充气避免轮胎磨 损更严重，从而增加车辆减振系统的负担，也避免对底盘 悬架等系统造成伤害。 陡坡缓降指示灯。用于下坡行驶的自动控制系统，已经被 大量应用于SUV车型中。启动陡坡缓降功能后，提示灯会 点亮，此时车辆下坡就不需要再踩制动踏板了，只要控制 好方向盘，车辆自己会低速行驶，并且能够逐个对超过安 全转速的车轮施加制动力，最终平稳下坡。
转向指示灯是用来显示车辆转向灯所在的位置。通常为熄 灭状态。当车主点亮转向灯时，该指示灯会同时点亮相应 方向的转向指示灯，转向灯熄灭后，该指示灯自动熄灭。
远光指示灯是用来显示车辆远光灯的状态。通常的情况下 该指示灯为熄灭状态。当车主点亮远光灯时，该指示灯会 同时点亮，以提示车主，车辆的远光灯处于开启状态。
汽车仪表与显示系统详述(ppt 36页)

汽车仪表与显示系统详述(ppt 36页)

发动机转速↑→脉冲信号幅值与频率↑→脉宽↑→通过表头的平均 电流↑→指针偏转角度↑→发动机转速表指示值↑
桑塔纳2000型轿车采用电子发动机转速表。其中 2000GLi型轿车是从点火线 圈中获得一次电流中断时产生的脉冲信号，在点火线圈中转换成电压脉冲，经数 字集成电路计算后，在表头上偏转指针以显示出发动机转速的。2000GSi型轿车 则是由安装在飞轮侧的发动机转速传感器，直接把转速脉冲信号输入表头转换成 发动机转速信号的。
6.1.3 水温表
6.1.4 燃油表
燃油表用来指示油箱中储油量的 多少。由安装在油箱中的传感器及安 装在仪表板上的指示仪表两部分组成。
燃油表中有两个绕在铁芯上的线 圈，中间置有铁转子，转子连有指 针，传感器由电阻、滑杆和浮子组 成，浮子漂浮于油面上，随油面高 低而改变位置。
当油箱无油时，浮子下降，电阻 被短路，此时右线圈也被短路，通 过其中的电流近于零，不显示磁性 ，而左线圈在全部电源电压的作用 下，通过其中的电流产生磁场，吸 引转子，使指针指在“0”位上。
为使油压表示值不受外界温度变化的影响，双金属片做成“Ⅱ”字形，其中 绕有加热线圈的臂为工作臂，另一为补偿臂。当外界温度变化时，工作臂的附加 变形被补偿臂的相应变形所补偿。安装传感器时，外壳上的箭头“向上”，不应 偏出垂直位置30°。因为这样可以保证“Ⅱ”形双金属片的工作臂位于补偿臂之 上，使工作臂的热气上升时不会影响补偿臂的正常工作，提高指示的准确性。
2.液晶显示
液晶是一种介乎于液体和晶体之间的物质，由伸长的有机分子构成。 在液晶上加一电场时，其分子的长轴方向会发生变化，在液晶中光沿分子 长轴方向传播。当液晶不加电压时，光线穿过液晶达到反射镜后反射回来， 故人们看到反射回来的光线；当液晶加上电压后，光穿过液晶后被偏振镜 阻隔，因此光线进入已通电的笔划晶粒不能反射回来，该笔划不亮而呈黑 色。
第6章 汽车仪表、报警装置

第6章 汽车仪表、报警装置


6.1 汽车仪表系统
图6-2 桑塔纳2000组合仪表外形
图6-1 CA1091汽车仪表系统电路
6.1 汽车仪表系统
图6-3 桑塔纳2000仪表板电路图
6.1 .2 电流表及电压表
1、电流表的连接电路 电流表连接电路通常由蓄电池、 点火开关、电流表、发电机及调节器、 用电设备等构成，连接电路如图6-4 所示。 电流表后盖有两个接线柱分别 标有“+”和“-”，电流表的“+” 线柱连接发电机的“+”极，电流表 的“-”线柱连接电池的“+”极，当 发电机向蓄电池充电时，示值为 “+”；蓄电池向用电设备放电时， 示值为“-”。
6.1 .3 机油压力表
2）工作原理 接通点火开关时，电流由蓄电池正极→点火开关→接线柱→机油压力表双 金属片上的加热线圈→接线柱→传感器内接触片→分两路（一路流经传感器内 双金属片上的加热线圈；另一路流经电阻→双金属片）→传感器内双金属片的 触点→弹簧片→搭铁→蓄电池负极构成回路。由于电流流过表内和传感器内双 金属片上的加热线圈，使双金属片受热变形。 当机油压力很低时，膜片几乎没有变形，作用在传感器内触点上的压力很 小。当电流流过而温度略有上升时，传感器内双金属片就受热弯曲，使触点分 开，切断通电回路，一段时间后，双金属片冷却伸直，触点又闭合，电路又被 接通。使触点闭合时间短，打开时间长，流过机油压力表内加热线圈的平均电 流值小，使机油压力表内双金属片弯曲变形程度小，指针偏转角度很小；显示 为较低的油压。 当机油压力升高时，膜片向上拱曲，使触点压力增大，传感器内双金属片 需要在较高温度下，才能使触点分开，即其上的加热线圈需要通过较大电流。 触点分开后稍加冷却就很快闭合。故触点打开时间短，而闭合时间长，通过机 油压力表内加热线圈的平均电流值大，指针偏转角度增大，显示出较高的油压。
19939项目九信息通信系统的检测与设定

19939项目九信息通信系统的检测与设定

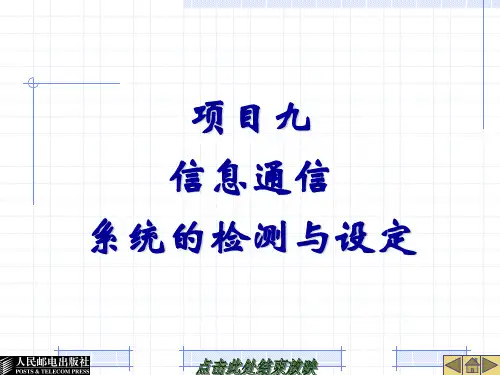

项目九 信息通信 系统的检测与设定
一、项目要求 二、相关知识 车电子显示装置
汽车上使用的显示装置主要有以下几 种：发光二极管（LED）、真空荧光显示 屏（VFD）、液晶显示屏（LCD）、场致 发光屏（DCEL）、阴极射线管（CRT）。
1．汽车电子显示装置的组成及工 作原理
阳极上的荧光物质因电子冲击而受激 发光。
阳极由不同的笔划段组成，在数字电 路的开关控制下能显示不同的字母和数字， 如图9-5、图9-6所示。
真空荧光装置显示图形有2种方式， 即7笔划段和14笔划段。
14笔划段能显示全部字母和数字。
图9-5 4位真空荧光屏显示装置 1—阴极（灯丝） 2—栅网
图9-6 14划图形 1—图型宽 2—图形高 3—笔划宽
单个PN结用环氧树脂封装成半导体发 光二极管；多个PN结可按特点、段式或矩 阵式封装作成半导体数码管和点阵显示器， 如图9-2、图9-3所示。
图9-2 7划发光二极管显示装置 1—二十进制编码输入 2—逻辑电路 3—译码器 4—恒流源 5—小数点 6—发光二极管电源 7—“8”字形
图9-3 光点矩阵型发光二极管显示装置
液晶显示屏的结构如图9-7所示。
液晶显示屏显示板的结构如图9-8所示。
前玻璃板的内表面涂有几层金属，用 于显露符号笔划的形状，后玻璃板上也涂 有金属。
金属层为导电透明的材料，兼作电极。 玻璃板中间夹着长杆状向列形分子组成的 液晶，厚度为10m，四周密封。
两块玻璃板的外侧为两块偏振滤波片， 它们的轴成90°，上面装有电源接头和通 往每个笔划的接头。
阴极射线管就是这样的显示装置。
阴极射线管要在较高电压下才能发出 电子束，比其他显示装置脆弱、笨重。
但根据飞机制造部门的经验，这种装 置具有亮度高、响应速度快、清晰度高和 启动比较简易等优点，因此很适于仪表系 统使用。
汽车仪表盘图解全的

汽车仪表盘图解全的

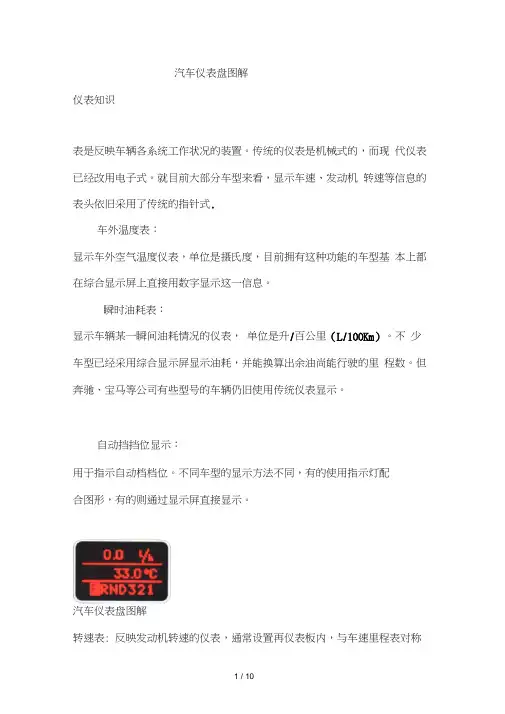

汽车仪表盘图解仪表知识表是反映车辆各系统工作状况的装置。

传统的仪表是机械式的，而现代仪表已经改用电子式。

就目前大部分车型来看，显示车速、发动机转速等信息的表头依旧采用了传统的指针式.车外温度表：显示车外空气温度仪表，单位是摄氏度，目前拥有这种功能的车型基本上都在综合显示屏上直接用数字显示这一信息。

瞬时油耗表：显示车辆某一瞬间油耗情况的仪表，单位是升/百公里（L/100Km）。

不少车型已经采用综合显示屏显示油耗，并能换算出余油尚能行驶的里程数。

但奔驰、宝马等公司有些型号的车辆仍旧使用传统仪表显示。

自动挡挡位显示：用于指示自动档档位。

不同车型的显示方法不同，有的使用指示灯配合图形，有的则通过显示屏直接显示。

汽车仪表盘图解转速表: 反映发动机转速的仪表，通常设置再仪表板内，与车速里程表对称地放置在一起。

一般转速表单位是千转/每分钟(1/min*1000)即显示发动机每分钟转多少千转。

驾驶员可以通过该表了解发动机的运转情况，并据此决定挡位和油门的配合，使车辆处于最佳运行状态，减少油耗，延长发动机寿命。

汽车仪表盘图解速度表：速度表是现代车辆必备的仪表之一，它显示的是汽车的时速，公制单位是公里/小时(Km/h),有些欧美国家同时采用英制单位。

传统的车速表是机械式的，现在很多轿车仪表已经装备了使用传感器的电子车速表里程表: 它是记录车辆行驶里程的仪表，多整合在速度表内。

它对于车主判断车辆的整体状态，常见故障等有着特别的作用。

同速度表一样，以前的里程表也是机械式的，目前有相当数量的车型采用了电子里程表。

小计里程表：记录车辆某一段短途行驶里程的仪表，多与里程表整合在一起，能够随时清零。

它能帮助车主掌握某段路程的长短以及计算油耗等。

汽车仪表盘图解水温表：显示冷却液温度的仪表，单位是摄氏度。

由于以前汽车发动机都是用水来充当冷却液，所以称为水温表。

现代汽车基本上都已用上了专门的冷却液水温指示灯：显示发动机冷却液温度过高的指示灯，此灯点亮报警时应停车并关闭发动机，待冷却至正常温度后再继续行驶。

汽车电子仪表显示装置概述28915

汽车电子仪表显示装置概述28915


汽车电子仪表
8
▪ 电子仪表有用电子显示器件和高压驱动器集成电路，既提高 了测试精度，又可将数字信息输入汽车微机内，实现了车速 与里程等参数的数据分析和计算，使汽车具有更多的自控功 能。转速表、电压表、燃油表、油压表和水温表则采用线性 集成电路，方便配接各类电子传感器件。汽车电子仪表将成 为一个集感觉、识别、分析、信息库存、适应和控制六大功 能于一体的，提供车辆行驶信息、保障安全驾驶的智能化系 统。
汽车电子仪表
6
5、电光学技术在汽车仪表上得到广泛应用
▪ 仪表是驾驶员与汽车进行信息交流的重要 接口和界面。随着现代汽车工业和电子技 术的发展，汽车中各种系统和机构日趋复 杂，汽车行驶和各部分工作状况的信息量 显著增加。同时，出于对汽车环保、安全 性、经济性、智能化要求的提高，汽车驾 驶员需要更多、更迅速地了解汽车运行的 各种信息，使得汽车电子仪表向信息显示 中心发展，它是驾驶员信息系统重要的组 成部分。汽车电子仪表代替传统机械或电 气机械式模拟仪表已成为发展的趋向。
汽车电子仪表
13
2.4 A/D转换模块
汽车电子仪表
14
2.5 步进电机驱动模块
▪ TA8435H是东芝公司生产的单片正弦细分二相步进电机驱动 专用芯片，电路简单，工作可靠。
▪ 如图是TA8435H的一个典型应用电路，该电路用一片 TA8435H来驱动一个步进电机，输入信号有使能控制、正反 转控制和时钟输入，通过光耦可将驱动器与输入级进行电 隔离，以起到逻辑电平隔离和保护作用；该电路工作在1/8 细分模式（M1接高电平），可减小低速时的振动，R8和C1 组成复位电路，D1~D4 由于REF IN引脚接高电平，因此VNF为0.8Ｖ，输出级斩波 电流为VNFF/RNF＝0.8/0.8＝1A，选用不同的二相步进电机 时，应根据其电流大小选择合适的R13和R14。

汽车仪表与报警系统概述


• 捷达轿车的两个机油报警开关位于滤清器 支架上，低压开关(30 kPa)为褐色，是常闭 的；高压开关(180 kPa)为白色，是常开的。
关切断时指针停留在最高位置。
四、燃油表
１、作用：指示汽车油箱中的存油量。 ２、电路组成：燃油表、传感器（油箱中）
五、机油压力表
1、作用：用来指示发动机主油道机油压力。 2、电路组成：机油压力表、油压传感器（主油道或粗滤器壳） 3、发动机怠速工况时油压不得低于100kPa；低速时不得低于
150kPa ，正常值应在200kPa-－400kPa ，一般最高不允许 超过600kPa。
六、仪表稳压器
• 作用：电热式水温表及燃油表配用可变电 阻式传感器时，应在电路中串入仪表稳压 器，以稳定仪表平均电压，减小指示误差。
七、发动机转速表
１、作用：测量发动机曲轴转速。 ２、电子式转速表获取信号的方式： （１）从点火系统获取信号； （２）测取飞轮或正时齿轮转速； （３）从发电机上获取信号。 ３、发动机转速不得超过红色危险区。
1．单个仪表不工作
首先检查传感器的接线是 否完好，如正常，可将传感 器的接线断开，用万用表检 测传感器的接线是否有电。 如没有电，应检查传感器到 仪表及蓄电池的电路；如有 电，以奥迪车燃油表为例， 检测方法如图。
用变阻器代替传感器，当 阻值为40 Ω时，指针指示为 1；当阻值为78Ω时，指针指 示为 l／2；当阻值为 283Ω 时，指针指示为0。如果检测 结果与上述相符，说明传感 器有故障，应更换传感器； 否则，仪表有故障，应更换 仪表。
2．电子式车速里程表
常见故障：不工作。
原因：传感器坏或线束、 仪表等有故障。
以奥迪车为例，电子式 车速里程表传感器位 于变速器壳体左侧。

朱明zhubon汽车电气-仪表报警灯与电子显示装置的结构与维修

(一) 过去 过去使用的多功能仪表盘以
普桑汽车为代表（如图9-1）
图9-1 多功能仪表盘
项目九 汽车仪表的结构与维修
活动一 汽车仪表的作用、类型及发展
最初一代汽车的仪表盘，简单的罗盘和指针，甚至没有冷光灯的显示，
夜里看仪表盘极其不便。最初的仪表盘只能提供给驾驶者简单的速度、
耗油等信息，操作也很机械化，这样的仪表盘现在已被基本淘汰。
图9-2 电子液晶智能组合仪表盘
的元素。
项目九 汽车仪表的结构与维修
活动一 汽车仪表的作用、类型及发展
(三)未来 数字化仪表盘以荣威550汽车为代表，如图9-3所示。荣威550数字化仪表盘 的出现代表了汽车仪表盘又进入了一个新的时代。荣威550数字化仪表盘的 油量表水温表及行车电脑亦全部摒弃传统的指针，改用科技感十足的数字量 化显示，时速表也采用了全数字液晶屏，而在红色光圈衬托下的中央转速表 则采用先进数字化罗盘，RPM*1000转速显示清晰直观，灵动感应的设计引 领四周环绕的炫红光线产生优雅的视觉冲击，充满灵性之美和潮流之感，结 合成为现代时尚与运动一体的数字化仪表盘。
项目九 汽车仪表的结构与维修
活动一 汽车仪表的作用、类型及发展
3、模拟电路电子式仪表:其工作原理与电气式仪表基本相同，只不过是用电 子器件（分立元件和集成电路）取代原来的电气器件，现在均采用各种专用 集成电路。 4、数字式仪表:就是由ECU采集传感器的信号，将模拟量转换为数字量，经分 析处理后控制显示装置的仪表。 （二）按安装方式划分 组合式仪表:就是将各仪表组合安装在一起；分装式仪表:就是将各仪表单独安 装。 三、汽车仪表的发展
电流通过双金属片11和4的加热线圈时，就会使 双金属片11和4受热变形。
油压低，作用在触点上的压力小。触点打开时 间长，闭合时间短，使电路中的平均电流值很小， 所以双金属片11受热变形小，指针的偏转角度不 大，指示低油压。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第四讲 汽车电子仪表显示装置
汽车电子仪表
重庆大学汽车系 张伟
1

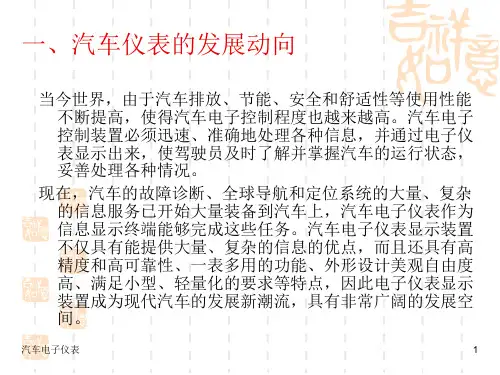

一、汽车仪表的发展动向
